MANUALE UTENTE RH 460 LD DOMETIC

PERICOLO! Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata provoca morte o gravi lesioni. AVVERTENZA! Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o gravi lesioni. ATTENZIONE! Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 75 Mittwoch, 17. Juli 2019 5:35 17IT Istruzioni per la sicurezza RH4xxLD, RH4xxLG

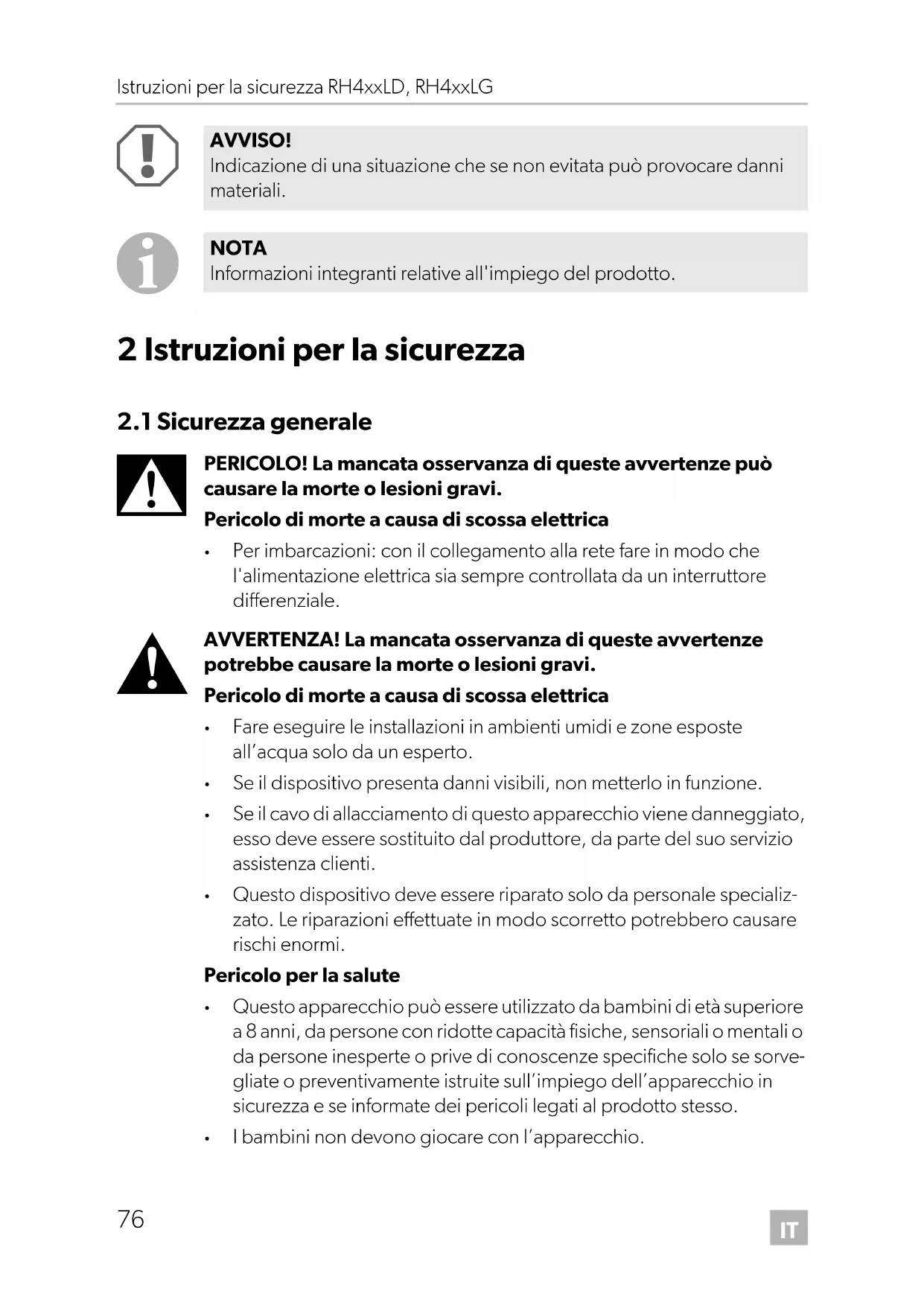

2 Istruzioni per la sicurezza

2.1 Sicurezza generale

PERICOLO! La mancata osservanza di queste avvertenze può causare la morte o lesioni gravi. Pericolo di morte a causa di scossa elettrica

Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interruttore differenziale.

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi. Pericolo di morte a causa di scossa elettrica

Fare eseguire le installazioni in ambienti umidi e zone esposte all’acqua solo da un esperto.

Se il dispositivo presenta danni visibili, non metterlo in funzione.

Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio assistenza clienti.

Questo dispositivo deve essere riparato solo da personale specializ- zato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi. Pericolo per la salute

Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorve- gliate o preventivamente istruite sull’impiego dell’apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.

I bambini non devono giocare con l’apparecchio. AVVISO! Indicazione di una situazione che se non evitata può provocare danni materiali. NOTA Informazioni integranti relative all'impiego del prodotto. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 76 Mittwoch, 17. Juli 2019 5:35 17IT RH4xxLD, RH4xxLG Istruzioni per la sicurezza

La pulizia e la manutenzione da parte dell’utente non possono essere compiute da bambini lasciati soli.

I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi di refrigerazione. Pericolo di esplosione

Nell’apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate. Pericolo di schiacciamento

Non mettere le dita nella cerniera. Pericolo per la salute

I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

AVVISO! Pericolo di danni

Confrontare i dati della tensione riportati sulla targhetta con quelli dell’alimentatore.

Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.

Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi!

Mantenere l'apertura di scarico sempre pulita.

Non aprire in nessun caso il circuito di raffreddamento.

Per evitare che l'olio fuoriesca dal compressore, non trasportare mai l'apparecchio in posizione orizzontale.

Prestare attenzione durante il trasporto a non danneggiare il circuito di raffreddamento. Il refrigentante nel circuito di raffreddamento è facilmente infiammabile. In caso di danneggiamento del circuito di raffreddamento: – Evitare fiamme libere e scintille. – Areare bene l'ambiente.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO! La mancata osservanza di queste avvertenze può causare la morte o lesioni gravi. Pericolo di morte a causa di scossa elettrica

Non toccare mai i cavi nudi a mani nude.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate. Pericolo di morte a causa di scossa elettrica

Prima della messa in funzione, assicurarsi che la linea di alimentazione e la spina siano asciutte. Pericolo per la salute

Se la porta rimane aperta a lungo, si può verificare un notevole aumento di temperatura nei vani dell’apparecchio.

Pulire regolarmente le superfici che vengono a contatto con gli ali- menti e i sistemi di scarico accessibili.

Conservare la carne cruda e il pesce in contenitori adatti nell’apparec- chio, in modo che non vengano a contatto con altri alimenti o sgoccio- lino su di essi.

Se l’apparecchio resta vuoto a lungo: – Spegnere l’apparecchio. – Sbrinare l’apparecchio. – Pulire e asciugare l’apparecchio. – Lasciare la porta aperta per prevenire la formazione di muffa nell’apparecchio.

AVVISO! Pericolo di danni

Non utilizzare apparecchi elettrici all'interno del refrigeratore, ad eccezione di quelli consigliati dallo stesso produttore.

Non collocare il dispositivo nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).

Pericolo di surriscaldamento! Assicurarsi che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza fra il dispositivo e le pareti o altri oggetti sia tale da permettere all'aria di circolare libera- mente.

Fare attenzione che le aperture di aerazione non vengano coperte.

Non immergere mai il dispositivo in acqua.

Proteggere il dispositivo e i cavi dal caldo e dall'umidità.

Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero. 3Conformità d'uso Il frigorifero è adatto per raffreddare bevande e snack. Il dispositivo è progettato per essere utilizzato con una rete di alimentazione da 220 – 240 V

4Dotazione ATTENZIONE! Pericolo per la salute! Controllare che la capacità di raffreddamento dell’apparecchio sia con- forme ai requisiti dei generi alimentari o dei medicinali che si desidera raffreddare. Quantità Denominazione1 Minibar1 Istruzioni di montaggio e d'uso RH430-RH440-RH460-LD-LG--IO-16s.book Seite 79 Mittwoch, 17. Juli 2019 5:35 17IT Descrizione tecnica RH4xxLD, RH4xxLG

5 Descrizione tecnica Il frigorifero può raffreddare i prodotti fino a un massimo di 21 °C (solo RH430LD, RH440LD, RH460LD) o 18 °C (solo RH430LG, RH440LG, RH460LG) al di sotto della temperatura ambiente e mantenerli al fresco. Una griglia divisoria permette di separare gli alimenti, ad es. bottiglie e dolci. Elemento di comando Funzione di sbrinamento Sulle superfici di raffreddamento si formerà gradualmente uno strato di brina. Al fine di prevenire la formazione di brina, l'apparecchio ha una funzione che ogni 24 ore spegne per 2 ore il gruppo refrigerante. Durante le due ore della fase di sbrinamento, la brina si scioglie e l'acqua prodotta dallo sbrinamento viene convogliata nel vaso dell'evaporatore situato nella parte posteriore in basso del frigorifero. L'acqua prodotta dallo sbrinamento evapora automaticamente per cui il vaso non deve essere svuotato in modo manuale. 6Montaggio

Pos. infig. 1, pagina 3Descrizione1 Termoregolatore AVVERTENZA! Scossa elettrica! La mancata osservanza delle presenti istruzioni potrebbe causare la morte o lesioni gravi.

Durante il posizionamento dell’apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.

Il frigorifero è costruito per un utilizzo autonomo. Può anche essere montato in un mobile, se esistono i seguenti presupposti. Solo così viene garantito un funziona- mento ottimale e una refrigerazione massima.

Il frigorifero deve essere posizionato con attenzione.

La distanza tra il lato posteriore e la parete deve essere di almeno 20 mm.

L'aerazione deve essere realizzata come nelle alternative A, B, C o D (fig. 2, pagina 3).

Il canale di aspirazione deve avere una sezione minima di 105 mm x la larghezza del frigorifero.

Il gruppo refrigerante deve sporgere completamente nel canale di aerazione. Altri componenti non devono sporgere nel canale di aerazione (fig. 2, pagina 3).

L'aria che passa attraverso canale di aerazione non deve essere riscaldata da un'altra fonte di calore.

Possono essere utilizzate solo griglie di ventilazione (opzionali) che presentino una superficie libera di almeno 200 cm².

Per le varianti con le porte in vetro, l'umidità può condensare sulla porta se è superiore al 65% a 25 °C.

Il frigorifero deve essere fissato. Utilizzare viti di lunghezza adeguata e inserirle nel piede dell’apparecchio (fig. 3, pagina 3).

La presa a cui è collegato l’apparecchio deve essere facilmente accessibile.

6.1 Sostituzione del pannello decorativo

È possibile sostituire il pannello decorativo: dalla fig. 4 alla fig. 7, pagina 4.

6.2 Montaggio della cerniera a traino (opzionale)

È possibile montare una cerniera a traino che consente di aprire contemporanea- mente la porta del frigorifero e quella dell'armadio a muro. dalla fig. 8, pagina 5, alla fig. m, pagina 8.

6.3 Cambio del lato di apertura della porta

Sostituire il lato di apertura della porta nel modo seguente: dalla fig. n alla fig. r, pagina 9. Solo per porte con cerniera a traino: fig. p e fig. q , pagina 9. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 81 Mittwoch, 17. Juli 2019 5:35 17IT Impiego RH4xxLD, RH4xxLG

7.1 Suggerimenti per risparmiare energia

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.

Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.

Non aprire il frigorifero più spesso del necessario.

Non lasciare il frigorifero aperto più del necessario.

7.2 Impiego del frigorifero

ATTENZIONE! Pericolo per la salute! Controllare che la capacità di raffreddamento dell’apparecchio sia con- forme ai requisiti dei generi alimentari o dei medicinali che si desidera raffreddare. NOTA

Per motivi igienici, prima della messa in funzione iniziale del nuovo frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche “Pulizia e cura” a pagina 18).

Se all'interno del frigorifero si forma qualche goccia d'acqua dopo che il frigorifero è stato in funzione per un periodo di tempo piutto- sto lungo, ciò non significa che il frigorifero è difettoso. Al diminuire della temperatura all'interno del frigorifero l'umidità dell'aria con- densa trasformandosi in acqua. Se necessario asciugare l'acqua con un panno asciutto. AVVISO! Pericolo di danni!

Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.

Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura dei contenitori di vetro.

Assicurarsi che il frigorifero sia ben aerato, in modo tale che il calore generato possa fuoriuscire; in caso contrario non è più garantito un funzionamento corretto. In particolare, fare attenzione che le aper- ture di aerazione non vengano coperte. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 82 Mittwoch, 17. Juli 2019 5:35 17IT RH4xxLD, RH4xxLG Pulizia e cura

➤ Collocare il frigorifero su una base stabile. ➤ Collegare il cavo alla rete di alimentazione in corrente alternata. ✓ Il vano interno del frigorifero inizia a raffreddarsi. ➤ Portare il termoregolatore (fig. 1 1, pagina 3) alla temperatura desiderata (3 – 12 °C). ➤ Se il frigorifero viene spento per un periodo prolungato, estrarre il cavo di colle- gamento o ... ➤ Ruotare il termoregolatore (fig. 1 1, pagina 3) in senso antiorario, in posizione OFF. 8 Pulizia e cura

➤ Per pulire l'interno del frigorifero utilizzare un panno morbido, acqua tiepida e un detergente delicato o del detersivo. ➤ Lavare il frigorifero con acqua pulita e asciugarlo bene. ➤ Con una spazzola o un panno morbido asportare di tanto in tanto la polvere sul lato posteriore del frigorifero. NOTA Quando il frigorifero non viene utilizzato per un periodo prolungato, lasciare leggermente aperta la porta per evitare la formazione di cattivi odori. AVVERTENZA! Staccare il frigorifero dall'alimentazione elettrica ogni volta che si effet- tua la pulizia e la cura. AVVISO! Pericolo di danni!

Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.

Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 83 Mittwoch, 17. Juli 2019 5:35 17IT Eliminazione dei guasti RH4xxLD, RH4xxLG

8.1 Sostituzione luce del dispositivo

Come fonte di luce il dispositivo utilizza un pannello a LED. Pannelli a LED nuovi pos- sono essere richiesti a Dometic. ➤ Ecco come sostituire l'illuminazione a LED: fig. s, pagina 10 9Eliminazione dei guasti AVVERTENZA! Prima di sostituire la luce del dispositivo, staccare sempre il dispositivo dalla rete di alimentazione. Problema Possibile causa Proposta di soluzioneIl dispositivo non raf-fredda (il gruppo refri-gerante sul retro del dispositivo è freddo).La spina del dispositivo non è inserita.Inserire la spina del dispositivo.Nella presa di corrente alternata non c’è tensione.Controllare il fusibile o provare a utiliz-zare un'altra presa a spina.Il dispositivo è in fase di sbrinamento.Controllare dopo 2 ore se il disposi-tivo ha ripreso a raffreddare, in quanto la fase di sbrinamento dura 2 ore.L'elettronica del sensore è difettosa.Può essere riparata solo da un servizio assistenza clienti autorizzato.L’elemento riscaldante è guasto.I lavori di riparazione devono essere effettuati solo da un centro autorizzato per le riparazioni.Il dispositivo non raf-fredda (il gruppo refri-gerante sul retro del dispositivo è caldo).Il dispositivo non è in piano.Mettere in piano il dispositivo utiliz-zando una livella ad acqua.Il dispositivo è stato acceso da poco.Lasciare in funzione il dispositivo per 5–6ore.Il gruppo refrigerante è difettoso.I lavori di riparazione devono essere effettuati solo da un centro autorizzato per le riparazioni. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 84 Mittwoch, 17. Juli 2019 5:35 17IT RH4xxLD, RH4xxLG Smaltimento

10 Smaltimento ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. Il potere raffreddante del dispositivo è basso.Il gruppo refrigerante non è areato sufficientemente.Verificare che le griglie di ventilazione non siano ostruite. Verificare che il dispositivo sia stato installato come mostrato in fig. 2, pagina 3.Il dispositivo è esposto a sorgenti di calore o luce solare diretta.Spostare il dispositivo.La porta del dispositivo non si chiude perfetta-mente.Controllare che la porta sia stata instal-lata correttamente. Se necessario, un centro autorizzato per le riparazioni può installare sulla porta una nuova guarnizione.Il dispositivo è stato riem-pito da poco.Controllare la temperatura dopo 5–6ore.All'interno del dispo-sitivo si forma della brina.La porta del dispositivo non si chiude perfetta-mente.Controllare che la porta sia stata instal-lata correttamente. Se necessario, un centro autorizzato per le riparazioni può installare sulla porta una nuova guarnizione.Problema Possibile causa Proposta di soluzione RH430-RH440-RH460-LD-LG--IO-16s.book Seite 85 Mittwoch, 17. Juli 2019 5:35 17IT Specifiche tecniche RH4xxLD, RH4xxLG

11 Specifiche tecniche RH430LD RH430LG RH440LD Volume interno: 30 l 40 l Tensione di allacciamento: 220 – 240 Vw, 50/60 Hz Potenza assorbita: 65 W Intervallo di variazione della temperatura: Da +3 °C a +12 °C Categoria: 2 (cantina) Classe di efficienza energetica: D F D Consumo energetico (kWh/anno):

RH440LG RH460LD RH460LG Volume interno: 40 l 60 l Tensione di allacciamento: 220 – 240 Vw, 50/60 Hz Potenza assorbita: 65 W 80 W Intervallo di variazione della temperatura: Da +3 °C a +12 °C Categoria: 2 (cantina) Classe di efficienza energetica: F F G Consumo energetico (kWh/anno):
