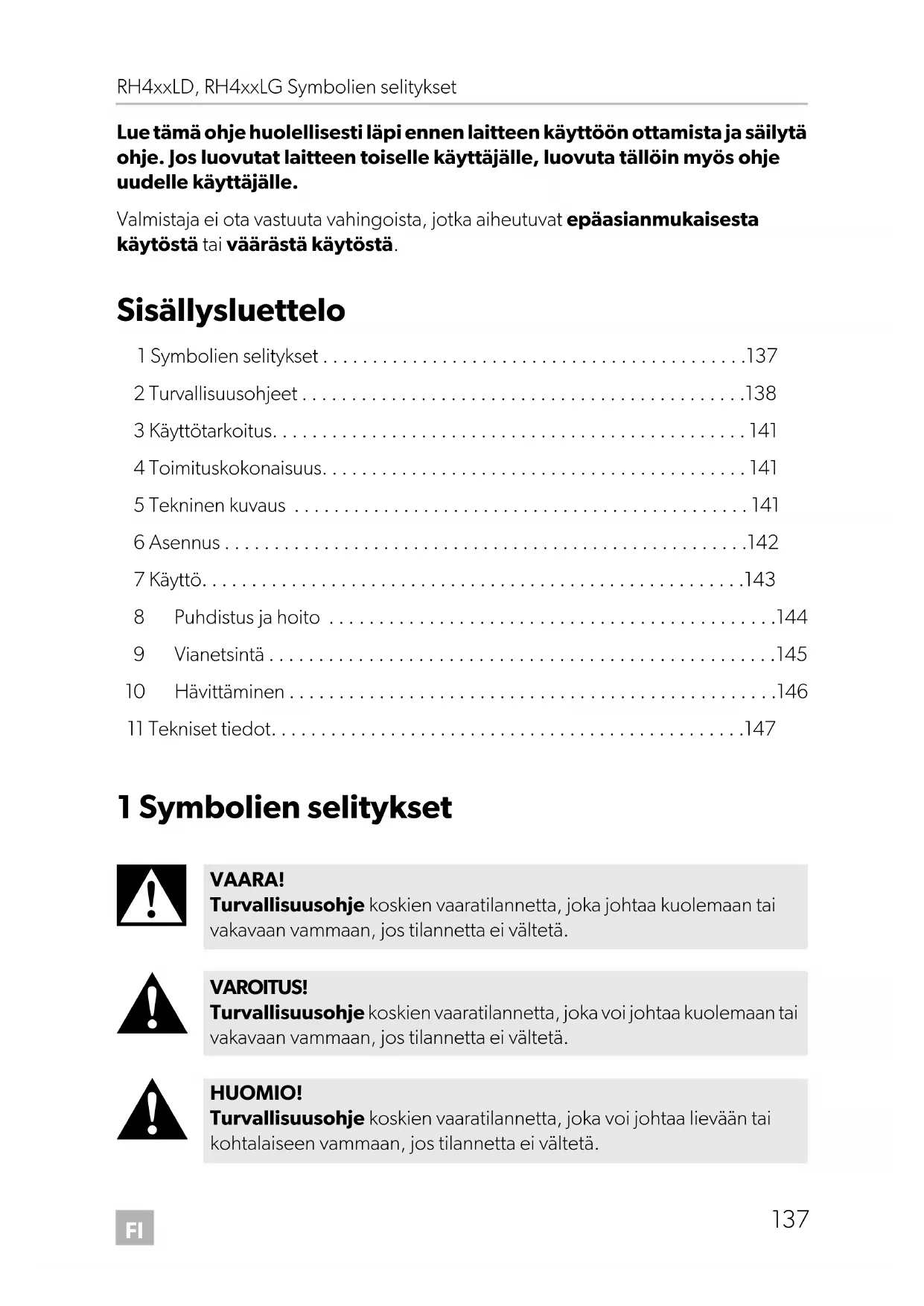

KÄYTTÖOHJE RH 460 LD DOMETIC

• Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje. Jos luovutat laitteen toiselle käyttäjälle, luovuta tällöin myös ohje uudelle käyttäjälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitykset p. 137
• 2 Turvallisuusohjeet p. 138
• 3 Käyttötarkoitus p. 141
• 4 Toimituskokonaisuus p. 141
• 5 Tekninen kuvaus p. 141
• 6 Asennus p. 142
• 7 Käyttö p. 143
• 8 Puhdistus ja hoito p. 144
• 9 Vianetsintä p. 145
• 10 Hävittäminen p. 146
• 11 Tekniset tiedot 1 Symbolien selitykset p. 147

VAARA! Turvallisuusohje koskien vaaratilannetta, joka johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä. VAROITUS! Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä. HUOMIO! Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei vältetä. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 137 Mittwoch, 17. Juli 2019 5:35 17FI Turvallisuusohjeet RH4xxLD, RH4xxLG

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAARA! Näiden varoitusten noudattamatta jättäminen johtaa kuolemaan tai vakavaan vammaan. Sähköiskusta johtuva hengenvaara

Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virran- syöttö on suojattu FI-kytkimellä.

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. Sähköiskusta johtuva hengenvaara

Anna kosteisiin tiloihin ja vedelle altistuville alueille tehtävät asennus- työt ainoastaan ammattilaisen tehtäväksi.

Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute- tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.

Ainoastaan ammattilaiset saavat korjata tätä laitetta. Virheellisesti suoritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja. Terveysriski

Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaa- tima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opas- tettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.

Lapset eivät saa leikkiä laitteella. HUOMAUTUS! Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä. OHJE Tuotteen käyttöä koskevia lisätietoja. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 138 Mittwoch, 17. Juli 2019 5:35 17FI RH4xxLD, RH4xxLG Turvallisuusohjeet

Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita jääkaappiin että noutaa tuotteita sieltä. Räjähdysvaara

Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suih- kepurkkeja, joissa on palavaa ponneainetta.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Puristumisvaara

Älä koske saranaan. Terveysriski

Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoituk- seen sopivissa astioissa.

HUOMAUTUS! Vaurioitumisvaara

Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöt- töön.

Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

Kylmälaite ei sovellu syövyttävien tai liuottimia sisältävien aineiden varastointiin!

Pidä virtausaukko aina puhtaana.

Älä missään tapauksessa avaa jäähdytyskiertoa.

Laitetta ei saa koskaan kuljettaa vaakasuorassa, ettei öljy pääse valumaan kompressorista.

Varo jäähdytyskierron vahingoittumista kuljetuksen aikana. Jäähdytys- kierron sisältämä kylmäaine on helposti syttyvää. Kylmäainekierron vahingoituttua: – Ehkäise avotulen ja sytytyskipinöiden esiintyminen. – Tuuleta tila huolellisesti.

Sijoita laite kuivaan ja roiskevedeltä suojattuun paikkaan. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 139 Mittwoch, 17. Juli 2019 5:35 17FI Turvallisuusohjeet RH4xxLD, RH4xxLG

2.2 Laitteen käyttöturvallisuus

VAARA! Näiden varoitusten noudattamatta jättäminen johtaa kuolemaan tai vakavaan vammaan. Sähköiskusta johtuva hengenvaara

Älä kosketa avojohtimia koskaan paljain käsin.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Sähköiskusta johtuva hengenvaara

Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia. Terveysriski

Lämpötila laitteen lokeroissa voi nousta huomattavasti, mikäli ovi on pitkään auki.

Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintar- vikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.

Säilytä raakaa lihaa ja kalaa laitteen sisällä tarkoitukseen sopivissa astioissa, jotta raaka liha ja kala eivät joudu kosketuksiin muiden elintar- vikkeiden kanssa ja jotta niistä ei tipu nestettä muiden elintarvikkeiden päälle.

Jos laite jää pitkäksi aikaa tyhjilleen: – Kytke laite pois päältä. –Sulata laite. – Puhdista ja desinfioi laite. – Jätä laitteen ovi auki, jotta laitteen sisälle ei muodostu hometta.

HUOMAUTUS! Vaurioitumisvaara

Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen.

Älä aseta laitetta alttiiksi avotulelle tai muille lämpölähteille (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.).

Ylikuumenemisvaara! Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittä- vän hyvin pois. Huolehdi siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

Huolehdi siitä, ettei tuuletusaukkoja peitetä.

Älä laita sisäastiaan minkäänlaisia nesteitä tai jäätä.

Suojaa laite ja sen johto kuumuudelta ja kosteudelta.

Huolehdi siitä, etteivät elintarvikkeet koske kylmätilan seinää. 3 Käyttötarkoitus Kylmälaite sopii juomien ja naposteltavan jäähdyttämiseen. Tämä laite on tarkoitettu käytettäväksi 220 – 240 V:n w verkkojännitteellä.

4 Toimituskokonaisuus 5 Tekninen kuvaus Kylmälaite pystyy viilentämään tuotteet enimmillään 21 °C (vain RH430LD, RH440LD, RH460LD) tai 18 °C (vain RH430LG, RH440LG, RH460LG) ympäristön lämpötilan alapuolelle ja pitämään tuotteet viileinä. Elintarvikkeet (esim. pullot ja makeiset) voi erottaa toisistaan ristikkomaisen jakajan avulla. Käyttölaite Sulatustoiminto Jäähdytyspinnoille muodostuu vähitellen jäätä. Jään muodostumisen ehkäisemiseksi laitteessa on toiminto, joka kytkee jäähdytysyksikön pois päältä kahdeksi tunniksi 24 tunnin välein. HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkei- den tai lääkkeiden vaatimuksia, joita haluat jäähdyttää. Määrä Nimitys1 Minibaari1 Asennus- ja käyttöohjeKohta –kuva 1, sivulla 3Kuvaus1 Lämpötilasäädin RH430-RH440-RH460-LD-LG--IO-16s.book Seite 141 Mittwoch, 17. Juli 2019 5:35 17FI Asennus RH4xxLD, RH4xxLG

Kahden tunnin pituisen sulatusvaiheen aikana jää sulaa ja sulanut vesi virtaa haihdu- tusastiaan, joka sijaitsee jääkaapin takaosassa alhaalla. Sulanut vesi haihtuu automaat- tisesti, jolloin käyttäjän ei tarvitse tyhjentää astiaa erikseen. 6Asennus

Kylmälaite on valmistettu käytettäväksi vapaasti seisovana. Se voidaan myös asentaa kalusteisiin, jos seuraavat edellytykset täyttyvät. Vain siten voidaan taata optimaalinen käyttö ja maksimaalinen jäähdytys.

Kylmälaite täytyy suunnata huolellisesti.

Taustapuolen ja seinän välisen etäisyyden täytyy olla vähintään 20 mm.

Tuuletus täytyy toteuttaa kuten vaihtoehdossa A, B, C tai D (kuva 2, sivulla 3).

Ilmanvaihtokanavan halkaisijan pitää olla vähintään 105 mm x kylmälaitteen leveys.

Jäähdytysaggregaatin pitää työntyä kokonaan ilmanvaihtokanavaan. Muita osia ei saa työntyä ilmanvaihtokanavaan (kuva 2, sivulla 3).

Ilmanvaihtokanavan läpi virtaava ilma ei saa lämmetä muun lämmönlähteen vaiku- tuksesta.

Käyttää saa ainoastaan tuuletusritilöitä (optio), joiden vapaa poikkipinta-ala on vähintään 200 cm².

Lasiovilla varustetuissa versioissa oveen voi tiivistyä kosteutta, jos ilmankosteus on yli 65 % lämpötilan ollessa 25 °C. VAROITUS! Sähköisku! Piittaamattomuus näistä ohjeista voi johtaa kuolemaan tai vakaviin vam- moihin.

Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi lai- tetta paikalleen.

Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä lait- teen taakse. HUOMIO! Terveysriski Jotta laitteen epävakaus ei aiheuttaisi vaaraa, se on kiinnitettävä ohjeiden mukaisesti. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 142 Mittwoch, 17. Juli 2019 5:35 17FI RH4xxLD, RH4xxLG Käyttö

Kylmälaite on kiinnitettävä. Käytä sopivanpituisia ruuveja ja asenna ne laitteen jal- kojen läpi (kuva 3, sivulla 3).

Pistorasiaan, johon laite liitetään, täytyy päästä jatkossakin helposti käsiksi.

6.1 Koristelevyn vaihtaminen

Voit vaihtaa koristelevyn: kuva 4 -kuva 7, sivulla 4.

6.2 Liukuhelan (optio) asentamien

Käytettäessä jääkaapin ovessa liukuhelaa kylmälaitteen ovi avautuu samanaikaisesti kalustekaapin oven kanssa: kuva 8, sivulla 5, -kuva m, sivulla 8.

6.3 Oven kätisyyden vaihtaminen

Oven kätisyys vaihdetaan seuraavasti: kuva n -kuva r, sivulla 9. Ainoastaan ovilla, joissa on liukuhela: kuva p ja kuva q, sivulla 9. 7Käyttö

7.1 Vinkkejä energian säästämiseen

Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.

Älkää avatko kylmälaitetta tarpeettoman usein.

Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen. HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkei- den tai lääkkeiden vaatimuksia, joita haluat jäähdyttää. OHJE

Puhdista uusi kylmälaite hygieniasyistä kostealla liinalla sekä sisältä että ulkoa, ennen kuin otat laitteen käyttöön (ks. myös ”Puhdistus ja hoito” sivulla 18).

Kylmälaite ei ole viallinen, jos laitteen sisälle on muodostunut muu- tama vesipisara pitkän jäähdytysjakson jälkeen. Ilmankosteus tiivistyy vedeksi jääkylmälaitteen sisälämpötilan laskiessa. Pyyhi vesi tarvit- taessa kuivalla liinalla. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 143 Mittwoch, 17. Juli 2019 5:35 17FI Puhdistus ja hoito RH4xxLD, RH4xxLG

7.2 Kylmälaitteen käyttäminen

➤ Aseta kylmälaite tukevalle alustalle. ➤ Liitä liitäntäjohto vaihtovirtaverkkoon. ✓ Kylmälaite alkaa jäähdyttää sisätilaansa. ➤ Aseta lämpötilasäädin (kuva 1 1, sivulla 3) haluamaasi lämpötilaan (3 – 12 °C). ➤ Irrota liitäntäjohto, kun haluat lopettaa jääkaapin käyttämisen tai... ➤ käännä lämpötilansäätöä (kuva 1 1, sivulla 3) vastapäivään OFF-asentoon. 8Puhdistus ja hoito

➤ Puhdista kylmälaite sisäpuolelta pehmeällä liinalla, haalealla vedellä ja miedolla puhdistus- tai tiskiaineella. HUOMAUTUS! Vaurioitumisvaara!

Huolehdi siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.

Huomioi, että kylmälaukku tarvitsee kunnon tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muutoin laitteen asianmu- kaista toimintaa ei voida taata. Erityisesti tuuletusaukkoja ei saa peit- tää. OHJE Jos et käytä kylmälaitetta pitkään aikaan, jätä ovi raolleen, jotta kaappiin ei muodostu hajuja. VAROITUS! Irrota kylmälaite virransyötöstä aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara!

Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskive- dessä.

Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 144 Mittwoch, 17. Juli 2019 5:35 17FI RH4xxLD, RH4xxLG Vianetsintä

➤ Hankaa kylmälaite puhtaalla vedellä ja kuivaa huolellisesti. ➤ Poista ajoittain pöly jäähdytysaggregaatista kylmälaitteen taustapuolelta harjalla tai pehmeällä liinalla.

8.1 Valon vaihtaminen laitteeseen

Laitteessa käytetään valaistuslaitteena LED-levyä. Uusia LED-levyjä on saatavissa Dometicilta. ➤ Vaihda LED-valo seuraavasti: kuva s, sivulla 10 9 Vianetsintä VAROITUS! Erota laite sähköverkosta aina ennen valon vaihtamista laitteeseen. Ongelma Mahdollinen syy RatkaisuehdotusLaite ei jäähdytä (jääh-dytysyksikkö laitteen takaosassa on kylmä).Laitteen pistoketta ei ole yhdistetty.Yhdistä laitteen pistoke.Vaihtovirtapistorasiassa ei ole jännitettä.Tarkasta sulake tai kokeile toisen pisto-rasian käyttöä.Laite on sulatusvaiheessa. Tarkasta jäähdytyksen toiminta 2 tunnin kuluttua uudelleen, sillä lait-teen sulatusvaihe kestää 2 tuntia.Elektroniikka tai anturi on viallinen.Tämän vian voi korjata vain valtuutettu asiakaspalvelun edustaja.Lämmityselementti on vialli- nen. Tämän vian voi korjata vain valtuutettu korjausliike.Laite ei jäähdytä (jääh-dytysyksikkö laitteen takaosassa on läm-min).Laite ei ole vaakasuorassa. Suorista laitteen asento vesivaa’an avulla.Laite on kytketty päälle vasta hetki sitten.Anna sen olla toiminnassa 5 – 6 tunnin ajan.Jäähdytysyksikkö on vialli- nen. Tämän vian voi korjata vain valtuutettu korjausliike. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 145 Mittwoch, 17. Juli 2019 5:35 17FI Hävittäminen RH4xxLD, RH4xxLG

10 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. Laitteen jäähdytys-teho on heikko.Jäähdytysyksikön ilman-vaihto toimii puutteellisesti.Varmista, ettei tuuletusaukkoja ole peitetty. Varmista, että laite on asennettu koh- dan kuva 2, sivulla 3 kuvauksen mukaisesti.Laite altistuu kuumuudelle tai suoralle auringonpais-teelle.Siirrä laite toiseen paikkaan.Laitteen ovi ei sulkeudu tii-viisti.Tarkasta, onko ovi asennettu oikein. Valtuutettu korjausliike voi asentaa tar-vittaessa uuden ovitiivisteen.Laite on ollut vielä äskettäin varastossa.Tarkasta lämpötila 5 – 6 tunnin kuluttua.Laitteen sisälle muo-dostuu jäätä (kuuraa).Laitteen ovi ei sulkeudu tii-viisti.Tarkasta, onko ovi asennettu oikein. Valtuutettu korjausliike voi asentaa tar-vittaessa uuden ovitiivisteen.Ongelma Mahdollinen syy Ratkaisuehdotus RH430-RH440-RH460-LD-LG--IO-16s.book Seite 146 Mittwoch, 17. Juli 2019 5:35 17FI RH4xxLD, RH4xxLG Tekniset tiedot

11 Tekniset tiedot RH430LD RH430LG RH440LD Bruttotilavuus: 30 l 40 l Liitäntäjännite: 220 – 240 Vw, 50/60 Hz Tehonkulutus: 65 W Lämpötila-alue: +3 °C ... +12 °C Luokka: 2 (kellari) Energiatehokkuusluokka: D F D Energiankulutus (kWh/vuosi): 260 365 266 Nettotilavuus: 26l 27l 36l Ilmastoluokka: N, T Kylmäaineen määrä: 100 g Ympäristön lämpötila: +16 °C ... +32 °C Melupäästöt (ääniteho): 0 dB Mitat (L x S x K): 384 x 410 x 522 384 x 420 x 522 401 x 446 x 554 Paino: 13,95kg 16,7kg 15kg Testaus/sertifikaatti: RH430-RH440-RH460-LD-LG--IO-16s.book Seite 147 Mittwoch, 17. Juli 2019 5:35 17FI Tekniset tiedot RH4xxLD, RH4xxLG

RH440LG RH460LD RH460LG Bruttotilavuus: 40 l 60 l Liitäntäjännite: 220 – 240 Vw, 50/60 Hz Tehonkulutus: 65 W 80 W Lämpötila-alue: +3 °C ... +12 °C Luokka: 2 (kellari) Energiatehokkuusluokka: F F G Energiankulutus (kWh/vuosi): 365 372 449 Nettotilavuus: 37l 55l 56l Ilmastoluokka: N, T Kylmäaineen määrä: 100 g Ympäristön lämpötila: +16 °C ... +32 °C Melupäästöt (ääniteho): 0 dB Mitat (L x S x K): 401 x 456 x 554 486 x 474 x 563 486 x 484 x 563 Paino: 18,4 kg 17,95 kg 22,15 kg Testaus/sertifikaatti: RH430-RH440-RH460-LD-LG--IO-16s.book Seite 148 Mittwoch, 17. Juli 2019 5:35 17RU RH4xxLD, RH4xxLG Расшифровка символов
