MODE D'EMPLOI RH 460 LD DOMETIC

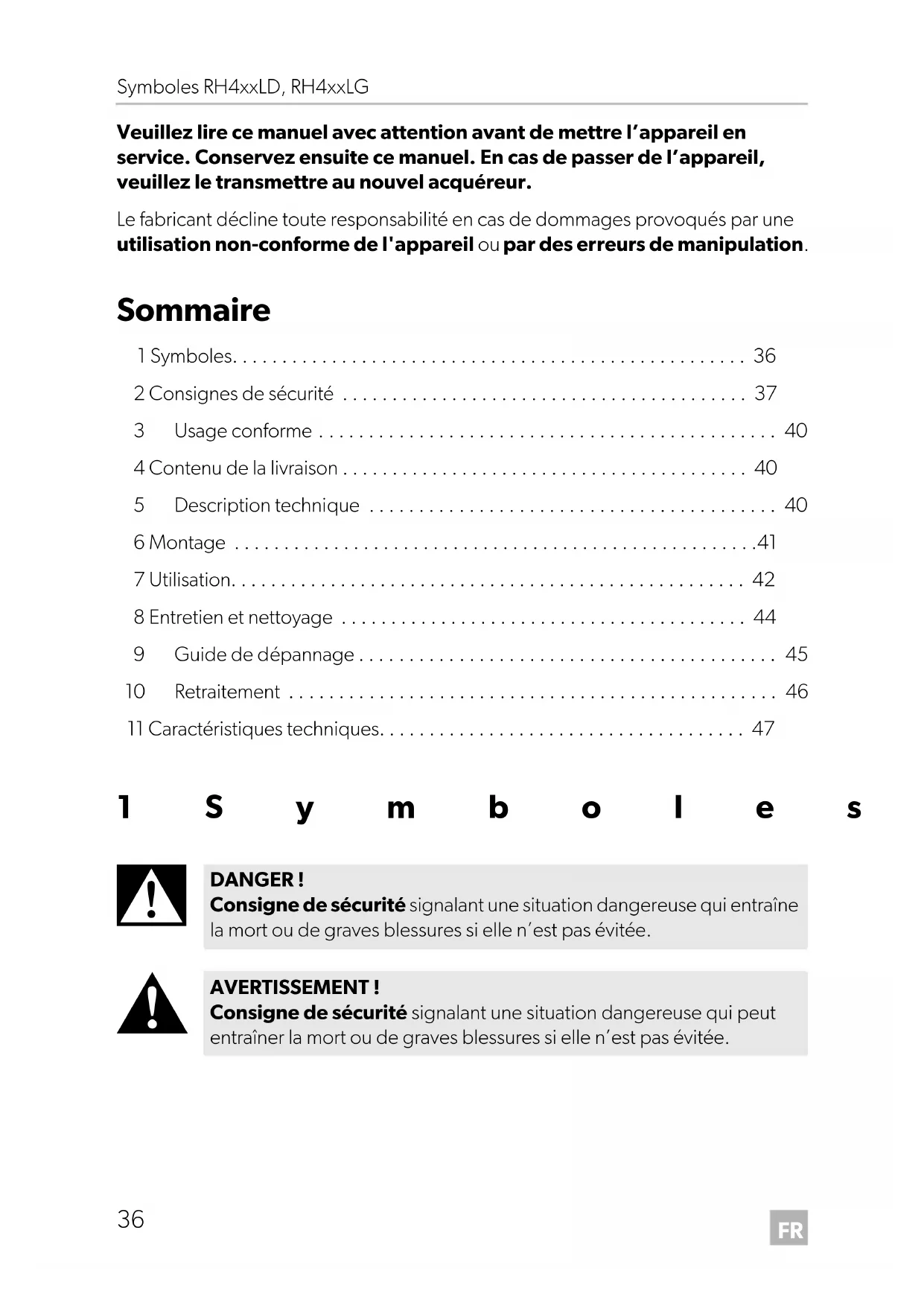

• Veuillez lire ce manuel avec attention avant de mettre l’appareil en service. Conservez ensuite ce manuel. En cas de passer de l’appareil, veuillez le transmettre au nouvel acquéreur. Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non-conforme de l'appareil ou par des erreurs de manipulation. Sommaire 1 Symboles p. 36
• 2 Consignes de sécurité p. 37
• 3 Usage conforme p. 40
• 4 Contenu de la livraison p. 40
• 5 Description technique p. 40
• 6 Montage p. 41
• 7 Utilisation p. 42
• 8 Entretien et nettoyage p. 44
• 9 Guide de dépannage p. 45
• 10 Retraitement p. 46
• 11 Caractéristiques techniques 1Symboles p. 47

DANGER ! Consigne de sécurité signalant une situation dangereuse qui entraîne la mort ou de graves blessures si elle n’est pas évitée. AVERTISSEMENT ! Consigne de sécurité signalant une situation dangereuse qui peut entraîner la mort ou de graves blessures si elle n’est pas évitée. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 36 Mittwoch, 17. Juli 2019 5:35 17FR RH4xxLD, RH4xxLG Consignes de sécurité

2 Consignes de sécurité

2.1 Sécurité générale

DANGER ! Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles. Danger de mort par électrocution

Sur les bateaux : veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Danger de mort par électrocution

Faire exécuter les installations dans des pièces humides et dans des zones exposées à l’eau uniquement par un spécialiste.

Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.

Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.

Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers. ATTENTION ! Consigne de sécurité signalant une situation dangereuse qui peut entraîner des blessures de gravité moyenne ou légère si elle n’est pas évitée. AVIS ! Remarque signalant une situation qui peut entraîner des dommages matériels si elle n’est pas évitée. REMARQUE Informations complémentaires sur l'utilisation du produit. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 37 Mittwoch, 17. Juli 2019 5:35 17FR Consignes de sécurité RH4xxLD, RH4xxLG

Risque pour la santé

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou men- tales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation de l’appareil en toute sécurité et comprennent les risques impliqués.

Les enfants ne doivent pas jouer avec cet appareil.

Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.

Les enfants âgés de 3 à 8 ans peuvent charger et décharger les appa- reils de réfrigération Risque d'explosion

Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.

ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée. Risque d'écrasement

Ne touchez pas la charnière. Risque pour la santé

Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.

Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez.

Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

N'utilisez pas le réfrigérateur pour le stockage de produits corrosifs ou de solvants !

Veillez à ce que l'ouverture d'évacuation soit toujours propre.

N'ouvrez jamais le circuit frigorifique.

Ne transportez jamais l'appareil en position horizontale afin que l'huile ne puisse pas s'écouler du compresseur.

Lors du transport, veillez à ne pas endommager le circuit frigorifique. Le réfrigérant du circuit frigorifique s'enflamme facilement. En cas d'endommagement du circuit frigorifique : – évitez tout feu ouvert et toute étincelle. – Aérez bien la pièce. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 38 Mittwoch, 17. Juli 2019 5:35 17FR RH4xxLD, RH4xxLG Consignes de sécurité

Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

2.2 Consignes de sécurité concernant le fonctionnement

DANGER ! Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles. Danger de mort par électrocution

Ne touchez jamais les lignes électriques dénudées avec les mains nues.

ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée. Danger de mort par électrocution

Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs. Risque pour la santé

Si la porte reste ouverte pendant une longue durée, la température risque d’augmenter considérablement dans les compartiments de l’appareil.

Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles.

Stockez la viande et le poisson crus dans des récipients appropriés afin qu’ils n’entrent pas en contact avec d’autres aliments qui se trouvent dans l’appareil ou ne risquent pas de couler dessus.

Si l’appareil reste vide pendant une longue période : – Éteignez l’appareil. – Dégivrez l’appareil. – Nettoyez et séchez l’appareil. – Laissez la porte ouverte pour éviter la formation de moisissures à l’intérieur de l’appareil.

N'exploitez aucun appareil électrique dans le réfrigérateur, sauf s'ils sont recommandés par le fabricant pour cet usage.

Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz etc.). RH430-RH440-RH460-LD-LG--IO-16s.book Seite 39 Mittwoch, 17. Juli 2019 5:35 17FR Usage conforme RH4xxLD, RH4xxLG

Risque de surchauffe Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que l'appareil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.

Assurez-vous que les ouvertures d'aération ne sont pas recouvertes.

Ne remplissez pas le bac intérieur de substances liquides ou de glace.

Ne plongez jamais l'appareil dans l'eau.

Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.

Veillez à ce que la nourriture ne touche pas les parois du comparti- ment de réfrigération. 3Usage conforme L'appareil de réfrigération convient à la réfrigération des boissons et snacks. L’appareil est conçu pour une utilisation avec une alimentation secteur de 220 – 240 V

4 Contenu de la livraison 5 Description technique L’appareil de réfrigération peut refroidir les produits à un maximum de 21 °C (RH430LD, RH440LD, RH460LD uniquement) ou 18 °C (RH430LG, RH440LG, RH460LG uniquement) en dessous de la température ambiante et les maintenir au frais. Une grille de séparation peut être utilisée pour séparer des produits alimen- taires, p. ex. bouteilles et sucreries. ATTENTION ! Risque pour la santé Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais. Quantité Désignation1 Minibar1 Notice de montage et d'utilisation RH430-RH440-RH460-LD-LG--IO-16s.book Seite 40 Mittwoch, 17. Juli 2019 5:35 17FR RH4xxLD, RH4xxLG Montage

Élément de commande Fonction de dégivrage Du givre se forme graduellement sur les surfaces de refroidissement. Pour éviter cette formation de givre, l’appareil a pour fonction d’éteindre le groupe frigorifique pendant deux heures toutes les 24 heures. Pendant la phase de dégivrage de deux heures, le givre fond et l’eau de dégivrage s’écoule dans un récipient d’évaporation situé à l’arrière du réfrigérateur. L’eau de dégivrage s’évapore automatiquement de sorte que le récipient n’a pas besoin d’être vidé manuellement. 6Montage

L'appareil de réfrigération est conçu pour une utilisation autonome. Il peut égale- ment être encastré dans un meuble si les conditions suivantes sont remplies. C'est le seul moyen de garantir un fonctionnement optimal et une réfrigération maximale.

L'appareil de réfrigération doit être soigneusement orienté.

L'écart entre l'arrière de l'appareil et la paroi doit être d'au moins 20 mm.

L'aération doit être réalisée selon les alternatives A, B, C ou D (fig. 2, page 3).

La canalisation d'aération doit avoir une section d'au moins 105 mm x la largeur de l'équipement de réfrigération. Pos. dansfig. 1, page 3Description1 Régulateur de température AVERTISSEMENT! Choc électrique ! Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.

Veillez à ne pas coincer ni endommager le cordon d’alimentation lors de la mise en place de l’appareil.

Ne placez pas de multiprises portables ou de blocs d’alimentation portables à l’arrière de l’appareil. ATTENTION ! Risque pour la santé Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être fixé conformément aux instructions. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 41 Mittwoch, 17. Juli 2019 5:35 17FR Utilisation RH4xxLD, RH4xxLG

Le groupe de froid doit être complètement intégré dans la canalisation d'aéra- tion. Aucune autre pièce ne doit se trouver dans la canalisation d'aération (fig. 2, page 3).

L'air passant par la canalisation d'aération ne doit pas être chauffé par une autre source de chaleur.

Seules des grilles d'aération (en option) présentant une surface de section libre d'au moins 200 cm² doivent être utilisées.

Pour les variantes à portes de verre, l'humidité peut se condenser sur la porte si l'humidité de l'air est supérieure à 65 % à 25 °C.

L’appareil de réfrigération doit être fixé. Utilisez des vis d’une longueur appro- priée et introduisez-les dans les pieds de l’appareil (fig. 3, page 3).

La prise à laquelle l'appareil est raccordé doit rester facilement accessible.

6.1 Changement de la plaque décor

Vous pouvez changer la plaque décor : fig. 4 à fig. 7, page 4.

6.2 Montage (optionnel) de la ferrure coulissante

Vous pouvez monter une ferrure coulissante permettant d'ouvrir simultanément la porte de l'appareil de réfrigération et celle de l’armoire encastrée : fig. 8, page 5, jusqu’à fig. m, page 8.

6.3 Modification du côté d'ouverture de la porte

Pour changer le côté d'ouverture de la porte : fig. n à fig. r, page 9. Uniquement pour portes avec ferrure coulissante : fig. p et fig. q, page 9. 7Utilisation

ATTENTION ! Risque pour la santé Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 42 Mittwoch, 17. Juli 2019 5:35 17FR RH4xxLD, RH4xxLG Utilisation

7.1 Comment économiser de l'énergie ?

Choisissez un emplacement bien aéré et à l'abri du soleil.

Laissez refroidir les aliments chauds avant de les déposer dans la glacière.

Ne pas ouvrir la glacière plus souvent que nécessaire.

Ne laissez pas la glacière ouverte plus longtemps que nécessaire.

7.2 Utilisation de l'appareil de réfrigération

➤ Placez l'appareil sur une surface stable. ➤ Raccordez le câble de raccordement au courant alternatif. REMARQUE

Avant la mise en service de l'appareil neuf, nous vous conseillons, pour des raisons d’hygiène, d'en nettoyer l’intérieur et l’extérieur à l’aide d’un tissu humide (voir aussi « Nettoyage et entretien » à la page 18).

Si quelques gouttes d’eau se forment à l’intérieur de l’appareil de réfrigération après une longue période de refroidissement, l’appa- reil de réfrigération n’est pas défectueux. L’humidité de l’air se condense en eau lorsque la température diminue dans l’appareil de réfrigération. Essuyez l’eau avec un chiffon sec si nécessaire. AVIS ! Risque d'endommagement !

Veillez à ne déposer dans l'appareil de réfrigération que des objets ou des aliments qui peuvent être réfrigérés à la température sélec- tionnée.

Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses. En gelant, le volume des boissons et aliments liquides augmente. Les récipients en verre risquent alors de se casser.

Veillez à ce que l'appareil soit bien ventilé afin que la chaleur déga- gée soit évacuée. Sinon, un fonctionnement correct n'est pas garanti. Les orifices d'aération, en particulier, ne doivent pas être recouverts. REMARQUE Si vous n'utilisez pas l'appareil de réfrigération pendant une durée pro- longée, laissez la porte entrouverte afin d'éviter la formation d'odeurs. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 43 Mittwoch, 17. Juli 2019 5:35 17FR Entretien et nettoyage RH4xxLD, RH4xxLG

✓ L'appareil commence par la réfrigération du compartiment intérieur. ➤ Placez le régulateur de température (fig. 1 1, page 3) sur la température souhai- tée (3 – 12 °C). ➤ Lorsque vous désirez mettre le réfrigérateur hors service, débranchez le câble de raccordement ou... ➤ Tournez le régulateur de température (fig. 1 1, page 3) dans le sens inverse des aiguilles d'une montre, pour le placer sur la position OFF. 8 Entretien et nettoyage

➤ Utilisez un chiffon doux, de l'eau tiède et un détergent doux ou du liquide vais- selle pour nettoyer l'intérieur de l'appareil de réfrigération. ➤ Frottez l’appareil de réfrigération à l’eau claire et séchez le méticuleusement. ➤ De temps à autre, retirez avec une brosse ou un chiffon doux la poussière du groupe de froid à l'arrière de l'appareil de réfrigération.

8.1 Changer la lumière de l’appareil

L’appareil utilise une carte LED comme éclairage. Il est possible d’obtenir une nou- velle carte LED auprès de Dometic. ➤ Changez la lumière LED comme suit : fig. s, page 10 AVERTISSEMENT ! Avant toute opération de nettoyage ou d'entretien de l'équipement de réfrigération, veillez à débrancher celui-ci de l'alimentation électrique. AVIS ! Risque d'endommagement !

Ne nettoyez jamais l'appareil à l'eau courante et ne le plongez jamais dans l'eau.

N'utilisez pas de produits de lavage abrasifs ou d'objets durs pour le nettoyage car ceux-ci pourraient endommager l’appareil. AVERTISSEMENT! Avant de changer la lumière de l’appareil, veillez à débrancher celui-ci du secteur. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 44 Mittwoch, 17. Juli 2019 5:35 17FR RH4xxLD, RH4xxLG Guide de dépannage

9 Guide de dépannage Problème Cause possible Solution proposée L’appareil ne refroidit pas (le groupe frigori- fique à l’arrière de l’appareil est froid). La fiche de l’appareil n’est pas branchée. Branchez la fiche de l’appareil. La prise de tension alterna- tive n’est pas sous tension. Vérifiez le fusible ou essayez d’utiliser une autre prise. L’appareil est en phase de dégivrage. Vérifiez à nouveau si l’appareil refroidit après 2 heures car la phase de dégivrage dure 2 heures. Le système électronique ou le capteur est défectueux. La réparation doit être effectuée uni- quement par un service après-vente agréé. L’élément de chauffage est défectueux. La réparation doit être effectuée uni- quement par un service après-vente agréé. L’appareil ne refroidit pas (le groupe frigori- fique à l’arrière de l’appareil est chaud). L’appareil n’est pas à l’hori- zontale. Mettez l’appareil à niveau en utilisant un niveau à bulle. L’appareil n’a été allumé que récemment. Laissez l’appareil fonctionner 5 à 6 heures. Le groupe frigorifique est défectueux. La réparation doit être effectuée uni- quement par un service après-vente agréé. RH430-RH440-RH460-LD-LG--IO-16s.book Seite 45 Mittwoch, 17. Juli 2019 5:35 17FR Retraitement RH4xxLD, RH4xxLG

10 Retraitement ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez- vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. Les performances de refroidissement de l’appareil sont médiocres.La ventilation du groupe fri-gorifique n’est pas suffi-sante.Vérifiez que les grilles d’aération sont libres. Vérifiez que l’appareil a été installé conformément à fig. 2, page 3. L’appareil est exposé à la chaleur ou à la lumière directe du soleil.Changez l’appareil de place.La porte de l’appareil ne ferme pas hermétique-ment.Vérifiez si la porte est correctement installée. Un centre de réparation agréé peut installer un nouveau joint de porte si nécessaire.L’appareil était stocké il y a peu de temps.Vérifiez la température après 5 à 6 heures.Du givre se forme à l’intérieur de l’appa-reil.La porte de l’appareil ne ferme pas hermétique-ment.Vérifiez si la porte est correctement installée. Un centre de réparation agréé peut installer un nouveau joint de porte si nécessaire.Problème Cause possible Solution proposée RH430-RH440-RH460-LD-LG--IO-16s.book Seite 46 Mittwoch, 17. Juli 2019 5:35 17FR RH4xxLD, RH4xxLG Caractéristiques techniques

11 Caractéristiques techniques RH430LD RH430LG RH440LD Capacité : 30 l 40 l Tension de raccordement : 220 – 240 Vw, 50/60 Hz Puissance absorbée : 65 W Plage de température : +3 °Cà+12 °C Catégorie : 2 (cave) Classe d’efficacité énergétique : D F D Consommation d’énergie (kWh / an) :

Capacité utilisable : 26 l 27 l 36 l Classe climatique : N, T Quantité de réfrigérant : 100 g Température ambiante +16 °C à +32 °C Émission de bruit (puissance sonore) : 0dB Dimensions (l x p x h) : 384 x 410 x 522 384 x 420 x 522 401 x 446 x 554 Poids: 13,95kg 16,7kg 15kg Contrôle / certificat : RH430-RH440-RH460-LD-LG--IO-16s.book Seite 47 Mittwoch, 17. Juli 2019 5:35 17FR Caractéristiques techniques RH4xxLD, RH4xxLG

RH440LG RH460LD RH460LG Capacité : 40 l 60 l Tension de raccordement : 220 – 240 Vw, 50/60 Hz Puissance absorbée : 65 W 80 W Plage de température : +3 °Cà+12 °C Catégorie : 2 (cave) Classe d’efficacité énergétique : F F G Consommation d’énergie (kWh / an) :

Capacité utilisable : 37 l 55 l 56 l Classe climatique : N, T Quantité de réfrigérant : 100 g Température ambiante +16 °C à +32 °C Émission de bruit (puissance sonore) : 0dB Dimensions (l x p x h) : 401 x 456 x 554 486 x 474 x 563 486 x 484 x 563 Poids : 18,4 kg 17,95 kg 22,15 kg Contrôle / certificat : RH430-RH440-RH460-LD-LG--IO-16s.book Seite 48 Mittwoch, 17. Juli 2019 5:35 17ES RH4xxLD, RH4xxLG Explicación de los símbolos
