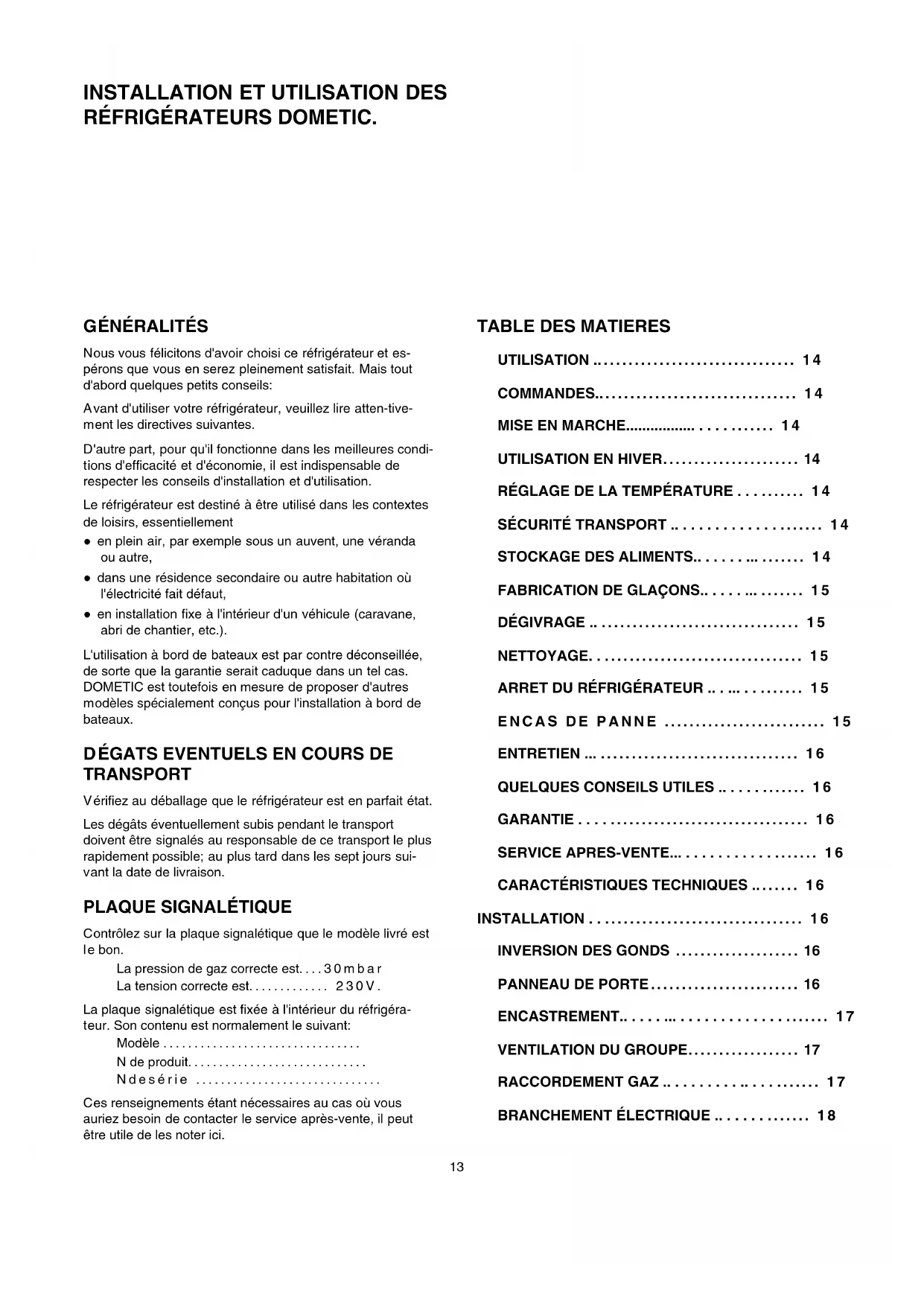

MODE D'EMPLOI RM 4203 DOMETIC

Nous vous félicitons d'avoir choisi ce réfrigérateur et espérons que vous en serez pleinement satisfait. Mais tout d'abord quelques petits conseils:

Avant d'utiliser votre réfrigérateur, veuillez lire atten-tivement les directives suivantes.

D'autre part, pour qu'il fonctionne dans les meilleures conditions d'efficacité et d'économie, il est indispensable de respecter les conseils d'installation et d'utilisation.

Le réfrigérateur est destiné à être utilisé dans les contextes de loisirs, essentiellement

• en plein air, par exemple sous un auvent, une véranda ou autre,
• dans une résidence secondaire ou autre habitation où l'électricité fait défaut,
• en installation fixe à l'intérieur d'un véhicule (caravane, abri de chantier, etc.).

L'utilisation à bord de bateaux est par contre déconseillée, de sorte que la garantie serait caduque dans un tel cas. DOMETIC est toutefois en mesure de proposer d'autres modèles spécialement conçus pour l'installation à bord de bateaux.

DÉGATS EVENTUELS EN COURS DE TRANSPORT

Vérifiez au déballage que le réfrigérateur est en parfait état.

Les dégâts éventuellement subis pendant le transport doivent être signalés au responsable de ce transport le plus rapidement possible; au plus tard dans les sept jours suivant la date de livraison.

PLAQUE SIGNALÉTIQUE

Contrôlez sur la plaque signalétique que le modèle livré est le bon.

La pression de gaz correcte est....30 m b a r

La tension correcte est..... 230V.

La plaque signalétique est fixée à l'intérieur du réfrigérateur. Son contenu est normalement le suivant:

Modèle ....

N de produit.

Ndesérie ....

Ces renseignements étant nécessaires au cas où vous auriez besoin de contacter le service après-vente, il peut être utile de les noter ici.

TABLE DES MATIERES

UTILISATION 14

COMMANDES.... 14

MISE EN MARCHE.... 14

UTILISATION EN HIVER.... 14

RÉGLAGE DE LA TEMPÉRATURE ..... 14

SÉCURITÉ TRANSPORT ..... 14

STOCKAGE DES ALIMENTS.... 14

FABRICATION DE GLAÇONS.... 15

DÉGIVRAGE 15

NETTOYAGE.... 15

ARRET DU RÉFRIGÉRATEUR ..... 15

ENCAS DE PANNE 15

ENTRETIEN .... 16

QUELQUES CONSEILS UTILES .... 16

GARANTIE 16

SERVICE APRES-VENTE.... 16

CARACTÉRISTIQUES TECHNIQUES ..... 16

INSTALLATION 16

INVERSION DES GONDS 16

PANNEAU DE PORTE.... 16

ENCASTREMENT.... 17

VENTILATION DU GROUPE.... 17

RACCORDEMENT GAZ 17

BRANCHEMENT ÉLECTRIQUE ..... 18

UTILISATION

COMMANDES

Le réfrigérateur peut fonctionner sur secteur, en 12 V ou au gaz liquéfié. Pour passer de l'un à l'autre de ces modes d'alimentation, il convient d'utiliser les commandes de la fig. 3.

Le sélecteur de tension (A) peut être mis dans las positions 230 V, 12 V ou 0.

En alimentation sur secteur, la température du réfrigérateur est régulée par un thermostat (B).

L'alimentation au gaz est mise en route en tournant le bouton (C).

Le réfrigérateur est muni d'une sécurité qui coupe automatiquement l'arrivée de gaz en cas d'extinction de la flamme. Cette sécurité peut être déclenchée manuellement en appuyant sur la commande (C).

L'allumeur piézo-électrique produit une étincelle audessus du brûleur lorsque l'on appuie sur le bouton (D).

Un oeilleton, au fond du réfrigérateur, à gauche, permet de contrôler la flamme. Lorsque celle-ci est allumée, une lueur bleue est visible dans l'oeilleton.

MISE EN MARCHE

Les numéros de repérage renvoient à la fig. 3.

Attention!

N'utilisez qu'une seule source d'alimentation à la fois.

Fonctionnement au gaz liquéfié

Lors de la première utilisation du réfrigérateur ou à la suite d'une réparation ou d'un changement de la bouteille de gaz par exemple, il peut avoir pénétré de l'air dans le circuit de gaz. Il convient alors de chasser cet air en mettant en marche un court instant le réfrigérateur et les autres appareils à gaz éventuellement desservis par le même circuit, afin que la flamme puisse s'allumer sans difficulté.

Avant d'enclencher le fonctionnement au gaz:

1. Ouvrez la valve de fermeture de la bouteille de gaz (sans oublier de vérifier que le contenu de gaz est suffisant), ainsi que le robinet d'arrêt équipant éventuellement l'installation.
2. Contrôlez que le sélecteur de tension (A) est à l'arrêt.
3. Mettez le sélecteur gaz (C) dans la position MAX.
4. Appuyez sur la commande du dispositif de sécurité (C) et maintenez-la enfoncée tandis que vous appuyez à plusieurs reprises sur le bouton de l'allumeur piézo-électrique (D).
5. Vérifiez l'allumage du brûleur dans l'oeilleton.
6. Maintenez la commande (C) du dispositif de sécurité enfoncée pendant encore 10 à 15 secondes.
7. Relâchez cette commande et contrôlez à nouveau que la flamme est allumée.

Pour arrêter le fonctionnement au gaz, tournez le bouton (C) sur la position ●.

Alimentation secteur (230 V)

• Coupez l'arrivée de gaz en fermant le robinet (C);
• Mettez le sélecteur de tension (A) dans la position 230 V;
• Mettez le thermostat électrique (B) dans la position 7;

Alimentation 12 V

Le fonctionnement en alimentation 12 V ne doit être utilisé que durant les trajets (lorsque le moteur du véhicule est en marche), sinon la batterie ne tarderait pas à se décharger.

• Coupez, le cas échéant, l'alimentation gaz;
• Positionnez le sélecteur de tension (A) sur 12 V;

UTILISATION EN HIVER

Contrôlez que les grilles de ventilation et l'orifice d'évacuation des gaz de combustion ne sont pas obturées par la neige, les feuilles mortes, etc.

La grille de ventilation ELECTROLUX modèle A 1609 (fig. 11) peut être équipée de volets spéciaux pour l'hiver, modèle WA 111, pour protéger le groupe frigorifique de l'air extérieur trop froid. Ces volets peuvent être mis en place lorsque la température extérieure descend au-dessous de 10° C et doivent l'être obligatoirement au-dessous de 0° C.

Nous recommandons également de monter ces volets lorsque le véhicule est remisé pour l'hiver.

RÉGLAGE DE LA TEMPÉRATURE

Les numéros de repérage renvoient à la fig. 3.

Une fois mis en marche, le réfrigérateur demande plusieurs heures pour atteindre la température désirée.

En alimentation sur secteur, la température du réfrigérateur est réglée par un thermostat, dont le bouton (B) doit être mis sur la position 3-5. Si vous désirez une température plus basse, choisissez alors un chiffre plus élevé.

En alimentation 12 V le groupe frigorifique fonctionne en permanence.

Pour enclencher le fonctionnement au gaz liquéfié, le bouton (C) doit toujours être préablement dans la position ``max''. Si la température ambiante dépasse 25° C et/ ou si la porte du réfrigérateur est ouverte fréquemment, ce bouton est alors à laisser dans cette position. Au-dessous de 25° C, mettez le bouton sur ``mid'', et au-dessous de 10° C sur ``min'', afin d'éviter que la température à l'interieur du compartiment principal ne descendé au-dessous de zéro.

SÉCURITÉ TRANSPORT

Assurez-vous que la sécurité transport est verrouillée lorsque la caravane roule.

La sécurité transport située au-dessus de la porte a deux positions. L'une permet de maintenir la porte hermétiquement fermée, tandis que l'autre est une position d'aération qui laisse la porte légèrement entrouverte lorsque le réfrigérateur ne sert pas.

STOCKAGE DES ALIMENTS

Placez toujours les aliments dans des récipients couverts et ne les mettez pas dans le réfrigérateur alors qu'il sont encore chauds; laissez-les d'abord refroidir.

Ne jamais conserver dans le réfrigérateur des produits susceptibles de dégager des gaz inflammables.

Le conservateur 2 étoiles (**) est prévu pour le stockage de surgelés et la fabrication de glaçons. Il ne doit par contre pas être utilisé pour congeler des aliments frais.

Ne jamais placer de bouteilles ou de boîtes contenant des boissons gazeuses dans le conservateur; elles risqueraient d'éclater sous l'effet du gel.

La plupart des aliments surgelés peuvent être stockés dans le conservateur pendant environ un mois. La durée de stockage peut toutefois varier d'un produit à l'autre, c'est pourquoi il est important de respecter les délais indiqués sur les emballages.

FABRICATION DE GLAÇONS

Remplissez le bac à glace d'eau potable fraîche en laissant quelques millimètres au-dessous de son bord supérieur et posez-le sur l'étagère à l'intérieur du conservateur.

Pour accélérer la fabrication des glaçons, il est possible de mettre temporairement le bouton de commande du thermostat sur sa position maxi. N'oubliez pas ensuite de revenir au réglage initial, faute de quoi la température à l'intérieur du réfrigérateur descendrait trop bas.

DÉGIVRAGE

Il se forme progressivement sur les surfaces réfrigérantes une couche de givre qu'il ne faut pas laisser devenir trop épaisse, car elle fait alors office de couche isolante nui-sant à l'efficacité du réfrigérateur.

Contrôlez la formation de givre une fois par semaine et dégivrez lorsque la couche atteint une épaisseur d'environ 3 mm.

Pour dégivrer, arrêtez le réfrigérateur et videz-le de son contenu, sans oublier le bac à glace. Il est éventuellement possible d'accélérer le dégivrage en remplissant le bac à glace d'eau chaude et en le plaçant à l'intérieur du conservateur.

N'essayez pas par contre de dégivrer plus vite en utilisant un appareil de chauffage électrique, qui risquerait d'en-dommager les surfaces en matière plastique de l'intérieur du réfrigérateur. Il ne faut pas non plus gratter le givre avec un ustensile tranchant.

L'eau de dégivrage s'écoule par un conduit dans le bac d'évaporation situé au dos du réfrigérateur où elle s'evapore automatiquement. Le dégivrage achevé, essuyez et séchez le réfrigérateur, puis remettez-le en marche.

Remettez en place les aliments, mais attendez pour fabriquer des glaçons que le réfrigérateur soit à nouveau suffisamment froid.

NETTOYAGE

Nettoyez régulièrement l'intérieur du réfrigérateur.

Utilisez un chiffon légèrement imbibé d'une solution de bi-carbonate de soude, à raison d'une cuillerée à café dans un litre d'eau chaude, pour nettoyer l'intérieur du réfrigérateur et les accessoires.

Ne jamais utiliser de détergents, de poudre à récurer ou de cires liquides fortement aromatisées pour nettoyer l'intérieur du réfrigérateur, car ceux-ci pourraient endommager les surfaces de l'appareil ou y laisser une odeur persistante.

Essuyez également l'extérieur de temps en temps avec un linge humide imbibé d'une petite quantité de détergent, à l'exception toutefois du joint d'étanchéité de la porte, qui doit être uniquement nettoyé à l'eau et au savon, puis séché avec soin.

Brossez aussi de temps à autre le groupe frigorifique, au dos du réfrigérateur, mais en vous assurant préalablement que l'appareil est arrêté.

Si vous ne comptez pas utiliser votre réfrigérateur pendant un certain temps:

• Fermez le robinet d'arrêt équipant le circuit de gaz qui alimente le réfrigérateur;
• Mettez le sélecteur de tension (A), Fig. 3, sur 0;
• Mettez le sélecteur gaz (C) sur •;
• Videz le réfrigérateur. Dégivrez et nettoyez-le comme indiqué plus haut, puis laissez la porte du réfrigérateur et celle du conservateur entrouvertes par l'intermédiaire de la sécurité transport.

EN CAS DE PANNE

Contrôlez les points suivants avant de demander l'intervention d'un technicien:

1. Les directives de MISE EN MARCHE DU REFRIGERA-TEUR, ont-elles été suivies à la lettre?
2. Le réfrigérateur est-il de niveau dans tous les sens?
3. Est-il possible de mettre le réfrigérateur en marche avec l'une des sources d'alimentation pour lesquelles il est prévu?
4. Si le réfrigérateur ne fonctionne pas en alimentation gaz, contrôlez que:

- la bouteille de gaz n'est pas vide;

- tous les robinets et valves situés sur le circuit de gaz sont ouverts.

1. Si le réfrigérateur ne fonctionne pas en alimentation 12 V, contrôlez que:

2. le réfrigérateur est relié à une source d'alimentation 12 V;

3. le fusible situé sur le circuit 12 V est intact;

4. la batterie n'est pas à plat.

5. Si le réfrigérateur ne fonctionne pas en alimentation secteur, contrôlez que:

- le réfrigérateur est relié à une source d'alimentation 230 V;

- le fusible de ligne est intact.

Si la production de froid est insuffisante, la raison peut être l'une des suivantes:

1. La ventilation ne s'effectue pas correctement, du fait de la présence d'objets étrangers obstruants les orifices de circulation d'air.
2. L'évaporateur est couvert d'une épaisse couche de givre.

3. Le réglage de la température est incorrect.

4. La pression de gaz est incorrecte (vérifiez le détendeur sur la bouteille de gaz).

5. La température ambiante est trop élevée.
6. Une quantité excessive d'aliments a été mise en même temps dans le réfrigérateur.
7. La porte n'est pas bien fermée ou le joint est défectueux.
8. Le réfrigérateur fonctionne sur plusieurs sources d'alimentation à la fois.

Si après ces contrôles le réfrigérateur ne fonctionne toujours pas, demandez l'intervention d'un technicien.

Le circuit frigorifique hermétique ne doit en aucun cas être ouvert, car il contient des produits chimiques corrosifs à haute pression.

ENTRETIEN

Vérifiez régulièrement le tuyau du gaz, pour vous assurer qu'il ne présente ni craquelures ni traces d'usure marquées Vérifiez également que la date de péremption indiquée sur le tuyau n'est pas dépassée. Pour contrôler l'étanchéité des raccords, il est par ailleurs possible d'utiliser une solution d'eau savonneuse. Ne vous servez surtout pas d'une flamme. Si vous suspectez une fuite ou tout autre défaut, demandez l'intervention d'un technicien.

Nous recommandons d'autre part un contrôle annuel du réfri-gérateur par un spécialiste.

QUELQUES CONSEILS UTILES

Contrôlez que:

• le réfrigérateur ne fonctionne pas sur 12 V lorsque vous êtes en stationnement, au risque de décharger en peu de temps votre batterie;
• le réfrigérateur est dégivré périodiquement;
• il est propre et sec, et que sa porte est laissée entrouverte lorsqu'il doit demeurer inutilisé pendant un certain temps;
• les liquides et aliments dégageant une forte odeur sont enfermés dans des récipients hermétiques;
• les ouvertures de ventilation ne sont pas obstruées;
• la porte est verrouillée avec la sécurité transport lorsque la caravane roule;
• le réfrigérateur fonctionne avec une seule source d'alimentation à la fois.

GARANTIE

Le réfrigérateur est couvert par une garantie d'un an, dans la mesure où il fait l'objet d'une utilisation normale et conforme aux présentes directives d'utilisation et d'installation.

Il est également couvert par une garantie européenne dans les conditions précisées dans la brochure fournie avec l'appareil.

SERVICE APRES-VENTE

Pour les interventions de service après-vente et les pièces de rechange, veuillez vous adresser à votre distributeur ou bien telephoner pour tous renseignements au

Siege DOMETIC-LOISIRS teleph. (16-1)-44 62 21 84

CARACTERIST. TECHNIQUES RM 4203

Dimensions totales

Hauteur (commandes comp.).....606mm
Largeur 486 mm
Profondeur (groupe frigor. comp.)
porte non comprise .....440mm
comprise....480mm

Dimensions d'encastrement

Hauteur 610mm
Largeur 490mm
Profondeur....460mm

Volume

Brut 601
Net 511
Conservateur.... 61

Poids (sans emballage) 21 kg

Alimentation électrique

Puissance absorbée
230V....105W
12V.... 100W
Consommation/24 h ..... 2,3 kWh

Alimentation gaz

Puissance absorbée .... 186 W
Puissance absorbée, veilleuse.....86W

Consommation/24 h

max....0,35 kg

mid....0,24 kg

min....0,16 kg

Agent frigorigène ....Ammoniaque

INSTALLATION

INVERSION DES GONDS

Pour modifier le sens d'ouverture de la porte, il convient d'inverser les gonds comme suit:

• Dévissez l'axe du gond supérieur, en faisant attention de ne pas égarer les rondelles/ douilles.
• Déchrochez la porte de l'axe du gond inférieur.
• Dévissez la sécurité tarnsport et remontez-la du côte opposé.
• Extrayez avec précaution les bouchons plastiques obturant les trous de la sécurité transport (Fig. 10).
• Échangez les bouchons plastiques dans les trous libérés.
• Accrochez la porte sur l'axe inférieur et remontez l'axe supérieur avec ses rondelles/ douilles, à son nouvel emplacement.
• Vérifiez que la porte ferme bien et qu'elle est étanche sur tout son pourtour.

PANNEAU DE PORTE

Le panneau de porte est facile à mettre en place ou à changer. Ce panneau doit avoir les dimensions suivantes:

Hauteur 532mm
Largeur 453mm
Epaisseur ..... m a x 3,8 m m

• Enlevez la porte, voir INVERSION DES GONDS;
• Retirez la bande décorative inférieure, puis enlevez le panneau en le faisant glisser vers le bas;
• Mettez le nouveau panneau en place en le faisant glisser le plus loin possible vers le haut;
• Remettez en place la bande décorative.

INSTALLATION/ENCASTREMENT DU REFRIGERATEUR

Installation en plein air

• Installez le réfrigérateur à l'abri de la pluie, du rayonnement direct du soleil et des courants d'air.
• L'emplacement choisi doit être frais et bien ventilé, afin d'éviter tout enrichissement des gaz de combustion du brûleur.
• Les orifices de ventilation situés à la partie supérieure du réfrigérateur ne doivent pas être obturés.
• Placez le réfrigérateur sur un support stable, pour empêcher qu'il ne bascule lorsque vous ouvrez la porte (quand celle-ci contient des bouteilles ou autres).
• Le support choisi doit également être horizontal. Contrôlez avec un niveau à bulle et calez le réfrigérateur si nécessaire.

Installation à l'intérieur d'un local

La pièce doit avoir un volume (longueur x largeur x hauteur) d'au moins 20 m ^3 et comporter une fenêtre (ouvrable) ou une porte donnant sur l'extérieur.

Il est important que le réfrigérateur ne soit pas exposé au rayonnement d'une source de chaleur telle que poêle, radiateur ou autre.

Pour que la réfrigération soit la meilleure possible, il est essentiel que l'air puisse circuler librement au-dessus du groupe frigorifique au dos de l'appareil.

Le réfrigérateur est prévu pour installation indépendante, à une distance d'au moins 5 cm de cloisons latérales éventuelles.

Si le réfrigérateur doit être encastré, des ouvertures d'une section suffisante doivent être prévues pour l'admission et l'évacuation de l'air de ventilation du groupe frigorifique, comme le montre la fig. 1. Les codes utilisés sur l'illustration ont les significations suivantes:

F Arrivée d'air

G Sortie d'air vers le haut

H Idem sur le devant (option)

Installation à l'intérieur d'une caravane ou d'un camping-car

Le réfrigérateur doit être installé dans une niche (fig. 1) ayant les dimensions indiquées dans les CARACTERISTIQUES TECHNIQUES.

La ventilation du groupe frigorifique est assurée par l'intermédiaire de deux ouvertures pratiquées dans la paroi extérieure du véhicule. Ces ouvertures doivent être munies de grilles appropriées, ayant une section de passage libre d'au moins 250 cm². Des grilles spécialement conçues pour cette utilisation peuvent être fournies par DOMETIC (Modèle A 1609).

Les parois latérales du réfrigérateur comportent quatre bagues plastiques avec vis permettant de fixer l'appereil dans la niche, voir fig. 4. Les parois latérales de la niche et/ou les tasseaux de renfort pour la fixation du réfrigérateur doivent être conçus de telle sorte que les vis ne bougent pas même lorsqu'elles sont soumises aux efforts que leur imposent les mouvements du véhicule en marche.

Lorsque le réfrigérateur est correctement positionné, vissez les vis, à travers son enveloppe extérieure, dans les parois de la niche. L'espace entre réfrigérateur et niche ne doit pas dépasser 3 mm de chaque côté. Si nécessaire, prévoyez des baguettes de remplissage ou similaires.

Nota: Cela est le seul mode de fixation autorisé. Les vis qui pénétreraient dans l'isolation du réfrigérateur en n'importe quel autre point risqueraient d'endommager les composants enrobés dans la mousse ou le câblage électrique.

Les gaz de combustion doivent être évacués à l'extérieur par un conduit muni d'un coupe-tirage, qu'il est possible de commander séparément ou d'acheter par l'intermédiaire du SAV.

La distance entre le conduit d'évacuation des gaz de combustion et tout matériau inflammable ne doit être nulle part inférieure à 20 mm. L'espace entre le conduit et le pourtour de l'ouverture de passage dans la paroi est à remplir de laine de verre, que l'on protège ensuite par un habillage en tôle approprié. En ce qui concerne l'évacuation des gaz de combustion, voir fig. 5.

La grille DOMETIC supérieure intègre un orifice d'évacuation des gaz de combustion, fig. 7. Celui-ci peut être utilisé au lieu de l'orifice conventionnel, ce qui facilite alors d'autant l'installation.

Un trou d'un diamètre de 40 mm doit être fait sous le réfrigérateur, près du brûleur, dans l'éventualité d'une fuite pour permettre au gaz plus lourd que l'air de s'échapper.

RACCORDEMENT GAZ

Le réfrigérateur est conçu pour fonctionner au gaz liquéfié,

• de type propane, sous une pression de 37 mbars,
• et de type butane sous une pression de 28 mbars.

ATTENTION!

Assurez-vous que la pression du gaz alimentant le réfrigérateur est correcte. Contrôlez-la sur le déten- deur équipant la bouteille de gaz

Il n'est par contre pas prévu pour le gaz de ville ou le gaz naturel.

La fig. 6 montre le circuit de gaz. Le thermocouple (O), monté sur le brûleur (P), génère un courant électrique à travers la sécurité allumage (N) aussi longtemps que la flamme brûle et que l'alimentation en gaz est ouverte. Le robinet (M) permet d'ouvrir et couper manuellement cette alimentation. Il comporte également une position ``min", utilisée par temps froid. L'allumeur piézo (L) est relié à la bougie (Q), et le conduit d'alimentation en gaz (K) est muni d'un raccord fileté (J) R 1/4 avec pas à gauche.

... en plein air

Dans ce type d'installation, le réfrigérateur est relié par un flexible à la bouteille de gaz. Utilisez exclusivement un flexible homologué pour le gaz liquéfié, muni de raccords fixes.

Montez tout d'abord le détendeur (voir ci-dessus) sur la bouteille. Contrôlez que le joint en caoutchouc de la valve de la bouteille est propre et en bon état, ainsi que la surface d'étanchéité du détendeur. L'écrou doit être serré uniquement à la main, au risque autrement d'écraser le joint en caoutchouc.

Procédez comme suit au raccordement, fig. 6/9:

• Couchez le réfrigérateur sur le côté.
• Vissez le raccord du flexible sur l'embout (J), à la main, jusqu'à butée. (Nota: Le pas est à gauche).
• Serrez l'écrou avec une clé, sans forcer, tout en maintenant simultanément avec une autre clé les six pans de l'embout.
• Raccordez de la même manière l'extrémité opposée du flexible sur le détendeur de la bouteille.

- Ouvrez la valve de la bouteille pour mettre le flexible sous pression.

- Contrôlez l'étanchéité des deux raccords en les badi-geonnant avec de l'eau savonneuse (bulles d'air en cas de fuites). S'ils sont insuffisamment étanches, resserrez-les avec précaution, comme indiqué ci-dessus, jusqu'à ce qu'il n'y ait plus de bulles.

- Contrôlez de même l'étanchéité entre l'embout (J) et le conduit (K), et resserrez le cas échéant.

- Contrôlez également le raccordement entre la bouteille et le détendeur. En cas de fuite constatée: nettoyez et vérifiez l'état de la surface d'étanchéité. En cas de défectuosité: remplacez la bouteille (rapportez-la au distributeur), à l'exclusion de toute utilisation de produit d'étanchéité du commerce.

NOTA: Si les fuites persistent, adressez-vous au SAV.

... à l'intérieur d'un local

L'installation gaz doit être effectuée conformément aux réglementations en vigueur.

Raccordez l'une des extrémités d'un flexible pour gaz liquéfié de 1,5 m de longueur sur l'embout (J), fig. 6, et l'extrémité opposée sur le détendeur de la bouteille de gaz, comme le montre la fig. 9, ou sur un robinet de fermeture monté sur le circuit de gaz permanent de l'habitation.

... à l'intérieur d'une caravane ou d'un camping-car.

L'installation au gazdoit être effectuée conformément aux directives en vigueur à la date de cette installation. Les impératifs suivants doivent être entre autres respectés:

• Un tuyau homologué pour gaz liquéfié doit être raccordé sur l'embout que comporte le réfrigérateur. La longueur de ce tuyau ne doit pas dépasser 1,5 m.
• Ce tuyau doit être relié à la bouteille de gaz par l'intermédiaire d'un détendeur permettant d'alimenter le réfrigérateur sous une pression de 37 mbars ou 28 mbars suivant le gaz (propane ou butane).
• Le tuyau doit être muni de colliers au niveau des raccords.
• Les ouvertures ménagées dans les parois ou le plancher pour le passage du tuyau de gaz doivent être munies de protections contre le frottement.
• Un robinet d'arrêt d'un type agréé doit être monté sur une paroi ou au sol en un endroit facilement accessible à proximité du réfrigérateur.

Une fois achevée, l'installation doit faire l'objet d'un contrôle de pression de la part d'un technicien qualifié.

BRANCHEMENT ÉLECTRIQUE

Alimentation secteur (230 V)

Contrôlez que la tension indiquée sur la plaque signalétique correspond à celle du secteur (230 V).

Branchez le câble d'alimentation du réfrigérateur sur une prise secteur accessible.

Les câbles électriques doivent être tirés et disposés de telle sorte qu'ils ne puissent en aucun cas être en contact avec des éléments chauds ou à bords vifs du réfrigérateur.

Alimentation 12 V

Branchez le réfrigérateur sur la batterie ou l'alternateur du véhicule par l'intermédiaire d'un câble direct. Pour éviter les chutes de tension, la section de ce câble doit être au minimum de 2.5 mm ^2 si sa longueur est inférieure à 9 m, et au minimum de 4 mm ^2 si elle excède 9 mètres.

Pour que le réfrigérateur fonctionne de manière satisfaisante, il convient de munir le conducteur (+) d'un fusible de 16 A max.

Pour éviter que le réfrigérateur ne décharge la batterie, assurez-vous que l'alimentation de la caravane est coupée lorsque le moteur du véhicule tracteur est arrêté, par exemple en montant un relais de contrôle d'allumage.

Schéma de câblage: voir fig. 8.

La signification des chiffres et lettres utilisés dans les schémas de câblage est la suivante:

I. Diagramme alimentation secteur
II. Diagramme alimentation 12 V
S. Elément chauffant 12 V
T. Interrupteur, alimentation 12 V/230 V
U. Thermostat électrique
V. Elément chauffant, 230 V
