BEDIENUNGSANLEITUNG RM 4203 DOMETIC

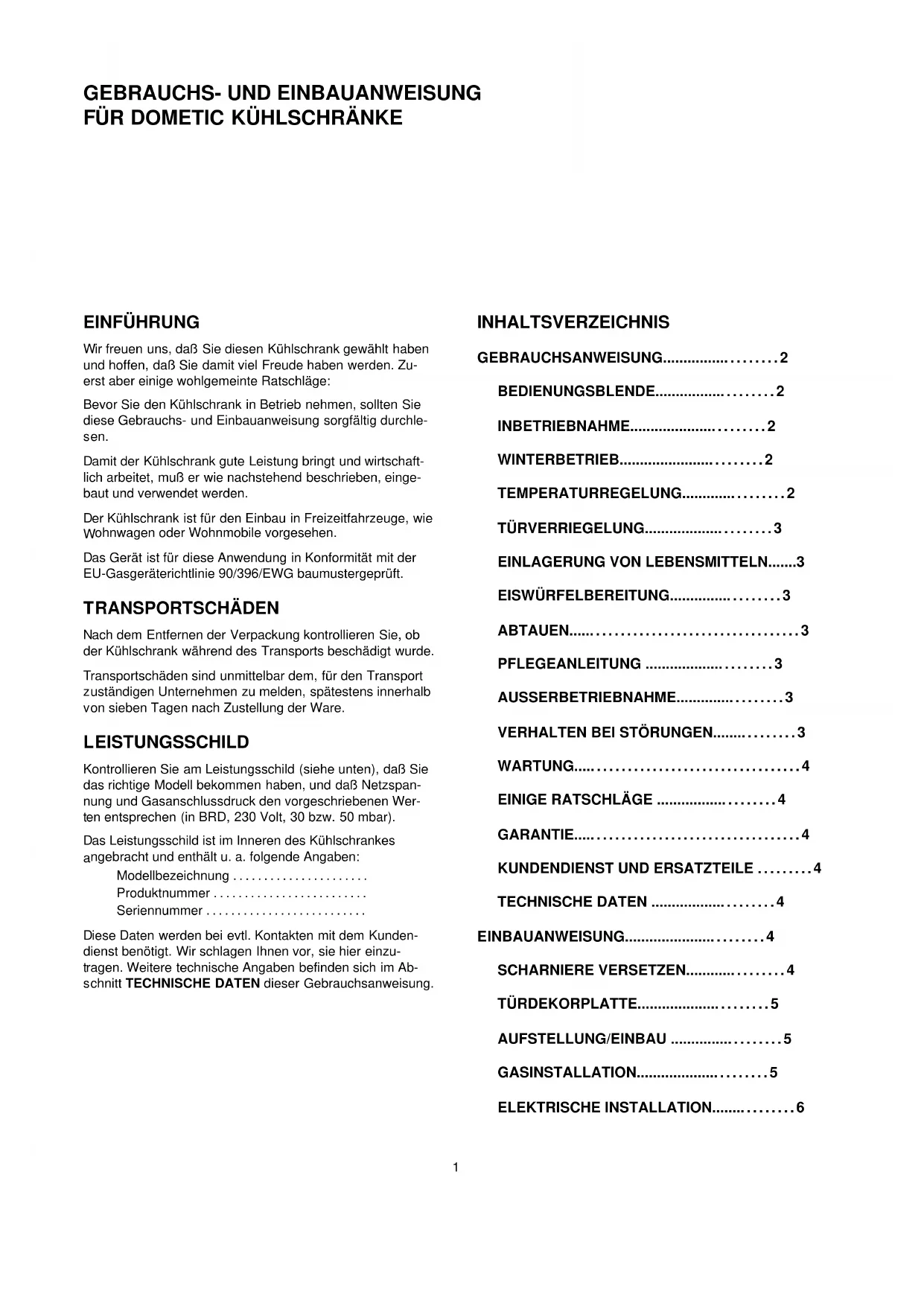

GEBRAUCHS- UND EINBAUANWEISUNG FÜR DOMETIC KÜHLSCHRÄNKE

EINFÜHRUNG

Wir freuen uns, daß Sie diesen Kühlschrank gewählt haben und hoffen, daß Sie damit viel Freude haben werden. Zu- erst aber einige wohlgemeinte Ratschläge:

Bevor Sie den Kühlschrank in Betrieb nehmen, sollten Sie diese Gebrauchs- und Einbauanweisung sorgfältig durchlesen.

Damit der Kühlschrank gute Leistung bringt und wirtschaftlich arbeitet, muß er wie nachstehend beschrieben, eingebaut und verwendet werden.

Der Kühlschrank ist für den Einbau in Freizeitfahrzeuge, wie Wohnwagen oder Wohnmobile vorgesehen.

Das Gerät ist für diese Anwendung in Konformität mit der EU-Gasgeräterichtlinie 90/396/EWG baumustergeprüft.

TRANSPORTSCHÄDEN

Nach dem Entfernen der Verpackung kontrollieren Sie, ob der Kühlschrank während des Transports beschädigt wurde.

Transportschäden sind unmittelbar dem, für den Transport zuständigen Unternehmen zu melden, spätestens innerhalb von sieben Tagen nach Zustellung der Ware.

LEISTUNGSSCHILD

Kontrollieren Sie am Leistungsschild (siehe unten), daß Sie das richtige Modell bekommen haben, und daß Netzspannung und Gasanschlussdruck den vorgeschriebenen Werten entsprechen (in BRD, 230 Volt, 30 bzw. 50 mbar).

Das Leistungsschild ist im Inneren des Kühlschrankes angebracht und enthält u. a. folgende Angaben:

Modellbezeichnung ....

Produktnummer ....

Seriennummer ....

Diese Daten werden bei evtl. Kontakten mit dem Kundendienst benötigt. Wir schlagen Ihnen vor, sie hier einzutragen. Weitere technische Angaben befinden sich im Abschnitt TECHNISCHE DATEN dieser Gebrauchsanweisung.

INHALTSVERZEICHNIS

GEBRAUCHSANWEISUNG......2

BEDIENUNGSBLENDE......2

INBETRIEBNAHME....2

WINTERBETRIEB....2

TEMPERATURREGELUNG......2

TÜRVERRIEGELUNG......3

EINLAGERUNG VON LEBENSMITTELN.....3

EISWÜRFELBEREITUNG......3

ABTAUEN....3

PFLEGEANLEITUNG .... 3

AUSSERBETRIEBNAHME....3

VERHALTEN BEI STÖRUNGEN....3

WARTUNG......4

EINIGE RATSCHLÄGE ....4

GARANTIE....4

KUNDENDIENST UND ERSATZTEILE .....4

TECHNISCHE DATEN 4

EINBAUANWEISUNG......4

SCHARNIERE VERSETZEN......4

TÜRDEKORPLATTE......5

AUFSTELLUNG/EINBAU 5

GASINSTALLATION....5

ELEKTRISCHE INSTALLATION......6

GEBRAUCHSANWEISUNG

BEDIENUNGSBLENDE

Der Kühlschrank kann entweder mit 230 V, 12 V oder Flüssig-gas betrieben werden. Die Betriebsart wird mit Hilfe der Bedienungselemente an der Blende (Fig. 3), eingestellt.

Der elektrische Wahlschalter (A) hat drei Stellungen und zwar 230 V, 12 V oder 0 (aus).

Die Temperatur im Hauptkühlfach wird bei Netzbetrieb mit dem Drehknopf (B) des Thermostaten geregelt.

Die Gaszufuhr wird durch Drehen am Knopf (C) gesperrt, bzw. geöffnet. Drei verschiedene Gasleistungen können dabei eingestellt werden.

Der Kühlschrank hat eine Zündsicherung, die selbsttätig die Gaszufuhr schließt, wenn die Flamme ausgeht. Beim Einschal-ten des Gasbetriebes muß man die Sicherung manuell öffnen, indem man den Knopf (C) eindrückt.

Wenn der Knopf (D) des Piezozünders eingedrückt wird, springt ein Zündfunke am Brenner über.

Links unten im Kühlschrankinneren befindet sich ein Schauglas, durch welches ein blaues Licht ersichtlich ist, wenn die Flamme brennt.

INBETRIEBNAHME DES GERÄTES

Die Positionsnummern im Text beziehen sich auf Fig. 3.

Warnung:

Schalten Sie bitte jedesmal nur eine Energiequelle ein!

Gasbetrieb

Der Kühlschrank ist ausschließlich für einen Betrieb mit Flüssiggas (Propan/Butan) vorgesehen. Der Betriebsdruck muß unbedingt der Angabe am Typenschild entsprechen. Vergleichen Sie sie bitte mit den Angaben des Druckminderers an der Flüssiggasflasche.

Bei der ersten Inbetriebnahme sowie nach Kundendienst Flaschenwechsel o. ä., können die Gasleitungen Luft enthalten. Sie sollten durch kurze Inbetriebnahme des Kühlschrankes und evtl. anderer Gasgeräte (Herd etc.) entlüftet werden, damit das Gas ohne Verzögerung zündet.

Bevor Sie den Gasbetrieb einschalten:

1. Gegebenenfalls das Gasabsperrventil an der Gasflasche sowie das bordseitige Geräteventil öffnen (Kontrolle, daß Gas in der Flasche vorhanden ist).
2. Kontrollieren Sie, daß der Netz- und der 12V-Betrieb ausgeschaltet sind.

Dann gehen Sie wie folgt vor:

1. Gasregelventil (C) auf Stellung "max" bringen.

2. Bei eingedrücktem Knopf (C) der Zündsicherung, Druckknopf (D) des Piezozünders alle 2-3 Sekunden betätigen, bis die Flamme zündet.

3. Daß die Flamme brennt, kann im Schauglas beobachtet werden.

4. Halten Sie den Knopf (C) noch 10-15 Sekunden eingedrückt.

5. Danach loslassen und kontrollieren, daß die Flamme weiterbrennt.

Der Gasbetrieb wird ausgeschaltet, indem man den Knopf (C) auf ``•" stellt.

230 V Betrieb

Bevor Sie den Kühlschrank in Betrieb nehmen, prüfen Sie bitte, daß die Spannung des Hausanschlusses oder des Campingplatzes mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Dann gehen Sie wie folgt vor:

• Gasbetrieb gegebenenfalls abstellen.
• Spannungswahlschalter (A) in Stellung 230 V bringen.
• Drehknopf des Thermostaten (B) auf die höchste (kälteste) Stufe bringen.

12 V Betrieb

Der 12 V-Betrieb sollte nur während der Fahrt (bei laufendem Motor des Fahrzeuges) verwendet werden, da sonst die Batterie schnell entladen wird.

• Den Gasbetrieb gegebenenfalls ausschalten.
• Spannungswahlschalter (A) in Stellung 12 V bringen.

WINTERBETRIEB

Kontrollieren Sie bitte, daß die Lüftungsgitter und die Abgasführung nicht von Schneetrieb, Blättern o. dgl. zugesetzt werden.

DOMETIC Lüftungsgitter A 1620 (Fig. 11), können mit speziellen Winterabdeckungen, Modell WA 120, versehen werden, die das Kühlaggregat gegen allzu kalte Luft schützen. Die Abdeckungen sollten montiert werden, wenn die Aussentemperatur unter etwa 10° C sinkt. Unter 0° C sollten sie montiert sein.

Es wird empfohlen, die Winterabdeckungen auch zu montieren, wenn das Fahrzeug längere Zeit außer Betrieb genommen wird.

TEMPERATURREGELUNG

Die Positionsnummern beziehen sich auf Fig. 3.

Ein Absorptionskühlgerät arbeitet völlig geräuschlos. Etwa eine Stunde nach dem Einschalten sollte das Tiefkühlfach kalt werden. Bis der Kühlschrank die normale Betriebstemperatur erreicht hat, dauert es 6-10 Std. (abhängig von der Umgebungstemperatur). Wenn der Schrank mit Lebensmitteln beladen ist, dauert die Abkühlzeit länger (8-18 Std.). Man sollte also, wenn möglich, schon vor einer Reise den Schrank einschalten und gegebenenfalls vorgekühlte Lebensmittel einlagern.

Bei 230 V Betrieb ist der elektrische Thermostat wirksam und erlaubt die kontinuierliche Regelung der Temperatur im Kühlschrank. Normalerweise wird der Drehknopf (B) in Stellung 3-5 gesetzt. Wenn Sie eine niedrigere (kältere) Temperatur wünschen, drehen Sie bitte den Knopf auf eine höhere Stufe.

Bei 12 V Betrieb arbeitet das Kühlaggregat ununterbrochen.

Der Gasbetrieb sollte immer mit dem Knopf (C) des Gasregelventils in Stellung ``max'' eingeschaltet werden. Hat die Umgebungstemperatur 25° C oder mehr erreicht und/oder wird der Kühlschrank häufig geöffnet, sollte der Knopf in dieser Stellung bleiben. Wenn die Umgebungstemperatur unter 25° C absinkt, sollte man auf Stellung ``mid'' gehen und unter 10° C auf ``min'', um evt. Überfrieren im Hauptkühlfach zu vermeiden.

TÜRVERRIEGELUNG

Die arretierbare Türverriegelung hat zwei Positionen. Die erste (geschlossen) wird während der Fahrt benutzt und die zweite (leicht geöffnet), wenn der Kühlschrank für längere Zeit außer Betrieb genommen wird.

EINLAGERUNG VON LEBENSMITTELN

Bewahren Sie die Lebensmittel immer in geschlossenen Behältern, Alufolie o. dgl., auf. Nie warme Lebensmittel in den Kühlschrank einlagern sondern erst auf Zimmertemperatur abkühlen lassen.

Waren, die leichtflüchtige, brennbare Gase abgeben können, dürfen nicht im Kühlschrank aufbewahrt werden.

Das ( ^** ) Frosterfach ist für die Eiswürfelbereitung und für die Aufbewahrung gefrorener Lebensmittel, wie z. B. Speiseeis, vorgesehen. Es ist nicht zum Einfrieren von Lebensmitteln geeignet.

Die meisten gefrorenen Lebensmittel können im Frosterfach bis zu einem Monat aufbewahrt werden. Aber die Zeit kann unterschiedlich sein, und es sollten die Anweisungen auf der Verpackung befolgt werden.

EISWÜRFELBEREITUNG

Zur Eisbereitung wird die Eisschale mit Wasser gefüllt und auf die Kühlplatte im Tiefkühlfach gestellt. Für schnellere Eisbereitung den Regler dabei auf höchste Stufe stellen. Vergessen Sie aber nicht, ihn nachher zurückzustellen.

ABTAUEN

Mit der Zeit bildet sich Reif auf den Kühlrippen im Hauptkühlfach. Spätestens wenn die Reifschicht etwa 3 mm beträgt, muß man abtauen, um Leistungsverluste zu vermeiden.

Der Kühlschrank wird abgestellt, Lebensmittel und Eisschale herausgenommen und die Tür(en) aufgestellt. Sie sollten dem Kühlschrank aber keine Fremdwärme zuführen und auch nicht versuchen, mit scharfen Gegenständen den Frost abzukratzen.

Das Tauwasser läuft in eine Tropfschale oder -rinne, von dort durch einen Schlauch durch die Rückwand des Kühlschrankes zu einem Auffangbehälter am Kühlaggregat. Dort verdunstet das Wasser von selbst. Das Tauwasser im Frosterfach sollte mit einem Tuch aufgenommen werden.

Nach dem Abtauen wird der Schrank mit einem Lappen trocken-gewischt, wieder angeschaltet und die Lebensmittel hinein-gelegt. Mit der Eiswürfelbereitung sollten Sie jedoch bis zum nächsten Tag warten.

PFLEGEANLEITUNG

Den Kühlschrank zuerst ausschalten und abtauen, wie zuvor beschrieben. Lose Teile (Etageren, Tragroste usw.) ausbauen, spülen und trocknen. Einen Lappen mit lauwarmem Wasser, (evtl. mit Zusatz von einem milden Reinigungsmittel) anfeuchten und damit den Schrank von innen auswischen. Danach mit einem weichen Tuch abtrocknen.

Die PVC-Dichtungen der Türen auch mit einem feuchten Lappen abwischen und von Zeit zu Zeit mit Talkumpuder abreiben. Nie Scheuermittel, aggressive Reinigungsmittel, stark parfümierte Produkte, Wachs o. ä. verwenden.

Bei Gelegenheit das Kühlaggregat hinten am Schrank von Staub befreien, besonders die Rohrschlangen und zwischen den Rippen. Dabei sollte der Kühlschrank abgeschaltet sein.

AUSSERBETRIEBNAHME

Wird der Kühlschrank für längere Zeit nicht benutzt, sollte er außer Betrieb genommen werden.

• Das Gas an evtl. vorhandenem Absperrventil abschalten.
  • Elektroschalter auf 0 stellen.
  • Gasabsperrventil auf • stellen.
• Den Kühlschrank entleeren, abtauen und reinigen wie vorher beschrieben. Die Tür des Kühlschrankes und des Frosterfaches leicht geöffnet lassen und ggf. mit der Türverriegelung in dieser Position arretieren.

VERHALTEN BEI STÖRUNGEN

Bevor Sie den Kundendienst anrufen, kontrollieren Sie, ob:

1. die Anweisungen im Abschnitt EINSCHALTEN DES KÜHLSCHRANKES befolgt wurden.
2. der Kühlschrank waagerecht steht.
3. es möglich ist, den Kühlschrank mit wenigstens einer der vorhandenen Energiequellen zu betreiben.
4. Wenn der Kühlschrank mit Flaschengas nicht funktioniert, kontrollieren Sie:

• ob die Gasflasche leer ist.
- ob alle zwischengeschalteten Ventile geöffnet sind.

1. Wenn der Kühlschrank nicht auf 12 V funktioniert, kontrollieren Sie:

• ob 12 V angeschlossen ist.
- ob die bordseitige 12 V-Sicherung intakt ist.
- ob die Batterie nicht entladen ist.

1. Wenn der Kühlschrank nicht auf 230 V funktioniert, kontrollieren Sie:

2. ob 230 V an den Kühlschrank angeschlossen sind.
   • ob die Sicherung intakt ist.

Wenn der Kühlschrank nicht ausreichend kühlt, kann die Ursache sein:

1. Lüftung des Kühlaggregates unzureichend, weil Zuluft- und/oder Abluftöffnung ganz oder teilweise zugedeckt sind.
2. Der Verdampfer ist vereist.

3. Die Thermostatstellung bzw. die Stellung des Regelventils ist falsch.

4. Der Gasdruck ist falsch - kontrollieren Sie bitte den Druckregler an der Gasflasche.

5. Die Umgebungstemperatur ist zu hoch, z. B. weil die Lüftungsöffnungen dem Wärmestau in einem Vorzelt ausgesetzt sind.
6. Zu viele (warme) Lebensmittel wurden kurzfristig eingelagert.
7. Die Türdichtung liegt nicht umlaufend an, oder die Tür ist nicht richtig geschlossen.
8. Mehr als eine Energiequelle sind versehentlich eingeschaltet.

Wenn der Kühlschrank dennoch nicht richtig funktioniert, rufen sie den Kundendienst an, siehe unter Abschnitt KUNDENDIENST UND ERSATZTEILE.

Das Kühlaggregat darf nicht geöffnet werden - es steht unter hohem Druck.

WARTUNG

Arbeiten am Gas- und Elektroeinrichtungen dürfen nur von einem zugelassenen Fachmann ausgeführt werden, und es empfiehlt sich, diese von einer autorisierten Kundendienststelle ausführen zu lassen.

Nach den geltenden Vorschriften G 607 des DVGW ist die Gasanlage und die angeschlossenen Abgasführungen von einem Sachkundigen alle zwei Jahre zu überprüfen (von dem Betreiber zu veranlassen).

EINIGE RATSCHLÄGE

Bitte beachten Sie, daß:

• der 12 V Betrieb bei Stillstand des Fahrzeuges nicht lange eingeschaltet bleibt.
• der Kühlschrank rechtzeitig abgetaut wird.
• der Kühlschrank bei Nichtbenutzung, wie beschrieben, außer Betrieb genommen wird.
• Lebensmittel mit starkem Geruch sorgfältig verpackt werden.
  • die Lüftungsöffnungen frei sind.
• während der Fahrt die Tür mit der Türverriegelung arretiert ist.
• der Kühlschrank jeweils von nur einer Energiequelle gespeist wird.

GARANTIE

Der Kühlschrank hat ein Jahr Garantie, von der Übergabe an den Endverbraucher gerechnet (Rechnung oder andere Nachweise bitte aufheben). Voraussetzung sind normale Verwendung und Folgeleistung dieser Gebrauchsanweisung.

Innerhalb der gesetzlichen Garantiezeit (6 Monate) werden Schäden und Mängel am Gerät unentgeltlich behoben. Ab dem 7. Monat wird jedoch eine Anfahrpauschale erhoben.

Der Kühlschrank hat zusätzlich eine Europagarantie gemäß der im Schrank eingelegten Drucksache.

KUNDENDIENST UND ERSATZTEILE

Kundendienst und Ersatzteile können vom Händler oder einer Kundendienststelle der Fa. Electrolux europaweit bezogen werden.

TECHNISCHE DATEN RM 4203

Außenmaße des Kühlschranks

Höhe	606 mm
Breite	486 mm
Tiefe einschl. Kühlaggregat
ohne Tür	440 mm
einschl. Tür	480 mm

Mindesteinbaumaße der Nische

Höhe	610mm
Breite	490mm
Tiefe	460mm

Inhalt

Brutto	60 lit.
Nutzinhalt	51 lit.
davon Frosterfach	6 lit.

Gewicht(ohne Verpackung) 21 kg

Elektrische Daten

Anschlußleistung
230 V	105 watt
12 V	100 watt
Energieverbrauch in 24 h	2,3 kWh

Gastechnische Daten

Nenn-Wärmebelastung *)	186 watt
Kleinstell-Wärmebelastung . . ??? 120 watt
Gasverbrauch, in 24h
max.	0,35 kg
mid.	0,24 kg
min.	0,16 kg

*) entspricht dem Anschlusswert ..... 14,5 g/h

Kältemittel ...... Ammoniak

EINBAUANWEISUNG

Die Gas- und Elektroinstallation muß von einem zugelassenen Fachmann ausgeführt werden.

SCHARNIERE VERSETZEN

Der Türanschlag kann in der folgenden Weise von einer Seite auf die andere versetzt werden:

• Den oberen Scharnierbolzen lösen und die Tür abmontieren (Vorsicht, daß Sie die Buchse und Scheibe nicht verlieren).
• Den unteren Scharnierbolzen sowie die Türverriegelung lösen und auf der entgegengesetzten Seite montieren
• Die Kunstoffstöpsel, die die alternativen Löcher der Transportsperre in der Tür abdecken, vorsichtig herausnehmen und wechseln (Fig. 10).
• Die Tür auf den unteren Scharnierbolzen aufsetzen und den oberen (mit Buchse und Scheibe) montieren.
• Kontrollieren, daß sich die Tür frei bewegen kann und die Dichtung ringsum anliegt.

TÜRDEKORPLATTE

Eine Türdekorplatte kann einfach gewechselt bzw. eingesetzt werden. Die Abmessungen der Platte müssen sein:

Höhe 532mm

Breite 453 mm

Stärke ...... m a x 3,8 mm

• Tür ausbauen wie unter SCHARNIERE VERSETZEN beschrieben wurde
• unteren Teil des Türrahmens ausbauen, Platte nach unten herausziehen
• neue Platte einpassen und nach oben schieben
• unteren Teil des Türrahmens wieder anbringen

AUFSTELLUNG/EINBAU DES GERÄTES

Aufstellen in nicht geschlossenen Räumen

• Der Kühlschrank muß so aufgestellt werden, daß er vor direkter Sonnenbestrahlung, Regen und starkem Wind geschützt ist
• Der Aufstellungsort soll möglichst kühl und gut belüftet sein, damit sich die Abgase vom Brenner im Raum nicht anreichern. Die Ventilationsöffnungen oben am Schrank dürfen nicht zugedeckt werden.
• Den Schrank auf einer Stabilen Unterlage aufstellen, damit er nicht kippt, wenn die beladene Tür geöffnet wird.
• Die Unterlaage muß waagerecht sein. Mit Wasserwage kontrollieren und den Schrank ggf. ausrichten.

Aufstellen in geschlossenen Räumen

Der Aufstellraum sollte ein Inhalt von wenigstens 20 m ^3 aufweisen und ein zu öffnendes Fenster oder eine Tür ins Freie haben.

Es ist wichtig, daß der Kühlschrank nicht einer Wärmeeinstrahlung von heißen Gegenständen ausgesetzt wird (z.B. von einem Herd ohne Strahlungsschutz).

Für gute Leistung, auch bei hoher Umgebungstemperatur, ist es wichtig, daß das Kühlaggregat (hinten am Kühlschrank) ausreichend belüftet wird.

Der Kühlschrank ist für eine Freiaufstellung vorgesehen und der Abstand zu evtl. Seitenwänden sollte wenigstens 50mm betragen.

Wenn der Kühlschrank evtl. eingebaut wird, müssen Zu- und Abluftöffnungen mit ausreichender Fläche für das Kühlaggregat vorgesehen werden und zwar wie in Fig. 1 gezeigt wird. Die Bezeichnungen im Bild bedeuten:

F Zuluftöffnung

G Abluftöffnung nach oben

H Abluftöffnung nach vorne (Alternative)

Einbau in einem Wohnwagen

Der Kühlschrank muß in einer Nische eingebaut werden, (Bild 2), deren Abmessungen aus den TECHNISCHEN DATEN entnommen werden können. In der Nische werden Öffnungen durch die Aussenwand angebracht, in welche Lüftungsgitter angebracht werden (kleinster freier Querschnitt 250 cm²). Gitter, die für diese Anwendung speziell entwickelt wurden, können von DOMETIC bezogen werden (Modell A 1620).

In den Seitenwänden des Kühlschrankes sind vier Kunstoffbuchsen mit Schrauben zur Befestigung des Kühlschrankes vorgesehen (Fig. 4). Die Seitenwände der Nische und/oder zur Kühlschrankbefestigung angebrachte Leisten, müssen entsprechend ausgelegt sein, so daß die Schrauben auch bei der erhöhten Beanspruchung während der Fahrt, festen Sitz behalten. Wenn der Kühlschrank in seine richtige Lage gebracht ist, werden die Schrauben durch das

Blechgehäuse des Kühlschrankes in die Nischenwand geschraubt. Zwischen Gehäuse und Wand darf auf jeder Seite ein Spiel von höchstens 3 mm vorhanden sein (evt. Leisten einsetzen).

Bemerkung: Dies ist die einzige zugelassene Art, den Kühlschrank in der Nische zu befestigen. An anderen Stellen in das Gehäuse eindringende Schrauben können eingeschäumte Bauteile wie z. B. Leitungen beschädigen.

Die Abgase müssen ins Freie geleitet werden und zwar mittels einer speziellen Abgasführung, die gesondert bestellt oder über den Kundendienst bezogen wird. Sie muß nach Fig. 5 montiert werden und ist Bestandteil der Genehmigung des Kühlschrankes.

Der Abstand vom Wanddurchbruch zum Abgasrohr muß umlaufend wenigstens 20 mm betragen. Der Durchbruch muß mit nicht brennbarem Isoliermaterial, z. B. Glaswolle, ausgefüllt werden.

Im oberen DOMETIC-Gitter ist eine Durchführung für die Abgase bereits integriert, Fig. 7. Damit kann man auf den Einsatz von der herkömmlichen Abgasführung, verzichten und dadurch den Einbau vereinfachen. Dieser Einbau ist als Alternative zugelassen.

Wenn nicht gewährleistet ist, daß evtl. ausleckendes Gas (schwerer als Luft) durch ein Gitter in Bodenhöhe nach außen abgeleitet werden kann, empfiehlt es sich, ein Loch von etwa 40 mm im Nischenboden vorzusehen, durch welches das Gas ins Freie geleitet wird.

GASINSTALLATION

Das Gerät ist ausschließlich für einen Betrieb mit Flüssiggas (Propan/Butan) vorgesehen, auf keinen Fall etwa Stadtgas oder Naturgas.

Ein fest eingestellter Druckregler (Druckminderer) muß vorhanden sein, der den Flaschendruck auf den am Typenschild angegebenen Betriebsdruck herabsetzt. Dieser entspricht dem Normdruck des Bestimmungslandes.

Die Gasarmatur ist in Fig. 6 schematisch dargestellt. Die Bezeichnungen im Bild bedeuten:

J Schlauchanschluss, R 1/4 Linksgewinde

K Stahlrohr, 8 mm Durchmesser

L Piezozünder

M Gasregelventil

N Zündsicherung

O Thermoelement

P Brenner

Q Zündelektrode

... in nicht geschlossenen Räumen

Für diesen Verwendungszweck ist ein Schlauchanschluss des Kühlschrankes an einer Gasflasche vorgeschrieben. Dafür muß ein Schlauch nach DIN 4815 Teil 2 verwendet werden.

An der handelsüblichen Camping-Gasflasche muss ein Druckregler, wie oben beschrieben, angebracht werden. Dabei kontrolliert man, daß die Gummidichtung im Flaschenventil sowie die Gegenfläche am Regler sauber und unbeschädigt sind. Dann Überwurfmutter des Reglers nur von Hand anziehen, da sonst die Gummidichtung beschädigt werden kann.

Der Schlauchnschluss wird wie folgt hergestellt, Fig. 9:

• Schrank auf die Seite legen
- Den Schlauch am Nippel (J) von Hand bis zum Anschlag anschrauben (Achtung: Linksgewinde)
- Schlauchmutter mit Schlüssel leicht nachziehen, dabei mit zweitem Schlüssel den Nippelsechskant gegenhalten.
- Das andere Ende des Schlauches am Ausgang des Druckreglers an der Flasche in entsprechender Weise anschliessen
- Absperrventil der Flasche aufdrehen, so daß der Schlauch unter Betriebsdruck steht
- Durch Bestreichen mit Flüssigseife, Spühlmittel o.dgl. die beiden Schlauchverschraubungen auf Undichtigkeit prüfen (Blasenbildung). Wenn undicht: Verschraubung leicht nachziehen bis sich keine Blasen mehr bilden.
- In derselben Weise die Verschraubung zwischen Nippel (J) und Rohr (K) auf Undichtigkeit prüfen und ggf. vorsichtig nachziehen.
- Ggf. auch die Verschraubung Flasche/Regler prüfen. Wenn undicht: Gummidichtung und Gegenfläche reinigen und auf Schaden untersuchen. Wenn fehlerhaft: auswechseln (Flasche zurückgeben) aber kein fremdes Dichtmittel verwenden.

ACHTUNG: Wenn die oben angeführte Maßnahmen nicht zu Dichtigkeit führen, Kundendienst einschalten.

Installation in geschlossenen Räumen

Der Gasanschluss zum Kühlschrank muß nach den Technischen Regeln Flüssiggas (TRF) von einem zugelassenem Fachmann ausgeführt werden. (TRF sind vom Deutschen Verein des Gas- und Wasserfaches, DVGW und vom Deutscher Verband Flüssiggase, DVFG herausgegeben) Es wird empfohlen den Kühlschrank mit Sicherheitsschlauch und -stecker nach DIN 3383 Teil 3 anzuschliessen.

Installation in Fahrzeugen

Der Gasanschluß zum Kühlschrank muß starr erfolgen (Schlauchanschluß ist unzulässig). Er darf nur von einem zugelassenen Fachmann ausgeführt werden. Der Anschluß erfolgt mittels einer Schneidring-(Ermeto-) Verschraubung L 8, DIN 2353-St nach dem Arbeitsblatt G 607 des DVGW.

Bordseitig ist ein Geräteabsperrventil leicht zugänglich anzuordnen.

Nach fachgerechter Installation ist eine Dichtheitsprüfung und eine Flammprobe gemäß TRF vom zugelassenen Fachmann durchzuführen.

Die TRF-Sicherheitsvorschriften verbieten zwingend, Gasgeräteanschlüsse und -Installationen jeder Art mit offener Flamme auf Undichtigkeiten abzuleuchten. Die Vorschrift empfiehlt ein Bestreichen mit schaumbildenden Mitteln (Handspühlmittel, Flüssigseife u.ä.) vorzunehmen. Die Dichtigkeit aller gasführenden Teile, insbesondere Verschraubungen, sollte in der beschriebene Weise kontrolliert werden

ELEKTRISCHE INSTALLATION

230 V Anschluss

Die 230 V Stromversorgung muß an eine vorschriftsmäßig geerdete Steckdose oder an einen geerdeten Festanschluß erfolgen.

Das Kabel (sowie das 12 V Kabel) muß so verlegt sein, daß es nicht mit heißen Teilen des Aggregates/Brenners oder mit scharfen Kanten in Berührung kommt.

12 V Anschluss

Das bordseitige 12 V Anschlußkabel wird an eine 2-polige Klemmleiste am Kühlschrank (polrichtig!) angeschlossen. Die Verkabelung sollte mit einer direkten, möglichst kurzen Verbindung an die Batterie bzw. Lichtmaschine erfolgen (Leitungsquerschnitt min. 2,5 mm ^2 , empfohlen werden 4 mm ^2 ). Bordseitig ist der 12 V Stromkreis mit einer 16 A Sicherung abzusichern.

Damit Sie beim Abstellen des Fahrzeugmotors nicht vergessen, den 12 V-Betrieb auch auszuschalten (was die Batterie in wenigen Stunden entladen würde), empfiehlt es sich, die Stromversorgung so auszuführen, daß sie beim Umdrehen des Zündschlüssels unterbrochen wird.

Schaltplan, siehe Fig. 8.

Die Bezeichnungen im Schaltplan bedeuten:

I. Schaltplan für Netzspannungsversorgung
II. Schaltplan für 12 V Gleichspannungsversorgung
S 12 V Heizpatrone
T Schalter für 12 V Betrieb/Netzbetrieb
U Elektro-Thermostat
V Heizpatrone für Netzbetrieb

OPERATING AND INSTALLATION INSTRUCTIONS FOR DOMETIC REFRIGERATORS.

INTRODUCTION

CONEXION DE GAS LP 29

CONEXIONES ELECTRICAS. 30

KONTROLLERA ATT GASTRYCKET ÄR RIKTIGT SE REDUCERVENTIL PÅ GASOLFLASKAN
