BEDIENUNGSANLEITUNG RM 7360 DOMETIC
ABSORBER - KÜHLSCHRANK für CARAVAN und REISEMOBIL
RM 6270 (L)
RM 6271 (L)
RM 6290 (L)
RM 6291 (L)
RM 6360 (L)
RM 6361 (L)
RM 6400 (L)
RM 6401 (L)
RM 7270 (L)
RM 7290 (L)
RM 7360 (L)
RM 7400 (L)

Bewahren Sie diese Gebrauchsanweisung sorgfältig auf. Bei Weitergabe des Gerätes legen Sie diese Gebrauchsanweisung bitte bei.
1.0 VORWORT 4
2.0 FÜR IHRE SICHERHEIT 4
2.1 Warn- und Sicherheitshinweise 4
2.2 Kältemittel 4
3.0 GARANTIE UND KUNDENDIENST 5
3.1 Transportschäden 5
4.0 MODELLBESCHREIBUNG 5
5.0 ANLEITUNG KÜHLSCHRANK 5
5.1 Reinigung 5
5.2 Einschalten des Kühlschrankes 6
5.3 Abtauen 9
5.4 Einlagern von Lebensmitteln 9
5.5 Eiswürfelbereitung 9
5.6 Türverriegelung 10
5.7 Abschalten des Kühlschrankes 10
5.8 Ablageroste positionieren 10
5.9 Winterbetrieb 11
5.10 Beleuchtung 11
5.11 Wechsel Dekorplatte 12
5.12 Türanschlag wechseln 13
5.13 Verhalten bei Störungen 14
5.14 Wartung 15
5.15 Produkthaftung 15
5.16 Umwelthinweise 15
5.17 Entsorgung 15
5.18 Energiesparhinweise 15
5.19 Technische Daten 16
5.20 Konformitätserklärung 16
6.0 EINBAUANLEITUNG 17
6.1 Aufstellung 17
6.2 Zugdichter Einbau 19
6.3 Be- und Entlüftung 20

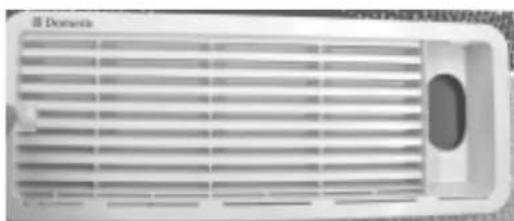

6.4 Einbau Lüftungssystem 21
6.5 Einbaunische 22
6.6 Kühlschrankbefestigung 22
6.7 Abgasführung 23
6.8 Gasinstallation 24
6.9 Elektrische Installation 26
1.0
VORWORT
Mit dem Absorber Kühlschrank von Dometic haben Sie eine gute Wahl getroffen. Wir sind davon überzeugt, dass Sie ihr neues Gerät in jeder Hinsicht voll zufrieden stellen wird. Dieser Kühlschrank entspricht hohen Qualitätsanforderungen und gewährleistet einen effizienten Umgang mit Ressourcen und Energien im gesamten Lebenslauf, bei Herstellung, Nutzung und Entsorgung. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte die Installations- und Bedienungsanleitung sorgfältig durch. Der Kühlschrank ist für den Einbau in Freizeitfahrzeuge, wie Wohnwagen oder Reisemobile vorgesehen. Das Gerät ist für diese Anwendung in Konformität mit der EU-Gasrichtlinie 90/396/EWG baumustergeprüft.
2.0
2.1
FÜR IHRE SICHERHEIT

Gefahr

Warn- und Sicherheitshinweise
Achtung

- Das Gerät niemals mit einer offenen Flamme auf Undichtigkeit überprüfen.
•Kinder schützen!
Bei Entsorgung des Kühlschrankes, alle Kühlschranktüren demontieren und die Ablageroste im Kühlgerät belassen. Ein versehentliches Einschliessen oder Ersticken wird verhindert.
- Bei Gasgeruch:
- Absperrhahn der Gasversorgung und das Flaschenventil schliessen.
- Fenster öffnen und den Raum verlassen.
- keine elektrischen Schalter betätigen.
- offene Flammen löschen.
- Das Absorberkühlaggregat niemals öffnen, es steht unter hohem Druck.
- Arbeiten an den Gas-, Abgas- und Elektroeinrichtungen dürfen nur von einem zugelassenen Fachmann ausgeführt werden.
- Der Betriebsdruck muss unbedingt der Angabe am Typenschild des Gerätes entsprechen.
•Vergleichen Sie die Angabe des Betriebsdruckes auf dem Typenschild mit den Daten des Druckminderers an der Flüssiggasflasche.
- Das Betreiben des Gerätes mit Gas ist auf Fähren nicht gestattet.
- Abdeckungen, die die elektrische Sicherheit gewährleisten, dürfen nur mit einem geeigneten Werkzeug entfernt werden.
- Das Gerät darf nicht dem Regen ausgesetzt werden.
• Das Gerät ist nicht für die fachgerechte Lagerung von Medikamenten vorgesehen.
2.2
Kältemittel
Als Kältemittel wird Ammoniak verwendet.
Dies ist eine natürliche Verbindung, die auch in Haushaltsreinigern enthalten ist.
(1 Liter Salmiakreiniger enthält bis zu 200 g Ammoniak, ca. doppelt soviel, wie im Kühlgerät enthalten ist). Natriumchromat wird als Korrosionsschutzmittel verwendet (1,8% des Lösungsmittels). Bei einer eventuell auftretenden Leckage (leicht erkennbar wegen des unangenehmen Geruchs):
•Das Gerät abschalten.
- Den Raum gut durchlüften.
- Den autorisierten Kundendienst informieren.
3.0
GARANTIE UND KUNDENDIENST
Garantieabwicklungen erfolgen nach der EC Directive 44/1999/CE und den landesüblichen Bedingungen. Im Garantie- oder Servicefall wenden Sie sich bitte an unseren Kundendienst.
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Garantie. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Gebrauchsanweisung führt zum Erlöschen der Garantie und zum Ausschluss von Haftungsansprüchen. Ersatzteile können europaweit von unseren Kundendienststellen bezogen werden.
Bei Kontakten mit dem Kundendienst geben Sie bitte immer das Modell, Produktnummer, Seriennummer und ggf. den MLC - Code an! Diese Informationen finden Sie auf dem Typenschild im Innenraum des Kühlschrankes.
3.1
Transportschäden
Nach dem Entfernen der Verpackung kontrollieren Sie bite, ob der Kühlschrank während des Transports beschädigt wurde.
Transportschäden sind unmittelbar dem für den Transport zuständigen Unternehmen zu melden, spätestens innerhalb von sieben Tagen nach Zustellung der Ware.
4.0
MODELLBESCHREIBUNG
z.B.
RM 6270 L
"L" mit Beleuchtung
Endziffer 1 = automatische Zündung
Endziffer 0 = manuelle Zündung
Refrigerator Mobile / Modell Mobiler Absorberkühlschrank
5.0
5.1
ANLEITUNG KÜHLSCHRANK
Reinigung
Bevor Sie den Kühlschrank in Betrieb setzen, empfiehlt es sich, das Gerät von innen und aussen zu reinigen.
- Benutzen Sie ein weiches Tuch, lauwarmes Wasser mit einem milden Reinigungsmittel.
- Anschliessend das Gerät mit klarem Wasser nachwaschen und gut abtrocknen.
- In jährlichen Abständen, das Kühlschrankaggregat mit einem Pinsel oder weichen Lappen von Staub befreien.

ACHTUNG
Zur Vermeidung von Materialverschlechterungen:
- Verwenden Sie keine Seife oder scharfe, körnige bzw. sodahaltige Reinigungsmittel.
•Die Türdichtung nicht mit Öl oder Fett in Berührung bringen.
5.2
5.2.1
Einschalten des Kühlschrankes
•Das Kühlschrankaggregat arbeitet geräuschlos.
- Bei Erstinbetriebnahme des Gerätes kann es zu einer Geruchsbildung kommen, die sich nach einigen Stunden verflüchtigt. Den Wohnraum gut durchlüften.
- Etwa eine Stunde nach dem Einschalten sollte das Tiefkühlfach des Kühlschrankes kalt werden.
- Der Kühlschrank erreicht seine Betriebstemperatur nach einigen Stunden.
Bedienelemente

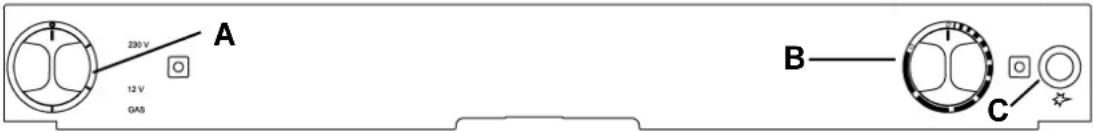

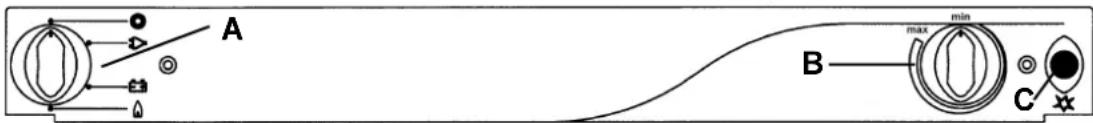

A. Manuelle Zündung "Piezozündung" (z.B. RM 6270L oder RM 7400L)

A = Energiewahlschalter
B = Gas / Elektrothermostat
C = Druckknopf "Manuelle Zündung (Piezozünder)"
RM 6xx0
RM 7xx0

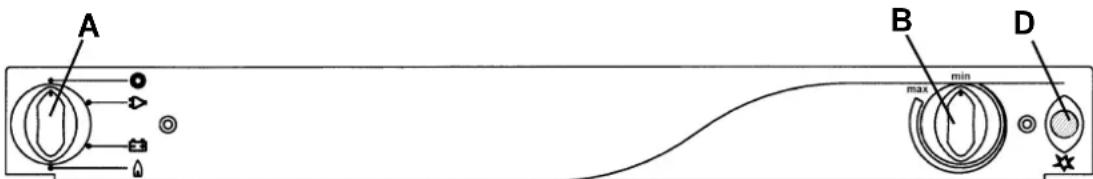

B. Automatische Zündung (z.B. RM 6271L)

A = Energiewahlschalter
B = Gas / Elektrothermostat
D = Anzeige "Automatische Zündung"
Erläuterungen:
Der Kühlschrank kann entweder mit Netzspannung, mit 12V/24V oder Flüssiggas betrieben werden. Die gewünschte Energieart wird mit Hilfe des Energiewahlschalters (A) eingestellt.

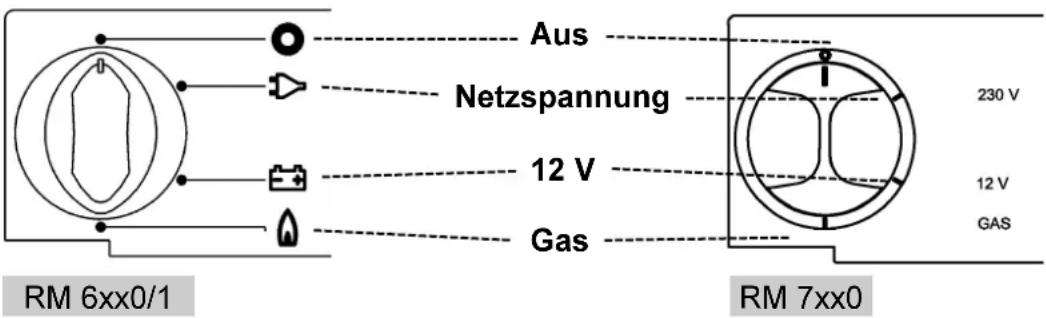

Der Energiewahlschalter (A) hat vier Stellungen: Netzspannung AC, DC (12V/24V), Gas (Flüssiggas), O (Aus)

5.2.2
Betrieb mit Strom
1. Spannungsversorgung 12V/24V

Der Kühlschrank ist nur bei laufendem Motor über das Bordnetz zu betreiben.
- Den Energiewahlschalter (A) auf

stellen.
Der Kühlschrank arbeitet ohne thermostatische Regelung (Dauerbetrieb).

Diese Betriebsart ist nur zu wählen, wenn die Spannungsversorgung des Stromanschlusses mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Bei abweichenden Werten kann das Gerät beschädigt werden.

- Den Energiewahl- schalter (A) auf sellen.

- Mit dem Dreh- schalter (B) die Temperatur im Hauptkühlfach regeln.
5.2.3
Betrieb mit Gas

• Der Kühlschrank muss ausschliesslich mit Flüssiggas (Propan, Butan) betrieben werden ( kein Erdgas, Autogas, Stadtgas).
- Beim Betrieb des Kühlschranks mit Gas während der Fahrt müssen die nationalen Verordnungen des jeweiligen Landes beachtet werden. (gemäß EN 732)
Gasbetrieb während der Fahrt ist nicht erlaubt in Frankreich und Australien.
- Im Tankstellenbereich ist der Gasbetrieb grundsätzlich verboten!
- Öffnen Sie das Ventil der Gasflasche.
- Öffnen Sie danach den Absperrhahn der Gasversorgung für den Kühlschrank.
Gehen Sie nach der zu IHREM Modell passenden Beschreibung vor.
1. Manuelle Zündung (Piezo-Zündung)

- Den Energiewahl- schalter (A) auf Gas 🔒 stellen.

- Den Drehschalter (B) eindrücken und halten.

- Den Piezozünder (C) mehrfach im Abstand von 1-2 Sek. betätigen.

-
Prüfen, ob die Flamme im Schauglas zu sehen ist (Schauglas befindet sich unten links im Kühlschrank).
-
Den Drehknopf "B" noch 10-15 Sek. eingedrückt halten, dann loslassen.
- Prüfen Sie durch das Schauglas, ob die Flamme brennt.
- Falls die Flamme erlischt, wiederholen Sie den gesamten Vorgang.
- Mit dem Drehknopf "B" können Sie die Temperatur im Hauptkühlfach regeln.
Automatische Zündung

- Den Energiewahl- schalter (A) auf Gas 🔒 stellen.

- Den Drehschalter (B)eindrücken und halten.

-
Der Zündvorgang erfolgt automatisch. Er wird durch Blinken der Indikatorlampe (D) und durch ein tickendes Geräusch begleitet. Nach erfolgreicher Zündung erlischt das Geräusch und Blinklicht.
-
Den Drehknopf "B" noch 10-15 Sek. eingedrückt halten, dann loslassen.
- Wenn Schauglas vorhanden, prüfen ob die Flamme brennt.
- Mit dem Drehknopf "B" die Temperatur im Hauptkühlfach regeln.
Bemerkung: Falls die Flamme im Gasbetrieb erlischt, wiederholt das Zündgerät automatisch den Zündvorgang.

Alle Kühlschränke mit manueller Zündung als auch mit automatischer Zündung sind mit einer automatischen Flammensicherung ausgestattet, die selbsttätig die Gaszufuhr nach ca. 30 Sekunden unterbricht, wenn die Flamme erlischt.

Bei der ersten Inbetriebnahme sowie nach Gasflaschenwechsel, können die Gasleitungen Luft enthalten. Durch kurze Inbetriebnahme des Kühlschrankes und eventuell anderer Gasgeräte (z.B. Kocher) werden die Gasleitungen entlüftet. Das Gas zündet nun wieder ohne Verzögerung.
5.2.4
Einstellen der Kühlraumtemperatur

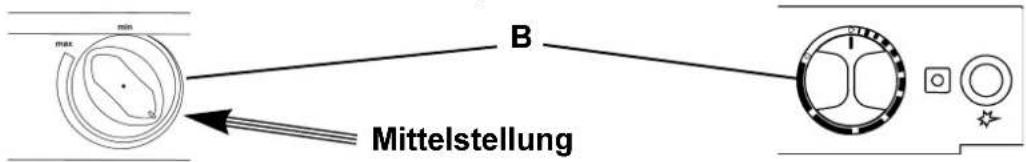

Wie gezeigt, können Sie über den Drehknopf (B) die Kühlraumtemperatur bedarfsgemäß regeln.

Umgebungstemperaturen beeinflussen die Leistung des Aggregates.
Wählen Sie bei Umgebungstemperaturen zwischen +15°C und +25°C die
TIP
Mittelstellung. Das Aggregat arbeitet im optimalen Leistungsbereich.
5.3
Abtauen
Mit der Zeit bildet sich Reif auf den Kühlrippen.
Wenn die Reifschicht etwa 3 mm beträgt, sollte der Kühlschrank abgetaut werden.
- Den Kühlschrank abschalten, wie unter Punkt "5.7 ABSCHALTEN" beschrieben.
- Eisschale und Lebensmittel herausnehmen.
- Die Kühlschranktür geöffnet lassen.
- Nach dem Abtauen (Frosterfach und Kühlrippen frei von Reif) den Schrank mit einem Tuch trocken wischen.
- Das Tauwasser im Frosterfach mit einem Tuch aufnehmen.
- Den Kühlschrank wieder einschalten, wie unter Punkt "5.2" beschrieben.

Die Reifschicht darf niemals gewaltsam entfernt oder das Abtauen mit einem Heizstrahler beschleunigt werden.
Bemerkung:
Das Tauwasser des Hauptkühlfaches läuft in einen Auffangbehälter, der sich auf der Rückseite des Kühlschrankes befindet. Dort verdunstet das Wasser.
5.4
Einlagern von Lebensmitteln
- Lebensmittel immer in geschlossenen Behältern, Alufolie oder dgl. aufbewahren.
- Nie warme Lebensmittel in den Kühlschrank einlagern, erst abkühlen lassen.
- Waren, die leichtflüchtige, brennbare Gase abgeben können, dürfen nicht im Kühlschrank aufbewahrt werden.
- Lagern Sie empfindliche Lebensmittel in direkter Nähe der Kühlrippen ein.
Das Frosterfach ist für die Eiswürfelbereitung und für die kurzfristige Aufbewahrung gefrorener Lebensmittel geeignet. Es ist nicht geeignet zum Einfrieren von Lebensmitteln.
5.5
Eiswürfelbereitung
Eiswürfel werden am besten nachts gefroren. Nachts ist der Kühlschrank weniger belastet und das Aggregat hat mehr Reserven.

1. Eisschale mit Trinkwasser füllen.

- Eisschale ins Frosterfach stellen.

Nur Trinkwasser verwenden!
5.6
Türverriegelung

verriegelt öffnen RM6xxx

- Den Energiewahlschalter (A) auf "0" (AUS) stellen.
Das Gerät ist komplett abgeschaltet!

- Die Tür mit Hilfe der Türarretierung fixieren. Die Tür ist dadurch einen Spalt weit geöffnet um Schimmelbildung im Gerät zu vermeiden.

Abschalten Gasbetrieb!
Sollte der Kühlschrank für längere Zeit außer Betrieb genommen werden, ist das bordseitige Absperrventil und das Flaschenventil zu schließen.
5.8
Ablageroste positionieren

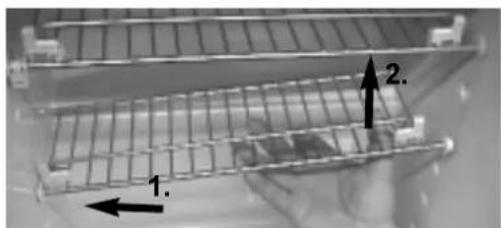

Ausbau:

- Vordere und hintere Sicherungsklammer lösen.

- Ablagerost nach links schieben und nach oben herausnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
5.9
Winterbetrieb

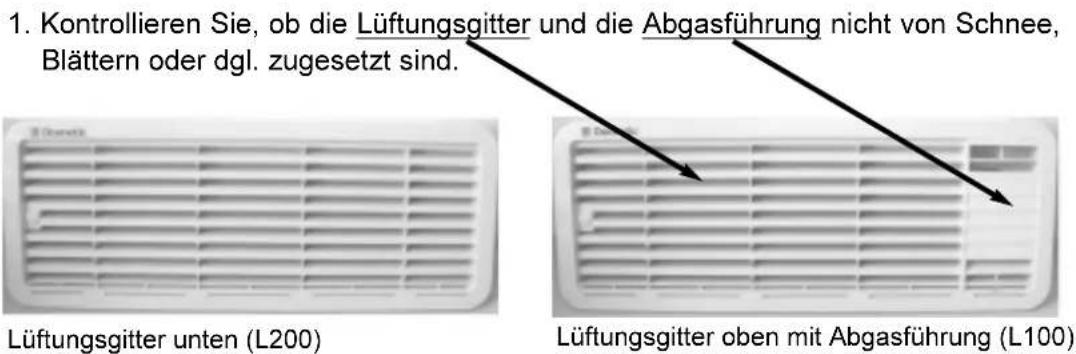

- Bei einer Aussentemperatur unter +8°C sollte die Winterabdeckung montiert werden. Das Aggregat wird gegen allzu kalte Luft geschützt.

- Abdeckung aufsetzen und verriegeln.

i Bringen Sie die Winterabdeckung auch an, wenn das Fahrzeug für längere Zeit außer Betrieb genommen wird.
5.10
Beleuchtung
Glühlampe wechseln

- Defekte Glühlampe demontieren.

- Neue Glühlampe einsetzen.

- Abdeckung einclipsen.
Bemerkung:
Bei 12V Gleichspannung :
1 Stück Glühlampe 8V, 2W
Bei 24V Gleichspannung:
2 Stück Glühlampen 28V, 1,5W
Ersatzglühlampen erhalten Sie vom Dometic Kundendienst oder (in Deutschland) über das Dometic Call Center unter 0180 53 66 384

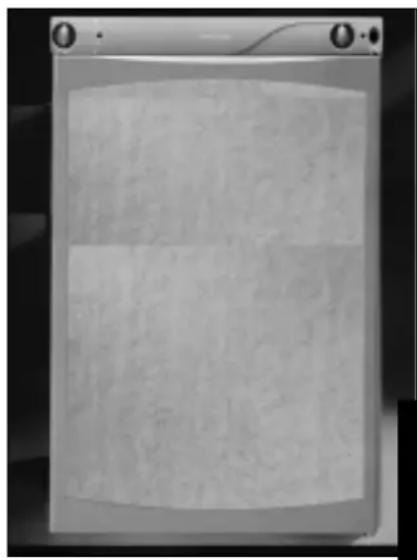

Dekorplatte wechseln5.11

- Tür öffnen und Scharnierschraube lösen.

- Tür nach oben wegnehmen.

- Abdeckleiste ( 3 Schrauben) abschrauben.

- Dekorplatte herausziehen und neue Dekorplatte einschieben.

- Scharnier- schraube eindrehen.
Abmessungen Dekorplatten in mm:
Modell Höhe Breite Dicke
RM 6270/71 713+/-1 453.5+1 3.2
RM 6360/61 713+/-1 453,5+1 3,2
RM 6290/91 718+/-1 491,5+1 3,2
RM 6400/01 718+/-1 491,5+1 3,2
RM 7270 713+/-1 453,5+1 3,2
RM 7360 713+/-1 453,5+1 3,2
RM 7290 718+/-1 491,5+1 3,2
RM 7400 718+/-1 491,5+1 3,2

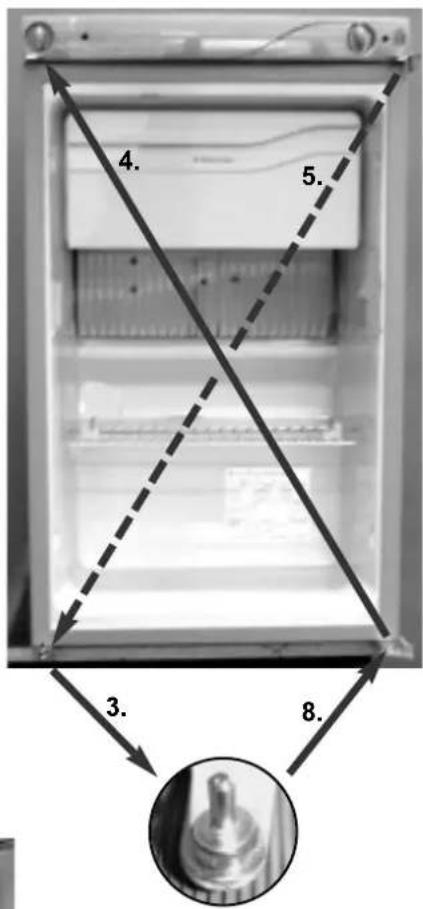

Türanschlag wechseln5.12
i Es ist nicht immer möglich, den Türanschlag im eingebauten Zustand des Gerätes zu wechseln.

- Tür öffnen, Scharnier- schraube lösen und aufbewahren.

-
Tür nach oben wegnehmen.
(Beispiel RM 6xx1) -




- Scharnierschraube einschrauben.
Verhalten bei Störungen5.13
Bevor Sie den autorisierten Kundendienst anrufen kontrollieren Sie bitte, ob:
- die Anweisungen im Abschnitt "Einschalten des Kühlschrankes" befolgt wurden.
- der Kühlschrank waagerecht steht.
- es möglich ist, den Kühlschrank mit einer vorhandenen Energiequelle zu betreiben.
Störung : Der Kühlschrank funktioniert nicht im Gasbetrieb.
| Mögliche Ursache Selbsthilfe | |
| a.) Gasflasche ist leer. | a.) Gasflasche tauschen. |
| b.) Ist die vorgeschaltete Absperreinrichtung geöffnet ? | b.) Absperreinrichtung öffnen. |
Störung : Der Kühlschrank funktioniert nicht im 12V Betrieb.
| Mögliche Ursache Selbsthilfe | |
| a.) Bordseitige Sicherung defekt. | a.) Neue Sicherung einsetzen. |
| b.) Batterie entladen. | b.) Batterie prüfen und laden. |
| c.) Zündung nicht eingeschaltet | c.) Motor starten |
Störung : Der Kühlschrank funktioniert nicht im 230V Betrieb.
| Mögliche Ursache Selbsthilfe | |
| a.) Bordseitige Sicherung defekt. | a.) Neue Sicherung einsetzen. |
| b.) Fahrzeug nicht an Netzversorgung angeschlossen. | b.) Netzverbindung herstellen. |
Störung : Der Kühlschrank kühlt nicht ausreichend.
| Mögliche Ursache Selbsthilfe | |
| a.) Die Belüftung des Kühlaggregates ist nicht ausreichend. | a.) Prüfen, ob die Lüftungsgitter nicht abgedeckt sind. |
| b.) Die Thermostatstellung ist zu niedrig. | b.) Thermostat auf höhere Stellung drehen. |
| c.) Der Verdampfer ist zu stark vereist. | c.) Prüfen, ob die Kühlschranktür dicht schliesst. |
| d.) Zuviel warme Lebensmittel kurzfristig eingelagert. | d.) Lebensmittel erst abkühlen lassen. |
| e.) Gerät noch nicht lange genug in Betrieb. | e.) Kühlschrank nach einigen Betriebsstunden auf Kühlung überprüfen. |
5.14
Wartung
- Arbeiten an Gas- und Elektroeinrichtungen dürfen nur von einem zugelassenen Fachmann ausgeführt werden. Es empfiehlt sich, diese von einer autorisierten Kundendienststelle ausführen zu lassen.
- Nach den geltenden Vorschriften wird darauf hingewiesen, dass die Gasanlage und die angeschlossenen Abgasführungen vor der ersten Inbetriebnahme sowie nach Ablauf von jeweils zwei Jahren von einem autorisierten Sachkundigen auf Einhaltung der Europäischen Norm EN 1949 zu prüfen sind. Über diese Prüfung ist eine Bescheinigung auszustellen. Verantwortlich für die Veranlassung dieser Prüfung ist der Benutzer.
- Der Gasbrenner ist bei Bedarf, jedoch mindestens einmal jährlich von Verunreinigungen zu säubern.
TIP Wir empfehlen eine Wartung nach längerer Außerbetriebnahme des Fahrzeugs.
5.15
Produkthaftung
Die Produkthaftung der Dometic GmbH ersteckt sich nicht auf Schäden, die durch Fehlbedienung, unsachgemäße Veränderungen am Gerät, Einwirkung von Umgebungseinflüssen, wie Temperaturänderungen und Luftfeuchtigkeit, am Gerät oder in unmittelbarer Nähe des Gerätes oder Personen bedingt durch diese Einwirkung entstehen.
5.16
Umwelthinweise
Die von Dometic GmbH hergestellten Kühlschränke sind frei von FCKW und HFCKW. Im Kühlaggregat wird als Kältemittel Ammoniak (natürliche Verbindung aus Wasserstoff und Stickstoff) verwendet. Als Treibmittel für die Isolierung aus PU-Schaum kommt das ozonunschädliche Cyclopentan zum Einsatz.
5.17
Entsorgung
Um die stoffliche Verwertung der recyclingfähigen Verpackungsmaterialien sicherzustellen, sind diese den ortsüblichen Sammelsystemen zuzuführen. Das Gerät ist einem entsprechenden Entsorgungsunternehmen zu überlassen, das eine Verwertung der recyclingfähigen Anteile und die ordnungsgemäße Entsorgung des Restes gewährleistet. Zur umweltfreundlichen Entleerung des Kühlmediums aus allen Absorber-Kühlschrankaggregaten ist eine geeignete Entsorgungsanlage einzusetzen.
5.18
Energiesparhinweise
- Bei einer durchschnittlichen Aussentemperatur von ca. 25°C ist es ausreichend, den Kühlschrank auf mittlerer Thermostatstellung (sowohl bei Gas oder Netzspannung) zu betreiben.
- Wenn möglich, immer vorgekühlte Waren einlagern.
- Der Kühlschrank darf nicht der direkten Sonnenbestrahlung ausgesetzt werden.
- Eine ungehinderte Luftzirkulation des Kühlschrankaggregates muss gewährlei stet sein.
- Regelmässiges Abtauen spart Energie (s. "5.3 Abtauen").
- Bei Warenentnahme die Kühlschranktür nur kurzzeitig öffnen.
- Der Kühlschrank sollte ca. 12 Stunden vor Bestückung in Betrieb gesetzt werden.
Technische Daten
| Modell | Abmessungen H x B x T (mm) Tiefe incl. Tür | Bruttoinhalt incl. Frosterfach | Nutzinhalt Frosterfach | Anschlußwerte Netz / Batterie | * Verbrauch Elektro / Gas in 24h | Nettogewicht | Zündung Piezo | Zündung Zündgerät | Stufen-schrank |
| RM 6270(L) | 821x486x541 | 77 lit. | 9,5 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | X | X | |
| RM 6271(L) | 821x486x541 | 77 lit. | 9,5 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | X | X | |
| RM 6290(L) | 821x525x541 86 lit. | 10,5 lit. | 125 W / 120 W ca.2,5 KWh / 270 g 27 kg X | ||||||
| RM 6291(L) | 821x525x541 86 lit. | 10,5 lit. | 125 W / 120 W ca.2,5 KWh / 270 g 27 kg X | ||||||
| RM 6360(L) | 821x486x541 | 88 lit. | 9,5 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 28 kg | X | ||
| RM 6361(L) | 821x486x541 | 88 lit. | 9,5 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 28 kg | X | ||
| RM 6400(L) | 821x525x541 97 lit. | 10,5 lit. | 135 W / 130 W ca.2,6 KWh / 270 g 29 kg X | ||||||
| RM 6401(L) | 821x525x541 97 lit. | 10,5 lit. | 135 W / 130 W ca.2,6 KWh / 270 g 29 kg X | ||||||
| RM 7270(L) | 821x486x541 | 77 lit. | 9,5 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | X | X | |
| RM 7290(L) | 821x525x541 86 lit. | 10,5 lit. | 125 W / 120 W ca.2,5 KWh / 270 g 27 kg X | ||||||
| RM 7360(L) | 821x486x541 | 88 lit. | 9,5 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 28 kg | X | ||
| RM 7400(L) | 821x525x541 97 lit. | 10,5 lit. | 135 W / 130 W ca.2,6 KWh / 270 g 29 kg X | ||||||
Technische Änderungen vorbehalten.
*Durchschnittsverbrauch gemessen bei einer durchschnittlichen Umgebungstemperatur von 25°C in Anlehnung an ISO- Standard.
Konformitätserklärung
Dometic
In der Steinwiese 16, D-57074 Siegen
INT+49-2716920
INT+49 - 271 692 304
EN 732, EN 50165, EN 624 (LSC-Models) GAS Directive
Beim Einbau des Gerätes müssen die technischen und administrativen Vorschriften des Landes, in dem das Fahrzeug zum ersten Mal zugelassen wird, beachtet werden. Ansonsten sind die Einbauvorschriften des Herstellers zu beachten. In Europa z.B. müssen Gasgeräte, Leitungsverlegung, Gasflaschenaufstellung sowie Abnahme und Dichtheitsprüfung der EN 1949 für Flüssiggasanlagen in Fahrzeugen entsprechen.
6.1
Installation
Das Gerät und die Abgasführung sind grundsätzlich so einzubauen, dass es für Servicearbeiten jederzeit gut zugänglich ist, leicht aus- und eingebaut werden und ohne großen Aufwand aus dem Fahrzeug entnommen werden kann.
Die Installation des Gerätes darf nur von autorisiertem Fachpersonal erfolgen! Bei der Aufstellung und dem Anschluss des Gerätes sind folgende, dem neuesten Stand der Technik entsprechende, Bestimmungen zu beachten:
• Technische Regeln Flüssiggas (TRF 1996)
• Europäische Normen EN 1949, EN 732
• Europäische Normen EN 1648-1, EN 1648-2, EN 60335-2-24
• Die elektrische Installation muss nach den nationalen und örtlichen Vorschriften erfolgen.
• Die Gas-Installation muss nach den nationalen und örtlichen Vorschriften erfolgen.
- Örtliche und baupolizeiliche Bestimmungen
• StVZO § 22a
- Das Gerät gegen übermässige Wärmeeinstrahlung geschützt installieren. Überhöhte Wärmeeinstrahlung führt zu Leistungseinbußen und erhöhtem Energieverbrauch des Kühlschrankes.

Eine nicht fachgerechte Installation gefährdet die Gewährleistung des Herstellers.
6.1.1
Seitlicher Einbau

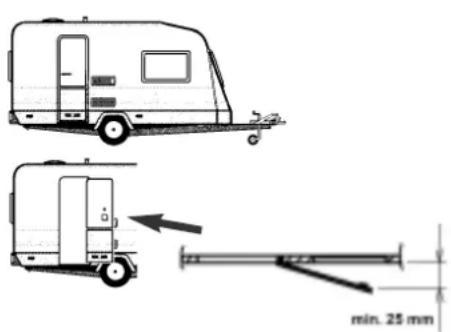

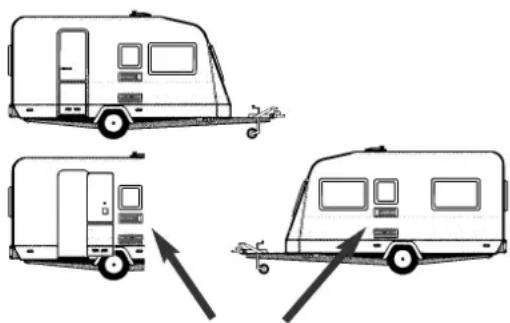

Wird das Gerät auf der Seite der Eingangstür eingebaut, ist darauf zu achten, dass die Belüftungsgitter nicht durch die aufstehende Tür zugedeckt werden (Abb.1, Abstand Tür - Belüftungsgitter min. 25 mm). Ansonsten entsteht eine eingeschränkte Belüftung, die zu Kühlleistungsverlusten führt. Die Türseite des Wohnwagens wird oft mit einem Vorzelt versehen. Dadurch wird die Ableitung von Verbrennungsgasen und Wärme durch die Lüftungsgitter erschwert. (Kühlleistungsverlust)!
Abb.1

Lüftungsgitter abgedeckt. Abstand zwischen Tür und Lüftungsgittern min. 25 mm !

Der Heckeinbau führt oftmals zu einer ungünstigen Einbausituation, da eine optimale Be- und Entlüftung nicht immer gewährleistet ist (z.B. wird das untere Lüftungsgitter durch die Stoßstange oder Rückleuchten des Fahrzeuges verdeckt (Abb. 2)! Die maximale Kühlleistung des Aggregates ist effektiv nicht verfügbar.

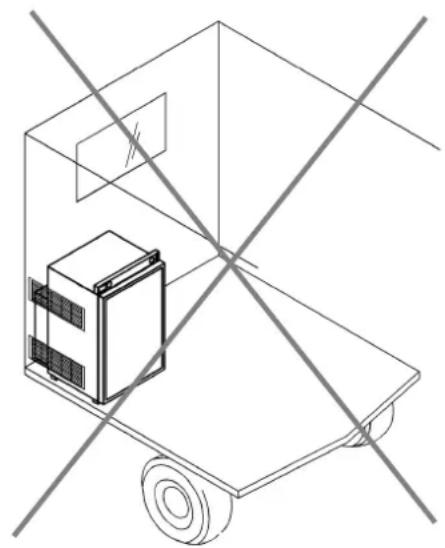

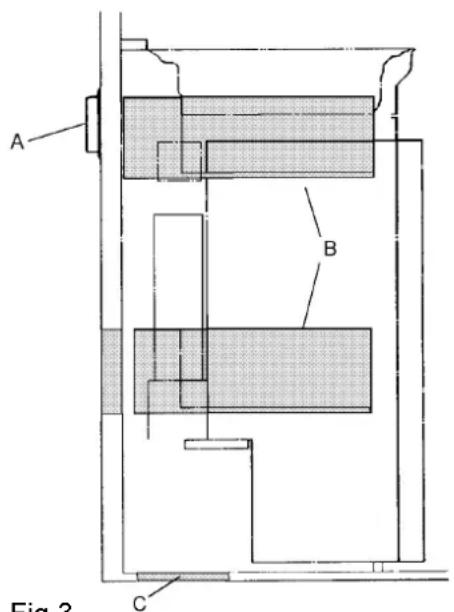

Eine weitere häufige Variante des Heckeinbaus ist die seitliche Anbringung der Be- und Entlüftungsgitter (B, Abb.3).
Die Luft-Wärme-Umwälzung ist sehr eingeschränkt, wodurch die Wärmetauscher (Kondenser, Absorber) nicht mehr ausreichend gekühlt werden. Eine schlechte Luftstromführung weist auch die Variante mit dem im Boden (C, Abb.3) montierten Belüftungsgitter auf.


Die maximale Kühlleistung ist nicht verfügbar! Bei allen Einbausituationen muss die Be- und Entlüftung, wie unter Punkt 6.3 beschrieben, gewährleistet sein!
6.2
Zugdichter Einbau
Kühlgeräte in Wohnwagen, Reisemobilen oder sonstigen Fahrzeugen müssen zugdicht eingebaut sein, das bedeutet, dass die Verbrennungsluft für den Gasbrenner nicht aus dem Wohnraum entnommen wird und die Abgase am direkten Eintritt in den Wohnraum gehindert werden (EN 1949).
Vorschlag 1:

Verwendung des Einbau-Dicht-Kit von Dometic (Art.Nr. 241 2559-00, erhältlich bei Dometic GmbH)

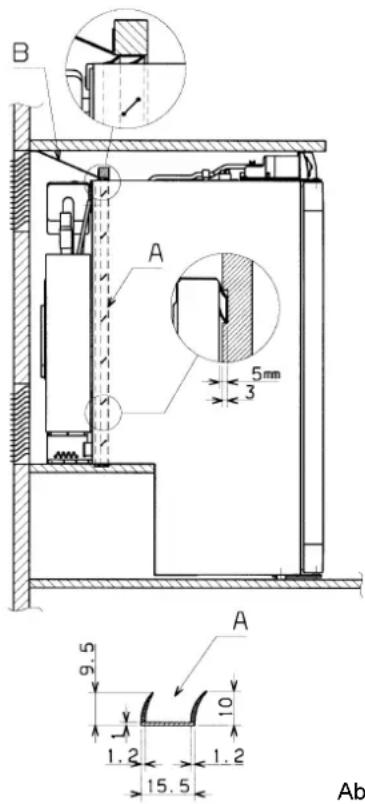

In die Einbaunische unten und jeweils seitlich Lippendichtungen (A) anbringen.
Ein Ableitblech (B) versehen mit einer Lippendichtung (A) ist in der Einbaunische anzubringen (siehe nebenst. Abb.)
Das Ableitblech (B) ist so anzubringen, dass die erwärmte Luft durch das obere Lüftungsgitter ins Freie entweicht.
Das Ableitblech (B) ist an der Wohnwagenwand zu befestigen, nicht am Kühlschrank!
Des weiteren muss das Ableitblech (B) mit der Lippendichtung (A) den Kühlschrank gegenüber dem Wohnbereich abdichten (Abb. 4).
Der Kühlschrank ist waagerecht in die Nische einzubauen.

Abb.1
Vorschlag 2:

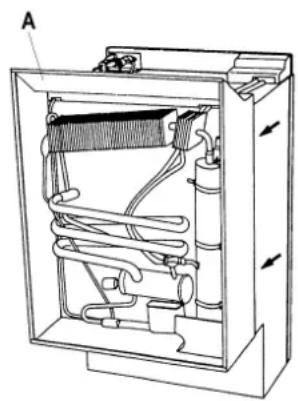

Eine weitere Variante ist, den Kühlschrank mit einer Ummantelung (A) zu versehen. Die Ummantelung (A) muss an die Wohnwagenwand befestigt werden, nicht am Kühlschrank! In die Ummantelung sind unten und seitlich Dichtstreifen anzubringen.
Den Kühlschrank anschliessend von vorne in die Ummantelung einschieben.

Beide Einbauvarianten erleichtern im Servicefall den Aus- bzw. Einbau des Gerätes.
Der Raum, der sich zwischen Wohnwagenwand und Kühlschrank befindet, ist nun gegenüber dem Wohnbereich abgedichtet. Dadurch können keine Abgase in den Wohnbereich eindringen. Es ist beim zugdichten Einbau nicht erforderlich, eine spezielle Abgasführung einzusetzen. Die Abgase entweichen durch das obere Gitter der Be- und Entlüftung ins Freie. Bei dieser Einbauweise ist es empfehlenswert, oben wie unten das gleiche Lüftungsgitter (L200) ohne Abgasführung einzusetzen.

Die obere Winterabdeckung ist in diesem Fall bei Gasbetrieb nicht anzubringen!
Sollte trotz zugdichtem Einbau ein Abgaskamin gewünscht werden, bauen Sie in die obere Belüftungsöffnung das Belüftungssystem L100 mit Abgasführung ein.
Einbau Abgaskamin siehe Punkt 6.7

Abweichungen bedürfen der Zustimmung des Herstellers.

Be- und Entlüftung

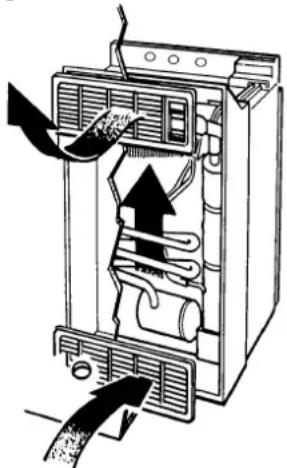

Der perfekte Einbau des Gerätes ist für die Funktion wichtig, da sich auf der Rückseite des Gerätes, physikalisch bedingt, Wärme entwickelt, die ins Freie abgeleitet werden muss.
Bei hohen Umgebungstemperaturen ist die volle Leistung des Kühlaggregates nur durch eine ausreichende Be- und Entlüftung gewährleistet.

Die Belüftung des Aggregates erfolgt durch zwei Öffnungen in der Wohnwagenwand. Frischluft tritt unten ein und strömt erwärmt durch das obere Belüftungsgitter ab (Kamineffekt).
Das obere Belüftungsgitter sollte so hoch wie möglich über dem Kondenser (A) angebracht werden. Für beste Leistung empfiehlt sich eine Höhe "X" von mindestens 110 mm. Das untere Belüftungsgitter sollte bündig mit dem Fahrzeugboden angeordnet sein, damit evtl. ausleckendes Gas (schwerer als Luft) auf direktem Weg ins Freie gelangt. Sollte diese Anordnung nicht möglich sein, so muss ein Loch von 40 mm Durchmesser in dem Nischenboden angebracht werden, damit evtl. ausleckendes Gas ins Freie gelangt (EN 1949).
Die Belüftungsgitter müssen einen freien Querschnitt von mindestens 250 cm² aufweisen. Dies wird mit dem Dometic Absorber Be- und Entlüftungs-system L100 / L 200 erreicht, das für diesen Zweck geprüft und zugelassen ist.

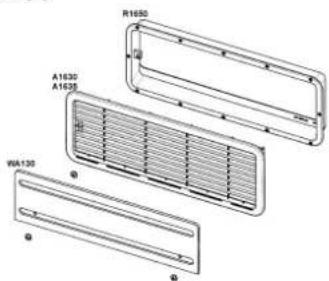

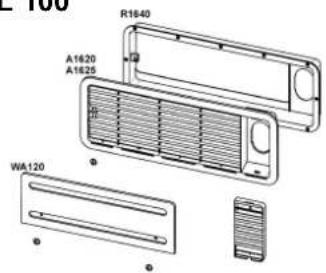

Das obere Lüftungssystem (L100) besteht aus einem Einbaurahmen (R1640), einem Lüftungsgitter inkl. Abgasführung (A1620) und einer Winterabdeckung (WA120).
Das untere Lüftungssystem (L200) besteht ebenfalls aus einem Einbaurahmen (R1650), Lüftungsgitter (A1630, jedoch ohne Abgasführung) und einer Winterabdeckung (WA130).

Die korrekte Anbringung des unteren Lüftungsgitters erleichtert den Zugang zu Elektro- und Gasanschlüssen bei Wartungsarbeiten.
Einbau Lüftungssystem6.4
L 100

L 200

Zum Einbau der Belüftungsgitter werden zwei rechteckige Ausschnitte in der Größe von 451 mm x 156 mm in der Fahrzeugaussenwand angebracht. (Lage der Ausschnitte siehe Punkt 6.3)

Pkt. 1 entfällt beim Einbaurahmen mit integrierter Dichtung.
- Einbaurahmen wasserundurchlässig abdichten.

- Rahmen einsetzen ...

... und anschrauben.

- Lüftungsgitter einsetzen.

- Lüftungsgitter verriegeln.

- Einsatz für Abgasführung einclipsen. (nur bei oberem Entlüftungssystem L100)

- Winterabdeckung einsetzen.
6.5
Einbaunische
Das Kühlgerät muss in eine Nische zugdicht eingebaut werden.
Die Abmessungen der Nische sind aus der nachstehenden Tabelle abzulesen.
Die Stufe A wird nur bei Stufenschränken benötigt. Das Gerät wird in die
Nische soweit eingeschoben, bis Vorderkante des Kühlschrankgehäuses und
Vorderkante Nische fluchten. Zwischen Nischenrückwand und Kühlschrankaggregat sollen 15-20 mm Freiraum sein! Der Nischenboden muss eben sein, sodass das Gerät sich leicht in seine richtige Lage einschieben lässt. Der Boden muss genügend Festigkeit haben um das Gewicht des Gerätes tragen zu können.
Der Kühlschrank muss waagerecht in die Nische eingebaut werden.

Nischenmaße:


Modell Höhe H Breite B Tiefe T Höhe HSt Tiefe TSt
RM 6270 825 mm 490 mm 515 mm 220 mm 235 mm
RM 6271 825 mm 490 mm 515 mm 220 mm 235 mm
RM 6290 825 mm 529 mm 515 mm 220 mm 235 mm
RM 6291 825 mm 529 mm 515 mm 220 mm 235 mm
RM 6360 825 mm 490 mm 515 mm --
RM 6361 825 mm 490 mm 515 mm --
RM 6400 825 mm 529 mm 515 mm --
RM 6401 825 mm 529 mm 515 mm --
RM 7270 825 mm 490 mm 515 mm 220 mm 235 mm
RM 7290 825 mm 529 mm 515 mm 220 mm 235 mm
RM 7360 825 mm 490 mm 515 mm --
RM 7400 825 mm 529 mm 515 mm --
6.6
Kühlschrankbefestigung


In den Seitenwänden des Kühlschrankes sind vier Kunststoffbuchsen mit Schrauben
zur Befestigung des Kühlschrankes vorgesehen. Die
Seitenwände oder die zur
Kühlschrankbefestigung angebrachten Leisten müssen so ausgelegt sein, dass die Schrauben auch bei erhöhter Beanspruchung (während der Fahrt) fest sitzen.
Schrauben immer durch die dafür vorgesehenen Buchsen drehen, da ansonsten eingeschäumte Bauteile wie Leitungen u. a. beschädigt werden können.
Nachdem der Kühlschrank in seine endgültige Lage gebracht ist, werden die Schrauben durch das Blechgehäuse des Kühlschrankes in die Nischenwand geschraubt.
6.7
Abgasführung
Die Abgasführung muss so gestaltet sein, dass die vollständige Ableitung der Verbrennungsprodukte nach außerhalb des Wohnraumes sichergestellt ist. Die Abgasleitung muss stetig steigend geführt werden, um eine Ansammlung von Kondensat zu vermeiden.

Eine nicht fachgerechte Installation vermindert die Kühlleistung und gefährdet die Gewährleistung.
6.7.1
Montage Abgaskamin im oberen Lüftungsgitter

-

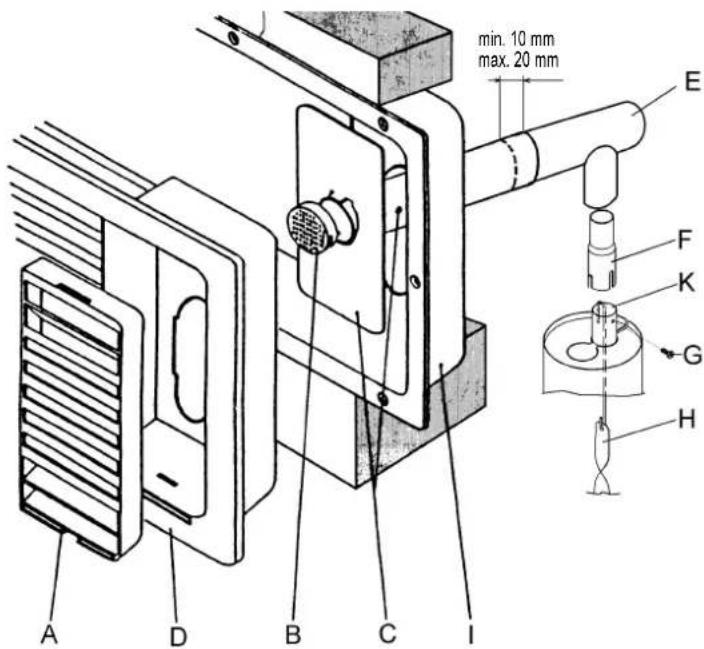

T-Stück (E) auf den Adapter (F), bzw. auf das Abgasrohr (K) aufstecken und mit der Schraube (G) fixieren. Dabei ist darauf zu achten, dass der Heizverteiler (H) in der dafür vorgesehenen Position sitzt.
-
Abgasrohr kpl. (C) mit Abdeckplatte durch die dafür vorgesehene Öffnung des Rahmens (I) stecken und mit dem T-Stück (E) verbinden. Abgasrohr (C) eventuell auf richtige Länge kürzen.
-
Das Lüftungsgitter (D) in den Einbaurahmen (I) einsetzen und mit dem Knebelverschluss, der sich auf der linken Seite des Gitters befindet, verriegeln.
- Abdeckkappe (B) auf das Abgasrohr (C) stecken.
- Einsatz für Abgasführung (A) in das Lüftungsgitter (D) einsetzen.
Bei dieser Art der Abgasführung kann die Winterabdeckung angebracht werden.
6.7.2
Separate Abgasführung

-

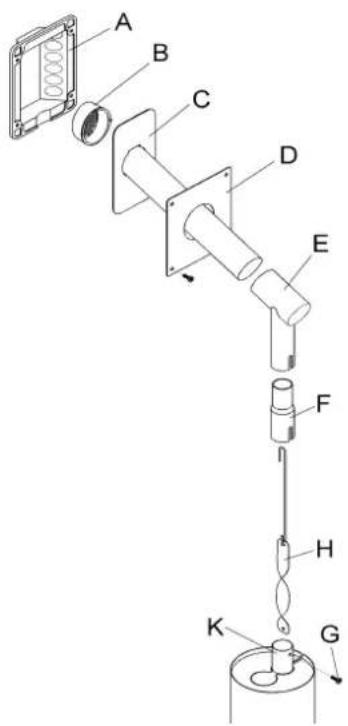

Ausschnitt 80 x 40 mm in die Wohnwagenaußenwand (I) schneiden. Die Lage des Ausschnittes ist dem jeweiligem Kühlschrankmodell und den Einbauverhältnissen anzupassen.
-
T-Stück (E) auf den Adapter (F), bzw. auf
das Abgasrohr (K) aufstecken und mit der Schraube (G) fixieren. Dabei ist darauf zu achten, dass der Heizverteiler (H) in der dafür vorgesehenen Position sitzt.
- Abgasrohr kpl. (C) durch die Öffnung stecken.
- Das Abgasrohr (C) mit dem T-Stück (E) verbinden. Abgasrohr (C) eventuell auf die richtige Länge kürzen.
- Den Ausschnitt mit nicht entflammbarem Material ausstopfen ( z.B. Steinwolle).
- Befestigungsblech (D) anschrauben.
- Abdeckkappe (B) auf das Abgasrohr (C) stecken.
- Außenabdeckung (A) anschrauben.
6.8
Gasinstallation
- Grundsätzlich sind die in Punkt 6.1 aufgeführten Bestimmungen zu beachten!
• Die Geräte sind im Gasbetrieb ausschliesslich für einen Betrieb mit Flüssiggas (Propan/Butan) vorgesehen, auf keinen Fall etwa für Stadtgas oder Erdgas (EN 27418).
- Ein fest eingestellter Druckregler nach EN 12864 ist an dem Flüssiggasbehälter anzuschliessen.
• Der Druckregler muss mit dem auf dem Typenschild des Gerätes angegebenen Betriebsdruck übereinstimmen. Der Betriebsdruck entspricht dem Normdruck des Bestimmungslandes (EN 1949, EN 732).
- Für ein Fahrzeug ist nur ein einheitlicher Anschlussdruck zulässig! Ein Hinweisschild mit dem dauerhaften, gut lesbaren Hinweis auf den Betriebsdruck ist am Aufstellungsort der Gasflasche gut sichtbar anzubringen.
- Der Gasanschluss zum Gerät muss mit Rohranschlussleitungen fest und spannungsfrei installiert und mit dem Fahrzeug fest verbunden sein (Schlauchanschluss ist unzulässig) (EN 1949).

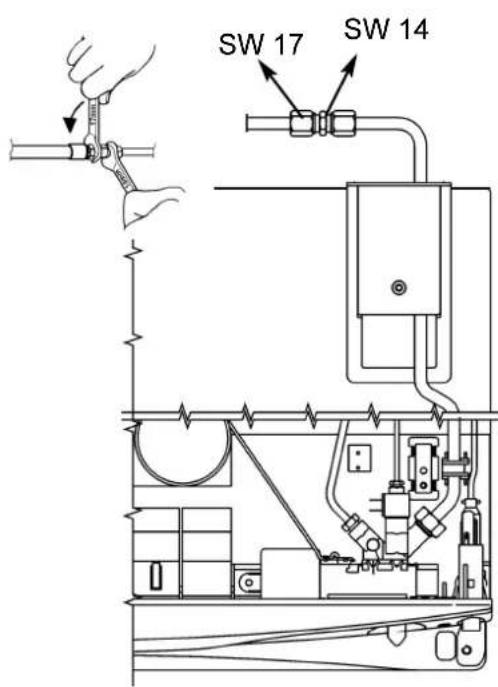

• Der Gasanschluss an das Gerät erfolgt mittels einer Schneidring- (Ermeto-) Verschraubung L8, DIN 2353-ST nach der Europäischen Norm EN 1949.

Der Gasanschluss darf nur von einem autorisierten Fachmann ausgeführt werden!

Nach fachgerechter Installation ist eine Dichtheitsprüfung und eine Flammprobe gemäß EN 1949 von einem autorisierten Fachmann* durchzuführen.
Über die Prüfung ist eine Bescheinigung auszustellen.
\* autorisierter Fachmann
Autorisierte Fachleute sind anerkannte Sachkundige, die aufgrund ihrer Ausbildung und Kenntnisse die Gewähr dafür bieten, dass die Dichtheitsprüfung ordnungsgemäß durchgeführt wird.

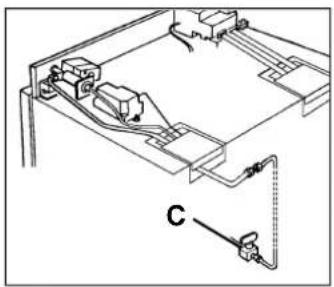

Das Kühlgerät muss durch eine Absperreinrichtung (C) in der Zuführungsleitung absperrbar sein. Die Absperreinrichtung sollte für den Benutzer leicht zugänglich angebracht werden.

Elektrische Installation
Die elektrische Installation darf nur von einem autorisierten Fachmann ausgeführt werden!
Die elektrische Installation muss nach den nationalen Ländervorschriften erfolgen (für Europa EN 60335-2-24).
Die Anschlusskabel müssen so verlegt sein, dass sie mit heissen Teilen des Aggregates / Brenners oder mit scharfen Kanten nicht in Berührung kommen.
Veränderungen an der internen elektrischen Installation oder der Anschluss anderer elektrischer Komponenten (z. B. fremder Zusatzlüfter) an der internen Verkabelung des Gerätes führen zum Erlöschen der e1/CE - Zulassung sowie jeglicher Ansprüche aus Gewährleistung und Produkthaftung!
6.9.1
Netzanschluss
Die Stromversorgung muss an eine vorschriftsmäßig geerdete Steckdose oder an einen geerdeten Festanschluss erfolgen.
Wird die Netzanschlussleitung mit Stecker verwendet, muss der Stecker frei zugänglich sein.
Es empfiehlt sich, die Zuleitung über einen bordseitigen Sicherungsautomaten zu verlegen.
Das Netzanschlusskabel muss so verlegt sein, dass es mit heissen Teilen des Aggregates / Brenners oder mit scharfen Kanten nicht in Berührung kommt.
Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst von Dometic oder durch ebenso qualifiziertes Personal ersetzt werden, um Gefährdungen zu vermeiden.
6.9.2
Batterieanschluss
Das bordseitige 12V-Anschlusskabel wird an eine Klemmleiste am
Kühlschrank polrichtig angeschlossen.
Die Verkabelung sollte mit einer direkten, möglichst kurzen Verbindung an die Batterie bzw. Lichtmaschine erfolgen.
Leitungsquerschnitt Leitungslänge
$$ 4 \mathrm{mm} ^ {2} < 6 \mathrm{m} $$
$$ 6 \mathrm{mm} ^ {2} > 6 \mathrm{m} $$
Bordseitig ist der 12V/24V Stromkreis mit einer 16A Sicherung abzusichern.
Damit beim Abstellen des Fahrzeugmotors nicht vergessen wird, den 12V-Betrieb auch auszuschalten (die Batterie würde in wenigen Stunden entladen), empfiehlt es sich, die Stromversorgung für die Heizpatrone (Anschluss A/B in den Schaltplänen) so auszuführen, dass sie beim Umdrehen des Zündschlüssels unterbrochen wird.
An dem Anschluss C/D (Beleuchtung, automatische Zündung), muss ständig eine Spannung DC (12V) anliegen.
Bei Installation im Caravan dürfen caravanseitig die jeweiligen Minus- und Plusleitungen der 12V-Anschlüsse A/B und C/D nicht miteinander verbunden werden (EN 1648-1).
6.9.3
Schaltschemata

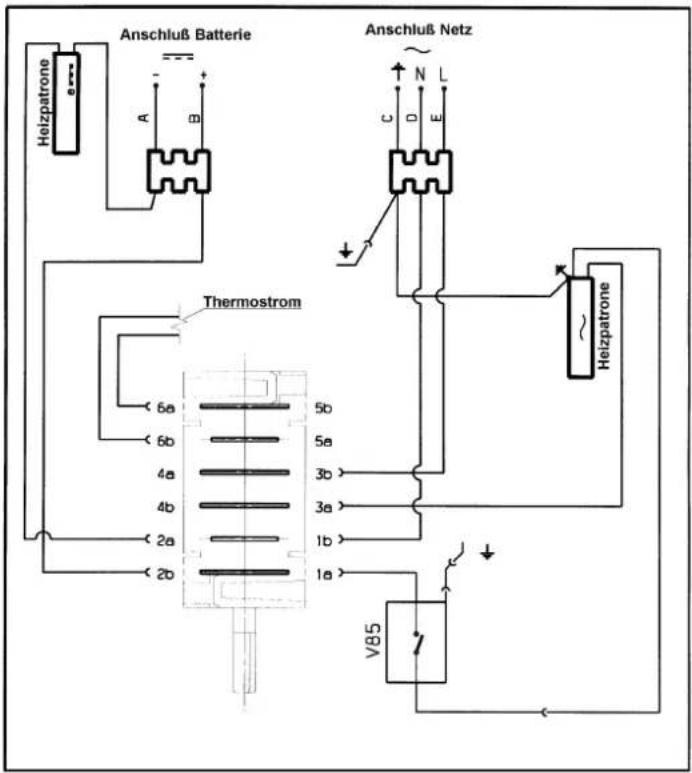

- Schaltschema mit manueller Zündung ohne Beleuchtung

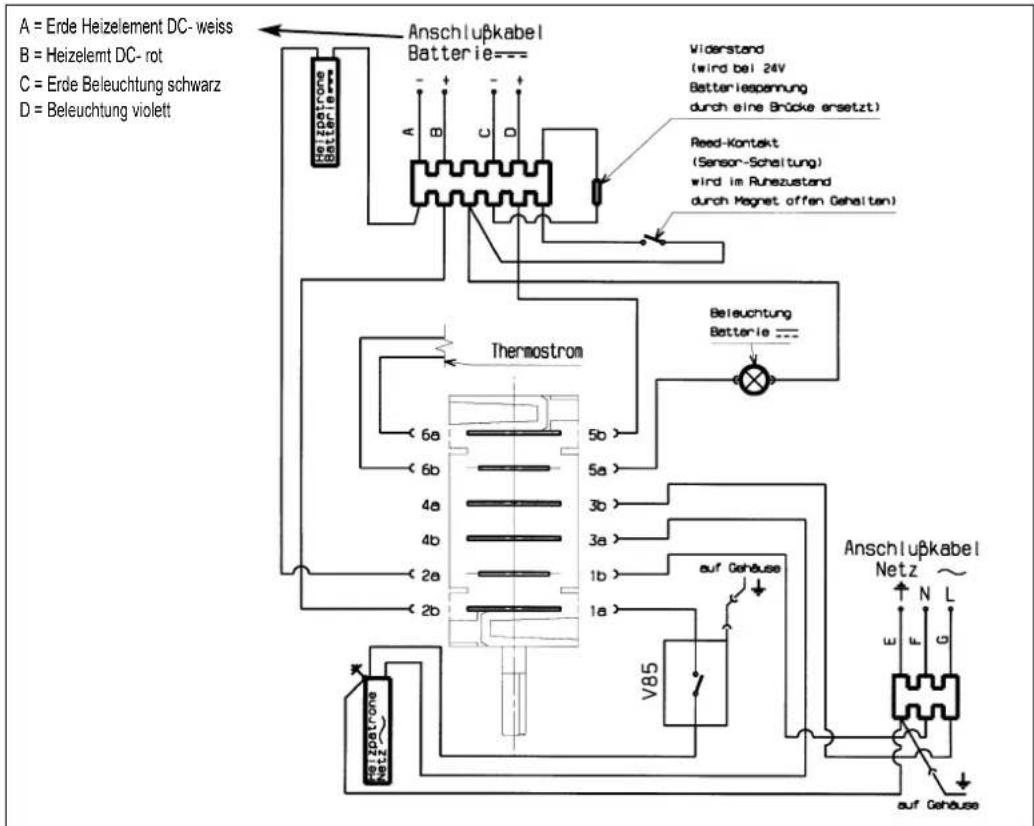

- Schaltschema mit manueller Zündung und Beleuchtung

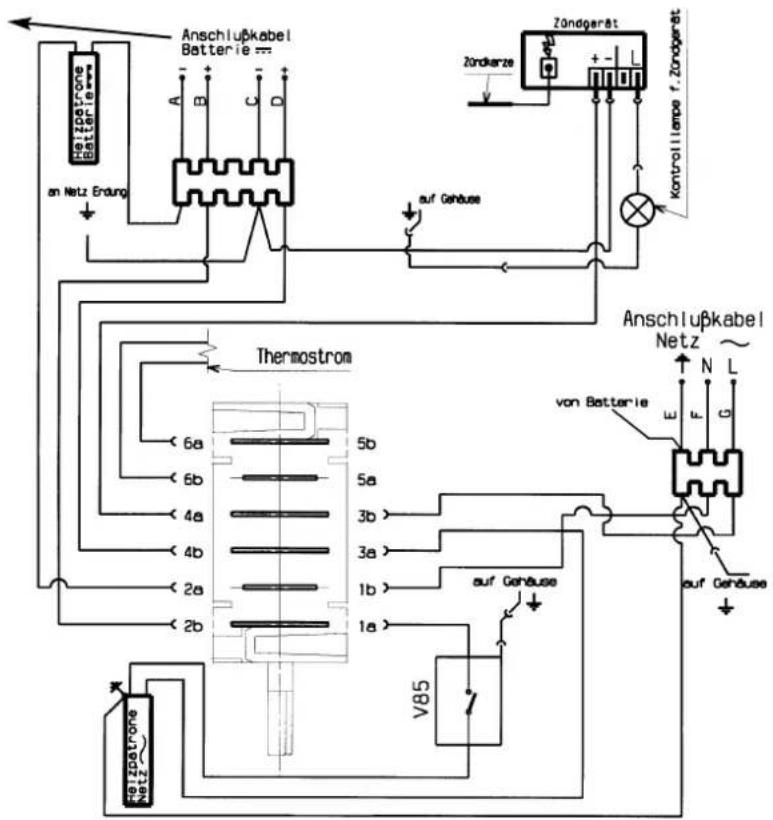

3. Schaltschema mit automatischer Zündung ohne Beleuchtung
A = Erde Heizelement DC- weiss
B = Heizelemt DC- rot
C = Erde Zündgerät schwarz
D = Zündgerät violett

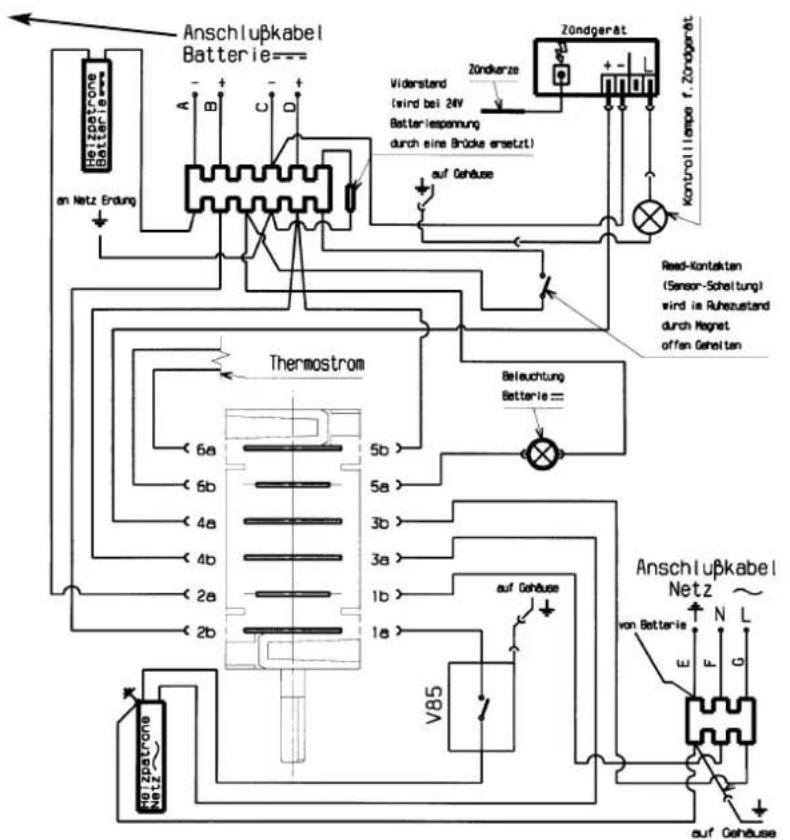

4. Schaltschema mit automatischer Zündung und Beleuchtung
A = Erde Heizelement DC- weiss
B = Heizelemt DC- rot
C = Erde Zündgerät / schwarz
Beleuchtung
D = Zündgerät / violett
Beleuchtung

Dometic
Dometic GmbH
In der Steinwiese 16
D-57074 Siegen
www.dometic.de/caravan
www.dometic.com
