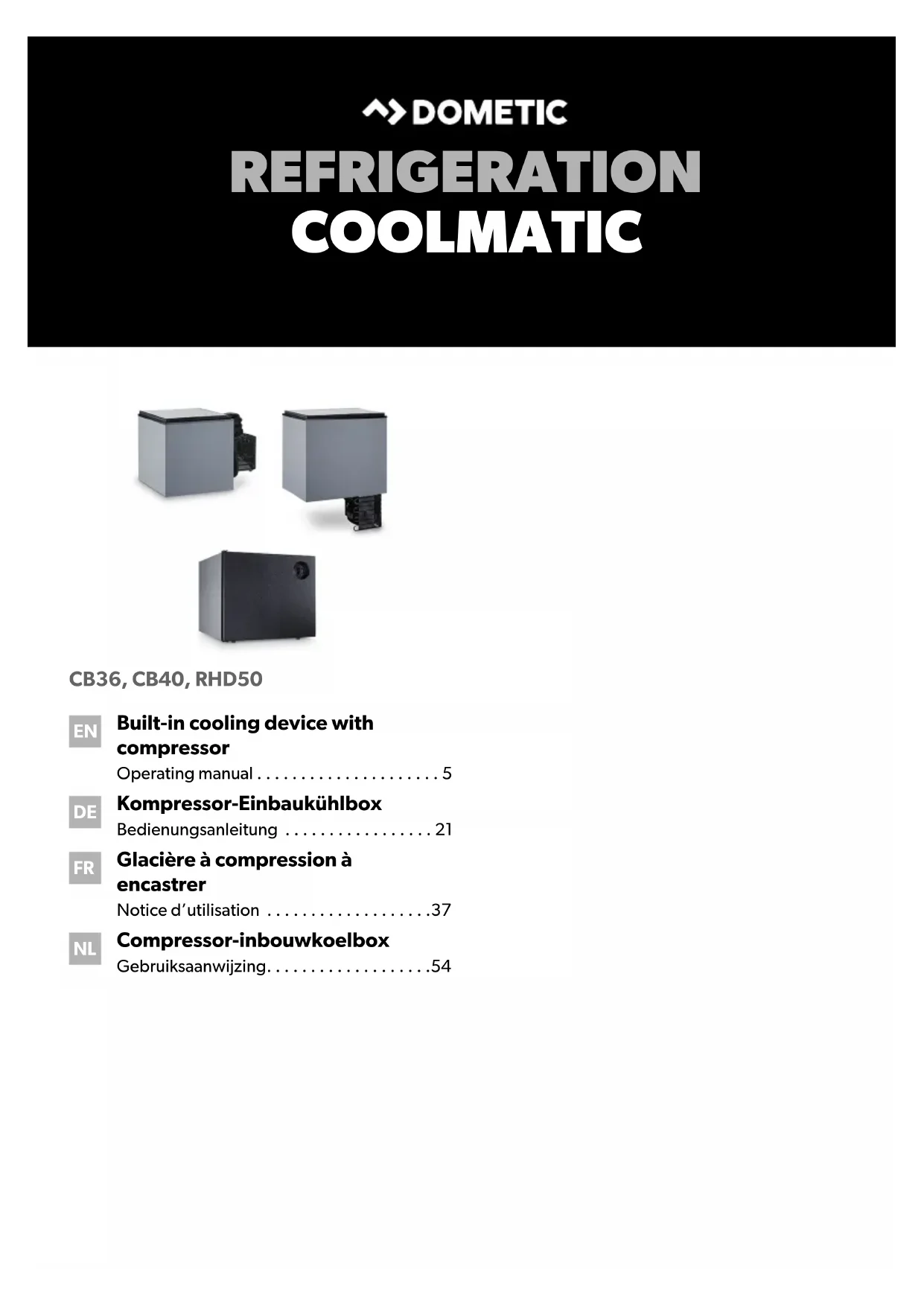

MODE D'EMPLOI CoolMatic CB 36W DOMETIC

• Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Table des matières 1 Explication des symbols p. 38
• 2 Consignes de sécurité p. 38
• 3 Usage conforme p. 40
• 4 Pièces fournies p. 41
• 5 Accessoires p. 41
• 6 Description technique p. 41
• 7 Montage et raccordement du réfrigérateur p. 42
• 8 Utilisation p. 44
• 9 Nettoyage et entretien p. 48
• 10 Garantie p. 49
• 11 Retraitement p. 49
• 12 Guide de dépannage p. 50
• 13 Caractéristiques techniques RHD-CB--O-West.book Seite 37 Mittwoch, 14. Juni 2017 3:39 15FR Explication des symbols CB, RHD p. 52

2 Consignes de sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des influences mécaniques ayant endommagé le matériel

• des modifications apportées au produit sans autorisation explicite de la part du fabricant

• une utilisation différente de celle décrite dans la notice

2.1 Sécurité générale

DANGER ! Danger de mort ! En cas d'utilisation sur des bateaux : Veillez à ce que votre alimenta- tion électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur ! DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. ATTENTION ! Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit. REMARQUE Informations complémentaires sur l'utilisation du produit. RHD-CB--O-West.book Seite 38 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Consignes de sécurité

• Avant de mettre l'appareil en service, vérifiez que la tension de service et la tension de la batterie sont identiques (voir plaque signalétique).

• Si le câble de raccordement est endommagé, vous devez le rempla- cer par un câble de même type et de même spécification.

• Seul un spécialiste doit procéder à l'installation dans des endroits humides.

• Seul un personnel qualifié est habilité à effectuer des réparations sur cet appareil. Toute réparation mal effectuée risquerait d'entraîner de sérieux dangers. Si des réparations sont nécessaires, adressez-vous au service après-vente.

• Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.

• Ne jamais ouvrir le circuit frigorifique.

• Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

• Ne placez pas l’appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz, etc.).

• Lorsque vous raccordez votre appareil à une batterie, veuillez considérer le fait que cette batterie contient des acides !

• Veillez à ce que le compresseur soit suffisamment aéré.

• N'utilisez pas le réfrigérateur pour le transport de produits corrosifs ou de solvants !

• Ne laissez pas des personnes (enfants compris) incapables d’utiliser le produit de manière sûre, en raison de déficiences physiques, sensorielles ou mentales ou de leur manque d’expérience ou de connaissances, utiliser ce produit sans surveillance.

• Les appareils électriques ne sont pas des jouets pour enfants ! Placez et utilisez l'appareil hors de la portée des enfants.

• Les aliments ne peuvent être conservés que dans leurs emballages originaux ou dans des récipients appropriés.

• Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l’appareil. RHD-CB--O-West.book Seite 39 Mittwoch, 14. Juni 2017 3:39 15FR Usage conforme CB, RHD

2.2 Consignes de sécurité concernant l’utilisation de

DANGER ! Danger de mort ! Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur.

• Aucun appareil électrique ne doit être utilisé à l’intérieur du réfrigérateur !

• Dégivrez l'appareil en temps utile, afin d'économiser de l'énergie.

• Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les aliments ne soient pas en contact avec les acides de la batterie.

• Protégez l'appareil de la pluie et de l'humidité.

AVIS ! Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des appareils.

REMARQUE Débranchez l’appareil uniquement lorsque vous savez que vous ne l'utiliserez pas pendant une période prolongée. 3Usage conforme Le réfrigérateur est conçu pour la réfrigération et la congélation (sur les modèles CB36 et CB40 seulement) d'aliments. L'appareil peut également être utilisé sur des bateaux.

ATTENTION ! Risque pour la santé ! Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez refroidir. RHD-CB--O-West.book Seite 40 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Pièces fournies

4Pièces fournies 5Accessoires Si vous souhaitez faire fonctionner votre réfrigérateur sur secteur à courant alternatif 230 V, veuillez utiliser l'un des redresseurs suivants : 6 Description technique Les réfrigérateurs CoolMatic CB36, CB40 et RHD50 sont conçus pour une utilisa- tion sous tension de 12 V ou 24 V et peuvent donc être utilisés par ex. en camping ou sur des bateaux. De plus, le redresseur EPS-100 W et MPS-35 permet de les raccorder à la tension du secteur 230 V. Le réfrigérateur permet de réfrigérer et tenir au frais des denrées alimentaires. Les modèles CoolMatic CB36 et CB40 permettent la congélation de produits. Tous les matériaux utilisés lors de la construction de la glacière n'altèrent pas la qualité des aliments. Le circuit de refroidissement ne requiert pas d'entretien. Un régulateur de température situé dans le compartiment intérieur de l'appareil permet de sélectionner la température désirée. Le réfrigérateur dispose d'une protection contre arrêt sous-tension. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension est insuffisante. Si la tension est suffisante, il se rallume automatiquement. En cas d'utilisation sur les bateaux, le réfrigérateur peut supporter un angle de gîte permanent de 30°. Les modèles CoolMatic CB36 et CB40 sont équipés d'un groupe frigorifique amovible et pouvant être monté séparément. Quantité Désignation 1Glacière 1 Notice d'utilisation Désignation N° d'article EPS-100W, redresseur (230 V : 24 V) 9600000440 MPS-35, redresseur (110–240 V : 24 V) 9600000445 RHD-CB--O-West.book Seite 41 Mittwoch, 14. Juni 2017 3:39 15FR Montage et raccordement du réfrigérateur CB, RHD

7 Montage et raccordement du réfrigérateur

7.1 Montage du réfrigérateur

Cet appareil est conçu pour une utilisation à une température variant entre 16 °C et 32 °C. S'il fonctionne de manière continue, l'humidité de l'air ne doit pas dépasser 90 %. Installez le réfrigérateur dans un endroit sec et protégé (cotes de montage : fig. 1 à fig. 3, page 3). Evitez de monter l'appareil à proximité de sources de chaleur telles que des chauffages, des fours à gaz, des conduites d'eau chaude, etc. Le réfrigérateur doit être monté de manière à ce que l'air réchauffé puisse être facile- ment évacué du groupe frigorifique. Veillez à ce que la ventilation soit suffisante. Sur les modèles CoolMatic CB36, CB40 et RHD50 le groupe frigorifique est amo- vible et peut, en cas de problèmes liés à l'espace, être monté dans un périmètre de 1,5 m de la glacière (CB36, CB40, RHD50).

7.2 Adaptation à la décoration (sur les modèles CB36,

CB40 uniquement) Les couvercles des appareils peuvent être recouverts d'un habillage assorti à votre aménagement.

7.3 Raccordement du réfrigérateur

Raccordement à une batterie Le réfrigérateur peut fonctionner sur tension continue de 12 V ou de 24 V.

AVIS ! Pour éviter des pertes de tension et de puissance frigorifique, le câble doit être le plus court possible et ne peut être interrompu. Evitez donc de placer des interrupteurs, des connecteurs ou des répartiteurs supplémentaires. RHD-CB--O-West.book Seite 42 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Montage et raccordement du réfrigérateur

➤ A l'aide de fig. 4, page 4, déterminez le diamètre nécessaire du câble en fonction de sa longueur. Légende de fig. 4, page 4

➤ Raccordez le câble rouge au pôle positif. ➤ Raccordez le câble noir à la masse. ➤ Avant de mettre l'appareil en service, vérifiez que la tension de service et la tension de la batterie sont identiques (voir plaque signalétique). ➤ Raccordez votre réfrigérateur – le plus directement possible aux pôles de la batterie ou – à une prise femelle protégée par un fusible d'au moins 15 A (pour une tension de 12 V) ou 7,5 A (pour une tension de 24 V).

Le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant). Axe des coordonnées Signification Unité l Longueur du câble m Diamètre du câble mm² AVIS ! Tenez compte de la polarité. AVIS ! Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des appareils. 12 V 24 V Tension d'arrêt 10,4 V 22,8 V Tension de remise en marche 11,7 V 24,2 V RHD-CB--O-West.book Seite 43 Mittwoch, 14. Juni 2017 3:39 15FR Utilisation CB, RHD

Raccordement à une tension du secteur de 230 V

➤ Pour faire fonctionner la glacière sur le secteur 230 V ou 110 – 240 V, utilisez le redresseur de courant EPS-100W (230 V) ou MPS-35 (110 – 240 V). 8Utilisation

8.1 Comment économiser de l'énergie ?

• Choisissez un emplacement bien aéré et à l'abri du soleil.

• Laissez refroidir les aliments chauds avant de les déposer dans le réfrigérateur.

• Ne pas ouvrir le réfrigérateur plus souvent que nécessaire.

• Ne pas laisser la porte ou le couvercle ouverts plus longtemps que nécessaire.

• Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.

• Evitez une température intérieure inutilement basse.

• Nettoyez régulièrement le condensateur pour enlever la poussière et les salissures.

• Nettoyez régulièrement le joint du couvercle. DANGER ! Danger de mort !

• Ne vous approchez pas de prises ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau.

• Si vous raccordez votre réfrigérateur à bord d'un bateau à la tension 230 V du secteur par l'intermédiaire d'une prise de quai, vous devez dans tous les cas brancher un disjoncteur différentiel entre le secteur 230 V et le réfrigérateur. Veuillez prendre conseil auprès d'un spécialiste. REMARQUE Avant de mettre en service le réfrigérateur neuf, vous devez, pour des raisons d’hygiène, le nettoyer à l’intérieur et à l’extérieur à l’aide d’un tissu humide (voir aussi chapitre « Nettoyage et entretien », page 48). RHD-CB--O-West.book Seite 44 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Utilisation

8.2 Utilisation du réfrigérateur

Le réfrigérateur permet la conservation des aliments frais. Les modèles CoolMatic CB36 et CB40 vous permettent en outre de conserver des aliments congelés dans le compartiment congélateur ou d'y congeler des aliments frais.

➤ Allumez le réfrigérateur en tournant le régulateur vers la droite.

Fermeture RHD50 Pour ouvrir le réfrigérateur, tirez sur le tenon (fig. 5 1, page 4) et ouvrez la porte. Pour verrouiller le réfrigérateur, fermez la porte en appuyant dessus jusqu'à ce que le verrouillage s'enclenche. CB36/CB40 Le couvercle est reposé et n'est pas verrouillé. AVIS ! Veillez à ce que les boissons ou aliments placés dans des contenants en verre ne soient pas soumis à des températures trop basses. En gelant, les boissons et aliments liquides augmentent de volume. Les contenants en verre risquent alors de se casser. REMARQUE Après la mise en marche, le réfrigérateur met environ 60 s avant que le compresseur ne se mette en marche. AVIS ! Veillez à ne déposer dans le réfrigérateur que des objets ou des aliments qui peuvent être réfrigérés ou congelés à la température sélectionnée. RHD-CB--O-West.book Seite 45 Mittwoch, 14. Juni 2017 3:39 15FR Utilisation CB, RHD

Réglage de la température Vous pouvez régler la température continuellement à l'aide du régulateur. Le régulateur de température intégré régule la température comme suit :

• min. (vers la gauche) = plus haute température de réglage

• max. (vers la droite) = plus basse température de réglage

Conservation des aliments Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage.

Le compartiment réfrigérateur se répartit en plusieurs zones qui présentent différentes températures :

• Les zones les plus froides se trouvent directement au fond de l'appareil.

• Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments. ➤ Veuillez respecter les consignes suivantes pour la conservation :

• Ne recongelez jamais un produit décongelé, consommez-le au plus vite.

• Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un conteneur à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent mieux. REMARQUE La puissance frigorifique peut être influencée par

• la température ambiante,

• la quantité des aliments à conserver,

• la fréquence d'ouverture de la porte/du couvercle. AVIS ! Ne conservez pas d'aliments chauds dans le réfrigérateur. Ne placez pas de conteneurs en verre remplis de liquides dans le compartiment congélateur. REMARQUE Conservez les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcool dans des conteneurs hermétiques. RHD-CB--O-West.book Seite 46 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Utilisation

Dégivrage du réfrigérateur (sur les modèles CB36 et CB40 uniquement) L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur du réfrigérateur et diminuer ainsi sa puissance frigorifique. Veillez donc à dégivrer l'appareil à temps.

Procédez de la manière suivante pour dégivrer le réfrigérateur : ➤ Retirez les aliments. ➤ Placez-les éventuellement dans un autre réfrigérateur, pour qu'ils restent froids. ➤ Placez le régulateur sur « 0 ». ➤ Laissez le couvercle ouvert. ➤ Essuyez l'eau provenant du dégivrage. Extinction du réfrigérateur et mise hors service Lorsque vous voulez mettre le réfrigérateur hors service pendant une période pro- longée, procédez de la façon suivante : ➤ Placez le régulateur sur le niveau « 0 ». ➤ Débranchez le câble de raccordement de la batterie ou débranchez la prise de la ligne de courant continu en la retirant du redresseur. ➤ Nettoyez le réfrigérateur (voir chapitre « Nettoyage et entretien », page 48). ➤ Laisser le couvercle ou la porte ouverts afin d'éviter la formation d'odeurs. AVIS ! N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre. RHD-CB--O-West.book Seite 47 Mittwoch, 14. Juni 2017 3:39 15FR Nettoyage et entretien CB, RHD

9 Nettoyage et entretien

➤ Nettoyez de temps à autre l’appareil à l’intérieur et à l’extérieur avec un chiffon humide. ➤ Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas encombrées de saletés ou de poussières, pour que la chaleur générée par le fonctionnement soit évacuée et que l'appareil ne soit pas endommagé. ➤ Veillez à ce que de l'eau ne goutte pas sur les joints. Ceci peut endommager l'électronique. ➤ Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé. AVERTISSEMENT ! Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à le mettre hors secteur. AVIS ! Risque d'endommagement !

• Ne nettoyez jamais la glacière à l’eau courante et ne la plongez pas non plus dans l'eau.

• N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourraient endommager la glacière. RHD-CB--O-West.book Seite 48 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Garantie

10 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,

• le motif de la réclamation ou une description du dysfonctionnement. 11 Retraitement

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez- vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. ATTENTION ! Lors de l'élimination, veillez à ce que l'appareil ne soit pas surchauffé, car la mousse isolante a été préparée avec du gaz inflammable. RHD-CB--O-West.book Seite 49 Mittwoch, 14. Juni 2017 3:39 15FR Guide de dépannage CB, RHD

12 Guide de dépannage Le compresseur ne fonctionne pas Problème Cause éventuelle Solution

BORNE = 0 V Interruption de la ligne de raccordement entre la batterie et l'électronique Rétablir la connexion Commutateur principal défectueux (s'il fait partie des composants) Changer le commutateur principal Le fusible supplémentaire de la ligne a grillé (s'il fait partie des composants) Changer le fusible de la ligne

Tension de batterie trop faible Charger la batterie Tentative de démarrage avec U BORNE

OFF Les câbles sont débranchés Mauvais contact (corrosion) Rétablir la connexion Capacité de batterie trop faible Changer la batterie Diamètre du câble trop petit Changer le câble (fig. 4, page 4) Tentative de démarrage avec U BORNE

Température ambiante trop élevée – Ventilation et aération insuffisantes Déplacement du réfrigérateur Le condensateur est sale Nettoyer le condensateur Ventilateur défectueux (s'il fait partie des composants) Changer le ventilateur

BORNE Tension entre la borne positive et la borne négative de l'électronique

Tension de démarrage de l'électronique

OFF Tension d'arrêt de l'électronique RHD-CB--O-West.book Seite 50 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Guide de dépannage

Température intérieure trop basse sur le niveau « 1 » du régulateur Diminution de la puissance frigorifique, augmentation de la température intérieure Bruits inhabituels Problème Cause éventuelle Solution Le compresseur fonctionne en permanence Pas de contact établi entre le détecteur du thermostat et l'évaporateur Fixer le détecteur Thermostat défectueux Changer le thermostat Court-circuit dans la ligne du thermostat Longue durée de fonctionnement du compresseur Grandes quantités de gel dans l'appareil (pour les modèles CB36, CB40 uniquement)

Problème Cause éventuelle Solution Longue durée de fonctionnement/ fonctionnement continu du compresseur Givrage de l'évaporateur Dégivrer l'évaporateur Température ambiante trop élevée – Ventilation et aération insuffisantes Déplacement du réfrigérateur Le condensateur est sale Nettoyer le condensateur Ventilateur défectueux (s'il fait partie des composants) Changer le ventilateur Le compresseur fonctionne rarement Batterie à plat/usagée Charger la batterie Problème Cause éventuelle Solution Fort ronflement Les mouvements d'un élément du cir- cuit de refroidissement sont bloqués (l'élément est coincé contre la paroi) Redresser l'élément avec précaution Corps étranger coincé entre l'unité de réfrigération et la paroi Retirer le corps étranger Bruit du ventilateur (s'il fait partie des composants)

13 Caractéristiques techniques Les réfrigérateurs CoolMatic CB36, CB40 et RHD50 disposent tous des caractéris- tiques suivantes :

• Tension de raccordement 12 V CC ou 24 V CC

• Humidité : 90 % maximum

• Angle de gîte pendant une courte durée : 30° maximum CB36 CB40 Capacité : 36 l 40 l Puissance absorbée : 45 W 45 W Plage de température de refroidissement : de +10 °C à –12 °C Quantité de fluide frigorigène : 60 g Équivalent CO2 : 0,086 t Potentiel d'effet de serre (GWP) :

Classe climatique : N Dimensions (l x h x p) en mm (avec compresseur) : fig. 1, page 3 fig. 2, page 3 Poids : 17 kg 19 kg RHD-CB--O-West.book Seite 52 Mittwoch, 14. Juni 2017 3:39 15FR CB, RHD Caractéristiques techniques

Contrôle/certificats Le circuit de refroidissement contient du R134a. Contient des gaz à effet de serre fluorés Equipement hermétiquement scellé Conforme à la directive ErP/EuP. RHD50 Capacité : 50 l Puissance absorbée : 45 W Plage de température de refroidissement : de +10 °C à +2 °C Quantité de fluide frigorigène : 35 g Équivalent CO2 : 0,05 t Potentiel d'effet de serre (GWP) :

Classe climatique : N Dimensions (l x h x p) en mm (avec compresseur) : fig. 3, page 3 Poids : 20 kg RHD-CB--O-West.book Seite 53 Mittwoch, 14. Juni 2017 3:39 15NL CB, RHD
