MODE D'EMPLOI RH 456 LD DOMETIC

Problem Die Kühlleistung des Geräts ist zu gering Das Gerät kühlt nicht und die LEDs blinken Das Gerät kühlt nicht und die Beleuchtung funktioniert nicht Mögliche Ursache Zu viele zu warme Speisen wurden eingelagert Die Tür ist nicht korrekt verschlossen Der Kühlschrank ist nicht nivelliert. Die Luft kann im Kühlfach nicht zirkulieren Die äußere Belüftung ist nicht ohne Hindernisse. Das CUC-System hat das Gerät ausgeschaltet Der Stecker sitzt nicht korrekt in der Steckdose Die Steckdose ist ohne Strom Abhilfe Weniger Speisen einlagern Tür korrekt verschließen Der Kühlschrank muss nivelliert sein. Schaffen Sie Platz zwischen den Speisen, damit die Luft zirkulieren kann Sichern Sie die äußere Belüftung. Siehe Abschnitt 5.3 Stecker korrekt anschließen Überprüfen Sie, ob es Spannung gibt (z.B. schließen Sie eine Lampe an die Steckdose an). D18 Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Nous espérons que cet appareil vous donnera pendant longtemps entière satisfaction. Ce mode d'emploi a pour but de vous familiariser avec les symboles suivants et de vous permettre une mise en œuvre efficace et sûre de votre appareil : Danger lié à une mise en œuvre inappropriée de l'appareil Recommandations pour l'utilisation de l'appareil Informations relatives à la protection de l'environnement Ce réfrigérateur sert à y ranger des provisions et des boissons. Le compartiment supérieur de l'appareil n'est pas réfrigéré donc il sert à y poser des verres, chips, snacks, etc. Attention! Seuls des adultes ont le droit d'exploiter cet appareil. Ne laissez jamais des enfants jouer avec l'appareil ou ses éléments de commande. Seul un électricien ayant la compétence nécessaire, pourra se charger des travaux électriques indispensables à l'installation de l'appareil. Seul un électricien agréé devra se charger des travaux de maintenance, en utilisant uniquement des pièces de rechange d'origine. Toute modification de l'appareil ou de ses composants peut s'avérer dangereuse. Faites attention à ce que le câble d'alimentation ne se coince jamais sous l'appareil. La surface de quelques composants peut fortement s'échauffer au cours de l'exploitation. Veillez à une aération suffisante, sous peine d'un endommagement de l'appareil ; les denrées périssables à l'intérieur du réfrigérateur pourraient également s'abîmer. Veuillez bien comparer aux directives d'installation. Tout contact avec les surfaces brûlantes des composants est à éviter. Il faudra donc veiller à placer l'appareil, sa partie arrière tournée vers un mur. Tout en veillant à respecter les distances minimales indiquées dans les directives d'installation afin de garantir l'aération nécessaire. Débranchez toujours l'appareil avant de le dégivrer, de le nettoyer ou d'effectuer des travaux d'entretien. N'essayez jamais d'enlever le givre EN UTILISANT UN INSTRUMENT POINTU. N'essayez jamais d'employer la force pour enlever le givre adhérant aux nervures de refroidissement. Le givre fondra lors du dégivrage de l'appareil. Veuillez bien comparer aux directives de dégivrage. L'appareil est assez lourd. Faites donc attention si vous voulez le déplacer. N'essayez en aucun cas de réparer vous-même l'appareil. Des réparatures effectuées par un personnel manquant de l'expérience nécessaire, pourront entraîner des blessures corporelles ou des détoriations de l'appareil. Si vous avez besoin de pièces détachées, adressez-vous à votre dépositaire local et demandez explicitement des pièces de rechange d'origine. Il est interdit de stocker des substances toxiques ou explosives au réfrigérateur ! Veuillez bien lire attentivement ce mode d'emploi avant de mettre cet appareil en service. Si vous deviez vendre ou céder l'appareil ultérieurement, veuillez bien remettre ce mode d'emploi à son nouveau propriétaire. Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où vous n'auriez pas installé l'appareil en vous conformant aux directives d'installation, vous n'auriez plus aucun droit aux prestations de garantie. (Comparez au chapitre 4.1) F19 SOMMAIRE

1. Déballage de l'appareil

2. Vue de l'appareil

4. Mise en place de l'appareil

5. Exploitation de l'appareil

5. 1. Première mise en service

5. 2. Réglage de la température

5. 3. Systèm de contrôle de l'agrégat (CUC system)

8. Dégivrage, nettoyage et entretien

8. 1. 1. Eclairage intérieur du compartiment réfrigéré

8. 1. 2. Eclairage intérieur du compartiment non réfrigéré

8. 2. Contrôle automatique de la porte (ADC), en option (LED rouge)

9. Remplacement de l'habillage de porte

10. Service après-vente

11. Mise en service, caractéristiques techniques

11. 1. Raccordement au secteur

12. Informations relatives à la protection de l'environnement

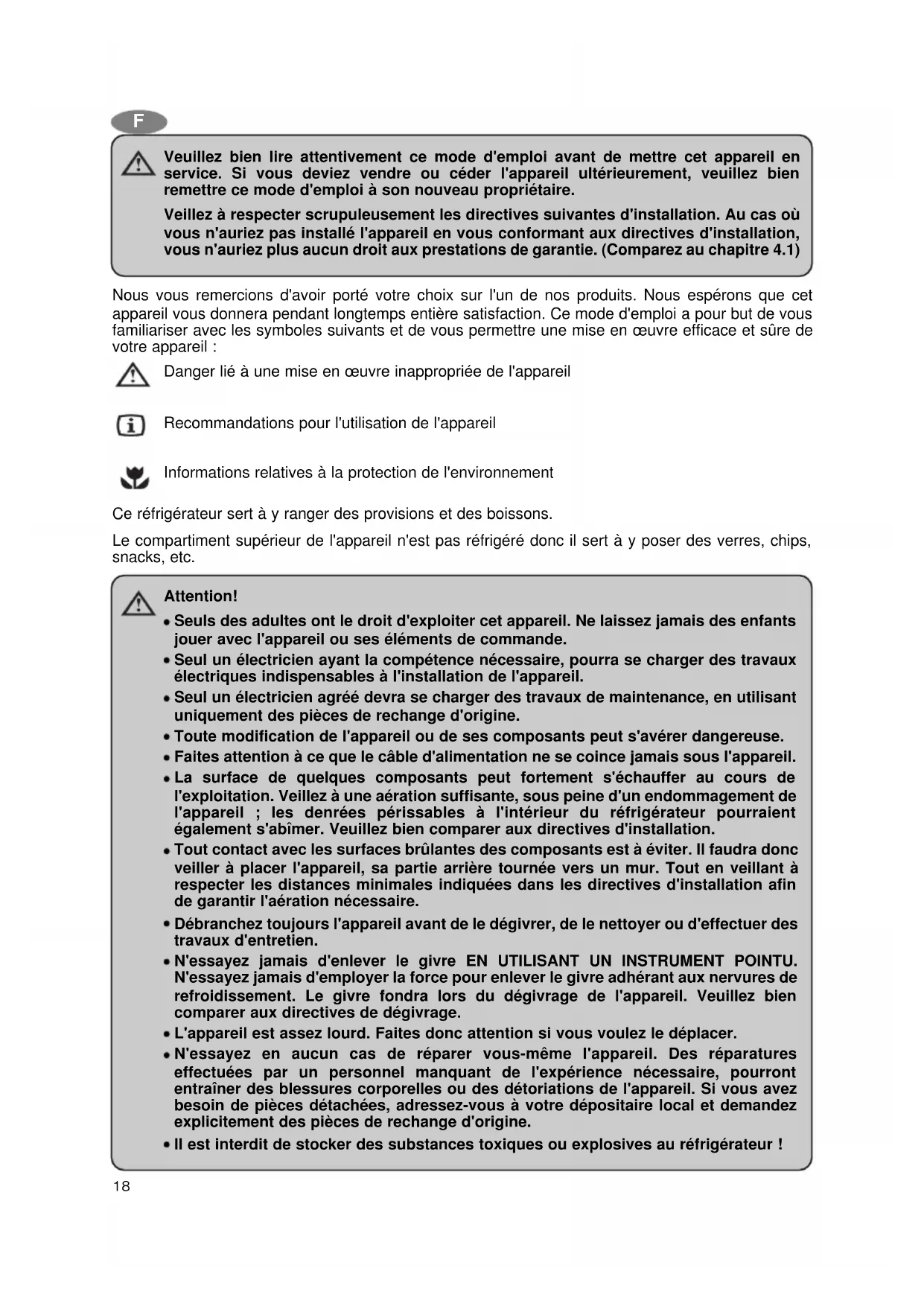

Attention! Les conditions de garantie sont conformes à la Décision du Comité mixte de l'EEE nº 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays. Si vous avez des questions concernant la garantie, le service après-vente ou les pièces de rechange, veuillez bien vous adresser à notre réseau de services Dometic. Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie. Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui ne sont pas d'origine Dometic, ne sont pas couvertes par la garantie. Le non-respect des instructions d'installation ou du mode d'emploi, entraîne l'extinction totale de cette garantie. Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro de série si vous voulez contacter le réseau de services Dometic. Vous trouverez ces informations sur la plaque signalétique, située à l'intérieur du réfrigérateur. F20

1. Déballage de l'appareil

Après avoir enlevé l'emballage en plastique, il faut vérifier que le réfrigérateur ne soit pas endommagé. En cas de dommages de transport, veuillez bien vous adresser immédiatement à l'entreprise de transport.

2. Vue de l'appareil

2. Serrure de porte (si existante)

3. Bac à glaçons (si existante)

4. Eclairage intérieur du compartiment réfrigéré

5. Eclairage intérieur du compartiment non réfrigéré

6. Compartiment de rangement (non réfrigéré)

7. Couvercle pour le compartiment du bloc réfrigérant

8. Capteur de l'évaporateur (derrière l'évaporateur)

14. Balconnets du contre porte lisse

15. ADC optionnel (LED rouge)

Nettoyez le réfrigérateur à intervalles réguliers et en cas de besoin. Videz l'appareil, puis retirez les clayettes et les balconnets. Nettoyez les surfaces intérieures de l'appareil et de la porte, en utilisant une solution tiède d'hydrogénocarbonate de sodium. Rincez ensuite l'appareil à l'eau claire tiède, puis terminez en le séchant à l'aide d'un chiffon non humidifié. N'utilisez pas d'eau trop chaude pour nettoyer les parties en plastique. N'exposez pas ces parties à de l'air trop chaud. Nettoyez régulièrement les surfaces extérieures de l'appareil à l'aide d'un chiffon propre et humide.

4. Mise en place de l'appareil

Veillez à respecter les indications suivantes lors de la première mise en service de l'appareil :

FORMANCE FRIGORIFIQUE SIGNIFIANTE. Au cours du processus de réfrigération, l'appareil transmet la chaleur à l'air ambiant par l'intermédiaire du condensateur (situé à la partie supérieure du panneau arrière). Une bonne ventilation de l'appareil améliorera de beaucoup sa performance frigorifique. Pour garantir son bon fonctionnement, il faudra également veiller à placer l'appareil sur une surface plane. Vous pourrez contrôler très simplement le niveau en posant un verre d'eau sur le couvercle de l'appareil. N'exposez pas l'appareil à une source de chaleur directe (soleil, radiateur, four, etc.). 4.1. Directives d'installation Le réfrigérateur fonctionne au moyen d'un refroidisseur à absorption et est particulièrement silencieux.

4.1.1. Versions encastrables

Ces appareils ont été conçus pour être encastrés. Vous pourrez visser le miniBar dans un meuble, en utilisant les dispositifs de fixation, prévus à cet effet, situés au fond de l'appareil. Ce qui se fera en utilisant les vis (Fig. 2). La version à encastrer est différente de la version à poser, le toit n'est pas en bois et, au lieu des roulettes, elle a des pieds d'une hauteur de 12 mm. Au cours du montage, veillez à respecter les consignes ci-dessous. Figure 2.

FAITES BIEN ATTENTION

Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où vous n'auriez pas installé l'appareil en vous conformant aux directives d'installation, vous n'auriez plus aucun droit aux prestations de garantie.

lanéité du réfrigérateur des deux côtés.

2. Il faudra veiller à respecter une distance

de 20 mm par rapport aux murs.

3. Veillez à garantir une aération suffisante

conformément aux alternatives A, B, C, ou D (fig. 3 à 4)

4. La conduite d'arrivée d'air frais doit être

dimensionnée afin de correspondre au moins à 1 05 mm x de la larg eur du

5. L'ensemble du bloc réfrigérant doit se

trouver dans le courant d'air (comparer à l'illustration).

eillez à ce qu'aucun appareil ne réchauffe l'air circulant.

7. Il faudra veiller à utiliser des grilles de

ventilation dont la section transversale est d'au moins 2 00 cm². FFigure 3 Figure 4 En procédant à l'installation, faites bien attention à toujours garantir l'accès du câble d'alimentation.

4.1.2. Version pose libre

Dans le cas de ce modèle, nous supposons une utilisation autonome. Le revêtement de l'appareil protège l'utilisateur du contact avec les pièces chaudes de l'unité de refroidissement. La ventilation est assurée par la hauteur des roulettes, il est donc interdit d'utiliser le modèle à poser sans roulettes. N'utilisez pas le réfrigérateur sans monter les roulettes parce que vous risquez une ventilation non convenable.

5. Exploitation de l'appareil

Avant la mise en service, il faut vérifier que la tension indiquée sur la plaque de données corresponde à la tension de réseau. miniCoolmin. 60 mmminiCool

EntrŁe d’air Sortie d’air Pour mettre l'appareil en marche, branchez la fiche de prise de courant. À une température ambiante normale, un réfrigérateur vide atteindra sa température de service normale après environ 6 à 7 heures. 5.1. Première mise en service Branchez l'appareil à une prise de courant mise à la masse. Le miniBar procédera automatiquement à un test d'autocontrôle. Si l'électronique ne reconnaît aucune défaillance, la lampe LED de l'éclairage intérieur commencera à clignoter au bout de 10 secondes pendant 2 secondes. S'il n'y a pas d'anomalie, l'éclairage du compartiment réfrigéré est continu quand la porte est ouverte. En cas de reconnaissance d'une défaillance, la lampe LED clignotera en permanence. Il vous faudra alors en aviser votre service après vente. 5.2. Réglage de la température Le miniBar est équipé d'un régulateur de température automatique. Il n'est pas nécessaire de régler manuellement la température du compartiment de rangement. Le système de commande électronique le système de commande Fuzzy Logic règle la température selon une valeur préfixée et la tient à cette valeur même si la température de l'environnement change. La température du compartiment de réfrigération est réglée selon les valeurs suivantes: - en Europe: 5°C - aux Etats-Unis: 3°C Il est possible de modifier la température réglée à l'aide de la télécommande (figure 9). Ouvrez la porte, approchez la télécommande du senseur d'ouverture de porte du minibar (figure 6.B), choisissez la température désirée, appuyez sur le bouton jaune pour la température de 3°C ou le bouton bleu pour la température de 5°C. 5.3. Systèm de contrôle de l'agrégat (CUC system) Le système de commande contrôle la fonction après chaque période de dégivrage (la première phase de dégivrage commence 39 heures après la mise en service et après toutes les 24 heures) en mesurant la chute de température de l'évaporateur. S'il constate une anomalie, le fonctionnement du réfrigérateur s'arrête et les LEDs de l'éclairage intérieur commencent à scintiller continuellement. Si cela arrive, la cause en est souvent la surcharge du réfrigérateur (il contient trop de

miniBar miniBar miniBar Entrèe d’air Entrèe d’air miniBar Entrèe d’air Entrèe d’airprovisions et/ou de boissons), la porte n'est pas bien fermée, la ventilation de l'unité de refroidissement n'est pas convenable et/ou la position du réfrigérateur n'est pas horizontale. Nous vous demandons de vérifier ces éléments, après il est possible de remettre en service le réfrigérateur en positionnant la télécommande (figure 9) vers le senseur d'ouverture de porte et en appuyant sur le bouton noir ou en débranchant le réfrigérateur du réseau pour 10 secondes et en le rebranchant après. Le réfrigérateur commence à fonctionner de nouveau. Si le scintillement revient, il peut y avoir un problème grave avec l'unité de refroidissement, donc vous devez contacter le service de réparation Dometic.

Remplissez quatre cinquièmes du bac à glaçons d'eau potable, fermez le couvercle, puis placez le bac à glaçons sur la clayette. N'oubliez pas de sécher auparavant le bac à glaçons afin qu'il ne colle pas à la clayette. Dégagez les glaçons du bac à glaçons en tenant ce dernier sous l'eau courante. Ouvrez ensuite le couvercle. Vous pourrez alors retirer facilement les glaçons.

Ne surchargez pas l'appareil. Essayez de ne stocker au réfrigérateur que des boissons et/ou des aliments auparavant réfrigérés. Veillez à toujours laisser un espace suffisant entre les denrées alimentaires et les boissons afin de garantir un refroidissement fiable et régulier. En cas de surchargement des clayettes, les effets pourront en être des différences indésirables de température à l'intérieur de l'appareil.

8. Dégivrage, nettoyage et

entretien Le miniBar est équipé d'un système de dégivrage automatique. Degivrage automatique La première phase de dégivrage commencera environ 39 heures après la première mise en service et durera environ deux heures. L'appareil fonctionnera ensuite 22 heures sans interruption, ce cycle sera suivi d'une phase de dégivrage durant deux heures. L'eau de dégivrage résultant de la fonte du givre, s'écoulera alors dans un bac collecteur situé à l'arrière du réfrigérateur, en passant par la gouttière et un tube d'écoulement. (Fig. 5). Dans ce bac, l'eau de dégivrage s'évaporera automatiquement dans l'air ambiant. Il est donc inutile de vider ce bac manuellement.

Pour déconnecter l'unité, il faut débrancher le réfrigérateur du réseau électrique et laisser ouverte sa porte. Après le dégivrage, il faut nettoyer l'intérieur du réfrigérateur avec un torchon humide. Figure 5. 8.1. LED

8.1.1. Eclairage LED intérieur

(Fig. 6) (compartiment réfrigéré) Deux lampes LED (A) situées sur une carte de circuit imprimé, éclaireront l'intérieur de l'appareil en cas d'ouverture de la porte. Les deux capteurs (B) détectent une porte ouverte et commandent l'allumage des lampes LED en conséquence. Figure 6.

8.1.2. Eclairage LED intérieur

(compartiment non réfrigéré) (Fig. 7) L'éclairage intérieur (C) du compartiment supérieur/non réfrigéré peut être allumé/éteint (D) par l'interrupteur qui devient accessible si la porte du réfrigérateur est ouverte.

B24 Figure 7. 8.2. Contrôle automatique de la porte (ADC) en option (LED rouge) Le LED rouge (figure 8 A) est intégré dans un des pieds antérieurs (gauche ou droit) et indique que la porte du réfrigérateur est ouverte. Dans ce cas :

1. Ouvrez le miniBar, vérifiez-en le contenu,

remplissez-le en cas de besoin.

2. Remettez ensuite le signal de la porte à zéro en

dirigeant la télécommande (Figure 9) vers le capteur de la porte et en appuyant sur la touche rouge (Figure 6 B).

l'habillage de porte (Figure 10-12) Débranchez le réfrigérateur du réseau électrique et posez-le sur son dos. Enlevez les quatre vis (1) de la charnière basse de la porte. Enlevez la porte de la charnière supérieure (2-

3) en la déplaçant vers le bas.

Enlevez les vis (4) et tirez le bout de l'encadrement (5). Faites sortir le panneau de décoration (6) de l'encadrement de la porte et mettez le nouveau panneau (7) de façon que la partie supérieure du panneau soit parallèle avec la partie supérieure de l'encadrement. Il est plus facile de poser le nouveau panneau dans la partie supérieure de l'encadrement, si vous coupez un morceau de 5x5 mm de l'angle (8). Reposez l'encadrement (5) à sa place et fixez-le avec les vis. Posez la porte sur la charnière supérieure (9), montez la charnière basse sur la porte et fixez avec les quatre vis (11). Figure 10.Figure 11.Figure 12.

Jaune 3 °C Noir Réinitialisation Système de réfrigération Bleu 5 °C Rouge Signal de porte Réinitialisation

D10. Service après-vente Veuillez bien contrôler d'abord les points suivants avant de contacter notre service après-vente :

Si l'appareil ne fonctionne toujours pas de manière satisfaisante après la vérification des points ci-dessus, veuillez bien contacter le service après-vente. Décrivez le problème et n'oubliez pas de préciser le type d'appareil, le modèle ainsi que la référence du produit et le numéro de série. (Vous trouverez tous les détails sur le modèle d'appareil, la référence du produit et le numéro de série sur la plaque signalétique qui se trouve à l'intérieur du réfrigérateur.) Dans le cas d'un appareil défectueux, contactez votre dépositaire local le plus proche. Vous trouverez son adresse dans l'annuaire téléphonique.

Caractéristiques techniques : branché qu'à une prise de courant mise à la terre et conforme aux réglementations locales en vigueur. Seul un électricien ou d'autres personnes ayant la compétence nécessaire, pourront se charger des travaux électriques indispensables au branchement de l'appareil. Le fabricant décline toute responsabilité au cas de non observance de ces consignes de sécurité. Exigences électriques Avant de mettre l'appareil en marche, assurez- vous que la tension de secteur correspond à la valeur indiquée sur la plaque signalétique.

12. Informations relatives à

la protection de l'environnement L'appareil ne contient pas de CFC/HCFC. Le fluide frigorigène mis en œuvre est l'ammoniaque (un composé naturel d'hydrogène et d'azote). Le cyclopentane ne présentant aucun potentiel d'appauvrissement de la couche d'ozone, a été utilisé comme isolant thermique dans la mousse de polyuréthane. Le chromate de sodium est utilisé comme agent anti-corrosion (dosé à moins de 2 % du pourcentage pondéral du fluide frigorigène). ProblèmeLa performance frigorifique del'appareil est insuffisante.L'appareil ne refroidit pas, leslampes LED clignotent.L'appareil ne refroidit pas,l'éclairage ne fonctionne pas.Raison possibleLe compartiment refroidisseur contient unetrop grande quantité d'aliments chauds.La position du réfrigérateur n'est pashorizontale.La porte est mal fermée.L'air ne peut pas circuler dans lecompartiment refroidisseur.La circulation d'air extérieure est bloquée.Le régulateur automatique de contrôle aarrêté l'appareil.La fiche d'alimentation est mal branchéedans la prise de courantLa prise de courant n'est pas alimentée.SolutionRéduire le volume desdenrées stockées.Il faut positionner leréfrigérateur horizontale-ment.Bien fermer la porte.Laissez un espace suffisantentre les denréesalimentaires afin que l'airpuisse circuler.Il faut assurer la circulation d'airextérieure.Cf. paragraphe 5.3.Brancher correctement lafiche d'alimentation.Il faut vérifier la présence dela tension (par exempleconnecter une lampe à laprise de courant).Modèle RH 456LDRH 456LDE (encastré)Type MB20-60Contenance utile 56 litresCapacité réfrigérée 40 litresCapacité non réfrigérée 16 litresAlimentation secteur 220 - 240V (AC)Courant absorbé 65WConsommation d'énergie 0,9 kWh/24hFluide frigorigène 159g H O+86g NH

11.1. Raccordement au secteur La mise sous tension de l'appareil ne se fera qu'avec la tension indiquée sur la plaque signalétique. L'appareil ne doit être26
