MANUAL DE USUARIO RH 456 LD DOMETIC

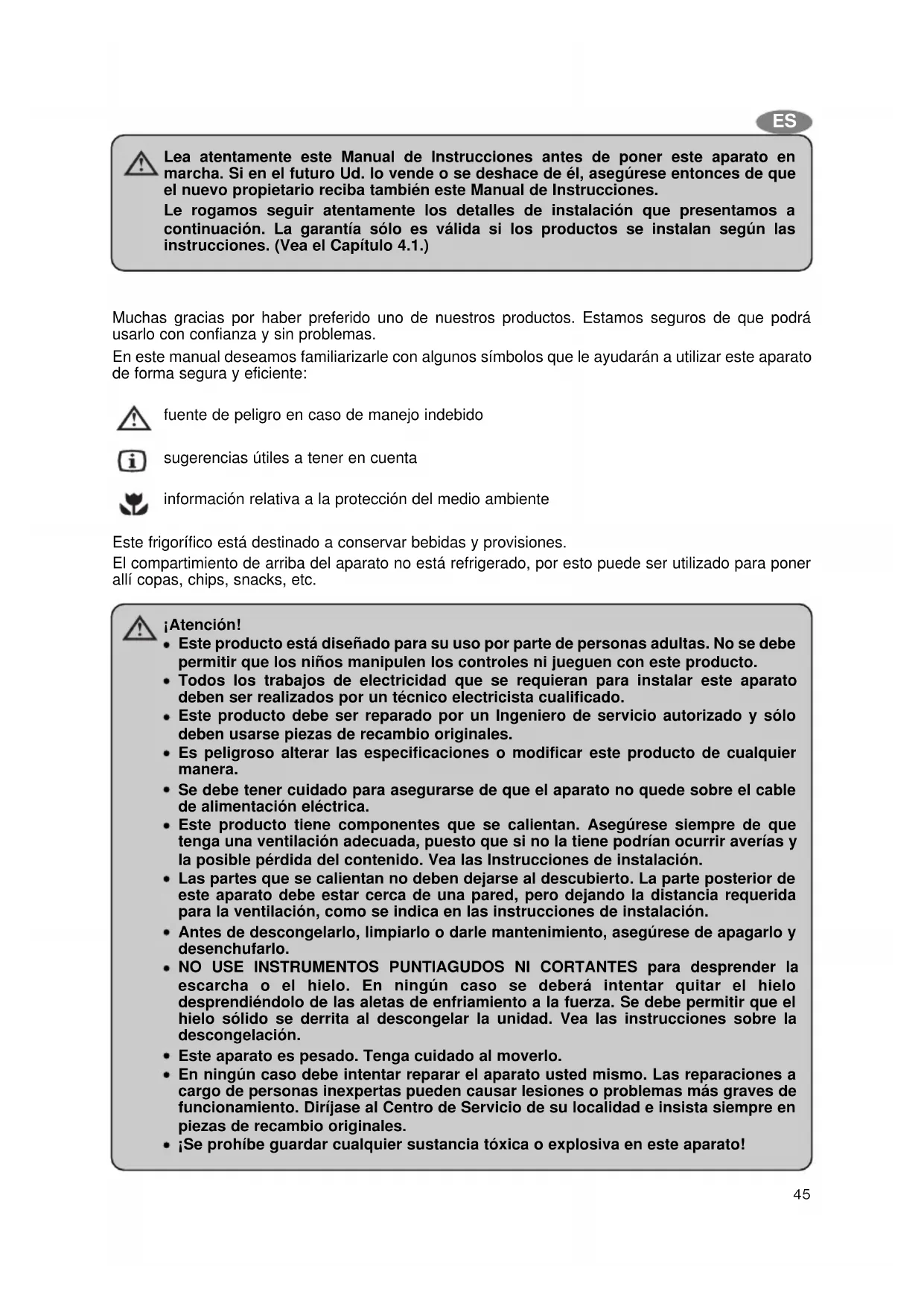

Nadat u de koelkast heeft uitgepakt, brengt u het verpakkingsmateriaal bij voorkeur naar een plaatselijk inzamelpunt. Na het einde van de levensduur moet de koelkast worden ingeleverd bij een gemeentelijk inzameldepot of bij een gespecialiseerd inzamel- en recyclingbedrijf, dat de nog recyclebare materialen terug zal winnen. Het restant wordt volledig vernietigd. Apparaten, die met dit symbool zijn voorzien, moeten bij het gemeentelijk verzamelpunt voor afgedankte elektrische en electronische apparatuur worden afgegeven. Ze mogen niet via het gewone huisafval worden weggegooid. Bij koelkasten van Dometic staat het symbool op het typeplaatje aan de binnenkant van het apparaat. Dit toestel voldoet aan de EU-richtlijnen als volgt: LVD-Richtlijn 72/23/EEG, gewijzigd bij 90/683/EEG EMC-Richtlijn 89/336/EEG RoHS-Richtlijn 2002/95/EG45 Muchas gracias por haber preferido uno de nuestros productos. Estamos seguros de que podrá usarlo con confianza y sin problemas. En este manual deseamos familiarizarle con algunos símbolos que le ayudarán a utilizar este aparato de forma segura y eficiente: fuente de peligro en caso de manejo indebido sugerencias útiles a tener en cuenta información relativa a la protección del medio ambiente Este frigorífico está destinado a conservar bebidas y provisiones. El compartimiento de arriba del aparato no está refrigerado, por esto puede ser utilizado para poner allí copas, chips, snacks, etc. ¡Atención! Este producto está diseñado para su uso por parte de personas adultas. No se debe permitir que los niños manipulen los controles ni jueguen con este producto. Todos los trabajos de electricidad que se requieran para instalar este aparato deben ser realizados por un técnico electricista cualificado. Este producto debe ser reparado por un Ingeniero de servicio autorizado y sólo deben usarse piezas de recambio originales. Es peligroso alterar las especificaciones o modificar este producto de cualquier manera. Se debe tener cuidado para asegurarse de que el aparato no quede sobre el cable de alimentación eléctrica. Este producto tiene componentes que se calientan. Asegúrese siempre de que tenga una ventilación adecuada, puesto que si no la tiene podrían ocurrir averías y la posible pérdida del contenido. Vea las Instrucciones de instalación. Las partes que se calientan no deben dejarse al descubierto. La parte posterior de este aparato debe estar cerca de una pared, pero dejando la distancia requerida para la ventilación, como se indica en las instrucciones de instalación. Antes de descongelarlo, limpiarlo o darle mantenimiento, asegúrese de apagarlo y desenchufarlo. NO USE INSTRUMENTOS PUNTIAGUDOS NI CORTANTES para desprender la escarcha o el hielo. En ningún caso se deberá intentar quitar el hielo desprendiéndolo de las aletas de enfriamiento a la fuerza. Se debe permitir que el hielo sólido se derrita al descongelar la unidad. Vea las instrucciones sobre la descongelación. Este aparato es pesado. Tenga cuidado al moverlo. En ningún caso debe intentar reparar el aparato usted mismo. Las reparaciones a cargo de personas inexpertas pueden causar lesiones o problemas más graves de funcionamiento. Diríjase al Centro de Servicio de su localidad e insista siempre en piezas de recambio originales. ¡Se prohíbe guardar cualquier sustancia tóxica o explosiva en este aparato! Lea atentamente este Manual de Instrucciones antes de poner este aparato en marcha. Si en el futuro Ud. lo vende o se deshace de él, asegúrese entonces de que el nuevo propietario reciba también este Manual de Instrucciones. Le rogamos seguir atentamente los detalles de instalación que presentamos a continuación. La garantía sólo es válida si los productos se instalan según las instrucciones. (Vea el Capítulo 4.1.) ES46 ¡Atención! Las condiciones de la garantía corresponden a la Directiva 44/1999/CE de la Unión Europea y las respectivas leyes vigentes del país donde se utilice este aparato. Si usted tiene alguna pregunta sobre la garantía y el servicio al cliente o si necesita piezas de recambio, diríjase por favor a la Red de Servicio de Dometic. La garantía no cubre daños causados por el uso indebido de este aparato. La garantía no cubre las modificaciones al aparato ni tampoco el empleo de piezas de recambio que no sean piezas originales de Dometic. La garantía quedará anulada si este aparato se instala o se utiliza de forma contraria a la estipulada en las instrucciones. Indique por favor el nombre del modelo así como el número del producto y su número de serie al comunicarse con la Red de Servicio de Dometic. Hallará estos datos en la placa de características técnicas situada en el interior del refrigerador. CONTENTS

4. Ubicación del aparato

4.1. Instrucciones de instalación

4.1.1. Versión de unidad empotrada

4.1.2. Versión de unidad libre

5.1. Operación inicial 5.2. Regulación de la temperatura 5.3. Control de la Unidad Refrigeradora (CUR)

7. Sugerencias útiles

8. Descongelación, limpieza y mantenimiento

8.1.1. Alumbramiento interior del compartimiento con refrigeración

8.1.2. Alumbramiento interior del compartimiento sin refrigeración

8. 2. Control de Puerta Automático (ADC), opcional (LED rojo)

9. Reemplazo del panel decorativo de la puerta

10. Servicio al cliente

11. Puesta en servicio, datos técnicos

11. 1. Conexión a un circuito eléctrico

12. Información sobre protección medioambiental

Después de quitar el embalaje en plástico, se debe comprobar que el aparato no esté deteriorado. Si usted detecta algún daño ocurrido durante el transporte, informe entonces inmediatamente a la empresa de transporte.

2. Cerradura de la puerta (si está disponible)

3. Bandeja de hielo (si está disponible)

4. Alumbramiento interior del compartimiento con

5. Alumbramiento interior del compartimiento

6. Compartimiento de almacenaje (sin refrigeración)

14. Estantes de la puerta

15. ADC opcional (LED rojo)

Figura 1. EN EL CASO DE QUE SU REFRIGERADOR ESTÉ EQUIPADO CON UNA CERRADURA, DOMETIC ZRT NO ACEPTA NINGUNA RESPONSABILIDAD POR LA PÉRDIDA O EL DAÑO DE LAS LLAVES. SE PUEDE SUMINISTRAR UNA CERRADURA COMPLETA. Versión de unidad empotrada Versión de unidad libre

RH456LDE RH456LDLa versión para montar es diferente de la versión para colocar porque no tiene techo en madera, y en lugar de ruedas tiene pies de 12 mm de altura. Figura 2. Al empotrar esta unidad por favor tenga en cuenta los aspectos que mencionamos a continuación. IMPORTANTE Siga atentamente los detalles de instalación que presentamos a continuación. La garantía sólo es válida si los productos se instalan según las instrucciones.

1. El refrigerador debe estar niv

elado en ambas direcciones

2. Debe quedar un espacio de 2

0 mm de separación respecto a las paredes

3. Los espacios para la circulación del aire

deben quedar como se muestra en las alternativas A, B, C o D (Figuras 3-4)

4. El conducto de ventilación debe medir al

menos 1 05 mm multiplicados por el ancho del refr iger ador

5. Toda la unidad de refrigeración debe

entrar en el espacio libre por donde circula el aire como se muestra en la figura

e q ue pasa a tra vés del espacio libre de v

tilación no debe calentarse previamente con ninguna fuente de calor

7. Si se usan rejillas de ventilación, éstas

deben tener un ancho de 2 00 cm² como mínimo

Limpie minuciosamente el refrigerador con regularidad, según sea necesario. Retire las bandejas de los estantes para lavarlas, al igual que debe lavar la parte interior y la puerta del refrigerador con una solución tibia de bicarbonato de sodio. Por último, pase un paño empapado con agua tibia únicamente y séquelo con un paño limpio. No lave ninguna pieza de plástico en agua que esté a mayor temperatura que la temperatura del cuerpo y no exponga esas piezas a una fuente de calor seco. La parte exterior del refrigerador debe limpiarse regularmente con un paño húmedo y limpio.

NINGUNA PARTE DEL REFRIGERADOR.

4. Ubicación del aparato

Al usar por primera vez el refrigerador, considere por favor los siguientes aspectos:

EL REFRIGERADOR NO TIENE UN 'MOTOR'

ENFRIAMIENTO Durante el proceso de refrigeración, el aparato distribuye aire caliente a través del condensador (situado en la parte superior de la cubierta posterior) hacia el aire circundante. Cuanto más ventilado esté el condensador, tanto más efectiva será la refrigeración. La segunda condición para un funcionamiento satisfactorio es que el aparato quede asentado sobre una superficie plana. Esto puede apreciarse colocando un vaso lleno de agua sobre el aparato. Es importante que el aparato no esté expuesto a ninguna fuente directa de radiación de calor (luz solar, radiador, cerca de un horno, etc.). 4.1. Instrucciones de instalación Este refrigerador está equipado con una unidad de enfriamiento por absorción calentada por electricidad que funciona virtualmente en silencio.

4.1.1. Versión de unidad empotrada

Esta versión está diseñada para que el aparato quede empotrado en la pared. El miniBar puede sujetarse con tornillos al mueble usando los accesorios de soporte en su parte inferior. Para ello, apriete los tornillos (Figura 2). ESFigura 3.Figura 4. Durante la instalación, asegúrese de que la toma de electricidad esté accesible en todo momento.

4.1.2. Versión de unidad libre

En el caso de esta versión se supone que se coloque de manera autónoma en alguna parte. El revestimiento del aparato protege al usuario contra las piezas calientes de la unidad de refrigeración. La ventilación del aparato se realiza gracias a la altura de las ruedas por eso está prohibido usar la versión para colocar sin ruedas. Antes de usar el frigorífico, se debe montar las ruedas para asegurar la ventilación apropiada.

Antes de poner en marcha el frigorífico se debe comprobar que el voltaje indicado sobra la placa de datos corresponda al voltaje de red. Para poner a funcionar el refrigerador, conéctelo a la toma de corriente. El refrigerador vacío necesita estar aproximadamente 6-7 horas a temperatura ambiente normal para alcanzar la temperatura apropiada en su interior. 5.1. Operación inicial El aparato debe conectarse a una toma de corriente que esté puesta correctamente a tierra. El miniBar se pone en marcha automáticamente iniciando también en forma automática una prueba de su propio funcionamiento. Si los componentes electrónicos no detectan alguna falla, el diodo interno se ilumina durante 2 segundos después de aproximadamente 10 segundos. Si no detecta anomalías, el alumbramiento del compartimiento refrigerado es contínuo cuando la puerta del aparato esté abierta. Si detectan alguna falla, dicho diodo interno cambia a un parpadeo continuo. Si esto llegase a ocurrir, por favor acuda a un centro de Servicio al Cliente. 5.2. Regulación de la temperatura El miniBar está equipado de un regulador de temperatura automático. No es necesario ajustar la temperatura del compartimiento de manera manual. El sistema de mando electrónico el sistema de mando Fuzzy Logic ajusta automáticamente la temperatura según un valor prefijado y lo guarda aún cuando la temperatura del medio ambiente cambie. La temperatura del compartimiento refrigerado es la siguiente: - en Europa: 5°C - en los Estados Unidos: 3°C Se puede modificar la temperatura ajustada con el telemando (figura 9). Para eso se debe abrir la puerta, acercar el telemando al sensor de apertura de puerta del minibar (figura 6.B), elegir la temperatura deseada, pulsar la tecla amarilla para la temperatura de 3°C y la tecla azul para la temperatura de 5°C. 5.3. Control de la Unidad Refrigeradora (CUR) El sistema de mando comproba esta función después de cada período de descongelamiento (la primera fase de descongelamiento tiene lugar 39 horas después de la puesta en marcha del aparato y luego cada 24 horas) al medir la baja de temperatura del evaporador. Si indica una anomalía, el aparato deja de funcionar y los leds del alumbramiento interior comienzan a centellear continuamente. Esto puede occurrir

rejilla de ventilacin entrada de aireentrada de aire salida de aire salida de aire

miniBar miniBar minimo miniBar miniBar ventilación ventilaciónsi el frigorífico está sobrecargado (tiene una cantidad demasiado grande de provisiones y de bebidas), o la puerta no está bien cerrada, o la ventilación de la unidad de refrigeración no es conveniente y/o la posición del frigorífico no es horizontal. Después de comprobar estos elementos, se puede poner en marcha de nuevo el frigorífico teniendo el telemando (figura 9) hacia el sensor de apertura de puerta y pulsando la tecla negra o desenchufando el frigorífico para 10 segundos al menos y enchufándolo después. Con esta operación, el aparato vuelve a funcionar. Si el centelleo vuelve a aparecer, esto indica una anomalía grave de la unidad de refrigeración y la necesidad de entrar en contacto con el servicio de reparacación de Dometic.

Llene la bandeja de hielo hasta cuatro quintas partes de su capacidad con agua potable, cúbrala con la tapa y coloque la bandeja de hielo tapada en el estante de las bandejas de hielo. Elimine el agua sobrante para impedir que la bandeja de hielo se congele quedándose pegada a la superficie. Para sacar los cubos de hielo de la bandeja, pásela por un chorro de agua. Retire la tapa y verá que puede sacar fácilmente los cubos de hielo de la bandeja.

7. Sugerencias útiles

No cargue excesivamente el refrigerador. Siempre que sea posible, guarde en el refrigerador alimentos y bebidas previamente enfriados. Es recomendable dejar algún espacio entre los productos en el refrigerador para que el aire frío pueda circular en forma eficiente y pareja. Si las bandejas del refrigerador se abarrotan con artículos, es posible que se produzcan variaciones inaceptables de temperatura.

8. Descongelación, limpieza

y mantenimiento El miniBar está equipado de un sistiema de descongelamiento automático. Función de descongelación automática La primera fase de descongelación se inicia 39 horas después de la operación inicial y dura dos horas. Después de ese tiempo, el aparato funciona 22 horas seguidas, luego de las cuales viene un período de descongelación de 2 horas. La escarcha se derretirá y el agua de la descongelación circulará por el tubo de desagüe desde el canal de goteo cayendo en un recipiente de evaporación situado en la parte inferior trasera del refrigerador (Figura 5). El agua descongelada se evaporará automáticamente en el aire circulante y no será necesario vaciar el recipiente manualmente. Figura 5. Para desconectar la unidad, se debe desenchufar el frigorífico de la red eléctrica y abrir la puerta del aparato. Después del descongelamiento, se puede limpiar el interior del aparato con un trapo húmedo. 8.1. LED

8.1.1. Alumbramiento LED interior

(compartimiento con refrigeración) (Fig. 6.) Dos diodos luminosos (A) situados en una placa de circuitos impresos electrónicos iluminan el compartimento de refrigeración al abrir la puerta. Dos sensores (B) detectan si la puerta está o no está abierta y los diodos se encienden o se apagan dependiendo de ese estado. Figura 6.

8.1.2. Alumbramiento LED interior

(compartimiento sin refrigeración) (Fig. 7.) El alumbramiento interior (C) del compartimiento superior / sin refrigeración se puede encender / apagar (D) con el interruptor que está al alcance de la mano si la puerta del aparato está abierta.

BFigura 7. 8.2. Control de Puerta Automático (ADC) opcional (LED rojo) El LED rojo (figura 8 A) se halla en uno de los pies anteriores (a la derecha o a la izquierda) y sirve para indicar que la puerta del aparato está abierta, y en ese caso:

1. Abra el miniBar, revise el contenido y, si lo

desea, añada algún otro alimento o bebida.

2. Reponga seguidamente la señal de control de

la puerta a su estado anterior dirigiendo el mando a distancia (Fig. 9) al sensor de la puerta y pulsando el botón de color rojo (Fig. 6

3. Cierre el miniBar.

9. Reemplazo del panel

decorativo de la puerta (Figuras 10-12) Desenchufar el aparato y colocarlo sobre el respaldo. Quitar los cuatro tornillos (1) de la charnela baja de la puerta. Quitar la puerta de la charnela superior (2-3) hacia abajo. Quitar los tornillos (4) y tirar el borde del bastidor (5). Quitar el panel de decoración (6) del bastidor, colocar el nuevo panel (7) de manera que el borde superior del panel esté paralelo con el borde superior del bastidor. Se puede colocar el nuevo panel más fácilmente si cortamos una pieza de 5x5 mm del ángulo (8). Colocar el borde del bastidor (5) a su lugar y fijarlo con los tornillos. Colocar la puerta sobra la charnela superior (9), montar la charnela baja sobra la puerta y fijarla con los cuatro tornillos (11). Figura 10.Figura 11.Figura 12.

Amarillo 3 °C Negro Reponer Sistema de Refrigeración Azul 5 °C Rojo Reponer Señal de la puerta

Ddel fabricante. El aparato debe enchufarse a una toma de corriente con puesta a tierra, conforme a las disposiciones locales vigentes. Las instalaciones eléctricas necesarias para la conexión del aparato deben ser realizadas únicamente por un electricista u otro técnico cualificado. El fabricante declina absolutamente cualquier responsabilidad en caso de que no se tomen estas medidas de seguridad. Requisitos eléctricos Antes de conectar la unidad, compruebe si la tensión de la red eléctrica se corresponde con la tensión indicada en la placa de características técnicas del fabricante.

12. Información sobre

protección medioambiental Este aparato no contiene refrigerantes del tipo de los clorofluorocarbonos (CFC) o hidroclorofluorocarbonos (HCFC). Como agente refrigerante del aparato se emplea amoníaco (un compuesto natural de nitrógeno e hidrógeno). El ciclopentano, inocuo para la capa de ozono, se utiliza como agente de inyección para el aislamiento de espuma de poliuretano. Como protección contra la corrosión se utiliza cromato de sodio (menos del 2 por ciento del peso del refrigerante). Problema El aparato no enfría lo suficiente El aparato no enfría en absoluto y los diodos luminosos están parpadeando El aparato no enfría en absoluto y sus luces no se encienden Posible causa Se introdujeron demasiados alimentos en su interior. La puerta no se cerró correctamente. La posición del frigorífico no está horizontal. Hay obstáculos a la circulación del aire en el interior del refrigerador. La circulación de aire exterior está bloqueada. El Control de la Unidad Refrigeradora dejó de funcionar El aparato no está correctamente conectado a una toma de corriente. No hay voltaje en la toma de corriente. Solución Reduzca la cantidad de alimentos en el interior del refrigerador. Cierre la puerta correctamente. Hay que arreglar la posición del frigorífico de manera que esté horizontal. Asegúrese de que haya una buena circulación en el interior del refrigerador. Hay que asegurar la circulación de aire exterior. Vea la instrucción de funcionamiento 5.3. Compruebe si está correctamente conectado a una toma de corriente. Hay que comprobar la tensión (por ejemplo conenctando a la tomada una lámpara).

10. Servicio al cliente

Antes de avisar al Servicio al Cliente, compruebe lo siguiente: Si, después de comprobar todos estos aspectos, el refrigerador sigue sin funcionar correctamente, avise entonces al ingeniero de servicio más cercano a su domicilio. Al llamar a este servicio, describa el problema e indique el tipo y el modelo del aparato, así como el número de la unidad y el número de serie. (Los detalles sobre el modelo, el número de la unidad y el número de serie se encuentran en la placa de características técnicas situada en la parte superior izquierda del compartimento interior.) En caso de que ocurra cualquier falla, comuníquese con su Centro de Servicio más cercano. De ser necesario, consulte la guía de teléfonos de su localidad.

11. Puesta en servicio

Datos técnicos: 11.1. Conexión a un circuito eléctrico Este aparato sólo debe ponerse a funcionar con la tensión eléctrica nominal de la red indicada en la placa de características técnicas

Modelo RH 456LDRH 456LDE (montado) Tipo MB20-60 Volumen bruto 56 litrosCapacidad con refrigeración 40 litrosCapacidad sin refrigeración 16 litrosAlimentación de red 220 - 240V (AC)Consumo de corriente 65WConsumo de energía 0,9 kWh/24hSolución de absorción 159g H O+86g NH

Después de desempacar el aparato, los materiales de embalaje deben ser enviados a un centro local de recogida. Al final de su vida útil, el aparato deberá enviarse a un centro especializado de recogida y reprocesamiento, para que se recuperen los materiales aprovechables. Deberá disponerse del resto de los materiales conforme a las normas. Los aparatos que lleven este símbolo deberán depositarse en los lugares locales de recogida de aparatos eléctricos y electrónicos. Este producto no debe desecharse en la basura doméstica convencional. Los refrigeradores de Dometic llevan el símbolo en la placa de datos (placa indicadora) situada en el interior del aparato. Este unidad cumple con las siguientes directivas de la EEC: Directiva LVD 73/23/EEC, con la modificación 90/683/EEC Directiva EMC 89/336/EEC Directiva RoHS 2002/95/EC
