GEBRUIKSAANWIJZING RH 456 LD DOMETIC

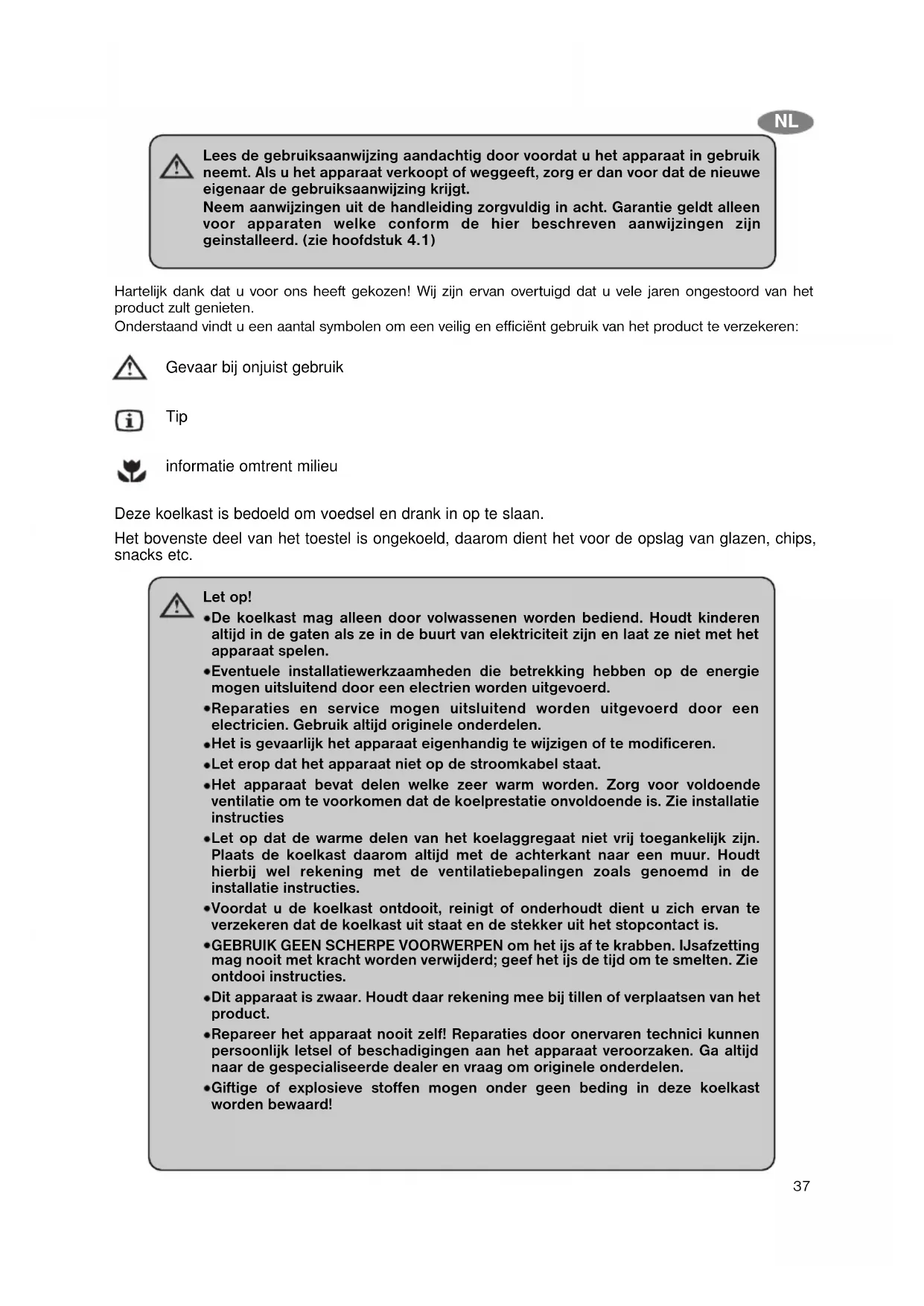

Tipo CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT CAT S-CAT37 Hartelijk dank dat u voor ons heeft gekozen! Wij zijn ervan overtuigd dat u vele jaren ongestoord van het product zult genieten. Onderstaand vindt u een aantal symbolen om een veilig en efficiënt gebruik van het product te verzekeren: Gevaar bij onjuist gebruik Tip informatie omtrent milieu Deze koelkast is bedoeld om voedsel en drank in op te slaan. Het bovenste deel van het toestel is ongekoeld, daarom dient het voor de opslag van glazen, chips, snacks etc. Let op! De koelkast mag alleen door volwassenen worden bediend. Houdt kinderen altijd in de gaten als ze in de buurt van elektriciteit zijn en laat ze niet met het apparaat spelen. Eventuele installatiewerkzaamheden die betrekking hebben op de energie mogen uitsluitend door een electrien worden uitgevoerd. Reparaties en service mogen uitsluitend worden uitgevoerd door een electricien. Gebruik altijd originele onderdelen. Het is gevaarlijk het apparaat eigenhandig te wijzigen of te modificeren. Let erop dat het apparaat niet op de stroomkabel staat. Het apparaat bevat delen welke zeer warm worden. Zorg voor voldoende ventilatie om te voorkomen dat de koelprestatie onvoldoende is. Zie installatie instructies Let op dat de warme delen van het koelaggregaat niet vrij toegankelijk zijn. Plaats de koelkast daarom altijd met de achterkant naar een muur. Houdt hierbij wel rekening met de ventilatiebepalingen zoals genoemd in de installatie instructies. Voordat u de koelkast ontdooit, reinigt of onderhoudt dient u zich ervan te verzekeren dat de koelkast uit staat en de stekker uit het stopcontact is. GEBRUIK GEEN SCHERPE VOORWERPEN om het ijs af te krabben. IJsafzetting mag nooit met kracht worden verwijderd; geef het ijs de tijd om te smelten. Zie ontdooi instructies. Dit apparaat is zwaar. Houdt daar rekening mee bij tillen of verplaatsen van het product. Repareer het apparaat nooit zelf! Reparaties door onervaren technici kunnen persoonlijk letsel of beschadigingen aan het apparaat veroorzaken. Ga altijd naar de gespecialiseerde dealer en vraag om originele onderdelen. Giftige of explosieve stoffen mogen onder geen beding in deze koelkast worden bewaard! Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt. Als u het apparaat verkoopt of weggeeft, zorg er dan voor dat de nieuwe eigenaar de gebruiksaanwijzing krijgt. Neem aanwijzingen uit de handleiding zorgvuldig in acht. Garantie geldt alleen voor apparaten welke conform de hier beschreven aanwijzingen zijn geinstalleerd. (zie hoofdstuk 4.1) NL38 INHOUD INHOUD

2. Afbeelding van de koelkast

4. Plaatsing van de koelkast

4.1.2. Vrijstaand model

5. Gebruik van de koelkast

5.1. Eerste ingebruikname 5.2. Temperatuurregeling

8. Ontdooien, reinigen en onderhoud

8.1.1. Binnenverlichting van het gekoelde deel

8.1.2. Binnenverlichting van het ongekoelde deel

8.2 Automatisch deurcontrole (ADC) optie (rode LED)

9. Vervangen van het decorpaneel

11.1. Aansluiting op het elektriciteitsnet

Let op! Garantiebepalingen zijn conform EU-richtlijn 44/1999/CE en de wettelijke bepalingen van het land waarin het product wordt gebruikt. Voor vragen over garantie, klantenservice en onderdelen kunt u contact opnemen met Dometic servicedienst. Schade veroorzaakt door verkeerd gebruik, valt niet onder de garantie. Schade als gevolg van modificaties of gebruik van onjuiste onderdelen valt niet onder de garantie. Als het apparaat niet is ingebouwd conform onze richtlijnen of onjuist wordt gebruikt, vervalt de garantie. Als u contact opneemt met onze servicedienst, dient u altijd het model, produkt- en serienummer van de koelkast bij de hand te hebben. De gegevens vindt u op het typeplaatje aan de binnenzijde van de koelkast. NL39

Nadat u de verpakking van krimpfolie verwijderd heeft, vergewist u zich ervan dat het toestel niet beschadigd is. Als u een beschadiging ziet welke is veroorzaakt door het transport, moet u dit direct melden aan het transportbedrijf.

2. Afbeelding van de koelkast

2. Slot (indien ingebouwd)

3. Vriesvak (indien ingebouwd)

4. Binnenverlichting van het gekoelde deel

5. Binnenverlichting van het ongekoelde deel

6. Opslagdeel (ongekoeld)

RH456LDE RH456LD40 Afbeelding 2. BELANGRIJK Neem de volgende voorschriften zorgvuldig in acht. Garantie geldt alleen voor apparaten die volgens deze voorschriften zijn geďnstalleerd.

1. De koelkast moet w

2. Minimale afstand tot de muren bedraagt

3. Ventilatie moet comform de opties A, B, C of

D worden gegarandeerd (afb. 3-4)

4. Het ventilatiekanaal moet minstens 105 mm

x breedte koelkast zijn. 5.De gehele koelunit moet worden geventileerd.

6. De circulerende lucht mag niet door een ander

apparat in de omgeving worden opgewarmd.

7. Ventilatieroosters voor dit apparaat moeten

een minimale opening v an 200 cm² vrije luchtdoorlaat hebben. Afbeelding 3.

Reinig de koelkast zorgvuldig voor de eerste ingebruikname en daarna indien nodig. Maak de koelkast schoon met handwarm water en een zacht niet bijtend reinigingsmiddel. Neem daarna af met een droge zachte doek. Droog de koelkast nooit met behulp van droge warme lucht. De buitenkant kan regelmatig worden afgenomen met een vochtige doek. REINIG HET APPARAAT NOOIT MET BIJTENDE CHEMICALIEN OF SCHUURMIDDELEN.

4. Plaatsing van de koelkast

Voordat u de koelkast aansluit, dient u met de volgende punten rekening te houden:

KOELING OP Tijdens het koelproces geeft de koelkast via de condensor (bovenste gedeelte van de achterplaat) warmte af aan de omgeving. Hoe beter de ventilatie van de condensor, hoe efficiënter de koeling. Een andere voorwaarde voor een efficiënt gebruik is dat de koelkast op een vlakke ondergrond moet staan. Om te kunnen zien of de koelkast waterpas staat, kunt u het beste een glas water op de koelkast plaatsen. Stel de koelkast niet bloot aan directe warmtestraling (zonlicht, radiator, dicht bij een oven, enz.) 4.1. Installatie De koelkast is uitgerust met een elektrisch verwarmde absorptiekoeling, die vrijwel geruisloos werkt.

Deze modellen zijn ontworpen als inbouwapparaten. De miniBar wordt in tegenstelling tot vrijstaande modellen zonder vloerframe, koelunit-afdekking, deurpaneel en paneel voor bedieningsunit geleverd (afbeelding 2.) De ingebouwde versie verschilt in zoverre van het vrijstaande model, dat deze geen houten klep heeft en in plaats van rolwieletjes op pootjes van 12 mm hoog staat. Let bij het monteren alstublieft op de volgende punten:

miniCoolLucht inLucht uitVentilatieroosterminiCool

Lucht uitLucht in miniBarminiBarAfbeelding 4. Zorg dat u tijdens de installatie altijd bij het snoer kunt.

4.1.2.Vrijstaand model

Deze versie is bedoeld voor vrijstaand gebruik. De kap is er om de gebruiker te beschermen tegen de hete onderdelen van de koeleenheid van het toestel. De juiste hoogte van de rolwieletjes zorgt voor voldoende ventilatie bij het toestel, vandaar dat u het vrijstaande model niet zonder de rolwieletjes mag gebruiken. Gebruik aldus de koelkast niet zonder de rolwieletjes, aangezien de ventilatie dan niet voldoende is.

5. Gebruik van de koelkast

Voordat u met de inbedrijfstelling begint dient u eerst te controleren of het voltage op de tabel met gegevens in overeenstemming is met het voltage van het elektriciteitsnet. Steek de netstekker in het stopcontact en/of schakel (indien nodig) het stopcontact in om het apparaat in gebruik te nemen. De lege koelkast heeft ongeveer 6- 7 uur nodig om de juiste koeltemperatuur te bereiken als hij omgevingstemperatuur heeft. 5.1. Eerste inbedrijfstelling Sluit de koelkast aan op een geaard stopcontact. De miniBar start automatisch met een zelftest. Als de elektronica geen fout vaststelt, begint de LED van het interieurlicht na ongeveer 10 seconden 2 seconden lang te branden. Indien er geen storing is dan zal de verlichting van het gekoelde deel permanent branden bij een geopende deur. Als er een fout wordt ontdekt, begint de LED continu te knipperen. Als dat gebeurt, neem dan a.u.b. contact op met uw geautoriseerde klantenservice. 5.2. Temperatuurregeling De miniBar is voorzien van een volledig automatische, elektronische temperatuurregeling. Het is niet nodig om de temperatuur van het opslaggedeelte met de hand in te stellen. Dit wordt namelijk automatisch ingesteld en gehandhaafd door het elektronische besturingssysteem het zgn. Fuzzy Logic control system op de vooraf ingestelde temperatuurwaardes, ook als de omgevingstemperatuur verandert. De temperatuur van het gekoelde deel is als volgt ingesteld: - voor Europa op 5°C - voor de VS op 3°C De vooraf ingestelde temperatuur kan gewijzigd worden met behulp van de afstandsbediening (Afb. 9). Zet de deur open en houd de afstandsbediening dicht bij de sensor van de deuropening van de minibar (Afb. 6. B). Kies het gewenste temperatuurniveau door op de gele knop voor 3°C of op de blauwe knop voor 5°C te drukken. 5.3. Cool Unit Control (CUC) Het besturingssysteem controleert door de temperatuurdaling van de verdamper te meten het functioneren na elke ontdooiingsperiode (de eerste ontdooiingsperiode begint 39 uur na de start, daarna elke 24 uur). Als er een probleem wordt vastgesteld, dan zal de koelkast stopgezet worden en de LED's van de binnenverlichting zullen continu beginnen te knipperen. Indien dit vaak gebeurt dan is dit te wijten aan de overbelasting van de koelkast (te veel warm voedsel en/of drank erin), of de deur is niet goed dichtgemaakt of de ventilatie is niet goed en/of de koelkast is niet waterpas gezet. Controleer deze zaken en daarna moet u de koelkast opnieuw instellen met behulp van de afstandsbediening (Afb. 6. B). Duw op de “zwarte” knop of trek voor ten minste 10 seconden de stekker uit het stopcontact en steek deze er dan weer in. Hierdoor wordt het toestel opnieuw ingesteld en zal het weer functioneren. Mocht de verlichting weer continu gaan knipperen dan is er een serieuzer probleem met de koeleenheid en dient u contact op te nemen met het reparatiebedrijf van Dometic.

Vul de ijsla voor 4/5 met drinkwater, sluit het deksel en plaats de schaal in het vriesvakje. Verwijder water dat is overgelopen van de ijsla met een doekje om te voorkomen dat hij vastvriest. Houdt de ijsla even onder lopend water om de blokjes er makkelijker uit te kunnen nemen. Verwijder dan het deksel van de ijsla en neem de ijsblokjes eruit.

VentilatieroosterLucht uitLucht uitLucht inLucht in miniBarminiBar7. Nuttige tips Zet de koelkast niet te vol. Indien mogelijk, alleen afgekoeld voedsel in de koelkast zetten. Zorg voor ruimte tussen drank en etenswaren, zodat de koele lucht gelijkmatig en betrouwbaar kan circuleren. Overvolle plankjes leiden tot ongewenst hoge temperatuurverschillen in de koelkast.

8. Ontdooien, reinigen en

onderhoud Deze miniBar is voorzien van een automatisch ontdooiingssysteem. Automatische ontdooling De eerste ontdooifase begint 39 uur na het eerste inschakelen en duurt twee uur. Daarna koelt het apparaat 22 uur aan een stuk, opgevolgd door een ontdooifase, die twee uur duurt. Het ijs smelt waarna het dooiwater van de druppelgoot via een drainageslang in de verdampingsbak aan de achterkant van de koelkast loopt (afbeeld. 7). Het water verdampt zelf, waardoor het niet nodig is de bak handmatig te legen. Afbeelding 5. Om de eenheid uit te schakelen dient u de koelkast van de stroomvoorziening af te schakelen. Laat de deur van de koelkast openstaan. Nadat het toestel ontdooit is moet u de binnenkant van de koelkast met een schone, vochtige doek schoonwrijven (zie punt 3). 8.1. LED lampje

8.1.1. Binnenverlichting met LED

(gekoelde deel) (Afb. 6.) Twee lichtgevende diodes (A) op een elektronische printplaat verlichten de binnenruimte van het apparaat, wanneer de deur geopend wordt. Twee sensoren (B)herkennen of de deur geopend is en geven dit door aan deze lichtgevende diodes. Afbeelding 6.

8.1.2. Binnenverlichting met LED

(ongekoelde deel) (Afb. 7.) De binnenverlichting (C) van het boven- / ongekoelde deel kan permanent aan / uit geschakeld (D) worden met de schakelaar die bereikbaar is als de deur van het toestel openstaat. Afbeelding 7.

8. 2. Automatisch deurcontrole

(ADC) optie (rode LED) De rode LED (fig. 8 A) is in een van de voorpootjes (links of rechts) ingebouwd en signaleert het feit dat de deur van het toestel geopend is. Als dat het geval is:

1. open dan de miniBar, controleer de inhoud van

de koelkast en vul bij wat er ontbreekt. 2.reset het deurcontrolelampje door de afstandsbediening (afb. 8.) tegen de deursensor te houden en op de knop "rood" te drukken (afb.

B10. Klantenservice Bij storingen dient u eerst de onderstaande punten te controleren voordat u contact opneemt met de servicedienst: Afbeelding 9.

9. Verwisselen van het

deurpaneel (Afb. 10-12) Schakel het toestel van de stroomvoorziening af en leg het op zijn achterkant. Verwijder de vier schroeven (1) van het onderste deurscharnier. Trek de deur naar beneden vanuit het bovenste deurscharnier.(2-3) Verwijder de schroeven (4) en trek de rand van het raamwerk eraf (5). Schuif het decoratieve paneel (6) uit het deurraamwerk en zet het nieuwe paneel erin (7), en wel zo dat de bovenkant van het paneel parallel loopt aan de bovenkant van het raamwerk. Een nieuw paneel kan eenvoudiger in de bovenkant van het raamwerk geschoven worden, indien er ongeveer 5 x 5mm van de hoek wordt afgesneden (8). Zet de rand terug op het raamwerk (5) en zet deze met schroeven vast. Hang de deur in het bovenste scharnier (9), plaats het onderste scharnier op de deur en bevestig dit met vier schroeven (11). Afbeelding 10. Afbeelding 11. Afbeelding 12.

geel 3 °C zwart reset koel- systeem blauw 5 °C rood deursignaal- reset Probleem Het apparaat koelt niet (voldoende) Het toestel koelt helemaal niet en de LEDs knipperen Het toestel koelt helemaal niet en het licht gaat niet aan Eventuele oorzaak Te veel warm voedsel in de koelkast geplaatst De deur sluit niet volledig. De koelkast staat niet waterpas. Interne luchtcirculatie is gestoord De externe luchtcirculatie is beperkt. Het CUC-systeem heeft de koelkast buiten werking gezet De stekker is niet goed in het stopcontact gestoken. Er staat geen spanning op het stopcontact Oplossing Zet minder warm voedsel in de koelkast Controleer of de deur gesloten is Zet de koelkast waterpas. Maak de interne luchtcirculatie weer mogelijk Zorg dat er voldoende externe luchtcirculatie is. Zie hoofdstuk 5.3. Controleer stekker en stopcontact. Controleer of er spanning op het stopcontact staat (bv. door een lampje in het stopcontact te steken).Als de koelkast na deze controle nog steeds niet goed functioneert, kunt u contact opnemen met de servicedienst, telefoon 0172 468 300. Wanneer u de storing meldt, vertel dan ook wat het probleem is samen met type-, serie- en productnummer. Deze gegevens vindt u op het typeplaatje in de koelkast. Neem hiervoor eventueel contact op met uw plaatselijke dealer. Het adres staat in uw telefoongids of in de Goude

Model RH 456LD RH 456LDE (ingebouwd) Type MB20-60Bruto inhoud 56 litresInhoud gekoelde deel 40 litresInhoud ongekoelde deel 16 litresSpanning 220 - 240V (AC)Vermogen 65W Energieverbruik 0,9 kWh/24h Koelmiddel 159g H O+86g NH

11.1. Aansluiting op het elektriciteitsnet Het apparaat mag uitsluitend worden aangesloten op de op het typeplaatje vermelde netspanning. De stekker mag uitsluitend worden aangesloten op een geaard stopcontact, conform de wettelijke voorschriften. De vereiste elektrische installaties voor de aansluiting mag alleen worden uitgevoerd door een elektricien of een erkend bedrijf. De producent aanvaardt geen enkele aansprakelijkheid indien deze veiligheidsmaatregelen niet in acht worden genomen. Elektrische eisen Controleer of de aanwezige stroomspanning overeenkomt met de gegevens op het typeplaatje.

12. Informatie omtrent

milieubescherming Het apparaat bevat geen CFK's/HCFK's. Ammoniakgas (natuurlijke waterstof en stikstofverbinding) wordt gebruikt als koelmiddel in het koelaggregaat. Het ozonvriendelijke cyclopentaan dient als blaasmiddel voor de polyurethaan schuimisolatie. Natriumchromaat wordt gebruikt als bescherming tegen corrosie (minder dan 2 procent gewicht van het koelmiddel).
