MANUALE UTENTE RH 456 LDE DOMETIC

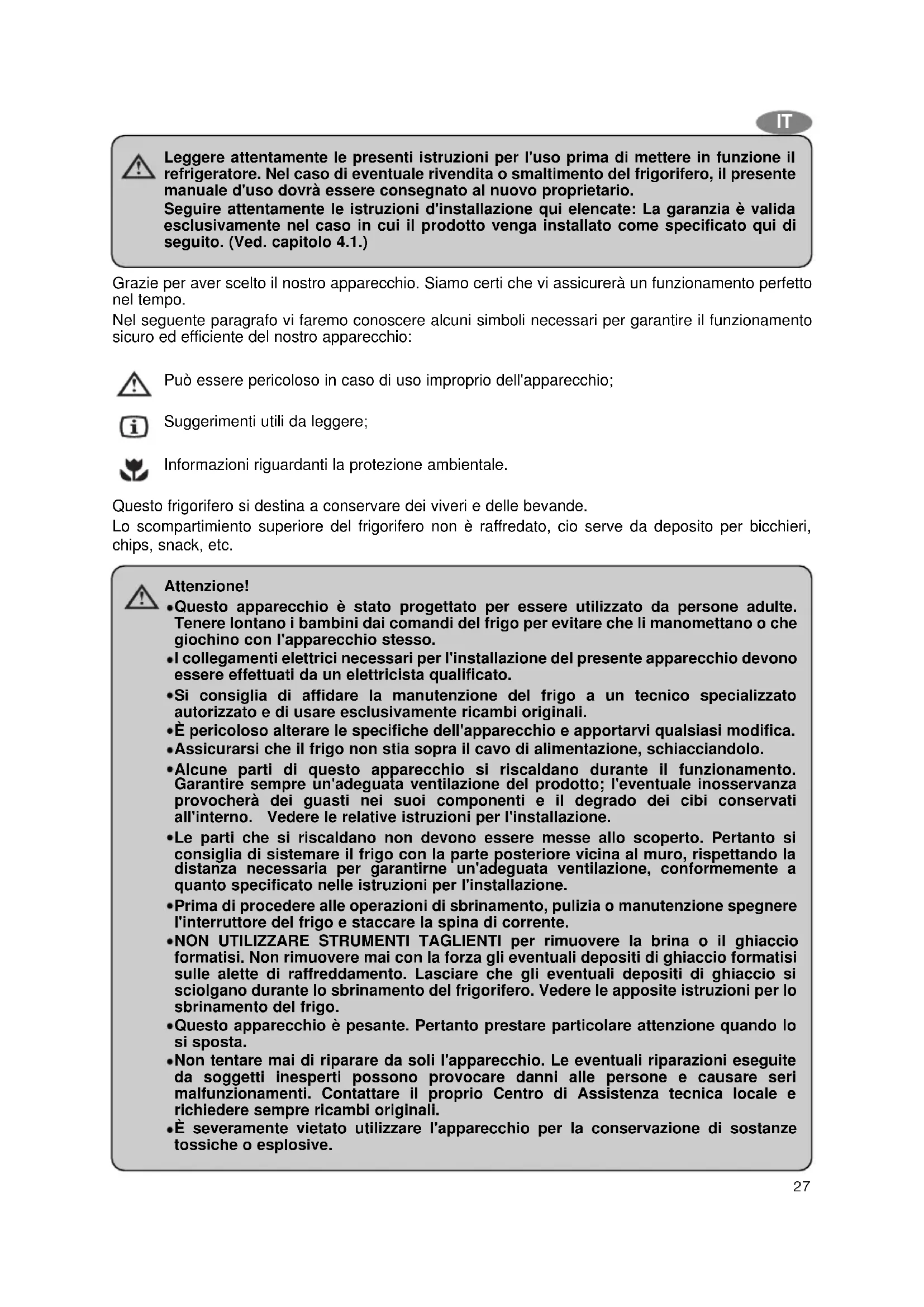

Après avoir déballé l'appareil, les matériaux d'emballage devraient être acheminés vers votre site local de collecte des déchets. En fin de vie, il est recommandé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourra assurer la récupération des matériaux recyclables et un recyclage écologique de l'appareil. Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques. Il est interdit de jeter ce produit dans les ordures ménagères. Sur les réfrigérateurs Dometic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) apposée à l'intérieur de l'appareil. Cet appareil est conforme aux directives CEE suivantes : Directive LVD 73/23/CEE y compris la modification 90/683/CEE Directive EMC 89/336/CEE Directive RoHS 2002/95/CE27 Grazie per aver scelto il nostro apparecchio. Siamo certi che vi assicurerà un funzionamento perfetto nel tempo. Nel seguente paragrafo vi faremo conoscere alcuni simboli necessari per garantire il funzionamento sicuro ed efficiente del nostro apparecchio: Può essere pericoloso in caso di uso improprio dell'apparecchio; Suggerimenti utili da leggere; Informazioni riguardanti la protezione ambientale. Questo frigorifero si destina a conservare dei viveri e delle bevande. Lo scompartimiento superiore del frigorifero non è raffredato, cio serve da deposito per bicchieri, chips, snack, etc. Attenzione! Questo apparecchio è stato progettato per essere utilizzato da persone adulte. Tenere lontano i bambini dai comandi del frigo per evitare che li manomettano o che giochino con l'apparecchio stesso. I collegamenti elettrici necessari per l'installazione del presente apparecchio devono essere effettuati da un elettricista qualificato. Si consiglia di affidare la manutenzione del frigo a un tecnico specializzato autorizzato e di usare esclusivamente ricambi originali. È pericoloso alterare le specifiche dell'apparecchio e apportarvi qualsiasi modifica. Assicurarsi che il frigo non stia sopra il cavo di alimentazione, schiacciandolo. Alcune parti di questo apparecchio si riscaldano durante il funzionamento. Garantire sempre un'adeguata ventilazione del prodotto; l'eventuale inosservanza provocherà dei guasti nei suoi componenti e il degrado dei cibi conservati all'interno. Vedere le relative istruzioni per l'installazione. Le parti che si riscaldano non devono essere messe allo scoperto. Pertanto si consiglia di sistemare il frigo con la parte posteriore vicina al muro, rispettando la distanza necessaria per garantirne un'adeguata ventilazione, conformemente a quanto specificato nelle istruzioni per l'installazione. Prima di procedere alle operazioni di sbrinamento, pulizia o manutenzione spegnere l'interruttore del frigo e staccare la spina di corrente. NON UTILIZZARE STRUMENTI TAGLIENTI per rimuovere la brina o il ghiaccio formatisi. Non rimuovere mai con la forza gli eventuali depositi di ghiaccio formatisi sulle alette di raffreddamento. Lasciare che gli eventuali depositi di ghiaccio si sciolgano durante lo sbrinamento del frigorifero. Vedere le apposite istruzioni per lo sbrinamento del frigo. Questo apparecchio è pesante. Pertanto prestare particolare attenzione quando lo si sposta. Non tentare mai di riparare da soli l'apparecchio. Le eventuali riparazioni eseguite da soggetti inesperti possono provocare danni alle persone e causare seri malfunzionamenti. Contattare il proprio Centro di Assistenza tecnica locale e richiedere sempre ricambi originali. È severamente vietato utilizzare l'apparecchio per la conservazione di sostanze tossiche o esplosive. Leggere attentamente le presenti istruzioni per l'uso prima di mettere in funzione il refrigeratore. Nel caso di eventuale rivendita o smaltimento del frigorifero, il presente manuale d'uso dovrà essere consegnato al nuovo proprietario. Seguire attentamente le istruzioni d'installazione qui elencate: La garanzia è valida esclusivamente nel caso in cui il prodotto venga installato come specificato qui di seguito. (Ved. capitolo 4.1.) IT28 INDICE INDICE

1. Rimozione dell'imballaggio

2. Vista dell'apparecchio

4. Posizionamento dell'apparecchio

4. 1. Istruzioni per l'installazione

4.1.1. Versione da incasso

4.1.2. Versione normale

5. Funzionamento dell'apparecchio

5. 1. Messa in funzione

5. 2. Regolazione della temperatura

5. 3. Controllo del gruppo refrigerante (Cooling Unit Control, CUC)

6. Sbrinamento, pulizia e manutenzione

6. 1. 1. Illuminazione interna dello scompartimento raffreddato

6. 1. 2. Illuminazione interna dello scompartimento non raffreddato

6. 2. Controllo automatico di chiusura porta (Automatic Door Control, ADC),

opzionale (LED rosso)

7. Sostituzione del pannello decorativo frontale

8. Assistenza Clienti

9. Messa in servizio, caratteristiche tecniche

9. 1. Collegamento alla rete elettrica

10. Informazioni per la protezione dell'ambiente

Attenzione! Le condizioni di garanzia sono conformi alla direttiva CE 44/1999/CE nonché alle disposizioni specifiche applicabili nel paese interessato. Per questioni di garanzia o altre esigenze di assistenza tecnica (come p.es. i ricambi) contattare Dometic Service Network. La garanzia decade in caso di danni causati da un uso improprio dell'apparecchio. La garanzia non comprende qualsiasi modifica apportata all'apparecchio o qualora non fossero utilizzati ricambi originali Dometic. La garanzia decade in caso di inosservanza delle istruzioni di installazione e uso. Nel contattare Dometic Service Network occorre segnalare il modello, il codice prodotto e il numero di serie. Queste informazioni sono riportate sulla targhetta identificativa applicata all'interno del frigorifero. IT29

1. Rimozione dell'imballaggio

Dopo la levata dell'imballaggio in plastica, bisogna verificare che l'apparecchio non sia dannegiato. Segnalare immediatamente al trasportatore eventuali danni riconducibili al trasporto dell'apparecchio stesso.

2. Vista dell'apparecchio

3. Illuminazione interna dello scompartimento

4. Illuminazione interna dello scompartimento

5. Scompartimento di deposito (non raffreddato)

6. Riparo dell'evaporatore

7. Sensore dell'evaporatore (situato dietro

14. ADC opzionale (LED rosso)

RH456LDE RH456LDdi alloggiamento usando gli appositi fissaggi predisposti sul fondo stesso. Inserire e avvitare le viti (figura 2). La versione incorporata differisce dalla versione non incorporata, perche non ha coperchio in legno e ho dei piedi di 12 mm invece di ruote. Durante le operazioni di incasso del frigorifero tener conto di quanto viene riportato qui sotto. Figura 2. IMPORTANTE Seguire attentamente le istruzioni d'installazione qui elencate: La garanzia è valida esclusivamente nel caso in cui il prodotto venga installato come specificato qui di seguito.

1. Il frigorifero deve essere per

fettamente in piano in entrambe le direzioni.

2. Rispettare una distanza minima di 20 mm

3. Assicurare un'adeguata ventilazione

secondo una delle alternative A, B, C o D (fig. 3-4).

4. La misura del condotto di ventilazione

dev'essere di almeno 1 05 mm x la larghezza del frigorifero stesso.

olo il gruppo refrigerante completo deve entrare nel condotto, come rappresentato in figura.

arsi che l'aria introdotta non venga preriscaldata da eventuali fonti di calore.

7. Le eventuali griglie di aerazione utilizzate

devono avere una superficie di apertura minima di 2 00 cm² ciascuna.

Pulire regolarmente i ripiani del frigorifero a seconda della necessità. Rimuovere i vari ripiani del frigorifero. Si consiglia di lavare i ripiani del vano frigorifero e quelli della porta utilizzando una soluzione di bicarbonato di sodio e acqua tiepida. Infine, sciacquare usando esclusivamente uno straccio imbevuto di acqua tiepida e asciugare con un panno pulito. Usare solo ed esclusivamente acqua tiepida (non calda) per lavare le parti di plastica e non esporre queste ultime a calore per asciugarle. Si consiglia di pulire il contenitore con regolarità, utilizzando un panno umido e pulito.

dell'apparecchio Alla prima messa in funzione del frigorifero verificare i seguenti punti:

PROPRIO 'MOTORE',, E PER QUESTO È

UN EFFETTO REFRIGERANTE. Durante il processo di refrigerazione l'apparecchio emette calore dal condensatore (parte superiore del riparo posteriore) nell'ambiente circostante. Pertanto, con una migliore ventilazione del condensatore la refrigerazione sarà più efficente. L'altra condizione necessaria a un funzionamento soddisfacente è che l'apparecchio deve essere posizionato perfettamente in piano. La suddetta condizione potrà essere verificata con l'ausilio di un bicchiere d'acqua posizionato sul piano superiore dell'apparecchio stesso. È importante che l'apparecchio non venga esposto al calore diretto (luce solare, radiatori, stufe, ecc.). 4.1. Istruzioni per l'installazione L'apparecchio è provvisto di un gruppo refrigerante ad assorbimento riscaldato elettricamente che ne garantisce un funzionamento estremamente silenzioso.

4.1.1. Versione da incasso

Questa versione è stata progettata per essere incassata. Il miniBar può essere fissato al mobile ITFigura 3.Figura 4. Durante l'installazione assicurarsi che la spina di corrente sia accessibile in qualsiasi momento.

4.1.2. Versione normale

Per questa versione si presume un'utilizzazione non incorporata. Il rivestimento dell'apparecchio protegge l'utente dalle parti calde del gruppo refrigerante. L'altezza adeguata delle ruote assicura la ventilazione dell'apparecchio per questo è proibito usare questa versione senza ruote. Non usare il frigorifero senza ruote perchè la ventilazione non sarà adeguata.

dell'apparecchio Prima della prima messa in funzione, bisogna verificare che la tensione indicata sul quadro di dati sia concorde alla tensione della rete. Per la messa in funzione del frigorifero collegare la spina di alimentazione alla presa elettrica. Con una temperatura ambiente normale, al frigorifero vuoto occorrono ca. 6-7 ore per raggiungere la corretta temperatura di funzionamento all'interno del frigo stesso. 5.1. Messa in funzione Il frigorifero deve essere connesso a una presa elettrica debitamente collegata a terra. Il miniBar si accende automaticamente effettuando un test di autoverifica. Se il controllo elettronico non rileva alcun errore, dopo circa 10 secondi il LED di segnalazione per l'illuminazione interna del frigo si accende per 2 secondi. Se non rileva nessún errore, l'illuminazione dello scompartimento raffreddato è continua quando la porta è aperta. Quando invece viene rilevato un errore il LED continua a lampeggiare. Contattare in questo caso il vostro Centro di assistenza autorizzato. 5.2. Regolazione della temperatura L'apparecchio è provvisto di un sistema elettronico di regolamento di temperatura automatico. Si può regolare la temperature interna dell'apparecchio con un telecomando di 4 bottoni. Si può scegliere 4 temperature preregolate: 3°C, 5°C, 7°C e12°C. Due bottoni del telecomando servono per regolare la temperatura: - Bottone giallo: 3°C e 7°C. - Bottone azzurro: 5°C e 12°C. Per esempio per regolare il valore 7°C, bisogna fare le istruzioni seguenti: Aprire la porta dell'apparecchio

griglia di ventilazionearia in uscitaaria in uscitaaria in entrataaria in entrata miniBarminiBar miniCoolaria in entrata aria in uscita griglia di ventilazioneminiCool

aria in uscita aria in entrata miniBarminiBar Bottone giallo: 3°C/7°C Bottone nero: Ristabilim ento dell'unità

raffreddam ento Bottone azzurro: 5°C/12°C Bottone rosso: Ristabili mento del punto rossoTenere il telecomando davanti al sensor della porta a 10 cm. Premere il bottone giallo una volta, contare i lampeggi del LED interne. Se si conta tre lampeggi, il valore preregolato si cambia in 3°C. Per la temperatura di 7°C, bisogna premere il bottone giallo una oltra volta. Il LED lampeggia 7 volte ed il valore si cambia in 7°C. Per regolare la temperatura di 12°C, bisogna fare la stessa cosa ma con il bottone azzurro. 5.3. Controllo del gruppo refrigerante (Cooling Unit Control, CUC) Il sistema di comando controlla il funzionamiento dopo ogni periodo di sbrinamento (la prima fase di sbrinamento comincia 39 ore dopo la messa in funzione e poi ogni 24 ore) misurando la caduta di temperatura dell'evaporatore. Se viene registrato un problema, il frigorifero si ferma e i LED dell'illuminazione interna cominciano a scintillare. In questo caso si consiglia di verificare che il frigorifero non sia stato riempito in modo eccessivo (ci sono troppi viveri o bevande), che la porta sia stata chiusa, che la ventilazione del gruppo refrigerante sia corretta e che il frigorifero sia a livello. Dopo il controllo bisogna rimettera in funziona il frigorifero, avvicinare il telecomando (Fig. 9) al sensor d'apertura di porta (Fig. 6.B.), premere il bottone nero o staccara la spina del frigorifer per almeno 10 secondi e inserirla nuovamente nella prisa. Con questa operazione l'apparecchio riprendera il funzionamento. Se lo scintillo continua questo significa che è presente un'anomalia grave col gruppo refrigerante e bisogna contattare il servizio di assistenza tecnica Dometic.

6. Sbrinamento, pulizia e

manutenzione Il miniBar è dotato di un sistema di sbrinamento automatico. Funzione de sbrinamento automatico Il primo ciclo di sbrinamento inizia dopo 39 ore dalla messa in funzione e dura due ore. Dopodiché il frigorifero funziona in raffreddamento continuo per 22 ore, seguito da un altro ciclo di sbrinamento della durata di 2 ore. Il ghiaccio formatosi verrà sciolto, e l'acqua di sbrinamento passerà attraverso il tubo di scarico dalla canalina di raccolta fin dentro l'apposita vaschetta collocata nella parte inferiore della parete di fondo del frigorifero. (Fig. 5). L'acqua di sbrinamento evapora automaticamente grazie al ricircolo dell'aria, per cui non occorre svuotare la vaschetta. Figura 5. Per spegnere il gruppo bisogna staccara la spina del frigorifero e aprire la porta. Dopo il sbrinamento si può pulire la parte interiore del frigorifero con un cencio umido. 6.1. LED

6.1.1. Illuminaziona LED interna

(scompartimento raffreddato) (fig. 6.) Aprendo la porta del frigorifero il vano interno viene illuminato da due LED (A) posti su una scheda elettronica. Lo stato della porta, "aperta" o "chiusa", oltre il controllo di chiusura porta, è monitorato da due sensori (B) e segnalato dagli appositi LED. Figura 6.

6.1.2. Illuminazione LED interna

(scompartimento non raffreddato) (fig. 7) Si può accendere / spegnere (D) l'illuminaziona interna (C) dello scompartimento superiore/non raffreddato coll'interruttore che è a portata di mano se la porta è aperta.

B33 Figura 7. 6.2. Controllo automatico di chiusura porta (ADC) opzionale (LED rosso) Il LED rosso (Fig. 8. A.) si trova in un piede anteriore (sinistro o destro) e indica che la porta del frigorifero è aperta. In questo caso:

1. aprire il miniBar, controllare il contenuto dello

stesso e, se necessario, rifornire con i prodotti mancanti;

2. risettare il segnale di controllo porta puntando il

telecomando (fig. 9) contro il sensore di apertura porta e premendo il pulsante rosso (fig. 6.B);

3. chiudere il miniBar.

5. Collegare il miniBar alla rete elettrica. Dopo

l'apertura della porta il LED rosso deve essere acceso.

6. Per resettare il segnale del LED procedere

secondo la procedura descritta per la versione normale, non da incasso.

7. Sostituzione del pannello

decorativo frontale (fig. 10-12) Staccara la spina del frigorifero e posare l'apparecchio sul rovescio. Togliere le quattro viti (1) della bandella bassa della porta. Togliere la porta della bandella superiore (2-3) in giú. Togliere le viti (4) e tirare il bordo dal telaio (5). Togliere il pannello di decorazione (6) dal telaio di porta e posare il nuovo pannello (7) de modo che il bordo superiore del pannello sia parallelo col bordo superiore del telaio. Si può posare il nuovo pannello più facilmente se si taglia un pezzo di 5x5 mm (8) dall'angolo. Riposare il bordo del telaio (5) e fissare colle vite. Posare la porta sulla bandella superiore (9), montare la bandella bassa sulla porta e fissare con le quattro viti (11). Figura 10. Figura 11.

Rosso Segnale porta Reset

DSe il frigorifero dovesse continuare a non funzionare correttamente dopo aver effettuati i controlli sopra descritti, contattare il Centro di Assistenza più vicino. Descrivere brevemente il problema indicando il modello, il codice prodotto e il numero di serie del frigorifero. (Il modello, il codice prodotto e il numero seriale sono riportati sulla targhetta di identificazione applicata in alto sulla sinistra all'interno del vano frigorifero). In caso di guasto o anomalia contattare il Centro di Assistenza più vicino - consultare l'elenco telefonico locale. www.dometic.com Figura 12.

8. Assistenza Clienti

Prima di chiamare l'Assistenza tecnica, effettuare un semplice controllo dei seguenti punti:

Problema L'apparecchio non raffredda in modo sufficiente. L'apparecchio non raffredda e tutti i LED lampeggiano L'apparecchio non raffredda e tutti i LED sono spenti Causa possibile Il frigo è stato caricato con troppi cibi e/o bevande da raffreddare La porta non è stata chiusa correttamente La posizione del frigorifero non è orizzontale. Il ricircolo interno dell'aria è ostacolato La circolazione d'aria esteriore è chiusa. Il sistema CUC ha arrestato il funzionamento del frigo La spina del cavo di rete non è collegata correttamente alla presa di alimentazione Assenza di tensione nella presa di rete Soluzione Caricare il frigo con meno cibi e/o bevande Verificare che la porta del frigorifero sia chiusa Si deve aggiustare la posizione orizzontale del frigorifero. Garantire una corretta ricicolazione dell'aria fredda all'interno del frigo Si deve assicurare la circolazione d'aria esteriore. Vedere le apposite istruzioni al par. 5.3. Verificare il corretto collegamento tra spina e presa di rete Si deve verificare la tensione (per esempio con la connessione di una lampada). IT9. Messa in servizio Caratteristiche tecniche: 9.1. Collegamento alla rete elettrica L'apparecchio deve essere utilizzato esclusivamente con la tensione nominale riportata sull'apposita targhetta identificativa. Il cavo di rete dell'apparecchio deve essere solo connesso a una presa collegata a terra secondo le disposizioni locali vigenti in materia. I collegamenti elettrici necessari per l'installazione del presente apparecchio devono essere effettuati da un elettricista qualificato o da un'altra persona competente in materia. Il costruttore declina ogni responsabilità in caso di non osservanza di questi provvedimenti di sicurezza. Requisiti elettrici Prima di accendere il frigorifero assicurarsi che la tensione elettrica corrisponda a quella riportata sulla targhetta identificativa dell'apparecchio stesso.

10. Informazioni per la

protezione dell'ambiente Il refrigerante utilizzato nel circuito frigorifero è ammoniaca (un composto naturale di idrogeno e azoto). L'agente di espansione utilizzato nella produzione dell'isolante (schiuma di poliuretano) è il ciclopentano, sostanza non dannosa per l'ozono. Per la protezione anticorrosione viene utilizzato il cromato di sodio (meno del 2 % del peso del refrigerante).

Dopo aver tolto l'apparecchio dalla confezione portare il materiale d'imballaggio in un punto di raccolta locale. Alla fine del suo ciclo vitale portare l'apparecchio presso una ditta di riciclaggio specializzata per la raccolta e il recupero dei materiali riutilizzabili. I materiali residui saranno distrutti in base alla normativa vigente. Gli apprecchi che sono contrassegnati con questo simbolo devono essere consegnati al posto di raccolta locale per lo smaltimento e il trattamento di apparecchi elettrici ed elettronici. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Il simbolo si trova sulla targhetta dei dati tecnici dei frigoriferi Dometic (targhetta del modello) all'interno dell'apparecchio. Il presente apparecchio è conforme alle seguenti direttive CEE: Direttiva 73/23/CEE (Bassa Tensione) modificata dalla direttiva 90/683/CEE Direttiva 89/336/CEE (Compatibilità elettromagnetica) Direttiva 2002/95/CE (RoHS)

• Il calcolo del consumo d'energia si fa in base ad una temperatured'ambiente di 12°C25°C (cave).36

Il periodo di garanzia per i nostri prodotti è di un anno dalla data di vendita. Durante il periodo di garanzia la Società si impegna a sostituire gratuitamente tutte le parti Che presentassero difetti di fabbricazione esclusi i pezzi ad usura. Le riparazioni in garanzia si intendono franco Electrolux Commerciale S.r.l. - Moncalieri (To) o Sedi dei centri assistenza autorizzati. Eventuali spese di trasporto del materiale, trasferte o trasporto del personale sono a carica del Cliente. La garanzia decade automaticamente al verificarsi di una delle seguenti condizioni: a) cambio di proprietà dell'apparecchio (la garanzia è valida solo per il cliente a cui è intestata); b) guasto provocato da trascuratezza o imperizia nell'uso (urti o cadute dell'apparecchio, errata tensione di esercizio, ecc.); c) guasto provocato da impiego diverso da quello a cui l'apparecchio è destinato; d) manomissione dell'apparecchio o riparazione eseguita da persone estranee alla nostra organizzazione (cioè non dipendenti dalle nostre officine o dai centri di assistenza tecnica autorizzati). Regione Abruzzo Calabria Campania Campania Emilia Romagna Emilia Romagna Emilia Romagna Emilia Romagna Friuli Venezia Giulia Friuli Venezia Giulia Lazio Lazio Lombardia Lombardia Lombardia Marche Piemonte Piemonte Piemonte Puglia Sardegna Sicilia Sicilia Toscana Toscana Trentino Alto Adige Umbria Veneto Veneto Veneto Cittŕ Pescara Vibo Valentia Napoli Salerno Bologna Rimini Vaciglio Ferrara Muggia Beivars 7 Camini Roma Milano Brescia Varese Civitanova Marche Trofarello Genola Vercelli Bari Olbia Palermo Catania Porcari Firenze Bolzano Perugia Cavallino Verona Rubano Indirizzo Via Mazzini, 144 Via Terravecchia Inf. 99 Via Salomone, 23 Via Acquasanta-Zona Ind. P.zza della Pace, 7/F Via Paolucci, 14/B Via Collegarola, 70 Via Darsena, 74 Str. Per I Laghetti, 1 Via Emilia, 127 Via Tiburtina, 1470 Ang. Via Feo Belcari, 303/A Via Cadibona, 9 Via Triumplina, 19 Via Beratti, 21 Via De Amicis, 1 Str. Rondello, 11 V.Div.Alp.Cuneense, 2 S.S.142 Biella Laghi L.go Ciaia, 4 S.S. 127Km. 2,400Loc. Ist L.go Pisani V.le Africa, 190 Via Romana Est, 101 Via Sirtori, 39 V.le Europa, 60 Via S. Martino in Campo Via Fausta, 269 P.zza Carrubbio, 6/A Via Meucci, 13 Ditta Centrolux Vacatello Francesco Paolo Superfreddo sas Frigolettieri Accorsi Prospero C.R.E. Caravan Market Fabbri Claudio Centro Vacanze Punto Tre L.A.R.E. di Botti Valleriani Erranti e Farina Gialdini Bariati CAT Cluana Caravan Camper Home Grosso Vacanze Valsesia Centro Caravan C.A.I.P. S.A.R.C. Centro Caravan SIMA Emmemme Caravan Italux Pedrazzoli E 7 Caravan Camping Market C.A.T.E. Caravan Service CAP
