MultiMaster FMM 350 QSL - Outils multifonctions Fein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil multifonction oscillant
Marque	Fein
Modèle	MultiMaster FMM 350 QSL
Tension d'alimentation	230 VAC, 50/60 Hz
Puissance absorbée	350 W
Vitesse variable	6 positions (variateur électronique)
Angle d'oscillation	3,2°
Poids (selon EPTA)	1,5 kg
Dimensions (L × l × h)	300 × 80 × 200 mm
Niveau de pression acoustique (LpA)	80 dB(A)
Niveau de puissance acoustique (LwA)	91 dB(A)
Valeur d'émission vibratoire (a)	< 10 m/s² (classe VC3)
Système de changement d'outil	Starlock sans outil
Accessoires fournis	Plateau de ponçage triangulaire, lame de scie segmentée, racloir, 3 feuilles abrasives
Matière travaillée	Bois, métal, plastique, plâtre, carrelage (avec accessoires adaptés)
Profondeur de coupe max. (bois tendre)	30 mm
Profondeur de coupe max. (métal non ferreux)	2 mm
Double isolation	Oui
Entretien	Nettoyage régulier des ouïes de ventilation avec air comprimé sec
Garantie	Conforme à la législation nationale + garantie constructeur FEIN

FOIRE AUX QUESTIONS - MultiMaster FMM 350 QSL Fein

Comment changer l’accessoire sur le Fein MultiMaster FMM 350 QSL ?

Pour changer l’accessoire, ouvrez le levier de serrage en le basculant vers l’avant. Insérez l’accessoire dans les mâchoires de serrage, puis refermez le levier. Assurez-vous que l’outil n’est pas en marche pendant l’opération.

Quel type de variateur de vitesse possède cet outil ?

Le FMM 350 QSL est équipé d’un variateur électronique à 6 positions. La position 1 correspond à la vitesse la plus faible (ponçage fin) et la position 6 à la plus élevée (sciage). Ajustez selon le matériau et l’application.

Puis-je utiliser des accessoires non-FEIN sur cet outil ?

Il est fortement déconseillé d’utiliser des accessoires non prévus par FEIN. Cela peut entraîner une surchauffe, une détérioration de l’outil ou des risques de blessure. Utilisez exclusivement des accessoires Starlock compatibles.

Comment poncer efficacement avec le MultiMaster ?

Fixez la feuille abrasive sur le plateau triangulaire, puis mettez brièvement l’outil en marche sur une surface plane pour améliorer l’adhérence. Utilisez une pression légère et un mouvement continu. Une pression trop forte n’améliore pas le ponçage mais use prématurément l’abrasif.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection, un casque anti-bruit et un masque anti-poussière. Tenez l’outil par les poignées isolées. Ne travaillez jamais avec le levier de serrage ouvert. Débranchez la fiche avant tout changement d’accessoire.

Comment entretenir mon outil ?

Nettoyez régulièrement les ouïes de ventilation avec de l’air comprimé sec (sans huile). Après un travail sur métaux, soufflez l’intérieur pour éliminer les poussières conductrices. Utilisez un disjoncteur différentiel de 30 mA maximum.

Quelle est la profondeur de coupe maximale dans le bois ?

Avec une lame adaptée, la profondeur de coupe maximale dans le bois tendre est d’environ 30 mm. Pour le métal, ne dépassez pas 2 mm. Ces valeurs dépendent du type de lame et du matériau.

L’outil est-il adapté au travail sur des matériaux dangereux comme l’amiante ?

Non. Le travail sur des matériaux contenant de l’amiante est strictement interdit avec cet outil. Les poussières générées sont cancérigènes. Confiez ces travaux à des professionnels spécialisés.

Comment régler l’orientation de l’accessoire ?

Vous pouvez orienter l’accessoire par pas de 30° grâce au système de fixation. Desserrez le levier, tournez l’accessoire à la position souhaitée, puis refermez le levier. Cela permet d’adopter la position de travail la plus ergonomique.

Que faire en cas de surchauffe ?

Si l’outil surchauffe, arrêtez immédiatement le travail et laissez-le refroidir. Vérifiez que les accessoires sont bien adaptés et que les ouïes de ventilation ne sont pas obstruées. Réduisez la pression exercée pendant l’utilisation.

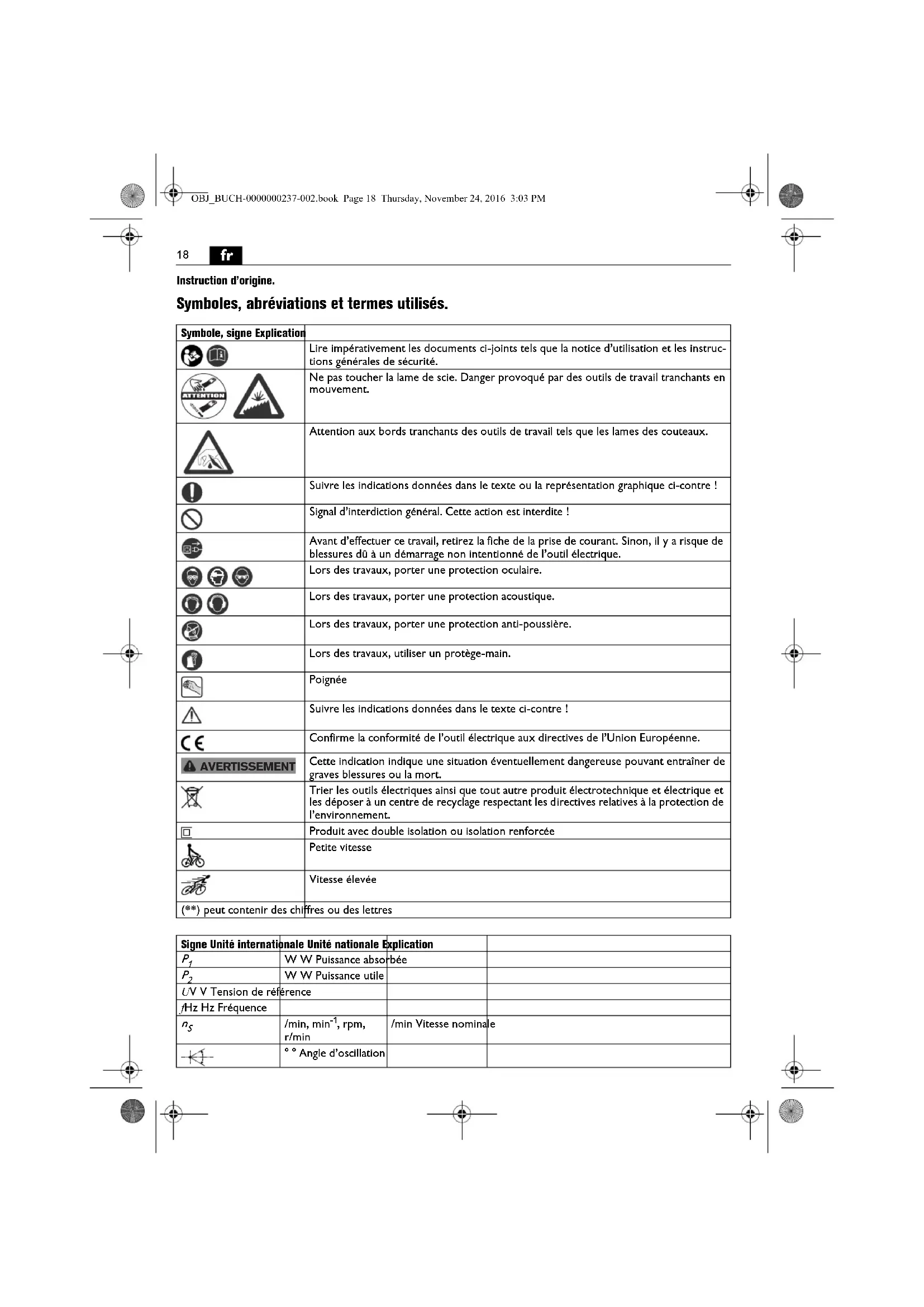

MODE D'EMPLOI MultiMaster FMM 350 QSL Fein

Instruction d'origine.

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Lire impératifement les documents ci-joints tels que la notice d'utilisation et les instruc-tions générales de sécurité.
	Ne pas toucher la lame de scie. Danger provoqué par des outils de travail tranchants en mouvement.
	Attention aux bords tranchants des outils de travail tels que les lames des couteaux.
	Suière les indications données dans le texte ou la représentation graphique ci-contre!
	Signal d'interdiction général. Cette action est interdite!
	Avant d'effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures d' à un démarriage non intentionné de l'outil électrique.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, porter une protection anti-poussière.
	Lors des travaux, utiliser un protège-main.
	Polgnée
	Suivre les indications données dans le texte ci-contre!
	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
	Cette indication indique une situation éventuellesment dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
	Produit avec double isolation ou isolation renforcée
	Petite vitesse
	Vitesse élevée
(**) peutContainir des chiffres ou des lettres

Signe Unité internationale Unité nationale Explication
P1	W W Puissance absorbee
P2	W W Puissance utile
UV V Tension de reference
/Hz Hz Fréquence
nS	/min, min-1, rpm, r/min	/min Vitesse nominale
° Angle d'oscillation
Signe Unité internationale Unité nationale Explication
	kg kg Poids suivant EPTA-Procedure 01
LpA	dB dB Niveau de pression acoustique
LwA	dB dB Niveau d'intensité acoustique
LpCpeak	dB dB Niveau max. de pression acoustique
K...			Incertitude
a	m/s2	m/s2	Valeur d'émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unités de base et unités dérivées du système international SI.

Pour vous sécurité.

A VERTISSEMENT

Lisez tous les averissements de sécurité et toutes les ins

tructions. Ne pas sultre les avertissements et instructions peut donner lieu à une electrocution, un incendie et/ou une blessureSERIEUE.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilise pas cet outil électricque avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de

sécurities (réf. documents 341 30 054 06 1). Conservez
ces documents pour une utilisation ultérieure et jaignezles à l'outil électrique en cas de transmission ou de vente
a une pierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outilélectrice :

machine oscillante portative pour le ponçage à sec de peites surfaces,coins et bords, pour le sciage de plaques en tôle, en bois et en matérières plastiques de faible épaisseur, pour le grattage, le polissage, le rapage, le decoupage et le tronçonnage à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.

Cet outil electrique est également consu pour fonctionner sur des groupes electrogenes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modulo G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique depasse 10% .En cas de doute, informez-vous sur le groupe electrogene utilisé.

Instructions particulières de sécurité.

Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entre en contact avec un cablage non apparent ou son propre cordon d'alimentation. Le contact avec un fil « sous tension » peut égalementmettre « sous tension » les parties metalliques exposées de l'outil électrique et provoquer un chic electrique sur l'opérateur.

De préférence,poser et bloquer la piece sur un support stable. Si vous ne tenez la piece que de votre main ou contre toute corne, elle est dans une position instable, ce qui peut entraîner une perte de contrôle.

N'utilise pas des accessoires qui n'ont pas ete specialement concus ou autorises par le fabricant de l'outil electrique. Le seul fait qu'un accessoire puisse etre monte sur leur outil electrique ne garantit pas une utilisation sans risque.

Tenez l'outil electrique fermement, en faisant attention a ce que votre corps ne puisse jamais entrairen contact avec l'outil de travail, en particulier lorsque vous travailliez avec des outils diriges vers la poignée tels que lames de scie ou outils de coupe. Le contact avec les arêtes oucoins tranchants peut entrainer des blessures.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pieces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produits par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Ne dirigez pas l'outil electrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.

Il est interdit de visser ou de riveter des plaques ou des repres sur l'ouil electrique. Une isolation endommagée ne presente aucune protection contre une electrocution. Utilisez des autocollants.

Nettoyez régulierement les oules de ventilation de l'utilélectrique avec des outils non-metallics. La ventilation du moteur aspire la poussière à l'intérleur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents electriques.

Avant la mise en service, assurez-vous que le cable de raccordement et la fiche sont en parfait et.

Recommendation: Faites toujours fonctionner l'outil électrice sur un réseau électriche equipe d'un disjon-teur différentiel 30 mA max.

Emanation de poussières nocives

Lors du travail avec enlevement de matière, des poussieres pouvant etre dangereuses sont generées.

Toucher ou aspirer certaines poussieres, par ex. d'amiate et de matériaux contenant de l'amiate, de peintures contenant du plomb, du métal, de certains bois, de mineraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut cause des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque cause par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière généraie ainsi que des équipements de protection personnel et veiller à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiate qu'à des spécialistes. Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou Causes une Explosion. Evitez une projection d'étcilles vers le bac de recupération des poussères ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de recupération des poussières et respectez les indications de travail du fabricant du matériel au sein que les règlements en vigueur dans chaque pays spécifiques aux matéraux à traiter.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a eté mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'util electrolyque. Si, toute fois, l'util electrolyque était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appeil est étéint ou allumé, mais pas vralement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminé des mesures de protection supplémentaires pour protégger l'utiliser des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintainir les mains chaudes, organisation des opérations de travail.

Valeurs d'émission vibratoire

Vibration	α
Classement des outils FEIN suivant la classe de vibrations	Accélération réelle mesuree*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	>15 m/s2
Kd1,5 m/s	2
* Ces valeurs sont basées sur un cycle de travail composé d'une phase à vide et d'une phase en pleine charge d'une même durée. Pour le classement de l'outil de travail suivant la classe de vibrations, voir la feuille jointe 3 41 30 443 06 0.

Instructions d'utilisation.

N'utilise pas d'accessoires non concus spécifique et recommandes par FEIN pour cet outil électrique. Le fait d'utiliser des accessoires qui ne sont pas d'origine FEIN risque de surchauffer l'outil électrique et de le détruire.

Changement d'outil [voir pages 4/5].

Ne pasmettre en marche l'ouil electrique avec levier derseigne ouvert.Danger d'écrasement de la main et desdoigts.

Ne pasmettrelesmains danslazone desmachoires de serrage.Dangerd'écrasementdesdoigts.

Instructions d'utilisation supplémentaires

Ne pas actionner le levier de serrage quand la machine est en marche. Risque de blessures.

Ne pas utiliser l'outil électrique avec mâchoires de serraçage ouvertes sans accessoire! Ceci pourrait endomager l'outil électrique.

Si les machoires de serrage sont ouvertes avant le montage de l'outil de travail, faire pivoter le levier de serrage vers l'avant et vers l'arriere. Les machoires de serrage se ferment. L'accessoire peut alors être mis en place.

Ne guidez l'outil eletroportatif contre la pièce à traig

Il est possible d'orienter l'outil de travail par pas de 30° et de le fixer dans la position de travail la plus optime.

Rensseignements pour le ponçage.

Appuyez brievement et fortement la feuille abrasive de l'outil electrique sur une surface plane et mettez brievement l'outil electrique en marche. Ceci peut met derobtenir une bonne adhence et empeeche une usure precocce. Il est possible de retirer la feuille abrasive et de la remonter tournede de 120° ,si seule une pointe de la feuille abrasive est usee.

Travaillez avec toute la surface du plateau de ponçage, pas seulement avec la pointe.

Choisissez une fréquence d'oscillation élevée (variateur position 4 - 6) lorsque vous utilisez les petits plateaux triangulaires et une fréquence moyenne (variateur position 4 max.) lorsque vous utilisez le grand plateau triangulaire.

Poncez par un mouvement continu et en appliquant une légere pression. Une pression trop élevée n'augmente pas l'enlèvement de matière mais l'usure de la féuille abrasive.

Renseignements pour le ponçage de profilés.

Choisissez une fréquence d'oscillation moyenne.

Rensseignements pour le sciage.

Choisissez une fréquence d'oscillations élevée. Il est possible d'enlever les lames rondes et de les refixer tournées pour garantir une usure régulière.

Rensseignements pour le gratage.

Choissez une fréquence d'oscillations moyenne à élevée.

Travaux d'entretien et service après-venture.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux metalliques, des poussières conducrices pourrait se déposer

a l'intérieur de l'outil electrique. Ceci pourrait endomgar la double isolation de l'outil electrique. Soufflez souvent de l'air comprime sec et sans hule dans l'intérieur de l'outil electrique a travers les ouies de ventilation et placez un dispositif differentiel à courant résiduel (DDR) en amont.

Si un cable d'alimentation de l'outil électrique est endommagé, il doit être remplace par un cable d'alimentation spécialement préparé qui est disponible auprès du service après-vente de FEIN.

Vous trouvez laiste actuelle des pieces de rechange pour cet outil electroportatif sur notre site www.fein.com.

Si nécessaire, vous pouvez vous-même remplaner les éléments suivants :

Outlisd'application

Garantie.

La garantie du produit est valide conformement à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les apparheils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seulement une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprene FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présence de l'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, C-DB IA, D-73529 Schwabisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils electriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.

Indicati lii pensu sfeuire.

Apasati scula electrica cu foia abraziva, scurci ferm pe o suprafata plana si porniti scurta scutula uzura. Astfel veigi asigura o bunaderenita si veji evita uzura prematura.

Foaia abraziva poate fi desprinsa si aplicata din nou in positie rotita la 120° , in cazul in care numai un singular varf al acisteia prezinta uzura.
