SUN - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ELICA
Modèle	SUN
Alimentation	220-240 V ~ 50 Hz
Nombre de vitesses	3 vitesses + 1 intensive (temporisée)
Commande	Touches électroniques avec témoins lumineux
Temporisation	Oui, réglable : 20 min (vitesse 1), 15 min (vitesse 2), 10 min (vitesse 3), 5 min (intensive)
Signal saturation filtre anti-graisse	Témoin L5 allumé après 40 heures de fonctionnement
Signal saturation filtre à charbon	Témoin L5 clignotant après 160 heures (activé en mode recyclage)
Alarme température	Oui, active automatiquement la vitesse 3 si température excessive
Distance minimale d'installation (cuisinière électrique)	50 cm
Distance minimale d'installation (cuisinière à gaz)	65 cm (ou selon instructions du fabricant de la cuisinière)
Filtre anti-graisse	Métallique, lavable au lave-vaisselle (délicat)
Filtre à charbon	Non lavable, à remplacer tous les 4 mois maximum
Nettoyage extérieur	Chiffon humide avec détergent liquide neutre. Ne pas utiliser d'alcool ni d'abrasifs.
Éclairage	LED, remplacement par service agréé
Version	Aspirante (évacuation extérieure) ou Filtrante (recyclage)
Type d'installation	Murale ou plafond
Arrêt automatique	Oui, via temporisation
Réinitialisation des signaux	Maintenir la touche 1 enfoncée 3 secondes
Activation signal filtre charbon	Hotte éteinte, maintenir touches 1 et 4 enfoncées 3 secondes
Certifications	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

FOIRE AUX QUESTIONS - SUN ELICA

Quelle est la distance minimale entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 50 cm ; pour une cuisinière à gaz ou mixte, elle est de 65 cm (ou plus si spécifié par le fabricant).

Comment nettoyer la hotte ?

Nettoyez l'extérieur avec un chiffon humide et un détergent liquide neutre. N'utilisez pas d'alcool, de produits abrasifs ou d'outils. Le filtre anti-graisse métallique se lave à la main ou au lave-vaisselle à basse température. Le filtre à charbon ne se nettoie pas, il doit être remplacé.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé au maximum tous les 4 mois, ou lorsque le signal de saturation (témoin L5 clignotant) apparaît. Il ne peut pas être lavé.

Que signifie le témoin L5 allumé ?

Le témoin L5 allumé fixe indique que le filtre anti-graisse est saturé (après 40 heures de fonctionnement). Il faut le nettoyer. S'il clignote, il s'agit du filtre à charbon (après 160 heures). Dans les deux cas, procédez au nettoyage ou remplacement puis réinitialisez en maintenant la touche 1 enfoncée 3 secondes.

Comment activer le signal du filtre à charbon ?

En version filtrante (recyclage), activez le signal en éteignant la hotte, puis en maintenant enfoncées simultanément les touches 1 et 4 pendant 3 secondes. Les témoins L1 et L2 clignotent pour confirmer. Pour désactiver, faites la même opération.

Comment utiliser la temporisation ?

Appuyez sur la touche 4 pour activer la temporisation. La hotte s'éteindra automatiquement après un délai selon la vitesse : 20 min (vitesse 1), 15 min (vitesse 2), 10 min (vitesse 3), 5 min (intensive). Pendant la temporisation, vous pouvez appuyer sur 1 pour éteindre ou sur 2/4 pour revenir à une vitesse fixe.

Que faire si la hotte s'arrête et que les témoins L1, L2, L3 clignotent en séquence ?

Cela indique une alarme de température. La hotte a détecté une température trop élevée et a mis le moteur en vitesse 3. Attendez que la température diminue. L'alarme s'arrête automatiquement. Vous pouvez aussi appuyer sur les touches 1 ou 2 pour sortir de ce mode.

Comment remplacer une lampe LED ?

Les lampes sont de type LED et doivent être remplacées par un service après-vente agréé. Ne tentez pas de les nettoyer ou de les remplacer vous-même, sauf indication contraire. Contactez le fabricant.

Puis-je utiliser la hotte sans filtre ?

Non, n'utilisez jamais la hotte sans les filtres correctement montés. Sans filtre anti-graisse, les graisses peuvent endommager le moteur. Sans filtre à charbon en version recyclage, les odeurs ne seront pas filtrées.

Quelle est la différence entre version aspirante et filtrante ?

En version aspirante, l'air est évacué vers l'extérieur via un conduit (non fourni). En version filtrante, l'air est recyclé dans la pièce après passage par un filtre à charbon (à acheter séparément). Pour la version aspirante, retirez le filtre à charbon s'il est présent.

MODE D'EMPLOI SUN ELICA

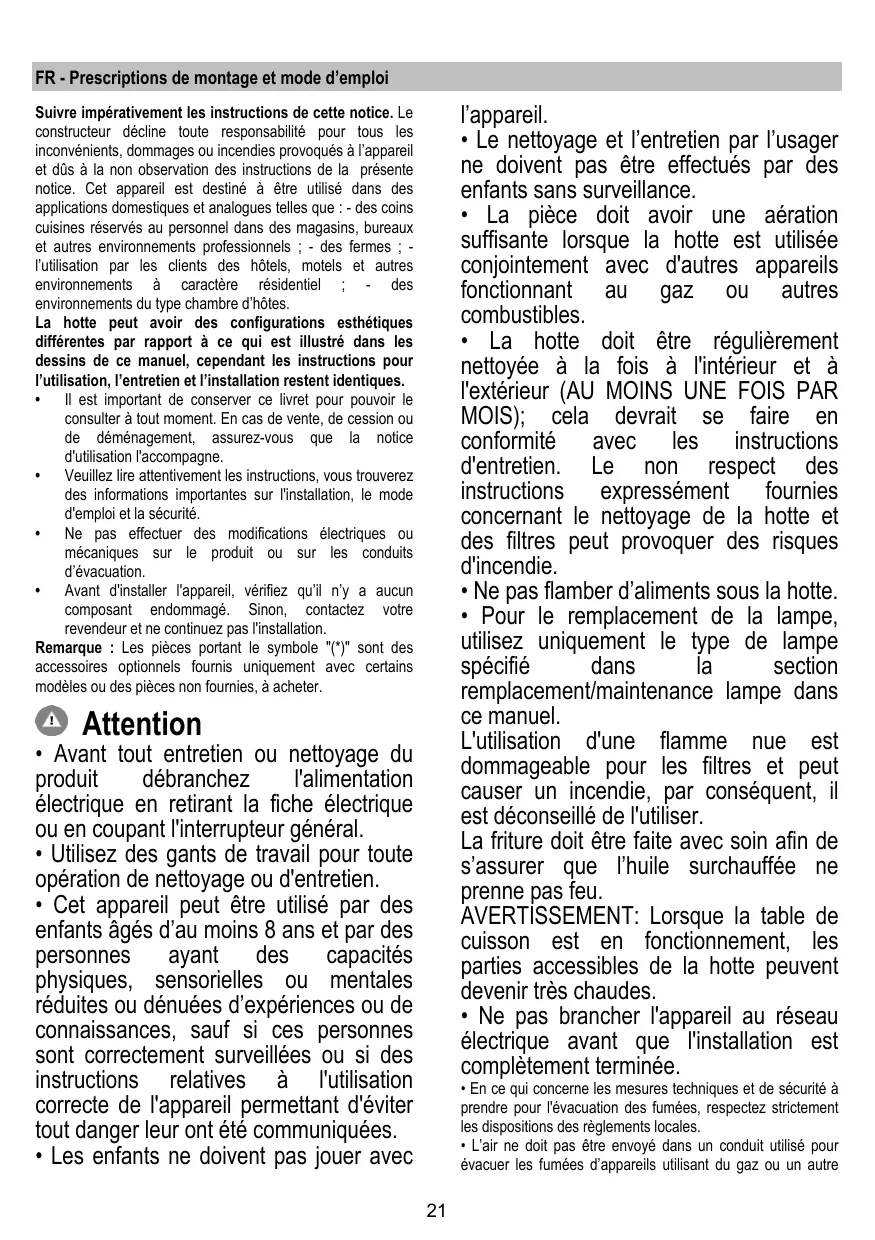

FR Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec

l'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe de ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie. Par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement !
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION !

• Le fait de ne pas installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1 ; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/IEC 60704-1 ; EN/IEC 60704-2-13 ; EN/IEC 60704-3 ; ISO 3741 ; EN 50564 ; IEC 62301.
• EMC : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/IEC 61000-3-2 ; EN/IEC 61000-3-3. Suggestions pour une

utilisation correcte afin de réduire l'impact environnemental : allumer la hotte à la vitesse minimale pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION !

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et conduits d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et de conduits d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). Éviter les variations excessives de section du tuyau.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

ATTENTION !

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Attention ! Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

1 ON/OFF moteur

En appuyant sur cette touche, la hotte se met à la vitesse 1.

En appuyant sur cette touche durant le fonctionnement, la hotte passe à l'état OFF.

2 Augmentation vitesse

En appuyant sur cette touche, la hotte passe de l'état OFF à la vitesse 1.

En appuyant sur cette touche (hotte à l'état ON), on augmente la vitesse du moteur de la vitesse 1 à celle intensive.

À chaque vitesse correspond l'allumage du témoin respectif.

Vitesse 1 témoin L1

Vitesse 2 témoin L2

Vitesse 3 témoin L3

Vitesse intensive témoin L4 (clignotant)

La vitesse intensive est temporisée. La temporisation standard est de 5 minutes, à la fin de laquelle la hotte se place à la vitesse 2.

Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche 2, la hotte se placera à la vitesse 1; en appuyant sur la touche 1, la hotte s'éteindra.

3 ON/OFF lumières

4 Temporisation vitesse

5 Indicateur état de fonctionnement

Temporisation vitesse

La temporisation des vitesses s'active en appuyant sur la touche 4 ; la hotte s'éteint à la fin de la temporisation.

La temporisation est ainsi répartie :

Vitesse 1 - 20 minutes (témoin L1 clignotant)

Vitesse 2 - 15 minutes (témoin L2 clignotant)

Vitesse 3 - 10 minutes (témoin L3 clignotant)

Vitesse intensive - 5 minutes (témoin L4 clignotant)

Pendant le fonctionnement temporisé, en appuyant sur la touche 1, la hotte s'éteint ; si l'on appuie sur la touche 2 ou sur la touche 4, la hotte revient à la vitesse réglée.

Signal filtre anti-graisses

Après 40 heures de fonctionnement, le témoin L5 s'allume.

Quand ce signal apparaît, le filtre anti-graisses installé a besoin d'être lavé.

Pour remettre à zéro le signal, maintenir enfoncée la touche 1 pendant 3 secondes.

Signal filtre au charbon

Après 160 heures de fonctionnement, le témoin L5 clignote.

Quand ce signal apparaît, le filtre à charbon installé doit être remplacé.

Pour remettre à zéro le signal, tenir enfoncée la touche 1 pendant 3 secondes.

En cas de signal simultané des deux filtres, le témoin L5 indiquera alternativement les alarmes en restant allumé pendant 3 secondes et en clignotant ensuite 3 fois.

La remise à zéro se fait en effectuant 2 fois la procédure décrite ci-dessus.

La première fois annule le signal du filtre anti-graisses, la deuxième annule le signal du filtre à charbon.

En mode standard, le signal filtre à charbon n'est pas activé.

Dans le cas où l'on utilise la hotte en version filtrante, il faut activer le signal du filtre à charbon.

Placer la hotte en OFF et maintenir enfoncées ensemble les touches 1 et 4 pendant 3 secondes.

Les témoins L1 et L2 clignoteront pendant 5 secondes.

Désactivation signal filtre à charbon :

Placer la hotte en OFF et maintenir enfoncées ensemble les touches 1 et 4 pendant 3 secondes.

Le témoin L1 clignotera pendant 2 secondes.

Alarme Température

La hotte est équipée d'un détecteur de température qui active le moteur à la vitesse 3 dans le cas où la température dans la zone de commande est trop élevée.

La condition d'alarme est indiquée par le clignotement en séquence des témoins L1, L2, L3.

Cette condition persiste jusqu'à ce que la température descende en dessous du seuil d'alarme.

On peut sortir de cette modalité en appuyant sur les touches 1 ou 2.

Toutes les 30°, le détecteur vérifie la température ambiante de la zone d'affichage.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !

Filtre anti-graisse

Fig. 9-24

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 23

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Retirez les filtres à graisses.

Montez les filtres de façon qu'ils recouvrent le moteur.

Contrôlez que les chevilles R présentes sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres à graisses.

Remplacement des lampes

Fig. 25

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une économie de 90 % en énergie électrique.

Pour remplacer les lampes, contactez le centre service agréé pour pièces de rechange.

5 Indicateur d'état de fonctionnement

5 Indicateur d'état de fonctionnement

Minuterie de vitesse

La minuterie de vitesse s'active en appuyant sur la touche 4 ; à la fin de la temporisation, la hotte s'arrête.

La temporisation est subdivisée comme suit :

Après 160 heures de fonctionnement, les LED L5 clignotent.

Lorsque ce signal apparaît, le filtre à charbon installé doit être remplacé.

Pour réinitialiser le signal, maintenez la touche 1 enfoncée pendant 3 secondes.

En cas de signal simultané des deux filtres, les LED L5 indiquent les alarmes en alternance, restant allumées pendant 3 secondes puis clignotant ensuite 3 fois.

La réinitialisation s'effectue en répétant 2 fois la procédure ci-dessus.
