SUN - Digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	ELICA
Model	SUN
Napájanie	220-240 V ~ 50 Hz
Počet rýchlostí	3 rýchlosti + 1 intenzívna (časovaná)
Ovládanie	Elektronické tlačidlá s kontrolkami
Časovač	Áno, nastaviteľný: 20 min (rýchlosť 1), 15 min (rýchlosť 2), 10 min (rýchlosť 3), 5 min (intenzívna)
Signál nasýtenia tukového filtra	Kontrolka L5 svieti po 40 hodinách prevádzky
Signál nasýtenia uhlíkového filtra	Kontrolka L5 bliká po 160 hodinách (aktivovaný v režime recirkulácie)
Teplotná výstraha	Áno, automaticky aktivuje rýchlosť 3 pri nadmernej teplote
Minimálna inštalačná vzdialenosť (elektrický sporák)	50 cm
Minimálna inštalačná vzdialenosť (plynový sporák)	65 cm (alebo podľa pokynov výrobcu sporáka)
Tukový filter	Kovový, umývateľný v umývačke (jemný cyklus)
Uhlíkový filter	Neumývateľný, vymieňať maximálne každé 4 mesiace
Vonkajšie čistenie	Vlhká handrička s neutrálnym tekutým čistiacim prostriedkom. Nepoužívať alkohol ani abrazíva.
Osvetlenie	LED, výmena autorizovaným servisom
Verzia	Odsávacia (vonkajší odvod) alebo recirkulačná (recyklácia)
Typ inštalácie	Nástenná alebo stropná
Automatické vypnutie	Áno, cez časovač
Resetovanie signálov	Podržte tlačidlo 1 stlačené 3 sekundy
Aktivácia signálu uhlíkového filtra	Odsávač vypnutý, podržte tlačidlá 1 a 4 stlačené 3 sekundy
Certifikácie	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Často kladené otázky - SUN ELICA

Aká je minimálna vzdialenosť medzi odsávačom a sporákom?

Pre elektrický sporák je minimálna vzdialenosť 50 cm; pre plynový alebo kombinovaný sporák je to 65 cm (alebo viac, ak to určuje výrobca).

Ako čistiť odsávač?

Vonkajšok čistite vlhkou handričkou a neutrálnym tekutým čistiacim prostriedkom. Nepoužívajte alkohol, abrazívne prostriedky ani nástroje. Kovový tukový filter sa umýva ručne alebo v umývačke pri nízkej teplote. Uhlíkový filter sa nečistí, musí sa vymeniť.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter treba vymeniť maximálne každé 4 mesiace alebo keď sa objaví signál nasýtenia (blikajúca kontrolka L5). Nedá sa umývať.

Čo znamená svietiaca kontrolka L5?

Trvalo svietiaca kontrolka L5 znamená, že tukový filter je nasýtený (po 40 hodinách prevádzky). Treba ho vyčistiť. Ak bliká, ide o uhlíkový filter (po 160 hodinách). V oboch prípadoch vykonajte čistenie alebo výmenu a potom resetujte podržaním tlačidla 1 stlačeného 3 sekundy.

Ako aktivovať signál uhlíkového filtra?

V recirkulačnej verzii aktivujte signál vypnutím odsávača a potom súčasným podržaním tlačidiel 1 a 4 po dobu 3 sekúnd. Kontrolky L1 a L2 blikajú na potvrdenie. Na deaktiváciu vykonajte rovnaký úkon.

Ako používať časovač?

Stlačte tlačidlo 4 na aktiváciu časovača. Odsávač sa automaticky vypne po oneskorení podľa rýchlosti: 20 min (rýchlosť 1), 15 min (rýchlosť 2), 10 min (rýchlosť 3), 5 min (intenzívna). Počas časovača môžete stlačiť 1 na vypnutie alebo 2/4 na návrat k pevnej rýchlosti.

Čo robiť, ak sa odsávač zastaví a kontrolky L1, L2, L3 blikajú v poradí?

To znamená teplotnú výstrahu. Odsávač zistil príliš vysokú teplotu a prepol motor na rýchlosť 3. Počkajte, kým teplota klesne. Výstraha sa automaticky zastaví. Môžete tiež stlačiť tlačidlá 1 alebo 2 na opustenie tohto režimu.

Ako vymeniť LED žiarovku?

Žiarovky sú typu LED a musia byť vymenené autorizovaným servisom. Nepokúšajte sa ich čistiť alebo vymieňať sami, pokiaľ nie je uvedené inak. Kontaktujte výrobcu.

Môžem používať odsávač bez filtra?

Nie, nikdy nepoužívajte odsávač bez správne namontovaných filtrov. Bez tukového filtra môžu tuky poškodiť motor. Bez uhlíkového filtra v recirkulačnej verzii nebudú pachy filtrované.

Aký je rozdiel medzi odsávacou a recirkulačnou verziou?

V odsávacej verzii je vzduch odvádzaný von potrubím (nie je súčasťou dodávky). V recirkulačnej verzii je vzduch recirkulovaný v miestnosti po prechode cez uhlíkový filter (kupuje sa samostatne). Pri odsávacej verzii odstráňte uhlíkový filter, ak je prítomný.

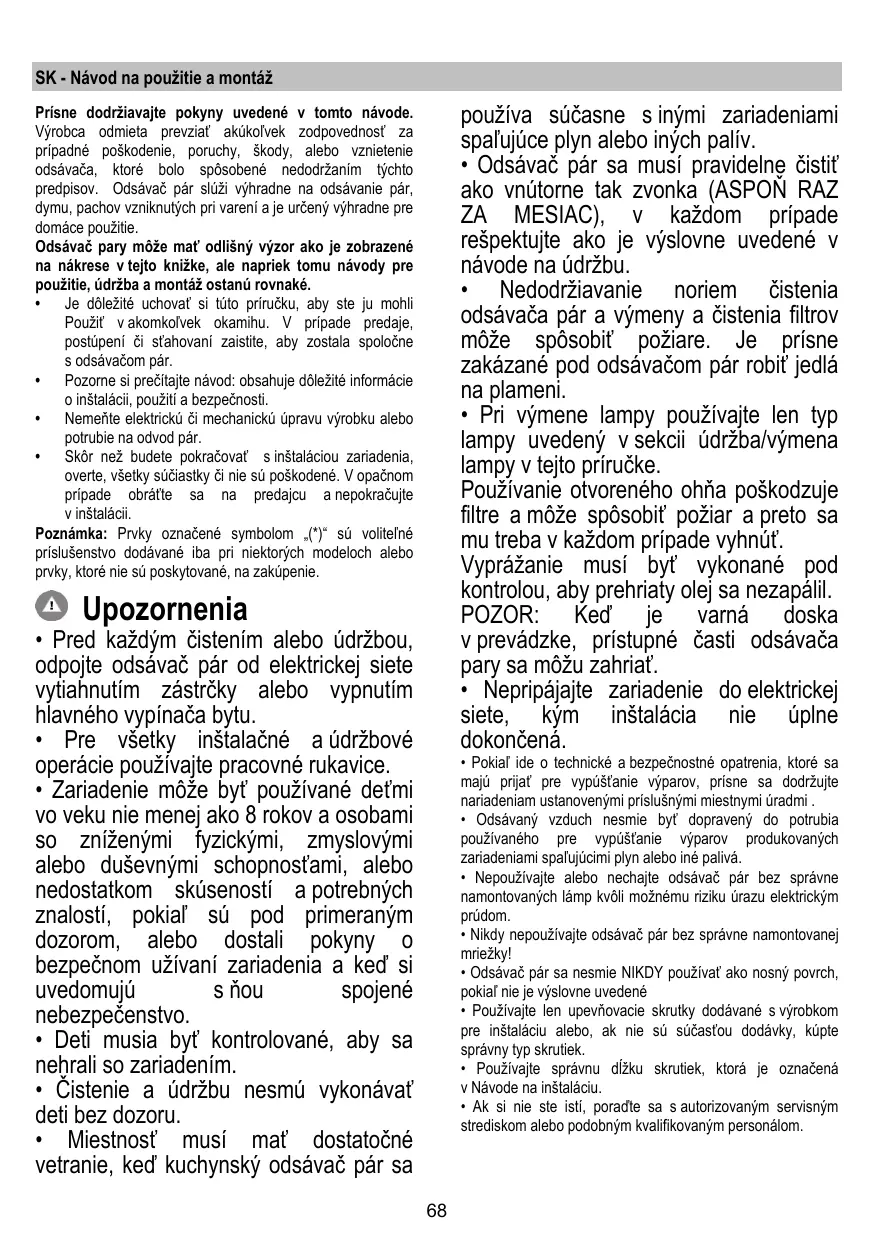

NÁVOD NA OBSLUHU SUN ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný vzhľad ako je zobrazené na nákrese v tejto knihe, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú ani mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom (*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením. Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár

používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte to, čo je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá. Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládačom alebo akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter, ak je to potrebné na udržanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúr a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

V tejto záruke sa vyhýba každej zodpovednosti.

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti aj odmastí a zbaví zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený pripojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Upozornenie! Výmena napájacieho kábla musí byť prevedená príslušnou schválenou technickou službou.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnosť

4

3

2

1

1 ON/OFF motor

Časovanie je takto rozdelené:

Počas časovanej prevádzky, stlačením tlačidla 1 sa odsávač pár vypne, ak sa stlačí tlačidlo 2 alebo tlačidlo 4, odsávač pár sa vráti do nastavenej rýchlosti.

Signalizácia filtra tukov

Po 40 hodinách prevádzky sa kontrolka LED L5 rozsvieti.

Ak sa objaví takáto signalizácia, nainštalovaný filter tukov je nutné vymeniť.

Pre resetovanie signalizácie držte stlačené tlačidlo 1 na 3 sekundy.

Signalizácia uhlíkového filtra

Po 160 hodinách prevádzky kontrolka LED L5 bliká.

Ak sa objaví takáto signalizácia, nainštalovaný uhlíkový filter musí byť vymenený.

Pre resetovanie signalizácie držte stlačené tlačidlo 1 na 3 sekundy.

K resetovaniu dôjde vykonaním 2-krát vyššie uvedeného procesu.

Prvýkrát resetuje signalizáciu filtra tukov, druhýkrát resetuje uhlíkový filter.

V štandardnom režime signalizácia uhlíkového filtra nie je aktívna.

V prípade používania odsávača pár vo filtračnej verzii je nutné aktivovať signalizáciu uhlíkového filtra.

Aktivácia signalizácie uhlíkového filtra:

Umiestnite odsávač pár do OFF a držte stlačené súčasne tlačidlá 1 a 4 na 3 sekundy.

Kontrolky LED L1 a L2 budú blikať na 5 sekúnd.

Deaktivácia signalizácie uhlíkového filtra:

Umiestnite odsávač pár do OFF a držte stlačené súčasne tlačidlá 1 a 4 na 3 sekundy.

Kontrolka LED L1 bude blikať na 2 sekundy.

Alarm teploty

Odsávač pár je vybavený tepelným snímačom, ktorý aktivuje motor na rýchlosť 3 v prípade, že teplota v okolí riadenia je príliš vysoká.

Stav alarmu bude indikovaný blikaním v poradí kontroliek LED L1, L2, L3.

Tento stav potrvá, kým teplota neklesne pod hranicu alarmu.

Môže sa vyjsť z tohto režimu stlačením tlačidla 1 alebo 2.

Každých 30 sekúnd snímač skontroluje teplotu prostredia v okolí displeja.

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 9-24

Uhoľný filter (iba pre filtračnú verziu)

Obr. 23

Udržiava nepríjemné zápachy pochádzajúce z varenia.

Nasýtenosť uhoľného filtra sa odhaľuje iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýtenosti filtrov - ak je s ním príslušný model vybavený - upozorňuje na túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

na zmontovanie postupovať opačným smerom.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.
