SUN - Davlumbaz ELICA - Ücretsiz kullanım kılavuzu

Ürün Türü	Davlumbaz
Marka	ELICA
Model	SUN
Besleme	220-240 V ~ 50 Hz
Hız Sayısı	3 hız + 1 yoğun (zaman ayarlı)
Kumanda	Elektronik tuşlar, ışıklı gösterge
Zaman Ayarı	Evet, ayarlanabilir: 20 dk (hız 1), 15 dk (hız 2), 10 dk (hız 3), 5 dk (yoğun)
Yağ Filtresi Doyma Sinyali	40 saat çalışmadan sonra L5 göstergesi yanar
Karbon Filtre Doyma Sinyali	160 saat sonra L5 göstergesi yanıp söner (devridaim modunda etkin)
Sıcaklık Alarmı	Evet, aşırı sıcaklıkta otomatik olarak hız 3'ü etkinleştirir
Minimum Kurulum Mesafesi (Elektrikli Ocak)	50 cm
Minimum Kurulum Mesafesi (Gazlı Ocak)	65 cm (veya ocak üreticisinin talimatlarına göre)
Yağ Filtresi	Metalik, bulaşık makinesinde yıkanabilir (hassas)
Karbon Filtre	Yıkanamaz, en fazla 4 ayda bir değiştirilmeli
Dış Temizlik	Nemli bez ve nötr sıvı deterjan. Alkol veya aşındırıcı kullanmayın.
Aydınlatma	LED, yetkili servis tarafından değiştirilir
Versiyon	Emici (dışarı tahliye) veya Filtreli (devridaim)
Kurulum Tipi	Duvar veya tavan
Otomatik Kapanma	Evet, zaman ayarlı
Sinyallerin Sıfırlanması	1 tuşuna 3 saniye basılı tutun
Karbon Filtre Sinyali Aktivasyonu	Davlumbaz kapalıyken, 1 ve 4 tuşlarına 3 saniye basılı tutun
Sertifikalar	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, vb.

Sık sorulan sorular - SUN ELICA

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Elektrikli ocak için minimum mesafe 50 cm; gazlı veya karma ocak için 65 cm'dir (veya üretici tarafından belirtilmişse daha fazla).

Davlumbaz nasıl temizlenir?

Dış yüzeyi nemli bir bez ve nötr sıvı deterjanla temizleyin. Alkol, aşındırıcı ürünler veya aletler kullanmayın. Metalik yağ filtresi elde veya düşük sıcaklıkta bulaşık makinesinde yıkanabilir. Karbon filtre yıkanamaz, değiştirilmelidir.

Karbon filtre ne zaman değiştirilmeli?

Karbon filtre en fazla 4 ayda bir veya doyma sinyali (L5 göstergesi yanıp sönmesi) göründüğünde değiştirilmelidir. Yıkanamaz.

L5 göstergesinin yanması ne anlama gelir?

L5 göstergesinin sürekli yanması, yağ filtresinin doygun olduğunu gösterir (40 saat çalışmadan sonra). Temizlenmelidir. Yanıp sönüyorsa, karbon filtreyi gösterir (160 saat sonra). Her iki durumda da temizlik veya değişim yapın, ardından 1 tuşuna 3 saniye basarak sıfırlayın.

Karbon filtre sinyali nasıl etkinleştirilir?

Filtreli (devridaim) versiyonda, davlumbazı kapatın, ardından 1 ve 4 tuşlarına aynı anda 3 saniye basılı tutun. L1 ve L2 göstergeleri onaylamak için yanıp söner. Devre dışı bırakmak için aynı işlemi yapın.

Zaman ayarı nasıl kullanılır?

Zaman ayarını etkinleştirmek için 4 tuşuna basın. Davlumbaz, hıza bağlı olarak belirli bir süre sonra otomatik olarak kapanır: 20 dk (hız 1), 15 dk (hız 2), 10 dk (hız 3), 5 dk (yoğun). Zaman ayarı sırasında, kapatmak için 1'e veya sabit hıza dönmek için 2/4'e basabilirsiniz.

Davlumbaz durursa ve L1, L2, L3 göstergeleri sırayla yanıp sönerse ne yapmalı?

Bu bir sıcaklık alarmını gösterir. Davlumbaz aşırı yüksek sıcaklık algıladı ve motoru hız 3'e aldı. Sıcaklık düşene kadar bekleyin. Alarm otomatik olarak durur. Bu moddan çıkmak için 1 veya 2 tuşuna da basabilirsiniz.

LED lamba nasıl değiştirilir?

Lambalar LED tipindedir ve yetkili bir servis tarafından değiştirilmelidir. Aksini belirtilmedikçe, kendiniz temizlemeye veya değiştirmeye çalışmayın. Üreticiyle iletişime geçin.

Davlumbazı filtre olmadan kullanabilir miyim?

Hayır, filtreler doğru şekilde takılmadan davlumbazı asla kullanmayın. Yağ filtresi olmadan yağlar motora zarar verebilir. Devridaim versiyonunda karbon filtre olmadan kokular filtrelenmez.

Emici ve filtreli versiyon arasındaki fark nedir?

Emici versiyonda hava bir kanal aracılığıyla dışarı atılır (kanal dahil değildir). Filtreli versiyonda hava, bir karbon filtreden geçtikten sonra odaya geri verilir (ayrıca satın alınmalıdır). Emici versiyon için, varsa karbon filtreyi çıkarın.

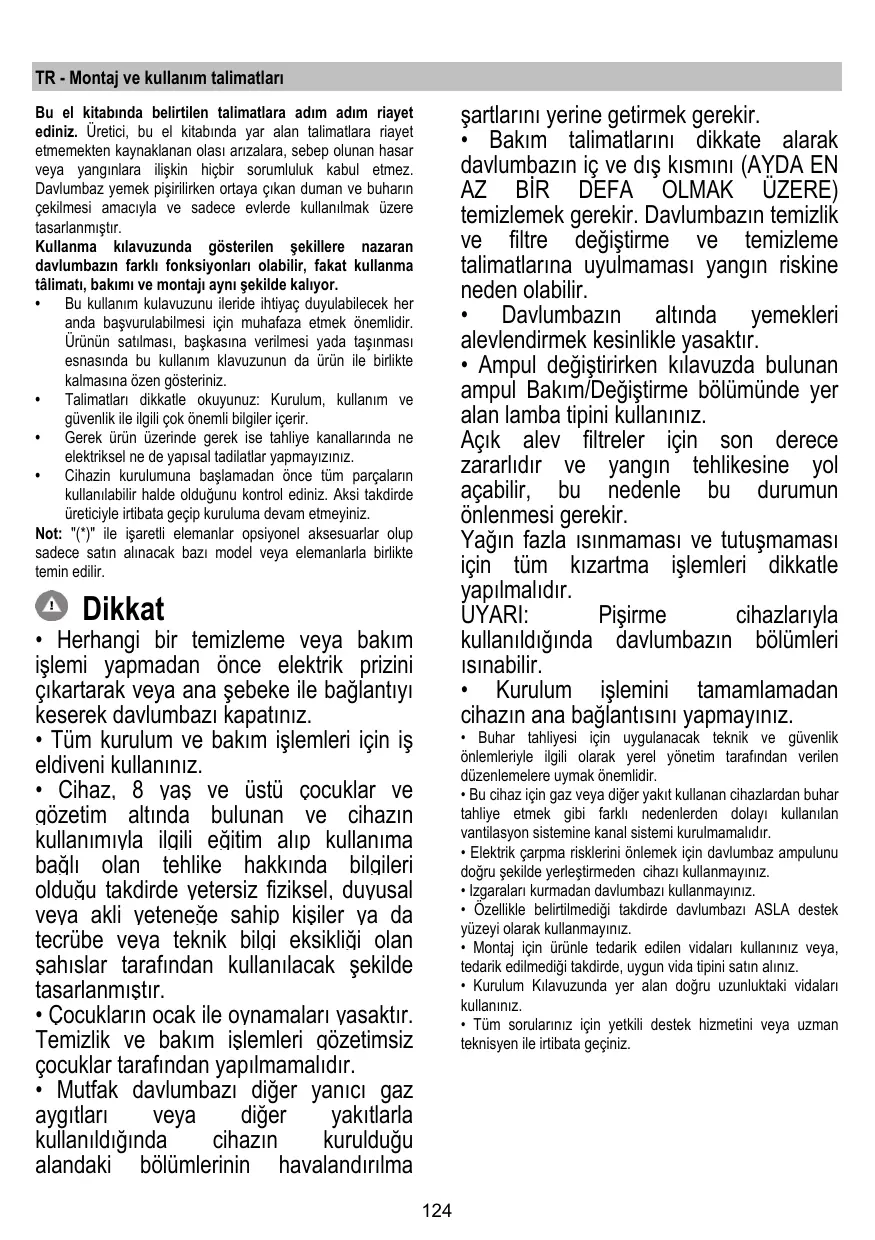

KULLANIM KILAVUZU SUN ELICA

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalır.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: "1" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya zihinsel yeteneğe sahip kişiler ya da deneyim veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı, diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılma

şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hız(ları) yalnızca uzun durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ tutma etkinliğinin korunması için gerektiğinde yağ filtresi(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Davlumbazı duvardaki hava çıkış borularına ve ağızlarına bağlayınız. Çapı, hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir sorumluluk kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın ! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°). ! Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağından arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ocaklardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştirin. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebekeye bağlıysa) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

ÖNEMLİ! Güç kablosunun değiştirilmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır.

Montaj

Davlumbaz, birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen, duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan, davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

4

3

2

1

1 Motor ON/OFF (AÇIK/KAPALI)

Bu tuşa basarsanız davlumbaz 1. hızda çalışmaya başlar.

Davlumbaz çalışırken bu tuşa basarsanız bu sefer kapanmasını (OFF durumuna geçmesini) sağlarsınız.

2 Hızı artırma

Düğmeye basarsanız davlumbaz OFF durumundan 1. hızda çalışma durumuna gelir.

Düğmeye basarak (Davlumbaz ON durumunda iken) motorun dönüş hızı 1'den intensif (yoğun) çalışma hızına geçer.

Her bir hız kademesine karşılık bir led ışığı bulunur.

1. 1. hız L1 ledi, 2. hız L2 ledi, 3. hız L3 ledi

Yoğun (intensif) çalışma hızı L4 LED'i (yanıp sönerek)

Yoğun hızda çalışma zaman ayarlıdır. Standart zaman ayarı 5 dakikadır ve bu sürenin sonunda davlumbaz 2. hızda çalışmaya başlar.

Yoğun hızda çalışmayı söz konusu sürenin bitmesini beklemeden önce sonlandırmak isterseniz 2 numaralı düğmeye basınız. Davlumbaz 1 numaralı hızda çalışmaya başlayacaktır. 1 numaralı düğmeye basarsanız davlumbaz sönecektir.

3 ON/OFF Işıkları 4 Hız zaman ayarının yapılması 5 Çalışma durumu göstergesi

Hız zaman ayarı

Davlumbazın belli bir hızda belli bir süre çalışmasının sağlanması için 4 düğmesine basarsınız ve ayarlanan süre dolduğunda davlumbaz kendiliğinden kapanır.

Zaman ayarlamalı çalışma fonksiyonu şu seçenekleri sunar:

1. 1. Hız - 20 dakika (LED L1 yanıp sönerek) 2. Hız - 15 dakika (LED L2 yanıp sönerek) 3. Hız - 10 dakika (LED L3 yanıp sönerek) Yoğun hız - 5 dakika (LED L4 yanıp sönerek)

Zaman ayarlı çalışma modunda iken 1 numaralı düğmeye basılır ise davlumbaz kendiliğinden kapanır. Eğer 2 numaralı ya da 4 numaralı düğmeye basar iseniz davlumbaz ayarlanmış olan hızda çalışmaya başlar.

Yağ filtresi ikazı

40 saatlik çalışmadan sonra L5 LED'i yanar.

Bu ikazı gördüğünüz zaman davlumbaz üzerinde bulunan yağ filtresinin temizlenmesi gerektiği anlaşılmalıdır.

İkazı silmek için (resetlemek için) 1 numaralı düğmeye 3 saniye boyunca basılmanız yeterli olacaktır.

Karbon filtre ikazı

160 saatlik çalışmadan sonra L5 LED'i yanıp sönmeye başlar.

Bu ikazı gördüğünüz zaman davlumbazda takılı olan karbon filtrenin yenisi ile değiştirilmesi gereklidir.

İkazı silmek için 1 nolu düğmeye 3 saniye basılı tutmak yeterli olacaktır.

Her iki filtre ile ikazın aynı anda ortaya çıkması halinde L5 ledi sıra ile her iki alarmı da 3'er saniye boyunca ve 3 defa üst üste olmak üzere gösterecektir.

İkazların her ikisinin de kaldırılması için yukarıda tarif edilen ikaz resetleme (silme) işlemini iki defa uygulamak gerekecektir.

İlk resetleme işlemi ile yağ filtresi ikazı resetlenirken ikincisi ile karbon filtresi ikazı resetlenir.

Standart modda karbon filtre aktif değildir.

Davlumbazın filtre eden versiyonunun kullanılıyor olması halinde karbon filtresi ikazının aktif kılınması gereklidir.

Karbon filtresi ikazının aktif kılınması:

Davlumbazı OFF durumuna getirin ve 1 ile 4 nolu düğmelerine aynı anda 3 saniye boyunca basılı tutun.

L1 ve L2 ledleri 5 saniye boyunca yanıp söneceklerdir.

Karbon filtre ikazının devre dışı bırakılması:

Davlumbazı OFF durumuna getirin ve 1 ve 4 nolu düğmelere 3 saniye boyunca aynı anda basılı tutun.

L1 ledi 2 saniye boyunca yanıp sönecektir.

Isı alarmı

Davlumbaz üzerinde bulunan bir ısı sensörü, kumanda panosu bölümünde ısının çok yükselmesi durumunda davlumbazın motorun 3. hızda çalışmaya başlamasını sağlar.

Alarm durumu L1, L2, L3 ledlerinin sıra ile yanıp sönmesi ile ikaz edilir.

Bu durum, işin, alarm eşiğinin altına inmesine kadar devam eder.

Bu moddan 1 veya 2 numaralı düğmelere basılarak çıkılabilir.

Her dakikada bir sensör, kumanda ekranı bölgesindeki sıcaklığı kontrol eder.

Bakım

Temizleme

SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 9-24

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum göstergesi sistemi - satın alınan modelde varsa - bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 23

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Az çok uzun süreli kullanımdan sonra, pişirme türüne ve yağ filtresinin düzenli temizlenip temizlenmediğine bağlı olarak karbon filtre doymuş olabilir.

Her halükarda, kartuşu en azından her dört ayda bir (veya modelde bulunuyorsa filtre doygunluk göstergesi filtrenin değiştirilmesi gerektiğini gösterdiği zaman) değiştirmek gerekir.

Karbon filtre yıkanamaz ve yeniden kullanılabilir hale getirilemez.

Anti-yağ filtresini çıkarınız.

Motoru kaplayan filtreyi monte ediniz.

Konveyörün üzerinde bulunan R civatalarının S halkalarıyla denk gelip gelmediğini kontrol ediniz ve sabitleşene kadar saat yönünde çeviriniz.

Demontaj için işlemi aksi yönde gerçekleştiriniz.

Anti-yağ filtresini yeniden yerleştiriniz.

Lambaları değiştirme

Şekil 25

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma sağlar ve normal lambalara göre 10 kat daha uzun kullanım ömrü ve %90 enerji tasarrufu sağlarlar.

Ampulleri değiştirmek için lütfen yetkili servis ile irtibata geçiniz.
