SUN - Cappa ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	ELICA
Modello	SUN
Alimentazione	220-240 V ~ 50 Hz
Numero di velocità	3 velocità + 1 intensiva (temporizzata)
Comando	Tasti elettronici con spie luminose
Temporizzazione	Sì, regolabile: 20 min (velocità 1), 15 min (velocità 2), 10 min (velocità 3), 5 min (intensiva)
Segnale saturazione filtro antigrasso	Spia L5 accesa dopo 40 ore di funzionamento
Segnale saturazione filtro carbone	Spia L5 lampeggiante dopo 160 ore (attivata in modalità ricircolo)
Allarme temperatura	Sì, attiva automaticamente la velocità 3 se temperatura eccessiva
Distanza minima di installazione (piano cottura elettrico)	50 cm
Distanza minima di installazione (piano cottura a gas)	65 cm (o secondo le istruzioni del produttore del piano cottura)
Filtro antigrasso	Metallico, lavabile in lavastoviglie (delicato)
Filtro al carbone	Non lavabile, da sostituire ogni 4 mesi al massimo
Pulizia esterna	Panno umido con detergente liquido neutro. Non utilizzare alcol né abrasivi.
Illuminazione	LED, sostituzione da parte di un centro assistenza autorizzato
Versione	Aspirante (evacuazione esterna) o Filtrante (ricircolo)
Tipo di installazione	A parete o soffitto
Spegnimento automatico	Sì, tramite temporizzazione
Reset dei segnali	Tenere premuto il tasto 1 per 3 secondi
Attivazione segnale filtro carbone	Cappa spenta, tenere premuti i tasti 1 e 4 per 3 secondi
Certificazioni	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Domande frequenti - SUN ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano cottura elettrico, la distanza minima è di 50 cm; per un piano cottura a gas o misto, è di 65 cm (o maggiore se specificato dal produttore).

Come pulire la cappa?

Pulire l'esterno con un panno umido e un detergente liquido neutro. Non utilizzare alcol, prodotti abrasivi o utensili. Il filtro antigrasso metallico si lava a mano o in lavastoviglie a bassa temperatura. Il filtro al carbone non si pulisce, deve essere sostituito.

Quando sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito al massimo ogni 4 mesi, o quando appare il segnale di saturazione (spia L5 lampeggiante). Non può essere lavato.

Cosa significa la spia L5 accesa?

La spia L5 accesa fissa indica che il filtro antigrasso è saturo (dopo 40 ore di funzionamento). È necessario pulirlo. Se lampeggia, si tratta del filtro al carbone (dopo 160 ore). In entrambi i casi, procedere alla pulizia o sostituzione, quindi resettare tenendo premuto il tasto 1 per 3 secondi.

Come attivare il segnale del filtro al carbone?

In versione filtrante (ricircolo), attivare il segnale spegnendo la cappa, quindi tenere premuti contemporaneamente i tasti 1 e 4 per 3 secondi. Le spie L1 e L2 lampeggiano per confermare. Per disattivare, eseguire la stessa operazione.

Come utilizzare la temporizzazione?

Premere il tasto 4 per attivare la temporizzazione. La cappa si spegnerà automaticamente dopo un ritardo in base alla velocità: 20 min (velocità 1), 15 min (velocità 2), 10 min (velocità 3), 5 min (intensiva). Durante la temporizzazione, è possibile premere 1 per spegnere o 2/4 per tornare a una velocità fissa.

Cosa fare se la cappa si ferma e le spie L1, L2, L3 lampeggiano in sequenza?

Indica un allarme temperatura. La cappa ha rilevato una temperatura troppo alta e ha messo il motore in velocità 3. Attendere che la temperatura diminuisca. L'allarme si ferma automaticamente. È anche possibile premere i tasti 1 o 2 per uscire da questa modalità.

Come sostituire una lampada LED?

Le lampade sono di tipo LED e devono essere sostituite da un centro assistenza autorizzato. Non tentare di pulirle o sostituirle da soli, salvo diversa indicazione. Contattare il produttore.

Posso usare la cappa senza filtro?

No, non utilizzare mai la cappa senza i filtri correttamente montati. Senza filtro antigrasso, i grassi possono danneggiare il motore. Senza filtro al carbone in versione ricircolo, gli odori non verranno filtrati.

Qual è la differenza tra versione aspirante e filtrante?

In versione aspirante, l'aria viene evacuata all'esterno tramite un condotto (non fornito). In versione filtrante, l'aria viene ricircolata nell'ambiente dopo il passaggio attraverso un filtro al carbone (da acquistare separatamente). Per la versione aspirante, rimuovere il filtro al carbone se presente.

MANUALE UTENTE SUN ELICA

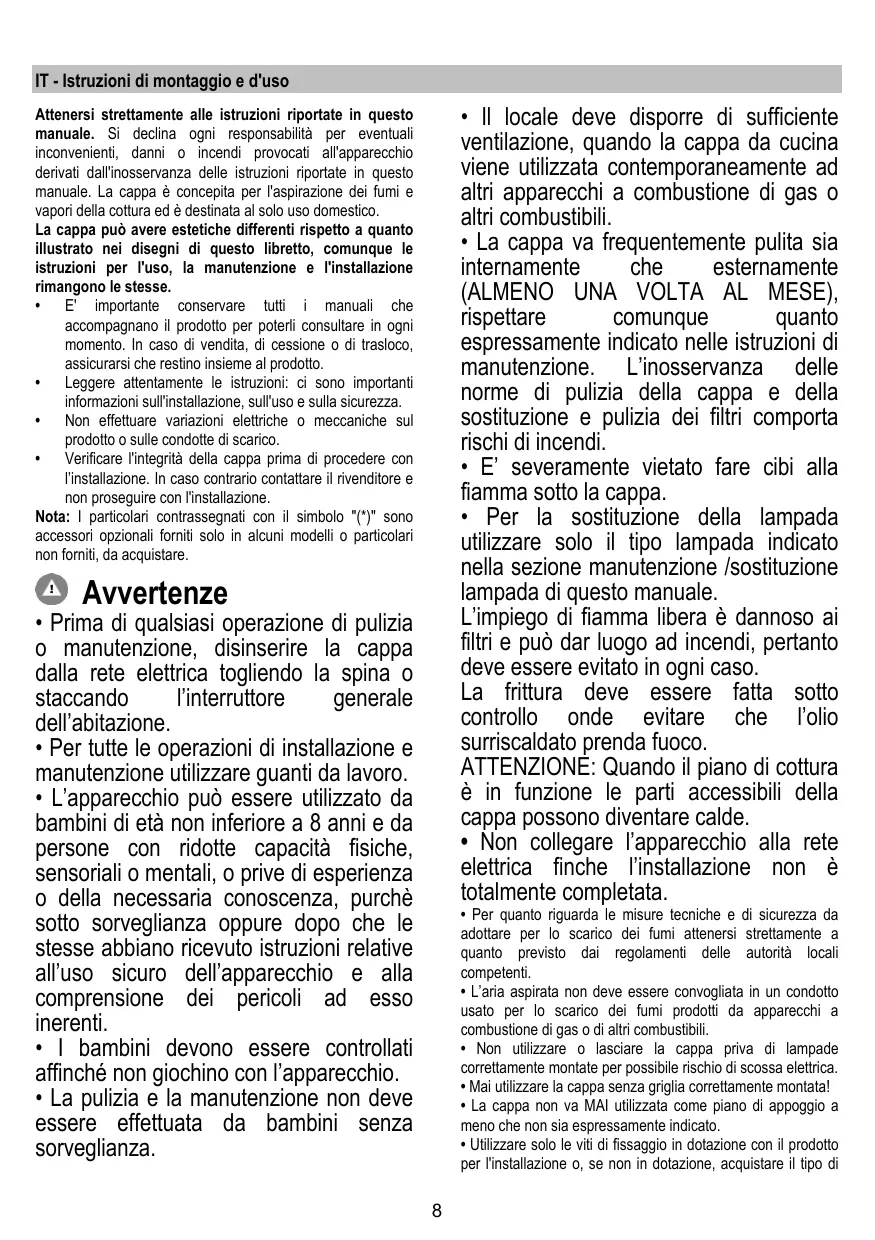

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere caratteristiche estetiche differenti rispetto a quelle illustrate nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• È severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo per evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde. Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di

viti corretto.

Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione. - In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere conferito presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Smaltirlo seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il/i filtro/i a carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarsi dell'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusta da sostenere il peso della cappa.

Funzionamento

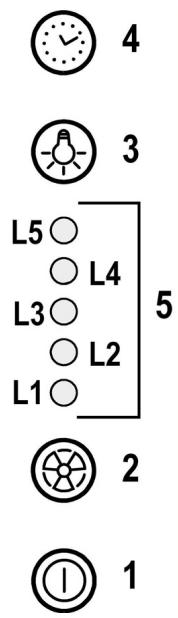

1 ON/OFF motore

Premendo il pulsante la cappa si avvia alla velocità 1.

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

2 Incremento velocità

Premendo il pulsante la cappa passa dallo stato OFF alla velocità 1.

Premendo il pulsante (cappa in stato ON) viene incrementata la velocità del motore dalla velocità 1 alla intensiva.

Ad ogni velocità corrisponde l'accensione del rispettivo led.

Velocità 1 led L1

Velocità 2 led L2

Velocità 3 led L3

Velocità intensiva led L4 (lampeggiante)

La velocità intensiva è temporizzata. La temporizzazione standard è di 5', alla fine della quale la cappa si posiziona alla velocità 2.

Per disattivare la funzione prima dello scadere del tempo premere il tasto 2, la cappa si posizionerà alla velocità 1, premendo il tasto 1 la cappa si spegnerà.

3 ON/OFF luci

4 Temporizzazione velocità

5 Indicatore stato di funzionamento

Temporizzazione velocità

La temporizzazione delle velocità si abilita premendo il tasto 4; a temporizzazione scaduta la cappa si spegne.

La temporizzazione è così suddivisa:

Velocità 1 - 20 minuti (led L1 lampeggiante)

Velocità 2 - 15 minuti (led L2 lampeggiante)

Velocità 3 - 10 minuti (led L3 lampeggiante)

Velocità intensiva - 5 minuti (led L4 lampeggiante)

Durante il funzionamento temporizzato, premendo il tasto 1 la cappa si spegne; se si preme il tasto 2 o il tasto 4, la cappa torna alla velocità impostata.

Segnalazione filtro grassi

Dopo 40 ore di funzionamento il led L5 si accende.

Quando compare tale segnalazione, il filtro grassi installato necessita di essere lavato.

Per resettare la segnalazione, tenere premuto il tasto 1 per 3 secondi.

Segnalazione filtro carboni

Dopo 160 ore di funzionamento il led L5 lampeggia.

Quando compare tale segnalazione il filtro carboni installato deve essere sostituito.

Per resettare la segnalazione tenere premuto il tasto 1 per 3 secondi.

Nel caso di segnalazione contemporanea di entrambi i filtri, il led L5 indicherà alternativamente gli allarmi rimanendo acceso per 3 secondi e lampeggiando successivamente per 3 volte.

Il reset avviene effettuando 2 volte la procedura sopra descritta.

La prima volta resetta la segnalazione del filtro grassi, la seconda resetta la segnalazione del filtro carboni.

Nella modalità standard la segnalazione filtro carboni non è attiva.

Nel caso si utilizzi la cappa in versione filtrante è necessario abilitare la segnalazione filtro carboni.

Attivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti 1 e 4 per 3 secondi.

I led L1 e L2 lampeggeranno per 5 secondi.

Disattivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti 1 e 4 per 3 secondi.

Il led L1 lampeggerà per 2 secondi.

Allarme Temperatura

La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona pannello comandi sia troppo elevata.

La condizione di allarme viene indicata con il lampeggio in sequenza dei led L1, L2, L3.

Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme.

Si può uscire da questa modalità premendo il tasto 1 o 2.

Ogni 30" il sensore verifica la temperatura ambiente della zona pannello comandi.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 9-24

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 23

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità).

Non può essere lavato o rigenerato.

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore.

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario fino al bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Fig. 25

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.

Se il ventilatore è dotato di filtri antiodore, questi devono essere rimossi.

Rimuovere i filtri antigrasso.
