SUN - Campana extractora ELICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ELICA
Modelo	SUN
Alimentación	220-240 V ~ 50 Hz
Número de velocidades	3 velocidades + 1 intensiva (temporizada)
Control	Teclas electrónicas con indicadores luminosos
Temporización	Sí, ajustable: 20 min (velocidad 1), 15 min (velocidad 2), 10 min (velocidad 3), 5 min (intensiva)
Señal de saturación filtro antigrasa	Indicador L5 encendido después de 40 horas de funcionamiento
Señal de saturación filtro de carbón	Indicador L5 parpadeante después de 160 horas (activado en modo recirculación)
Alarma de temperatura	Sí, activa automáticamente la velocidad 3 si temperatura excesiva
Distancia mínima de instalación (cocina eléctrica)	50 cm
Distancia mínima de instalación (cocina a gas)	65 cm (o según instrucciones del fabricante de la cocina)
Filtro antigrasa	Metálico, lavable en lavavajillas (delicado)
Filtro de carbón	No lavable, reemplazar cada 4 meses como máximo
Limpieza exterior	Paño húmedo con detergente líquido neutro. No usar alcohol ni abrasivos.
Iluminación	LED, reemplazo por servicio autorizado
Versión	Aspirante (evacuación exterior) o Filtrante (recirculación)
Tipo de instalación	Pared o techo
Apagado automático	Sí, mediante temporización
Reinicio de señales	Mantener presionada la tecla 1 durante 3 segundos
Activación señal filtro carbón	Campana apagada, mantener presionadas las teclas 1 y 4 durante 3 segundos
Certificaciones	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Preguntas frecuentes - SUN ELICA

¿Cuál es la distancia mínima entre la campana y la cocina?

Para una cocina eléctrica, la distancia mínima es de 50 cm; para una cocina a gas o mixta, es de 65 cm (o más si lo especifica el fabricante).

¿Cómo limpiar la campana?

Limpie el exterior con un paño húmedo y detergente líquido neutro. No use alcohol, productos abrasivos ni herramientas. El filtro antigrasa metálico se lava a mano o en el lavavajillas a baja temperatura. El filtro de carbón no se limpia, debe reemplazarse.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse como máximo cada 4 meses, o cuando aparezca la señal de saturación (indicador L5 parpadeante). No se puede lavar.

¿Qué significa el indicador L5 encendido?

El indicador L5 encendido fijo indica que el filtro antigrasa está saturado (después de 40 horas de funcionamiento). Debe limpiarlo. Si parpadea, se trata del filtro de carbón (después de 160 horas). En ambos casos, limpie o reemplace y luego reinicie manteniendo presionada la tecla 1 durante 3 segundos.

¿Cómo activar la señal del filtro de carbón?

En la versión filtrante (recirculación), active la señal apagando la campana y luego manteniendo presionadas simultáneamente las teclas 1 y 4 durante 3 segundos. Los indicadores L1 y L2 parpadean para confirmar. Para desactivar, haga la misma operación.

¿Cómo usar la temporización?

Presione la tecla 4 para activar la temporización. La campana se apagará automáticamente después de un tiempo según la velocidad: 20 min (velocidad 1), 15 min (velocidad 2), 10 min (velocidad 3), 5 min (intensiva). Durante la temporización, puede presionar 1 para apagar o 2/4 para volver a una velocidad fija.

¿Qué hacer si la campana se detiene y los indicadores L1, L2, L3 parpadean en secuencia?

Esto indica una alarma de temperatura. La campana ha detectado una temperatura demasiado alta y ha puesto el motor en velocidad 3. Espere a que la temperatura disminuya. La alarma se detiene automáticamente. También puede presionar las teclas 1 o 2 para salir de este modo.

¿Cómo reemplazar una lámpara LED?

Las lámparas son de tipo LED y deben ser reemplazadas por un servicio posventa autorizado. No intente limpiarlas o reemplazarlas usted mismo, a menos que se indique lo contrario. Contacte al fabricante.

¿Puedo usar la campana sin filtro?

No, nunca use la campana sin los filtros correctamente montados. Sin el filtro antigrasa, las grasas pueden dañar el motor. Sin el filtro de carbón en la versión de recirculación, los olores no se filtrarán.

¿Cuál es la diferencia entre la versión aspirante y filtrante?

En la versión aspirante, el aire se evacua al exterior a través de un conducto (no incluido). En la versión filtrante, el aire se recircula en la habitación después de pasar por un filtro de carbón (compra por separado). Para la versión aspirante, retire el filtro de carbón si está presente.

MANUAL DE USUARIO SUN ELICA

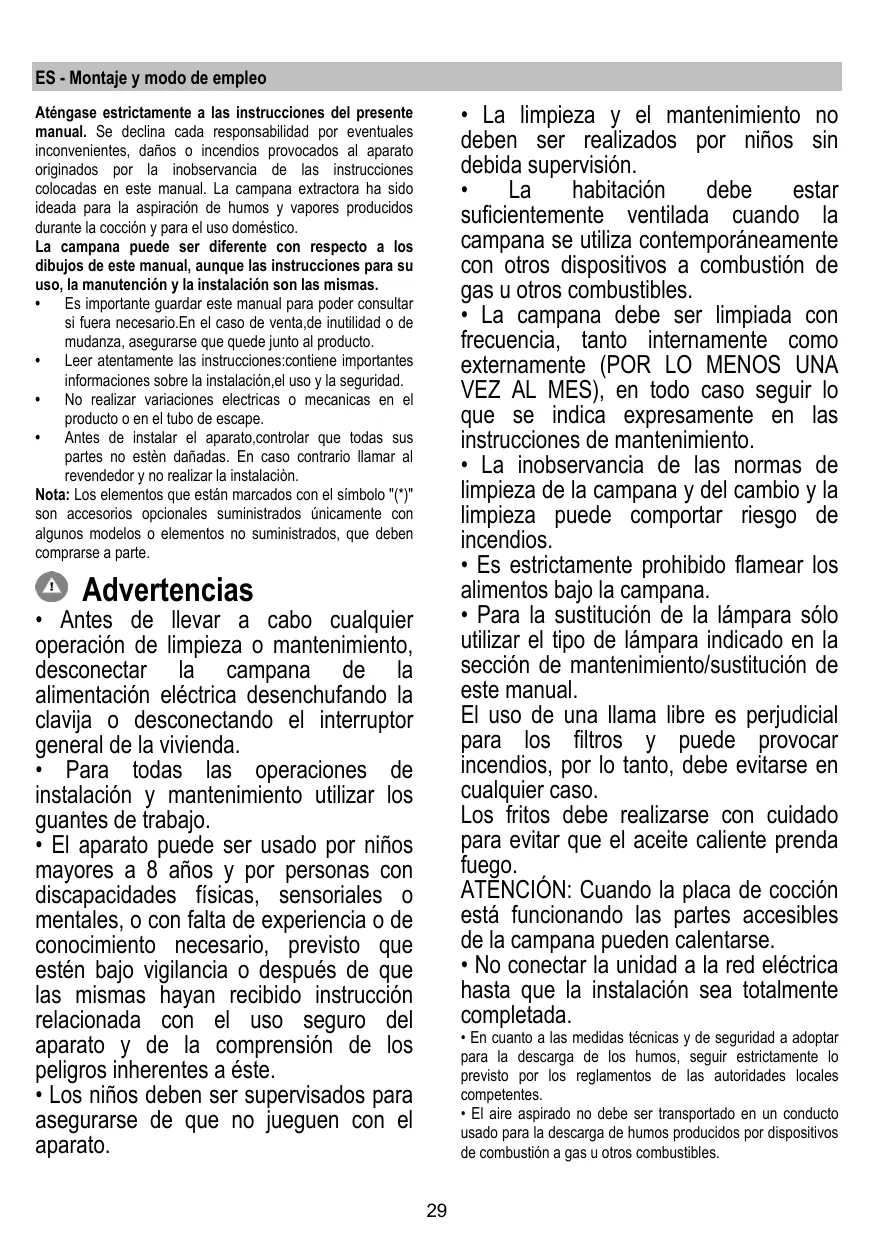

ES Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Nota: Los elementos que están marcados con el símbolo () son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• ¡No utilizar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia o cualquier otro dispositivo que se active automáticamente.

Este aparato está marcado con el CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos

indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

El vapor es evacuado al exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto!

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerla en consideración.

Conexión electrónica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun antes de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun antes de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.

Montaje

La campana trae accesorios y de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Funcionamiento

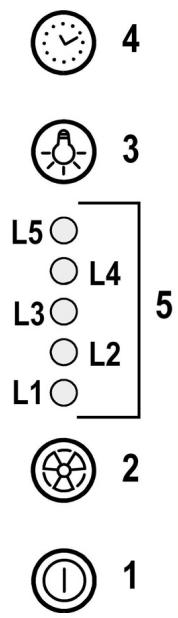

1 ON/OFF motor

Pulsando el botón la campana extractora se activa a la velocidad 1.

Pulsando el botón durante el funcionamiento de la campana extractora para el estado OFF.

2 Aumento velocidad

Pulsando el botón la campana extractora pasa del estado OFF a la velocidad 1.

Pulsando el botón (campana extractora ON) se aumenta la velocidad del motor de la velocidad 1 a la intensiva.

A cada velocidad corresponde la activación del led correspondiente.

Velocidad 1 led L1

Velocidad 2 led L2

Velocidad 3 led L3

Velocidad intensiva led L4 (relampagueante)

La velocidad intensiva es temporizada. La temporización estándar es de 5 minutos; al finalizar, la campana extractora se colocará a la velocidad 2.

Para desactivar la función antes de que termine el tiempo, pulsar el botón 2; la campana se colocará a la velocidad 1. Pulsando el botón 1, la campana se apagará.

3 ON/OFF luces

4 Temporización Velocidad 5 Indicador estado de funcionamiento

Temporización Velocidad

La temporización de las velocidades se activa pulsando el botón 4; a temporización terminada, la campana extractora se apaga.

La temporización se divide así:

Velocidad 1 - 20 minutos (led L1 relampagueante)

Velocidad 2 - 15 minutos (led L2 relampagueante)

Velocidad 3 - 10 minutos (led L3 relampagueante)

Velocidad intensiva - 5 minutos (led L4 relampagueante)

Durante el funcionamiento temporizado, pulsando el botón 1 la campana se apaga; si se pulsa el botón 2 o el botón 4, la campana regresa a la velocidad ajustada.

Indicación filtros grasas

Después de 40 horas de funcionamiento, el LED L5 se enciende.

Cuando aparece la indicación, el filtro de grasas instalado debe ser lavado.

Para resetear la indicación, mantener pulsado el botón 1 por 3 segundos.

Indicación filtro al carbón

Después de 160 horas de funcionamiento, el LED L5 parpadea.

Cuando aparece la indicación, el filtro de carbón instalado tiene que ser cambiado.

Para resetear la indicación, mantener pulsado el botón 1 por 3 segundos.

En el caso de indicación contemporánea de ambos filtros, el LED L5 indicará alternativamente las alarmas, quedando encendido por 3 segundos y parpadeando sucesivamente por 3 veces.

El reset se lleva a cabo efectuando 2 veces el mismo procedimiento ya descrito.

La primera vez resetea la indicación del filtro de grasas, la segunda resetea la indicación del filtro al carbón.

En la modalidad estándar, la indicación de carbón no está activa.

Si se utiliza la campana extractora en versión filtrante, es necesario activar la indicación del filtro al carbón.

Activación indicaciones filtros carbón:

Colocar la campana extractora en OFF y pulsar los botones 1 y 4 por 3 segundos.

Los LEDs L1 y L2 parpadean durante 5 segundos.

Desactivación de la indicación del filtro de carbón:

Colocar la campana en OFF y pulsar al mismo tiempo los botones 1 y 4 por 3 segundos.

El LED L1 parpadeará durante 2 segundos.

Alarma de temperatura

La campana extractora tiene un sensor de temperatura que activa el motor a la velocidad 3 en el caso de que la temperatura en la zona de mandos sea muy elevada.

La condición de alarma se indica con el parpadeo en secuencia de los LEDs L1, L2, L3.

Esta condición permanece hasta que la temperatura no baja del nivel de alarma.

Se puede salir de esta modalidad pulsando el botón 1 o 2.

Cada 30 segundos el sensor controla la temperatura ambiente de la zona del display.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante)

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).

1. Quite los filtros antigrasa.
2. Instale los filtros de carbón activado a cada lado del motor:

Compruebe que los pernos R del conducto coincidan con las ranuras S y gire hacia la derecha hasta que se bloquee.

Para quitar los filtros de carbón, realice las mismas operaciones en sentido inverso.

1. Instale los filtros antigrasa.

Sustitución de la lámpara

Fig. 25

La campana está provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.

Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.

Coloque el interruptor de aire en OFF y mantenga presionadas simultáneamente las teclas 1 y 4 durante 3"

El LED L1 parpadea 2".
