SUN - Fläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ELICA
Modell	SUN
Strömförsörjning	220-240 V ~ 50 Hz
Antal hastigheter	3 hastigheter + 1 intensiv (tidsinställd)
Kontroll	Elektroniska knappar med lysdiodindikatorer
Timer	Ja, justerbar: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv)
Signal för mättnad av fettfilter	Lysdiod L5 lyser efter 40 timmars drift
Signal för mättnad av kolfilter	Lysdiod L5 blinkar efter 160 timmar (aktiverad i recirkulationsläge)
Temperaturlarm	Ja, aktiverar automatiskt hastighet 3 vid för hög temperatur
Minsta installationsavstånd (elspis)	50 cm
Minsta installationsavstånd (gasspis)	65 cm (eller enligt spistillverkarens anvisningar)
Fettfilter	Metall, diskmaskinssäker (försiktig)
Kolfilter	Ej tvättbart, måste bytas ut senast var 4:e månad
Utvändig rengöring	Fuktig trasa med neutralt flytande rengöringsmedel. Använd inte alkohol eller slipmedel.
Belysning	LED, byte av auktoriserad service
Version	Frånluftsversion (utomhusavluftning) eller recirkulationsversion (återcirkulation)
Installationstyp	Vägg eller tak
Automatisk avstängning	Ja, via timer
Återställning av signaler	Håll knapp 1 intryckt i 3 sekunder
Aktivering av kolfiltersignal	Fläkten avstängd, håll knapparna 1 och 4 intryckta i 3 sekunder
Certifieringar	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Vanliga frågor - SUN ELICA

Vilket är minimiavståndet mellan fläkten och spisen?

För en elspis är minimiavståndet 50 cm; för en gasspis eller kombispis är det 65 cm (eller mer om spistillverkaren anger det).

Hur rengör man fläkten?

Rengör utsidan med en fuktig trasa och neutralt flytande rengöringsmedel. Använd inte alkohol, slipmedel eller verktyg. Fettfiltret i metall kan tvättas för hand eller i diskmaskin på låg temperatur. Kolfiltret kan inte rengöras, det måste bytas ut.

När ska kolfiltret bytas?

Kolfiltret måste bytas ut senast var 4:e månad, eller när mättnadssignalen (L5 blinkar) visas. Det kan inte tvättas.

Vad betyder lysdiod L5 som lyser?

Lysdiod L5 som lyser konstant indikerar att fettfiltret är mättat (efter 40 timmars drift). Det måste rengöras. Om den blinkar gäller det kolfiltret (efter 160 timmar). I båda fallen, rengör eller byt ut och återställ sedan genom att hålla knapp 1 intryckt i 3 sekunder.

Hur aktiverar jag kolfiltersignalen?

I recirkulationsversion, aktivera signalen genom att stänga av fläkten och sedan hålla knapparna 1 och 4 intryckta samtidigt i 3 sekunder. Lysdioderna L1 och L2 blinkar som bekräftelse. För att avaktivera, gör samma sak.

Hur använder jag timern?

Tryck på knapp 4 för att aktivera timern. Fläkten stängs av automatiskt efter en tid beroende på hastighet: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv). Under timern kan du trycka på 1 för att stänga av eller på 2/4 för att återgå till en fast hastighet.

Vad gör jag om fläkten stannar och lysdioderna L1, L2, L3 blinkar i följd?

Detta indikerar ett temperaturlarm. Fläkten har upptäckt för hög temperatur och satt motorn på hastighet 3. Vänta tills temperaturen sjunker. Larmet stängs av automatiskt. Du kan också trycka på knapparna 1 eller 2 för att lämna detta läge.

Hur byter jag en LED-lampa?

Lamporna är av LED-typ och måste bytas av auktoriserad service. Försök inte rengöra eller byta dem själv om inte annat anges. Kontakta tillverkaren.

Kan jag använda fläkten utan filter?

Nej, använd aldrig fläkten utan korrekt monterade filter. Utan fettfilter kan fett skada motorn. Utan kolfilter i recirkulationsversion filtreras inte lukter.

Vad är skillnaden mellan frånluftsversion och recirkulationsversion?

I frånluftsversion sugs luften utomhus via en kanal (medföljer ej). I recirkulationsversion återcirkuleras luften i rummet efter att ha passerat ett kolfilter (köps separat). För frånluftsversion, ta bort kolfiltret om det finns.

BRUKSANVISNING SUN ELICA

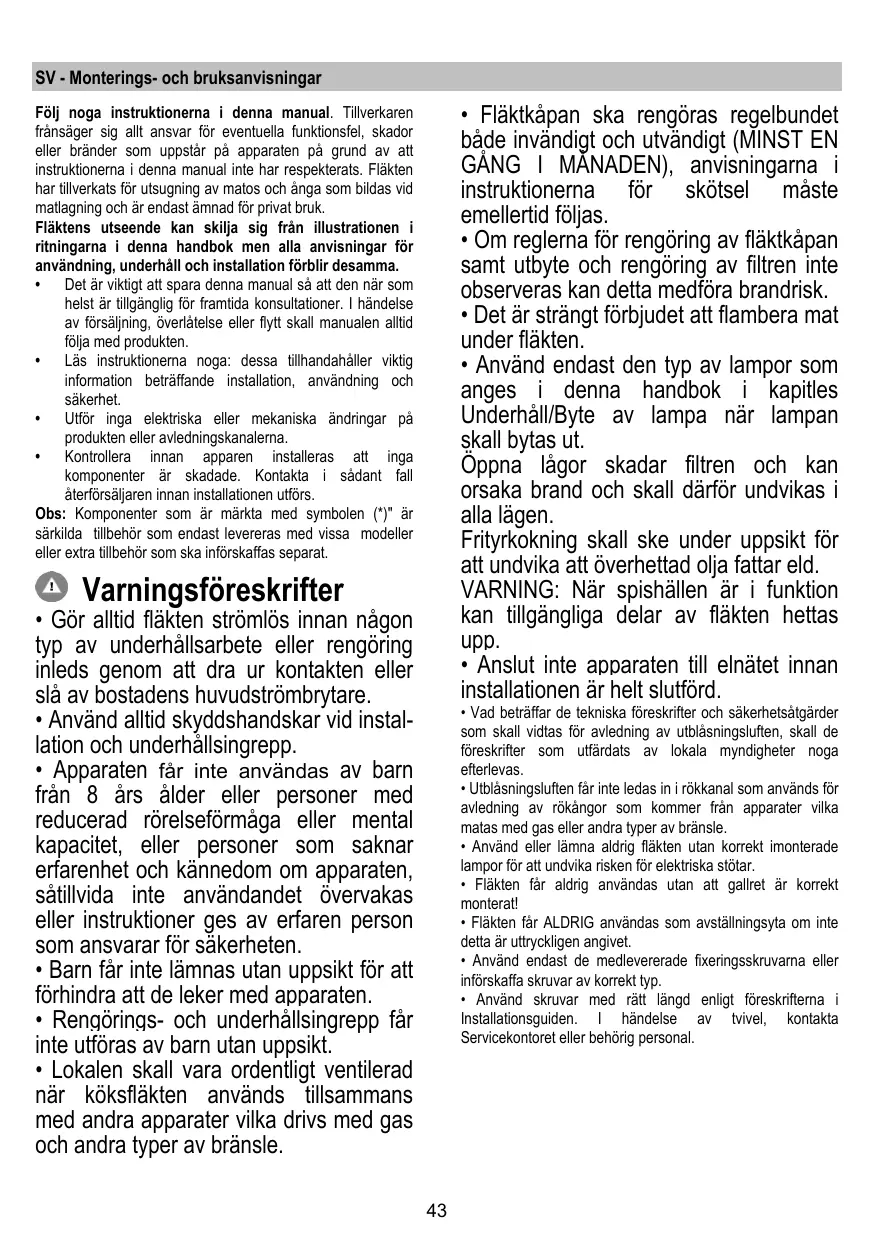

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Gör alltid fläkten strömlös innan något typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 år eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Fritering skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökgaser som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta hastigheten när du börjar laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

riangle VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

riangle VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90° ). ! Undvik stora skillnader i rörets tvärsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Varning! Byte av elektrisk kabel skall utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

Montering

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla omständigheter nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialet är lämpligt för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

4

3

2

1

1 ON/OFF motor

När knappen trycks ned startar fläkten med hastighet 1.

När knappen trycks ned samtidigt som fläkten är i funktion övergår den till OFF-status.

2 Hastighetsökning

När knappen trycks ned övergår fläkten från OFF-status till hastighet 1.

När knappen trycks ned (fläkten i ON-status) höjs motorhastigheten från hastighet 1 till intensivhastigheten. Varje hastighet motsvaras av en tänd lysdiod.

Hastighet 1 lysdiod L1

För att avaktivera funktionen innan tiden förflutit trycker man på tangent 2, fläkten övergår till hastighet 1, om tangent 1 trycks ned stängs fläkten av.

3 ON/OFF belysning 4 Tidsbegränsning av hastighet 5 Indikator för funktionsstatus

Tidsbegränsning av hastighet

Tidsbegränsningen av hastigheterna aktiveras genom att man trycker ned tangent 4, när tiden förflutit slås fläkten av.

Tidsbegränsningen fungerar på följande sätt:

Hastighet 1 - 20 minuter (lysdiod L1 blinkar)

Hastighet 2 - 15 minuter (lysdiod L2 blinkar)

Hastighet 3 - 10 minuter (lysdiod L3 blinkar)

Intensivhastighet - 5 minuter (lysdiod L4 blinkar)

Om man i samband med den tidsbegränsade funktionen trycker ned tangent 1 slås fläkten av, när tangent 2 eller 4 trycks ner återgår fläkten till den tidigare inställda hastigheten.

Signal för fettfilter

Efter 40 funktionstimmar tänds lysdioden L5.

När denna signal aktiveras kräver det installerade fettfiltret rengöring.

Återställ signalen genom att hålla tangent 1 nedtryckt i 3 sekunder.

Efter 160 funktionstimmar börjar lysdioden L5 att blinka.

När denna signal aktiveras skall det installerade kolfiltret bytas ut.

Återställ signalen genom att hålla tangent 1 nedtryckt i 3 sekunder.

I det fall båda filtersignalerna har aktiverats samtidigt växlar lysdioden L5 mellan att lysa med fast sken i 3 sekunder och blinka 3 gånger.

Återställningen sker genom att man utför ovan beskrivna procedur 2 gånger.

Första gången återställs fettfiltrets signal, andra gången återställs kolfiltrets signal.

Kolfiltrets signal är inte aktiverad med standardfunktionen.

I det fall fläkten skall användas som filterversion är det därför nödvändigt att aktivera kolfiltrets signal.

Aktivering av kolfiltrets signal:

Stäng av fläkten (OFF) och håll tangenterna 1 och 4 nedtryckta samtidigt under 3 sekunder.

Lysdioderna L1 och L2 blinkar i 5 sekunder.

Stäng av fläkten (OFF) och håll tangenterna 1 och 4 nedtryckta samtidigt under 3 sekunder.

Lysdioden L1 blinkar i 2 sekunder.

Temperaturlarm

Fläkten är utrustad med en temperatursensor som startar motorn på hastighet 3 i det fall temperaturen runt kontrollpanelen är för hög.

Larmet indikeras av att lysdioderna L1, L2 och L3 blinkar i sekvens.

Larmet förblir aktiverat tills temperaturen sjunkit under den högsta tillåtna.

Om en av tangenterna 1 eller 2 trycks ned avaktiveras larmet.

Sensorn mäter rumstemperaturen i närheten av displayområdet varje 30 sekunder.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning - om sådan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad (eller när indikatorn för filtrets mättning - om sådan finns på er modell - anger att detta är nödvändigt).

Filtret kan INTE rengöras eller återanvändas.

Ta ur fettfiltren.

Montera filtren som täcker motorn.

Kontrollera att tapparna R på luftavledaren sammanfaller med springorna S, vrid avslutningsvis medurs till filtret blockeras.

Följ instruktionerna i omvänd ordning vid nedmontering.

Sätt tillbaka fettfiltren.

Byte av lampor

Fig. 25

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.

OBS! Strömledningen ska bytas ut av auktoriserad teknisk service eller av en elektriker.

Montering

När man trycker på denna knapp, startar fläkten i hastighet 1.

När man trycker på denna knapp medan fläkten är påslagen, går den över i avstängt läge OFF.

När man trycker på denna knapp, går fläkten över från avstängt läge OFF till hastighet 1.

När man trycker på denna knapp medan fläkten är påslagen ON, ökar motorhastigheten från hastighet 1 till intensiv hastighet.

Tidsinställning av hastighet

Kolfilter (endast med recirkulering av luften)

Fig. 23
