SUN - Hotă ELICA - Manual de utilizare gratuit

Tip produs	Hotă aspirantă
Marcă	ELICA
Model	SUN
Alimentare	220-240 V ~ 50 Hz
Număr de viteze	3 viteze + 1 intensivă (temporizată)
Comandă	Butoane electronice cu indicatoare luminoase
Temporizare	Da, reglabilă: 20 min (viteza 1), 15 min (viteza 2), 10 min (viteza 3), 5 min (intensivă)
Semnal saturație filtru anti-grăsime	Indicator L5 aprins după 40 de ore de funcționare
Semnal saturație filtru cărbune	Indicator L5 intermitent după 160 de ore (activat în mod recirculare)
Alarmă temperatură	Da, activează automat viteza 3 la temperatură excesivă
Distanță minimă de instalare (plită electrică)	50 cm
Distanță minimă de instalare (plită pe gaz)	65 cm (sau conform instrucțiunilor producătorului plitei)
Filtru anti-grăsime	Metalic, lavabil în mașina de spălat vase (delicat)
Filtru cărbune	Nespălabil, de înlocuit la maximum 4 luni
Curățare exterioară	Cârpă umedă cu detergent lichid neutru. Nu utilizați alcool sau substanțe abrazive.
Iluminare	LED, înlocuire de către serviciu autorizat
Versiune	Aspirantă (evacuare exterioară) sau Filtrantă (recirculare)
Tip de instalare	Murală sau pe tavan
Oprire automată	Da, prin temporizare
Resetare semnale	Apăsați butonul 1 timp de 3 secunde
Activare semnal filtru cărbune	Hotă oprită, apăsați butoanele 1 și 4 timp de 3 secunde
Certificări	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Întrebări frecvente - SUN ELICA

Care este distanța minimă între hotă și plită?

Pentru o plită electrică, distanța minimă este de 50 cm; pentru o plită pe gaz sau mixtă, este de 65 cm (sau mai mult dacă este specificat de producător).

Cum se curăță hota?

Curățați exteriorul cu o cârpă umedă și un detergent lichid neutru. Nu utilizați alcool, produse abrazive sau unelte. Filtrul metalic anti-grăsime se spală manual sau în mașina de spălat vase la temperatură scăzută. Filtrul de cărbune nu se curăță, trebuie înlocuit.

Când se înlocuiește filtrul de cărbune?

Filtrul de cărbune trebuie înlocuit la maximum 4 luni, sau când apare semnalul de saturație (indicator L5 intermitent). Nu poate fi spălat.

Ce înseamnă indicatorul L5 aprins?

Indicatorul L5 aprins fix indică faptul că filtrul anti-grăsime este saturat (după 40 de ore de funcționare). Trebuie curățat. Dacă clipește, este vorba despre filtrul de cărbune (după 160 de ore). În ambele cazuri, efectuați curățarea sau înlocuirea, apoi resetați apăsând butonul 1 timp de 3 secunde.

Cum se activează semnalul filtrului de cărbune?

În versiunea filtrantă (recirculare), activați semnalul oprind hota, apoi apăsați simultan butoanele 1 și 4 timp de 3 secunde. Indicatoarele L1 și L2 clipesc pentru confirmare. Pentru dezactivare, repetați aceeași operație.

Cum se folosește temporizarea?

Apăsați butonul 4 pentru a activa temporizarea. Hota se va opri automat după un interval în funcție de viteză: 20 min (viteza 1), 15 min (viteza 2), 10 min (viteza 3), 5 min (intensivă). În timpul temporizării, puteți apăsa 1 pentru oprire sau 2/4 pentru a reveni la o viteză fixă.

Ce trebuie făcut dacă hota se oprește și indicatoarele L1, L2, L3 clipesc secvențial?

Aceasta indică o alarmă de temperatură. Hota a detectat o temperatură prea ridicată și a pus motorul în viteza 3. Așteptați scăderea temperaturii. Alarma se oprește automat. Puteți apăsa și butoanele 1 sau 2 pentru a ieși din acest mod.

Cum se înlocuiește o lampă LED?

Lămpile sunt de tip LED și trebuie înlocuite de un serviciu post-vânzare autorizat. Nu încercați să le curățați sau să le înlocuiți singur, cu excepția cazului în care se specifică altfel. Contactați producătorul.

Pot folosi hota fără filtru?

Nu, nu utilizați niciodată hota fără filtrele montate corect. Fără filtru anti-grăsime, grăsimile pot deteriora motorul. Fără filtru de cărbune în versiunea de recirculare, mirosurile nu vor fi filtrate.

Care este diferența dintre versiunea aspirantă și cea filtrantă?

În versiunea aspirantă, aerul este evacuat în exterior printr-un conduct (nu este inclus). În versiunea filtrantă, aerul este recirculat în încăpere după trecerea printr-un filtru de cărbune (de cumpărat separat). Pentru versiunea aspirantă, îndepărtați filtrul de cărbune dacă este prezent.

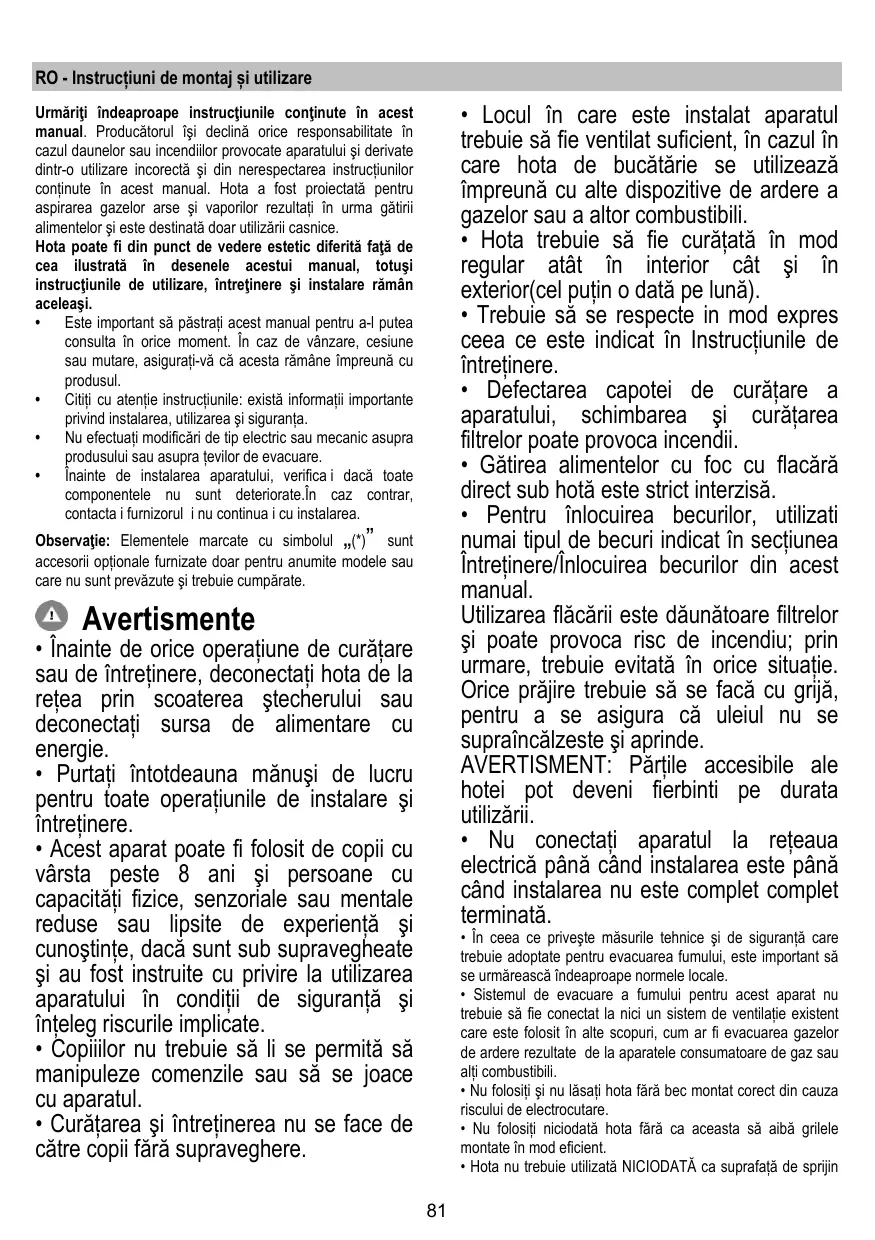

MANUAL DE UTILIZARE SUN ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observație: Elementele marcate cu simbolul (*) sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere. Defectarea hotei, curățarea, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească întocmai normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin.

• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizați lungimea corectă pentru șuruburile de identificare din Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începi să gătești, pornește hota la viteză minimă și las-o să funcționeze timp de câteva minute după ce ai terminat de gătit. Mărește viteza în cazul cantităților mari de fum sau vapori; utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducere.

indicat în acest manual pentru a optimiza deficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametrul egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90° ). Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și deodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune, este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE!

Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.

Montarea

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționarea

4

3

2

1 ON/OFF motor

Atunci când apăsați butonul, hota pornește la viteza 1.

Atunci când apăsați butonul în timpul funcționării, hota trece în starea OFF.

2 Creșterea vitezei

Atunci când apăsați butonul, hota trece de la starea OFF la viteza 1.

Atunci când apăsați butonul (hota în starea ON), crește viteza motorului de la viteza 1 la intensivă.

Fiecărei viteze îi corespunde aprinderea respectivului LED.

Viteză intensivă LED L4 (intermitent)

Viteza intensivă este temporizată. Temporizarea standard este de 5 minute, la sfârșitul căreia hota se poziționează la viteza 2.

Pentru a dezactiva funcția înainte de expirarea timpului, apăsați tasta 2, hota se va poziționa la viteza 1; apăsând tasta 1, hota se va opri.

3 ON/OFF lumini

4 Temporizare viteză

Viteză intensivă - 5 minute (LED L4 intermitent)

În timpul funcționării temporizate, apăsând tasta 1 hota se oprește; dacă se apasă tasta 2 sau tasta 4, hota revine la viteza setată.

Semnalarea filtrului de grăsimi

După 40 de ore de funcționare, LED-urile L5 se aprind.

Atunci când apare această semnalare, filtrul de grăsimi instalat trebuie să fie spălat.

Pentru a reseta semnalarea, țineți apăsată tasta 1 timp de 3 secunde.

Semnalarea filtrului de carbon

Prima dată resetează semnalarea filtrului de grăsimi, a doua resetează semnalarea filtrului de carbon.

În modalitatea standard, semnalarea filtrului de carbon nu este activă.

În cazul în care hota se utilizează în versiune filtrantă, este necesar să activați semnalarea filtrului de carbon.

Activarea semnalării filtrului de carbon:

Poziționați hota pe OFF și țineți apăsate simultan tastele 1 și 4 timp de 3 secunde.

LED-urile L1 și L2 vor clipi timp de 5 secunde.

Dezactivarea semnalării filtrului de carbon:

Poziționați hota pe OFF și țineți apăsate simultan tastele 1 și 4 timp de 3 secunde.

LED-ul L1 va clipi timp de 2 secunde.

Alarmă temperatură

Hota este echipată cu un senzor de temperatură care activează motorul la viteza 3 în cazul în care temperatura în zona comenzilor este prea ridicată.

Condiția de alarmă este indicată prin pâlpâirea în secvență a ledurilor L1, L2, L3.

Această condiție se menține până când temperatura nu coboară sub pragul de alarmă.

Se poate ieși din această modalitate apăsând tasta 1 sau 2.

La fiecare 30" senzorul verifică temperatura ambiantă din zona display.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Fig. 9-24

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă) Fig. 23

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuiți cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor - dacă este prevăzut pe modelul dvs).

Montați filtrele pe acoperișul motorului.

Controlați dacă bolțurile R de pe motorul aspirant corespund cu orificiile S, învârtiți în sens orar până se blochează sau pentru demontare procedați în mod invers.

Puneți la loc filtrele anti-grăsime.

Înlocuirea becurilor

Fig. 25

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energie electrică.

Pentru înlocuirea becurilor, contactați centrul de service autorizat pentru piese de schimb.

Hota este destinată uzului casnic. Producătorul își declină orice responsabilitate pentru daune, pierderi sau incendii care ar putea apărea ca urmare a utilizării aparatului în mod necorespunzător, conform instrucțiunilor din acest manual. Aparatul este destinat numai pentru uz casnic.

Hota poate avea un design diferit de cel prezentat în figurile din acest manual, dar instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Este foarte important să păstrați aceste instrucțiuni pentru a le putea consulta în orice moment. Dacă aparatul este vândut, cedat sau mutat, asigurați-vă că instrucțiunile rămân cu el. Citiți cu atenție instrucțiunile. Acestea conțin informații importante privind instalarea, utilizarea și siguranța. Este interzisă efectuarea de modificări la partea electrică sau mecanică a aparatului. Înainte de a începe instalarea echipamentului, verificați integritatea și completitudinea tuturor componentelor. Dacă observați orice deteriorare, contactați imediat furnizorul și nu începeți montajul echipamentului.

Observație: Accesoriile, marcate cu simbolul ^*, sunt opționale, fiind furnizate doar pentru anumite modele, sau reprezintă piese care nu sunt incluse în pachetul de livrare și care se achiziționează separat.

Atenție!

• Înainte de orice operație de instalare sau service, deconectați hota de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul. Pentru toate operațiile de instalare și service, folosiți mănuși de lucru.
• Aparatul poate fi folosit de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsă de experiență, dacă sunt supravegheate sau dacă au fost instruite

cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele asociate.

- Copiii trebuie să fie supravegheați și nu trebuie să se joace cu aparatul. - Operațiile de curățare și întreținere nu trebuie efectuate de copii fără supraveghere. - Încăperea trebuie să aibă o ventilație suficientă atunci când hota este folosită simultan cu alte aparate care funcționează pe gaz sau pe alte combustibili. - Hota trebuie curățată frecvent, atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând instrucțiunile de întreținere. - Nerespectarea normelor de curățare a hotei, de înlocuire și curățare a filtrelor crește riscul de incendiu. Este strict interzisă prepararea alimentelor la flacără deschisă sub hotă. - Pentru iluminat, folosiți numai becurile specificate în secțiunea Întreținere/Înlocuire becuri a acestui manual. Utilizarea flăcării deschise poate deteriora filtrele și poate duce la incendii, de aceea trebuie evitată în orice situație. Prăjirea trebuie făcută sub supraveghere, pentru a evita posibilitatea de aprindere a uleiului supraîncălzit. ATENȚIE: Când suprafața de gătit este în funcțiune, părțile accesibile ale hotei se pot încălzi. Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet finalizată.

În ceea ce privește măsurile tehnice de siguranță pentru evacuarea aburilor, respectați cu strictețe reglementările prevăzute de autoritățile locale. - Aerul aspirat nu trebuie evacuat într-un coș de fum folosit pentru evacuarea fumului de la aparate care funcționează pe gaz sau pe alte combustibili. - Nu folosiți hota fără becurile instalate corect, existând riscul de șoc electric. - Nu folosiți niciodată hota fără grătarul instalat corect! - Hota nu trebuie folosită niciodată ca suprafață de sprijin, decât dacă este specificat altfel. - Folosiți numai șuruburile furnizate cu produsul pentru instalare sau, dacă nu sunt incluse, achiziționați șuruburile de dimensiunea corectă. - Folosiți lungimea corectă a șuruburilor, indicată în ghidul de instalare. În caz de îndoială, consultați centrul de service autorizat sau personal calificat.

ATENȚIE!

• Instalarea incorectă a șuruburilor și a dispozitivelor de fixare, conform acestor instrucțiuni, poate prezenta riscuri de origine electrică. Nu utilizați dispozitivul cu programator, temporizator, telecomandă sau orice alt dispozitiv care se pornește automat.

Acest produs a fost marcat în conformitate cu Directiva Europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE).

Asigurând o eliminare corectă a acestui produs, veți ajuta la prevenirea potențialelor consecințe negative asupra mediului și sănătății umane.

Simbolul de pe produs sau de pe documentația însoțitoare indică faptul că acest produs nu trebuie tratat ca deșeu menajer. În schimb, trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice.

Predarea spre reciclare trebuie făcută în conformitate cu reglementările locale privind eliminarea deșeurilor.

Pentru informații mai detaliate despre regulile de manipulare, reciclare și prelucrare a unor astfel de produse, vă rugăm să contactați autoritățile locale, serviciul de salubritate sau magazinul de unde ați achiziționat produsul.
