SUN - Gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Traukimo gartraukis
Prekės ženklas	ELICA
Modelis	SUN
Maitinimas	220-240 V ~ 50 Hz
Greičių skaičius	3 greičiai + 1 intensyvus (su laikmačiu)
Valdymas	Elektroniniai mygtukai su šviesos indikatoriais
Laikmatis	Taip, reguliuojamas: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis), 5 min (intensyvus)
Riebalų filtro prisotinimo signalas	Indikatorius L5 šviečia po 40 darbo valandų
Anglies filtro prisotinimo signalas	Indikatorius L5 mirksi po 160 valandų (įjungtas recirkuliacijos režime)
Temperatūros aliarmas	Taip, automatiškai įjungia 3 greitį, jei temperatūra per aukšta
Minimalus montavimo atstumas (elektrinė viryklė)	50 cm
Minimalus montavimo atstumas (dujinė viryklė)	65 cm (arba pagal viryklės gamintojo nurodymus)
Riebalų filtras	Metalinis, plaunamas indaplovėje (švelnus režimas)
Anglies filtras	Neplaunamas, keisti ne rečiau kaip kas 4 mėnesius
Išorės valymas	Drėgna šluoste su neutraliu skystu plovikliu. Nenaudoti alkoholio ar abrazyvų.
Apšvietimas	LED, keičia įgaliotas servisas
Versija	Ištraukiamoji (išorinis išvedimas) arba Filtruojanti (recirkuliacija)
Montavimo tipas	Ant sienos arba lubų
Automatinis išjungimas	Taip, per laikmatį
Signalų atstatymas	Laikyti nuspaustą 1 mygtuką 3 sekundes
Anglies filtro signalo įjungimas	Išjungus gartraukį, laikyti nuspaustus 1 ir 4 mygtukus 3 sekundes
Sertifikatai	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1 ir kt.

Dažnai užduodami klausimai - SUN ELICA

Koks yra minimalus atstumas tarp gartraukio ir viryklės?

Elektrinei viryklei minimalus atstumas yra 50 cm; dujinei arba mišriai viryklei – 65 cm (arba daugiau, jei nurodė gamintojas).

Kaip valyti gartraukį?

Išorę valykite drėgna šluoste ir neutraliu skystu plovikliu. Nenaudokite alkoholio, abrazyvinių priemonių ar įrankių. Metalinį riebalų filtrą galima plauti rankomis arba indaplovėje žemoje temperatūroje. Anglies filtras neplaunamas, jį reikia keisti.

Kada keisti anglies filtrą?

Anglies filtrą reikia keisti ne rečiau kaip kas 4 mėnesius arba kai pasirodo prisotinimo signalas (mirksi indikatorius L5). Jo plauti negalima.

Ką reiškia degantis indikatorius L5?

Tolygiai degantis indikatorius L5 rodo, kad riebalų filtras yra prisotintas (po 40 darbo valandų). Jį reikia išvalyti. Jei mirksi, tai rodo anglies filtrą (po 160 valandų). Abiem atvejais išvalykite arba pakeiskite filtrą, tada atstatykite laikydami nuspaustą 1 mygtuką 3 sekundes.

Kaip įjungti anglies filtro signalą?

Filtruojančioje versijoje (recirkuliacija) įjunkite signalą išjungę gartraukį, tada vienu metu laikykite nuspaustus mygtukus 1 ir 4 3 sekundes. Indikatoriai L1 ir L2 mirksės patvirtinimui. Norėdami išjungti, pakartokite tą patį veiksmą.

Kaip naudoti laikmatį?

Paspauskite mygtuką 4, kad įjungtumėte laikmatį. Gartraukis automatiškai išsijungs po nustatyto laiko pagal greitį: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis), 5 min (intensyvus). Laikmačio veikimo metu galite paspausti 1, kad išjungtumėte, arba 2/4, kad grįžtumėte į pastovų greitį.

Ką daryti, jei gartraukis sustoja ir indikatoriai L1, L2, L3 mirksi paeiliui?

Tai rodo temperatūros aliarmą. Gartraukis aptiko per aukštą temperatūrą ir įjungė variklį 3 greičiu. Palaukite, kol temperatūra sumažės. Aliarmas sustos automatiškai. Taip pat galite paspausti 1 arba 2 mygtuką, kad išeitumėte iš šio režimo.

Kaip pakeisti LED lempą?

Lempos yra LED tipo ir jas turi keisti įgaliotas techninės priežiūros centras. Nebandykite jų valyti ar keisti patys, jei nenurodyta kitaip. Kreipkitės į gamintoją.

Ar galiu naudoti gartraukį be filtro?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuotų filtrų. Be riebalų filtro riebalai gali sugadinti variklį. Be anglies filtro recirkuliacijos versijoje kvapai nebus filtruojami.

Koks skirtumas tarp ištraukiamosios ir filtruojančios versijos?

Ištraukiamojoje versijoje oras išleidžiamas į lauką per ortakį (nepridedamas). Filtruojančioje versijoje oras grąžinamas į patalpą po valymo anglies filtru (įsigyjamas atskirai). Ištraukiamajai versijai nuimkite anglies filtrą, jei jis yra.

NAUDOJIMO INSTRUKCIJA SUN ELICA

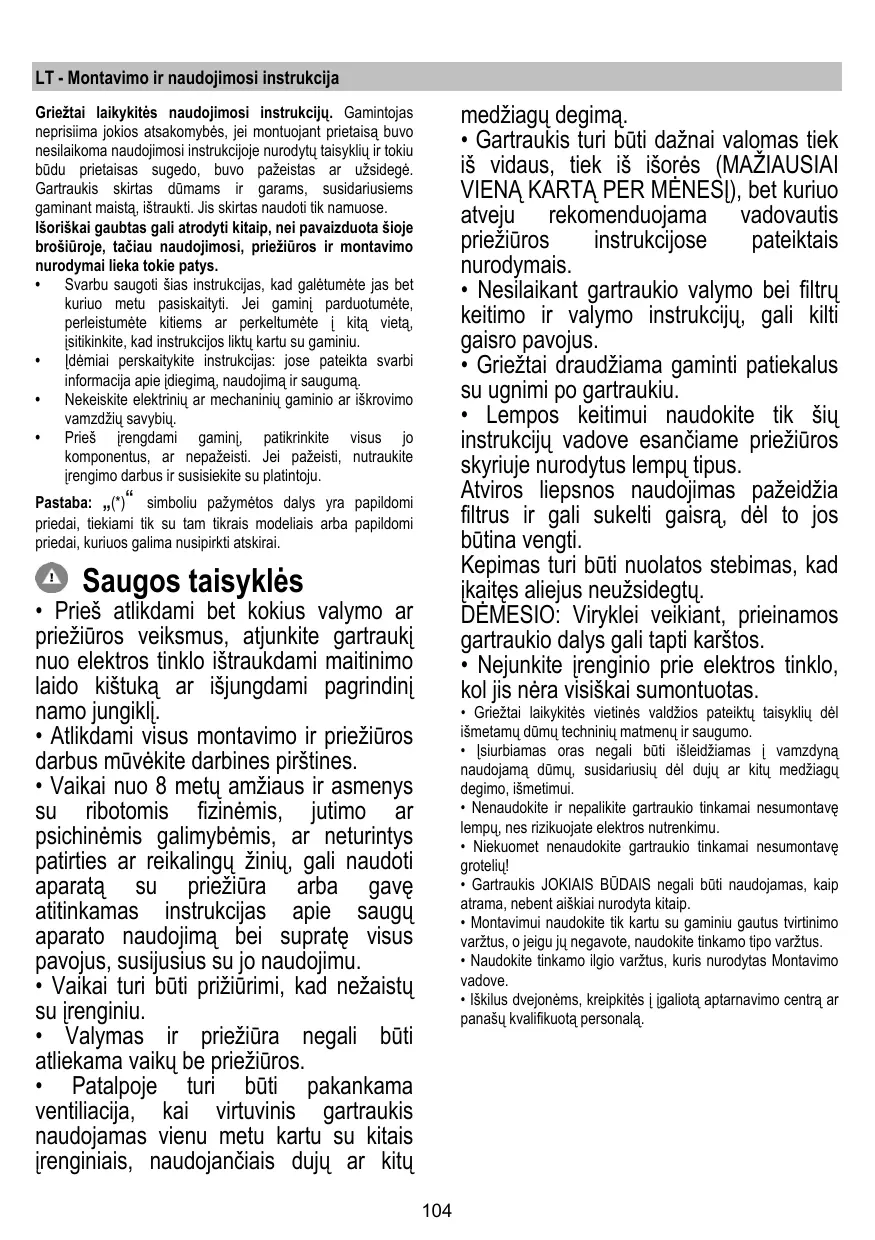

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvietimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį. - Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines. - Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu. - Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu. - Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. - Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitą

medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jų būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kurie nurodyti Montavimo vadove. - Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išstumiami į išorę per išleidimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išleidimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

Naudokite pakankamo ilgio vamzdį. Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, pritvirtintoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įrengimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įrengimo, yra naudojamas dvipolis jungiklis, pagal visas įrengimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Dėmesio! Siekiant išvengti rizikos, maitinimo laido pakeitimą turėtų atlikti galiojantys techninės pagalbos specialistai.

Montavimas

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai sienų/lubų, vis tiek reikia išsikviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

4

3

2

1

1 Variklio įjungimas/išjungimas (ON/OFF)

Paspaudus mygtuką, gaubtas pradeda veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, jis išsijungia.

2 Greičio didinimas

Paspaudus mygtuką, kai gaubtas yra išjungtas, jis pradeda veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, variklio greitis padidinamas nuo 1 iki intensyvaus greičio.

Kiekvieną greitį atitinka tam tikra LED lemputė.

1 greitis: LED L1; 2 greitis: LED L2; 3 greitis: LED L3

Intensyvus greitis: LED L4 (mirksinti)

Intensyvus greitis veikia tik tam tikrą laiką. Standartinė jo veikimo trukmė yra 5 min., kurioms praėjus, gaubtas pradeda veikti 2 greičiu.

Norėdami išjungti šią funkciją prieš pasibaigiant nurodytam laikui, paspauskite mygtuką 2, gaubtas pradės veikti 1 greičiu, o paspaudus mygtuką 1, gaubtas išsijungs.

3 Šviesų įjungimas/išjungimas (ON/OFF) 4 Veikimo atitinkamu greičiu laiko nustatymas 5 Funkcionavimo indikatorius

Veikimo atitinkamu greičiu laiko nustatymas

Ši laikmačio funkcija įjungiama, paspaudžiant 4 mygtuką.

Praėjus nustatytam laikui, gaubtas išsijungia.

Greičių veikimo trukmė:

1 greitis - 20 minučių (mirksi LED L1); 2 greitis - 15 minučių (mirksi LED L2); 3 greitis - 10 minučių (mirksi LED L3)

Intensyvus greitis - 5 minutės (mirksi LED L4)

Paspaudus 1 mygtuką veikiant laikmačio funkcijai, gaubtas išsijungia, o paspaudus 2 ar 4 mygtuką, gaubtas pradeda veikti nustatytu greičiu.

Riebalu filtro signalas

Po 40 gaubto naudojimo valandų įsijungia LED L5.

Pasirodžius šiam signalui, reikia išplauti riebalų filtrą.

Norėdami pašalinti signalą, paspauskite ir laikykite nuspaudę 1 mygtuką 3 sekundes.

Anglies filtro signalas

Po 160 gaubto naudojimo valandų pradeda mirksėti LED L5.

Pasirodžius šiam signalui, reikia pakeisti anglies filtrą.

Norėdami pašalinti signalą, paspauskite ir laikykite nuspaudę 1 mygtuką 3 sekundes.

Kai abiejų filtrų naudojimo valandų skaičius viršija didžiausią nustatytą, LED L5 pakaitomis rodo signalą - įsijungia 3 sekundėms ir mirksi 3 kartus.

Šiuos signalus galima pašalinti, du kartus atlikus prieš tai aprašytą procedūrą.

Pirmą kartą pašalinamas riebalų filtro signalas, antrą kartą - anglies filtro signalas.

Standartiniame režime anglies filtro signalas neaktyvus.

Filtruojamoje gaubto versijoje būtina įjungti anglies filtro signalą.

Anglies filtro signalo jungimas:

Įjunkite gaubtą (padėtis OFF) ir vienu metu paspauskite mygtukus 1 ir 4, laikykite nuspaudę 3 sekundes.

LED lemputės L1 ir L2 mirksės 4 sekundes.

Anglies filtro signalo išjungimas:

Įjunkite gaubtą (padėtis OFF) ir vienu metu paspauskite mygtukus 1 ir 4, laikykite nuspaudę 3 sekundes.

LED L1 mirksės 2 sekundes.

Temperatūros signalas

Gaubte yra įmontuotas temperatūros jutiklis, įjungiantis variklį 3 greičiu, kai temperatūra valdymo mygtukų srityje per daug pakyla.

Šis pavojaus signalas rodomas, kai pakaitomis mirksi LED L1, L2, L3.

Ši funkcija veikia tol, kol temperatūra nenusileidžia žemiau pavojingo lygio.

Signalą galima pašalinti, paspaudus mygtuką 1 arba 2.

Jutiklis tikrina aplinkos temperatūrą krano srityje kas 30 sekundžių.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Riebalų filtrą

9-24 pav.

Aktyviosios anglies prisisotinimas įvyksta dėl per ilgo naudojimo, priklausomai nuo kepimo/virimo tipo ir riebalų filtro valymo reguliarumo.

Bet kuriuo atveju reikia pakeisti filtrą bent jau kas keturis mėnesius (arba kai filtro prisisotinimo sistema - jei nurodyta jūsų turimame modelyje - parodo, kad tai reikia atlikti).

NEGALIMA plauti ar regeneruoti.

Nuimkite riebalus saugančius filtrus.

Įmontuokite filtrus taip, kad jie uždengtų variklį.

Patikrinkite, ar transporterio R dalys atitinka S skylutes, po to užsukite pagal laikrodžio rodyklę iki galo.

Jei norite išmontuoti, atlikite šiuos veiksmus atbuline tvarka.

Vėl įstatykite riebalus saugančius filtrus.

Lemputių keitimas

25 pav.

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Dėl lempučių pakeitimo susisiekite su atsarginių dalių autorizuotu centru.

Šis įspėjimas galioja tol, kol temperatūra nenukrenta žemiau signalizacijos ribos.

Iš šio režimo galima išeiti paspaudus 1 arba 2 klavišą.

Kas 30 laipsnių jutiklis patikrina ekrano zonos aplinkos temperatūrą.

Techninė priežiūra

Valymas

Valymui naudokite TIK drėgną audinį, sudrėkintą neutraliais skystais plovikliais. NENAUDOKITE valymo įrankių ar instrumentų!

Nenaudokite jokių abrazyvinių produktų. NENAUDOKITE ALKOHOLIO!

Riebalų filtras

Pav. 9-24

Gartraukyje įrengta LED technologija pagrįsta apšvietimo sistema.
