Produkttype	Emhætte
Mærke	ELICA
Model	SUN
Strømforsyning	220-240 V ~ 50 Hz
Antal hastigheder	3 hastigheder + 1 intensiv (tidsindstillet)
Betjening	Elektroniske taster med lysindikatorer
Tidsindstilling	Ja, justerbar: 20 min (hastighed 1), 15 min (hastighed 2), 10 min (hastighed 3), 5 min (intensiv)
Signal mætning fedtfilter	Indikator L5 lyser efter 40 timers drift
Signal mætning kulfilter	Indikator L5 blinker efter 160 timer (aktiveret i recirkulationstilstand)
Temperaturalarm	Ja, aktiverer automatisk hastighed 3 ved for høj temperatur
Minimum installationsafstand (elektrisk komfur)	50 cm
Minimum installationsafstand (gaskomfur)	65 cm (eller ifølge komfurets producentens anvisninger)
Fedtfilter	Metal, kan vaskes i opvaskemaskine (skånsom)
Kulfilter	Kan ikke vaskes, skal udskiftes højst hver 4. måned
Udvendig rengøring	Fugtig klud med neutral flydende rengøringsmiddel. Brug ikke alkohol eller slibemidler.
Belysning	LED, udskiftning af autoriseret service
Version	Udsugning (udvendig aftræk) eller Recirkulation (filtrering)
Installationstype	Væg- eller loftmontering
Automatisk slukning	Ja, via tidsindstilling
Nulstilling af signaler	Hold tast 1 nede i 3 sekunder
Aktivering af kulfiltersignal	Emhætte slukket, hold tast 1 og 4 nede i 3 sekunder
Certificeringer	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Ofte stillede spørgsmål - SUN ELICA

Hvad er minimumsafstanden mellem emhætten og komfuret?

For et elektrisk komfur er minimumsafstanden 50 cm; for et gas- eller blandingskomfur er den 65 cm (eller mere hvis angivet af producenten).

Hvordan rengør jeg emhætten?

Rengør ydersiden med en fugtig klud og neutral flydende rengøringsmiddel. Brug ikke alkohol, slibemidler eller værktøj. Fedtfilteret i metal kan vaskes i hånden eller i opvaskemaskine ved lav temperatur. Kulfilteret kan ikke rengøres, det skal udskiftes.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes højst hver 4. måned, eller når mætningssignalet (indikator L5 blinker) vises. Det kan ikke vaskes.

Hvad betyder indikator L5 lyser?

Indikator L5 lyser konstant, når fedtfilteret er mættet (efter 40 timers drift). Det skal rengøres. Hvis det blinker, drejer det sig om kulfilteret (efter 160 timer). I begge tilfælde skal du rengøre eller udskifte filteret og derefter nulstille ved at holde tast 1 nede i 3 sekunder.

Hvordan aktiverer jeg kulfiltersignalet?

I recirkulationsversion skal du slukke emhætten, derefter holde tasterne 1 og 4 nede samtidigt i 3 sekunder. Indikatorerne L1 og L2 blinker for at bekræfte. For at deaktivere, gentag samme procedure.

Hvordan bruger jeg tidsindstillingen?

Tryk på tast 4 for at aktivere tidsindstillingen. Emhætten slukker automatisk efter en forsinkelse afhængig af hastighed: 20 min (hastighed 1), 15 min (hastighed 2), 10 min (hastighed 3), 5 min (intensiv). Under tidsindstillingen kan du trykke på 1 for at slukke eller på 2/4 for at vende tilbage til en fast hastighed.

Hvad gør jeg, hvis emhætten stopper, og indikatorerne L1, L2, L3 blinker i sekvens?

Det indikerer en temperaturalarm. Emhætten har registreret for høj temperatur og sat motoren på hastighed 3. Vent til temperaturen falder. Alarmen stopper automatisk. Du kan også trykke på tast 1 eller 2 for at forlade denne tilstand.

Hvordan udskifter jeg en LED-pære?

Pærerne er af LED-type og skal udskiftes af en autoriseret service. Forsøg ikke at rengøre eller udskifte dem selv, medmindre andet er angivet. Kontakt producenten.

Kan jeg bruge emhætten uden filter?

Nej, brug aldrig emhætten uden korrekt monterede filtre. Uden fedtfilter kan fedt beskadige motoren. Uden kulfilter i recirkulationsversion vil lugte ikke blive filtreret.

Hvad er forskellen mellem udsugnings- og recirkulationsversion?

I udsugningsversion bliver luften ført ud gennem en kanal (medfølger ikke). I recirkulationsversion bliver luften recirkuleret i rummet efter at have passeret et kulfilter (skal købes separat). Til udsugningsversion skal du fjerne kulfilteret, hvis det er monteret.

BRUGSANVISNING SUN ELICA

DA Bruger- og monteringsvejledning

Brug et sikkert rør, hvis muligt. Brug et rør med færrest mulige vinkler (vinklen må aldrig være skarpere end 90°). Undgå drastiske ændringer i rørets tværsnit.

Filterversion

Luften, der suges op, bliver renset, og fedt og lugt fjernes, før den føres tilbage i rummet. Hvis man vil bruge ventilatoren i recirkulationsversionen, er det nødvendigt at installere et ekstra filtersystem baseret på aktivt kul.

Installation

Før man kobler ventilatorstrømkredsen til strømnettet og fastslår, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

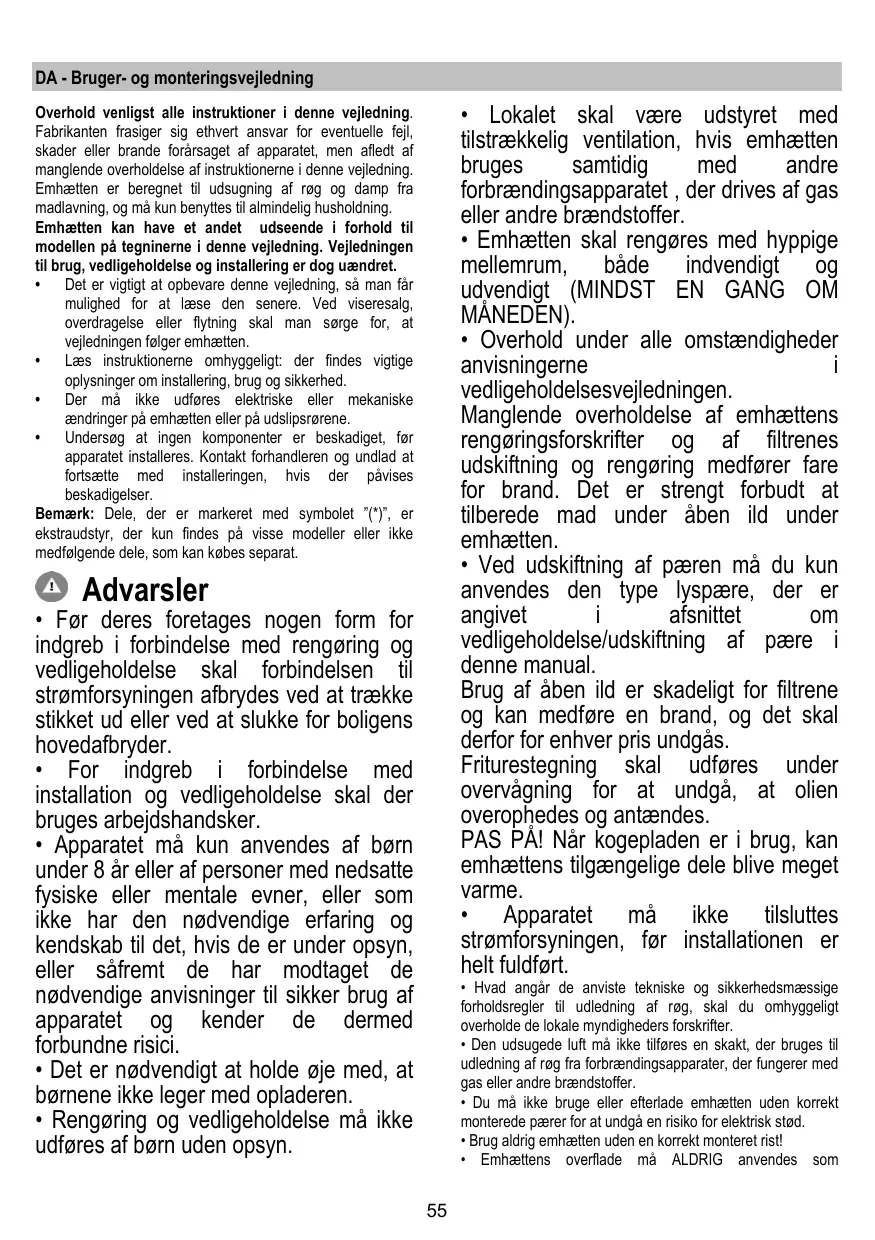

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installationen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet "(*)", er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærer.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må installeres helt i henhold til de lokale myndigheders forskrifter. - Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. - Den udsugede luft må ikke ledes ind i en røggasledning, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer. - Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød. - Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som

afsætningsplade, medmindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen - eller såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bibeholde filtreringseffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræks diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90° ). Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

OBS! Forsyningsledningen må udelukkende udskiftes af den autoriserede tekniske service, så alle risici kan undgås.

Montering

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

4

3

2

1

1 ON/OFF motor

Ved tryk på knappen startes emhætten med hastighed 1. Ved tryk på knappen under funktion, stilles emhætten på OFF.

2 Øgning af hastighed

Ved tryk på knappen skifter emhætten fra OFF til hastighed 1.

Ved tryk på knappen (emhætte på ON) øges motorhastigheden fra hastighed 1 til den intensive hastighed.

Hver hastighed medfører tænding af den tilhørende lysdiode.

Hastighed 1 lysdiode L1

Hastighed 2 lysdiode L2

Hastighed 3 lysdiode L3

Intensiv hastighed lysdiode L4 (blinkende)

Den intensive hastighed er tidsindstillet. Den normale tidsindstilling er på 5 minutter, hvorefter emhætten skifter til hastighed 2.

For at slukke funktionen, før udløb af den indstillede tid, skal der trykkes på tast 2, hvorefter emhætten skifter til hastighed 1; ved tryk på tast 1 slukkes emhætten.

3 ON/OFF lys 4 Tidsindstilling af hastighed 5 Viser for funktionstilstand

Tidsindstilling af hastighed

Tidsindstilling af hastighederne tilsluttes ved tryk på tast 4; når tidsindstillingen udløber, slukkes emhætten.

Tidsindstillingen er opdelt på følgende måde:

Hastighed 1 - 20 minutter (lysdiode L1 blinker)

Hastighed 2 - 15 minutter (lysdiode L2 blinker)

Hastighed 3 - 10 minutter (lysdiode L3 blinker)

Intensiv hastighed - 5 minutter (lysdioden L4 blinker)

Under tidsindstillet funktion medfører tryk på tast 1, at emhætten slukkes; hvis der trykkes på tast 2 eller 4, vender emhætten tilbage til den indstillede hastighed.

Når denne signalering tændes, skal det monterede kulfilter udskiftes.

Hold tast 1 trykket i 3 sekunder for at tilbagestille signaleringen.

Hvis begge filtersignaler vises samtidigt, viser lysdioden L5 alarmerne skiftevis, og forbliver tændt i 3 sekunder, for derefter at blinke 3 gange.

Reset sker ved at udføre ovenstående procedure 2 gange.

Første gang tilbagestilles signaleringen fra fedtfilteret, og anden gang tilbagestilles signaleringen fra kulfilteret.

På standardfunktionen er signaleringen fra kulfilteret ikke tilsluttet.

Hvis man anvender emhætten i den filtrerende udgave, skal signaleringen fra kulfilteret tilsluttes.

Tilslutning af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne 1 og 4 trykket samtidigt i 3 sekunder.

Lysdioderne L1 og L2 blinker i 5 sekunder.

Afbrydelse af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne 1 og 4 trykket samtidigt i 3 sekunder.

Lysdioden L1 blinker i 2 sekunder.

Temperatur-alarm

Emhætten er udstyret med en temperatursensor, der starter motoren på 3. hastighed, hvis temperaturen i betjeningsområdet er for høj.

Alarmtilstanden vises med blink fra lysdioderne L1, L2, L3 i sekvens.

Denne tilstand fortsætter, indtil temperaturen falder ned under alarmtærsklen.

Sensoren undersøger temperaturen i display-området hver 30 sekunder.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 9-24

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 23

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug, alt efter typen af komfuret og hyppigheden for rengøring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde år (eller når indikatoren for mætning af filteret angiver det, hvis en sådan indikator findes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

Fjern fedtfiltrene.

Montér filtrene til dækning af motoren.

Undersøg at tappene R på luftlederen svarer til slidserne S, og drej derefter med uret, indtil der blokeres.

Ved afmontering bedes man følge modsatte fremgangsmåde.

Sæt fedtfiltrene på plads igen.

Udskiftning af lyspærerne

Fig. 25

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Til udskiftning af lamperne, ret henvendelse til det godkendte reservedelscenter.
