Produkta tips	Tvaika nosūcējs
Zīmols	ELICA
Modelis	SUN
Barošana	220-240 V ~ 50 Hz
Ātrumu skaits	3 ātrumi + 1 intensīvs (ar taimeri)
Vadība	Elektroniskās pogas ar indikatoriem
Taimeris	Jā, regulējams: 20 min (1. ātrums), 15 min (2. ātrums), 10 min (3. ātrums), 5 min (intensīvais)
Tauku filtra piesātinājuma signāls	Indikators L5 iedegas pēc 40 darbības stundām
Ogles filtra piesātinājuma signāls	Indikators L5 mirgo pēc 160 stundām (aktivizēts recirkulācijas režīmā)
Temperatūras trauksme	Jā, automātiski ieslēdz 3. ātrumu, ja temperatūra ir pārāk augsta
Minimālais uzstādīšanas attālums (elektriskā plīts)	50 cm
Minimālais uzstādīšanas attālums (gāzes plīts)	65 cm (vai saskaņā ar plīts ražotāja norādījumiem)
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā (maigā režīmā)
Ogles filtrs	Nav mazgājams, jāmaina ne vēlāk kā ik pēc 4 mēnešiem
Ārējā tīrīšana	Mitra drāna ar neitrālu šķidru mazgāšanas līdzekli. Neizmantot spirta vai abrazīvus līdzekļus.
Apgaismojums	LED, nomainīšana pilnvarotā servisā
Versija	Izplūdes (izvadīšana ārā) vai Filtrējošā (recirkulācija)
Uzstādīšanas veids	Siena vai griesti
Automātiska izslēgšana	Jā, ar taimeri
Signālu atiestatīšana	Turēt nospiestu taustiņu 1 3 sekundes
Ogles filtra signāla aktivizēšana	Izslēgtā nosūcējā turēt nospiestus taustiņus 1 un 4 3 sekundes
Sertifikācijas	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Bieži uzdotie jautājumi - SUN ELICA

Kāds ir minimālais attālums starp nosūcēju un plīti?

Elektriskajai plītij minimālais attālums ir 50 cm; gāzes vai kombinētajai plītij tas ir 65 cm (vai vairāk, ja to nosaka plīts ražotājs).

Kā tīrīt nosūcēju?

Ārpusi tīriet ar mitru drānu un neitrālu šķidru mazgāšanas līdzekli. Neizmantojiet spirtu, abrazīvus produktus vai instrumentus. Metāla tauku filtru var mazgāt ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā. Ogles filtru nevar mazgāt, tas ir jānomaina.

Kad jānomaina ogles filtrs?

Ogles filtrs jānomaina ne vēlāk kā ik pēc 4 mēnešiem vai kad parādās piesātinājuma signāls (mirgojošs indikators L5). To nevar mazgāt.

Ko nozīmē iedegtais indikators L5?

Nepārtraukti degošs indikators L5 norāda, ka tauku filtrs ir piesātināts (pēc 40 darbības stundām). Tas ir jātīra. Ja tas mirgo, attiecas uz ogles filtru (pēc 160 stundām). Abos gadījumos veiciet tīrīšanu vai nomaiņu un pēc tam atiestatiet, turot nospiestu taustiņu 1 3 sekundes.

Kā aktivizēt ogles filtra signālu?

Filtrējošajā versijā (recirkulācija) aktivizējiet signālu, izslēdzot nosūcēju un pēc tam vienlaikus turot nospiestus taustiņus 1 un 4 3 sekundes. Indikatori L1 un L2 mirgo, lai apstiprinātu. Lai deaktivizētu, veiciet to pašu darbību.

Kā izmantot taimeri?

Nospiediet taustiņu 4, lai aktivizētu taimeri. Nosūcējs automātiski izslēgsies pēc laika atkarībā no ātruma: 20 min (1. ātrums), 15 min (2. ātrums), 10 min (3. ātrums), 5 min (intensīvais). Taimera laikā varat nospiest 1, lai izslēgtu, vai 2/4, lai atgrieztos pie fiksēta ātruma.

Ko darīt, ja nosūcējs apstājas un indikatori L1, L2, L3 mirgo secīgi?

Tas norāda uz temperatūras trauksmi. Nosūcējs ir konstatējis pārāk augstu temperatūru un ieslēdzis motoru 3. ātrumā. Pagaidiet, līdz temperatūra pazeminās. Trauksme apstājas automātiski. Varat arī nospiest taustiņus 1 vai 2, lai izietu no šī režīma.

Kā nomainīt LED lampiņu?

Lampas ir LED tipa un tās jānomaina pilnvarotā apkopes servisā. Nemēģiniet tās tīrīt vai nomainīt paši, ja vien nav norādīts citādi. Sazinieties ar ražotāju.

Vai es varu izmantot nosūcēju bez filtra?

Nē, nekad neizmantojiet nosūcēju bez pareizi uzstādītiem filtriem. Bez tauku filtra tauki var sabojāt motoru. Bez ogles filtra recirkulācijas versijā smakas netiks filtrētas.

Kāda ir atšķirība starp izplūdes un filtrējošo versiju?

Izplūdes versijā gaiss tiek izvadīts ārā pa kanālu (nav iekļauts). Filtrējošajā versijā gaiss tiek recirkulēts telpā pēc izlaišanas caur ogles filtru (jāiegādājas atsevišķi). Izplūdes versijā noņemiet ogles filtru, ja tāds ir.

LIETOŠANAS INSTRUKCIJA SUN ELICA

Stingri ievērojiet instrukcijas, kas atrodas šajā rokasgrāmatā. Netiek uzņemta nekāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

Gaisa nosūcējam var būt estētiski defekti, nekā tas ir uzrādīts šīs grāmatas attēlos, bet jebkurā gadījumā lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveiciet elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudiet, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet instalāciju.

Piezīme: Elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu

kurināmo.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas neievērošana izraisa ugunsgrēka riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic, to uzraugot, lai izvairītos no pārkaršanas un degšanas.

UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no ierīcēm, kuras izmanto gāzi vai citu kurināmo.
• Neizmantojiet vai neatstājiet nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētām spuldzēm. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriskā apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, lietotājs veicina izvairīšanos no negatīvām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā atkritumu savākšanas punktā, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju minimālā ātrumā, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogļu filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.

UZMANĪBU!

Evakuācijas caurule nav dota līdzi, un tā ir jāiegādājas.

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).

Sienas izvadīšanas cauruļu un atverumu izmantošana ar mazāku diametru noteiks iesūkšanas rezultātu pazemināšanos un stipru trokšņu paaugstināšanos.

Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.

Izmantot garu cauruli, pēc iespējas mazāku. Izmantot cauruli ar pēc iespējas mazāk locijumiem (locijuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām.

Filtrejošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu mata.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes iekārtai tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz plāksnītes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tiešā pieslēgšana pie elektriskās sistēmas) vai ar kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.

Uzmanību! Barošanas vada nomaiņu ir jāveic tehniskās apkalpošanas dienestam, lai novērstu jebkuru risku.

Lerikošana

Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekami biezai/ļem, lai noturētu gaisa nosūcēja svaru.

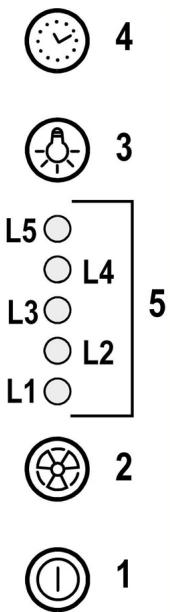

Darbība

1 Dzinēja ON/OFF

Piespiežot taustiņu, gaisa nosūcējs ieslēdzas 1. ātrumā.

Piespiežot taustiņu darbības laikā, gaisa nosūcējs pāriet stāvoklī OFF.

2 Ātruma palielināšana

Piespiežot taustiņu, gaisa nosūcējs pāriet no stāvokļa OFF uz 1. ātrumu.

Piespiežot taustiņu (gaisa nosūcējs stāvoklī ON), tiek palielināts dzinēja ātrums no 1. ātruma uz intensīvo ātrumu.

Katram ātrumam atbilst attiecīgā LED iedegšanās.

5 Darbības stāvokļa norādītājs

Ātruma taimeris

Ātruma taimeris iedarbinās piespiežot taustiņu 4, kad taimera darbība ir beigusies, gaisa nosūcējs izslēdzas.

Taimeris ir sadalīts šādā veidā:

1. ātrums - 20 minūtes (LED L1 mirgulo)
2. ātrums - 15 minūtes (LED L2 mirgo)
3. ātrums - 10 minūtes (LED L3 mirgo) Intensīvais ātrums - 5 minūtes (LED L4 mirgo)

Darbības laikā ar taimeri, piespiežot taustiņu 1, gaisa nosūcējs izslēdzas, ja tiek piespiests taustiņš 2 vai taustiņš 4, gaisa nosūcējs atgriežas uzstādītajā ātrumā.

Tauku filtra paziņojums

Pēc 40 darbības stundām LED L5 ieslēdzas.

Kad parādās šāds paziņojums, instalētam tauku filtram ir jābūt mazgātam.

Lai šādu paziņojumu iestatītu uz nulli, ir jātur piespiests taustiņš 1 uz 3 sekundēm.

Ogļu filtra paziņojums

Pēc 160 darbības stundām LED L5 mirgo.

Kad parādās šāds paziņojums, instalētam ogļu filtram ir jābūt nomainītam.

Lai šādu paziņojumu iestatītu uz nulli, ir jātur piespiests taustiņš 1 uz 3 sekundēm.

Abu filtru vienlaicīga paziņojuma gadījumā LED L5 uzrādīs pēc kārtas signalizācijas, paliekot ieslēgts 3 sekundes un mirgos pēc kārtas 3 reizes.

Iestatīšana uz nulli notiek, veicot 2 reizes augstāk aprakstīto procedūru.

Pirmo reizi iestatīsies uz nulli tauku filtra paziņojums, otro reizi iestatīsies uz nulli ogļu filtra paziņojums.

Standarta režīmā ogļu filtra paziņojums nav aktīvs.

Gadījumā, ja gaisa nosūcējs tiek izmantots versijā ar filtru, ir nepieciešams iedarbināt ogļu filtra piesātinājuma indikatoru.

Ogļu filtra piesātinājuma indikatora iedarbināšana:

Novietojiet gaisa nosūcēju uz OFF un vienlaikus turiet nospiestus taustiņus 1 un 4 uz 3 sekundēm.

Temperatūras signalizācija

Gaisa nosūcējs ir aprīkots ar temperatūras sensoru, kas iedarbina dzinēju 3. ātrumā gadījumā, ja temperatūra komandu zonā ir pārāk augsta.

Signalizācijas nosacījums tiek uzrādīts ar LED L1, L2, L3 mirgošanu pēc kārtas.

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Pretauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īsu ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, pretauku filtra metāla daļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvā ogļu filtrs (Tikai versijai ar filtru)

Attēls 23

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogļu filtra piesātināšanās parādās pēc diezgan ilgas izmantošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas regularitātes. Jebkurā gadījumā ir nepieciešams nomainīt kārtridžu maksimums katru ceturto mēnesi (vai kad filtra piesātināšanas indikācijas sistēma - ja to paredz Jūsu modelis - uzrāda šo nepieciešamību).

LED nodrošina optimālu apgaismojumu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90% elektriskās enerģijas.

Lai nomainītu lampiņu, sazinieties ar pilnvarotu rezerves daļu servisa centru.
