Producttype	Afzuigkap
Merk	ELICA
Model	SUN
Voeding	220-240 V ~ 50 Hz
Aantal snelheden	3 snelheden + 1 intensief (tijdelijk)
Bediening	Elektronische toetsen met indicatielampjes
Timer	Ja, instelbaar: 20 min (snelheid 1), 15 min (snelheid 2), 10 min (snelheid 3), 5 min (intensief)
Signaal verzadiging vetfilter	L5-lampje brandt na 40 bedrijfsuren
Signaal verzadiging koolstoffilter	L5-lampje knippert na 160 uur (geactiveerd in recirculatiemodus)
Temperatuuralarm	Ja, activeert automatisch snelheid 3 bij overmatige temperatuur
Minimale installatieafstand (elektrisch fornuis)	50 cm
Minimale installatieafstand (gasfornuis)	65 cm (of volgens instructies van de fabrikant van het fornuis)
Vetfilter	Metaal, vaatwasmachinebestendig (delicaat)
Koolstoffilter	Niet wasbaar, maximaal elke 4 maanden vervangen
Buitenkant reinigen	Vochtige doek met neutraal vloeibaar reinigingsmiddel. Geen alcohol of schuurmiddelen gebruiken.
Verlichting	LED, vervanging door erkende service
Versie	Afvoer (externe afvoer) of Recirculatie (filtering)
Installatietype	Muur of plafond
Automatische uitschakeling	Ja, via timer
Resetten van signalen	Houd toets 1 gedurende 3 seconden ingedrukt
Activeren signaal koolstoffilter	Afzuigkap uit, houd toetsen 1 en 4 gedurende 3 seconden ingedrukt
Certificeringen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Veelgestelde vragen - SUN ELICA

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis is de minimale afstand 50 cm; voor een gas- of gemengd fornuis is deze 65 cm (of meer indien gespecificeerd door de fabrikant).

Hoe reinig ik de afzuigkap?

Reinig de buitenkant met een vochtige doek en een neutraal vloeibaar reinigingsmiddel. Gebruik geen alcohol, schuurmiddelen of gereedschap. Het metalen vetfilter kan met de hand of in de vaatwasser op lage temperatuur worden gereinigd. Het koolstoffilter kan niet worden gereinigd, het moet worden vervangen.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen, of wanneer het verzadigingssignaal (knipperend L5-lampje) verschijnt. Het kan niet worden gewassen.

Wat betekent het brandende L5-lampje?

Het continu brandende L5-lampje geeft aan dat het vetfilter verzadigd is (na 40 bedrijfsuren). Het moet worden gereinigd. Als het knippert, betreft het het koolstoffilter (na 160 uur). In beide gevallen dient u het filter te reinigen of te vervangen en vervolgens te resetten door toets 1 gedurende 3 seconden ingedrukt te houden.

Hoe activeer ik het signaal voor het koolstoffilter?

In de recirculatieversie activeert u het signaal door de afzuigkap uit te schakelen en vervolgens de toetsen 1 en 4 tegelijkertijd gedurende 3 seconden ingedrukt te houden. De lampjes L1 en L2 knipperen ter bevestiging. Om uit te schakelen, voert u dezelfde handeling uit.

Hoe gebruik ik de timer?

Druk op toets 4 om de timer te activeren. De afzuigkap wordt automatisch uitgeschakeld na een periode afhankelijk van de snelheid: 20 min (snelheid 1), 15 min (snelheid 2), 10 min (snelheid 3), 5 min (intensief). Tijdens de timer kunt u op 1 drukken om uit te schakelen of op 2/4 om terug te keren naar een vaste snelheid.

Wat moet ik doen als de afzuigkap stopt en de lampjes L1, L2, L3 achtereenvolgens knipperen?

Dit duidt op een temperatuuralarm. De afzuigkap heeft een te hoge temperatuur gedetecteerd en de motor op snelheid 3 gezet. Wacht tot de temperatuur daalt. Het alarm stopt automatisch. U kunt ook op toets 1 of 2 drukken om deze modus te verlaten.

Hoe vervang ik een LED-lamp?

De lampen zijn van het type LED en moeten worden vervangen door een erkende service. Probeer ze niet zelf te reinigen of te vervangen, tenzij anders vermeld. Neem contact op met de fabrikant.

Kan ik de afzuigkap zonder filter gebruiken?

Nee, gebruik de afzuigkap nooit zonder correct geplaatste filters. Zonder vetfilter kunnen vetten de motor beschadigen. Zonder koolstoffilter in recirculatiemodus worden geuren niet gefilterd.

Wat is het verschil tussen afvoer- en recirculatieversie?

In de afvoerversie wordt de lucht via een kanaal (niet meegeleverd) naar buiten afgevoerd. In de recirculatieversie wordt de lucht na passage door een koolstoffilter (apart aan te schaffen) in de ruimte gerecirculeerd. Voor de afvoerversie verwijdert u het koolstoffilter indien aanwezig.

GEBRUIKSAANWIJZING SUN ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

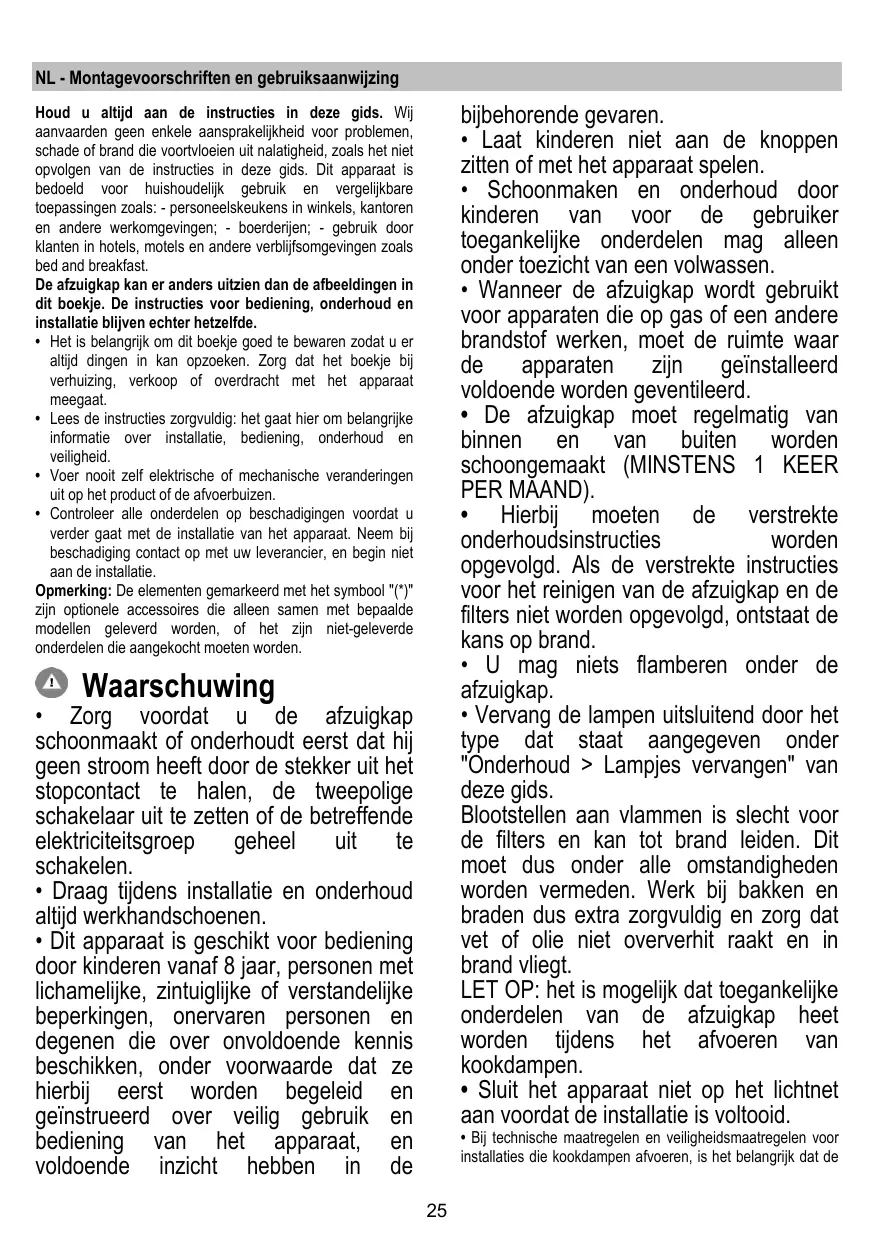

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kunt opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

Opmerking: De elementen gemarkeerd met het symbool (^*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen. - Draag tijdens installatie en onderhoud altijd werkhandschoenen. - Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de

bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lucht mag niet worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst, want anders ontstaat de kans op elektrische schokken, vooral als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch kan worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluiting.

LET OP!

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk bochten (maximale hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50 cm bij een elektrische kookplaat en 65 cm in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie II) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

Attentie! De voedingskabel moet door de bevoegde technische assistentiedienst worden vervangen om ieder risico te voorkomen.

Montage

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installateur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moet sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Werking

4

3

2

1

1 Motor ON/OFF

Door op de toets te drukken gaat de afzuigkap aan op snelheid 1.

Door tijdens de werking op de toets te drukken gaat de afzuigkap op OFF.

2 Snelheidstoename

Door op de toets te drukken schakelt de afzuigkap over van de OFF-stand naar snelheid 1.

Door op de toets te drukken (afzuigkap ON) neemt de snelheid van de motor toe: van snelheid 1 naar de intensieve snelheid.

Bij iedere snelheid gaat het betreffende controlelampje aan.

Snelheid 1 led L1

Snelheid 2 led L2

Snelheid 3 led L3

Intensieve snelheid led L4 (knipperend lampje)

Voor de intensieve zuigkracht is er een timerfunctie. De standaardtijd is 5 minuten, na afloop ervan schakelt de afzuigkap over naar snelheid 2.

Om de functie voor de ingestelde tijd uit te schakelen druk op toets 2, de afzuigkap gaat op stand 1, door op toets 1 te drukken gaat de afzuigkap uit.

3 Lichten ON/OFF

4 Snelheid Timer

5 Signalering werkingsstatus

Snelheid Timer

De timer voor de snelheid wordt geactiveerd door op toets 4 te drukken. Na afloop van de ingestelde tijd gaat de afzuigkap uit.

De tijdsinstelling is op de volgende wijze onderverdeeld:

Snelheid 1 - 20 minuten (knipperend lampje L1)

Snelheid 2 - 15 minuten (knipperend lampje L2)

Snelheid 3 - 10 minuten (knipperend lampje L3)

Intensieve snelheid - 5 minuten (knipperend lampje L4)

Tijdens de werking met timer gaat de afzuigkap UIT door op toets 1 te drukken. Door op toets 2 of op toets 4 te drukken keert de kap terug naar de ingestelde snelheid.

Vetfilter signalering

Na 40 werkuren gaat het lampje L5 aan.

Als deze signalering verschijnt, moet het geïnstalleerde vetfilter gereinigd worden.

Om de signalering te resetten, houd 3 seconden lang de toets 1 ingedrukt.

Koolstoffilter signalering

Na 160 werkuren gaat het lampje L5 knipperen.

Als deze signalering verschijnt, moet het geïnstalleerde koolstoffilter vervangen worden.

Om de signalering te resetten houd 3 seconden lang de toets 1 ingedrukt.

In het geval van een gelijktijdige signalering van beide filters, signaleert het lampje L5 achter elkaar de alarmen door 3 seconden aan te blijven en vervolgens 3 maal te knipperen.

De reset geschiedt door 2 maal de boven beschreven procedure uit te voeren.

De eerste keer worden de signalering van het vetfilter gereset, de tweede keer de signalering van het koolstoffilter.

In de standaard modus is de koolstoffilter signalering niet actief.

Indien de afzuigkap als filterend apparaat wordt gebruikt moet de koolstoffilter signalering geactiveerd worden.

Activering van de koolstoffilter signalering:

Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1 en 4, 3 seconden lang, ingedrukt.

De lampjes L1 en L2 knipperen 5 seconden lang.

Uitschakeling van de koolstoffilter signalering:

Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1 en 4, 3 seconden lang, ingedrukt.

Het lampje L1 knippert 2 seconden lang.

Temperatuur alarm

De kap is voorzien van een temperatuursensor die de motor op snelheid 3 inschakelt als de temperatuur, in de buurt van de bedieningen, te hoog is.

De alarmtoestand wordt aangegeven door het achter elkaar knipperen van de lampjes L1, L2, L3.

Deze toestand blijft voortbestaan totdat de temperatuur onder de alarmgrens daalt.

Om deze modus te verlaten, drukt u op toets 1 of toets 2.

Om de 30 seconden controleert de sensor de omgevingstemperatuur in de buurt van de display.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb. 9-24

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat) afb. 23

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden.

Verwijder de vetfilters.

Plaats de koolstoffilters over de motor.

Lijn pinnen R op de kap uit met de openings S. Draai ze vervolgens met de klok mee vast.

Om de koolfilters te verwijderen, doet u het omgekeerde.

Zet de vetfilters weer terug.

Vervanging lampjes afb.25

De kap is voorzien van een verlichtingssysteem gebaseerd op de LED-technologie.

De LED's zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90%.

Om de lampen te vervangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.

Technisch korset

Tazalay

Tazalay en de wasmachine

Sommige onderdelen kunnen worden verwijderd.

Het korset of de tazalay van het korset

PAS OP! Er zijn scherpe randen

Let op uw vingers. CNPTTI

PAS OP!

MaCy3rici

9-24 cypert

Volg de instructies voor het wassen van het korset.

De filters moeten na elke wasbeurt worden schoongemaakt of vervangen, afhankelijk van de temperatuur en de hoeveelheid wasgoed. (Of het filter schoonmaken, als u dat wilt, voordat u het korset opbergt).

Het kleine tazalay-filter kan met de wasmachine worden gebruikt. Maar de tazalay moet apart worden gewassen.

Om de maCy3rici te verwijderen, trekt u de bevestigingsriem aan.

Kemip cy3riw (Tek cy3riw-copfbiw TypiHde)

23 cypert

Ac nicipren Ke3de xapamcb13 nicti yctan kanaDbI.

Kemip fInbtpinH KaHbIybl, acyHIN Typi MeH KEmip fInbtpinH xMyeni Ta3anaHbIyblHa 6aJnAhlctbl y3aK ayKaBt KOndaHFaHHan KeiH 60anaBl. KaHdai XaFdai 60MaCbln, KapTpNdxDi KeiHne 4 aiaBHL ayBCTbpln Tpy Kaxket (HeMece fInbtpinH KaHbIFn HnDnKaTOp XyNeci, erep C3iHn MoeJIiH3re OphATbnfah 60anca, ayBCTbpybln Kaxket EKeHIN KOpCtKeH XaFdaJa).

JyyfHa HemeCe KaNbHa KaTiptpyre BOJMAHdbl.
