SUN - Digestoř ELICA - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	ELICA
Model	SUN
Napájení	220-240 V ~ 50 Hz
Počet rychlostí	3 rychlosti + 1 intenzivní (časovaná)
Ovládání	Elektronická tlačítka s kontrolkami
Časovač	Ano, nastavitelný: 20 min (rychlost 1), 15 min (rychlost 2), 10 min (rychlost 3), 5 min (intenzivní)
Signál nasycení tukového filtru	Kontrolka L5 svítí po 40 hodinách provozu
Signál nasycení uhlíkového filtru	Kontrolka L5 bliká po 160 hodinách (aktivováno v režimu recirkulace)
Teplotní alarm	Ano, automaticky aktivuje rychlost 3 při nadměrné teplotě
Minimální instalační vzdálenost (elektrický sporák)	50 cm
Minimální instalační vzdálenost (plynový sporák)	65 cm (nebo dle pokynů výrobce sporáku)
Tukový filtr	Kovový, omyvatelný v myčce nádobí (jemně)
Uhlíkový filtr	Neomyvatelný, vyměňovat max. každé 4 měsíce
Čištění vnějších povrchů	Vlhký hadřík s neutrálním tekutým detergentem. Nepoužívat alkohol ani abrazivní prostředky.
Osvětlení	LED, výměna autorizovaným servisem
Verze	Odsávací (venkovní odvod) nebo Filtrační (recirkulace)
Typ instalace	Nástěnná nebo stropní
Automatické vypnutí	Ano, pomocí časovače
Resetování signálů	Podržte tlačítko 1 stisknuté po dobu 3 sekund
Aktivace signálu uhlíkového filtru	Odsavač vypnutý, podržte tlačítka 1 a 4 stisknutá po dobu 3 sekund
Certifikace	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Často kladené otázky - SUN ELICA

Jaká je minimální vzdálenost mezi odsavačem a sporákem?

Pro elektrický sporák je minimální vzdálenost 50 cm; pro plynový nebo kombinovaný sporák je to 65 cm (nebo více, pokud výrobce specifikuje).

Jak čistit odsavač?

Čistěte vnější povrchy vlhkým hadříkem a neutrálním tekutým detergentem. Nepoužívejte alkohol, abrazivní prostředky ani nástroje. Kovový tukový filtr se myje ručně nebo v myčce na nízkou teplotu. Uhlíkový filtr se nečistí, musí se vyměnit.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce, nebo když se objeví signál nasycení (blikající kontrolka L5). Nelze ho prát.

Co znamená svítící kontrolka L5?

Trvale svítící kontrolka L5 znamená, že je tukový filtr nasycen (po 40 hodinách provozu). Je třeba ho vyčistit. Pokud bliká, jedná se o uhlíkový filtr (po 160 hodinách). V obou případech proveďte čištění nebo výměnu a poté resetujte podržením tlačítka 1 po dobu 3 sekund.

Jak aktivovat signál uhlíkového filtru?

Ve filtrační verzi (recirkulace) aktivujte signál vypnutím odsavače a současným stisknutím tlačítek 1 a 4 na 3 sekundy. Kontrolky L1 a L2 blikají pro potvrzení. Pro deaktivaci proveďte stejný postup.

Jak používat časovač?

Stiskněte tlačítko 4 pro aktivaci časovače. Odsavač se automaticky vypne po prodlevě podle rychlosti: 20 min (rychlost 1), 15 min (rychlost 2), 10 min (rychlost 3), 5 min (intenzivní). Během časovače můžete stisknout 1 pro vypnutí nebo 2/4 pro návrat na pevnou rychlost.

Co dělat, když se odsavač zastaví a kontrolky L1, L2, L3 blikají v sekvenci?

To znamená teplotní alarm. Odsavač detekoval příliš vysokou teplotu a přepnul motor na rychlost 3. Počkejte, až teplota klesne. Alarm se sám vypne. Můžete také stisknout tlačítka 1 nebo 2 pro opuštění tohoto režimu.

Jak vyměnit LED žárovku?

Žárovky jsou typu LED a musí být vyměněny autorizovaným servisem. Nepokoušejte se je čistit nebo vyměňovat sami, pokud není uvedeno jinak. Kontaktujte výrobce.

Mohu použít odsavač bez filtru?

Ne, nikdy nepoužívejte odsavač bez správně namontovaných filtrů. Bez tukového filtru může tuk poškodit motor. Bez uhlíkového filtru v režimu recirkulace nebudou pachy filtrovány.

Jaký je rozdíl mezi odsávací a filtrační verzí?

V odsávací verzi je vzduch odváděn ven potrubím (není součástí). Ve filtrační verzi je vzduch recirkulován v místnosti po průchodu uhlíkovým filtrem (k zakoupení zvlášť). U odsávací verze odstraňte uhlíkový filtr, je-li přítomen.

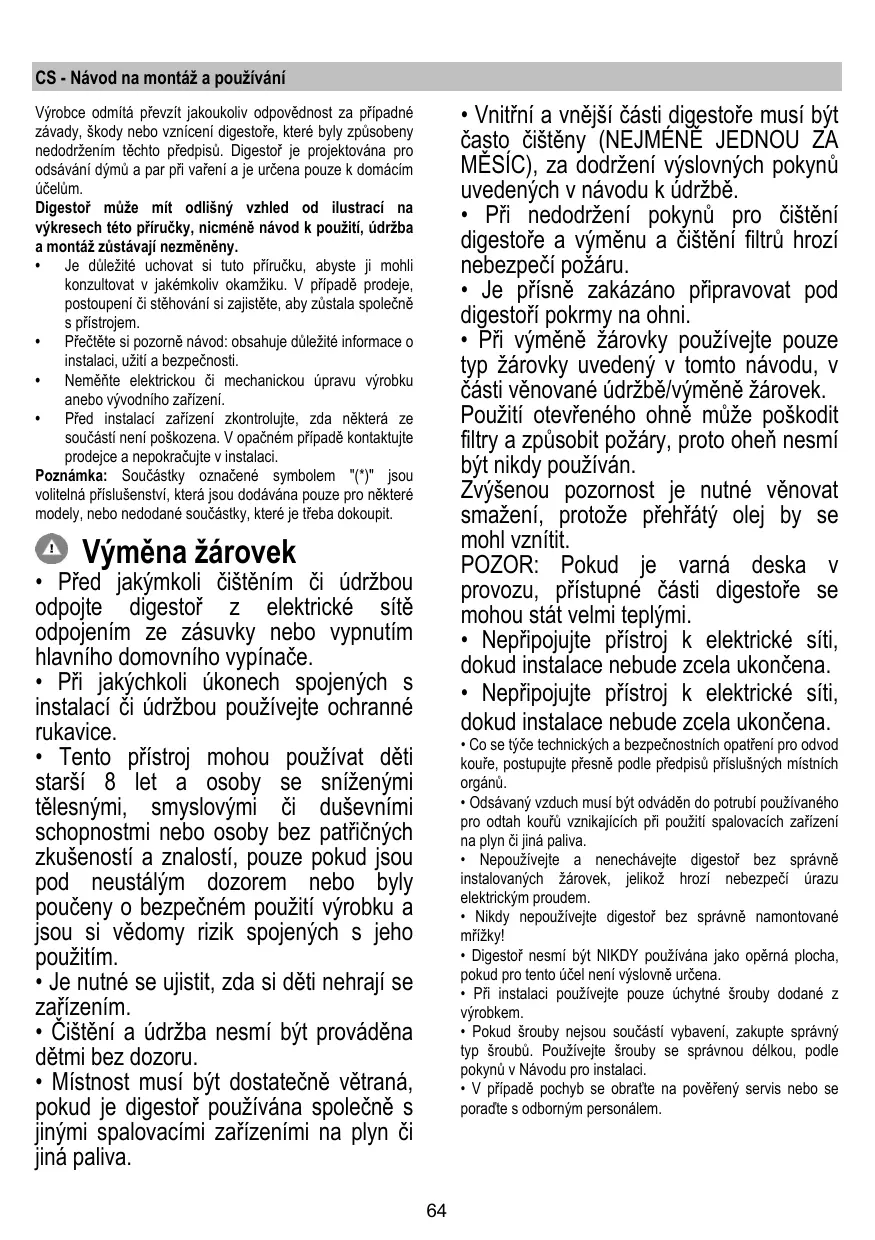

NÁVOD K OBSLUZE SUN ELICA

CS Návod na montáž a používání

SK Návod k montáži a použiti

Výrobce odmítá přijmout jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán. Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit. POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěném uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající platným normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvoupólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

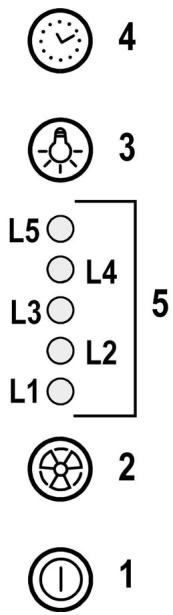

Provoz

1 motor ON/OFF

Stisknutím tlačítka se digestoř uvádí do rychlosti 1.

Stisknutím tlačítka během provozu digestoř přechází do stavu OFF.

2 Zvýšení rychlosti

Stisknutím tlačítka digestoř přechází ze stavu OFF na rychlost 1.

Stisknutím tlačítka (digestoř ve stavu ON) se zvyšuje rychlost motoru z rychlosti 1 na rychlost intenzivní.

Každé rychlosti odpovídá rozsvícení příslušné diody.

Rychlost 1 dioda L1

Rychlost 2 dioda L2

Rychlost 3 dioda L3

Intenzivní rychlost dioda L4 (bliká)

Intenzivní rychlost je časově omezena. Standardní doba provozu je 5 minut, po uplynutí této doby se digestoř přepne na rychlost 2.

Pro vypnutí funkce před uplynutím časového limitu stiskněte tlačítko 2, digestoř se přepne na rychlost 1. Stisknutím tlačítka 1 se digestoř vypne.

3 Osvětlení ON/OFF 4 Časovač rychlosti 5 Indikátor stavu provozu

Časovač rychlosti

Časovač rychlosti se spustí stisknutím tlačítka L4. Po uplynutí nastaveného času se digestoř vypne.

Časovač je rozdělen následovně:

Rychlost 1 – 20 minut (dioda L1 bliká)

Rychlost 2 – 15 minut (dioda L2 bliká)

Rychlost 3 – 10 minut (dioda L3 bliká)

Intenzivní rychlost – 5 minut (dioda L4 bliká)

Pokud během časovaného provozu stisknete tlačítko 1, digestoř se vypne. Pokud stisknete tlačítko 2 nebo tlačítko 4, digestoř se vrátí na nastavenou rychlost.

Signalizace filtru proti mastnotám

Po 40 hodinách provozu se rozsvítí dioda L5.

Když se objeví tato signalizace, instalovaný filtr proti mastnotám musí být umyt.

K opětovnému nastavení signalizace musí být tlačítko 1 stlačeno po dobu 3".

Signalizace filtru s uhlíkem

Po 160 hodinách provozu dioda L5 bliká.

Když se objeví tato signalizace, instalovaný filtr s uhlíkem musí být vyměněn.

K opětovnému nastavení signalizace musí být tlačítko 1 stlačeno po dobu 3".

V případě současné signalizace obou filtrů bude dioda L5 střídavě ukazovat poplachy rozsvícením po dobu 3" a následně bude blikat 3krát.

Opětovné nastavení proběhne dvojnásobným provedením výše popsané procedury.

První provedení opět nastavuje signalizaci filtru proti mastnotám, druhé provedení opět nastavuje signalizaci filtru s uhlíkem.

V modalitě standard signalizace filtru s uhlíkem není aktivní.

V případě, že se digestoř použije ve filtrující verzi, je nezbytné autorizovat signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Postavte digestoř do pozice OFF a stiskněte současně tlačítka 1 a 4 po dobu 3".

Diody L1 a L2 budou blikat po dobu 5".

Odstavení signalizace filtru uhlíkem:

Postavte digestoř do polohy OFF a stiskněte současně tlačítka 1 a 4 po dobu 3 sekund.

Dioda L1 bude blikat po dobu 2 sekund.

Alarm teploty

Digestoř je vybavena tepelným čidlem, které uvádí motor do rychlosti 3 v případě, že teplota v zóně ovladačů je příliš vysoká.

Poplašný stav je vyznačen postupným blikáním diod L1, L2, L3.

Tato situace zůstává až do okamžiku, kdy teplota sestoupí pod poplašnou mez.

Je možné vyjít z tohoto režimu stisknutím tlačítka 1 nebo 2.

Čidlo ověřuje teplotu v zóně displeje každých 30 sekund.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 9-24

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí výbavy vlastního modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a krátkém programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtrů proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtru - pokud je součástí výbavy vlastního modelu - vyznačuje tuto potřebu).

NESMÍ být umýván či regenerován.

Vyjměte filtry proti mastnotám.

Namontujte filtry kryjící motor.

Ověřte si, zda čepy R na dopravníku se kryjí s očnicemi S, pak otáčejte ve směru hodinových ručiček až do zarážky anebo

K demontáži postupujte opačným způsobem.

Nasaďte opět filtry proti mastnotám.

Výměna žárovek

Obr. 25

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční světla a umožňují úspory 90% elektrické energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odtahové potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Elektrické napojenie

Stlačením tlačidla, odsávač pary sa spustí rýchlosťou 1.

Stlačením tlačidla počas prevádzky, odsávač pary prejde do rýchlosti OFF.

2 Zvýšenie rýchlosti

Stlačením tlačidla, odsávač pary prejde zo stavu OFF do rýchlosti 1.

Stlačením tlačidla (odsávač pary v stave ON) sa zvýši rýchlosť motora z rýchlosti 1 na intenzívnu.

Každej rýchlosti zodpovedá zasvietenie príslušnej kontrolky LED.

Rýchlosť 1 – kontrolka LED L1

Rýchlosť 2 – kontrolka LED L2

Rýchlosť 3 – kontrolka LED L3

Intenzívna rýchlosť – kontrolka LED L4 (blikajúca)

Intenzivní rychlost je časovaná. Standardní časování je 5', po jeho uplynutí odsavač par umístí na rychlost 2.

Pro deaktivaci funkce před uplynutím času stiskněte tlačítko 2, odsavač par se umístí do rychlosti 1, stisknutím tlačítka 1 se odsavač par vypne.

3 ON/OFF světla 4 Časování rychlosti 5 Indikátor provozního stavu

Časování rychlosti

Časování rychlosti se uvede do chodu stisknutím tlačítka 4, po uplynutí načasované doby se odsavač par vypne.

Rychlost 1 - 20 minut (kontrolka LED L1 bliká)

Rychlost 2 - 15 minut (kontrolka LED L2 bliká)

Rychlost 3 - 10 minut (kontrolka LED L3 bliká)

Intenzivní rychlost - 5 minut (kontrolka LED L4 bliká)

V případě signalizace současně obou filtrů bude kontrolka LED L5 střídavě indikovat alarm tak, že zůstane svítit na 3" a následně bude blikat 5 krát.

Musí být čištěn jednou za měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorní na tuto nutnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Umytím v myčce se protitukový filtr může odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.

Pro odpojení protitukových filtrů potáhněte za pružinový háček.

Odmontovat protitukové filtry.

Namontovat filtr tak, aby se pokryl motor.

Zkontrolujte, aby kolíky R na doprovodu odpovídaly otvorům S, nakonec pootočte ve směru hodinových ručiček až do zablokování.

nebo

Znovu namontujte protitukový filtr.

Výměna žárovek

Obr. 25

Odsavač páry je vybaven systémem osvětlení založeným na technologii LED.

Pro výměnu lampy kontaktujte autorizované servisní středisko náhradních dílů.
