Tipo de produto	Coifa exaustora
Marca	ELICA
Modelo	SUN
Alimentação	220-240 V ~ 50 Hz
Número de velocidades	3 velocidades + 1 intensiva (temporizada)
Comando	Teclas eletrônicas com indicadores luminosos
Temporização	Sim, ajustável: 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3), 5 min (intensiva)
Sinal de saturação do filtro antigordura	Indicador L5 aceso após 40 horas de funcionamento
Sinal de saturação do filtro de carvão	Indicador L5 piscando após 160 horas (ativado no modo recirculação)
Alarme de temperatura	Sim, ativa automaticamente a velocidade 3 se temperatura excessiva
Distância mínima de instalação (fogão elétrico)	50 cm
Distância mínima de instalação (fogão a gás)	65 cm (ou conforme instruções do fabricante do fogão)
Filtro antigordura	Metálico, lavável na lava-louças (delicado)
Filtro de carvão	Não lavável, substituir a cada 4 meses no máximo
Limpeza externa	Pano úmido com detergente líquido neutro. Não usar álcool nem abrasivos.
Iluminação	LED, substituição por serviço autorizado
Versão	Exaustora (evacuação externa) ou Filtrante (recirculação)
Tipo de instalação	Parede ou teto
Desligamento automático	Sim, via temporização
Reinicialização dos sinais	Manter a tecla 1 pressionada por 3 segundos
Ativação do sinal do filtro de carvão	Coifa desligada, manter teclas 1 e 4 pressionadas por 3 segundos
Certificações	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Perguntas frequentes - SUN ELICA

Qual é a distância mínima entre a coifa e o fogão?

Para um fogão elétrico, a distância mínima é de 50 cm; para um fogão a gás ou misto, é de 65 cm (ou mais se especificado pelo fabricante).

Como limpar a coifa?

Limpe o exterior com um pano úmido e detergente líquido neutro. Não use álcool, produtos abrasivos ou ferramentas. O filtro antigordura metálico lava-se à mão ou na lava-louças em baixa temperatura. O filtro de carvão não se limpa, deve ser substituído.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído no máximo a cada 4 meses, ou quando o sinal de saturação (indicador L5 piscando) aparecer. Não pode ser lavado.

O que significa o indicador L5 aceso?

O indicador L5 aceso fixo indica que o filtro antigordura está saturado (após 40 horas de funcionamento). Deve ser limpo. Se piscar, trata-se do filtro de carvão (após 160 horas). Em ambos os casos, proceda à limpeza ou substituição e reinicie mantendo a tecla 1 pressionada por 3 segundos.

Como ativar o sinal do filtro de carvão?

Na versão filtrante (recirculação), ative o sinal desligando a coifa, em seguida mantendo pressionadas simultaneamente as teclas 1 e 4 por 3 segundos. Os indicadores L1 e L2 piscam para confirmar. Para desativar, faça a mesma operação.

Como usar a temporização?

Pressione a tecla 4 para ativar a temporização. A coifa desligará automaticamente após um tempo conforme a velocidade: 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3), 5 min (intensiva). Durante a temporização, você pode pressionar 1 para desligar ou 2/4 para voltar a uma velocidade fixa.

O que fazer se a coifa parar e os indicadores L1, L2, L3 piscarem em sequência?

Isso indica um alarme de temperatura. A coifa detectou uma temperatura muito alta e colocou o motor na velocidade 3. Aguarde a temperatura diminuir. O alarme para automaticamente. Você também pode pressionar as teclas 1 ou 2 para sair deste modo.

Como substituir uma lâmpada LED?

As lâmpadas são do tipo LED e devem ser substituídas por um serviço de assistência técnica autorizado. Não tente limpá-las ou substituí-las você mesmo, salvo indicação contrária. Entre em contato com o fabricante.

Posso usar a coifa sem filtro?

Não, nunca use a coifa sem os filtros corretamente montados. Sem o filtro antigordura, as gorduras podem danificar o motor. Sem o filtro de carvão na versão recirculação, os odores não serão filtrados.

Qual é a diferença entre a versão exaustora e filtrante?

Na versão exaustora, o ar é evacuado para o exterior através de um duto (não fornecido). Na versão filtrante, o ar é recirculado no ambiente após passar por um filtro de carvão (a ser comprado separadamente). Para a versão exaustora, remova o filtro de carvão se presente.

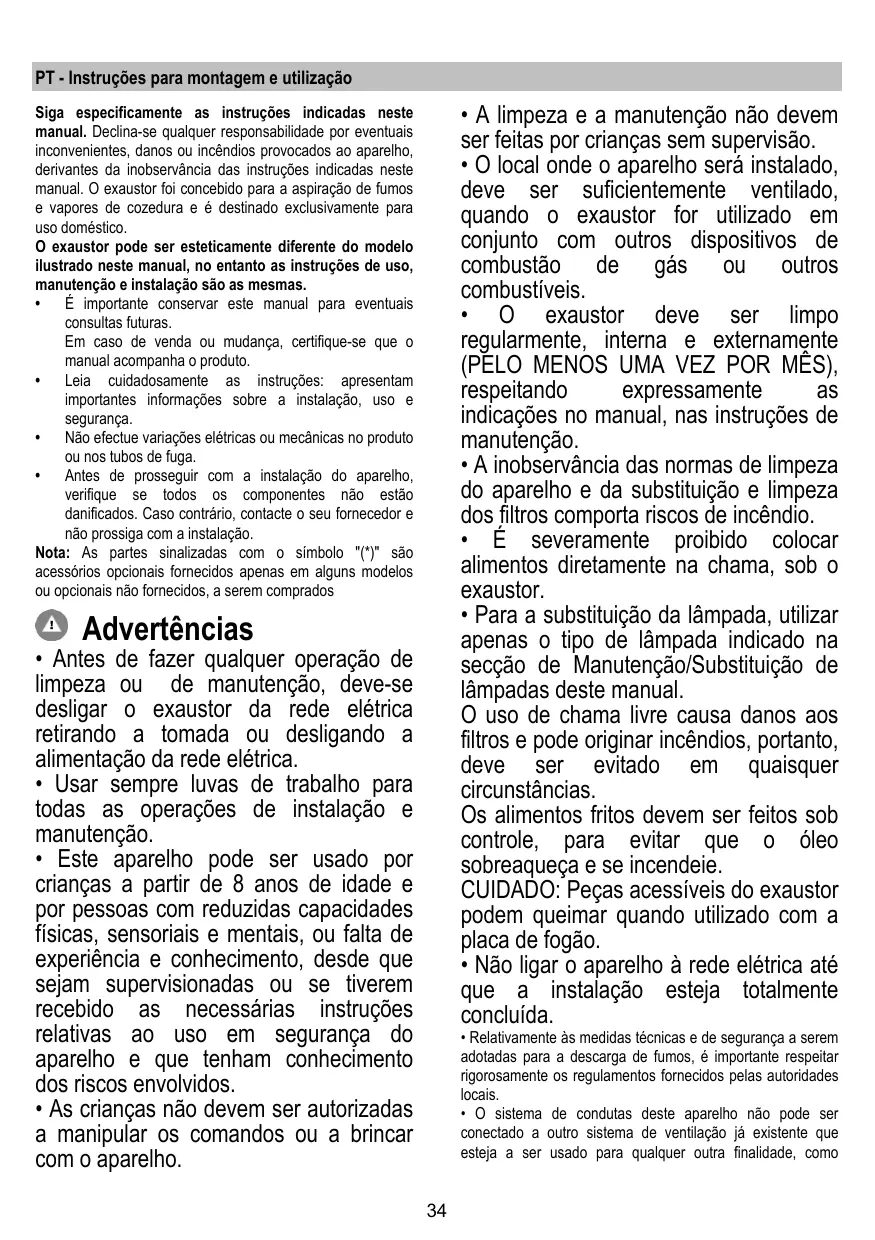

MANUAL DE UTILIZADOR SUN ELICA

Instruções para montagem e utilização

Siga inicialmente as instruções para a evacuação de fumos e vapores de cozedura. Este aparelho é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia atentamente as instruções: elas fazem parte do aparelho. Guarde-as consigo.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como

descarga de fumes de aparelhos a gás ou outros combustíveis.

• Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, compre o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizada ou técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está em conformidade com a Diretiva 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, você estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamentos elétricos e eletrônicos.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o departamento da sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

Ligue o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade apenas em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C ). ! Evitar alterações drásticas da seção do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo após a instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo após a instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizado, de modo a prevenir qualquer risco.

Montagem

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto, é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

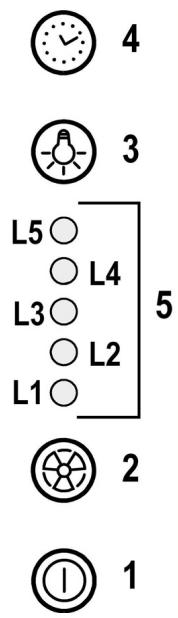

Funcionamento

1 ON/OFF motor

Ao pressionar o botão, o exaustor acende-se na velocidade 1.

Ao pressionar o botão durante o funcionamento, o exaustor passa ao estado OFF.

2 Aumento velocidade

Ao pressionar o botão, o exaustor passa do estado OFF à velocidade 1.

Ao pressionar o botão (exaustor no estado ON) é aumentada a velocidade do motor da velocidade 1 à intensiva.

A cada velocidade corresponde a ligação do respectivo LED.

Velocidade 1 led L1

Velocidade 2 led L2

Velocidade 3 led L3

Velocidade intensiva led L4 (a piscar)

A velocidade intensa é temporizada. A temporização padrão é de 5', no final da qual o exaustor posiciona-se na velocidade 2.

Para desativar a função antes do tempo terminal pressione o botão 2, o exaustor posiciona-se na velocidade 1, ao pressionar o botão 1 o exaustor desliga-se.

3 ON/OFF luzes

4 Temporização velocidade 5 Indicador do estado de funcionamento

Temporização velocidade

A temporização das velocidades habilita-se ao pressionar o botão 4, quando a temporização termina o exaustor desliga-se.

A temporização é dividida da seguinte maneira:

Durante o funcionamento temporizado pressionando a tecla 1 o exaustor desliga-se, se pressionar a tecla 2 ou a tecla 4 o exaustor volta à velocidade programada.

Sinalização do FILTRO antigorduras

Após 40 horas de funcionamento os led L5 acendem-se

Quando aparece esta sinalização o FILTRO das gorduras instalado necessita de ser lavado.

Para reiniciar a sinalização, mantenha pressionado o botão 1 por 3 segundos.

Sinalização do FILTERS VELHO

Após 160 horas de funcionamento, os LEDs L5 piscam.

Quando esta sinalização aparece, o filtro instalado deve ser substituído.

Para reiniciar a sinalização, mantenha pressionado o botão 1 por 3 segundos.

No caso de sinalização simultânea de outros filtros, os LEDs L5 indicarão alternadamente os alarmes, ficando acesos por 3 segundos e piscando sucessivamente por 3 vezes.

Para reiniciar, deve-se efetuar 2 vezes o processo acima descrito.

A primeira vez reinicia a sinalização do filtro de gorduras, a segunda reinicia a sinalização do filtro de carvões.

Na modalidade padrão, a sinalização FILTERS não está ativa.

Caso se utilize o exaustor na versão filtrante, é necessário habilitar a sinalização do filtro de carvões.

Ativação da sinalização do FILTERS:

Posicione o exaustor em OFF e mantenha pressionados simultaneamente os botões 1 e 4 por 3 segundos.

Os LEDs L1 e L2 piscam por 5 segundos.

Desativação da sinalização do FILTERS:

Posicione o exaustor em OFF e mantenha pressionados simultaneamente os botões 1 e 4 por 3 segundos.

O LED L1 pisca por 2 segundos.

Alarme de Temperatura

O exaustor está equipado com um sensor de temperatura que ativa o motor na velocidade 3 caso a temperatura na zona de comandos seja demasiado elevada.

A condição de alarme é indicada com o piscar em sequência dos LEDs L1, L2, L3.

Esta condição permanece até que a temperatura desça abaixo do limite de alarme.

Pode-se sair desta modalidade pressionando a tecla 1 ou 2. A cada 30 segundos, o sensor verifica a temperatura ambiente da zona do display.

Manutenção

Limpeza

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 23

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Retire os filtros de gordura.

Monte os filtros de cobertura do motor.

Certifique-se de que os pernos R do transporte correspondem às aberturas S; em seguida, rode no sentido dos ponteiros do relógio até bloquear.

Para desmontar, siga a ordem inversa.

Monte novamente os filtros de gordura.

Substituição das lâmpadas

Fig. 25

A coifa é dotada de um sistema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviços autorizado de peças de reposição.

A conservação deste aparelho deve ser feita conforme as instruções deste manual. Não nos responsabilizamos por eventuais danos, erros ou prejuízos causados pela não observância das instruções deste manual. O aparelho destina-se à eliminação de fumos e vapores de cozinha e foi concebido exclusivamente para uso doméstico.

O aparelho pode apresentar diferenças em relação aos desenhos deste manual. No entanto, as instruções de uso, manutenção e instalação permanecem as mesmas.

É importante guardar este manual para que possa consultá-lo sempre que precisar! Em caso de venda, empréstimo ou transferência, certifique-se de que o aparelho é entregue com o manual! Leia atentamente as instruções: elas contêm informações importantes para a instalação e uso do produto e para a segurança. Não permita que pessoas não qualificadas façam alterações elétricas ou mecânicas no aparelho ou nos acessórios! Verifique se a instalação do aparelho está correta e se todos os acessórios não sofreram danos. Em caso de dúvida, consulte o técnico ou o serviço de assistência antes de prosseguir com a instalação.

EN/IEC 60335-2- EN/IEC 60335-1:

.EN/IEC62233,31

EN/IEC 61591; ISO 5167-1; ISO :5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC

60704-2-13; EN/IEC 60704-3; ISO 3741; EN

50564; IEC 62301.
