Typ produktu	Okap kuchenny
Marka	ELICA
Model	SUN
Zasilanie	220-240 V ~ 50 Hz
Liczba prędkości	3 prędkości + 1 intensywna (czasowa)
Sterowanie	Przyciski elektroniczne z diodami
Wyłącznik czasowy	Tak, regulowany: 20 min (prędkość 1), 15 min (prędkość 2), 10 min (prędkość 3), 5 min (intensywna)
Sygnalizacja nasycenia filtra przeciwtłuszczowego	Lampka L5 świeci po 40 godzinach pracy
Sygnalizacja nasycenia filtra węglowego	Lampka L5 miga po 160 godzinach (aktywowana w trybie recyrkulacji)
Alarm temperatury	Tak, automatycznie włącza prędkość 3 przy zbyt wysokiej temperaturze
Minimalna odległość montażu (kuchenka elektryczna)	50 cm
Minimalna odległość montażu (kuchenka gazowa)	65 cm (lub zgodnie z instrukcjami producenta kuchenki)
Filtr przeciwtłuszczowy	Metalowy, zmywalny w zmywarce (delikatny)
Filtr węglowy	Nie nadaje się do mycia, wymieniać max co 4 miesiące
Czyszczenie zewnętrzne	Wilgotna szmatka z neutralnym płynnym detergentem. Nie używać alkoholu ani środków ściernych.
Oświetlenie	LED, wymiana przez autoryzowany serwis
Wersja	Odciągowa (wyprowadzenie na zewnątrz) lub Filtracyjna (recyrkulacja)
Rodzaj montażu	Ścienny lub sufitowy
Automatyczne wyłączanie	Tak, przez wyłącznik czasowy
Resetowanie sygnałów	Przytrzymać przycisk 1 przez 3 sekundy
Aktywacja sygnału filtra węglowego	Wyłączony okap, przytrzymać przyciski 1 i 4 przez 3 sekundy
Certyfikaty	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Często zadawane pytania - SUN ELICA

Jaka jest minimalna odległość między okapem a kuchenką?

Dla kuchenki elektrycznej minimalna odległość wynosi 50 cm; dla kuchenki gazowej lub mieszanej wynosi 65 cm (lub więcej, jeśli określono przez producenta).

Jak wyczyścić okap?

Wyczyść zewnętrzną część wilgotną szmatką i neutralnym płynnym detergentem. Nie używaj alkoholu, środków ściernych ani narzędzi. Metalowy filtr przeciwtłuszczowy można myć ręcznie lub w zmywarce w niskiej temperaturze. Filtr węglowy nie nadaje się do mycia, należy go wymienić.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymienić maksymalnie co 4 miesiące lub gdy pojawi się sygnał nasycenia (migająca lampka L5). Nie nadaje się do mycia.

Co oznacza świecąca lampka L5?

Stałe świecenie lampki L5 oznacza, że filtr przeciwtłuszczowy jest nasycony (po 40 godzinach pracy). Należy go wyczyścić. Jeśli miga, dotyczy filtra węglowego (po 160 godzinach). W obu przypadkach wykonaj czyszczenie lub wymianę, a następnie zresetuj, przytrzymując przycisk 1 przez 3 sekundy.

Jak aktywować sygnał filtra węglowego?

W wersji filtracyjnej (recyrkulacja) aktywuj sygnał, wyłączając okap, a następnie przytrzymując jednocześnie przyciski 1 i 4 przez 3 sekundy. Lampki L1 i L2 migają, aby potwierdzić. Aby dezaktywować, wykonaj tę samą czynność.

Jak używać wyłącznika czasowego?

Naciśnij przycisk 4, aby włączyć wyłącznik czasowy. Okap wyłączy się automatycznie po czasie zależnym od prędkości: 20 min (prędkość 1), 15 min (prędkość 2), 10 min (prędkość 3), 5 min (intensywna). Podczas pracy wyłącznika czasowego możesz nacisnąć 1, aby wyłączyć, lub 2/4, aby wrócić do stałej prędkości.

Co zrobić, jeśli okap zatrzyma się, a lampki L1, L2, L3 migają sekwencyjnie?

Oznacza to alarm temperatury. Okap wykrył zbyt wysoką temperaturę i włączył silnik na prędkość 3. Odczekaj, aż temperatura spadnie. Alarm wyłączy się automatycznie. Możesz też nacisnąć przyciski 1 lub 2, aby wyjść z tego trybu.

Jak wymienić lampę LED?

Lampy są typu LED i muszą być wymieniane przez autoryzowany serwis. Nie próbuj ich czyścić ani wymieniać samodzielnie, chyba że wskazano inaczej. Skontaktuj się z producentem.

Czy mogę używać okapu bez filtra?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanych filtrów. Bez filtra przeciwtłuszczowego tłuszcze mogą uszkodzić silnik. Bez filtra węglowego w wersji recyrkulacji zapachy nie będą filtrowane.

Jaka jest różnica między wersją odciągową a filtracyjną?

W wersji odciągowej powietrze jest usuwane na zewnątrz przez przewód (niedostarczony). W wersji filtracyjnej powietrze jest ponownie wprowadzane do pomieszczenia po przejściu przez filtr węglowy (do kupienia osobno). W wersji odciągowej usuń filtr węglowy, jeśli jest obecny.

INSTRUKCJA OBSŁUGI SUN ELICA

PL Instrukcja montażu i obsługi

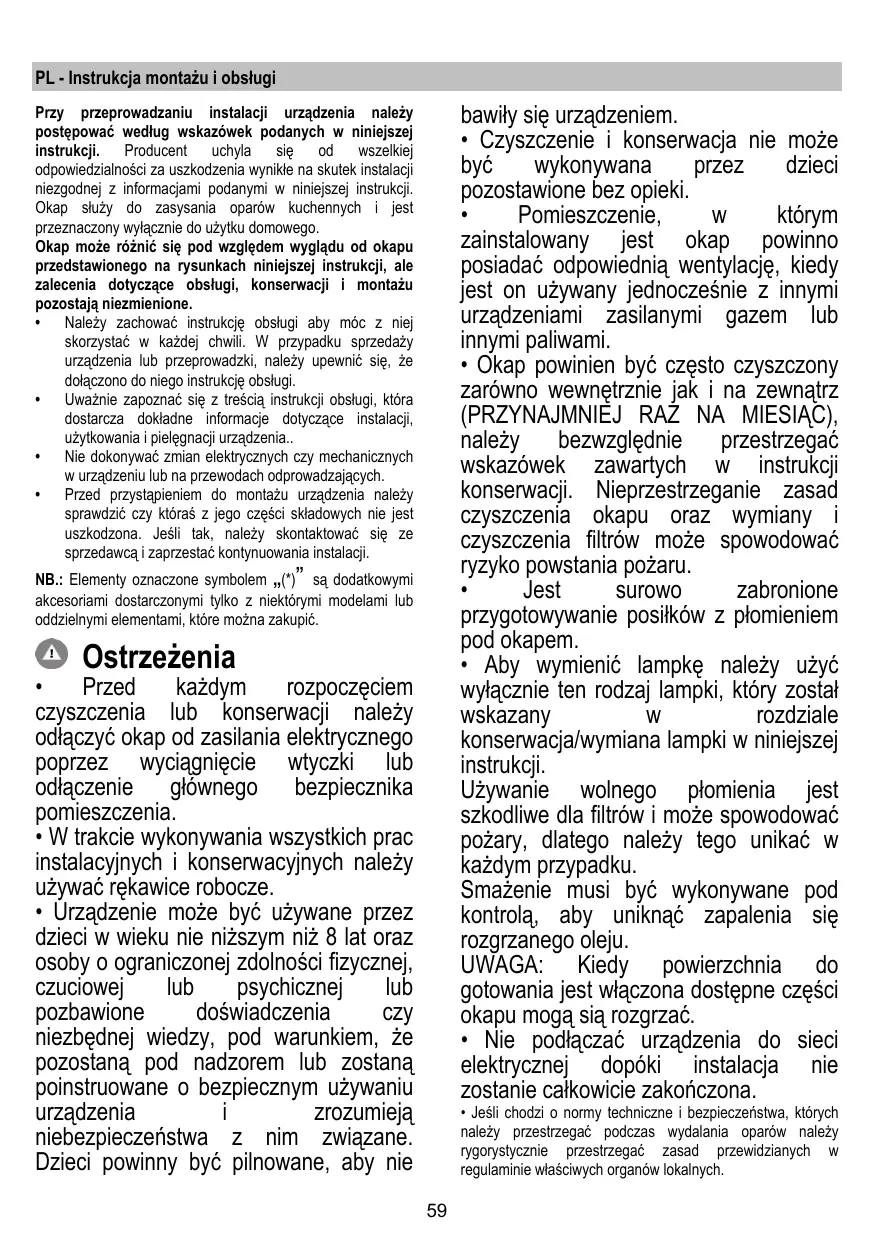

PL - Instrukcja montażu i obsługi

Przy przechowywaniu i instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładnych informacji dotyczących instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach doprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któryś z jego składników nie jest uszkodzony. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem (N*) są dodatkowymi akcesoriami dostarczonymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia. W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane.

Dzieci powinny być pilnowane, aby nie

bawiły się urządzeniem.

• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki.
• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być czyszczony zarówno wewnętrznie, jak i na zewnątrz (przynajmniej raz na miesiąc). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany filtrów może spowodować ryzyko powstania pożaru. Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożar, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być odprowadzane do kanału używanego do wydalania oparów wytworzonych przy urządzeniach spalania gazów lub innych paliw.
• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może powodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami czyszczenia miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;

EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenia można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łącznikowego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łącznikowego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łącznikowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratkę w górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Podłączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy zawsze upewnić się, czy przewód zasilający jest prawidłowo zamontowany.

Uwaga! Jeżeli przewód zasilający nieodłączny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

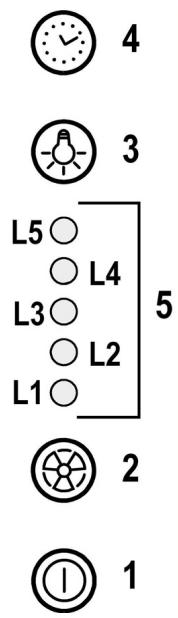

Działanie okapu

1 ON/OFF silnika

Wciskając przycisk, okap uruchamia się przy prędkości 1.

Wciskając przycisk w trakcie funkcjonowania, okap przechodzi do stanu OFF.

2 Zwiększenie prędkości

Wciskając przycisk, okap przechodzi ze stanu OFF do prędkości 1.

Wciskając przycisk (okap w pozycji ON), zwiększa się prędkość silnika z prędkości 1 do prędkości intensywnej.

Każdej prędkości odpowiada włączenie odpowiedniego LED.

Prędkość 1 – LED L1

Prędkość 2 – LED L2

Prędkość 3 – LED L3

Prędkość intensywna – LED L4 (migotanie)

Prędkość intensywna jest ustawiana czasowo.

Standardowe ustawienie czasowe wynosi 5 minut, po upływie których okap przechodzi na prędkość 2.

Aby dezaktywować działanie przed upływem czasu, należy wcisnąć klawisz 2 – okap przechodzi na prędkość 1; wciskając klawisz 1, okap wyłączy się.

3 ON/OFF oświetlenia

4 Ustawienie czasowe prędkości

5 Wskaźnik stanu funkcjonowania

Ustawienie czasowe prędkości

Ustawienie czasowe prędkości uruchamia się wciskając klawisz 4, po upływie ustawionego czasu okap wyłącza się. Ustawienie czasowe jest podzielone w następujący sposób: Prędkość 1 - 20 minut (LED L1 migoczący), Prędkość 2 - 15 minut (LED L2 migoczący), Prędkość 3 - 10 minut (LED L3 migoczący), Prędkość intensywna - 5 minut (LED L4 migoczący).

Podczas funkcjonowania z ustawionym czasem, przyciskając klawisz 1 okap wyłącza się, jeśli natomiast przyciska się klawisz 2 lub klawisz 4, okap powraca do wcześniej ustawionej prędkości.

Sygnalizacja filtra tłuszczowego

Po 40 godzinach działania LED L5 włącza się.

Kiedy pojawia się ta sygnalizacja, zainstalowany filtr tłuszczowy powinien zostać umyty.

Aby zresetować sygnalizację, należy przyciskać klawisz 1 przez 3 sekundy.

Sygnalizacja filtra węglowego

Po 160 godzinach funkcjonowania LED L5 zaczyna migotać. Kiedy pojawia się ta sygnalizacja, zainstalowany filtr węglowy powinien zostać wymieniony. Aby zresetować sygnalizację, należy przyciskać klawisz 1 przez 3 sekundy.

W przypadku jednoczesnej sygnalizacji obu filtrów, LED L5 wskazywać będzie przemiennie alarmy, pozostając włączonym przez 3 sekundy i migocząc następnie 3 razy. Zresetowanie ma miejsce poprzez 2-krotne wykonanie wyżej opisanej procedury. Pierwszy raz resetuje się sygnalizację filtra tłuszczowego, natomiast drugi raz resetuje się sygnalizację filtra węglowego.

W działaniu standardowym sygnalizacja filtra węglowego nie jest aktywna. W przypadku, kiedy używa się okapu w wersji filtrującej, należy uruchomić sygnalizację filtra węglowego.

Aktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i wciskać jednocześnie klawisze 1 i 4 przez 3 sekundy. LED L1 oraz L2 będą migotać przez 5 sekund. Dezaktywacja sygnalizacji filtra węglowego: Ustawić okap w pozycji OFF i wciskać jednocześnie klawisze 1 i 4 przez 3 sekundy. LED L1 będzie migotać przez 2 sekundy.

Alarm temperatury

Okap wyposażony jest w czujnik temperatury, który uaktywnia silnik do prędkości 3 w przypadku, kiedy temperatura w okolicy sterowania jest zbyt wysoka.

Stan alarmowy jest wskazywany przez migotanie w kolejności LED L1, L2, L3.

Stan ten pozostaje aż do momentu, kiedy temperatura nie spadnie poniżej progu alarmowego.

Możliwe jest wyjście z tej modalności wciskając klawisz 1 lub 2.

Co 30 sekund czujnik weryfikuje temperaturę środowiska w strefie wyświetlacza.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 9-24

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów - jeżeli w twoim modelu okapu posiada wskaźnik - informuje o konieczności ich wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmieniają się jego charakterystyczne cechy filtrujące.

Aby wyjąć filtr tłuszczów, należy pociągnąć za klamkę sprężynową.

Filtr na węgiel (tylko dla wersji filtrującej)

Rys.23

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania, w zależności od rodzaju kuchenki i od regularności, z jaką jest wykonywane czyszczenie filtra przeciwtłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje konieczność wymiany filtra - jeśli posiadany model jest wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.

Zdjąć filtry tłuszczowe.

Zamontować filtry węglowe na obudowie silnika.

Sprawdzić, czy kolki znajdujące się na obudowie silnika odpowiadają otworom, następnie obrócić filtr w kierunku ruchu wskazówek zegara aż do zablokowania.

W celu zdemontowania wykonać czynności w odwrotnym kierunku.

Ponownie zamontować filtry tłuszczowe.

Wymiana lampek

Rys. 25

Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z

autoryzowanym centrum obsługi w sprawie części

zamiennych.

Napojte okap na odciągowe potrubie o tej samej średnicy co wylot powietrza (kołnierz łączący).

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Zatrzymuje cząsteczki tłuszczu pochodzące z gotowania.

Dezaktywacja sygnalizacji filtra węglowego:

Ustaw okap w stan OFF i przytrzymaj jednocześnie przyciski 1 i 4 przez 3 sekundy.
