Tuotetyyppi	Liesituuletin
Merkki	ELICA
Malli	SUN
Virtalähde	220-240 V ~ 50 Hz
Nopeuksien lukumäärä	3 nopeutta + 1 tehostus (ajastettu)
Ohjaus	Elektroniset painikkeet merkkivaloilla
Ajastin	Kyllä, säädettävä: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3), 5 min (tehostus)
Rasvasuodattimen kyllästymisilmoitus	Merkkivalo L5 palaa 40 käyttötunnin jälkeen
Hiilisuodattimen kyllästymisilmoitus	Merkkivalo L5 vilkkuu 160 tunnin jälkeen (aktivoitu kierrätystilassa)
Lämpötilahälytys	Kyllä, aktivoi automaattisesti nopeuden 3, jos lämpötila on liian korkea
Pienin asennusetäisyys (sähköliesi)	50 cm
Pienin asennusetäisyys (kaasuliesi)	65 cm (tai liesivalmistajan ohjeiden mukaan)
Rasvasuodatin	Metallinen, konepestävä (hellävarainen)
Hiilisuodatin	Ei pestävä, vaihdettava enintään 4 kuukauden välein
Ulkopinnan puhdistus	Kostea liina ja neutraali nestemäinen pesuaine. Älä käytä alkoholia tai hankausaineita.
Valaistus	LED, vaihto valtuutetussa huollossa
Versio	Poistoilma (ulkoilmaan) tai kiertoilma (kierrätys)
Asennustyyppi	Seinä- tai kattoasennus
Automaattinen sammutus	Kyllä, ajastimen kautta
Signaalien nollaus	Pidä painiketta 1 painettuna 3 sekuntia
Hiilisuodattimen signaalin aktivointi	Liesituuletin sammutettuna, pidä painikkeita 1 ja 4 painettuna 3 sekuntia
Sertifioinnit	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.

Usein kysytyt kysymykset - SUN ELICA

Mikä on pienin etäisyys liesituulettimen ja lieden välillä?

Sähköliedellä pienin etäisyys on 50 cm; kaasu- tai yhdistelmäliedellä se on 65 cm (tai enemmän, jos valmistaja niin määrittelee).

Kuinka puhdistaa liesituuletin?

Puhdista ulkopinta kostealla liinalla ja neutraalilla nestemäisellä pesuaineella. Älä käytä alkoholia, hankausaineita tai työkaluja. Metallinen rasvasuodatin pestään käsin tai astianpesukoneessa matalassa lämpötilassa. Hiilisuodatinta ei pestä, se on vaihdettava.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava enintään 4 kuukauden välein tai kun kyllästymisilmoitus (merkkivalo L5 vilkkuu) tulee näkyviin. Sitä ei voi pestä.

Mitä merkkivalon L5 palaminen tarkoittaa?

Vakiona palava merkkivalo L5 tarkoittaa, että rasvasuodatin on kyllästynyt (40 käyttötunnin jälkeen). Se on puhdistettava. Jos se vilkkuu, kyseessä on hiilisuodatin (160 tunnin jälkeen). Molemmissa tapauksissa puhdista tai vaihda suodatin ja nollaa painamalla painiketta 1 3 sekunnin ajan.

Kuinka aktivoida hiilisuodattimen signaali?

Kiertoilmatilassa aktivoi signaali sammuttamalla liesituuletin ja pitämällä samanaikaisesti painikkeita 1 ja 4 painettuna 3 sekuntia. Merkkivalot L1 ja L2 vilkkuvat vahvistukseksi. Poistaaksesi toimi samoin.

Kuinka käyttää ajastinta?

Paina painiketta 4 aktivoidaksesi ajastimen. Liesituuletin sammuu automaattisesti nopeudesta riippuvan ajan jälkeen: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3), 5 min (tehostus). Ajastimen ollessa päällä voit painaa 1 sammuttaaksesi tai 2/4 palataksesi kiinteään nopeuteen.

Mitä tehdä, jos liesituuletin pysähtyy ja merkkivalot L1, L2, L3 vilkkuvat peräkkäin?

Tämä tarkoittaa lämpötilahälytystä. Liesituuletin on havainnut liian korkean lämpötilan ja asettanut moottorin nopeudelle 3. Odota lämpötilan laskemista. Hälytys lakkaa automaattisesti. Voit myös painaa painikkeita 1 tai 2 poistuaksesi tästä tilasta.

Kuinka vaihtaa LED-lamppu?

Lamput ovat LED-tyyppisiä ja ne on vaihdettava valtuutetussa huollossa. Älä yritä puhdistaa tai vaihtaa niitä itse, ellei toisin ohjeisteta. Ota yhteyttä valmistajaan.

Voinko käyttää liesituuletinta ilman suodatinta?

Ei, älä koskaan käytä liesituuletinta ilman asianmukaisesti asennettuja suodattimia. Ilman rasvasuodatinta rasvat voivat vahingoittaa moottoria. Ilman hiilisuodatinta kierrätystilassa hajuja ei suodateta.

Mitä eroa on poisto- ja kiertoilmatilalla?

Poistoilmaversiossa ilma poistuu ulos kanavan kautta (ei sisälly toimitukseen). Kiertoilmaversiossa ilma kierrätetään huoneeseen hiilisuodattimen (hankittava erikseen) läpi. Poistoilmaversiossa poista hiilisuodatin, jos se on asennettu.

KÄYTTÖOHJE SUN ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa käyttöä varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että käyttöohje on uuden käyttäjän saatavilla.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sekä sisä- että ulkopuolelta (vähintään kerran kuukaudessa), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta sekä suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan lamppujen huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimipituutta tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisääntymisen.

Kieltäydymme siten kaikesta vastuusta kyseisessä tapauksessa.

! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). ! Älä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

Asennus

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta, ylijänniteluokan III asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Huomio! Riskien välttämiseksi virransyöttöjohdon voi vaihtaa ainoastaan valtuutettu tekninen tuki.

Asennus

Tuulettimessa on useita piin seinä- ja kattomalleihin sopivia kiinnitystulppia. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

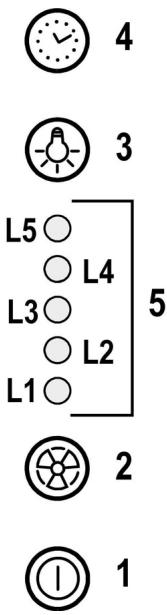

1 Moottorin ON/OFF

Painamalla painiketta tuuletin käynnistyy nopeudelle 1. Painamalla painiketta toiminnon aikana, tuuletin siirtyy OFF-tilaan.

2 Nopeuden lisäys

Painamalla painiketta tuuletin siirtyy OFF-tilasta nopeudelle 1.

Painamalla näppäintä (tuuletin ON-tilassa) moottorin nopeus nousee nopeudesta 1 intensiiviselle nopeudelle.

Jokaisella nopeudella on oma led-valo.

Nopeus 1 led L1

Nopeus 2 led L2

Nopeus 3 led L3

Intensiivinen nopeus led L4 (vilkkuva)

Intensiivinen nopeus on ajastettu. Standardiasetus on 5', jonka päätyttyä tuuletin siirtyy nopeudelle 2.

Toiminto disaktivoidaan ennen ajastuksen päättymistä painamalla painiketta 2, tuuletin siirtyy nopeudelle 1, painamalla näppäintä 1 tuuletin sammuu.

3 Valojen ON/OFF

4 Nopeuden ajastus

5 Toimintatilan ilmaisin

Nopeuden ajastus

Nopeuden ajastus käynnistyy painamalla näppäintä 4, ajastuksen päätyttyä tuuletin sammuu.

Ajastus jakautuu seuraavasti:

Nopeus 1 - 20 minuuttia (led L1 vilkkuu)

Nopeus 2 - 15 minuuttia (led L2 vilkkuu)

Nopeus 3 - 10 minuuttia (led L3 vilkkuu)

Intensiivinen nopeus - 5 minuuttia (led L4 vilkkuu)

Ajastuksen aikana tuuletin sammuu painamalla näppäintä 1, painamalla näppäintä 2 tai 4 tuuletin palautuu säädetylle nopeudelle.

Merkkivalo

40 tunnin käytön jälkeen led L5 syttyy.

Kun merkkivalo syttyy, asennettu rasvasuodatin on pestävä.

Merkkivalo resetoidaan pitämällä alaspainettuna näppäintä 1 3 sekunnin ajan.

Hiilisuodattimen merkkivalo

160 tunnin käytön jälkeen led L5 vilkkuu.

Kun merkkivalo syttyy, asennettu hiilisuodatin on vaihdettava.

Merkkivalo nollataan pitämällä alaspainettuna näppäintä 1 3 sekunnin ajan.

Jos molempien suodattimien merkkivalo syttyy yhtä aikaa, led L5 palaa vuorotellen 3 sekuntia ja vilkkuu sen jälkeen 3 kertaa.

Merkkivalo nollataan toistamalla yllä mainittu toiminto 2 kertaa.

Ensimmäisellä kerralla nollautuu rasvasuodattimen merkkivalo ja toisella kerralla hiilisuodattimen merkkivalo.

Vakiomallissa hiilisuodattimen merkkivalo ei ole aktivoitu. Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen merkkivalo on aktivoitava.

Hiilisuodattimen merkkivalon aktivointi:

Aseta tuuletin OFF-asentoon ja pidä samanaikaisesti alaspainettuna näppäimiä 1 ja 4 3 sekunnin ajan. Led L1 ja L2 vilkkuvat 5 sekunnin ajan. Hiilisuodattimen merkkivalon deaktivointi:

Aseta tuuletin OFF-asentoon ja pidä samanaikaisesti alaspainettuna näppäimiä 1 ja 4 3 sekunnin ajan. Led L1 vilkkuu 2 sekunnin ajan.

Lämpötilan merkkivalo

Tuulettimessa on lämpötilasensori, joka aktivoi moottorin nopeudelle 3, jos ohjaustaulun alueen lämpötila on liian korkea.

Hälytys on päällä, kun ledit L1, L2, L3 vilkkuvat vuorotellen.

Hälytys pysyy päällä, kunnes lämpötila laskee hälytysrajan alapuolelle.

Toiminnon voi lopettaa painamalla näppäintä 1 tai 2.

Näytöllä näkyy huoneenlämpötila 30 asteen välein.

Huolto

Puhdistus

Puhdistusta varten käytä yksinomaan neutraaleihin pesuaineisiin kostutettua liinaa. Älä käytä puhdistuksessa työkaluja tai välineitä! Vältä hankaavien tuotteiden käyttöä. Älä käytä alkoholia!

Rasvasuodatin

Kuva 9-24

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa (tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 23

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käyttötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymistä osoittava järjestelmä - mikäli olemassa omistettavassa mallissa - osoittaa vaihdon tarpeellisuuden).

Sitä ei voi pestä eikä käyttää uudelleen. Irrota rasvasuodatin.

Laita suodattimet moottorin päälle.

Tarkista, että kuljettimessa olevat pultit R ovat aukkojen S kohdalla, ja kiristä lopuksi ne myötäpäivään. Purkaminen tapahtuu päinvastaisessa järjestyksessä.

Laita rasvasuodattimet takaisin paikoilleen.

Lamppujen vaihto

Kuva 25

Tuulettimessa on LED-tekniikkaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

Tehokas LED L4 (vilkkuva)

Irrottamista varten toista samat toimenpiteet päinvastaisessa järjestyksessä.
