BRUKSANVISNING NikolaTesla ONE PRF0120977A ELICA

NO Instrukser for montering og bruk

Rengöring av metallgallret:

NO - Instrukser for montering og bruk

Folg alle instruksjonene som er oppfør i dette handboken nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i dette handboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedelse av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feilaktige innstillinger av kontrollene.

Apparatet kan innea estetiske egenskaper som avviker fra illustrasjonene i dette handboken, men instruksjonene angaende bruk, vedlikehold og installassjon vil fortsett forbli de samme.

Les instruksjonene noye. De inneholder viktig informasjon hva angar installmentjon, bruk og sikkerhet.
1Ikke foreta elektriske endringer pa apparatet.
För apparatet installereres mä man kontrollere at ingen av dets componenter er blitt skadet. Hvis dette ikke er tilfelle, stopp INSTALLJonen og ta kontakt med selger.
① Kontroller at apparatet er helt intakt foor installasjonen iverksettes. Hvis dette icke er tilfelle, stopp installasjonen og ta kontakt med selger.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

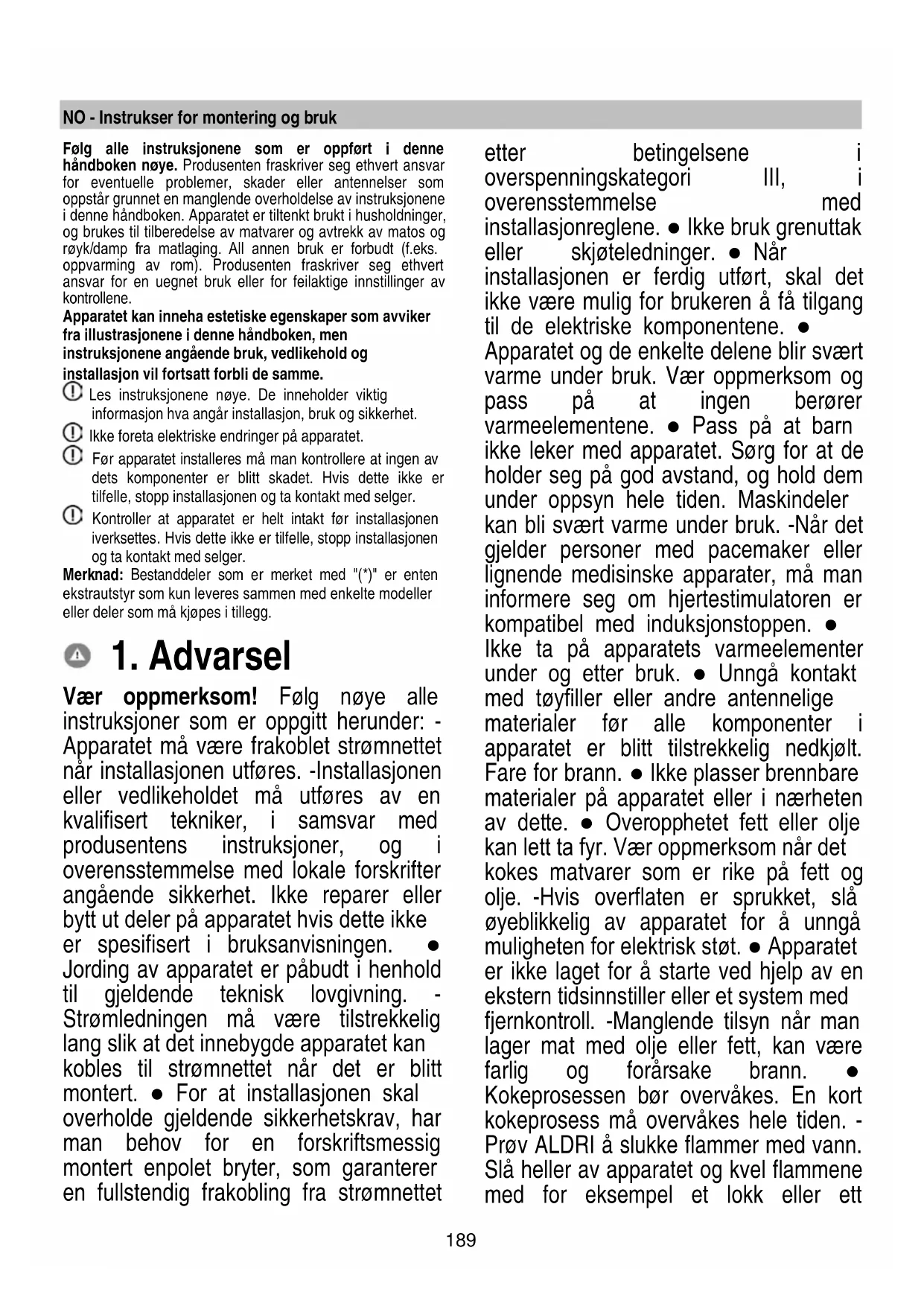

1. Advarsel

Vær oppmerksom! Følg nøye alle instruksjoner som er oppgitt herunder: - Apparatet mæ være frakoblet strømnettet när installasjonen utfores. -Installasjonen eller vedlikeholdet mæ utfores av en kvalifisert tekniker, i samsvar med produsentens instruksjoner, og i overensstemmelse med lokale forskritter angænde sikkerhet. Ikke reparer ullbytt ut deler på apparatet hvis dette ikke er spesifisert i bruksanvisingen. Jording av apparatet er pabudt i henhold til gjeldende tekisk lovgivning. Strømledningen mæ være tilstrekkelig lang sik at detinnebygde apparatet kan kobles til strømnettet när det er blitt montert. For at installasjonen skal overholde gjeldende sikkerhetskrav, har man behov for en forskriftsmessig montert enpolet bryter, som garanterer en fullstendig frakobling fra strømnettet

etter betingelsene i overspenningskategori lll, i overensstemmelse med installationsjonreglene. Ikke bruk grenuttak ell er skjoteledninger. Nar installationsjonen er ferdig utført, skal det化进程 vare mulig for brukeren a ftilgang til de elektriske componentene. Apparatet og de enkelte delene blir svert varme under bruk. Vær oppmerksom og pass pa at ingen berorer varmeelementene. Pass pa at barn化进程 leker med apparatet. Sorg for at de holder seg pa god avstand, og hold dem under oppsyn hele tiden. Maskindeler kan bli svert varme under bruk. Nar det gjelder personer med pacemaker eller lignende medisinske apparater, ma man informere seg om hjertestimulatoren er kompatibel med induksjonstoppen. Ikke ta pa apparatets varmeelementer under og etter bruk. Unnga kontakt med tøyfiller ull andre antennlige materialer for alle componenter i apparatet er blitt tilstrekkelig nedkjolt. Fare for brann. Ikke plasser brenbare materialer pa apparatet ull i nærhen av dette. Overopphetet fett ull olje kanlett ta fyr. Vær oppmerksom nardet kokes matvarer som er rike pa fett og olje. -Hvis overflaten er sprukket, slø oyeblikelig av apparatet for a unnga muligheten for elektrisk stot. Apparatet er/DDI laget for a starte ved hjelp av en ekstern tidsinnstiller ull et system med fjernkontroll. Manglende tilsyn narn man lager mat med olje ull fett, kan vare farlig og forarsake brann. Kokeprossenen boR overvakes. En kort cokeprossess ma overvakes hele tiden. Prov ALDRI a slukke flammer med vann. Slå Heller av apparatet og kvel flammene med for eksempel et lokk ullett

branntepe. Brannfare:gressive plasser gjenstander på kokeplaten. Ilkke bruk damprensere: risiko for elektriske støt. -Ikke plasser metallgjenstander som kniver, gafler, skjeer eller lokk på platetoppens overflate, dappe kan overopphetes. For man kobler apparatet til strømnettet ma man kontrollere merkeskiltet (plassert nederst på apparatet) for a vare sikker på at penning og effekt samsvarer med strømnettets verdier, samt at ogstikkontakten er av egnet type. Ta kontakt med en faglært elektriker hijis du er i tvil.

Viktig: -Så av platetoppen erter bruk ved Å benyttke kontrollsystemet og ikke stol på gryte-detektoren. -Ikkeål med væske og reduser varmenningar man koker eller varmer den opp. Ikke la varmeelementene stå på uten gryter eller med tomme gryter og panner. När man er ferdig med matlagingenmöden aktuelle kokesonnen slås av. Man mA aldri bruke aluminiumsfolie i forbindelse med matlagingen, og man mA aldri legge matvarer som er pakket i aluminium på platetoppen. Aluminiumen kan smelte og forårsake uopprettelige skader på apparatet. Ikke varm opp en boks eller en blikkboks med mat uten Å ha apnet den Först. Disse kan eksplodere! Denne advarselen gjelder for alle andre typerkokeplater. Bruken av en høy effekt, som funksjonen Booster, er ikke egnet for ä varme opp enkelte væsker som for eksempel frityrolje. For høy varme kan+vare farlig. I foulende tilfeller anbefaler man Å bruke en lavere effekt.

Beholderne ma settes rett på platetoppen ogmidt på kokesonnen. Plasser aldri noe mellom gryten og platetoppen. -Ved hoye temperaturer reduserer apparatet cokeplatens effektivaa automatisk. F

det iverkettes noen form for rengjaring og vedlikehold, ma apparatet kobles fra strømnettet ved a trekke ut stopslet ellersla av hovedstrømsbryteren i boligen. For alle installasjoner og vedlikeholdsinngrep ma man anvende arbeidshansker. Apparatet kan anvendes av barn over 8 ars alder og av personer med nedsatt fysisk, sanselig ellern mental funksjonsevne, som personer uten erfaring ell er med manglende kunnskap, gitt at disse holds under oppsyn erler har vært gjenstand for opplæring i sikker bruk av apparatet, og innehar forstelse for de farer og risikoer som er forbundet med bruken av dette. Barn ma holds under oppsyn slik at de ikke leker med apparatet. Rengjaring og vedlikehold ma ikke utfores av barn hisisppe icke holds under oppsyn. Lokalet ma være utstyrt med tilstrekkelig ventilasjon nr apparatet brukes sammen med andre apparater som er gassdrevne erler er basert på annen type forbrenning. Apparatet ma rengjores regelmessig bade innvendig og utvendig (MINST EN GANG I MANEDEN) og alltid i samsvar med det som er blitt uttrykkelig oppgitt i vedlikeholdsinstruksjonene. Manglende etterfolgLse av apparatets rengjarsingstandarder, smt manglende utbytte og rengjaring av filtrene, medforer brannfare. Flambering er strengt forbidut. Apne flammer er skadelige for filtrene og kan medføre antennelser. Dette ma derfor alltid unngås. Frityrsteking ma gjores med største forsiktighet, sik at/DDke den varme oljen antennes. OBS! När platemtoppen er i funksjon kan alle de tilgjengelig delene i apparatet bl varme. OBS! Ikke koble apparatet til strømnettet før installationen er helt fullfort. Hva angar tekniske og sikkerhetsmessige forholdsregler som

må tas i forbindelse med avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. • Luft som trekkes ut må ikke fores i rør som brukes til Å tømme røyk fra gassdEller brennstoffbaserte apparater. Apparatet må aldri brukes uten at ristener blitt korrekt satt inn! • Bruk kun laseskruene som fulgte med apparatet i forbindelse med installationsjonen, eller gå til innkjop av tilsvarende type skruer. Brukskruer med korrekt lenghte i henhold til informasjonen i installationsveiledningen. När dette apparatet brukes samtidig med andre typer apparater som driftes med energia som ikke er elektrisk, må det negative trykket i rommet aldri overskride 4 Pa (4 x 10-5 bar). • Det er viktig a ta varæ på这部分handboken sik at den er tilgengelig ved senere behov. Sørg for at den følger med produit hemdet selges, overføres eller flyttes.

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EF - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Ved Å sorge for at detteprodukter kasseres på en riktig mæte, bidrar man med Å forebygge negative følger for miljøet og helsen. Symbolet

på produit et aller dagumentasjonen som følg er med indikerer at det ikke må kastesammen med vanligldningsavfall, men leveres inn til en miljostasjon ellerunkt som tar seg av gjenvinning av elektrisk og onisk avfall. Kast apparatet i overensstemmelse med regler for eliminering av avfall. For ytterligere asjon om behandling og gjenvinning av dette produit, agst ta kontakt med lokale myndigheter, en anningsstasjon, eller butikken hvor produit ble kjøpt. Hatet er blitt utviklet, testet og oppført i henhold til de lovgivning:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Maskinytelse: EN/IEC 61591, ISO 5167-1, ISO 5167-3, ISO 5168, EN/IEC 60704-1, EN/IEC 60704-2-13, EN/IEC 60704-3, ISO 3741, EN 50564, IEC 62301, EN 60350-2.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Nár man begyinner á tilberede mat anbefales det á starte opp apparatet ved laveste hastighet. La det stå på noen minutter øgså etter at man er ferdig. Man kan öke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjorden kun i

ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det Å bytte carbonfilter ved behov. For at fettfilter skal beholde sein ytelse ma de rengjores ved behov. For a oppnà optimal ytelse og redusere stynivæt bes man bruke maksimal diameter i rørsystemet som er gjengitt i/DDne handboken.

2. Bruksmåte

Hvordan bruke koketoppen

Induksjonstoppen baserer seg pa det fysiske prinsippet om magnetisk induksjon. Hovedkarakteristikken i et slikt system er at energien overfores direkte fra kilden til kjelen.

Fordeler:

Hvis man sammenligner var induksjonstopp med en elektrisk cokeplate, ser man at var er:

• Sikrere: lavere overflatemperatur i glasset.
  -Raskere: kortere oppvamingstid.
• Mer presis: induksjonstoppen reagerer umiddelbart paenhver kommando.
• Mer effektiv: 90% av absorbert energia omdannes til varme. I tillegg avbrytes varmeoverforgen øyeblinkkelig hvis gryten fjernes fra platen, sik at man unngar unodvendig varmespredning.

2.1 Beholderesom kan brukes under matlaging

Bruk kun kjeler som er merket med symbolet. Viktig:

for a unnga varige skader pa overflaten,kke bruk:

• Kokekar som jegke har en helt flat bunn.
• Kokekar med emaljert bunn.
• Kokekar med grov bunn som kan skrape opp cokeplatens overflate.
• Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel.

Ikke alle kjeler som brukes pa induksjonstopper fungerer optimal. Dette er grunnet bunnene som kan vare delvis produsert i ferromagnetisk materiale. Nar kjelene ellerr pannene kjopes ma man kontrollere folgende:

• Bunnen ma vare fullstendig produsert i ferromagnetisk materiale. I motsatt fall vil bade varmeoverf.orgen og - homogeniteten reduseres og fore til overflatetemperaturer som ikke er egnet for pannen/kjelen.

NEI!

• Bunnen inneholder/DDKE aluminium. Kokekaret varmes ilke opp og vil muligens ilke gjenkjennes av induksjonstoppen.

NEI!

• Bunner som ikke er flate eller har grove flater.
  Reduserer kontaktflaten melfom induksjonstopp og kokekar, noe som fær til en reduksjon i effektivitet og forverring av resultatet.

Viktig: Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel.

2.1.1 Froleksisterende beholdere

2.1.2 Anbefalt diameter på panner/gryter

VIKTIG: hvis kjelene ikke har riktig diameter vil/DD kokesonene sla seg pa.

For a se minste kjelediameter for haver enkelt kokesone henvises det til den illustrrente delen av deutsche handboken. For a oppna best mulig resultat, anbefales folgende:

• Bruk gryter og kjeler som har samme diameter som kokesonnen som skal benyttes.
• Hvis mulig burde man sette lokk pa kjelene. Dette gjelder saerlig kieler som er haverene enn 22 cm.
• Sett kjelen mitt på kokesonnen som er avmerket på platetoppen.

Bruke avtrekket

Avtrekket kan brukes bade med ekstern avtrekksfunksjon aller med intern resirkulering.

Avtrekksversion

Fig.7

All damp trekkes ut av rommet ved hjelp av roropplegg (má kjøpes separat) som er festet pa den medfolgende koblingsflensen.

For mer informasjon henvises det til informasjonen angaende ekstrautstyr pa versjonen med avtrekk. Finnes i den illustrrente versjonen avijke handboken. Koble produit til ror og avtrekkshull med diameter tilsvarende luftutgangen (koblingsflensen).

Bruk av rør og avtrekkshull med mindre diameter vil redusere avtrekkskapatiteten og øke støynivæt betraktelig.

Vi fraskriver oss derfor alt ansvar

① Bruk et sa kort ror som mulig.
① Bruk en rørkanal med sá fá bøyer som mulig (maksimal curve: 90^ ).
1 Man ma参加会议者 i verversnittet.

Filterversionj

Fig. 10

Avtrekksluft vil filtreres i fettfilter og luktfilter for den igjen fores ut i rommet. Produktet leveres med alt ndvendig utstyr for en standard installationsj mon med luftavtrekk i front av apparatet. For mer informasjon henvises det til informasjonen angaende ekstrautstyr pa versjonen med fitler. Finnes i den illustrerte versionen av deutsche handboken.

Det henvises til sider www.elica.com e www.shop.elica.com for ytterligere informasjon om de forskjellige produktene vare, slick at man kan installere bade som filter- og avtrekksversion.

3. Installasjon

• Både den elektriske og den mekaniske installasjonen på utføres av faglært personell.

Husholdningsapparatet er tiltenktinnebygd i en benk med tykkelse pa 2-6cm for TOP-installason, aller 2,5-6 cmfor FLUSH-installason.

Minste avstand mellom platetoppen og veggen skal vare minst 5 cm i front, minst 4 cm til sidene og minst 50 cm i overkant.

NB = De anbefalte avstandene er kun ledende. I forbindelse med prosjektering av avstandene skal man alltid rette seg fetter anvisingene til kjokkenprodusenten.

3.1 Elektrisk tilslutning

Fig. 3

• Koble apparatet fra nettet.
• Installasjonen ma utfores av faglert og kvalifisert personell, som kjenner til gjeldende regler for installasjon og sikkerhet.
• Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander som oppstår

grunnet en manglende overholdelse av retningslinjene som er oppfør i dette kapittelet. Strømledningen ma vaere sāpass lang at man fritt kan fjerne platetoppen fra benkeplaten. Se til at spennening som er oppfør pa merkeplaten nederst pa apparatet, tilsvarer den som befinner seg i huset hvor apparatet installereres. Ikke bruk skjøteledninger. Den elektriske jordledning ma vare 2 cm lengre enn de andre ledningene. Hvis husholdningsapparatet ikke er utstyrt med strømledning, ma det brakes en ledning med et minimum tverrsnitt pa 2,5 mm2 for effekter pa optil 7200 Watt, mens hoyere effekter trenger et tverrsnitt pa 4 mm2. Ledningen ma ikke, lungs hele dens lengde,kommen opp i en temperatur som overgår romtemperaturen med mer enn 50^ Apparatet skal vare permanent tilkoblet strømnettet.

Vær oppmerksom! Før kretsen kobles til nettstrommen igjen, mA man kontrollere at den fungerer riktig og at strømledningen er riktig moniert. Vær oppmerksom! Skifte av forbindelsestedningen ma utfores av var autoriserte teknik kundeservice, eller eventuelt av en person med lignende kvalifikasjoner.

Merk: produit er utstyrt med Power Limitation funksjon sik at man kan stille inn en greanseverdi for maksimal effektforbruk kw Innstillingen ma utfores när man kobler produit til strømnettet, eller när man kobler inn selve strømforsyningen (inner 2 minutter). Foreta dimensjonering av vernet til det elektriske anlegget basert på valgt effektbegrensningsniva (Power Limitation). Se handlingsdelen i dettehandboken for strømbegrensningssettet.

3.3 Montering

Fornatmstermedinstallasjonen:

• Etter at Produktet er blitt pakket ut må man kontrollere at det ikke har blitt utsatt for skade under transporten. Ta kontakt med selger eller kundeservice hvis dette er tilfelle, og avbryt installasjonen.
• Kontroller at størrelsen på produitet man har kjopt er egnet for stedet hvor det onskes installment.
• Av transporthensyn帽子det kontrolleres at det ikke finnes restmaterialie innate i emballasjen (for eksempel poser med skruer, garantibevis, osv.). Disse帽子 eventuelt fjernes og tas vare pa.
• Kontroller ogsa at det finnes en tilgengelig stikkontakt i nærheten av installationsjonssonen.

Forberedelse av mobel forinnebygging:

• Produktet må ikke installereres over avkjølingsenheter, oppvaskmaskiner, peiser, ovner, vaskemaskiner og tørketromler.
• Utfør alle øpninger og fjern sagmugg og stov før platetoppen settes inn.

VIKTIG: Bruk et enkomponents tetningslim (S) som taler temperaturer helt opp til 250^ . For installasjonen startes opp ma alle overflater som skal limes rengjores noye for ethvert materiale som kan tenkes a redusere limets hefteevne (.f.eks. limfjernere, visse typ konserveringsmidler, fett, oljer, stov, gamle limrester osv.). Limet ma fordeles langs hele parameteren til installationsstedet. Etter liming ma man la limet tørke i cirka 24 timer.

Fig. 1B-2B

Vær oppmerksom! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan fore til elektriske farer.

• elastisk myk PVC med akrylatbasert lim
• som respekterer DIN EN 60454
• flammehemmende
• ypperlig motstand mot slitasje
• motstand mot temperatursvingninger
• kan brukes ved lave temperaturer

4. Funksjon

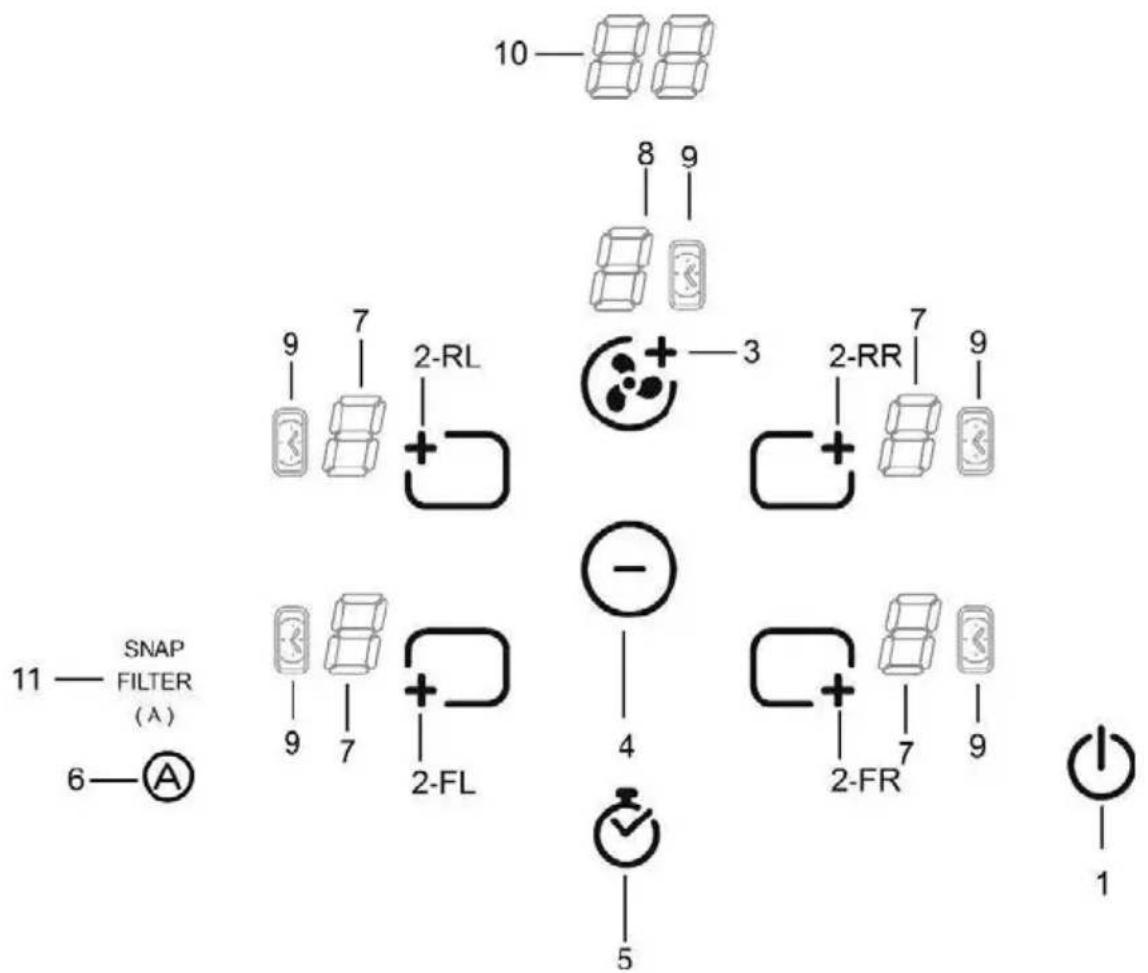

Kontrollpanel

Merknad: For à bruke kontrollene er det tilstrekkerig à berère (trykke pa) de tilhorende symbolene.

Taster

1. ON/OFF på induksjonstoppen / avtrekket
2. Valg av kokesone Oke Power Level
3. Oke hastigheten (effekten) i avtrekket
4. Redusere Power Level Redusere hastigheten (effekten) i avtrekket Redusere Timer-tid
5. Aktivere Timer Oke Timer-tid
6. Aktivere automatisk funksjoner Reset av filter

Display/LED

1. Vise Power Level
2. Vise hastigheten (effekten) i avtrekket
3. Angir aktiv Timer
4. Angir Timer-tid
5. Angir automatisk avtrekk Angir assistanse filter Angir funksjon med SNAP

HVORDAN BRUKE KOKETOPPEN

Fornanster:

Alle funksjoner på这部分 koketoppen er laget for overholde strenge sikkerhetskrav.

Av denne grunn:

• Enkelte funksjoner aktiverer seg ikke, eller deaktiveres automatisk, hvis det ikke finnes gryter/panner på platen eller hvisppe er plassert feil.
• I andre tilfeller vil aktiverte funksjoner automatisk deaktiveres när man velger en funksjon som har behov for andre innstlinger og disse ikke oppgis (f.eks.: "Slå på koketoppen" uten "Velge kokesone" og "Driftstemperatur", eller "Lock-funksjon" eller "Timer").

Vær oppmerksom! Ved lengre tids bruk vil kokesonen eventuelt ikke slå seg øyeblikelig av, da den befinner seg i nedkjolingsfasen. På koketoppens display vises symbolet for a vise atijkefasen er aktiv. Vent til displayet slr seg av for du næmer deg kokesonen.

Koketoppens egenskaper

Safe Activation

Produktet aktiveres kunningar det finnes kjeler/gryter plassert på sonene. Oppvarmingsfasen vil/DDke starte opp (eller den avbrytes) hvis det/DDke finnes gryter pada platen.

Pot Detector

Produktet leser av gryter/kjeler automatisk nár de plasseres i en av sonene.

Safety Shut Down

Av sikkerhetsarsaker har haver kokesone en maksimal effekt som avhenger av innstilt effektniva.

Lampen slár seg pá forá vise at cokeplate/avtrekk er klart til bruk

Trykk igjen for a sla av

Merknad: Denne funksjonen har prioritet over andere funksjoner.

Velge kokesoner

Berøre (trykk på) valgtasten son tilhører onsket kokesone.

9 Power Level

Kokeplaten er utstyrt med 9 effektivae

Berøre (trykk pa) valgtasten + , for øke effektivæt;

Berøre (trykk på) valgtasten , for Å redusere effektnivået;

Produktet er utstyrt med et ekstra effektnivå (over niva 9) som forblir aktiv i 5 minutter För effekten igjen går tilbake til forrige niva.

Berøre (trykk pa) valgtasten + , for øke effektnivå (over niva 3) og aktivere Power Booster

Nivaet for Power Booster er angitt i displayet for den valgte sonen med symbolet "P"

NB: Stekesonen (FIG.19), er/DD sttyrt med timer for Power Booster.

For a deaktivere Power Booster mā man trykke pa

Bridge Zones

Kokesonene kan takket vare Bridge-funksjonen driftes som kombinasjonsplater. På denen maten oppnár man en enkelt kokesone med samme effektivá, Denne funksjonen gir et jevnt resultat nár det brukes store gryter erler kjeler. Man kan bruke kokesonen i front "Master"SAMEN med kokesonen bak "Sekundær" (for a kontrollere hvilke kokesoner som kan anvende delle funksjonen, henvises det til illustrasjonene i donne handboken).

Forå aktivere Bridge-funksjorden:

• velg "Master" kokesone+ (som ma befinne seg ved effektniva 0)

• hold nede + inntil det kan hores et akustisk signal,
  etterfulgt av et symbol "
  som blinker i displayet (7) for den "Sekundere" kokesonen

• velg "Sekundaer" kokesone innen 3 sekunder

• velg Niva (effekt) + fra kokesenen merket "Master", som vil vises i det tilhorende displayet (7)

Merknad: for a deaktivere Bridge-funksjonen er det tilstrekkelig a sette kokesonnen i temperatur ±b0^

Temperature Manager

Temperature Manager er en funksjon som brukes til Å holde varmen ved en konstant verdi med et optimalt effektivå mellom 0 og 1. Ideelt for oppbevaring av allerede klargjorte varmretter.

Funksjonen Temperature Manager aktiveres ved Forste

tastetrykk I displayet hvor Temperature Manager er i funksjon vises symbolet

Child Lock

Child Lock garanterer at kokesonene og avtrekkssonen ikke slár seg på ved en feil, og laser alle funksjoner slick at de/DDke kan aktiveres.

Child Lock kan aktiveres'narprodukter er slatt pa,men med stekesonene (og avtrekkssonnen) avslatt.

Aktivering:

hold nede begge knappene (+ FR) og
deretter en gang til sammen med bryteren + (2-FR). Et lydsignal angir at Child Lock er aktivert,og symbolet "L" vil vises i displayet (7).

Deaktivering:

trykk og hold nede knappene + (2-FR) og

deretter

Et lydsignal angir at Child Lock er deaktivert, og symbolet "L" vil forsvinne fra displayet (7).

Midlertidig deaktivering: det er mulig Å bruke en kokesone selv om Child Lock er aktiv.

Gä frem pa følgende mæt:

trykk og hold nede knappene + (2-FR) og Det er na mulig a bruke kokesonen pa normal mate. Child Lock vil aktiveres nar kokesenen slas av.

Timer

Timer-funksjon er en nedtellingsfunksjon som kan programmeres for hvver kokesone (og pa avtrekkssonen). Nar den programmerte perioden er utlopt vil kokesonen (eller avtrekkssonen) sla seg av automatisk, ogBrukeren vil varles med et akustisk signal.

Timer aktiveres ved Å trykke på symbolet.
Når Timer-funksjorden har fullfør neddlingen, vil det skilles ut et akustisk signal (i to minutter, eller slå av med en tast) mens displayet (10) blinker, med symbol "00".

Regulere koketoppens Timer-funksjon

Velge onsket kokesone. + Trykk pa for a fà tilgang til
Regulere varighetstid for Timer: Trykk pa valgknappen for ndtellingstid

Trykk pa valgknappen , for a redusere den automatiske nedtellingstiden

Gjenta ingrepet for de andre kokesonene hvis disse ogsa skal stilles inn.

Merknad: Hver kokesone kan ha en forskjellige Timerinnstilling. Displayet (10) viser den sist valgte neddellingsfunksjon i 10 sekunder, deretter vil det vises en neddelling med en mindfulnesstidsverdi.

• Stille inn verdien for Timer-funksjonen til "D", ved hjelp av
• slå av kokesonnen, bruk

Merk: funksjonen forblir aktivert hvis man/DDRE trykker pa andre taster i mellomtiden..

Merknad: ved sider av kokesonnen vises et symbol nár

Timer-funksjonen er aktiv

- Egg Timer

Egg Timer en en uavhengig nedtelling som er uavhengig av kokesonnen (og avtrekkssonen). När nedtellingstiden er blitt stilt inn vil brukeren varsles med et akustisk signal.

Egg Timer aktiveres ved a trykke pa

Merk: for regulering av funksjonen Egg Timer følges samme prosedyre som for funksjonen Timer.

Power Limitation

Funksjonen Power Limitation gjør at man kan fininnstille** produktet ved a begrense maksimal avgitt effekt.

Merk: Programmeringen ma utfores innen 2 minutter med koketoppen avslatt, nar koketoppen kobles til stromnettet, eller narn Kobler tilbake strormforsyningen, uten a trykke pa tasten

• hold nede A og trykk for a slippe opp
• det vil skilles ut en akustisk signal
• hold nede og trykk for a slippe opp (2-FL)

• man kan nå slippe opp tasten A

• Displayet (7) i FL-sonen viser en vekslende sekvens med symboler "C" og "0", sik at man kan utfore programmering

• Displayet (7) i RL-sonen viser nàværende programmering**

0 = 7,4KW
1 = 3,1KW
2 = 4,5KW

** standard innstilling er 7,4 KW

• For à endre innstillingen av Power Limitation trykker man pa (2-FL)

• For à lagre valget trykker man pa -i 2 sekunder. Det vil skilles ut et akustisk signal for a bekrefte valget.
  trykk paa, for a forlate funksjonen

BRUK AV AVTREKKET

Sla pa

Trykk (berore) ON/OFF cokeplate/avtrekk Lampen slar seg pa for a vise at cokeplate/avtrekk er klart til bruk Trykk igjen for a sla av Merknad: Denne funksjonen prioriteres fremfor alle andre.

Slapaavtrekket:

Berøre (trykk pa) valgasten for a aktivere avtrekket

- Hastigheten (effekt) i avtrekket:

berore (trykke pa) valgtasten (effekten) i avtrekket (0-10);

for a aktivere avtrekket

berore (trykke pa) valgtasten

, for a oke hastigheten

, for a redusere

hastigheten (effekten) i avtrekket (10-0);

- Timer

Regulering av Timer-funksjon for avtrekket

Det er mulig Å endre disse innstillingen. Variasjonen utfores av den aktive Timer

Trykk pa valgknappen for a oke den automatiske stopptiden
Trykk pa valgknappen for a redusere den automatisk stopptiden

Filter tilstoppet

Kjokkenviften varsler hvrgang det ma utfores filterbytte:

Fettfilter

LED-lampen "FILTER"(11) slår seg på

Etter at filtrene er blitt vedlikeholdt (fettfilter og/eller luktfilter

med aktivt karbon) trykker man pa tasten A

LED-lampen "FILTER" slár seg av og starter tellingen på nytt.

- Aktivering av varsel for tilstoppet luktfilter

For a aktivere gjørn som følger:

• sla pa den innebygde ventilatoren med

• trykk og hold nede A när avtrekksmotor og kokesoner er avslätt

• "FILTER" slár seg på og deretter av forå bekrefte deaktiveringen.

- Deaktivering av varsel for tilstoppet filter - luktfilter med aktivt karbon.

gjenta prosedyren over for a aktivere

"FILTER" blinker og slr seg av for a bekrefte deaktiveringen

Automatisk drift av kjokkenviften med SNAP

For Å koble sammen hetten og SNAP^® , henvises det til bruksanvisningen for SNAP^® eller nettsiden www.elica.com.

Merk. SNAP er en ekstra avtrekksenhet som kan brukes samtidig med avtrekkshetten.

Trykk kort pa A, LED-lampene " (og)SNAP (11) lyser for a vise at avtrekkshetten kjorer i angitt modus.

Apparatet er utviklet for a brukes sammen med et monteringssett for vindussensor (ikke levert av produsenten).

När vindussensoren installereres (og kunningar apparatet brukes med avtrekksfunksjonen aktivert), vil luftavrekket slutte ä fungere hvr gang vinduet i rommet hvor sensoren er blitt montert er lukket.

• Elektrisk tikkobling av monteringssettet på apparatet magjores av en faglær spelialtekniker.
• Monteringssettet ma ha separat certifikat i henhold til sikkerhetsstandarder som gjelder for componenten og dens anvendelse sammen med apparatet. Installacionen ma utfores i henhold til tekniske standarder og lovgivning som gjelder for forbrukerelektronikk.

OBS!

• kabelopplegget til monteringssettet ma kobles til apparatet gjennom en sertifisert SELV-krets.
• Produsenten av apparatet fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet defekter og/eller funksjonsproblemer og/eller feilaktig installationjon av dette monteringssettet.

4.1 Tabeller over effektniva

Effektnivå		Type matlaging	Hvilket nivå som skal benyttes (dette er bare en henvisning, egen erfaring og cokevaner gjelder også)
Maksimal effekt	Boost Hurt	oppvarming	Ideell for Å varme opp mat på kort tid, spesielt hurtigkoking av vann eller andre væsker som skal varmes raskt opp
	8-9 Steke-	koke	Ideell for Å brune mat, starte en koking, steke frosne varer
Høy effekt	7-8	Brune - steke - koke - grille	Ideell for Å brune mat, opprettholde kraftig koking, koke og grille (på kort tid, 5-10 minutter)
	6-7	Brune - koke - stue - steke - grille	Ideell for Å brune mat, opprettholde en svak koking, koke og grille (over middels tid, 10-20 minutter), forhåndsvarme utstyr
Middels effekt	4-5	Koke - stue - steke - grille	Ideell for Å lage gryteretter, holde delikat mat på svak varme, koke (over lengre tid). Blande pasta
	3-4	Koke - koke opp - koke tykt - blande	Ideell for mat som trenger lang koketid (ris, sauser, steker, fisk) og som ineholder væske (f.eks. vann, vin, kraft, melk), blande pasta
	2-3	Koke - koke opp - koke tykt - blande	Ideell for mat som trenger lang koketid (volum på mindre enn en liter: ris, sauser, steker, fisk) og som ineholder væske (f.eks. vann, vin, kraft, melk)
Svak effekt	1-2	Smelte - tine - holde varm - blande	Ideell for Å myke opp smør, smelte sjokolade, tine småprodukter
	1	Smelte - tine - holde varm - blande	Ideell for Å holde nylagde og små porsjoner varme, eller holde tallerken varm og blande i risotto
OFF	Null effekt	Platens overflate	Koketopp i stand-by eller av (platene kan fremdeles vare varme etter at de er slätt av, noe som signaliseres med H-L-O)

4.2 Koketabeler

Type mat	Rettler aller type matlaging	Effektnivå og fremgangsmåte for matlaging
		Første fase	Effekt	Andre fase	Effekt
Pasta, ris	Fersk pasta	Oppvarming av vann	Booster-9	Koking av pasta og oppretholdelse av koking	7-8
	Fersk pasta	Oppvarming av vann	Booster-9	Koking av pasta og oppretholdelse av koking	7-8
	Kokt ris	Oppvarming av vann	Booster-9	Koking av pasta og oppretholdelse av koking	5-6
	Risotto	Surring av grønnsaker og ris	7-8	Koking	4-5
Grønnsaker, belgfrukter	Kokte	Oppvarming av vann	Booster-9	Koking	6-7
	Stekte	Oppvarming av olje	9	Steking	8-9
	Sauterte	Oppvarming av tilbehør	7-8	Koking	6-7
	Stuete	Oppvarming av tilbehør	7-8	Koking	3-4
	Stekte	Oppvarming av tilbehør	7-8	Bruning	7-8
Kjott	Steik	Bruning av kjøtt med olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 3-4
	Grillstekt	Oppvarming av gryte	7-8	Grilling på begge sider	7-8
	Surring	Surring i olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 4-5
	Koking i saus/stuet	Surring i olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 3-4
Fisk	Grillstekt	Oppvarming av gryte	7-8	Koking	7-8
	Koking i saus/stuet	Surring i olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 3-4
	Stekt	Oppvarming av olje ell eran net fett	8-9	Steking	7-8
Egg	Omelett	Oppvarming av stekepanne med smør erer annet fett	6 Koking 6-7
	Omelett	Oppvarming av stekepanne med smør erer annet fett	6 Koking 5-6
	bløtkokkt/hardkokkt	Oppvarming av vann	Booster-9	Koking	5-6
	Pannekaker	Oppvarming av stekepanne med smør	6 Koking 6-7
Sauser	Tomatsaus	Surring med olje (bruk effekt 6 hvis det brukes smør)	6-7 Koking 3-4
	Kjøttsaus	Surring med olje (bruk effekt 6 hvis det brukes smør)	6-7 Koking 3-4
	Hvit saus	Forberedelse av basen (smeltet smør og hvetemel)	5-6 Kokforsiktig opp 3-4
Kaker, kremer	Vaniljekrem	Koke opp melken	4-5	Oppretholde en svak koking	4-5
	Pudding Koke	opp melken 4-5		Oppretholde en svak koking	2-3
	Risgrøt Oppvarming av melk 5-6			Oppretholde en svak koking	2-3

5. Vedlikehold

Vedlikehold av koketoppen:

Vær oppmerksom! Før det utfores et hvilket som helst vedlikehold eller rengjoring, mA man forsikre seg om at kokesonene er avslatt og at kontrollampen som angir varmen er slukket.

5.1 Rengjoring

Koketoppen ma allaillid rengjores etter bruk.

Viktig:

Ikke bruk skuresvamper eller stålull. Disse kan skade glassflaten over tid.

Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsvask eller flekkfjerner.

La overflaten kjole seg ned etter bruk og fjern deretter alle matrester og flekker.

Sukker og andre sukkerrike matvarer kan skade koketoppen hvis de/DDke fjernes oyeblikkelig.

Salt, sukker og sand kan ripe opp glassoverflaten.

Bruk en myk klut, kjokkenpapir allerprodukter som er laget spesielt for rengjaring av overflaten (overhold produsentens henvisninger).

IKKE BRUK DAMPRENSER!!!

Viktig:

Hvis det forekommer lekkasjer, eller hvis det spruter væsker fra grytene, på man bruke ventilen som er plassert i nedre del av produitet sik at man kan fjerne alt resttrykk og utfore rengjöring i absoluth hygiene og sikkerhet.

Fig. 18

Må rengjøres en gang i maneden (eller narr varselsystemet for tilstopelse av filter aktiveres) med skånsomme vaskemidler, manuelt eller i oppvaskmakin ved lav temperatur og kort vaskesyklus.

Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine eigenskaper.

Fig. 15

Aktivt Karbonfilter - Keramisk (Kun for filterversjon)

Absorberer vond lukt fra matlaging.

Produktet er utstyrt med en série luktfilter. Filtrene mettesetter en lang-ller kortvarig bruk avhengig av type kjokken ogregelmessigheten i rengjaringen av filtrene. Luktfiltrene kan regenereres termisk hver 2/3 maned i 45 minutter i enforhandsvarmet ovn ved 200^ . Korrekt regenerering sikrer at filtrerefken holdes konstant over en periode pa 5 ar.

Vær oppmerksom! Ikke sett filtrene nederst i ovenen, men bruk heller en stekeplate og sett dette口中 i ovenen.

Fig. 17-17a-17b-17c

5.2 Feilsøking

FEILKODE	BESKRIVELSE	MULIGE ÅRSAKER	TILTAK
E2	Sonen med kontROLLER slår seg av grunnet en for høy temperatur	Den interne temperaturen på de elektroniske delene er for høy	Vent til koketoppen kjøler seg nedforall den benyttes igjen
E3 Uegnet beholder		Tap av magnetiske eigenskaper	Ta vekk pannen
E5	Kommunikasjonsproblemmellom brukergrensesnitt og induksjonsmodul.	Detkommen ikke strøm til modulen. Strømledningen er ikke riktig koblet eller den er defekt	Koble koketoppen fra strømforsyningen og kontROLLER forbindelsen.
For alle andre feilsignaler (E...U...C...)	Vennligst ta Kontakt med tekisk servicesenter og oppgi feilkoden

5.3 Servicesenter

1. Kontroller om problemet kan loses gjennom henvisningene som beskrives i tabellen "Feilsøking".
2. Slá av og på apparatet for á forsikre seg om at problemet ikke kunne forhindre.
   Hvis problemet vedvarer etter alle disse kontrollene, takontakt med naerneste servicesenter.

Berør (tryk på) valgknappen + , for at ogestyrkeniveauet;

Berør (tryk på) valgknappen, for at nedsette styrkeniveaulet;

Styrkeniveauet vises på displayet af den valgte zone:1...9

Power Booster

tryk og hold samtidig tasterne + (2-FR) og nede.

Egg Timeren aktiveres ved at trykke pa

Berør (tryk på) valgknappen sugeapparatet

for at aktivere

Tryk paa, for at oge den automatiske slukningstid Tryk paa, for at nedsaete den automatiske slukningstid
