ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ NikolaTesla ONE PRF0120977A ELICA

Якщо після вище згаданих перевірок проблему не вдалося усунути, зверніться до найближчої Служби технічної допомоги.338 KK - Монтаждау мен пайдалану нұсқауы Осы нұсқаулықта берілген нұсқауларды қатаң қадағалаңыз. Өндіруші осы нұсқаулықтағы нұсқауларды орындамау салдарынан туындаған ақаулар, зақымдар немесе өрт үшін ешбір жауапкершілікті мойнына алмайды. Бұл құрылғы тек үй жағдайында тамақ пісіру үшін пайдалануға арналған және тамақ пісіру кезінде түтінді сорып алады. Басқа мақсаттарда пайдалануға болмайды (мысалы, бөлмені жылыту үшін). Өндіруші осы өнімді дұрыс пайдаланбау немесе дұрыс баптамаудан туындайтын жауапкершілікті мойнына алмайды. Өнім осы оқулықтағы суреттерде берілгеннен өзгеше эстетикалық функцияларға ие болуы мүмкін, алайда, жұмыс істеуі, техникалық қызмет көрсету және орнату бірдей болады. Нұсқаулықты мұқият оқып шығыңыз: ол орнату, пайдалану және қауіпсіздік туралы маңызды ақпаратты қамтиды. Өнімнің электрлік жүйесін өзгертпеңіз Құрылғыны орнатпас бұрын, оның ешбір бөлігінің зақымдалмағанына көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды тоқтатыңыз. Орнатуды жалғастырмас бұрын құрылғының бүтіндігіне көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды тоқтатыңыз. Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

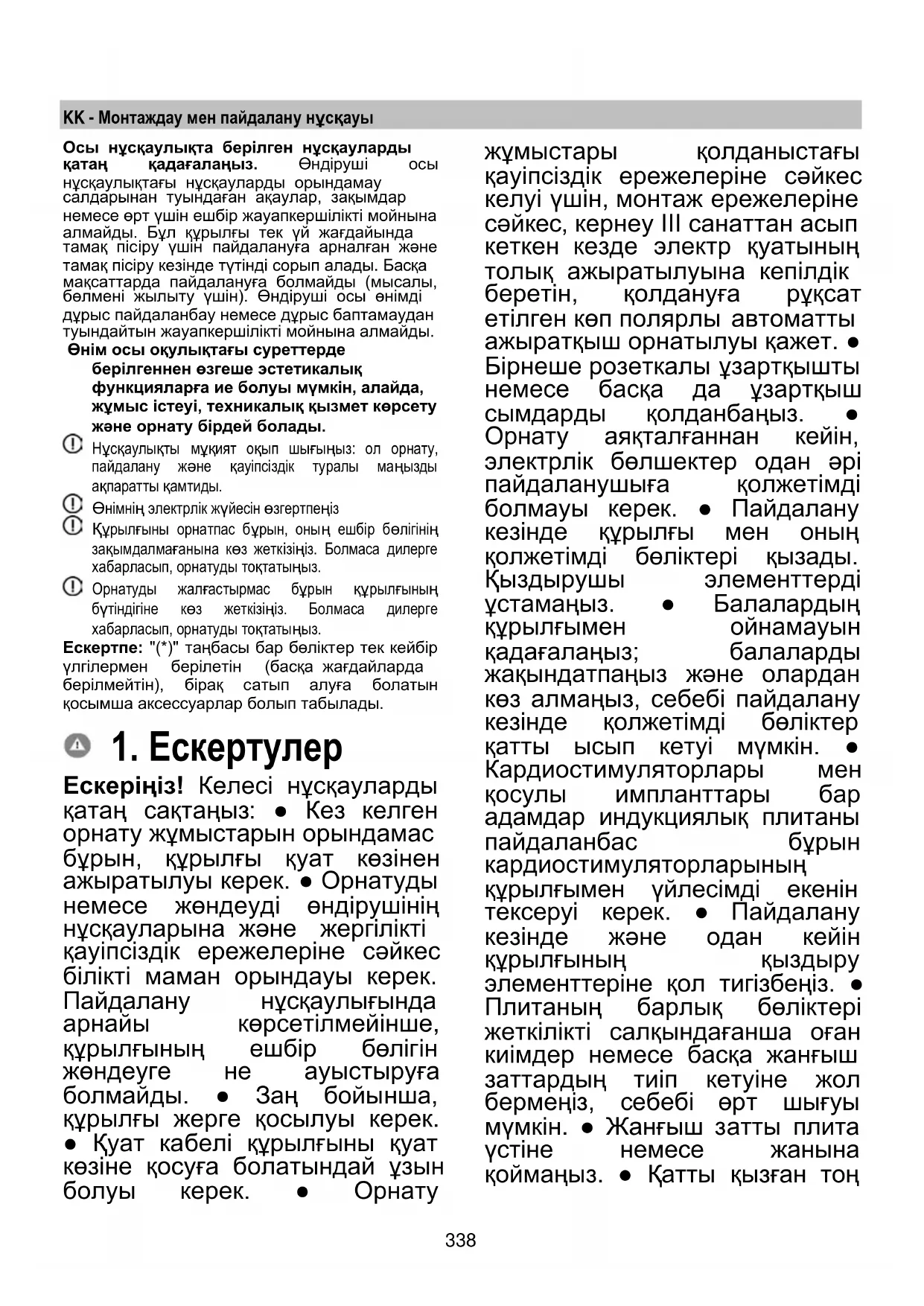

Ескеріңіз! Келесі нұсқауларды қатаң сақтаңыз: ● Кез келген орнату жұмыстарын орындамас бұрын, құрылғы қуат көзінен ажыратылуы керек. ● Орнатуды немесе жөндеуді өндірушінің нұсқауларына және жергілікті қауіпсіздік ережелеріне сәйкес білікті маман орындауы керек. Пайдалану нұсқаулығында арнайы көрсетілмейінше, құрылғының ешбір бөлігін жөндеуге не ауыстыруға болмайды. ● Заң бойынша, құрылғы жерге қосылуы керек. ● Қуат кабелі құрылғыны қуат көзіне қосуға болатындай ұзын болуы керек. ● Орнату жұмыстары қолданыстағы қауіпсіздік ережелеріне сәйкес келуі үшін, монтаж ережелеріне сәйкес, кернеу III санаттан асып кеткен кезде электр қуатының толық ажыратылуына кепілдік беретін, қолдануға рұқсат етілген көп полярлы автоматты ажыратқыш орнатылуы қажет. ● Бірнеше розеткалы ұзартқышты немесе басқа да ұзартқыш сымдарды қолданбаңыз. ● Орнату аяқталғаннан кейін, электрлік бөлшектер одан әрі пайдаланушыға қолжетімді болмауы керек. ● Пайдалану кезінде құрылғы мен оның қолжетімді бөліктері қызады. Қыздырушы элементтерді ұстамаңыз. ● Балалардың құрылғымен ойнамауын қадағалаңыз; балаларды жақындатпаңыз және олардан көз алмаңыз, себебі пайдалану кезінде қолжетімді бөліктер қатты ысып кетуі мүмкін. ● Кардиостимуляторлары мен қосулы импланттары бар адамдар индукциялық плитаны пайдаланбас бұрын кардиостимуляторларының құрылғымен үйлесімді екенін тексеруі керек. ● Пайдалану кезінде және одан кейін құрылғының қыздыру элементтеріне қол тигізбеңіз. ● Плитаның барлық бөліктері жеткілікті салқындағанша оған киімдер немесе басқа жанғыш заттардың тиіп кетуіне жол бермеңіз, себебі өрт шығуы мүмкін. ● Жанғыш затты плита үстіне немесе жанына қоймаңыз. ● Қатты қызған тоң339 майлар мен сұйық майлар тез жанғыш болады. Майлы тағамдарды дайындау кезінде сақ болыңыз. ● Егер плита бетінде жарықтар пайда болса, ток соғу қаупін болдырмас үшін құрылғыны дереу өшіріңіз. ● Құрылғы сыртқы таймермен не бөлек қашықтан басқару құралымен жұмыс істемейді. ● Плитада майды ұқыпсыз пайдалану қауіпті болуы мүмкін және өрт тудыруы ықтимал. ● Тамақ пісіру процесін қадағалап тұру қажет. Қысқа пісіру процесі үнемі бақылануы қажет. ● Өртті ЕШҚАШАН сумен өшіру әрекетін жасауға болмайды. Оның орнына құрылғыны өшіріп, өртті қақпақ не шүберек клеенка сияқты нәрсемен жабыңыз. Өрт қаупі бар: плита бетіне бөгде заттарды қоймаңыз. ● Бу тазартқыштарды пайдаланбаңыз, ток соғу қаупі бар. ● Пышақтар, шанышқылар, қасықтар немесе қақпақтар сияқты металл заттарды пешке қоймаңыз, себебі олар қызып кетуі мүмкін. ● Құрылғыны электр желісіне қоспас бұрын: кернеу мен қуаттың электр желісіне сәйкес келетіндігіне және розеткаға сәйкес келетіндігіне көз жеткізу үшін мәліметтер тақтасын (құрылғының төменгі жағында) тексеріңіз. Күмәніңіз болса, білікті электр маманымен

Маңызды: - Пайдаланғаннан кейін, плитаны қосқыштан өшіріңіз және табаны анықтайтын құрылғыға сенбеңіз. - Сұйықтықтың тасып кетуіне жол бермеңіз, сондықтан сұйықтық қайнағанда немесе қыздырғанда отты өшіріңіз. - Қыздыру элементтерін бос кәстрөлдермен немесе табалармен немесе оларсыз қосулы күйде қалдырмаңыз. - Пісіру аяқталған кезде тиісті ыстық плитаны өшіріңіз. - Тамақ пісіру үшін ешқашан алюминий фольганы пайдаланбаңыз және алюминийге оралған тағамдарды плитаға ешқашан қоймаңыз. Алюминий балқып, құрылғыны зақымдайды және оны жөндеу мүмкін болмайды. - Тағамдар салынған қауашақтарды ашылмаған күйінде қыздыруға болмайды, олар жарылуы мүмкін! Бұл ескерту барлық плита түрлеріне қатысты. - Тездету (Booster) функциясы сияқты жоғары ток деңгейін тамақты қуыруға арналған май сияқты сұйықтықтарды қыздыру үшін пайдалануға болмайды. Шамадан тыс қызу қауіпті болуы мүмкін. Мұндай жағдайларда төмен қуат деңгейін пайдалануыңызды ұсынамыз. - Ыдыстар плитаның үстіне және дәл ортасына қойылуы керек. Ешқандай жағдайда таба мен плита арасында басқа заттарды қоймаңыз. - Егер температура жоғарыласа, құрылғы пісіру бөліктерінің қуат деңгейін автоматты түрде төмендетеді. Кез келген тазалау немесе техникалық қызмет көрсету алдында құрылғыны розеткадан суырыңыз немесе қосқышты өшіріңіз. Барлық орнату және техникалық қызмет көрсету жұмыстары үшін қорғаныс қолғаптарын киіңіз. Құрылғыны сегіз жастан асқан балалар, сондай-ақ физикалық, сезу немесе ақыл-ой қабілеттері шектеулі адамдар немесе тәжірибесі немесе қажетті білімі жоқ адамдар адам бақылауынсыз немесе құрылғыны қауіпсіз пайдалану және оның қауіптілігін түсіну туралы нұсқаулар340 алмайынша қолданбауы керек. Балалардың құрылғымен ойнамауын қадағалап отырыңыз. Тазалау және күтім көрсету жұмыстарын балалар тиісті бақылаусыз орындамаулары керек. Түтін сорғышты газбен немесе басқа отынмен жұмыс істейтін басқа құрылғылармен бір уақытта пайдалану кезінде бөлме жақсы желдетілуі керек. Түтін сорғыштың іші де, сырты да техникалық қызмет көрсету нұсқауларына сәйкес міндетті түрде үнемі тазалануы (КЕМІНДЕ АЙЫНА БІР РЕТ) керек. Түтін сорғышты тазалау, сонымен қатар сүзгілерді ауыстыру және тазарту ережелерін сақтамау өртке әкелуі мүмкін. Ашық отта ешқашан тамақ дайындауға болмайды. Ашық отты пайдалану сүзгілерді зақымдауы және өрт қаупін тудыруы мүмкін, сондықтан оны барлық жағдайда болдырмау керек. Май қатты қызып кетіп, өртенуіне жол бермеу үшін қуыру кезінде аса сақ болған жөн. ЕСКЕРІҢІЗ: Түтін сорғыштың қолжетімді бөліктері плита қосулы кезде ыстық болуы мүмкін. Ескеріңіз! Орнату жұмыстары толық аяқталғанша құрылғыны қуат көзіне қоспаңыз. Жергілікті билік органдары бекіткен, түтін шығаруға байланысты қауіпсіздік техникасы және қауіпсіздік шаралары бойынша ережелер қатаң сақталуы керек. Шығарылған ауа газ жағатын құрылғылар не басқа да жағу құрылғылары тудыратын түтінді жою үшін пайдаланылатын құбырлар арқылы жіберілуі керек. Түтін сорғышты сым тор дұрыс орнатылмаған кезде ешқашан пайдаланбаңыз! Құрылғыны орнату үшін тек өніммен бірге берілген бұрандаларды ғана қолданыңыз, ал бірге берілмесе, сәйкес келетін бұрандаларды сатып алыңыз. Орнату нұсқаулығында көрсетілгендей ұзындықтағы бұрандаларды қолданыңыз. Ас бөлмелік түтін сорғыш электр емес қуат көзі берілетін басқа құрылғылармен пайдаланылған кезде, бөлменің теріс қысымы 4 Па (4 x 10

бар) деңгейінен аспауы керек. Алдағы уақытта анықтамалық ретінде қарау үшін бұл нұсқаулықты сақтап қою керек. Сатылатын, тасымалданатын не көшірілетін жағдайда оны өніммен бірге ұстау керек. Бұл құрылғы 2012/19/EО - UK SI 2013 No3113, Қалдық электр және электрондық жабдықтар (ҚЭЭЖ) еуропалық директивасына сай таңбаланады. Бұл өнімнің қоқысқа дұрыс тасталуын қамтамасыз етеді және сіз қоршаған ортаға және адам денсаулығына болатын жағымсыз салдардың алдын аласыз. Өнімдегі немесе оған қоса берілген құжаттағы белгісі осы өнімнің тұрмыстық қоқыс ретінде тасталмай, электрлік және электрондық құрылғыларды қайта өңдеуге арналған қоқыс жинайтын тиісті орынға тасталуы керектігін білдіреді. Оны жергілікті қоқыс тастау ережелеріне сәйкес тастаңыз. Бұл өнімді пайдалану, қалпын келтіру және қалпына келтіру туралы қосымша ақпарат алу үшін жергілікті уәкілетті мекемеге, тұрмыстық қалдықтарды жинау қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз. Құрылғы келесі ережелерге сай жасалуы, сыналуы және жасақталуы керек:

12. Қоршаған ортаға келетін әсерді азайту үшін

дұрыс пайдалану нұсқаулары: Пісіруді бастаған кезде, түтін сорғышты ең аз жылдамдықпен қосыңыз, пісіру аяқталған соң, оны бірнеше минутқа қалдырыңыз. Жылдамдықты тек түтін мен бу көп болса ғана, шұғыл жағдайларда ғана Тездету (Booster) функциясы арқылы арттырыңыз. Иісті азайту жүйесінің тиімді жұмысын сақтау үшін, көмір сүзгісін(лерін

ажет болғанда ауыстырып тұрыңыз. Май сүзгісі жақсы жұмыс істеуі үшін оны қажетінше тазалап341 тұрыңыз. Тиімділікті арттырып, шуды азайту үшін, осы нұсқаулықта көрсетілген максималды құбыр диаметрін пайдаланыңыз.

Плитаны пайдалану Индукциялық пісіру жүйесі магнит индукциясы физикалық құбылысына негізделеді. Бұл жүйенің негізгі қасиеті қуатты генератордан кәстрөлге тікелей жіберу болып табылады. Артықшылықтары: Электр плиталарымен салыстыратын болсақ, индукциялық плита: - Қауіпсізірек: шыны беткейіндегі температура төмен болады. - Жылдамырақ: тамақты қысқа уақытты қыздыруға болады. - Дәлірек: плита берілген пәрмендерге дереу жауап береді - Тиімдірек: сіңірілген қуаттың 90%-ы қызуға айналады. Сонымен қатар кәстрөл плитадан алынғаннан кейін, қызу бекер пайдаланылмауы үшін қызуды жіберу дереу тоқтатылады.

2.1 Тамақ пісіру контейнері

Тек белгісі бар табаларды ғана пайдаланыңыз.

плита бетіне зақым келмеуі үшін, мыналарға тыйым

• түбі эмальмен қапталған металл ыдыстарды қою;

• плита бетіне сызат түсірмеуі үшін түбі кедір-бұдыр ыдыстарды қою;

• ыстық кәстрөлдерді және табаларды плитаның басқару панелінің бетіне қоюға болмайды. Түптері тек жартылай ферромагниттік материалдардан тұратындықтан, индукциялық қолданысқа барлық табалар жарамды бола бермейді! Кәстрөлдер мен табаларды сатып алғанда, мынаны ескеріңіз:

• ыдыстың түбі толығымен ферромагниттік материалдардан тұруы керек. Әйтпесе, жылу беру тиімділігі төмендейді, ал жылудың біркелкілігі мен кәстрөлдің/табаның температурасы тамақ пісіруге сәйкес келмеуі мүмкін.

• Түбінде алюминий болмауы керек, әйтпесе ыдыс қызбайды және оны индукторлар танымауы мүмкін.

• Түбі тегіс емес немесе біркелкі емес ыдыс. Олар индуктор мен табаның арасындағы байланысты төмендетіп, пісіру тиімділігі мен сапасын нашарлатады.

Маңызды: ыстық табалар мен кастрөлдерді ешқашан пештің үстіне қоймаңыз.

2.1.1 Алдыңғы контейнерлер

Кәстрөлдің материалы магнитті екенін тексеру үшін жай ғана магнитті пайдалана аласыз. Кәстрөлдерге магнит жабыспаса, олар жарамайды. Алдыңғы тараудағы көрсеткіштер осыған да қатысты ескерілуі тиіс.

2.1.2 Ұсынылатын кәстрөл түбі диаметрлері

МАҢЫЗДЫ: егер кәстрөлдер дұрыс өлшемде болмаса, пісіру бөліктері іске қосылмайды. Әрбір жеке бөліктің минималды диаметрлерін осы нұсқаулықта берілген тиісті суреттерден қараңыз. Жақсы нәтижеге қол жеткізу үшін мыналарды ұсынамыз:

• Диаметрі пісіру аймағына сай келетін кәстрөлдер мен табаларды пайдаланыңыз.

• Мүмкін болса, пісіру кезінде табаның қақпағын жауып қойыңыз, бұл әсіресе диаметрі 22 см-ден асатын табалар үшін маңызды.

• Табаны плитада көрсетілген пісіру бөлігінің ортасына

Сорғыш желдеткішті пайдалану Сору жүйесін екі нұсқада пайдалануға болады: сыртқы сору және тасымалдау немесе ішкі рециркуляциясы бар сүзгі. Сору нұсқасы 7-сур. Түтіндер берілген жалғау фланеціне бекітілген құбырлар (бөлек сатып алынады) арқылы сыртқа шығарылады. Сорғыш құбырдың диаметрі жалғағыш сақинаның диаметріне сай келуі керек: - төртбұрышты шығыстар үшін: 222 x 89 мм - шеңбер шығыстар үшін: Ø 150 мм (*) Қосымша ақпарат алу үшін осы нұсқаулықта көрсетілген сору нұсқасына қатысты бетті қараңыз. Өнімді диаметрі ауа шығысына (жалғау фланеці) сай342 келетін қабырғаға орнатылған сорғыш құбырларға және саңылауларға жалғаңыз. Диаметрі кішірек сорғыш құбырлар мен саңылаулар жұмыс тиімділігін нашарлатып, шу деңгейін айтарлықтай арттыруы мүмкін. Осыған байланысты барлық жауапкершіліктерден бас тартылады. Ауа өткізгіш мүмкіндігінше қысқа болғаны жөн. Мүмкін болатын ең аз иіндері бар құбырды пайдаланыңыз (максималды бұрыш: 90°). Құбыр диаметрінің күрт өзгерістеріне жол

Сүзу нұсқасы 10-сурет Сорылған ауа бөлмеге қайта жіберілмес бұрын арнайы май және иіс сүзгілерінен өтеді. Өнім стандартты орнатуға қажет барлық бөліктермен беріледі, ауа шығысы корпус негізінің алдыңғы жағына орнатылады. Қосымша ақпаратты сүзгі нұсқасына қатысты беттен (осы нұсқаулықтың суреттер бөлімінде) қараңыз.Түрлі сүзу және сору жүйелерін орнатуға арналған жиынтықтардың толық ауқымын www.elica.com және www.shop.elica.com веб- сайттарынан көріңіз.

● Электрлік және механикалық бөліктерін орнатуды тк білікті мамандар орындауы керек. Бұл электрлік құрылғы ШЫҒЫҢҚЫ орнатылатын жағдайда қалыңдығы 2-6 см болатын жұмыс бетіне орнатуға арналған; ал БАТЫРЫП орнатқан кезде 2,5-6 см тереңдікке орнатылуы керек. Плита мен қабырға арасындағы қашықтық алдыңғы жағынан кемінде 5 см, бүйірлерінен кемінде 4 см және жоғарғы кедергіден кемінде 50 см болуы

Ерекше назар аударыңыз: ұсынылған қашықтық мысал ретінде келтірілген: үй- жайларды жобалау кезінде асүй құрылғысының өндірушісінің нұсқаулары ескерілуі керек.

3-сурет ● Құрылғыны электрлік қуат көзінен ажыратыңыз. ● Орнату жұмыстарын қолданыстағы орнату және қауіпсіздік ережелерін білетін, кәсіби дайындалған қызметкерлер ғана жүзеге асыруы керек. ● Егер осы тараудағы нұсқаулар орындалмаса, өндіруші адамдарға, жануарларға немесе мүлікке тиген зардаптар үшін кез келген жауапкершілікті өз мойнына алмайды. ● Қуат кабелі плитаны жұмыс бетінен шығарып алғанда ыңғайлы болатындай жеткілікті ұзын болуы керек. ● Құрылғының астыңғы жағында орналасқан сериялық нөмір тақтайшасында көрсетілген кернеу ол орнатылатын үйдегі кернеуге сәйкес келетіндігін тексеріңіз. ● Ұзартқыш сымдарды пайдаланбаңыз. ● Жерге қосу қуат сымы басқа кабельдерге қарағанда 2 см-ге ұзын болуы керек. ● Егер электрлік жабдық қуат сымымен жабдықталмаса, 7200 Ватт қуат үшін 2,5 мм2 минималды кондуктор диаметрін пайдаланыңыз; жоғарырақ қуат деңгейлері үшін диаметрі 4 мм2 болуы керек. ● Кабель бойындағы температура 50°C-тан аспауы керек. ● Бұл құрылғы қуат көзіне тұрақты қосылуға арналған. ● Ескеріңіз! Электр желісіне қайта қоспас бұрын, оның дұрыс жұмыс істейтініне көз343 жеткізіңіз, әрқашан қуат кабелінің дұрыс орнатылғанын тексеріңіз. ● Ескеріңіз! Аралық жалғау кабелін ауыстыруды уәкілетті техникалық қолдау қызметі немесе біліктілігі оған сай адам жүзеге асыруы керек. Ескертпе: өнім максималды қуат шектеуін орнатуға мүмкіндік беретін Қуат шектеуші функциясымен жабдықталған Құрылғы электр желісіне қосылған кезде немесе ажыраған соң электр желісіне қайта қосылған кезде (келесі 2 минут ішінде), Электр жүйесінің қорғанысын таңдалған қуатты шектеу деңгейіне сәйкес орнатыңыз. шектеу қойылуы керек. Қуат шектеу параметрі үшін осы нұсқаулықтың Жұмыс бөлімін қараңыз.

Орнатуды бастамас бұрын:

• Өнімді қораптан шығарғаннан кейін, оның тасымалдау кезінде зақымдалмағанына көз жеткізіңіз, ақаулықтар туындаған жағдайда, сатушыға немесе тұтынушыларға қызмет көрсету орталығына хабарлаңыз.

• Өнімнің өлшемдері орнатылатын орынға сәйкес келетініне көз жеткізіңіз.

• Қаптаманың ішіндегі тасымалдау мақсатында салынған керек-жарақтардың (мысалы, бұрандалар салынған қалташықтар, кепілдік куәліктері және т.б.) бар-жоғына көз жеткізіңіз. Егер болса, оларды алып тастаңыз және қауіпсіз жерде сақтаңыз.

• Орнату аймағында қуат ұясы бар екенін тексеріңіз Корпусты орнатуға дайындау: - Бұл бұйымды салқындатқыш құрылғылардың, ыдыс жуғыштардың, пештердің, кір жуғыш машиналар мен кір кептіргіш қондырғылардың үстіне орнатуға

- Плитаны орнатпас бұрын, шкафты сәйкесінше кесіңіз және жаңқалар мен үгінділерді абайлап алыңыз. МАҢЫЗДЫ: 250° температураға шыдайтын бір компонентті жабысқақ герметикті (S) қолданыңыз; орнатпас бұрын, жабыстырылатын беттерді мұқият тазалаңыз және жабысуға кедергі жасайтын барлық нәрселерді жойыңыз (мысалы, бөлгіш жақпалар, беткі үлдірлер, тоңмайлар, сұйық май, шаң, ескі желімнің іздері және т.б.); желім жақтаудың барлық сыртқы жағына біркелкі жағылуы керек; жабысқаннан кейін, желімді шамамен 24 сағат құрғатыңыз. 1B-2B суреті Ескеріңіз! Бұрандалар мен ысырмаларды ос нұсқауларға сай орнатпасаңыз, электр тогы қаупі орын алуы мүмкін. Ескертпе: бұйымның дұрыс орнатылуын қамтамасыз ету үшін келесі сипаттамалары бар құбырларды желіммен тығыздау ұсынылады: - акрил негізіндегі желімді жұмсақ иілгіш ПВХ үлдір - DIN EN 60454 ережелеріне сай - отқа төзімді - ескіруге төзімділігі жоғары - температура ауытқуларына төзімді - төмен температурада қолдануға жарамды344

Басқару тақтасы Ескертпе: Пәрмендерді таңдау үшін оларды білдіретін таңбаларды жай ғана түртіңіз (басыңыз)

2. Тамақ пісіру аймағын таңдау

Қуат деңгейін арттыру

3. Сору жылдамдығын (қуатын) арттыру

4. Қуат деңгейін төмендету

Сорғу жылдамдығын (қуатын) төмендету Таймер мәнін азайту

5. Таймерді іске қосу

Таймер мәнін арттыру

6. Автоматты функцияларды іске қосу

Сүзгі қанығуын бастапқы мәніне қайтару

7. Қуат деңгейін көру

8. Сорғу жылдамдығын (қуатын) көру

Сүзгі көмегі индикаторы SNAP жұмысы индикаторы345 ПЛИТАНЫ ПАЙДАЛАНУ Бастамас бұрын ескеріңіз: Бұл плитаның барлық функциялары ең қатаң қауіпсіздік ережелеріне сай болатын етіп

• Кәстрөлдер жанарғының үстіне қойылмағанда немесе дұрыс емес қойылғанда, кейбір функциялар іске қосылмайды немесе автоматты түрде

• Басқа жағдайларда белгілі бір функция таңдалмаған параметрді қажет еткен кезде, іске қосулы функциялар автоматты түрде өшіріледі (мысалы: “Плитаны қосу” пәрмені “Тамақ пісіру аймағын таңдау” және “Жұмыс температурасы” немесе “Құлыптау функциясы” немесе “Таймер” опциясынсыз). Сақ болыңыз! Ұзақ уақыт пайдаланылған жағдайда (мысалы) тамақ пісіру аймағы суыту фазасында болғандықтан, дереу өшірілмеуі мүмкін; бұл фазаның аяқталатынын білдіретін

" таңбасы тамақ пісіру аймағына шығады. Тамақ пісіру аймағын пайдаланбас бұрын, дисплейдің өшірілуін күтіңіз. Тамақ пісіру аймағы дисплейі тамақ пісіру аймағының дисплейі көрсетеді:

Қалдық қызу индикаторы

Көпір функциясы қосулы

Температураны басқару функциясы қосулы

Плита сипаттамалары Қауіпсіз іске қосу Өнім тек кәстрөл тамақ пісіру аймағында болған жағдайда ғана іске қосылады: ешқандай кәстрөл болмаса немесе олар алынса, қыздыру процесі іске қосылмайды не тоқтатылады. Кәстрөл анықтағыш Өнім тамақ пісіру аймағында кәстрөлдің барын автоматты түрде анықтайды. Қауіпсіз өшіру Қауіпсіздік мақсаттарында әрбір тамақ пісіру аймағында максималды жұмыс істеу уақыты белгіленеді, ол орнатылған максималды қуат деңгейіне байланысты болады.

Қалдық қызу индикаторы Бір не бірнеше тамақ пісіру аймағы өшірілген кезде, қалдық қуат бар болса, ол "

таңбасының көмегімен сәйкес аймақ дисплейіндегі визуалды сигналмен көрсетіледі.

Ескертпе: Кез келген функцияларды іске қосу алдында қажетті аймақты қосу керек Қуатты қосу плитаны/сорғышты ҚОСУ/ӨШІРУ пернесін басыңыз (түртіңіз) Плита/сорғыш пайдалануға дайын екенін білдіретін индикатор шамы жанады Өшіру үшін қайта басыңыз Ескертпе: Бұл функцияның басқаларға қарағанда басымдығы жоғары.

Тамақ пісіру аймағын таңдау Қажетті тамақ пісіру аймағына сай келетін таңдау құралын түртіңіз (басыңыз). 9 қуат деңгейі Плитада 9 қуат деңгейіне ие Қуат деңгейін арттыру үшін таңдау құралын түртіңіз (басыңыз); Қуат деңгейін төмендету үшін таңдау құралын түртіңіз (басыңыз); Қуат деңгейі таңдалған аймақтың дисплейіне

... "346 Қуат арттырғыш Бұл өнімде ұзақтығы 5 минутпен шектелетін, одан кейін қуат деңгейі алдыңғы деңгейге оралатын жоғарғы деңгейлі ( деңгейден басқа) қосымша қуат функциясы бар. Қуат деңгейін арттыру үшін таңдау құралын түртіңіз (басыңыз) ( деңгейінен кейін) және Қуат арттырғышын іске қосыңыз Қуат деңгейі таңдалған аймақтың дисплейіне " " таңбасымен шығады Назар аударыңыз: пісіру аймағында (19- СУР.) Power Booster (Қуатты күшейту) режиміне арналған таймер жоқ; Power Booster (Қуатты күшейту) режимін өшіру үшін басыңыз:

Көпір аймақтары Көпір функциясының арқасында жақ пісіру аймақтары бірдей қуат деңгейімен бір аймақты жасай отырып, аралас режимде жұмыс істей алады. Бұл функция үлкен кәстрөлдер мен табалар тамақты біркелкі пісуіне мүмкіндік

Алдыңғы "Негізгі" пісіру аймағын арттағы сәйкес "Қосымша" аймағымен пайдалануға

(осы функциямен қандай аймақтар жабдықталатынын көру үшін осы нұсқаулықтың суреттер бөлімін қараңыз). Көпір функциясын іске қосу үшін: - "Негізгі" пісіру аймағын таңдаңыз (кемінде 0 қуат деңгейінде болуы керек)

пернесін акустикалық сигналы дыбыс

" таңбасы жыпылықтап шыққанша басып тұрыңыз ("Қосымша" пісіру аймағының (7) дисплейінде -"Қосымша" пісіру аймағын 3 секундта

- "Негізгі" пісіру аймағының жұмыс деңгейін (Қуат) орнатыңыз , ол (7) қатысты дисплейінде көрсетіледі Ескертпе: Көпір функциясын өшіру үшін жай ғана тамақ пісіру аймағын " " температурасына жеткізіңіз.

Температураны басқару Температураны басқару қызудың 0 мен 1 арасындағы оңтайлы қуат деңгейінде тұрақты температурада болуына мүмкіндік беретін басқару функциясы болып табылады; дайын тамақты жылы күйінде сақтау үшін пайдаланылады. Температураны басқару функциясы пернені алғаш басқан кезде іске қосылады

" таңбасы Температураны басқару режимінде жұмыс істейтін аумақты дисплейіне

Балалардан қорғау Балалардан қорғау балалардың байқаусызда тамақ пісіру аймағына және сорғыш аймаққа кіруінің алдын алып, қандай да бір функцияның іске қосылуына жол бермейді. Балалардан қорғау тек өнім қосулы болып, ал пісіру аймақтары (және сорғыш аймақтар) өшірулі болғанда іске қосылады.

(FR) пернесін және пернесін бір мезгілде басып тұрыңыз

• одан кейін және таңдау құралын (2-FR) қайта басыңыз; қос акустикалық сигнал Балалардан қорғау функциясы қосулы екенін білдіреді және "

(7) дисплейлерге шығады.

(2-FR) пернесін және пернесін бірге басып тұрыңыз

• одан кейін пернесін қайта басыңыз; қос акустикалық сигнал Балалардан қорғау функциясы өшірілгенін көрсетеді және "

дисплейлерге (7) шығады. Уақытша өшіру: Балалардан қорғау функциясы қосулы кезде тамақ пісіру аймағын пайдалану ықтимал. Келесідей жалғастырыңыз:

(2-FR) пернесін және пернесін басып

Тамақ пісіру аймағын әдеттегідей пайдалана аласыз, Балалардан қорғау функциясы плита өшірулі кезде қайта қосылады.

Таймер функциясы әр тамақ пісіру (және сору аймағы) аймағы үшін орнатылатын кері санақ болып табылады.347 Орнатылатын мерзімнің соңында тамақ пісіру аймағы (немесе сору аймағы) автоматты түрде өшіріледі және пайдаланушы акустикалық сигнал арқылы хабарландырылады. Таймер таңбаны басқан кезде іске қосылады таймер кері санақты аяқтаған кезде акустикалық сигнал дыбысы шығады (2 минут бойы немесе кез келген плита пернесін басу арқылы тоқтағанша), (10) дисплейі " " таңбасымен

Плитаның Таймер функциясын реттеу

• Тамақ пісіру аймағын таңдаңыз.

• Реттеу функциясына кіру үшін

• Таймер ұзақтығын реттеңіз: автоматты өшіру уақытын арттыру үшін таңдау құралын

автоматты өшіру уақытын азайту үшін таңдау құралын пернесін басыңыз Қажет болса, басқа тамақ пісіру аймақтары үшін операцияны қайталаңыз. Ескертпе: Таймер мәні әрбір тамақ пісіру аймағында әртүрлі болуы мүмкін; (10) дисплейінде соңғы таңдалған плитаның кері санағы 10 секундқа шығады, одан кейін ең аз қалған уақыт көрсетіледі. Таймерді өшіру үшін:

• таймер уақытын " " етіп көмегімен

• плитаны көмегімен өшіріңіз

Ескертпе: ешқандай перне басылмаса, функция қосулы қалады. Ескертпе: Таймер пайдаланылатын кезде, таңбасы тамақ пісіру аймағының бүйірінде

Жұмыртқа пісіру таймері Жұмыртқа пісіру таймері функциясы пісіру аймақтарынан (және сору аймағынан) тәуелсіз кері санақ болып табылады. Орнатылған уақыттың соңында, пайдаланушы акустикалық сигнал хабары беріледі. Жұмыртқа пісіру таймері пернесін басып тұру арқылы іске қосылады. Ескертпе: Жұмыртқа пісіру таймері функциясын іске қосу керек болса, Tаймер функциясы үшін де осындай процедураны қайталаңыз.

Қуатты шектеу Қуатты шектеу функциясы өнімніңмаксималды сору шамасын шектей отырып пайдалануға мүмкіндік береді. Ескертпе: түтін тартқыш өшірулі болған кезде түтін тартқыш ( түймесін баспай ) түтін тартқыш электр желісіне жалғанғаннан кейін немесе электр желісінің өзі қайта жалғанғаннан кейін 2 минут ішінде өшеді. Қуат шектеуін орнату үшін:

пернесін басып тұрған кезде пернесін басып жібере салыңыз - акустикалық сигнал қысқа уақытқа шығады

пернесін басып тұрған кезде (2-FL) пернесін басып жібере салыңыз

пернесін жіберуге болады: − FL аймағы (7) дисплейі "C" және "0" таңбаларын шектеуді орнатуға болатынын көрсету үшін кезекпен

− RL аймағы (7) дисплейі ағымдағы параметрді көрсетеді** 0 = 7,4 КВт 1 = 3,1 КВт 2 = 4,5 КВт ** әдепкісінше, шектеу 7,4 КВт мәніне

- қуатты шектеу параметрін өзгерту үшін (2-FL) пернесін басыңыз - таңдауды сақтау үшін пернесін 2 секунд басып тұрыңыз; параметрді орнатуды растау үшін ұзақ акустикалық сигнал шығады. - функциядан шығу үшін пернесін басыңыз348 СОРҒЫШ ЖЕЛДЕТКІШТІ ПАЙДАЛАНУ Қуатты қосу плитаны/сорғышты ҚОСУ/ӨШІРУ пернесін басыңыз (түртіңіз) Плита/сорғыш пайдалануға дайын екенін білдіретін индикатор шамы жанады Өшіру үшін қайта басыңыз Ескертпе: Бұл функцияның басқаларға қарағанда басымдығы жоғары.

Сорғыш желдеткішті қосу: Сорғыш желдеткішті іске қосу үшін таңдау

Сору жылдамдығы (қуат): сору жылдамдығын (қуатты) арттыру үшін таңдау құралын түртіңіз (басыңыз) (0-10); сору жылдамдығын азайту үшін таңдау құралын түртіңіз (басыңыз) (10-0);

Таймер таңбаны басқан кезде кез келген жылдамдықпен іске қосылады

(10) дисплейі кері санақты көрсетеді (9) дисплейі таңбаны көрсетеді

Сорғыш желдеткіш таймерін реттеу Алдын ала орнатылған өшіру уақыттарын өзгертуге болады. Ол таймер қосулы кезде өзгертілуі керек.

• Автоматты өшіру уақытын арттыру үшін түймесін басыңыз

• Автоматты өшіру уақытын азайту үшін түймесін басыңыз

Сүзгінің қанығуы индикаторы Түтін тартқыш техникалық қызмет орындалуы қажет кезді өзі көрсетеді Май сүзгісі

”(11) ЖШД жанады Иіске қосы белсендірілген көмір сүзгісі

"(11) СКД жыпылықтайды

Сүзгі қанығуын бастапқы мәніне қайтару Сүзгілерге (май және/немесе белсендірілген көмір) техникалық қызмет көрсетілген соң, пернесін басып тұрыңыз;

" ЖШД өшіп, санау басталады. Иіске қарсы белсендірілген көмір сүзгісінің толу индикаторының іске

Бұл индикатор әдетте өшірулі болады. Оны іске қосу үшін бағдарламалау үшін, мыналарды орындаңыз: - Түтін тартқышты пернесін басу арқылы іске

- сору моторы мен пісіру аймақтары өшірулі болған кезде, пернесін басып тұрыңыз;

" іске қосылады да, құрылғының іске қосылғанын көрсету үшін өшеді. Иіске қарсы белсендірілген көмір сүзгісінің толу индикаторының өшуі жоғарыда сипатталған іске қосу қадамдарын

" жыпылықтайды да, құрылғының өшкенін көрсету үшін өшеді.

SNAP® өнімімен автоматты плита режимі Түтін тартқыш пен SNAP® арасына байланыс орнату жолы туралы ақпаратты SNAP® құрылғысымен берілген нұсқаулықтан көріңіз немесе www.elica.com сайтына кіріңіз. Ескертпе: SNAP® – түтін тартқышпен бір уақытта жұмыс істей алатын қосымша түтін сорғыш құрылғы. Бұл функцияны іске қосу үшін: түймесін басыңыз, " " ЖШД және SNAP (11) ЖШД түтін тартқыштың осы режимде жұмыс істеп тұрғанын көрсету үшін жанады. Бұл құрылғыны терезе датчигі ЖИЫНТЫҒЫМЕН бірге пайдалануға болады (оны өндіруші бермейді).349 Егер терезе датчигі бар ЖИНАҚ орнатылса (тек EXTRACTOR (Түтін сорғыш) режимі қолданылған жағдайда), датчик орнатылған бөлмедегі терезе жабылған сайын ауа сору тоқтайды.

• ЖИНАҚ пен құрылғы арасындағы электрлік байланысты білікті және мамандандырылған техник орнатуы керек.

• ЖИНАҚ құрамдас бөлікке және оны құрылғымен бірге пайдалануға рұқсат беретін қауіпсіздік стандарттарына сәйкес бөлек сертификатталуы керек. Орнату жұмысы тұрмыстық жүйелерге арналған ағымдағы ережелерге сай орындалуы тиіс.

• ЖИНАҚТЫҢ құрылғыға жалғанатын сымдары сертификатталған қауіпсіз қосымша төменгі кернеу (SELV) тізбегінің бір бөлігі болатындай етіп жалғануы

• бұл құрылғының өндірушісі ақауларға және/немесе ЖИНАҚТЫ дұрыс орнатпауға байланысты туындайтын ақаулардан және/немесе проблемалардан туындаған қолайсыздық, зақым немесе өрт үшін ешбір жауапкершілікті мойнына алмайды.350

Қуат деңгейі Пісіру түрі Деңгейді қолдану (дисплей пісіру тәжірибесі мен пісіру әдеттерін бірге қамтиды)

Boost Тез қыздыру Су болған жағдайда тамақтың температурасын тез қайнату деңгейіне дейін жылдам арттыруға және тамақ пісіру сұйықтықтарын жылдам қыздыруға өте

8-9 Қуыру - қайнату Тамақты қызартуға, пісіруді бастауға, қатырылған тамақтарды қуыруға және жылдам қайнатуға өте ыңғайлы

7-8 Қызарту - қуыру - қайнату - отқа қақтау Қуыруға, қайнатып қоюға, пісіруге және отқа қақтауға (5-10 минуттық қысқа уақыттар ішінде) өте ыңғайлы 6-7 Қызарту - пісіру - бұқтыру - қуыру - отқа қақтау Қуыруға, қайнатып қоюға, пісіруге және отқа қақтауға (10-20 минуттық қысқа уақыттар ішінде), керек-жарақтарды алдын ала қыздыруға өте ыңғайлы

4-5 Пісіру - бұқтыру - қуыру - отқа қақтау Қайнатуға, баяу қайнатып қоюға, пісіруге (ұзағырақ уақытқа) өте ыңғайлы Пастаны

3-4 Пісіру - қайнату - қоюлату - араластыру Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (күріш, соустар, құрғақтай қуырылған тағамдар, балық) баяу пісіруге, пастаны араластыруға өте

2-3 Пісіру - қайнату - қоюлату - араластыру Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (бір литрден аз көлемдегі: күріш, соустар, құрғақтай қуырылған тағамдар, балық) баяу пісіруге өте ыңғайлы

1-2 Еріту - жібіту - жылы күйде сақтау -

Майды жұмсартуға, шоколадты жайлап балқытуға, шағын тамақтарды ерітуге өте

Еріту - жібіту - жылы күйде сақтау -

Жаңадан пісірілген тамақтың шағын порцияларын жылы күйде сақтауға немесе берілетін тамақтардың температурасын ұстап тұруға және ризоттоны араластыруға өте ыңғайлы

Беткі бөлікке қолдау

Плита күту немесе өшіру режимінде болады (H-L-O арқылы сигнал берілетін тамақ пісіруден кейін қалуы мүмкін қалдық қызу)351

4.2 Тамақ пісіру кестелері

Қуат деңгейі мен пісіру белгішесі Бірінші кезең

Паста, күріш Жаңа піскен

Суды қыздыру Арттыру-9 Паста пісіру және қайнатып қою 7-8 Жаңа піскен

Суды қыздыру Арттыру-9 Паста пісіру және қайнатып қою 7-8 Қайнатылған

Суды қыздыру Арттыру-9 Паста пісіру және қайнатып қою 5-6

Қуыру және құрғақтай қуыру 7-8

Қайнатылған Суды қыздыру Арттыру-9

8-9 Майға бұқтыру Қыздыру керек-жарағы 7-8

6-7 Бұқтырылған Қыздыру керек-жарағы 7-8

3-4 Қуырылған Қыздыру керек-жарағы 7-8

Етті майға қызартып қуыру (сары майға қуырылса, 6-қуат) 7-8 Пісіру 3-4

Табаны алдын ала қыздыру 7-8 Екі жағын отқа

Майға қызартып қуыру (сары майға қуырылса, 6-қуат) 7-8 Пісіру 4-5

Майға қызартып қуыру (сары майға қуырылса, 6-қуат) 7-8 Пісіру 3-4

Табаны алдын ала қыздыру 7-8 Пісіру 7-8

Майға қызартып қуыру (сары майға қуырылса, 6-қуат) 7-8 Пісіру 3-4

Сұйық немесе тоң майды

8-9 Қуыру 7-8 Жұмыртқалар

Табаны сары май не тоң май салып қыздыру 6 Пісіру 6-7

Табаны сары май не тоң май салып қыздыру 6 Пісіру 5-6

қайнатылған/қайнатылған Суды қыздыру Арттыру-9 Пісіру 5-6

Сұйық майға қызартып қуыру (сары май болса, 6-қуат) 6-7 Пісіру 3-4

Сұйық майға қызартып қуыру (сары май болса, 6-қуат) 6-7 Пісіру 3-4

Негізді дайындау (сары майды ерітіңіз және ұн себіңіз) 5-6 Баяу қайнағанша

Сүтті қайнату 4-5 Баяу қайнатып

4-5 Ботқалар Сүтті қайнату 4-5 Баяу қайнатып

2-3 Күріш ботқасы Сүтті қыздыру 5-6 Баяу қайнатып

5. Техникалық қызмет көрсету

Плитаға техникалық қызмет көрсету Сақ болыңыз! Қандай да бір тазалау не техникалық қызмет көрсету жұмыстары алдында тамақ пісіру аймақтарының өшірулі екенін және қызу индикаторы сөнгенін тексеріңіз.

Плитканы әр пайдаланған сайын тазалап қою

Абразивті губкаларды, шаю губкаларын пайдалануға болмайды. Оларды пайдалансаңыз, уақыт өте келе шыны зақымдануы мүмкін. Піш бүріккіштері не дақ кетіргіштер сияқты химиялық тітіркендіргіштерді пайдаланбаңыз. Әр пайдаланған сайын, тамақ қалдықтары мен дақтарын кетіру үшін плитаны салқын әрі таза күйінде ұстаңыз. Қант не құрамында қант мөлшері көп тамақ плитаны зақымдайды және дерек алынуы

Тұз. қант және құм шыны беткейді зақымдауы

Плитаны тазалау үшін жұмсақ шүберекті, қағаз сүлгіні немесе арнайы құралдарды пайдаланыңыз (Өндірушінің нұсқауларын қадағалаңыз). БУМЕН ТАЗАЛАҒЫШТАРДЫ ПАЙДАЛАНУҒА БОЛМАЙДЫ!!!

Егер сұйықтықтар байқаусызда не шамадан тыс кәстрөлден ағып кетсе, қандай да бір қалдықты алып тастап, максималды гигиеналық жағдайларда тазалау үшін өнімнің төменгі жағындағы ағызу клапанын ашыңыз. 18 сурет Толық әрі терең тазалау үшін төменгі науаны алып тастауға болады. 19-сурет Металл грильді тазарту: Тор ыстық сумен және бейтарап жуғыш қоспамен қолмен жуылып, одан кейін тотықтанудың алдын алу үшін толық кептірілуі

Сорғыш желдеткішке қызмет көрсету

Тазалау үшін ТЕК бейтарап сұйықтық тазалағышқа малшынған шүберекті пайдаланыңыз. ТАЗАЛАҒЫШ АСПАПТАРДЫ НЕ ҚҰРАЛДАРДЫ ПАЙДАЛАНУҒА

Абразивті құрамдастары бар өнімдерді пайдалануға болмайды. СПИРТТІ ПАЙДАЛАНУҒА БОЛМАЙДЫ! Май сүзгісі Тамақ пісіру кезінде шығатын май бөлшектерін тартып алады. Айына бір рет (немесе сүзгінің қанығуын көрсететін жүйе қажет еткенде) агрессивті емес тазалағышты пайдалана отырып, қолмен не ыдыс жуғышта төмен температурада және жылдам тазаланып тұруы керек. Ыдыс жуғышта тазаланғаннан кейін металл май сүзгісінің түсі оңып кетуі мүмкін, бірақ оның сүзу сипаттамалары өзгеріссіз қалады. 15-сурет Белсендірілген Көмір Сүзгі - Керамикалық (Сүзу нұсқасына ғана арналады) Тамақ пісіру кезінде шығатын жағымсыз иістерді жояды. Өнімде иіс сүзгісі бар. Ұзақ уақыт қолданғаннан кейін сүзгілер иістерге қанығуы мүмкін, бұл пісірілетін тамақ түріне және май сүзгісінің майдан қаншалықты жиі тазаланатынына байланысты. Иіс сүзгілерін 45 минут 200°C дейін қыздырылған пеште әр 2/3 айда термиялық әдіспен қалпына келтіруге болады. Сүзгіні дұрыс қалпына келтіру оның 5 жыл бойы үздіксіз тиімді жұмыс істеуін қамтамасыз етеді. Ескерту! Сүзгілерді пештің түбінде қалдырмаңыз, оларды пісіру науасына салып, орташа биіктікке қойыңыз. 17 – 17a – 17b – 17c-сурет353

Пәрмен аймағы шамадан тыс жоғары температураға байланысты өшеді Электрондық бөлшектердің

Қайта пайдаланбас бұрын плитаның салқындағанын

E3 Контейнер үйлеспейді Магнит қасиеті

Пайдаланушы интерфейсі мен индукция модулі арасындағы байланыс ақаулары Электр тогы модульге келмеуде; Қуат кабелі дұрыс қосылмаған немесе

Плитаны электр желісінен алып тастап, байланысты

сигналдары үшін ( E … U … C … ) Тұтынушыларды қолдау қызметіне қоңырау шалып, қате коды туралы есеп

5.3 Тұтынушыларды қолдау қызметі

Тұтынушыларды қолдау қызметіне хабарласу алдында

1. "Ақауларды жою" бөлімінде берілген пункттер негізінде мәселені жоя алмайтыныңызды тексеріңіз.

2. Құрылғыны өшіріп, мәселенің өздігінен жойылғанын не жойылмағанын тексеру үшін оны қайта
