Produkttype	Vinkelsliper
Merke	Bosch
Modell	GWS 30230 PB Professional
Nominell opptatt effekt	2800 W
Tomgangsturtall	6500 o/min
Maks skivediameter	230 mm
Spindelgjenger	M14
Vekt (avhengig av tilbehør)	5,9 - 8,4 kg
Strømforsyning	Nett, 230 V (nominell spenning)
Lydtrykknivå	97 dB(A)
Lydeffektnivå	105 dB(A)
Stopp ved tilbakeslag (KickBack Control)	Ja
Beskyttelse mot utilsiktet omstart	Ja
Mykstart	Ja
Brems for umiddelbar stopp	Ja
Status-LED	Ja (indikerer overoppheting og stopp)
PROtection-bryter	Ja (på PB-modell)
Beskyttelsesdeksel	Inkludert (for sliping og skjæring)
Sidehåndtak	Standard og antivibrasjon inkludert
Vedlikehold	Rengjør ventilasjonsspalter; blås med trykkluft
Reparerbarhet	Bosch kundeservice; reservedeler tilgjengelig

Ofte stilte spørsmål - GWS 30230 PB Professional BOSCH

Hvordan bytter jeg slipeskiven?

Koble fra verktøyet. Trykk på spindellåseknappen (1) for å låse spindelen. Bruk pin-nøkkelen (7) for å løsne festemutteren (15) eller hurtigspennmutteren (16). Fjern den gamle skiven og monter den nye i henhold til monteringsrekkefølgen i bruksanvisningen. Stram mutteren godt.

Hva gjør jeg hvis den røde LED-en blinker?

Blinkende rød LED indikerer overoppheting av verktøyet. La verktøyet avkjøles. Når LED-en blir grønn, kan du starte på nytt.

Hvordan bruker jeg bremsen for umiddelbar stopp?

Bremsen for umiddelbar stopp er automatisk: så snart du slipper av/på-bryteren (3), bremses tilbehøret i løpet av noen sekunder til fullstendig stopp. Dette gjør at du kan sette fra deg verktøyet tidligere.

Kan jeg bruke en skjæreskive til sliping?

Nei, bruk aldri en skjæreskive til grovsliping. Bruk kun egnede slipeskiver for sliping. For skjæring, bruk spesialbeskyttelsesdekselet for skjæring (17)/(18) eller slipedekselet (8)/(9) med spesialdekslet for skjæring (19).

Hvordan monterer jeg beskyttelsesdekselet?

Koble fra verktøyet. Åpne klemmespaken (11) eller løsne låseskruen (12). Plasser dekselet på spindelhalsen og juster utløsertappen (10) i sporet. Drei dekselet til ønsket posisjon og lukk spaken eller stram skruen.

Hva er effekten til dette verktøyet?

Nominell opptatt effekt er 2800 W. Tomgangsturtallet er 6500 o/min for modellen med maks skivediameter 230 mm.

Hvordan rengjør jeg verktøyet?

Koble fra verktøyet. Rengjør ventilasjonsspaltene regelmessig med en børste eller trykkluft. For ekstreme forhold, bruk en støvsuger. Ikke bruk kjemikalier.

Hva gjør jeg ved tilbakeslag?

Ved tilbakeslag stopper verktøyet automatisk takket være KickBack Control-funksjonen. Sett bryteren i av-posisjon, og start deretter på nytt. Hold alltid verktøyet godt med begge hender.

Hvordan bruker jeg beskyttelse mot utilsiktet omstart?

Etter et strømbrudd starter ikke verktøyet automatisk på nytt. For å starte det igjen, sett av/på-bryteren (3) i av-posisjon, og start deretter normalt.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelig hos Bosch kundeservice. Gå til nettsiden www.bosch-pt.fr eller kontakt Bosch kundeservice på 0970821226.

BRUKSANVISNING GWS 30230 PB Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Specifikke sikkerhedsforskrifter vedrørende tradbørstning:

Produkt- og ydelsesbeskrivelse

Beskyttelsesskaerm til sibning med lasekrue

Sorg ved anvendelse af diamantskareskiver for, at retningspilen pa diamantskareskiven og el-vaerktjets omdrejningsretning (se retningspil pa gearhovedet) stemmer overens.

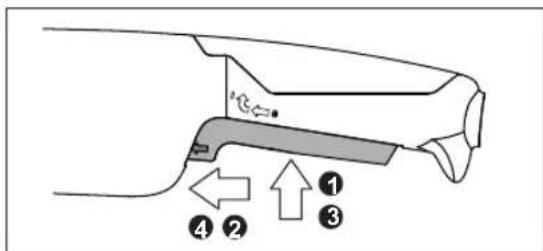

For at lase den nedtrykkede taend/sluk-knap (3) skal du skubbe taend/sluk-knappen (3) videre frem 0.

For at slukke el-vaerktojet skal du slippe taend/slukknappen (3) aller, hvis den er last, trykke kort pa taend/slukknappen (3) og slippe den igen.

Knapmodel uden lasefunktion

For at tande el-vaerktojet skal du forst trykke pa taend/slukknappen (3) 0 og derefter skubbe den fremad. Tryk dererfter pa den, og hold den inde.

El-varktojet slukkes ved at slippe taend/sluk-kontakten (3)igen.

Vedligeholdelse og service

Vedligeholdelse og rengaring

Kundeservice og anvendelsesrådgivning

Ytterligare sakerhetsvarningar som ar specifica for kaping:

Sakerhetsvarningar som ar specifica for slipning:

Sakerhetvarsorningar som ar specifica for stalborstning:

Du kan anvanda alla slipverktyg som anges ienna bruksanvising.

Det tillatna varvtalet [v/min] resp. periferihastiget [m/s] hos de anvanda slipverktygen skall minst uppfylla kraven i foljande tabell.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisingene, instruksjonene, ilustrasjonene og

spesifikasjonene som følgmer med dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfere elektrisk stot,brann og/ ell er alvorlige persorskader.

Ta godt vare pa alle advarslene og all informasjonen.

Med begrep "elevtroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy erler batteridrevne (uten ledning) elektroverktoy.

Sikkerhet på arbeidsplassen

Sarg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ell darlig lys innebaerer stor fare for uhell.
▶ Bruk ici elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare

væsker, gasser ell stov. Elektroverktoylager gnister som kan antennestovller damp.

Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.

Elektrisk sikkerhet

• Stopselet til elektroverktøyet magressive stikkontakten. Stopselet magressive endres på noen mæte. Brukgressive adapterstopsler sammen med jordele elektroverktøy. Bruk av stopsler somgressive er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
  Unngä kroppskontakt med jordee overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
  Elektroverktoy mA违法犯罪, Dersom det kommern vann i et elektroverktoy, oker risikoen for elektriske stot.
• Ikke bruk ledningen til andre formal enn den er beregnet for. Bruk aldri ledningen til a bäre ellertrekke elektroverktoyet eller koble det fra stromforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger oker risikoen for elektrisk stot.
  Nar du arbeider utendors med et elektronverktoy, ma du bruke en skjoteledning som er egnet for utendors bruk. Nar du Bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektrisk stot.
  Hvis det/DDke kan unngas a bruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er trott erer pavirket av alkohol erer andre rusmidler erer medikamenter. Et oyeblikxs uoppmerksomhet ved bruk av elektroverktyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unnga utilsiktet start. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strmkilden og/eller batteriet, Ifter det opp ell er det. Hvis du holder fingeren pa bryteren nar du bærer elektroverktoyet eller kobler elektroverktoyet til strommen iinnkoblet tilstand, kan dette fore til uhell.
Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy ellen nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.

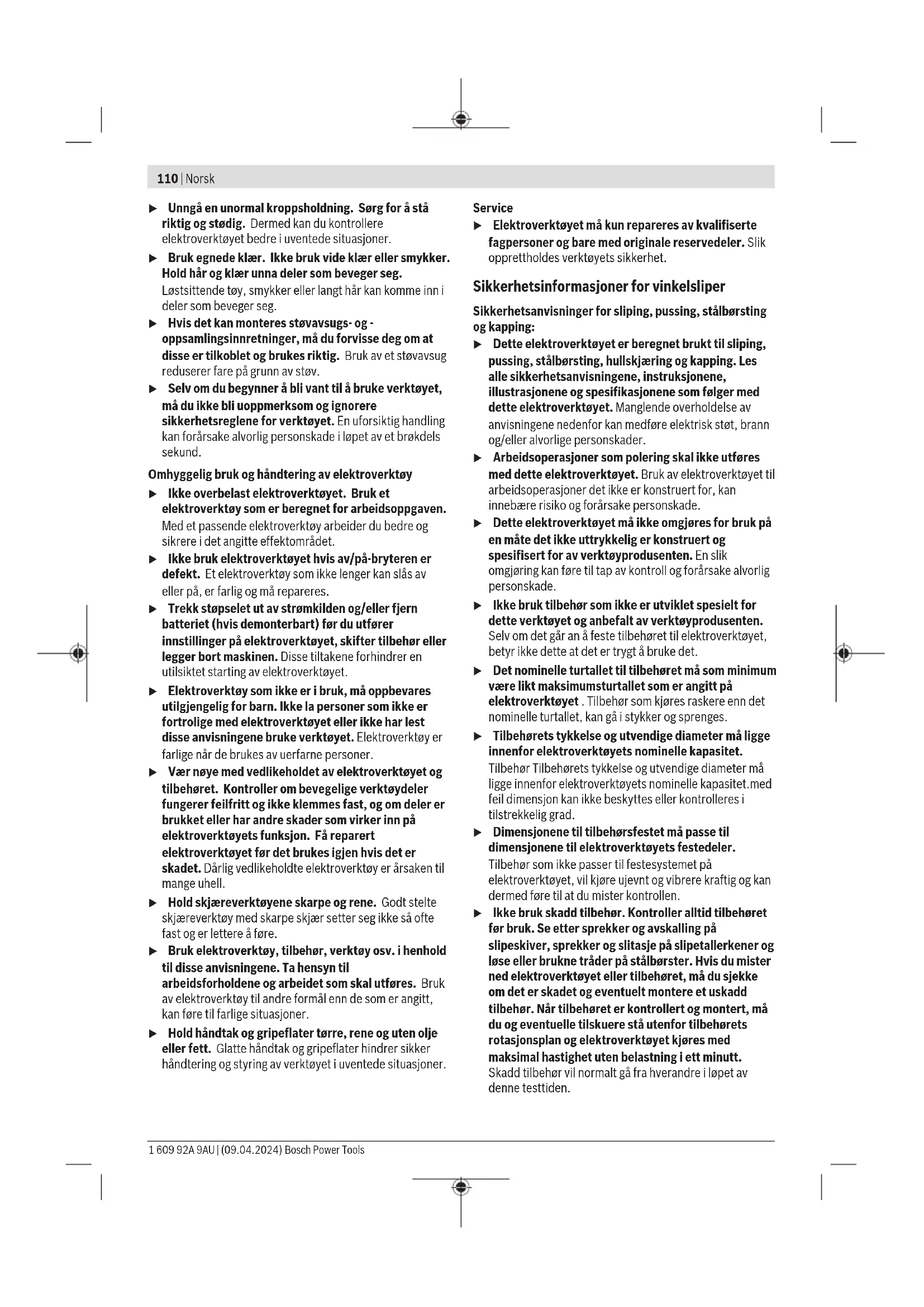

110|Norsk

Unnga en unormal kroppsholding. Sorg for a stå riktig og stødig. Demed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikkebru kvide klær erller smykker. Hold har og klær unna deleer som beveger seg. Lostsittende toy, smykker ellr langt hare kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsugs- og - opposamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begynner Å blivant til Å bruke verktoyet, ma du icke bli uoppmerksom og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forarsake alvorlig personskade i Iopet av et brokdels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektroverktyet. Bruk et elektroverktoy som er beregnet for arbeidsoppgaven. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomådet.
- Ikke bruk elektronverktøyet hvis av/på-bryteren er defekt. Et elektronverktøy som ikke lenger kan slås av ell er farlig og ma repareres.
Trekk stopselet ut av strmkillen og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehør uller legger bort maskinen. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som ikke er i bruk,ffa oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktoyet aller ikke har lest disse anvisingene bruke verktoyet. Elektroverktoy er farlige nár de brukes av uerfarne.personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyets funksjon. Färe reparert elektroverktøyet for det brukes igjen hvis det er skadet. Dárlig vedlikeholdte elektroverktøy er ársaken til mange uhell.
Hold skjareverktoyene skarpe og rene. Godt stelte skjareverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere a fore.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre formal enn de som er angitt, kan fore til farlige situasjoner.
Hold handtak og gripeflater tøre, rene og uten olje ell er fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet magkun repareres av kualifiserte fagpersoner og bare med originale resededer. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsinformasjoner for vinkelsliper

Sikkerhetsanvisninger for sliping, pussing, ståbørsting og kapping:

Dette elektroverktøyet er beregnet brukt til sliping, pissing, stalborsting, hullskjaering og kapping. Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som folver med dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk stot, brann og/eller alvorlige persorskader.
Arbeidsoperasjoner som polering skal ikke utføres med dette elektroverktøyet. Bruk av elektroverktøyet til arbeidsoperasjoner det ikke er konstruert for, kan innebaere risiko og forårsake persorskade.
Dette elektronverktøyet på违法犯罪 for bruk på en mæte det ikke uttrykkelig er konstrukt og spesifisert for verktøyproduusenten. En sik omgjöring kan fore til tap av kontroll og forårsake alvorlig personskade.
Ikke bruk tilbehør som ikke er utviklet spesielt for dette verktøyet og anbefalt av verktoyprodusenten. Selv om det går an a feste tilbehøret til elektroverktøyet, betyr ikke dette at det er trygt a bruke det.
Det nominelle turtallet til tilbehoret ma som minimum vare likt maksimumsturtallet som er angitt pa elektroverktoyet. Tilbehor som kjores raskere enn det nominelle turtallet, kan gä i stykker og sprenges.
Tilbehorets tykkelse og utvendige diameter mag ligge innenfor elektroverktoyets nominelle kapasitet. Tilbehor Tilbehorets tykkelse og utvendige diameter mag ligge innenfor elektroverktoyets nominelle kapasitet.mec feil dimensjon kan ikke beskytttes erler kontrolleres i tilstrekkelig grad.
Dimensjonene til tilbehorsfestet ma passete til dimensjonene til elektroverktoyets festedeler. Tilbehør som ikke passer til festesystemet pa elektroverktoyet, vil kjo're ujevnt og vibrere kraftig og kan dermed fore til at du mister kontrollen.
lkke bruk skadd tilbehør. Kontroller alltid tilbehøret før bruk. Se etter sprekker og avskalling pa slipeskiver, sprekker og slitasje pa slipetallerkener og lose erller brukne tradier pa stalborster. Hvis du mister ned elektroverktøyet erer tilbehøret, ma du sjekke om det er skadet og eventuelt montere et uskadd tilbehør. Nar tilbehører er kontrollert og moniert, ma du og eventuelle tilskuere sta utenfor tilbehorets rotasjonsplan og elektroverktøyet kjores med maksimal hastighet uten belastning iett minutt.

Bruk personlig verneutstyr. Avhengig av oppgaven ma du bruke ansiktsskjerm, vernebriller erler beskyttesesbriller. Ved behov ma du bruke stovmaske, horselvern, vernehansker og verdstedforkle som beskytter mot slipspon og sma bruddstykker av arbeidsemnet. Oyevernet skal beskytte mot avfallspartikler i luften fra ulike arbeidsoperasjoner. Stovmasken ell erandedrettsvernet ma vare i stand til a filtrere partikler som oppstar under den spesifikke arbeidsoperasjonen. Langvarig ekspondering for stoy med hoy intensitet kan fore til horselstap.
Hold tilskuere pa trygg avstand fra arbeidsomradyet. Alle som befinner seg i arbeidsomradyet, ma bruke personlig verneutstyr. Bruddstykker av et arbeidsemne erler et adelagt tilbehor kan fly gjennom luften og forarsake personskade onsute denfor selve arbeidsomradyet.
Bruk de isolerte grepsflatene nár du holder elektroverktøyet under arbeid der skjaeretilbehoret kan komme borti skjulte ledninger erller verktoyets ledning. Skjaeretilbehør somkommen i beroring med en strømforende ledning, kan gjore eksponerte metalldeler pa elektroverktøyet stromførende og dermed giBruken elektrisk stot.
Hold ledningen slick at den/DDe kOMmer borti det roterende tilbehoret. Hvis du mister kontrollen, kan ledningen blk kuttet ellere henge seg fast, og handen ell er armen din kan bil trukket inn i det roterende tilbehoret.
- Ikke legg elektroverktøyet fra deg for tilbehoret har stoppet helt. Det roterende tilbehoret kan hingeseg fast i underlaget og trekke i elektroverktoyet sik at du mister kontrollen.
Ikke la elektroverktoyet gā mens du bærer det.
Utilisiktet beröring med det roterende tilbehøret kan rive opp klæne dine, og trekke tilbehøret inn i kroppen.
Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Viften på motoren trekker støvinn i huset, og for stor opphopning av metallstøv kan utgjare en elektrisk fare.
- Ikke bruk elektroverktøyet i naerheten avlett antennelige materialer. Gnister kan ante nne disse materialene.
Ikke bruk tilbehør som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan.fore til livsfarlig elektrisk støt.

Advarsler om farer forbundet med tilbakeslag:

Tilbakeslag er en plutselig reaksjon ved fastklemming eller fasthekting av en slipskive, slipetallerken, borste eller annet tilbehør. Fastklemming eller fasthekting før er til brastopp av det roterende tilbehøret. Dette kan iesto omgang fore til at elektroverktøyet tvinges i motsatt retning av tilbehorets rotasjon ved blokkeringspunktet. Eksempe: Hvis en slipskive klemmes eller hektes fast i arbeidsemnet, kan den kanten av skiven som har kjørt seg fast, grave seg ned i materialets overflate og dermed få slipskiven til Å bevege seg oppover eller slå utover.

Slipskiven kan bevege seg bratt enten mot eller fra operatoren, avhengig av slipskivens rotasjonsretning da tilbehoret kom i klem. Slipskiver kan ogsa gä i stykker i slike situasjoner.

Tilbakeslag skyldes feil bruk av elektroverktoyet og/eller uheldige betjeningsmaterller -betingelser og kan unngas ved a folge sikkerhetsreglene nedenfor.

Hold godt fast i elektroverktoyet med begge hendene, og plasser kroppen og armene sik at du star stabilt ved et tilbakeslag. Bruk alltid det ekstra handtaket, hvis et slikt finnes. Det gir maksimal kontroll ved tilbakeslag eller reaksjonsmoment under oppstart. Operatoren kan styre kreftene i forbindelse med reaksjonsmoment aller tilbakeslag ved a folge sikkerhetsreglene.
- Plasser aldri handen din i nærhen av det roterende tilbehoret. Tilbehoret kan fã tilbakeslag over handen din.
- Plasser kroppen utenfor det området der elektroverktøyet vil bevege seg ved et eventuelt tilbakeslag. Et tilbakeslag vil sende verktøyet i motsatt retning av slipskivens rotasjonsretning i det øyeblinkket den hektet seg fast.
Vær ekstra forsiktig när du arbeider med hjørner, skarpe kanter osv. Unngå bra stopp og fasthekting av tilbehoret. Hjørner, skarpe kanter og bra stopp kanlett fore til at det roterende tilbehoret hekter seg fast sik at du fãr tilbakeslag erer mister kontrollen.
- Sett kein参加会议，et dagkjede，et blad for treskjaering，en segment-diamantskive med en omkretsdifferanse pa over 10 mm aller et fortannet sagblad. Slike blad forarsaker ofte tilbakeslag og tap av kontroll.

Spesielle sikkerhetsanvisninger for sliping og kapping:

▶ Bruk bare slipskiver som er spesifisert for elektroverktøyet og det speşifikke vernetekselet som er beregnet for den valgte slipskiven. Slipskiver som elektroverktøyet ikke er konstruert for, kan ikke sikres tilstrekkelig, og det er derfor ikke trygt Åbruke dem.
Boyde slipeskiver ma monteres slick at spliceflaten nikke rager ut over kanten av vernedekselets flate. En feilmontert slipskive som rager ut over kanten av vernedekselets flate, kan ikke beskyttes tilstrekkelig.
Vernedekselet ma festes doit til elektroverktoyet og plasseres sikat det gir maksimal sikkerhet, dvs. at minst mulig av slipskiven er eksponert mot operatoren. Vernedekselet bidrar til a beskytte operatoren mot bruddstykker av slipskiver, utilsiktet beroring med slipskiven og gnister som kan anteenne klærne.
Slipskiver mä bare brukes til de anbefalte bruksområdene. Eksempel: ikke slip med siden av kappeskiven. Kappeskiver er beregnet til periferisliping. Hvis det legges trykk mot sidene på disse skivene, kan dette fore til at de splintres.
▶ Bruk alltid uskadde skiveflenser i riktig dimensjon og form til den valgte slipskiven. Riktige skiveflenser stotter opp slipskiven og reduserer dermed faren for

112|Norsk

skivebrudd. Flenser til kappeskiver kan vare annerledes enn flenser til slipskiver.

Ikke bruk slitte slipskiver fra større elektroverktoy.
En slipseskive som er beregnet for storre elektronverktoy er\ ikke egnet for den hoyere hastigheten til et mindre\ verktoy og kan brekke.
Bruk alltid riktig vern for den gjeldende arbeidsoperasjonen nár slipskiver med to bruksområder benyttes. Hvis违法犯罪 vern brakes, kan det hende at nadvendig besykttelse icke er sikret, og det kan oppsta alvorlige persorskader.

Ikke "sett fast" kappeskiven eller legg for stort trykk pa den. Ikke forsak a kappe for dypt. Overbelastning av kappeskiven oker tilstopingen og faren for vridning erler blokkering av kappeskiven i kuttet og mulighet for tilbakeslag erler skivebrudd.
Sorg for at kroppen din ici er i flukt med ell erbak den roterende skiven. När kappeskiven beveger seg bort fra kroppen din under arbeidet, kan det mulige tilbakeslaget sende den roterende skiven og elektroverktøyet rett mot deg.
Hvis skiven blokkeres eller hindres av en aller annen grunn, skal du slå av elektroverktøyet og holde det i ro helt til skiven stopper helt. Du ma ikke forsøke Å fjerne skiven fra kuttet mens skiven er i bevegelse, ettersom det da kan oppsta tilbakeslag. Undersøk og korriger eventuelle feil for á eliminere ársaken til blokkering av skiven.
Start icke kappingen pa nytt innate i arbeidsemnet. La kappeskiven komme opp i full hastiget, og sett verktoyet forsiktig inn i kuttet igjen. Skiven kan blokkeres, vandre oppover erler sla tilbake dersom elektroverktoyet startes pa nytt inni arbeidsemnet.
Stott opp paneler aller andre store arbeidsemner for a redusere faren for fastklemming av kappeskiven og tilbakeslag. Store arbeidsemner har en tendens til a sige ned under sin egen vekt.Det ma plasseres stotter under arbeidsemnet nær kuttelinjen og nær kanten av arbeidsemnet pa begge sider av kappeskiven.
Vær ekstra forsiktig nár du lager innstikk i eksisterende vegger uller andre steder du/DDke kan seinn i.Den utstikkende kappeskiven kan komme til a kutte gass-ller vannledninger, strmledninger ullobjekter som kan forarsake tilbakeslag.
Du ma ikke forsøke á skjæré buede kutt.

Overbelastning av skiven oker tilstoppingen og faren for vridning erler fasthekting av skiven i kuttet og oker faren for tiltbakeslag erler at skiven brekker, noe som kan fore til alvorlige personskader.

Spesielle sikkerhetsanvisninger for pussing:

▶ Bruk slimepapir med riktig størrelse. Følg anbefalingene fra produsenten nár det gjelder valg av slimepapir. Slipepapir som stikker langt ut over slipetallerkenen øker faren for fasthekting, flenge i tallerkenen og tilbakeslag.

Spesielle sikkerhetsanvisninger for stalbørsting:

Vær klar over at metallbørsten kaster ut tradr ogsa under normal drift. Ikke overbelast tradene ved a bruke makt pa børsten Staltradene kan lett trenge inn i tynne kraer og/eller hud.
Hvis bruk av et vern er spesifisert for stalbørsting, mA\ ikke stalbørsten eller -skiven hindre vernet.\ Diameteren pa stalskiven aller -borsten kan oke pa grunn\ av arbeidsbelastning og sentrifugalkrefter.

Vær oppmerksom på den maksimale gjengelengden til slipespindelen i forbindelse med innsatsverktøy med innvendige gjenger, som børster og diamantborekroner. Spindelen skal ikke berøre bunnen på innsatsverktøyet.
Bruk egnede detektorer for a finne skjulte strm-/ gass-/vannledninger, ell spor hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medfrolebrann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Inntrenging i en vannledning forarsaker materielle skader og kan medfere elektriske stot.
Ikke berør splice- og kappeskiver for de er avkjolt. Skivene blir svart varme under arbeidet.
Las opp av-/pabybryteren og sett den i av-posisjon hvis stromtilforselen avbrytes, for eksempel ved strombrudd aller hvis stopelet trekkes ut. Paden maten hindrer du at verktoyet starter igjen.
Sikre arbeidsemnet. Et arbeidsstykke som holds fast med spenninnretninger erer en skrustikke, holdes sikrere enn med händen.
Lagre innsatsverktogyet innendors, i et tort, frostfritt rom med jevnt temperatur.
Fjern innsatsverktoyene for transport av elektroverktoyet. Dermen unngar du skader.
Bundne kappe- og slipeskiver har holdbarhetsmerking, og de ma ikke brukes etter den angitte datoen.

Produktbeskrivelse ogytelssesspesifikasjoner

Se illustrasjonone i begunnelsen av bruksanvisningen.

Forskrltsmessig bruk

Elektroverktoyet er beregnet for kapping og børsting av metall, stein og plast, grovsliping av metall og boring med diamantborekroner i stein uten bruk av vann. Det er viktig a bruke riktig vernenedeksel (se „Bruk“, Side 117). Ved kapping i stein ma det sorges for en tilstrekkelig stovavsug.

Elektroverktoyet kan brukes til sandpapirsliping hvis det brukes tillatte slipeverktoy.

Det er ikke tillatt á bruke elektroverktøyet til sliping av steinmaterialer med diamantkoppskiver og heller ikke til bearerbeiding av komposittmaterialer.

Illustrertekomponenter

Nummeringen av de illustrrente komponentene refererer til bildet av elektroverktoyet pa illustrrasjonssiden.

(1) Spindellaseknapp
(2) Statusindicator (lysdiode)
(3) Pá-/av-bryter
(4) Stovfilter
(5) Standard ekstrahandtak (isolert grepsfate)
(6) Vibrasjonsdempende ekstrahandtak (isolert grepsflate)
(7) Tohullsnokkel for spennmutter

(8) Vernedeksel for sliping med spennspak
(9) Vernedeksel for sliping med laseskrue
(10) Kodeknast
(11) Spennspak for vernedeksel
(12) Läseskrue for verneteksel
(13) Skrue for justering av vernedeksel
(14) Slipskivea
(15) Spennmutter
(16) Hurtigspennmutter SDS- 一 以
(17) Vernedeksel for kapping med spennspa
(18) Vernedeksel for kapping med laseskrue
(19) Beskyttelse for kapping
(20) Kappeskive
(21) Diamantkappeskive
(22) Skivebørste (diameter 22,22 mm)a
(23) Skivebørste (M14)a)
(24) Handtak (isolert grepsflate)
(25) Slipespindel
(26) Handbeskytteme
(27)Gummislipeskive
(28) Slipeblada
(29) Rundmutter
(30) Koppbørste
(31)Fastnokkel
(32) Konisk børste
(33) Diamantborekrone
(34) Avsugshette for kapping med styreskinnera
(35) Spennflens
(36) O-ring
a) Dette tilbehoret horekne med til standardleveransen.

Tekniske data

Vinkelsliper GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B
Artikkelnummer		3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG1 0..
Opptatt effekt W 2800 2800 2800 2800 2200
Nominelt tomgangsturtallA)	o/min	8500 6500 8500 6500 6500
Maks. diameter på slipeskive/ gummislipeskive	mm	180 230 180 230 230
Slipspindelgjenger M 14 M 14		M 14	M 14 M 14
Maks. giengelengde på slipespindelen	mm	25	25	25	25
Tilbakeslagsutkobling		●	●	●	●
Gjenstartbeskyttelse		●	●	●	●
Mykstart		●	●	●	●
Ultrøpsbrems		●	●	●	●
Statusindikator (lysdiode)		●	●	●	●

114|Norsk

Vinkelsliper GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B

PROtection-bryter - - ● - -
VektB(C)	kg 5,7-7,5 5,9-8,4 5,7-7,5 5,9-8,4 5,9-8,4
Kapslingsgrad	☐/II /II /II /II ☑	☐	☐	☐

A) Nominelt tomgangsturtall ifolge EN IEC 62841-2-3 for valg av egnede innsatsverktoy. Det faktiske tomgangsturtallet fär ikke overstige det nominelle tomgangsturtallet og er derfor lavere.
B) Avhengig av det benyttede vredekselet ((17), (18), (8), (9), (19)), det benyttede ekstrahandtaket ((5), (6)) og den benyttede avsugshetten (34)
C) Vekt uten stromkabel og uten nettstopsel Angivelsene gelder for merkespenning [U] pa 230 V. Ved avvikende spentning og pa utforelser for bestemte land kan disse angivelsene variere. Verdiene kan variere avhengig av produktet, bruksomradet og miljoforholdene. Du finner mer informasjon pa www.bosch-professional.com/wac

Stay-/vibrasjonsinformasjon

Stoyemisjon malt i henhold til EN IEC 62841-2-3.

Vanlig A-styniva for elektroverktoyet: lydtrykkniva 97 dB(A); lydeffektniva 105 dB(A). Usikkerhet K = 3 dB.

Bruk horselvern!

Vibrasjon totala (vektorsum av tre retninger) og usikkerhet K malt i henhold til EN IEC 62841-2-3:

Sliping av tynne plater aller dett vibererende materialer med stor overflate kan medref en oknirng av stoyemisjonen pa opptil 15 dB. Med egnede tunge isolasjonsmatter kan oknirng an stoyemisjonen reduseres.Det ma tas hensyn til den hoyere stoyemisjonen bade ved risikovurderingen av stoyen og val agnet horselverm.

Vibrasjonsnivaet og stoyemisjonen som er angitt i disse anvisningene er malt i samsvar med en standardisert malemetode og kan brukes til sammenliging av elektroverktoy. Verdiene egner seg ogsa til en forelopig estimering av vibrasjonsnivaet og stoyutslippet.

Angitt vibrasjonsniva og stoyutslipp representer de hovedsakelige bruksomradene til elektroverktoyet. Men hviselektroverktoyet brukes til andre formal, med andre innsatsverktoy erutilstrekkelig vedlikehold, kan vibrasjonsnivietog stoyutslippet avvike fra det som er angitt.Dete kan fore til en betydelig okning av vibrasjonsnivietog stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsivaget og stoyutslippet skal det ogsa tas hensyn til de tidene verktoyet er slatt av, eller gär, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsivaget og stoyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstilt ak beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold

av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Tilbakeslagsutkobling

Ved plutselig tilbakeslag pa elektroverktoyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk.

For a sla pa igjen setter du pa-/av-bryteren (3) iuktoblet posisjon og slar pa elektroverktayet pa nytt.

Beskytelse mot ny innkobling

Gjenstartbeskyttelsen hinderen ukontrollert start av elektroverktoyet etter brudd pa strømtilførselen.

For a sla pa igjen setter du av/pa-bryteren (3) i utkoblet stilling og slar pa elektroverktoyet pa nytt.

Merknad: Hvis elektroverktøyet gär med maksimalt turtall med en gang igjen etter et brudd pa stromforsyningen, betyr det at gjenstartbeskyttelsen ikke fungerer. Elektroverktøyet ma straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og veiledning om bruk».

Mykstart

Den elektroniske mykstarten begrenser dreiemomentet under innkobling og gir mulighet til tilnaermet rykkfri start av elektroverktøyet.

Merknad: Hvis elektroverktoyet gär med maksimalt turtall med en gang fetter at det har blitt slatt p, betyr det at mykstarten ikke fungerer. Elektroverktoyet ma omgående sendes til kundeservice. Adresser, se avsnittet "Kundeservice og rãd om bruk".

Utløpsbrems

Elektroverktøyet er utstyrt med det elektroniske bremsesystemet Bosch Brake System. Nå slipeverktøyet slås av, stopper det i lopet av få sekunder. Dette betyr en forkortelse av stopptiden pa ca. % i forhold til

vinkelslipere uten utlopsbrems, sik at det er mulig a legge fra seg elektroverktoyet raskere.

Statusindicator (lysdiode)

Tabellen nedenfor viser hvordan lysdioden (2) pa eletroverktoyet angir statusen.

Statusindikator (lysdiode) (2)	Betydning/årsak Løsning
Grønn Status OK -
Blinker rødt Elektroverktøyet er overopphenet og slås av. Avkjøl elektronverktøyet. Hvisstatusindikatoren (lysdiode) lyser grønt, kan elektronverktøyet slås på igjen.
Lyser rødt Tilbakeslagsutkoblingen, gjenstartbeskyttelsen eller overbelastningsvernet er utløst, og elektronverktøyet slås av.		Slå elektronverktøyet av og deretter på igjen.

Montering

Før alle arbeider pa elektroverktøyet utfores ma stopelet trekkes ut av stikkontakten.

Montere verneinnretning

Merknad: Etter brudd på slipskiven under drift aller skader på festeinnretningene på vernedekselet/elektroverktøyet ma elektroverktøyet omgaardende sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning".

Vernedeksel for sliping med spennspak

Apne spennspaken (11). Sett vernedekselet (8) med kodeknasten (10) inn i kodenoten pa spindelhalsen til kanten pa vernedekselet sitter pa flensen til elektroverktoyet og drei vernedekselet (8) i onsket posisjon. Lukk spennspaken (11).

Still inn vernaldekselet (8) sik at gnistregn i retning brukeren unngas.

Du kan endre spennkraften pa vernedeksellasen (8) ved a loseller trekke til justeringsskruen (13). Pass pa at vernedekselet (8) sitter godt fast, og sjekk dette med jevne mellomrom.

Merknad: Kodetappene pa vernenedekselet (8) sikrer at bare et vernenedeksel som passer til elektroverktayet, kan monteres.

Vernedeksel for sliping med laseskrue

Sett vernedekselet (9) på spindelhalsen. Tilpass plasseringen av vernedekselet (9) til kravene som stilles av arbeidsoperasjonen, og las vernedekselet (9) med laseskruen (12).

Still inn vervedekselet (9) sik at gnistregn i retning brukeren unngas.

Vernedeksel for kapping

Sorg for tilstrekkelig stovavsug ved kapping i stein.

Vernedekselet for kapping (18)/(17) monteres som vernedekselet for sliping med laseskree (9) aller vernaldekselet for sliping med spennspak (8).

Ved kapping ma du alltid bruke vernendekselet for kapping (18)/(17)eller vernendekselet for slipig (9)/ (8) sammen med beskyttelsen for kapping (19).

Beskyttelse for kapping

Monter beskyttelsen for kapping (19) pa vernedekselet for sliping (8)/(9) (se bilde D/G): Sving handtaket tilbake (0).

Sett beskyttelsen (19) på verndekselet for sliping (8)/(9)

(2). Trykk handtaket fast pa vervedekselet (8)/(9) (6) igjen.

For a demontere (se bilde E/H) svinger du handtaket tilbake (0). Trekk beskyttelsen (19) fra vernedekselet (8)/(9) (2).

Stavavsugsdeksel for kapping med styreskinner

Sett avsugshetten for kapping med styreskinner (34) pa spindelhalsen. Still inn posisjonen til avsugshetten (34) etter arbeidet som skal utfores, og fest avsugshetten med laseskruen.

En egnet stovsuger fra Bosch kan kobles til avsugshetten med styreskinne (34). Du setter da stovsugerslangen med stovsugeradapteren i den beregnede festestussen pa avsugshetten.

Merknad: Friksjonen som oppstär av støvet i sugeslangen og tilbehøret under arbeidet forarsaker en elektrostatisk oppladning somBrukeren kan oppleve som statisk utladning (avhengig av omgivelsesfaktorer og Brukerens fysiologiske tilstand). Bosch anbefaler generelt a bruke en antistatisk sugeslange (tilbehør) til fjerning av fint stov og tøre materialer.

Handbeskyttele

Monter alltid handbeskyttelsen nár du skal arbeide med gummislipeskiven (27)ller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (26).

Fest handbeskyttelsen (26) med ekstrahandtaket (5)/(6).

Standard ekstrahandtak / vibrasjonsdempende ekstrahandtak

Skru fast ekstrahandtaket (5)/(6) til høyre eller venstre pa girhodet, avhengig av hvordan du arbeider.

Det vibrasjonsdempende ekstrahandtaket (6) gir mulighet til sikrere og mer komfortabelt arbeid

med lite vibrasjoner.

116|Norsk

Montere slipeverktoy

Fare arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Ikke berør splice- og kappeskiver for de er avkjolt. Skivene blir svært varme under arbeidet.

Merknad: Kontroller at spennflensen (35) som fulgte med, er riktig montert, som vist pa bilde C.

Kontroller at o-ringen (36) som er satt inn, ikke er skadet, og at den er riktig montert, som vist på bilde C. Skift ut o-ringen (36) hvis den er skadet.

Merknad: Det anbefales Å bruke hurtigåsen (16). Hvis spennmutteren (15)Brukes, ma du regne med Å bruke større kraft nár du løsner spennmutteren igjen.

Rengjor slipspindelen (25) og all delene som skal monteres.

Trykk pa spindellaseknappen (1) for a lase slipspindelen nár du skal sponne fast og lnsne slepeverktoyet.

Trykk pa spindellaseknappen bare narn slipespindelen er stanset. Elektroverktoyet kan ta skade hvis det velter.

Slipe/kappeskive

Vær oppmerksom pa mälene til slipeverktøyet.
Hulldiameteren ma passer til festeflensen. Bruk ikke adaptere eller reduksjonsstykker.

Ved bruk av diamantkappeskiver ma du passage pa at dreieretningspilen pa diamantkappeskiven og elektroverktoyets dreieretning (se dreieretningspil girhodet) stemmer overens.

Monteringsrekkefolgen vises pa sider med illustrasjoner. For a feste slate-/kappeskiven skrur du pa spennmutterer (15) og strammer denne med hakenokkelen.

Etter montering av slipeverktoyet og for innkoblingen ma du sjekke om slipeverktoyet er korrekt montert og kan dreies fritt.Pass pa at slipeverktoyet itke kommt borti vernendekselet aller andre deler.

Hurtigspennmutter SDS-e/ie

For enkelt skifte av slipeverktoy uten bruk av andre verktoy kan du istedenfor spennmutteren (15) bruke hurtigspennmutteren (16).

Hurtigspennmutteren (16) mA kun brukes til slepe-eller kappeskiver.

Bruk bare en feilfir, uskadet hurtigspennmutter (16).

Du kan bruke alt slipeverktoy som er nevnt i donne bra克斯anvisingen.

Det benyttede slipeverktoyets tillatte turtall [o/min] aller periferihastighet [m / s] ma vare i somsvar med angivelsene i tabellen nedenfor.

Du ma derfor kontrollere tillatt turtall ell periferihastighe pa etiketten til slipeverktoyet.

Maks. [mm] [mm] [°]
Dbsda[o/ min]						[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

83--M14-850080

180 3.0 7 22.2 >0 8500 80

320 3.0 7 33.3 × 0 6500 80

Stov-/sponavsuging

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsefarlige. Beroring erler innanding av stov kan utlose allergiske reaksjoner og/eller andedrettssykdommer hos brukeren ellerson som befinner seg i nærhen.

Visse typé stov som eike-eller bokestov gjelder som

kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale mag kun bearbeides av fagfolk.

• Bruk helst et stovavsug som er egnet for dette materiaielet.
• Sarg for god ventilasjon av arbeidsplassen.
  Det anbefales a bruke en stovmaske med filterklasse P2.

Folg ditt lands gyldige forskritter for de materialene som skal bearbeides.

Unnga stov pa arbeidsplassen. Stov kan lett antennes.

Demontere/montere stovfilteret

Demoner et brukt stovfilter (4) komplett med skruene, som vist pa bilde A. Monter et nytt stovfilter som vist pa bilde B. Bruk bare de originale skruene nar stovfilteret (4) monteres, slik at du unngar skade pa elektronikken.

Bruk

Belast ikke elektroverktøyet sa mye at det stopper.
Fare arbeider pa elektroverktoyet utfores ma stpelet trekkes ut av stikkontakten.
Vær forsiktig ved slissing i bareavegger, se avsnittet "Informasjon om statikk".
Spenn fast emnet hvis det/DDke ligger sikkert av egenvekten.
La elektroverktoyet gaoen minutter pà tomgang etter sterk belastning, slik at innsatsverktoyet avkjoles.
Ikke bruk elektronverktoyet med et kappestativ.
Ilke berør slepe- og kappeskiver for de er avkjolt. Skivene blir svert varme under arbeidet.

Merknad: Trekk stopselet ut av stikkontakten när verktøyet\ ikke brukes. När stopselet er satt inn og det foreligger\ nettspenning, har elektroverktøyet fortsatt et visst, lav't\ stromforbru ksvl om det er slätt av.

Informasjon om bruk

Skrubbing

Ved grovsliping med bundne slipemidler ma du alltid bruke vernendekselet for slipping (8)/(9).
Bruk aldri kappeskiver til grovsliping.
Ved grovsliping kan vernoedekselet for kapping (17)/ (18) ell er vernoedekselet for slipig (8)/(9) med montert beskyttelse for kapping (19) stete mot arbeidsemnet og fere til at man mister kontrollen.

Ved grovliping oppnár du best resultat med instillingsvinkel på 30^ til 40^ . Beveg elektroverktøyet frem og tilbake med moderat trykk. Da unngar du at emnet blir for varmt eller misfarges, og det oppstår ingen spor.

Ved bruk av bundne skiver som er godkjent bade for kapping og sliping ma vernendekselet for kapping (17)/ (18) aller vernendekselet for sliping (8)/(9) med montert beskyttelse for kapping (19) brakes.

Overflatesliping med lamellipseskive

Ved sliping med lamellsliceskiven ma du alltid bruke vernedekselet for sliping (8)/(9).

Med lamellipseskiven (tilbehør) kan du ogå bearbeide buede overflater og profiler. Lamellipskeskiver har vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn konvensjonelle slipskesiver.

Overflatesliping med slipskive

Monter alltid handbeskyttelsen (26) nár du skal arbeide med gummislipeskiven (27).

Sliping med slipeskive kan utfores uten vernedeksel.

Monteringsrekkefolgen vises pa sider med ilustrasjoner. Skru pa rundmutteren (29), og stram den med tohullsnokkelen.

Koppborste / skiveborste / konisk borste

Ved børsting med skivebørster ma du alltid bruke vernedekselet for sliping (8)/(9). Børsting med koppbørster/koniske børster kan foretas uten vernedeksel.
Monter alltid händbeskyttelsen nár du skal arbeide med koppborsten ell er den koniske børsten (26).
Tradene paskibevostene kan sette seg fast pa vernedekselet og brekke his de maksimal tilatte dimensjonene paskibevostene overskrides.

Monteringsrekkefolgen vises pa sider med illustrasjoner. Koppbørsten / den koniske bostren / skivebørsten med M14-gjenger ma kinne skrus sa langt pa slipespindelen at den ligger fast pa slipespindelflensen i enden av slipsespindelgjengene. Stram koppbørsten / den koniske bostren / skivebørsten med en fastnokkel.

For a feste skiveborsten med diameter pa 22,22 mm setter du spennfliensen (35) pa slipespindelen (25), skur pa rundmutteren (29) og strammer donne med tohullsnokkelen.

Kapping av metall

Ved kapping av metall med bundne kappeskiver erler diamantkappaeskiver ma du alltid bruke vernendekselet for kapping (17)/(18) erler vernendekselet for sliping (8)/(9) med montert beskyttelse for kapping (19).
Hvis venedekselet for sliping (8)/(9) brukes ved kapping med bundne kappeskiver, medfører det økt fare for a bl truffet av gnister og partikler, somt skivefragmenter ved brudd pa skiver.

Elektroverktoyet ma alltid fores i motlop. Ellers er det fare for at det trykkes ukontrollert ut av snittet. Ved kapping av profiler og firkantror Ionnen det seg a begynne kappingen pa det minste tverrnittet.

Kapping av stein

Ved kapping av stein med bundne kappeskiver erler diamantkappeskiver for stein/betong ma du alltid bruke avsugshetten for kapping med styreskinner (34) ether vernendekselet for kapping (17)/(18) ether vernendekselet for sliping (8)/(9) med montert beskyttelse for kapping (19).
Sorg for tilstrekkelig stovavsug ved kapping i stein.
Bruk en stovmaske.
Elektroverktøyet mA kun brukes til torrkapping/ torrsliping.
Hvis vernetekselet for kapping (17)/(18), vernetekselet for sliping (8)/(9) eller vernetekselet for sliping (8)/(9) med montert beskyttelse for kapping (19) brukes ved kapping og sliping i belong erer murverk, medforer det akt stovbelastning og akt fare for a miste kontrollen over elektroverktyet, og det kan oppsta tilbakeslag.

Ved kapping av stein bør det helst brukes en diamantkappeskive.

Hvis det brukes stovavsugsdeksel for kapping med foringslisse (34), ma stovsugeren vare godkjent for bruk pa steinstov. Bosch tilbyr egnede stovsugere.

Sla pa elektroverktoyet, og sett det pa emnet med den fremre delen av foringsslissen. Skyv elektroverktoyet med moderat hastiget, tilpasset materialet som bearbeides.

Ved kapping av spesielt harde materialer, for eksempel betong med hoyt kiselinnhold, kan diamantkappeskiven bli overopphetet og dermed skades. En gnistkrans rundt diamantkappeskiven er et tydelig tegn pa dette.

Hvis dette skulle skje, avbryter du kappingen og lar diamantkappeskiven g'en kort stund med maksimalt turtall, sik at den avkjoles.

Hvis arbeidet gár merkbart langsommere, og hvis det er en gnistkrans rundt kappeskiven, er det tegn pa at diamantkappeskiven er slov. Du kan slipe den igjen ved a foreta korte snitt i slipende materiale, for eksempel kalksandstein.

Kapping av andre materialer

Ved kapping av materialer som plast, komposittmaterialer osv. med bundne kappesiver erler Carbide Multi Wheel-kappesiver ma du alltid bruke vernenekselet for kapping (17)/(18) ell er vernenekselet for slipig (8)/(9) med montert

beskytelse for kapping (19). Ved a bruke avsugshetten med styreskinne (34) oppnär du et mer effektiv stvavsug.

Arbeide med diamantborekroner

Informasjon om statikk

Spalter i barevegger er underlagt nasjonale forskritter. Disse forskriftene ma overholds. Radrdeg med ansvarlig fagperson ell byggeledelsen for arbeidet igangsettes.

Igangsetting

Vær oppmerksom på nettspenningen! Spenningen til strømkilden ma stemme overens med angivelsene på elektroverktøyets typeskilt.
Hvis elektroverktøyet brukes med en mobil generator som\ ikke har tilstrekkelig effektreserve eller ikke har egnet\ spenningsregulering med startstrømforsterkning, kan det\ oppå effektreduksjon eller uvanlige reaksjoner ved\ innkobling.
Kontroller at generatoren er egnet, speielt nár det gjelder nettspenning og -frekvens.
Hold bare pa de isolerte grepsflatene og ekstrahandtaket til maskinen. Det er fare for at innsatsverktoyetkommen borti skjulte strmledninger erer maskinens stromkabel.Kontakt med en spenningsforende ledning kan ogsa sette maskinens metalldeler under penning og hare til elektriske stot.

Slapa/av

Bryterutforelse med lAs

For a sla pa elektroverktoyet trykker du forst pa-/avbryter (3) ①, og deretter skyver du den forover ②. Trykk deretter pa den og hold den innate ③.

For a lase den inntrykte pa-/av-bryter (3) skyver du pa-/av-bryter (3) longer forover 0.

For a slá av elektroverktýet slipper du pá-/av-bryter (3), eller du trykker kort pá/pa-/av-bryter (3) og slipper den hvis den er lást.

Bryterutforelse utenlas

For a sla pa elektroverktoyet trykker du forst pa pa-/av-bryter (3) ①, og deretter skyver du den forover ②. Trykk deretter pa den og hold den innate ③. For a sla av elektroverktoyet slipper du pa-/av-bryter (3).

Kontroller slipeverktoyet for bruk. Slipeverktoyet ma vare riktig montert, og ma kunne rotere fritt. Test verktoyet i minst ett minutt uten belastning. Bruk ilke skadde, deformerte eller vibrerende slipeverktoy. Skadde slipeverktoy kan gai stykker og forarsake personskader.

Service og vedlikehold

Vedlikehold og rengjering

Fare arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Hold selve elektroverktoyet og ventilasjonsslissene alltid rene, fora kunne arbeide bra og sikkert.
Bruk om mulig et avsugsanlegg ved ekstreme forhold pa arbeidsplassen. Blas ventilasjonsslissene rene ofte, og koble til en feilstromvernebryter (PRCD). Ved bearbeidelse av metall kan det sette seg lededyktig stov innate i elektroverktoyet. Beskyttelsesisolasjonen til elektroverktoyet kan innskrenkes.

Tilbehoret ma lagres og behandles med omhu.
Hvis det er nodvendig a skifte ut tilkoblingsledningen, ma
dette gores av Bosch aller godkjente Bosch
serviceverksteder, sik at det icke oppstar fare for
sikkerheten.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og resvedelene. Du finner ogsa sprengskisser og informasjon om resvedeler pa www.bosch-pt.com

Bosch kundeveilederteam hjelper deg gjerne hvis du har sporsmal om vare Produkter og tilbehør.

Elektroverktoy, tilbehör og emballasje mä leveres inn til miljøvennlig gjenvinning.

Elektroverktýmá ilke kastes i vanlig soppel!

Bare for land i EU:

Elektroverktoy som/DDle longer er i brukbar stand, skal leveres til kildesortering. Bruk innsamlingsystemene som er beregnet for dette formalet.

Ikke-forskrltsmessig handtering av elektrisk og elektronisk avfall kan fore til miljo- og helsinkier pa grunn av eventuelle farlige stoffer.

Suomi

Turvallisuusohjeet
