GWS 30230 PB Professional - Mlinček za kavo BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Kotna brusilka
Znamka	Bosch
Model	GWS 30230 PB Professional
Nazivna absorbirana moč	2800 W
Hitrost v prostem teku	6500 vrt/min
Maksimalni premer diska	230 mm
Navoj vretena	M14
Teža (odvisno od opreme)	5,9 - 8,4 kg
Napajanje	Omrežje, 230 V (nazivna napetost)
Raven zvočnega tlaka	97 dB(A)
Raven zvočne moči	105 dB(A)
Zaustavitev ob odskoku (KickBack Control)	Da
Zaščita pred ponovnim zagonom	Da
Postopen zagon	Da
Takojšnja zavora za zaustavitev	Da
Statusna LED	Da (označuje pregrevanje in zaustavitev)
Stikalo PROtection	Da (na modelu PB)
Zaščitni pokrov	Priložen (za brušenje in rezanje)
Pomožni ročaj	Standardni in protivibracijski priloženi
Vzdrževanje	Očistite prezračevalne reže; pihajte s stisnjenim zrakom
Popravljivost	Bosch servisna služba; nadomestni deli na voljo

Pogosto zastavljena vprašanja - GWS 30230 PB Professional BOSCH

Kako zamenjati brusilni disk?

Odklopite orodje. Pritisnite gumb za blokiranje vretena (1), da blokirate vreteno. Uporabite ključ s čepi (7) za popuščanje pritrdilne matice (15) ali hitre matice (16). Odstranite stari disk in namestite novega v skladu z vrstnim redom montaže, navedenim v navodilih. Trdno privijte matico.

Kaj storiti, če rdeča LED utripa?

Utripajoča rdeča LED označuje pregrevanje orodja. Pustite, da se orodje ohladi. Ko LED postane zelena, lahko znova zaženete.

Kako uporabljati takojšnjo zavoro za zaustavitev?

Takojšnja zavora za zaustavitev je samodejna: takoj ko spustite stikalo za vklop/izklop (3), se pripomoček v nekaj sekundah zavre do popolne zaustavitve. To omogoča hitrejše odlaganje orodja.

Ali lahko uporabim rezalni disk za brušenje?

Ne, nikoli ne uporabljajte rezalnega diska za grobo brušenje. Uporabljajte samo brusilne plošče, primerne za brušenje. Za rezanje uporabite poseben zaščitni pokrov za rezanje (17)/(18) ali brusilni pokrov (8)/(9) s posebnim pokrovčkom za rezanje (19).

Kako namestiti zaščitni pokrov?

Odklopite orodje. Odprite vpenjalni vzvod (11) ali popustite blokirni vijak (12). Namestite pokrov na vreteno tako, da poravnate sprostitveni zatič (10) v utor. Zavrtite pokrov v želeni položaj in zaprite vzvod ali privijte vijak.

Kakšna je moč tega orodja?

Nazivna absorbirana moč je 2800 W. Hitrost v prostem teku je 6500 vrt/min za model z maksimalnim premerom 230 mm.

Kako očistiti orodje?

Odklopite orodje. Redno čistite prezračevalne reže s čopičem ali stisnjenim zrakom. Za ekstremne pogoje uporabite sesalnik. Ne uporabljajte kemičnih sredstev.

Kaj storiti v primeru odskoka?

Ob odskoku se orodje samodejno ustavi zahvaljujoč funkciji KickBack Control. Stikalo nastavite v položaj za izklop, nato znova zaženite. Orodje vedno trdno držite z obema rokama.

Kako uporabljati zaščito pred ponovnim zagonom?

Po izpadu električnega toka orodje ne zažene samodejno. Za ponovni zagon nastavite stikalo za vklop/izklop (3) v položaj za izklop, nato ponovno zaženite normalno.

Kje najti nadomestne dele?

Nadomestni deli so na voljo pri servisni službi Bosch. Obiščite spletno stran www.bosch-pt.fr ali kontaktirajte službo za pomoč uporabnikom Bosch Outillage Électroportatif na 0970821226.

NAVODILA ZA UPORABO GWS 30230 PB Professional BOSCH

Prideleni kamene je tbreza zajistit dostatecn odsavani pracu.

Se schvalenymi brusnymi nastrojIze elektronaradipouzivat pro brouseni smirkovymapirem.

Posebna bezbednosna upozorenja za operacije glacanja:

Koristite brusni papir odgovarajuce velicine. Sledite preparuke proizvodaça, prilikom odabira brusnog papira. Veci brusni papir koji se previse siri van brusne podloge predstavlja rizik od razdiranja i moze izazvati kaçenje, kidanje diska ili povratni udarac.

Posebna bezbednosna upozorenja za operacije brusenja zičanom Četkom:

Standardna dodatna drska/dodatna drska za amortizovanje vibracija

Zavrnite dodatnu drsku (5)/(6) u zavisnosti od načina rada desno ili levo na glavi prenosnika.

Elektricni alat koristite samo sa dodatnom drskom (5)/(6).

Ukoliko je dodatna drska (5)/(6) ostecena, nemojte nastaviti da koristite elektrichi alat. Ne vrsite nikakve promene na dodatnoj drsci (5)/(6).

Vibration Dodatna drska za amortizovanje vibracija (6) omogucava rad sa malovibracija i samim tim prijatniji i

sigurniji rad.

Montiranje brusnih alata

Izvucite pre svih radova na elektricnom alatu mreznitutikač iz uticnice.
Nemojte dodirivati brusne diskove i diskove za presecanje dok se ne ohlade. Prilikom rada diskovi postaju veoma vreli.

Napomena: Uverite se da je isporučena zatezná prirubnica (35) pravilno montirana u skladu sa sikom C. Vodite računa da korišćeni O-prsten (36) nods oštećen i da je montiran pravilno u skladu sa sikom C. Žtećeni O-prsten (36) zamenite.

Napomena: Preporucje se korićenje brzostezne navrtke (16). Imajte u vidu da je prilikom korićenja stezne navrtke (15) potrebna veća fizička snaga da se stezna navrtka opusti.

Ocistite brusno vreteno (25) i sve delove koji treba da se montiraju.

Za cvrsto zatezanje i otpustanje brusnog alata, pritisnite taster za aretiranje vretena (1), kako biste ucrvstili brusno vreteno.

Aktivrajte taster za blokadu vretena samo u stanju mirovanja brusnog vretena. Elektrichi alat se moze inace ostetiti.

Brusnlisk/disk za secenje

Obratite pažnju na dimenzije brusnog alata. Prečnik otvora mora da odgovara prirubnici prijemnice. Nemojtde da upotreblavate adaptere ili redukione delove.

Kod primene dijamantskih ploca za secenje, vodite racuna o tome da se strelice za smer okretanja na dijamantskoj ploci i elektrichnom alatu podudaraju (vidi strelicu za smer okretanja na glavi prenosnika).

Redosled montaže je vidljiv na grafickoj strani.

Za pričvršćivanje brusnog diska/diska za presecanje zavrnite zateznu navrtku (15) i zategnite je pomocu ključa sa dva otvora.

Prekontrolisite posle montaze alata za brusenje preukljucivanja, da li je brusni alat korektno montiran i moze slobodno da se okrece. Uverite sa da brusni alat na zastitnoj haubi ili drugim delovima ne struze.

Brzosteznavrtka SDS- 一 / 一

Zajednostavnu zamenu brusnog alata bez upotrebe drugih alata mozte umesto zatezne navrtke (15) da koristite brzosteznu navrtku (16).
Brzosteznavrtka (16) sme da se koristi samo za brusne diskove i diskove za rezanje.

Upotrebljavajeismo besprekorne,neosteocene navrtke sa brzim zatezanjem (16).

Prilikom zavrtanja obratite paznju da oznacena strana navrtke sa brzim zatezanjem (16) nePokazuje na brusni disk; strelica mora na indeksiranu marku da (37)Pokazuje.

Pritisnite taster za blokadu vretena (1) kakobiste fiksirali brusno vreteno. Da biste cvrsto zategli brzosteznu navrtku, snazo okrenite brusni disk u smeru kretanja kazaljke na satu.

Propisno pričvrscenu, neošćenu brzosteznu navrtku možete da odvrnete taksto ste rukom okretati izreckani prsten u smeru suprotnom od kretanja kazajke na satu. Nikada nemojte da odvrćete brzosteznu navrtku klestima, vec koristite klujc sa dva otvora. Postavite klujc sa dva otvora kao ste je prikazano na slici.

Dozvoljeni brusni alati

Možete da upotreblavate sav brusni alat koji je pomenut u ovom uputstvu za rad.

Dozvoljeni broj obrtaja [^-1] odnosno kruznabrzina [m / s] koriścenog brusnog alata mora najmanje da odgovara podacima u sledecoj tabeli.

Zato obtitate pañnju na dozvoljeni broj obtaja, odnosno kruznu brzinu na etiketi brusnog alata.

maks. [mm] [mm] [°]
D b s d a [min]					3] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80
125--M 14-850080
83--M 14-850080
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Usisavanje prasine/piljevine

Prašine od materijala kao sto je premaz koji sadrži olovo, neke vrste drveta, minerali i metal mogu biti stetni po zdravlje. Dodir ili udisanje prasine mogu izavvati alergijske reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje se nalaze u blizini.

Neke prase nao od hrasta ibukve vaze kao izavaci raka, posebno u vezi sa dodatnim materijama za obradu driveta (hromati, zaistna sredsta za drvo). Sa materijalom koji sadrzi azbest smeju raditi samo strucnjaci.

Koristite sto je vis me moguce uisavanje prase nogodno za materijal.
- Pobrinite se za dobro provetravanje radnog mesta.
- Preporucje se, da se nosi zašitna maska za disanje sa klasom filtera P2.

Obratite pañnu na propise za materijale koje treba.
obradvati u Vašoj zemplji.

Izbegavajte sakupljane prasine na radnom mestu.

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacja, ki so prilozène temu elektrichiñnemu orodju. Če spodaj navenedenih napotkov ne upoštevate, lahko pride do elektrichiñega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se povajlvja v nadalnjem besedilu, se nanaša na elektrica na orodja z elektrčnim pogonom (z elektrčnim kablom) in na akumulatorska elektrica na orodja (brez elektrčnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregaa se lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priklučni vtic elektricknega orodja se mora prilegati vticnici. Spreminjanje vtica na kakršen koli nacin ni dovoljeno. Pri ozemljenih elektricknih orodjih ne uporabljaje adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujejo tveganje elektrickega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricega udara je večje, če je vašelo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je

primeren za delo na prostem, zmanjsije tveganje za elektrichi udar.

Ce je uporaba elektricnega orodja v vlaznem okoljneizogibna, uporablajte stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuju tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporablajte elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom FAMILY, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vroz kresne telesne poskodbe.

Uporablajte osebno zašcitno opre mo. Vedno uporablajte zašcitto za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, celada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklučitvijo elektricnega orodja na elektricno omrežje in/ali na akumulatorsko baterijo in pred dviganem ali noosenjem se prepričajte, da je elektricno orodje izklopljeno. Če elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijaze za prilagajane orodja, preden orodje vkljucite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves cas trdno stojite in vzdrujte ravnovesje. To omogoca boljsi nadzor nad elektrichim orodjem v nepričakovani situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih obaclil ali nakita. Las in oblaic ne priblizujte premikajocim se delom. Ohlapna oblaicila, nikit ali dolgi lasje se lahko ujamejo v premikajce se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepriçajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite s pogosto uporabo,ne bo razlog za to, da postanete lahkomiselni inignoritate varnostna na Celva.V delcuk sekunde lahko nepozorno dejanpe pripelje do hude po skodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.

Izvlecite vtic iz vtichice in/ali odstranite akumulatorsko baterijo, ce je le mogoce, in odstranite ter shranite pribor, se preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrujte elektrica orodja in pribor. Preprijcte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takoto preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektrico orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vdruzevana elektrica orodja so vzrok za mnogene zhgode.
- Rezalna orodja njodvovedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali masčobe. Gladki ročaji in povrsine za prijemanje ne omogćaje varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

Vase elektricno orodje Naj popravlja samo usposobljeno strokovno osejbe, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

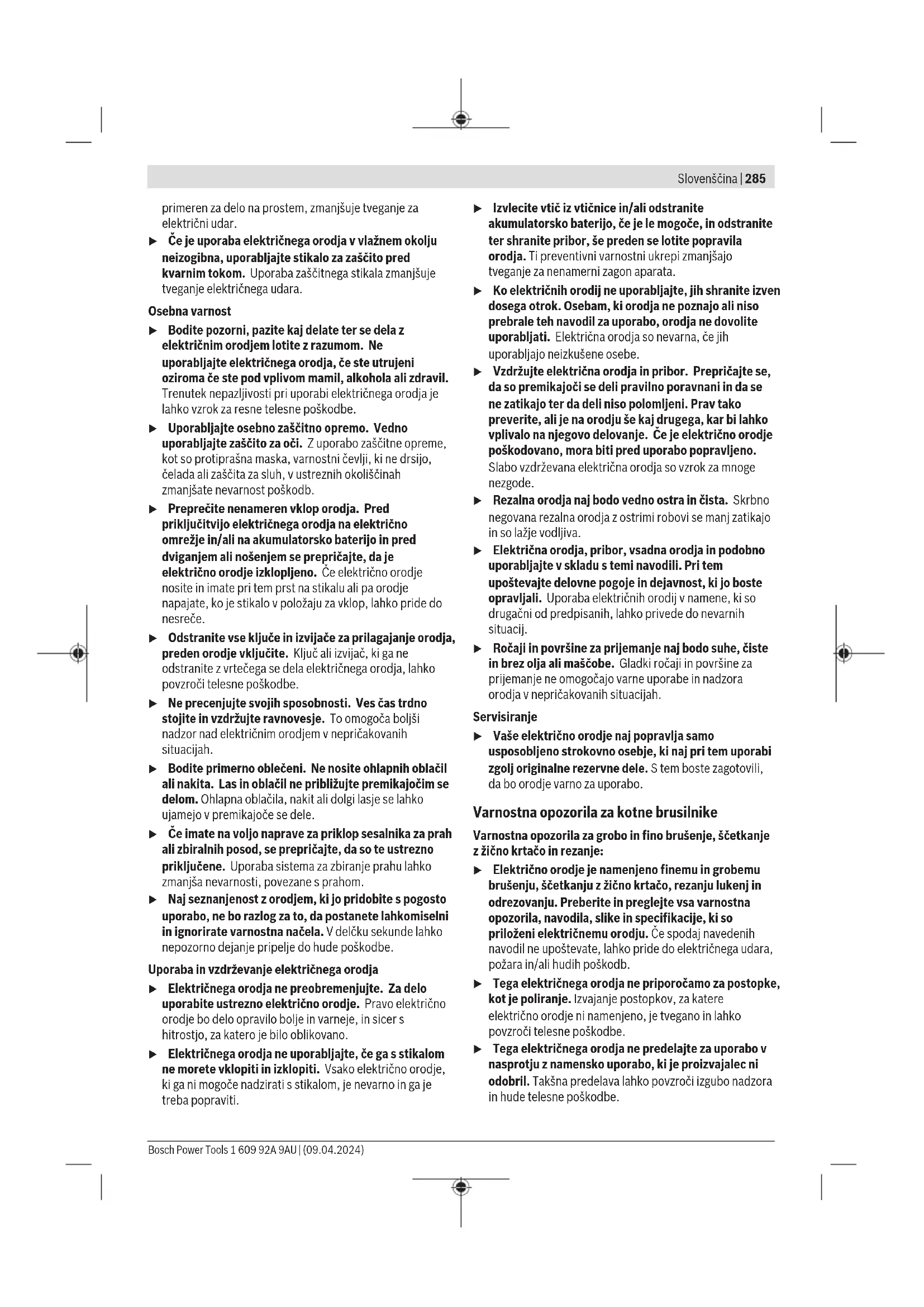

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino bruşenje, šcetkanje zžično krtaco in rezanje:

Elektricno orodje je namenjeno finemu in grobemu brusenju, sctekanju z izno krtao, rezanju lukenj in odrezovanju. Preberite in pregleje vsa varnostna opozorila, navodila, slike in specifikacije, ki so prilozeni elektricnemu orodju. Ce spodaj navedenih navodil ne upostevate, lahko pride do elektricnega udara, pozara in/ali hudih poskodb.
Tega elektricnega orodja ne priporocamo za postopke, kot je poliranje. Izvajanje postopkov, za katere elektricno orodje ni namenjeno, je tvegano in lahko povzroci telesne poskodbe.
Tega elektricnega orodja ne predelajte za uporabo v nasprotju z namensko uporabo, ki je proizvajalec ni odobril. Taksna predelava lahko povzroci izgubo nadzora in hude telesne poskodbe.

286 | Slovenšcina

Ne uporabljaje nthavkov, ki niso namenjeni zenemuna nacinu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektricno orodje, to se ne zagotavlja njegove varne uporabe.
▶ Nazivna hitrost nastavka mora biti majmanj enaka najvisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko počijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricnega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Dimenzije nastavka morajo ustrezati dimenzijam drzala nastavkov na elektrichem orodju. Nastavki, ki niso skladni z drzalom nastavkov, pri uporabi ne bodo stabilni, bodo prekomerno vibrirali in morda tudi ušli izpod nadzora.
Ne uporabljajte poskodovanih nastavkov. Pred vsako uporabo preverite, da na nastavku, npr. brusilni plošci, ni odrezkov ali razpok, da na podpornem krozniku ni razpok, raztrganin ali znakov obrabe in da naŽicni krtaci ni slabo pritrjenih ali raspokanihŽic.Če elektrico odode ali nastavek pade na tla, preverite, ali se je poskodoval, oziroma namestite neposkodovan nastavek. Po pregledu in namestitvi nastavka se vi in vsi prisotni odomaknite od ravnine vrtecega se nastavka, elektrico odode pa njen no minuto deluje pri polni hitrosti brez obretenite. Če so nastavki poskodovani, se bodo v tem Času razleteli.
- Nosite osebno zašcitno opre mo. Glede na nacin uporabe si nadenite zašcitni vizir, zašcitna ocala ali zašcitto za oci. Po potrebi nosite protiprašno masko, zašcitto za sluh, rokavice in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašita za oci mora biti zmožna zaustaviti leteče delce, ki nastanejo pri razlicnih delih. Protiprašnaaska in respirator morata biti zmožna filtrarati delce, ki nastajo med delom. Dolgotrajna izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
Vsi prisotni naj se zadrzujejo na varri razdalji od delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebn zašcitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzroćijo poskodbo tudi izven neposrednega delovnega območja.
Med delom, pri katerem lahko pride do stika rezalnega.
nastavka s skrito zico ali lastnim kablim, elektricno
orodje drzite samo za izolirane rocaje. Ob stiku
rezalnega nastavka z zico pod napetostjo se lahko
elektricna napetost prenese na kovinske dele
elektricnega orodja, uporabnik pa lahko ob tem dozivi
elektrici udar.
▶ Kabel ne sme biti blizu vrtecega se nastavka. Če izgubit nadzor, se lahko kabel prereze ali raztrga, vašo dlan ali roko pa lahko povlece v vrteci se nastavek.
Elektricnega orodja nikoli ne odlagajte, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek

lahko zagrabi povrsino, vi pa izgubite nadzor nad elektricnim orodjem.

Elektricnega orodja ne vklaplajte, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal vaša oblačila in se zarezal v vase telo.
Redno cistite prezračevalne odprtine elektricnega orodja. Ventilator motorja povlěce prah v ohišje, pretirano kopičenje kovinskega prahu pa lahko povzroči nevarnosti v zvezi z elektricno energijo.
Elektricnega orodja ne uporabljajte v blizini vnetljivih materialov. Zaradi isker bi se ti materiali lahko vneli.
Ne uporabljaje nastavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektrici udar, ki je lahko tudismrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se plošco, podporni kržnik, krtaco ali kateri koli drug nastavek. Zagozditev povzroci nenadno blokado vrtecega se nastavka, elektrichno orodje, ki je ušlo izpod nadzora, pa se odbije v nasprotni smeri vrtenja nastavka na mestu zagozditev.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi oziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na točki zagozditate. V taksnem primerus se lahko brusilna plošca tudi zlomi. Povratni udarec je posledica napacne uporabe in/ali nepravilnih delovnih postopkov ali pogojev. Izognete se mu lahko z ustreznimi previdnostimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite z obema rokama, telo in roki pa imejte v položaju, ki vam omogoca, da zadrzite povratni udarec. Za njvečji nadzor nad povratnim udarcem ali zagonskim navorom vedno uporabljaje dodatni ročaj, Če je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ochrani pod nadzorom, Če uposteva ustrezne varnostne ukrepe.
Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek lahko izskovi proti vaši dlani.
S telesom ne posegajte v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja plošće na mestu zagozditve.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni. Preprecite odboje in zagozdenje nestavka. Pri kotih, ostrih robovih ali spodrsavanju se vrteci nastavek pogosto zagozdi, kar povzroci izgubo nadzora ali povratni udarec.
Ne namestite verige,rezila za rezbarjenje,segmentne diamantne rezalne plošće stranskim razmakom, vecjim od 10 mm,oz.rezil zoobjem.Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo bruşanje in odrezovanje:

Uporabljate samvrste plosc,ki ustrezajo vasi elektrcnnapravi,in posebne zacitnePokrove zanje. Plosc,ki ne ustrezajo elektrcnnapravi,ni mogoce ustrezno zacititi, zato njihova uporaba ni varna.
Brusilno povrsino ugreznjenih srednjih plosc je treba namestiti pod ravnino zašcitnega Pokrova. Nepravlno naměsčenih plosc, ki segajo skozi ravnino zašcitnegaPokrova, ni mogoce ustrezno zašcititi.
ZascitniPokrov mora biti varno pritrjen na elektricno napravo in namescen v položaj, ki zagotavlja najvisjo stopnjo varnosti tako, da je odkrit cim manjsi del plosce, ki je obrjen proti uporabniku. ZascitniPokrov uporabnika sciti pred odlomljenimi delci plosce, nenamernim stikom s plosco in iskrami, zaradi katerih bi se lahko vnela oblačila.
Plošće se lahko uporablja le za odobrene nacine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega brušanja. Plošće za abrazivno rezanje so namenjene perifernemu brušenju, v primeru stranskih obremenitev pa se te plošće lahko razletijo.
Vedno uporabljate neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plošco. Ustrezne prirobnice podpiraju plošco in takzo zmanjsujujo verjetnost, da bi se ta razbila. Prirobnice za rezalne plošce se lahko razlikujeo od prirobnic za brusilne plošce.
Ne uporabljajeOCRbljenih ploscz drugih,vecjih orodij.PloScke,ki so namenjene vejim elektricnim orodjem,niso ustrezne zahitrejsa,manjsa orodja in se pri uporabi lahko razletijo.
▶ Kadar uporabljate vecnamenske plose, vednuporabite primerno zašcito za delo, ki ga izvajate. Ce ne uporabljate primerne zašcite, ne boste ustreznozašciteni, zaradi cesar lahko pride do resnih poskodb.

Dodatna varnostna opozorila za odrezovanje:

Ne blokirajte rezalne plošće in je ne preobrenjunte. Ne poskusajte zarezati pregloboko. Preobremenitev plošće poveča verjetnost upogibanja in zvjanja plošće med rezanjem, zaradi Česar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo v isti liniji kot vrteca se plošca ali za njo. Ce se plošca med delom vrti stran od vas, se lahko plošca in elektrico orodje pri morebitnem povratnam udarcu izmaketa neposredno proti vamp.
- Ceseplošca zatikaali se iz kakrsnega koli razlogamedrezanjemzaustavlja,izklopite elektricno orodje in gane premikajte,dokler sereznalplosca popolnama nezaustavi. Reznalpe losce nikoli ne poskusajte odstraniti iz zareze,ko se plosca premika,saj lahko pride do povratnegu udarca.Ugotovite,kaj je vzrok za zatikanje ploscein ustrezno ukrepajte.
Postopka rezanja ne nadalujte, ko je plošča v obdelovancu. Pocakajte, da plošča doseže polno hitrost in jo nato previdno vstavite v zarezo. Če

elektricno orodje ponovno zajenete v obdelovancu, se plošča lahko upogne, izskovi ali pa pride do povratnega udarca.

Da zmanjsate verjetnost zagozditive ali povratnega udarca, podprite ploše ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linije rezanja in blizu robov obdelovanca na obeh straneh ploše.
Pri izrezovanju odprtin v stene ali druga nevidna obmoja bodite se posebej previdni. Plošca lahko med prodiranjem prereze plinsko ali vodovodno cev, elektricno napeljavo ali predmete, kar lahko povzroci povratni udarec.
Ne izvajte rezanja z zavoji. Preobremenitev plošće poveča verjetnost upogibanja in zatikanja plošće v zarezi, zaradi cesar se poveča tudi tveganje za lomljenje plošće in povratni udarec in lahko pride do resnih poskodb.

Posebna varnostna opozorilla za fino bruşenje:

Uporabite brusilni papir primerne velikosti. Pri izbiri brusilnega papirja upostevajte navodila proizvajlca. Brusilni papir, ki sega cze brusilni kroznik, se lahko raztrga in povzroci, da se plošca zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za šctekanje zŽično krtaco:

Upostevajte, da tudi med obiciajnim sctekanjem krtaca lahko pusca ziñate sctine. Ne preobrenjute ziñne krtace. Zicnate sctine lahko zlahka prodrejo skozi lahka oblačila ali kozo.
Ce je pri sctekanju z ziicno krtaco priroocljiva uporaba zacitnegapokrova,ne dovolite, da pride do stika med ziicno plosco ali krtaco in zacitnimPokrovom.Premer ziicne plosce ali krtace se lahko poveca zaradi delovne obremenitve in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zašcitna očala.

Zašcitnegapokrova ni dovoljeno uporabljati zarezanje.ZašcitniPokrov lahko s primernim nastavkom uporabljate tudzarezanje.

Elektricno orodje med delom trdno drzite z obema rokama in poskrbite, da varno stojite. Z elektricnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.

Pri nastavkih z notranjim navojem, kot so šcétke in diamantne vrtalne krone, pazite na majv. dolžino navoja brusilnega vretena. Konec vretena se ne sme dotikati dna nastavka.
Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimaje pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali

288|Slovenscina

elektrčni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroci materialno škodo ali elektrčni udar.

Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejejo.
Ko pride do prekinitve oskrbe z elektricno energijo, npr. zaradi izpada elektricnega toka ali izvleka omreznega vtiča, sprostite stikalo za vklop/izklop in ga potisnite v položaj za izklop. S tem preprecite nenadzorovan ponovni zagon.
Zavarujte obdelovanec. Obdelovanec bo protipremikanju bolje zavarovan z vpenjalnimi pripravami ali sprimezem, kot ce bi ga drzali z roko.
Nastavke shranujte v zaprtih prostorih na suhem pri nespremenljivi temperaturi in jih zašcitite pred zmrzaljo.
Pred transportom elektricnega orodja z njega odstranite nastavke. S tem boste prepreci politskodbe.
Vezane rezalne in brusilne plošće imajo omejenoživiljenjsko dobo, po preteku katere plošć ne smete vec uporabljati.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in

navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrichi udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Uporaba v skladu z namenom

Elektricno orodje je namenjeno rezanju in sctekanju kovine, kamna in plastike, grobemu brusenju kovine ter vrtanju v kamnite materiale z diamantnimi vrtalnimi kronami brez uporabe vode. Pri tem je treba uporabiti ustrezni zašcitniPokrov (gleje „Delovanje“, Stran 292).

Pri rezanju kamna morate poskrbeta za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektricno orodje uporabljate za bruşenje z brusilnim papirjem.

Elektricno orodje ni primerno za brusanje kamna z diamantnimi loncastimi brusi in obdelavo kompozitnih materialov.

Komponente na sliki

Ostvilcenje component na sliki se nanaša na shemo elektrčega orodja na strani šhemami.

(1) Tipka za blokado vretena
(2) Prikaz stanja (LED-dioda)
(3) Stikalo za vklop/izklop
(4) Filter za prah
(5) Standardni pomožni ročaj (izolirana oprijemnalna povrsina)
(6) Pomožni ročaj za blaženje treslajev (izolirana oprijemalna povrsina)
(7) Dvostranski ključ za zatezno matico
(8) ZašcitniPokrov za brusenje z vpenjalno roćica
(9) ZašcitniPokrov za brusenje s pritrdilnim vijakomaa
(10) Kodirni zobec
(11) Vpenjalna rocica za zašcitniPokrov
(12) Pritrdilni vijak za zašcitniPokrov
(13) Vijak za nastavljane zašcitnegaPokrova
(14) Brusna plošča^a)
(15) Zatezna matica
(16) Hitrozatezna matica SDS-c/lic
(17) ZašcitniPokrov za rezanje z vpenjalno ročico
(18) ZašcitniPokrov za rezanje s pritdirilnim vijakom
(19) Pokrov za rezanje
(20) Rezalna plošča^a)
(21) Diamantna rezalna plosca
(22) Kolutna šctka (Ø 22, 22 mm)
(23) Kolutna šćetka (M14)a
(24) Ročaj (izolirana oprijemalna povrsina)
(25) Brusno vreteno
(26) Zašcita za rokej
(27) Gumijasti brusni kroznika
(28) Brusni list
(29) Okroglamatica
(30) Lončasta šcetka
(31) Viličasti kljuc³
(32) Stožcaste šctekae
(33) Diamantna vrtalna krona
(34) OdsesovalniPokrov za rezanje z vodilia
(35) Vpenjalna prirobnica
(36) Tesnilni obroček
a) Ta pribor ni vkljucen v standardni obseg dobave.

Tehnični podatki

Kotni brasilnik GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B

Kataloška stevilka	3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG1 0..
Nazivna moč W 2800 2800	2800	2800	2200
Nazivno stevilo vrtljajev v prostem tekuA)	min-1		8500	6500 8500 6500 6500

Kotni brusilnik GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B
Najv. premer brusne plošće/gumijastega brusnega krožnica	mm	180 230 180 230 230
Navoj brusnega vretena M 14 M 14 M 14 M 14 M 14
Najv. dolžina navoja brusnega vretena	mm	25 25 25 25 25
Izklop pri povratnem udarcu		● ● ●	● ●
Zaščita pred ponovnim zagonom		● ● ●	● ●
Mehak zagon		● ● ●	● ●
Zavora izteka		● ● ●	● ●
Prikaz stanja (LED-dioda)		● ● ●	● ●
Stikalo PROtection		-	-	●	●
Teža(B)(C)	kg	5,7-7,5	5,9-8,4	5,7-7,5	5,9-8,4
Razred zaščite		☐/II	☐/II	☐/II	☐/II

A) Nazivno stevilo vrtljajev prostem tekpo EN IEC 62841-2-3 za izbiro primernih nastavkov. Dejansko stevilo vrtljajev prostem tekne sme prekoraciti nazivnega stevila vrtljajev prostem tekin je zato nizje.
B) glede na uporabljen zašcitniPokrov ((17), (18), (8), (9), (19)), uporabljen pomožni ročaj ((5), (6)) in uporabljen odsovalniPokrov (34)

C) Teza brez omreznega kabla in vtica

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in drzavno specificihih izvedbah lahko te navedbe variirajo.

Vredosti se lahko razlukije glede na izdelek in so odvisne od pogojev uporabe in okoljsih pogojev. Vec informacij je na voljo na splletni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu's standardom EN IEC 62841-2-3.

A-vrednotena raven hrupa za elektricno orodje obiciajno znaša: raven zvočnega tlaka 97 dB(A); raven zvočne moči 105 dB(A). Negotovost K = 3 dB.

Uporabite zašćito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu z EN IEC 62841-2-3:

Povrsinsko bruşenje (grobo bruşenje):

$$ a _ {1} = 5, 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Bruşenje z brasilin listom:

$$ a _ {n} = 2, 7 m / s ^ {2}, K = 1, 5 m / s ^ {2}, $$

Rezalno bruşenje:

$$ a _ {1} = 4, 4 m / s ^ {2}, K = 1, 5 m / s ^ {2}. $$

Bruşenje tankih plečevin ali drugih rahlo tresocih materialov z veliko povrsino lahko povzroci povecane vrednosti emisij hrupa do 15 dB. S primerniti težimi blazilnimi blazinam ho lokovecano emisijo hrupa znižate. Povećano emisijo hrupa je treba upoštevi taki prac ocene tveganja moči hrupa kot pri izbiri primere zašće za sluh.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo elektrichnih orodij. Primerne so tudi za zacasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnem vzdřevanju lokho nivo hrupa in tresljajev

odstopa. To lahko obretenjenost shrupom in tresljavi celotnem odobju uporabe obcutno poveca.

Zanatanchejso oceno obremenjenosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, incas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenost s hrupom in tresljami, ki je razporejena na celotno odboje uporabe.

Dolcite dodatne varnostne ukrepe za zašito uporabnika pred vplivi tresljajev, npr. vrževanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Izklop pri povratnem udarcu

Ce pride do nenadnega povratnega udarca elektricnega orodja (npr. zaradi blokade pri rezanju), elektronika prekine napajanje motorja.

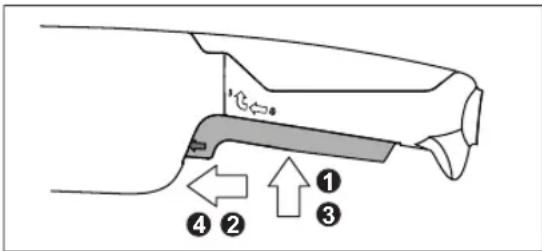

Za ponovni zagon najprej potisnite stikalo za vklop/izklop (3) v položaj za izklop in šele nato ponovno vklopite elektricno orodje.

Zasčita pred ponovnim zagonom

Zašcita pred ponovnim zagonom prepreci nenadzorovan vklop elektricnega orodja po prekinitvi elektricnega napajanja.

Za ponovni zagon stikalo za vklop/izklop (3) najprej pomaknite v položaj za izklop in nato elektricno orodje znova vklopite.

Opomba: Ce se elektricno orodje po prekinitvi elektricneganapajanatakoj znova zacene,zašita pred ponovnim

290|Slovenscina

zagonom ne deluje. Elektricno orodje je treba nemudoma poslati naši servisi sluzbi, naslove lahko najdete v razdelku „Servisna sluzba in svetovanje uporabnikom".

Mehak zagon

Elektronski počasen zagon omeji vrtilni moment ob vklopu in omogovi zagon elektrichega orodja brez tresljajev.

Opomba: Če elektricno orodje takoj po vklopu deluje s polnim stevilom vrtljajev, mehak zagon ne deluje pravilno. Elektricno orodje je treba nemudoma poslati nasi servisni

službi, naslove lahko majdete v razdelku „Servisna služba in svetovanje uporabnikom".

Zavora izteka

Elektricho orodje je opremljeno z Boschevim elektronskim zavornim systemom. Po izklopu se brusilni nastavek v le nekaj sekundah povsem zaustavi. V primerjavi s kotnimi brusilniki brez zavore izteka to pomeni znatno krajse

ustavljanje orodja, kar omogoča hitrejso odložitev elektricnega orodja.

Prikaz stanja (LED-dioda)

V spodnj preglednici so navedeni prikazi stanja z LED-diodo (2) na elektrichem orodju.

Prikaz stanja (LED- dioda) (2)	Pomen/vzrok Rešitev
Zelena Stanje „V redu“ -
Utripa rdeče Elektrićno orodje je pregreto in se izklopi. Počakajte, da se elektrćne orodje ohladi. Ko pri povratnem udarcu ali zašćita pred ponovnim zagonom, elektrćne orodje se izklopi.	pri pracaz stanja (LED-dioda) zasveti zeleno, lahko elektrćne orodje znova vklopite.	Izklopite elektrćne orodje in ga ponovno vklopite.

Namestitev

Pred začetkom kakrsnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.

Namestitev zašcitne opreme

Opomba: po lomu brusilnega koluta med obratovanjem ali pri poskodovanju prijemal na zašcitnemPokrovu/na elektrčnem orodju, morate elektrčno orodje takoj poslati na servsno službo; naslovi so navedeni v odstavku „Servisna služba in svetovanje uporabnikom".

ZaščitniPokrovzabrusenjezvpenalno roćico

Odpritvpenjalno rocico (11).ZascitniPokrov (8)s kodirnim zobcem (10) vstavite v kodirni utor na vrtu vretena,dokler rob zaacitnegapokrova ne nasede na prirobnico elektricnegara orodja, natozascitniPokrov (8) zavrtite v zeneli polozaj. Zaprite vpenjalno rocico (11).

Nastavite zašcitniPokrov (8) tako,da se prepreci izmet isker v smer uporabnika.

Vpenjalno silo zapore zašcitnegaPokrova (8) lahko spreminjate z odvijanjem ali zategovanjem nastavitvenega vijaka (13).Prepricajte se, da je zašcitni Pokrov (8) trdno namescen in redno preverjaje njegovo namestitev.

Opororilo: Kodirni nastavki na zašcitnemPokrovu (8) poskrbijo za to, da je mogoce namestiti samo zašcitniPokrov, ki ustreza elektricnemu orodju.

ZaščitniPokrovzabrusenjespritrdirnilimvijakom

ZaščitniPokrov(9)namestene na steblo vretena.Položaj zaščitnegaprakrova(9)prilagodite svojemu delu in pritrdite zaščitniPokrov(9)znastavitvenim vijakom (12).

Nastavite zašcitniPokrov (9) tako,da se prepreci izmet isker v smer uporabnika.

ZaščitniPokrov zarezanje

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Postopek za namestitev zašcitnegaPokrova za rezanje (18)/ (17) je enak postopku za namestitev zašcitnegaPokrova za bruşenje s pritrdilnim vijakom (9) ali zašcitnegaPokrova za bruşenje z vpenjalno roćico (8).

• Za rezanje vedno uporabljaje zašcitniPokrov za rezanje (18)/(17) ali zašcitniPokrov za bruşanje (9)/(8) skupaj sPokrovom za rezanje (19).

Pokrov za rezanje

Pokrov za rezanje (19) namestite na zašcitniPokrov za
brušenje (8)/(9) (gleje sliko D/G): roćico pomaknite nazaj
(①). Pokrov (19) položite na zašcitniPokrov za
brušenje (8)/(9) (②). Roćico spet trdno potisnite na zašcitni
pokrov (8)/(9) (③).
Za odstranitev (gleje sliko E/H) roćico potisnite nazaj (④).
Pokrov (19) povlecite za zašcitnegaPokrova (8)/(9) (⑤).

Pokrov za odsesavanje za rezanje z vodili

OdsesovalniPokrov za rezanje s pomicnimi vodili (34) namestite na vrat vretena. Polozaj odsesovalnegapokrova (34) prilagodite zahtevam delovnega procesa inodsesovalniPokrov pritrdite s pritrdilmim vijakom.

Na odsesovalniPokrov s pomičimi vodili (34) lahko priklujcite primeren sesalnik za prah znamke Bosch. Za priklop namestite gibko sesalno cev zadapterjem za odsesavanje v namenski nastavek odsesovalnegaPokrova.

Opozorlo: trenje, ki nastane zaradi prahu v gibki sesalni cevi in priboru med sesanjem, povzroci elektrostaticno napetost, ki jo lahko uporabnik obcuti kot staticno razelektritev (odvisno od okoliskih dejavnikov in njegovega fiziološkega stanja). Bosch na splosno priporoča uporabo antistaticne gibke sesalne cevi (pribor) za sesanje finega prahu in suhih materialov.

Zaščita za roke

Za dela z gumijastimi brusilnimi krozniki (27) al Ioncasto sctko/stozcasto sctko/diamantno vrtalno krono uporabite vedno zašito za roko (26).

Zascito za roko (26) pritrdite skupaj z dodatnim rocajem (5)/(6).

Standardni dodatni rocaj/dodatni rocaj za blazenje udarcev

Dodatni rocaj (5)/(6) privijte glede na nacin izvedbe dela desno ali levo v glavo gonila.

Svoje elektricno orodje uporabljaje zgolj z dodatnim rocajem (5)/(6).
Ne uporabljte elektricega orodja, ce je dodatni rocaj (5)/(6) poskodovan. Ne spreminjte dodatnega rocaja (5)/(6).

Vibration

Dodatni rocaj za blazenje tresljajev (6) omogoca prijetnejse in varnejiš delo z manj tresljaji.

Namestitev brusilnih pripomočkov

Pred začetkom kakrsnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Opomba: Prepričajte se, da je prilozena vpenjalna prirobnica (35) pravilno namescena, kot je prikazano na sliki C.

Prepricajte se, da vstavljeni tesnilni obrocek (36) ni poskodovan in je pravilno namescen, kot je prikazano na sliki C. Ce je tesnilni obrocek (36) poskodovan, ga zamenjaje.

Opomba: Priporoćamo uporabo hitrozatezne matice (16). Če uporabljate zatezno matico (15), uposteavjte, da bo pri odvijanju zatezne matice potreben vecji napor.

Ocistite brusilno vreteno (25) in vse dele, ki jih je treba montirati.

Za vpenjanje in sprostitev brusilnih nastavkov pritisnite gumb za blokado vretena (1), da pritrdite brusno vreteno.

Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primeru se lahko elektricno orodje poškoduje.

Brusilna/rezalna plošca

Bodite pozorni na dimenzije brusilnih nastavkov. Premer odprtine mora ustrezati priemalni prirobnici. Ne uporabljate adapterjev ali reducirnih elementov. Ce uporabljate diamantne rezalne plošce, bodite pozorni, da se puscica smeri vrtenja na diamantni rezalni plosci in smer

vrtenja elektricnega orodja (glejte puscico smeri vrtenja na glavi gonila) ujemata.

Korake namestitve najdete na strani z graficnim prikazom.

Za pritrditev brusilne/rezalne plose Najprej privije vpenjalno matico (15) in jo nato zategnite s kljucem za dve luknji.

Po montaži brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašitnegaprkrova ali drugih delov.

Hitrozatezmaatica SDS-eic

Za preprosto menjavo brusilnegaa nastavka brez uporabe drugih orodij lahko namesto zatezne matice (15) uporabite hitrovpenjalno matico (16).
Hitrozatezna matica (16) je primernaismo za brusilne ali rezalne plošće.

Uporabljaje le brezhibno, neposkodovano hitrovpenjalno matico (16).

Pri privijanju pazite na to, da stran z napisom nahitrovpenjalni matici (16) ne bo obrnjena proti brusilni plosci; pusica mora biti obrnjena proti indeksni oznaki (37).

Pritisnite tipko za blokado vretena (1) za blokado brusilnega vretena. Ce zeilite hitrovpenjalno matico zategniti, privijte brusilno plošco močno v desno.

Ustrezno pritrjeno in neposkodovano
hitrovpenjalno matico lahko rocnno
odvjete z vrtenjem narebričenega
obroča v levo. Zategnjene
hitrovpenjalne matice nikoli ne
odvijajte s klešcami, ampak
uporabite ključ za dve luknj. Ključ
za dve luknj namestite tak, kot je
prikazano na sliki.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min] oz. obodna hitrost [m/s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednji preglednici.

Zato upostevajte dopustno stevilo vrtljajev oz. obodnhitrost na etiketi brusilega nastavka.

najv. [mm] [mm] [°]
Dbsd a [min]					-1] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80
125--M 14-850080
83--M 14-850080
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Odsesavanje prahu/ostružkov

Prah nikaterih materialov, npr. svincenega premaza, nikaterih vrst lesa, mineralov in kovin je lahko zdravju skodljiv. Stik s kozo ali vdihavanje taksnega prahu lahko povzroci alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v blizini.

Dolocene vrste prahu kot npr. prah hrastovine ali bukovja veljao za kancerogene, se posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zašcitno sredstvo za les). Materiale z vsebostjo azbesta smejo obdelovati le strokovnjaki.

• Ce je mogoce, uporabljajte sesalnik, ki jeprimeren glede na vrsto materiala.
  -Poskrbite za dobro zračenje delovnega mesta.
  -Priporocamo, da nosite zašcitno masko za prah s filtrirnim razredom P2.

Upostevajte veljavne nacionalne predpise za obdelovalnemateriale.

Preprecite nabiranje prahu na delovnem mesto. Prah se lahko hitro vname.

Namestitev/odstranitev filtra za prah

Odsluzen filter za prah (4) povsem odstranite skupaj z vijaki, kot je prikazano na sliki A. Novi filter za prah namestite, kot je prikazano na sliki B.

Za namestitev filtra za prah (4) uporabite izkljućno originalne vijake, da preprećite poskodbe elektronskega systemd.

Delovanje

Elektricnega orodja ne obremenite takmo矫no, da bi se zaustavilo.
Pred začektom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Previdno pri izvajanju rezov v nosilne stene, glejte odstavek ,Opozorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpnite.
Pustite, da elektricno orodje po veliki obreteni nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Ne uporabljaje elektricnega orodja skupaj s stojalom za rezalno brusenje.
Brusilnih in rezalinh plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Opomba: ce orodja ne uporabljate, izvlecite vtic iz vticnice. Ce je elektricno orodje prikluceno na elektricno omreze, potem tudi v izklopljenem stanju porablja manjso kolicino elektricnegataka.

Navodila za delo

Rezalne plošće

Pri grobem brusenju s kompositnim brusnim priborom vedno uporabljaje zašcitniPokrov za brusenje (8)/ (9).
Za kosmačenje nikoli ne uporabljaje rezalinh plošć.
Pri grobem bruşenju lahko zašcitniPokrov za rezanje (17)/(18) ali zašcitniPokrov za bruşanje (8)/(9) z namešcenimPokrovom za rezanje (19) trci ob obdelovanec in povzroči izgubo nadzora.

Pri grobem brusenju dosezete njaboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mochno pritiskajte na elektricno orodje ter ga premikajte sem ter tja. S tem se obdelovanec ne segreje, ne spremeni barve in ne pride do nastanka brazd.

Pri uporabi kompozitnih plošč, ki so odobre ne tako za rezanje kot za bruşanje, je treba uporabiti zašcitniPokrov za rezanje (17)/(18) oziroma zašcitniPokrov za bruşanje (8)/(9) z namešcenimPokrovom za rezanje (19).

Povrsinski brusenje z lamelnimi brusilnimi plošcami

Pri brusenju z lamelno brusilino plosco vedn uporablajte zašcitni Pokrov za brusenje (8)/(9).

Z lamelno brusilno plošco (pribor) lahko obdelujete tudi zaobljene povrsine in profile. Lamelne brusilne plošce imajo v primerjavi z obicajnimi brusilnimi plošcami bistveno daljso ziviljenjsko dobo, nizjo raven hrupa in nizje temperature bruşenja.

Povrsinski brusenje z brusilnim kroznikom

Zadelo z gumijastim brusilnim kroznikom (27) je treba vedno namestiti zašcitio za roke (26).

Bruşenje z brusilnim krožnikom lahko izvajate brez zašitnegaPokrova.

Vrstni red primontazi je prikazan na strani z graficnim prikazom.

Privijte okroglo matico (29) in jo zategnite s ključem za dve luknji.

Loncasta sctetka/kolutna sctetka/stozcasta sctetka

Pri šctkanju s kolutnimi šctkami vedno uporabljaje zašcitniPokrov za brusenje (8)/(9). Šctkanje z Ioncastimi šctkami/stožcasimi šctkami se lahko izvede brez zašcitnegaPokrova.
ZadeLOzIloncasto sctko alstoZcasto sctko je treba vednənamestiti zašito za roke (26).
Ziñéne krtace se lahko uyamejo za zašcitniPokrov in prelomijo, ce se majvečja dovoljena velikost kolutne šcětek prekoraci.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Loncasto scteko/ziicno krtaco/stozcasto scteko z navojem M14 je treba priviti takto globoko na brusilno vreteno, da bo prirobnica brusilnega vretena na koncu navoja brusilnega vretena namescena tesno ob nestavku. Zategnite loncasto scteko/kolutno scteko/stozcasto scteko z vilicastim kljuem.

Za pritrditev kolutne scteks premerom 22,22 mm
namestite vpenjalno prirobnico (35) na brusno
vreteno (25), privijte okroglo matico (29) in jo zategnite z
dvostranskim kjučem.

Rezanje kovine

Za rezanje kovine s kompozitnimi rezalnimi plošcami ali diamantnimi rezalnimi plošcami vedno uporabljate zašcitniPokrov za rezanje (17)/(18) oziroma zašcitniPokrov za bruşanje (8)/(9) z namešcenimPokrovom za rezanje (19).
Pri uporabi zašcitnegaPokrova za brusenje (8)/(9) za kosmačenje s kompozitnimi rezalnimi plošcami obstaja povečano tveganje izpostavljenosti iskram in delcem ter odlomljinem delom plošće.

Pri rezanju orodje srednje močno potiskajte in silo prilagajate obdelovancu. Na rezalno plošco ne pritiskajte premočno, se ne zatikajte z njo in ne oscilirajte.

Rezalne plošće, ki se ne vrti enakomerno, ne skušajte izravnati s pritiskanjem na drugo stran.

Elektric no odje je treba ves cas voditi proti smeri delovanja. Sicer obstaja nearnost, da ga nenadzorovano potisnete iz reza. Pri rezanju profilov in stirobih cevi je najbolje, da zacnete z rezanjem na mestu z najmanjsim premerom.

Rezanje kamma

Pri rezanju kamna s kompozitnimi rezalnimi ploščami ali diamantnimi rezalnimi ploščami za kamen/beton vedno uporabljaje odsesovalniPokrov za rezanje z vodili (34) ali zašcitniPokrov za rezanje (17)/(18) ali

zăsčitniPokrov za brusenje (8)/(9) z namesčenimPokrovom za rezanje (19).

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
Nosite zašcitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.
Pri uporabi zašcitnegaPokrova za rezanje (17)/(18), zašcitnegaPokrova za bruşanje (8)/(9) ali zašcitnegaPokrova zabruşanje (8)/(9)znamešcenimPokrovomza rezanje (19)za rezanje in bruşanje betona ali ziduobstaja povečana obretenitev s prahom ter povečano tveganje za izgubo nadzora nad elektrčnim orodjem, kar lahko vodi do povratnega udarca.

Pri rezanju kamna morate vedno uporabiti diamantno rezalno plosco.

Pri uporabiPokrova za odsesavanje za rezanje z vodili (34)
mora biti sesalnik primeren za odsesavanje kamega
prahu. Bosch ponuja ustrezne sesalnike.

Vklopite elektricno orodje in ga sprednjim delom vodila namesite na obdelovanec. Potiskanje elektricnega orodja prilagodite obdelovancu.

Pri rezanju posebej trdih obdelovancev, npr. betona z visoko vsebnostjo proda, se lahko diamantna rezalna plošca pregreje in takpo poskoduje. Jasen znak za to je moćno iskrenje, ki spremlja rezanje z diamantno rezalno plošco.

V tem primeru rezanje prekinite in pustite, da diamantna rezalna plošca nekaj ācasa deluje v prostem teku z najvisjim stevilom vrtljajev, da se ohladi.

Obcutno pocasnejse rezanje ali izrazitejse izkrenje sta znak, da je diamantna rezalna plosca otopela. Plosco v taksnem primeru naostrite s kratkimi rezi v abrazivne materiale, kot je na primer apneni pescenec.

Rezanje drugih materialov

Pri rezanju materialov, kot so plastika, kompozitni materiali itd., s kompozitnimi rezalnimi ploscami ali rezalnimi ploscami Carbide Multi Wheel vedno uporabljate zacitni Pokrov za rezanje (17)/(18) ali zacitniPokrov za brusenje (8)/(9) z namescenimPokrovom za rezanje (19).Z uporabo odsovalnegaPokrova z vodili (34) dosezete bolje odsesavanje.

Delo z diamantnimi vrtalnimi kronami

Uporabite samu suhe diamantne vrtalne krone.
Zadelozdiamantnimi vrtalnimi kronami uporabite vedno zašcito za roko (26).

Diamantne vrtalne krone nikoli ne namešcajte vzporedno na obdelovanca. V obdelovanca se potopite navpićno in s kroznimi gibi. S tem dosežete optimalno hlajenje in daljso ziviljensko dobo diamantne vrtalne krone.

Opozorila glede statike

Zareze v nosilne stene so podvrzene drzavnim dolocilom. Te predpise je treba upoševati. Pred začetkom dela se posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Uporaba

Uposhevajte napetost omreža! Napetost vira elektricne energije se mora ujemati s podatki na tipski plošcici elektricnega orodja.

Pri uporabi elektricnega orodja s prenosnimi generatorji, ki nimajo zadostne rezerve moci oz. nimajo primerne regulacije napetosti z ojaicitvijo zagonskega toka, lahko pride do izgube moci ali netipičnega obnašanja pri vklopu.

Preverite, ali so generatorji toka, ki jih uporabljate, primerni za uporabo, še posebej glede omrežne napetosti in frekvence.

Orodje držite samo za izolirane povrsine ročaja in dodatnegarocaj. Nastavek lahko pride v stik skritimi omrežnimi napeljavami ali lastnim elektricnim kablom.Stikznapeljavo,ki je pod napetostjo,lahko povzroci, da so tudi kovinski deli orodja pod napetostjo, kar lahko povzroci elektrici udar.

Vklop/izklop

Stikalo z zaklepom

Za zagon elektricega orodja najprej pritisnite stikalo za vklop/izklop (3) ①, nato pa ga potisnite naprej ②. Zatem ga pritisnite in pridržite ③.

Za zaklep pritisjenega stikala za vklop/izklop (3) stikalo za vklop/izklop (3) potisnite še nekoliko naprej ①.

Za izklop elektricega orodja izpustite stikalo za vklop/ izklop (3) oziroma ce je v zaklepu, na kratko pritisnite stikalo za vklop/izklop (3) in ga nato izpustite.

Stikalo brez zaklepa

Za zagon elektricega orodja najprej pritisnite stikalo za vklop/izklop (3) ①, nato pa ga potisnite naprej ②. Zatem ga pritisnite in pridržite ③.

Za izklop elektricnega orodja izpustite stikalo za vklop/ izklop (3).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namešcen, tak do se lahko prosto vrti. Izvedite preizkusni tek orodja tako, da ga pustite delovati vsaj 1 minuto brez obremenitve. Ne uporabljaje poskodovanih brusilnih nastavkov ali takshin, ki niso okrogli ali se tresejo. Poskodovani brusilni pripomočki se lahko razletijo in povzročijo poskodbe.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred začektom kakršnih koli del na elektrickem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
V ekstremnih pogojih uporabe vedno uporabljate odsesovalno pripravo (ce je to mogoce).Redno izpihujte prezračevalne reze in orodje prikljucite prek tokovnega zašcitnegsta sikala (PRCD).Prevodni prah, ki nastane pri obdelavi kovin, se lahko nabira v notranjosti elektricnegara orodja. Pri tem se lahko poskoduje zašcitna izolacija elektricnegara orodja.

Pribor skrbno skladisčite in uporabljaje.

Ce morate zamenjati priključni kabel, storite to pri servisu

Bosch ali pooblascenem servisu za elektricna orodja Bosch, da ne pride do ogrozanja varnosti.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in yzdřevania izdelka ter nadomestnih deloy.

Tehnicke skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporocite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

Odslužena elektricna orodja je treba zbirati in zavreci loćeno.
Uporabite za to predvidene sisteme za zbiranje odpadkov.
Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvatski

Sigurnosne napomene

Posebna sigurnosna upozorenja za bruşenje i rezanje:

Upotrebljavaje iskljucivo vrste brusnih ploca navedene za elektrici na bat i posebne stitnike napravljene za odabrane brusne ploce. Brusne ploce koje nisu predvidene za elektrici na bat ne mogu se dovolno zastiti i nisu sigurne za upotrebu.
Brusna povrsina na sredini potisutih brusnih ploca mora biti postavljena ispod povrsine zaistinog ruba.

Neispravno postavljena brusna ploča koja prelimazi preko povrsine zašitnog ruba nije dovoljno zašićena.

Stitnik mora biti dobrio pricvrscen na elektrici ni alati namjesten za osiguranje maksimalne razine sigurnosti, takdo tek nezamjetan dio brusne ploce prema rukovaocu ostane nezastricten. Stitnik stiti rukovaoca odolmjenih komadica brusne ploce, nephotcnog kontakta s plocom iiskrenja koje moze zapaliti odjecu.
- Ploce se smiju upotrebljavati isključivo za preporucene primjene. Na primjer: nikada ne brusite s bočnom povrsinom poće za rezanje. Brusne poće za rezanje predvidene su za skidanje materijala s rubom poće. Boćno djelovanje sile na ove brusne poće moze uzrokovati njihovo pucanje.
Uvijek upotrebljavaje neostećene steze prirubnice odgovarajuće velicina i oblika za brusne ploce koje ste odabrali. Prikladne prirubnice štite plocu i smanjuju opasnost od njenog pucanja. Prirubnice za brusne ploce za rezanje mogu se razlikovati od pirubnica za ostale brusne ploce.
Ne upotrebljavaje istrosene brusne ploce s vecih elektricnih alata. Brusne ploce za vece elektricne alate nisu predvidene za veci broj okretaja manjih elektricnih alata i mogu puknuti.
Prilikom upotrebe brusnih ploca s dvostrukom namjenom uvijek upotrebljavaje sttitnik koji odgovarajuci nacinu primjene koji se obavlja. Ako se ne upotrebljava ispravan sttitnik, mozda se nece postici zejlena razina zastite Sto moze dovesti do tešikh ozljeda.

Dodatna posebna sigurnosna upozorenja za rezanje:

Izbjegavajte blokiranje brusne ploce za rezanje i prevelik pritisak. Ne izvodite prekomjerno duboke rezove. Preopterecenje ploce povecava njeno naprezanje i sklonost nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploce.
Ne stojite neposredno pored i iza rotirajuce brusne ploce. Ako se, u radu, brusna ploca odmakne od vaseg tijela, eventualni povratni udar moze odbaciti brusnu plocu i elektricni alat prema vama.
Ako se ploca ukljesti ili se rezanje iz bilo kojeg razloga prekida, elektricni je alat potrebno iskligiti i mirno ga drzati sve dok se brusna ploca u potpunosti ne zaustavi. Nikada ne pokušavajte vaditi brusnu plocu za rezanje iz reza dok je još uPokretu jer moze doci do povratnog udara. Ustanovite i otklonite uzrok ukljestanja ploce.
Prekinite s rezanjem izratka. Pustite da ploca dosegne maksimalan broj okretaja prise ngo sto nastavite s rezanjem. Inace bi se ploca mogla zaglaviti, odskociti iz izratka ili uzrokovati povratin udar.
Ploce i sve velike izratke poduprite osloncem kako bisteme smanjili opasnost od ukljestenja brusne ploce i povratnog udara. Veliki izratci cesto se savijaju pod vlastitom tezinom. Izradak morate podloziti pored linije reza i ruba izratka s obje strane ploce.

298|Hrvatski

Budite posebno oprezni kod zarezivanja postojecih zidova ili drugih podruca u mrtvom kutu. Brusne bi ploce prilikom zarezivanja mogle zahvatiti plinske ili vodovodne cijevi, elektricnevodove ili druge objekte koji mogu uzrokovati povratni udar.
Nemoje pokušavati obavlji tazkrivljeno rezanje. Preopterećenje ploče povecava njeno naprezanje i sklonost uvijanju ili nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploče, što može dovesti do teških ozljeda.

Posebna sigurnosna upozorenja za brusenje brusnim papirom:

Upotrebljavaje brusni papir za plocu odgovarajuce velicine. Slijedite preparuke proizvodača pri odabiru brusnog papira. Veči brusni papiri koji prelaze preko brusnog jastučica mogu predstavljiati opasnost od ozljede te uzrokovati blokiranje i kidanje diska ili povratni udar.

Posebna sigurnosna upozorenja za bruşenje Čeličnom Četkom:

Imajte na umu da ziçane Čekinje ispadaju s Četke i pri uobičajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Ziçane Čekinje lak probijaju laganu odjecu i/ili kozu.
Ako je za bruşenje zičanom Četkom preporučena upotreba šitnika, pripazite da tanjurasta ili lončasta Četka ne dodiruje šitnik. Tanjuraste i lonçaste Četke mogu se, zbog opterećenja u radu i centrifugalnih sila, povećati u promjeru.

Nosite zašitù za uši!

Brzostezna matica SDS-elic

Zajednostavnu zamjenu brusnog alata bez uporabe drugog alata, mozte umjesto steze matice (15) koristiti brzosteznu maticu (16).

Brzosteznatica (16) smije se koristiti samo za brusne ili reze nplece.

Koristiteismo besprijekornu,neostececenu brzosteznu maticu (16).

Pri navrtanju pazite da strana brzosteze matice (16)s oznakom nije okrenuta prema brusnoj ploci; strelica mora biti okrenuta prema oznaci indeksa (37).

Pritisnite tipku za blokadu vretena (1) kako bistie fiksirali brusno vreteno. Za stezanje brzostezne matice okrenite brusnu plocu snažno u smjeru kazaljke na satu.

Pravilno pricvrscenu, neostećenu
brzosteznu maticu možete ručno
otpustiti okretanjem nazubljenog
prstena u smjeru suprotnom od
kazaljke na sutu. Brzosteznu maticu s
čvrstim dosjedom nikada ne
otpustajte klijestima, nego
upotrijebite dvostruki okasti ključ.

Stavite dvostruki okasti kljuc kao sto je prikazano na slici.

Dopusteni brusni alati

Možete koristiti sve brusne alate navedene u ovm uputama za uporabu.

Dopusteni broj okretaja [ ^1] odnosno obodna brzina [m/s] koriistenih brusnih alata mora barem odgovarati podacima u slijećoj tablici.

Stoga se pridržavajte dopustenog broja okretaja odnosno obodne brzine na naljepnici brusnog alata.

maks. [mm] [mm] [°]
Dbsda [min]					-1] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

maks. [mm] [mm] [?]

Dbsda [min

^-1][m/s]

125--M14-850080

83--M14-850080

180 3.0 7 22.2 >0 8500 80
