Ürün tipi	Taşlama makinesi
Marka	Bosch
Model	GWS 30230 PB Professional
Nominal güç tüketimi	2800 W
Boşta devir sayısı	6500 dev/dk
Maksimum disk çapı	230 mm
Mil dişi	M14
Ağırlık (aksesuarlara göre)	5,9 - 8,4 kg
Besleme	Şebeke, 230 V (nominal voltaj)
Ses basıncı seviyesi	97 dB(A)
Ses gücü seviyesi	105 dB(A)
Geri tepme durumunda durdurma (KickBack Control)	Evet
Yeniden çalışmayı önleme koruması	Evet
Yumuşak çalıştırma	Evet
Acil fren	Evet
Durum LED'i	Evet (aşırı ısınma ve duruş belirtir)
PROtection anahtarı	Evet (PB modelinde)
Koruma kapağı	Dahildir (taşlama ve kesme için)
Yardımcı tutamak	Standart ve titreşim önleyici dahildir
Bakım	Havalandırma deliklerini temizleyin; basınçlı hava ile üfleyin
Onarılabilirlik	Bosch satış sonrası servis; yedek parçalar mevcuttur

Sık sorulan sorular - GWS 30230 PB Professional BOSCH

Taşlama diski nasıl değiştirilir?

Aleti fişten çekin. Mili kilitlemek için mil kilitleme düğmesine (1) basın. Sıkma somununu (15) veya hızlı sıkma somununu (16) gevşetmek için pim anahtarını (7) kullanın. Eski diski çıkarın ve kullanım kılavuzunda belirtilen montaj sırasına uygun olarak yenisini takın. Somunu sıkıca sıkın.

Kırmızı LED yanıp sönerse ne yapmalı?

Yanıp sönen kırmızı LED, aletin aşırı ısındığını gösterir. Aletin soğumasını bekleyin. LED yeşil olduğunda yeniden başlatabilirsiniz.

Acil fren nasıl kullanılır?

Acil fren otomatiktir: Açma/Kapatma anahtarını (3) bıraktığınız anda aksesuar birkaç saniye içinde tamamen durana kadar frenlenir. Bu, aleti daha erken bırakmanıza olanak tanır.

Taşlama için kesme diski kullanabilir miyim?

Hayır, kaba taşlama için asla bir kesme diski kullanmayın. Sadece taşlama için uygun taşlama diskleri kullanın. Kesme işlemi için özel kesme koruma kapağını (17)/(18) veya özel kesme kapağı (19) ile birlikte taşlama kapağını (8)/(9) kullanın.

Koruma kapağı nasıl takılır?

Aleti fişten çekin. Sıkma kolunu (11) açın veya kilitleme vidasını (12) gevşetin. Kapağı mil yuvasına, kilit açma tırnağını (10) oluğa hizalayarak yerleştirin. Kapağı istenen konuma çevirin ve kolu kapatın veya vidayı sıkın.

Bu aletin gücü nedir?

Nominal güç tüketimi 2800 W'dır. Maksimum çapı 230 mm olan model için boşta devir sayısı 6500 dev/dk'dır.

Alet nasıl temizlenir?

Aleti fişten çekin. Havalandırma deliklerini düzenli olarak bir fırça veya basınçlı hava ile temizleyin. Aşırı koşullar için bir elektrikli süpürge kullanın. Kimyasal ürünler kullanmayın.

Geri tepme durumunda ne yapmalı?

Geri tepme durumunda, alet KickBack Control işlevi sayesinde otomatik olarak durur. Anahtarı kapalı konuma getirin, ardından yeniden başlatın. Aleti her zaman iki elinizle sıkıca tutun.

Yeniden çalışmayı önleme koruması nasıl kullanılır?

Elektrik kesintisinden sonra alet otomatik olarak yeniden başlamaz. Çalıştırmak için Açma/Kapatma anahtarını (3) kapalı konuma getirin, ardından normal şekilde yeniden başlatın.

Yedek parçalar nerede bulunur?

Yedek parçalar Bosch satış sonrası servisinden temin edilebilir. www.bosch-pt.fr adresini ziyaret edin veya Bosch Elektrikli El Aletleri Müşteri Hizmetleri'ni 0970821226 numarasından arayın.

KULLANIM KILAVUZU GWS 30230 PB Professional BOSCH

Elektrikli alelteri icin genel guvenlik uyarları

UYARI

Bu elektrikli el aletiye birlikte

gelen tum guvenlik uyarilarni,

talimatlari, resim ve açiklamarli okuyun. Asagida

bulunan talimatlaru uyilmaması halinde elektrik

carpmalarina, yanginlarava ve/veya agir yaralanmalaraneden olabilir.

Bütün uyarlıarı ve talimat hükümlerini ileride kullanmak uzere saklayın.

Uyari ve talimat hukumlerinde kullanilan "elektrikli el aleti" terimi, akim sebekesine bagl (elektrikli) aletlerle akü ile calisan aletleri (akülu) kapsamaktadir.

Calstigiz yeri temiz tutun ve iyi aydinlatin. Daginik veya karanlik alanlar kazalara davetiye cikarir.
Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerlerde elektrikli aleti ile

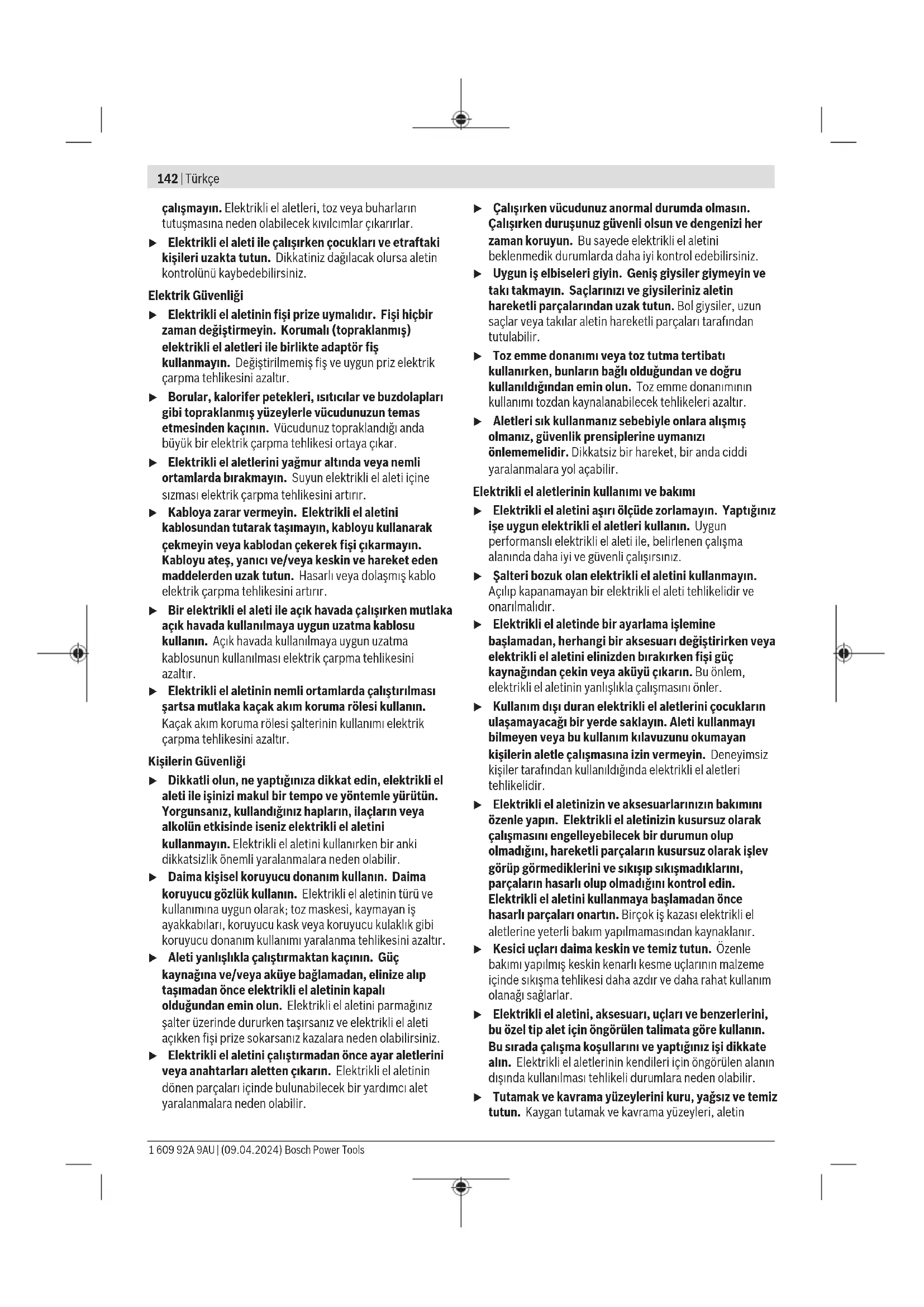

142 | Türkce

calismayin. Elektrikli el aleteri, toz veya buharlarn tutusmasina neden olabilecek kivicimlar ckarllar.
Elektrikli el aleti ile calisirken cocuklar ve etraftaki kiseleri uzakta tutun. Dikkatiniz dagilacak olursa aletin kontrolunu kaybedebilirsiniz.

Elektrik Güvenligi

Elektrikli el aletinin fişi prize uymaldir. Fisi hcbir zaman degistirmeyin. Korumali (topraklanmis) elektrikli el aletleri ile birlikte adaptorf kullanmayin. Degistiilmemis fiş ve uygun pris elektrik carpma tehlakesini azaltir.
Borular, kalorifer petekleri, isiticlar ve buzdolaparigibi topraklanmis yüezylerle vucudunuzun temasetmesinden kaçınin. Vucudunuz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya Çikar.
Elektrikli el aleterini yagmur altinda veya nemli ortamlarda birakmayin. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini aririr.
▶ Kabloya zarar vermeyin. Elektrikl el aletini kablosunden tutarak taşmayin, kabloyu kullanarak cekmeyin vya kablodan cekekere fisi Çiarmayin. Kabloyu ates, yanici ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarl vya dolasmiş kablo elektrik carpma tehlikesini artirir.
Bir elektrikli el aleti ile acosik havada calisirken mutlaka acosik havada kullanilmaya uygun uzatma kablosu kullanin. Acik havada kullanilmaya uygun uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltir.
Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa mutlaka kaçak akim koruma rolesi kullanin. Kaçak akim koruma rolesi salterinin kullanimi elektrik carpma tehlikesini azaltir.

Kisilerin Güvenligi

Dikkatli olun, ne yaptuginiza dikkat edin, elektrikl el aleti ile isinizi makul bir tempo ve yontemle yurutun. Yorgunsaniz, kullandiginiz haplarin, ilaclarin vya alkolun etkisinde iseniz elektrikl el aletini kullanmayin. Elektrikl el aletini kullairken bir anki dikkatsizlik onemli yaralanmalaria neden olabilir.
Daima kişisel koruyucu donanim kullanin. Daima koruyucu gozluk kullanin. Elektrikli el aletinin Tür ve kullanına uygun olarak; toz maskesi, kaymayan is ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullanimi yaralanma tehlikesini azaltir.
Aleti yanliskla calistirmaktan kacin. Guc kaynagina ve/veya akuye baglamadan, elinize alip tasimadan once elektrikli el aletinin kapali oldugundan emin olun. Elektrikli el aletini parmaginiz salter uzerinde dururken tasirsaniz ve elektrikli el aleti acikken fişi prize sukarsaniz kazalara neden olabilirsiniz.
Elektrikli el aletini calisturmadan once ayar aletlerin i veya anahtarlari aletten cikarin. Elektrikli el aletinin donen parcalari icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.

Calisirken vucudunuz anormal durumda olmasin. Calisirken durusunuz guvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikl el aletini beklenmedik durumlarda daha iyi kontrl edbilirsiniz.
Uygun is elbiseleri giyin. Genis giysiler gymeyin ve taki takmayin. Saclarinizi ve giysileriniz aletin hareketli parcalarindan uzak tutun. Bol giysiler, uzun saclar veya takilar aletin hareketli parcalari tarafindan tutulabilir.
Toz eme donanimi veya toz tutma tertibati kullanirken, bunlarin bagl oldugundan ve dokru kullanildigindan emin olun. Toz eme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
Aletleri siki kullanmaniz sebebyle onlara alismis olmaniz, givenvlik prensiplerine uymanizi onlememelidir. Dikkatsiz bir hareket, biranda ciddi yaralanmalarayol acabilir.

Elektrikli alelerinin kullanimi ve bakimi

Elektrikli el aletini asiri olcude zorlamayin. Yaptiginiz ise uygun elektrikli el aletleri kullanin. Uygun performansli elektrikli el aleti ile, belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
Salteri bozuk孕期 elektrikli el aletini kullanmayin. Aciip kapanamayan bir elektrikli el aleti tehlikidir ve onarilmaldir.
Elektrikli el aletinde bir ayarlama islemine baslamadan, herhangi bir aksesuari degistirirken veya elektrikli el aletini elinizden birakirken fisiGPC kaynagindan cekin veya akuyi cikarin. Bu onlem, elektrikli el aletinin yanliskla calismasini onler.
Kullanim din duran elektrikli el alelterini;cocuklarin ulasamayacagi bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin alele calismasa izin vermeyin.Denyimsiz kisiler tarafindan kullanildiginda elektrikli el alelteri tehlikelidir.
Elektrikli el aletinizin ve aksesuararininbakimini ozenle yapin. Elektrikli el aletinizin kusursuz olarak calismasini engelleyebilecek bir durumol opul olmadigiini, hareketli parcalarin kusursuz olarak islev gorpup gormediklerini ve sikisip sikismadiklarini, parcalarin hasarl olup olmadigi ini kontrl edin. Elektrikli el aletini kullanmaya baslamadan once hasarll parcalari onartin. Bircok is kazasi elektrikli el aleterine yeterli bakim yapilmamasindan kaynaklanir.
Kesici uclari daima keskin ve temiz tutun. Ozenle bakimi yapilmis keskin kenarı kese me uclarinin malzeme icinde sikisma sehlikesi daha azdir ve daha rahat kullanı olanagi saglarlar.
Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullanin. Bu sirada calisma kosullarini ve yaptiginiz isi dikkate alin. Elektrikli el aleterin kendileri icin ongorulen alanin disinda kullanilmasi tehlikleri durumlara neden olabilir.
Tutamak ve kavrama yüeylerini kuru, yagsiz ve temiz tutun. Kaygan tutamak ve kavrama yüeyleri, aletin

beklenmeyen durumlarda gvenli sekilde tutulmasini ke kontrl edilmesini engeller.

Servis

Elektrikli el aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartin. Bu sayede elektrikli el aletinin guvenligini surekli hale getirirsiniz.

Taşlama makinerleri yüzden gümeyinlik talatmaki

Taşlama, zimparalama, telli fircalama veya kesme islemleri icin ortak güvenlik uyarilari:

Bu elektrikli el aleti taslama makinesi, zimparalama makinesi, delik acma testeresi veya kesme aleti olarak kullanilmak uzere tasarlanmistir. Bu elektrikli el aletiyle birlikte gelen tum guvenlik uyarilarini, talimatları, resim ve aciklamaları okuyun. Asagida bulunan talimatlara uyulmaması elektrik carpmalarina, yanginarla ve/veya agir yaralanmalara neden olabilir.
Bu elektrikli el aleti ile polisaj gibi islemler yurutulmemelidir. Elektrikli el aletinin tasarim amacina uygun olmayan islemler tehlke olusturabilir ve kisilerin yaralanmasina neden olabilir.
Bu elektrikli el aletinde, alet ureticisi tarafindan tasarlandigi ve ongoruldigi amacin disinda calistirmaya yonelik herhangi bir degisiklik gereklestirmeyin. Bu tur bir degisiklik, kontrlun kaybedilmesine ve agir yaralanmalara neden olabilir.
Alet ureticisi tarafindan ozellikle tasarlanmami ve taviyi edilmemis aksesuarlari kullanmayin. Aksesuarin elektrikli el aletinize takilabiliyor olmasi, güvenli bicomde calismasini garantilemez.
Akesesarin nominal hizi, en azindan elektrikli el aletinde belirtilen maksimum hiza esit olmalidir. Nominal hizindan daha hizli calisan aksesuarlar kirlabilir ve firlayibilir.
Akesesuarinizin dis capi ve kalinligi, elektrikli aletinizin kapasite derecelendirme sinurlari dahilinde olmaldir. Yanlis boylutu aksesuarlar gerektigi bicimde korunamaz veya kontrl edilemez.
Monte edilen aksesuarlarin boyları, elektrikli el aletinin monte edilen donanimin boytuyla uyuml uomaldir. Elektrikli el aletinin montaj donanimina uymayan aksesuarlar dengesini kaybeder, ciddi bucimde titresir ve kontroldençkililir.
Hasarli aksesuarlari kullanmayin. Her kullanimdan once aksesuari inceleyin, orneigin taslama disklerinde kriklar ve catlaklar, destek pedinde catlaklar, yirtilmalar veya asiri asinmalar, tel fircalarda gevsek veya kirk teller olup olmadigi nikontrol edin. Elektrikli el aleti veya aksesuar yere duserse, zarar gorp u gormedigi inceleyin veya zarar gormemis aksesuarl takin. Bir aksesuar i neeledkten ve takttan sonra kendinizi ve yakininizdaki kiseleri donen aksesuarin dizleminden uzaklastrin ve elektrikli el aletini bir dacika sureyle maksimum

boştaki devirsaysinda calistirn. Hasarli aksesuarlar normalde bu test suresiicine kirlacaktir.

Kisisel koruyucu donanim kullanin. Uygulamaya bagli olarak koruyucu yuz maskesi, koruyucu gozlik veya emniyetli camlar kullanin. Gerektigi durumlarda toz maskesi, kulaklik, eldiven ve kucuk asindirici ve is parcasi kiriklari engelleyebilecek atolye onligu takin. Goz korumasi, cesisli uygulamalar sirasinda firlayan parcaciclari durdurabilmidelir. Toz maskesi veya solunum aygiti, ilgili uygulama sirasinda ortaya cikan partikulleri滤tre edbilmidelir. Yuksek yogunluklu gurultye uzun sure maruz kalmak, isitme kaybina neden olabilir.
Yakindaki kiselin calisma alanina gvenli bir mesafede oldugundan emin olun. Calisma alanina giren herkes kisel koruyucu donanim takmalidir. is parcasi kinklar veya kirilan aksesuarlar firlayibilir ve islemi gereklekestirdigin alaninin hemen yakinlarinda yaralanmalarana neden olabilir.
Bir calisma sirasinda kesme aksesuarinin gizli bir kablo sistemi veya kendi kablosuyla temas etme ihtimali varsa elektrikli el aletini izolasyonlu tutamak yüzeylerinden tutun. Kesme aksesuarinin "icinden elektrik geleen"bir kabloyla temas etmesi durumunda elektrikli el aletinin metal parçalari "elektrige"maruz kalabilir ve operatore elektrik carpmasina neden olabilir.
Aletin kablosunu donen aksesuarlardan uzak tutun. Kontrolu kaybederseniz kablo kesilebilir vya yakalanabilir ve eliniz veya kolunuz donen aksesuara dokrucekilebilir.
Elektrikli el aletini asla aksesuar tamamen durmadan elinizden birakmayin. Donen aksesuar yuzeyi yakalayabilir ve elektrikli el aleti kontrlunuzden ckabilar.
Elektrikli el aletini yaninizda taşirken calisturmayin. Donen aksesuarla yanlisi kla temas edilmesi durumnda aksesuar giysilerinizi yakalayabilir ve aksesuari vucudunuzaDOGRUÇekebilir.
Elektrikli el aletinin hava deliklerini duzeni araliklarla temizleyin. Motorun fani tozu govdenin icine ceker ve metal tozunun fazla birikmesi elektrikselteh likeler yaratabilir.
Elektrikli el aletini alev alabilecek malzemelerin yakininda calistirmayin. Kivilcimlar nedeniyle bu malzemeler alev alabilir.
Sivisogutucular gerektiren aksesuarlarkullanmayin. Su veya baska sivi sogutucular kullanmak, elektrik carpmasina veya sekuna nden olabilir.

Geri tepme ve ilgili uyarilar:

Geri tepme donen taşlama diski, destek pedleri, fircalar veya baska aksesuarlarin sikismasi veya bir cismin bunlara dolanmasina verilen ani tepkidir. Sikismva veya dolanma sonucunda donen aksesuar aniden durur ve bunun sonucunda kontroldençikan elektrikli el aleti, aksesuarin böglanti noktasinda donme yönünün tersine bir kuvvete maruz kalir.

Ornegin bir asindirma diski is parcasina sikisirsa ve is parcasi diske dolanirsa, sikisma noktasina denk gelen disk kenari malzemenin yuzerinden iceri girer ve diskin diari dokru

144 | Türkce

itilmesine veya geri tepmesine neden olur. Bu disk, sikisma anindaki konumuna bagl olarak operatore dokru veya diger yonde tepki verebilir. Asindirma diskleri bu kosullar altinda ayrica kiri labilir. Gerip tepme, elektrikli el aletinin yanlis kullanimin ve/veya asagidaki uygun onlemlerin alinmasi ile engellenebilecek calisma prosedürleri veya kosullarin bir sonucudur.

Elektrikli el aletini iki elinizle siki bicimde tutun ve vucudunuzu ve kollarinizi geri tepme guclerine direnebilecek pozisyona getirin. Geri tepme durumunda ve calistirma anindaki tork tepkisini maksimum duzyde contro edebilmek icin varsa mutlaka ek tutamagk kullanin. Gereki onlemler alinrsa operatör tork tepkilerini ve geri tepme kuvvetlerini kontrl edebilir.
Asla elinizi donen aksesuarin yakininda tutmayin. Aksesuar elinizin uterine geri tepme kuvveti uygulayabilir.
Vucudunuzu olasi bir geri tepme aninda elektrikli el aletinin kuvvet uygulayacagi alanda tutmayin. Geri tepme elektrikli el aletini sikis a aninda disk hareketinin tersine yonde hareket ettirir.
Koselerde, keskin kenarlarda vb. calisirken özellikledikkat edin. Aksesuarin ziplamasini veya sikismasini engelleyin. Koseler, keskin kenarlar veya ziplamane neticesinde donen aksesuar sikisabilir ve kontrol kaybina veya geri tepmeye neden olabilir.
Testere zinciri, ahsap oyma biçagi, cevresel boşlügū 10 mm'den buyüz segmanl elmas disk veya disli testere biçagi takmayin. Bu Tür biçaklar siklikla geri tepmeye ve kontrl kaybina neden olur.

Taślama ve kesme İslemleri ilegünlik uyarları:

Sadece elektrikli el aletiniz icin ongorulen disk tiplerini ve secilen disk icin tasaranlmi olan ozel korumalari kullan. Elektrikli el aletiniz icin tasaranmami diskler icin yeterli koruma saglanamaz ve bu nedenle bu diskler guvenli degildir.
Merkeze dogru bastirilmis disklerin taIama yUzeyi, koruma cikintisi dizlemnin alta monte edilmidir. Koruma cikintisi dizlemine taan disk duzgün bicimde takilmamistir ve bu disk icin yeterli koruma saglanamaz.
Koruyucu, elektrikl el aletine guvenli bucimde takilmali ve maksimum guvenlik saglayacak bucimde konumlandirilmalidir, yani diskin mumkun oldugunca azbir miktari operatore acik olmalidir. Koruyucu; operatoru, kirlan diskin parcalarindan, diske yanlisikla temas etmekten ve giysilerini tutusturabilecek kivicmlardan korumakta yardimci olur.
Diskler sadece onileren uygulamalarda kullanilmaldir. Orneigin kesici disk ile taslama yapmayin. Asindirici kesme diskleri cevresel taslama icindir, bu disklere uygulanacak yanal kuvvetler diskin kurumasina neden olabilir.
Her zaman sectiginiz disk boutuna ve bucimine uygun, hasar gormemi disk flanslari kullanin. Uygundisk flanslari diski destekler ve boylec diskin kirlma

olasigiin azaltir. Kesme disklerinin flanslari, taqlam disklerinin flanslarindan farkli olabilir.

Daha buyuk elektrikli el alelerinin asinmis disklerini kullanmayin. Daha buyuk elektrikli el aleleri icin tasarlanmis diskler, daha yuksek hizli ve daha ufak aletlere uygun degildir ve kirlabilir.
Cift amacli diskleri kullanirken, her zaman gereklesteirilen uygulamaya uygun korumayi kullanin. Dogru korumanin kullanilmaması halinde istenen duzeyde koruma saglanmaz; bu da agir yaralanmalar neden olabilir.

Kesme islemleri icin özel ek güvenlik uyariliart:

Kesici diskleri"sikisirmayin"veya uzerine fazla baski uygulamayin.Fazla derin kesikler acmayi denemeyin. Diske fazla baski uygulamak yuku ve kesme sirasinda diskin sikisma veya bukulme ihimalini artirir ve boylec disk kirlmasi veya geri tepme olasiligi yuksaltir.
Vucudunuzdo neden diskle ayni hizaya veya diskin arkasinagetirmeyin.Calisma noktasindayken eger disk vucudunuzdan uzaklasiyorsa,olasi bir gerit tepme durumunda donen disk ve elektrkli el aleti size dokru ilerleyecekir.
Disk sikismisa veya kesme iglemine herhangi bir nedenden dolayi ara verecekseniz, elektrikli el aletini guc dugmesinden kapatin ve disk tamamen durana kadar elektrikli el aletini elinizde tutun. Kesici diski kasinlikle disk donmeye devam ederken kesme noktasundan cikarmayi denemeyin, aktakdirde geri tepme olusabilir. Diskin sikismasin nedenini bulun ve problemi czmek icin gereken onlemleri alin.
Kesme isleminin yeniden baslamasini calisma parcasi ustunde yapmayin. Kesme noktasina yeniden girmeden once diskin tam hizina ulasmasini bekleyin. Elektrikli el aleti is parcasi icinde calistirlirsa disk sikisabilir, gezebilir veya geri tepebilir.
Destek panelleri veya cok buyuk boyutlu is parcalari, disk sikismasi ve geri tepme riskini en aza indirir. Buyuk is parcalarin kendi aigrilkari saysinde sabit durma ihtimali var. Is parcasinin altina, kesme hattina yakin bicimde, diskin her iki tarafinda da destekler yerlestirilmidir.

Mevcut duvarlarda veya kör alanlarda "cep kesimi" yaparken Özellikde dikkat edin. Qikntliskler gaz vya su borularini, elektrik hatlarini veya geri tepmeye neden olabilecek nesneleri kesebilir.
Kavisi kesim yapmayi denemeyin. Diske fazla baski uygulamak yiku ve kesme sirasinda diskin sikisma veya bukülme ihimalini artirir ve boylece disk kirlmasi vya geri tepme olasiligi yikseltir; bu da agir yaralanmalar a neden olabilir.

Zimparalama islemlerine özel guvenlik uyarilari:

Uygun boyutta zimpara diski kagidi kullanin. Zimpara kagidi secerken utricinin tavsiyelerine uyun. Zimpara pedinin cok fazla dinasa tan buyuk zimpara kagtlari kesilme tehlikesi olusturur ve sikisma, diski kirma vya geri tepmeye neden olabilir.

Telli fircalama islemlerine ozel guvenlik uyarlar:

Normal calisma sirasinda bile fircadaki tellerin disari dogru acldigina dikkat edin. Fircaya cok fazla yuk uygulayip tellere fazla baski uygulamayin Tel kllar hafif giysilerden ve/veya deriden iceri girebilir.
Telli fircalama icin bir koruma ongoruluyorsa, tel disk veya fircanin korumayla temas etmesini engelleyin. Tel disk veya fircanin capi, is yiku veya merkezkac kuvvetleri nedeniyle buyuyebilir.

Koruyucu gozluk kullanin.

Koruyucu dapat kesim ingin kullanilamaz. Uygun bir adaptor ile koruyucu kepada kesim ingin de kullanilabilitir.

Calisirken elektrikli el aleti iki elinizle sikica tutun ve durusunuzun guvenli olmasina dikkat edin. Elektrikli el aleti iki elle daha guvenli kullanilr.

Firçalar ve karot uçları gibi icçten disli alelterde, taşlama milinin maksimum dis uzunluguna uyulmaldir. Milin ucu, aletin zeminine temas etmemelidir.
Görunmeyen ikmal hatarini belirlemek ici uygun tarama cihazlar kullanin veya yerel tedarik sirketi ile iletisimeGPC. Elektrik kabolariyla temas yaniklara ve elektrik carpmasina neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su borularin hasar gormesi maddi zararlara veya elektrik carpmasina neden olabilir.
Tamormalsogumadan once taIama ve kesmedisklerini tutmayin. Diskler calisirken cok isinir.
Örneğin elektrik kesintisi oldugunda acma/kapama salterinin kilidini acn ve salteri kapali pozisyonuna getirin veya sebeke baglanti fisini cekin. Bu yolla aletin kontrol disi yeniden calismasi onlenir.
is parcasimi emniyete alin. Bir germe tertibatu veya mengene ile sabitlenen is parcasi elle tutmaya oranla daha guvenli tutulur.
Alet uçlarini binalarinicine kuru, esit sicutlkita ve donmayan bir odada saklayin.
Elektrikli aletini tasimadan once alet uclarin ckarin. Bu, hasari onleyecekir.
Baglkesme ve taIlama disklerinin bir son kullanmatarihi vardir ve bu tarihten sonra taIar artikkullanlamaz.

Urun ve performans aciklamasi

Bütün Güvenlik talimatimi ve uyarlıarı okuyun. Güvenlik talimatlarna ve uyarlıarı uyulmadigi takdirde elektrik çarpmasina,

yangina ve/veya ciddi yaralanmalar neden olunabilir.

Lüften kullanma kilavuzunun on kismindaki resimlere dikkat edin.

Usulüne uygun kullanim

Elektrikli aleti, metal, taş, plastik kesme ve fircalama, metal taşlama ve ayrica su kullanmadan karot uzlaryla taş malzemelerde delik acmak icin tasarlanmistir. Dogru koruyucu kapagin kullanildigiindan emin olun (Bakiniz „Isletim", Sayfa 149).

Taş malzemede kesme,isleri yapilirken yeterli bir toz emme saglanmahdir.

izin verilen taIama uclariyla bu elektrkli el aleti zimpara kagidi ile zimparalama islerinde de kullanilabilir.

Elektrikli aleti, elmas canak disklerle taş malzemelerin taşlanması ve komposit malzemelerin islenmesi yüz kullanilmamaldir.

Sekli gosterilen elemanlar

Sekli gosterilen elemanlarin numaralarile grafik sayfasindaki elektrikli el aleti resmindeki numaralaraynir.

(1) Mil kilitlemdugmesi
(2) Durum gostergesi (LED)
(3) AÇma/kapama salteri
(4) Tozfiltresi
(5) Standart ilave tutamak (izolasyonlu tutamak yüeyi)
(6) Titresim söunmleyici ilave tutamak (izolasyonlutamak yüzeyi)
(7) Germe somunu icin iki pimli anahtar
(8) Taşlama icin koruyucu kapak, sikma kolü ile
(9) Taslama icin koruyucu kapak, sabitleme vidasi ilea
(10) Kod timagi
(11) Koruyucu kapak icin sikma kolu
(12) Koruyucu kapak sabitleme vidasi
(13) Koruyucukapakayariicinvida
(14) Taslama diski
(15) Germe somunu
(16) Hizli germe somunu SDS-clica
(17) Kesme icin koruyucu kapak, sikma kolu ila
(18) Kesme icin koruyucu kapak, sabitleme vidasi ilea
(19) Kesme icin kullanl an kapak
(20) Kesmediskia
(21) Elmas kesme diski
(22) Diskli firca (cap 22,22 mm)a
(23) Disklifirca(M14)a
(24) Tutamak (izolasyonlu tutamak yüzeyi)
(25) Taşlama mili
(26) Elkoruma
(27) Kauçuk zimpara tablasa
(28) Zimpara kagidia)

146 | Türkce

(29) Yuvarlak basl somun
(30) Canak firca
(31) Catal anahtar
(32) Konik firca

(33) Elmas uclar
(34) Kilavuz kizakla kesme islerinde toz eme kapagia
(35) Sikma flansi
(36) O-Ring

a) Bu aksesuar ilgili standart teslimat kapsamina dahil degildir.

Teknik veriler

Taşlama makinese GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B
Malzeme numarası	3601 HG0 0.. 3601 HG1 0.. 3601 HG0 1.. 3601 HG1 1.. 3601 HG1 0..
Giriş Güncü W 2800 2800 2800 2800 2200
Nominal boşkıdevirsaylıA)	dev/dak	8500 6500 8500 6500 6500
Maks. kese米饭çapı/kaçık taşlama tablosıçapı	mm 180 230 180 230 230
Taşlama miliDMI M 14 M 14	M 14	M 14 M 14
Taşlama milinin maks. disuzunluğu	mm	25	25	25	25
Sılışma emniyeti		●	●	●	●
Yeniden calisma emniyeti		●	●	●	●
Düzuk devirli baslangı		●	●	●	●
Bosta calisma fremi		●	●	●	●
Durum goftergesi (LED)		●	●	●	●
PROtection salteri		-	-	●	-
Ağilık(B)C)	kg	5,7-7,5	5,9-8,4	5,7-7,5	5,9-8,4
Koruma sinifi		☐/II	☐/II	☐/II	☐/II

A) Uygun alelterin seci imc EN IEC 62841-2-3e gore bostaki devir sayisi. Gercek bostaki devir sayisi nominal bostaki devir sayisi asmamaldir ve bu nedenle daha duusuktur.
B) kullanilan koruyucu kapaga ((17), (18), (8), (9), (19)), ilave tutamağa ((5), (6)) ve toz emme kapagina (34)®, ], alarak
C) Guc kablosu ve elektrik fisi olmadan agirlik
Veriler 230 Vluk bir anma gerilimi [U] icin gecerlidir. Farkli gerilimlerde ve farkli ukelere ozg tiplerde bu veril degisebilir.
Degerler urune bagli olarak degesebilir ve uygulama ve cevre kosullarina tabidir. Daha fazla bilgi icin: www.bosch-professional.com/wac.

Gürültü/Titreşim bilgisi

Gurultu emisyon degerleri EN IEC 62841-2-3 uyarinca belirlenmektedir.

Elektrikli el aletinin A agiriliki gurultu seviyesi tipik olarak:
Ses basinci seviyesi 97 dB(A); ses gucu seviyesi 105 dB(A).
Tolerans K = 3 dB.

Kulak korumasi kullanin!

Toplam titresim degeleri a (uc yonun vektor toplami) ve tolerans KENIEC 62841-2-3 uyarica belirlenmektedir:

Yüsey taşlama (kazima):

Ince saclarin veya genis bir yüye sahip diger hafit titresen malzemelerin taslanmasi, azami 15 dB'e kadah da ha'uksebir gur'u emiyon degerine neden olabilir. Artan gur'u emiysonu,

uygun agir soniunme matlari kullanlarak azalttilibilir. Hem gurultu gucunin risk degelerndirmesinde hem de uygun kulak korumasinin segiminde artan gurultu emisyonlar dikkate alinaldir.

Bu talimatta belirtilen titresim seviyesi ve gurultu emisyon degeri standarlaistirilmis olme yontemine gore belirlenmistir ve elektrkli el alelerinin birbirleri ile kiyaslanmasinda kullanilabilir. Bu degerler ayni zamanda titresim ve gurultu emisyonununGPCi olarak tahmin edilmesine de uygundur.

Belirtilen titresim seviyesi ve gurultu emisyon degeri elektrikl el aletinin esas kullanini temsil etmektedir. Ancak elektrikl el aleti farku cclar veya yetersiz bakimla kullanilacak olursa, titresim seviyesi ve gurultu emisyonu farklik gosterebilir. Bu da titresim ve gurultu emisyonunu butun kullanim suresince onemli olcide artirabilir.

Titresim ve gurultu emisyonunun tam olarak tahmin edilebilmesi icin, aletin kapali oldugu veya aik fakat kullanimda olmadigi surelerin de dikkate alinmasi gerekir. Bu, titresim ve gurultu emisyonunu butun calisma suresinde onemli olcude duSurebilir.

Titresimin kullaniciya bindirigi yuk icin onceden ek guvenlik onlemleri aln. Orneigin: Elektrikli el aletinin ve uclarin bakimi, ellerin sicap tutulmasi, is asamalarinin organize edilmesi.

Geri tepme kesmesi

Orneigin kesme islemi esnasinda elektrikli el aletinin ani geri tepmesi durumunda motora giden akim beslemsi elektronik okayak kesilir.

Aleti tekrar calistirmak icin acma/kapama salterini (3) kapali pozisyonuna getirin ve

elektrikli el aletini yeniden和地区。

Tekrar calisma emniyeti

Yeniden baslatma emniyeti, elektrik beslemesinin kesilmesinden sonra elektrikli el aletinin kontrl dişi calismasini onler.

Aleti tekrar calistirmak icin acma/kapama salterini (3) kapali pozisyonuna getirin ve elektrikli el aletini yeniden acin.

Not: Akim besmesindeki bir kesintiden hemen sonra elektrkli el aleti yaniden calismaya baslarsa, yeniden baslatma emniyeti devre disidir. Bu durumda elektrkli el

aleti zaman gezirmeden yetkili servise gonderilmelidir, adresler icin "Yetkili servis ve uygulama danismanligi" bolumune bakin.

Dusuk devirli baslangı

Elektronik Düşük devirli baslangı, calistirma sirasinda torku sinirlar ve elektrikleri el aletinin kucuk bir sarsıntyla calismasini saglar.

Not: Açildiktan hemen sonra elektrikli el aleti tam devir sayisi ile calisirsa, Düşuk devirli baslangı İsvelmuyor demektir. Elektrikli el aleti derhal Müsteri Hizmetlerine gonderilmelidir, adresler 参数 "Müsteri Hizmetleri ve Uygulama Önerileri" bolümune bakin.

Bosta calisma freni

Elektrik el aleti, elektronik Bosch Brake Systeme (Bosch Frenleme Sistemi) sahiptir. Kapatildiginda, taslama aleti birkac saniye icinde durur. Bu, bosta calisma fremi olmayan taslama makinerine gore bu taslama

makinelerin cok daha kisa surede durmasini saglar ve elektrikli el aletinin daha cabuk eden birakilabimesini saglar.

Durum göstergesi (LED)

Aşaqidaki tablo, elektrikl el aleti üzerindeki LED'lerin (2) durum goştergeleri acıklamaktadir.

Durum gõstergesi (LED) (2) Anlami/nedeni Cözümü

Yesil Durum OK -

Kirmizi yanip soniYor Elektrikli el aleti cok isindi ve kapaniyor. Elektrikli el aletinin sogumasini bekleyin.

Durum gostergesi (LED) yesil renkte yaniyorsa, elektrikli el aleti tekrar calistirilabilir.

Kirmizi yanıyor Geri tepme kapatması veya yaniden baslatma emniyeti veya zorlanma emniyeti tetiklendi, elektrikli el aleti kapanıyor.

Montaj

Elektrikli el aletinin kendebir calisma yapmadan once her defasinda fisi prizden cekin.

Koruyucu donanimin takilmasi

Not: Isletme esnasinda taşlama diskinin kırilmasindan veya koruyucu kapakta/elektrikli el aletinde bölgama donanimilarinin hasar gormesinden sonra elektrikli el aleti zamanGPCirmeden musteri servisi gonderilmelidir, adreslerçın,Müsteri servisi ve uygulama danişmanligi" bolümune bakin".

Taşlama içın koruyucu kapak, sikma kolü ile

Sikma kolunu (11) acin. Koruyucu kapagin (8) kod tirnagini (10) koruyucu kapagin dirsegi elektrikli el aletinin flansina oturuncaya kadar mil boynundaki kod oluguna yerlestitin ve koruyucu kapagi (8) istediginiz pozisyona cevirin. Sikma kolunu (11) kapatin.

Koruyucu kapagi (8) kullanici yonunde kivilcim sicramasi olmayacak bicimde ayarlayin.

Koruyucu kapagin (8) kapanma kuvvetini ayar vidasini (13) sikip gevseterek ayarlayabilirsiniz. Koruyucu kapagin (8) yerine iyice oturmasina dikkat edin ve bunu duzenli aralklarla kontrol edin.

Not: Koruyucu kapaktaki (8) kod tirnakları sadece elektrikli el aletine uyan bir koruyucu kapagini takilabilmesisini saglar.

Taślamaość koruyucu kapak, sabitamente vidasi ile

Koruyucu kapagi (9) mil boynuna yerleştinir. Koruyucu kapagini (9) pozisyonunu yaptıgüniz ilegone ayarlayin ve koruyucu kapagini (9) sabitlemedevidasi (12) ile kilitleyin.

Koruyucu kapagi (9) kullanici yonunde kivilcim sicramasi olmayacak bicimde ayarlayin.

Kesme isleri icin koruyucu kapak

Tatakesyme yaparkenyeterlibirtoz emm donanimi kullanin.

148 | Türkce

Kesme icin koruyucu kapak (18)/(17) sabitlemede vidasi ile taşlama icin koruyucu kapak (9) veya sikma kolü ile taşlama icin koruyucu kapak (8) gibi monte edilir.

Kesme islemisirasinda her zaman kesme icin koruyucu kapagi (18)/(17) veya taIama icin koruyucu kapagi (9)/(8) (kesme kapagiyla (19)) birlikte kullanin.

Kesme kapagi

Kesme kapagini (19) taşlama koruyucu kapagina (8)/(9) (bkz. resim D/G) monte edin: Kolu geri cevirin (❶). Kapagini (19) taşlama koruyucu kapagina (8)/(9) takin (❷). Kolu koruyucu kapak (8)/(9) üzerine yeniden sikiča bastirin (❸). Sökmek icin (bkz. resim E/H) kolu geri cevirin (❹). Kapagini (19) koruyucu kapaktan (8)/(9) ayirin (❺).

Kilavuz kizakla kesme,isleri icin emici kapak

Toz emme kapagini kilavuz kizakla (34) birlikte kesim icin mil boynuna yerleşirin. Toz emme kapagini (34) konumunu calisma surecinin gerekliliklerine gore ayarlayin ve toz emme kapagini sabitleme vidasi ile sabitleyin.

Kilavuz kizakli toz emme kapagina (34) uygun bir Bosch toz emme makinesi baglanabilir. Bunun icin emme adaptorloru emme hortumunu toz emme kapaginda ongorulen yuvaya takin.

Not: Emme sirasinda emis hortumundaki ve aksesuarlardaki tozun neden oldugu asinma, kullanicinin statik bosalma olarak hissedebilecegi bir elektrostatik yuklenmeye neden olur (cevresel faktorlige ve onun fizolojik durumuna baglidir). Bosch, ince tozlarvi ke kuru malzemeleri supirmek icin genellikle antistatik bir emme hortumu (aksesuar) kullanilmasin ionerir.

Elkoruma parcasi

Kaučuk zimpara tablasi (27) veya canak firca/konik firca/elmas karot uçlarile calisirken her zaman el koruma parcasini takin (26).

El koruma parcasini (26) ilave tutamaiga (5)/(6) sabitleyin.

Standart ilave tutamak/titresim söunmleyici ilave tutamak

ilave tutamagi (5)/(6) yaptiginiz ise bagli olarak, sanziman basinin sagina veya soluna vidalayin.

Elektrikli aletinizi sadece ilave tutamakla (5)/(6) kullanin.
- ilave tutamak (5)/(6) hasarli ise elektrikli el aletini kullanmayin. ilave tutamakta (5)/(6) hisbir degisiklik yapmayin.

Vibration

Titresim sonumleyici ilave tutamak (6)
dusuk titresimli, rahat ve gunenl calisma olanagi saglar.

Zimpara uclarinin takilmasi

Elektrikli el aletinin kendebir calisma yapmadan once her defasinda fisi prizden cekin.
Tamormalsogumadan once taIama ve kesmedisklerini tutmayin. Diskler calisirken cok isinir.

Not: Ürünle birlikte verilen sikma flansin (35) resimde C gosterildigi gibi dokru sekilde takildigindan emin olun.

Yerleşirilen O-Ring'in (36) hasarı olmadışından ve resimde C Güsterildigi gibi dokır sekilde takildmişindan emin olun. Hasarı bir O-Ring'in (36) degistirin.

Not: Hizl germe somununun (16) kullanilmasi tavyi olunur. Germe somunu (15) kulanildiginda, germe somunu ancak yuksek kuvvetleGeVsetilebilir.

Taşlama milini (25) ve takilacak—butün parçaları temizleyin. Taşlama ucunu sikkmak ve gezşelmetek icin taşlama milini sabitlemek uzere mil kilitleme duğmesine (1) basin.

Mil kilitleme tusunu sadece taşlama mili dururken kullanın. Aksi takdirde elektrikli el aleti.Hasar gorebilir

Taslama/kesmediski

Taslama uclarin boyltarina dikkat edin. Delik capi baglama flansina uymaldir. Adaptor veya reduktor parcalarini kullanmayin.

Elmas kesme diskleri kullanirken, elmas kesme diski uzerindeki donne yonu oku ile elektrikli el aletinin donne yonunun (sanziman basindaki donne yonu okuna bakin) birbirine uyumlu olmasina dikkat edin.

Montaj isleminin siras grafik sayfasinda gürülmektedir.

Taslama/kesme diskini sabitlemek uzere germe somununu (15) vidalayin ve iki pimli anahtarla sikin.

Ucu takip aleti calistirmadan once,ucun kusursuz bicimde takilip takilmadiigi ne serbest olarak donup donmedigi kontrl edin. Ucun koruyucu kapaga vya diger parcalara temas etmediginden emin olun.

Hizl germe somunu SDS-eic

Yardimci herhangi bir alek kullanmadan taşlama uçlarini kolayca degistirmek icin germe somunu (15) yerine hizl germe somunu (16) kullanin.
Hizli germe somunu (16) sadece taslama/kesme diskleri icin kullanilabilir.

Sadece kusursuz ve hasarsiz hizl germe somunu (16) kullanin.

Vidalama yaparken hizl germe somununun (16) yazili tarafin nasa diskini gostermemesine dikkat edin; ok endeks isaretini (37) gostemelidir.

Taslama milini sabitlemek icin mil kilitleme tusuna (1) basin. Hizl germe somununu sikmak icin taslama diskini saat hareket yonunde kuvvetlice cevirin.

Usulune uygun olarak takilmis ve hasarsiz bir hizl germe somununu turtllhalkayi saat hareket yonunun tersine cevirerek gevsetebilirsiniz. Sikisan hizl germe somununu hic zaman bir pensile gevsetmeyin, pimli anahtari kullan. iki pimli anahtari resimde goruldugu gibi yerlesterin.

Kullanimina izin verilen taslama uclari

Bu kullanim kilavuzunda belirtilen butun taşlama uçlarini kullanabilirsiniz.

Kullanlan taIama ucanun izin verilen devir sayasi [dev/dak] veya cvere hizi [m / s] en azindan asagidaki tabloda belirtilen degere uymaldir.

Bu nedenle taqlama ucu etiketi ustunde bulunan izin verilen devir sayisina veya cevre hizina dikkat edin.

maks. [mm] [mm] [°]
D b s d a [dev/					dak]	[m/sn]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M 14-8500 80
83--M 14-8500 80
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Toz ve talas emme

Kursun iceren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler ilenirken ortaya çkan toz seksla zararl olabilir. Bu tozlara temas etmek veya bu tozlari solumak alerjik reaksiyonlara ve/veya kullanin veya onun)yakinindaki kisilerin nefes alma yollarindaki hastalijklara neden olabilir.

Kayin veya meş gibi bazı açç tozlari kanserojen etkiye sahiptir, Özellikle de ahsap ileme sanayinde kullanlan katki maddeleri (kromat, ahsap koruyucu maddeler) ile birlikte. Asbest iceren malzemeler sadece uzmanlar tarafindan islenmelidir.

-Mumkun oldugu kadar islediginiz malzemeye uygun bir toz emme tertibati kullanin.
- Calisma yerinizi iyi bir bicimde havalandirn.
-P2 filtrisinifi filtre takilisoluk alma maskesi kulla manizitavsiye ederiz.

Islen malzemelere ait ulkenizdeki gecerli yonetmelik hukumlerine uyun.

Calistigiz yerde toz birikmemesine dikkat edin.

Tozlar kolayca alevlenebilir.

Tozfiltresinin sokulmesi/takilmasi

Kullanilmis bir toz filtresini (4) vidalarla birlikte resimde A gosterildigi gibi tamamen sokun. Yeni toz filtresini resimde B gosterildigi gibi monte edin.

Toz filtresini (4) takarken, elektronik aksamla zarar vermemek icin yalnizca orijinal vidalari kullanin.

Isletim

Elektrikli el aletini duracak olcide zorlamayin
Elektrikli el aletinin kendeinde bir calisma yapmadan once her defasinda fisiprizden cekin.
Taşıyıci duvarlarda oluk acçaren dikkatli olun, „Statik hakkinda acıklamalar“ böllumüne bakın.
Kendi agrligile gvenli bicimde durmuyorsa is parcasini sabitleyin.
Zorlanan elektrikli el aletinin ucinun sogumasini saglamak uzere birkac dokika bosta calistirn.
- Bu elektrikli el aletini kesici taslama tezgahinda kullanmayin.
Tamormalsogumadan once taIama ve kesmedisklerini tutmayin.Diskler calisirken cok isinir.

Not: Aleti kullanmadiginiz zamanlar fişi priszden cekin.Fis takili ve sebekede gerilim varsa elektrikli el aleti kapali da olsa belli miktarda akim tutetir.

Çalışirken dikkat edilecek hususlar

Kaziyici taşlama

Baglizimparalama kagitlarilekaba taslama yaparken her zaman taslama icin ongorulen koruyucu kapagi (8)/(9) kullanin.
Kesme disklerini hiçbir zaman kaziyici taslama icin kullanmayin.
Kaba zimparalama sirasinda, kesme koruyucu kapagi (17)/(18) veya taslama koruyucu kapagini (8)/(9) monte edilmis kesme kapagiyla (19) is parcasina carpabilir ve kontrl kaybina neden olabilir.

30^ ile 40^ arasinda bir yerlesteirme aci si ile kaziyici ta壮大a islerinde en iyi sonuclari alirsiniz. Elektrikli aletinihaficbe bastrarak ileri geri hareket ettirin. Bu sayede is parcasi asini

150|Türkce

ölcüde isinmaz, rengini degiştirmez ve yüzeyde oluklar/ cizikler olusmaz.

Hem kesme hem de taslama icin kullanilmasona izin verilen bagl diskleri kulanirken, kesme koruyucu kapagi (17)/(18) veya taslama koruyucu kapagi (8)/(9) kesme kapagi (19) takIms halde kullanilabilir.

Flap zimpara diski ile yüsey taslama

Flap zimpara diski ile taslama yaparken her zaman taslama icin olan koruyucu kapagi (8)/(9) kullanin.

Flap zimpara diski ile (aksesuar) bombeli yüzeyleri ve profilleri de isleyebilirsiniz. Flap zimpara diskleri geleneksel taşlama disklerine oranlaçok daha uzun kullanim Ömrüne,满意度gürultu seviyesine ve满意度taşlama sicensklarina sahiptir.

Zimpara tablasileyizeyzimparalama

▶ Kauçuk zimpara tablası (27) ile calismaşmak icin daima el koruma parçasini (26) takın.

Zimpara tablasile zimparalama, koruyucukapak olmadan yapilabilir.

Montaj isleminin sirasi grafik sayfasinda gorulmektedir. Yuvarlak basl somunu (29) vidalayin ve iki pimli anahtarla sikn.

Canak firca/diskli firca/konik firca

Diskli fircalarla fircalama yaparken her zaman taşlama icin olan koruyucu kapaşi (8)/(9) kullanin. Canak fircalarla/konik fircalarla fircalama koruyucu kapak olmadan yapilabilir.
Canak firca veya konik firca ile calisirken daima el koruma parcasini (26) takin.
Diskli fircalar icin izin verilen maksimum boyutlar asildiginda, diskli fircalarun telleri koruyucu kapaga takulabilir ve kurlabilir.

Montaj isleminin sirasi grafik sayfasinda gorulmektedir. M14 vida disli canak fircayi/konik fircayi/diskli fircayi taqlama miline, taqama mili disinin sonundaki taqama mili flansina sikica oturacak bicimde vidalayin. Canak fircayi/ konik fircayi/diskli fircayi bir catal anahtarla sikin.

Capi 22,22 mm olan diski fircayi takmak icin baglama flansini (35) taslama mline (25) yerlestirin, yuvarak basl somunu (29) vidalayin ve iki pimli anahtar kullanarak sikin.

Metallerin kosilmesi

Bagl kesme diskleriye veya elmas kesme diskleriyle metal keserken, her zaman kesme koruyucu kapagini (17)/(18) veya taslama koruyucu kapagini (8)/(9) (kesme kapagi takili olarak) (19) kullanin.
Bagl kesme diskleri ile kesme calismasi sirasinda taslama koruyucu kapagi (8)/(9) kullanildignda, eger disk kirlirsa disk parcalari, kivilcim ve paraciklara maruz kalma riski artar.

Kesici taşlama islerinde hafif bastirma güü ve islediginiz malzemeye uygün tempo ile calisin. Kesme diskinin üzerine baski uygulamayin, diski aclandirmayin veya titretmyin.

Serbest donus halindeki kesme diskerini yan taraftan bastirarak frelemeyin.

Elektrikl el aleti her zaman ters donuste kullanilmaldir. Aksi takdirde aletin kontrl disinda kesim yerinden disari cikma tehlikesi vardir. Profiller ve dort ko se borular kasilirken en kucuk kesiti kullanin.

Taş malzemenin kesilmesi

Bagl kesme diskleryle veya tag/beton icin elmas kesme diskleryle tag kesme sirasinda her zaman kilavuz kizakl kesme icin toz emme kapag (34) veya kesme koruyucu kapag (17)/(18) veya ta壮大 koruyucu kapag (8)/(9) (kesme kapag takili olarak) kullanin (19).
Tatakesyme yaparkenyeterli bir toz emme donanimi kullanin.
Koruyucu toz maskesi kullanin.
- Bu elektrikli el aleti sadece kuru kesme/kuru taslama islerinde kullanilabilir.
Beton veya duvar icin kesme veya zimpara uygulamalarinda kesme koruyucu kapagi (17)/(18), taşlama koruyucu kapagi (8)/(9) veya taşlama koruyucu kapagi (8)/(9) (kesme kapagi monte edilmis olarak) (19) kullanildigi, hem toz olusumu artar hem de geri tepelere yol acabilecek sekilde elektrikli el aletinin kontrolünü kaybetme riski artar.

Tas malzemeyi keserken mumkunse elmas kesme diski kullanin.

Kilavuz kizakla kesme islerinde toz emme kapagi (34)
kullanilerken toz emme makinesi taş tozunun emilmesine uygun olmalidir. Bosch uygun toz emme makinerleri sunar.

Elektrikl el aletini acn ve klavuz kizagin on parcasini is parcasi uzerine yerlestirin. Elektrikl el aletini hafif bir bastirma kuvveti ve islediginiz malzemeye uygun bir tempo ile itin.

Örçınin yüksek*cakil icerikli beton gibi özellikle sert malzemeleri keşersen elmas kesme diski asiri olçude isinabilir ve hasar,görebilir. Elmas kesme diski cevresindeki kivlcm olusumu bu durumu belli eder.

Bu gibi durumlarda kesme islemine ara verin ve sogumasini saglamak uzere elmas kesme diskini boşa en yüksek devir sayisi ile kisa sure calistirin.

Dusen is performansi ve asiri kivilcim olusunu elmas kesme diskinir Koreldigini gosterir. Korelen elmas kesme disklerini orneigin kiregli kum taigi ibi asindirici malzemede kisa sureli kesme yaparak tekarr bileyebilirsiniz.

Diger malzemelerde kesme

Baghi kesme diskleriyle veya Carbide Multi Wheel kesme diskleriyle plastik, komposit malzemeler vb. keserken her zaman kesme koruyucu kapagi (17)/(18) veya taşlama koruyucu kapagi (8)/(9) (kesme kapagi monte edilmiş halde) (19) kullanin. Kilavuz

kizaki toz emme kapagi (34) kullanarak daha iyi bir toz emme sistemi saglayabilirsiniz.

Elmas karot uclari ile calisma

Yalinizca kuru elmas karot uclari kullanin.
Elmas karot uclari ile calismak icin daima el koruma parcasini (26) takin.

Elmas karot ucu nis parcasina parallel yerleistirmeyin. Is parcasina acili ve dairesel hareketlerle daldirin. Bu, elmas karot ucu incin optimum soogtma ve daha uzun dayanim suresi elde etmenizi saglar.

Statik hakkinda aciklamalar

Tasiyici duvarlardaki kizaklar ulkeye ozgu dizemelere tabidir. Bu hukumlere mutlaka uyulmaldir. Calismaya baslamadan once sorumlu statikcilere, mimarla veya yetkili santiye mudurune danisin.

Calistirma

Sebeke gerilimine dikkat edin! Akim kaynaginin gerilimi elektrikli el aletinin tip etiketinde belirtilen gerilimle ayin olmalidir.

Elektrikl el aleti, yeterli guc rezervine veya start akimi destekl uygun gerilim regulasyonuna sahip olmayan mobil akim ureteclerinde (jeneratorlede) calistirlrken, calistirma esnasinda performances duqmeleri veya tipik olmayan tepkil ergulebilir.

Lufen özellikle sebeke gerilimi ve frekansi olmak üzere kullandiginiz akim uretecinin uygunluguna dokkat edin.

Aleti sadece izolasyonlu tutamak yüzeylerinden ve ilave tutamaktan tutun. Kullananan uç进展情况yemen akim kabolarina veya aletin kendi sebeke baglanti kablosuna temas edebilir. Elektrik akimi ileten kabolarla temas aletin metal parçalarini da elektrik akimina maruz birakir ve elektrik carpmalari olabilir.

Açma/kapama

Kilitli salter tipi

Elektrikli el aletini devreye almak icin once acma/kapama salterine (3) ① basin, ardindan ileri dokru itin ②. Ardindan basin saltere ve basili tutun ③.

Basil durumdaki acma/kapama salterini (3) kilitlemek icin acma/kapama salterini (3) biraz daha one itin 0.

Elektrikl el aletini kapatmak icin acma/kapama salterini (3) birakin veya kilitli ise acma/kapama salterine (3) kisaca basin ve salteri tekrar birakin.

Kilitsiz salter tipi

Elektrikli el aletini devreye almak icin once acma/kapama salterine (3) ① basin, ardindan ileri dokru itin ②. Ardindan basin saltere ve basili tutun ③.

Elektrikli el aletini kapatmak icin acma/kapama salterini (3) birakin.

Enerjiden tasarruf etmek icin elektrkli el aletini sadece kullandiginizda acin.

Kullanmadan once taslama uclarini kontrol edin. Taslama ucu kusursuz bicimde takilmis olmal ve hicbir yere temas etmeden serbestce donebilmelidir. Aleti bosta en azindan 1 dakika deneme calistirmasinda calistirn. Hasar gormus, yuvarlakiigini kaybetmis vya titresim yukapan taslama uclari kullanmayin. Hasarli zimpara uclari parcalanabilir ve yaralanmalara neden olabilir.

Bakim ve servis

Bakim ve temizlik

Elektrikli el aletinin kendeinde bir calisma yapmadan once her defasinda fisi priszen cekin.
Iyi ve güvenli calisabilmekixin elektrikli el aletini vehavalandirma aralikarini temiz tutun.
Asiri kullanim kosullarinda mumkunde bir emme donanimi kullanin. Havalandirma deliklerini sik sik basinci hava ile temizleyin ve bir hatal akim koruma salteri (PRCD) kullanin. Metaller islenirken elektrikli el aletinin icinde iletken tozlar birikebilir. Ve bu da elektrikli el aletinin koruyucu izolasyonunu olumsuz yonde etkileyebilir.

Aksesuari dikkatli bicimde depolayin ve kullanin.

Baglanti kablosun negistirilmesi gerekli ise, guvenlik nedenlerinden dolayi bu tertibat Bosch'den veya Bosch elektrikl el aleteri yetkili servisinden temin edilmidir.

Müsteriservisi ve uygulama danismanligi

Müsteri servisleri urünunuzün onarim ve bakimi ile yedek parçalarina ait sorularinizi yanitlandirr. Tehlike,isaretlerini ve yedek parçalara ait bilgileri su sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danisma ekibi urunlerimiz ve aksesuarlari hakkindaki sorularinizda szlere memnuniyetle yardimci olur.

Bütün basvuru ve yedek parça siparislerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarası mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Sti.

Tersane cd. Zencefil Sok.No:6 Karakoy

Beyoglu / Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bagniaclkar Oto Elektrik

Motorlu Sanayi Carsisi Dogruer Sk. No:9

Selcuklu/Konya

152 | Türkiye

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Akgul Motor Bobinaj San. Ve Tic. Ltd. Siti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer/Bursa

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Ankarali Elektrik

Eski Sanayi Bolgesi 3. Cad. No: 43

Kocasinan / KAYSERI

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Siti.

10021 Sok. No: 11 AOSB

Cigli / Izmir

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Bakircioglu Elektrik Makine Hirdavat Insaat Nakliyat Sanayi

ve Ticaret Ltd. Sti.

Karaagac Mah. Sumerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.S.

Elektrikli El Aletleri

Aydinevler Mah. Inonu Cad. No: 20

Küçukyalı Ofis Park A Blok

34854 Maltepe-Istanbul

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Carseisi

No:48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Czum Bobinaj

Kusget San.Sit.A Blok 11Nolu Cd.No:49/A

Sehitkamil/Gaziantep

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Onarim Bobinaj

Raif Pasa Caddesi Cay Mahallesi No:67

Iskenderun/HATAY

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

Isleri Bolumu 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Gunsah Otomotiv Elektrik Endustriyel Yapi Malzemeleri San

ve Tic. Ltd. Sti

Beylikduzu Sanayi Sit. No: 210

Beylikdüz / Istanbul

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli EI Aletleri Imalati San ve Tic. Ltd.
Sti.

Ege Is Merkezi 1201/4 Sok. No: 4/B

Yenishehir / Izmir

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Ustundag Bobinaj ve Sogutma Sanayi

Nusretiye Mah. Boyacilar Araligi No: 9

Corlu / Tekirdag

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

ISIKLAR ELEKTRIK BOINAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Diger servis adreslerini surada bulabilirsiniz:

Elektrikli el aleti, aksesuar ve ambalaj malzesemi cevre dostu bir yontemle tasfiye edilmek uzere tekrar kazanim merkezine gonderilmelidir.

Elektrikli alelterini evsel coplerin icine atmayin!

Sadece AB ülkeeri icin:

Artik kullanilmayan elektrikli el aletleri ayr olarak imha edilmelir. Belirtilen toplama sistemlerini kullanin.

Atik elektrikli ve elektronik ekipmanlar uygun sekilde imha edilmezse olasi tehlikeli maddelerin varligi nedeniyile cevre ve insan sagligi uzerinde zararl etkileri olabilir.

Polski
