Produkttype	Vinkelsliber
Mærke	Bosch
Model	GWS 30230 PB Professional
Nominel optaget effekt	2800 W
Tomgangshastighed	6500 o/min
Maks. skivediameter	230 mm
Spindelgevind	M14
Vægt (afhængigt af tilbehør)	5,9 - 8,4 kg
Strømforsyning	Net, 230 V (nominel spænding)
Lydtryksniveau	97 dB(A)
Lydeffektniveau	105 dB(A)
Stop ved tilbageslag (KickBack Control)	Ja
Genstartsbeskyttelse	Ja
Blød start	Ja
Øjeblikkelig stopbremse	Ja
Status-LED	Ja (angiver overophedning og stop)
PROtection-kontakt	Ja (på PB-model)
Beskyttelsesafskærmning	Inkluderet (til slibning og skæring)
Ekstra håndtag	Standard- og vibrationsdæmpende inkluderet
Vedligeholdelse	Rens ventilationsåbningerne; blæs med trykluft
Reparerbarhed	Bosch kundeservice; reservedele tilgængelige

Ofte stillede spørgsmål - GWS 30230 PB Professional BOSCH

Hvordan udskifter jeg slibeskiven?

Afbryd værktøjet. Tryk på spindellåseknappen (1) for at låse spindlen. Brug tappe-/stiftnøglen (7) til at løsne spændemøtrikken (15) eller hurtigspændemøtrikken (16). Fjern den gamle skive og monter den nye i overensstemmelse med monteringsrækkefølgen i vejledningen. Spænd møtrikken godt.

Hvad gør jeg, hvis den røde LED blinker?

Den blinkende røde LED indikerer overophedning af værktøjet. Lad værktøjet køle af. Når LED'en bliver grøn, kan du genstarte.

Hvordan bruger jeg den øjeblikkelige stopbremse?

Den øjeblikkelige stopbremse er automatisk: så snart du slipper Tænd/Sluk-knappen (3), bremses tilbehøret på få sekunder til fuldstændig standsning. Dette gør det muligt at sætte værktøjet fra tidligere.

Kan jeg bruge en skæreskive til slibning?

Nej, brug aldrig en skæreskive til grovslibning. Brug kun egnede slibeskiver til slibning. Til skæring skal du bruge den specielle skærebeskyttelsesafskærmning (17)/(18) eller slibebeskyttelsesafskærmningen (8)/(9) med den specielle skærekappe (19).

Hvordan monterer jeg beskyttelsesafskærmningen?

Afbryd værktøjet. Åbn spændearmen (11) eller løsn låseskruen (12). Placer afskærmningen på spindelhalsen ved at justere frigørelsestappen (10) i rillen. Drej afskærmningen til den ønskede position, og luk armen eller spænd skruen.

Hvad er effekten af dette værktøj?

Den nominelle optagne effekt er 2800 W. Tomgangshastigheden er 6500 o/min for modellen med maks. skivediameter på 230 mm.

Hvordan rengør jeg værktøjet?

Afbryd værktøjet. Rengør regelmæssigt ventilationsåbningerne med en pensel eller trykluft. Brug en støvsuger under ekstreme forhold. Brug ikke kemikalier.

Hvad gør jeg ved tilbageslag?

Ved tilbageslag stopper værktøjet automatisk takket være KickBack Control-funktionen. Sæt kontakten i sluk-position, og genstart derefter. Hold altid værktøjet fast med begge hænder.

Hvordan bruger jeg genstartsbeskyttelsen?

Efter en strømafbrydelse genstarter værktøjet ikke automatisk. For at tænde det igen skal du sætte Tænd/Sluk-knappen (3) i sluk-position og derefter genstarte normalt.

Hvor finder jeg reservedele?

Reservedele er tilgængelige hos Bosch kundeservice. Gå til webstedet www.bosch-pt.fr eller kontakt Bosch Kundeservice Elværktøj på 0970821226.

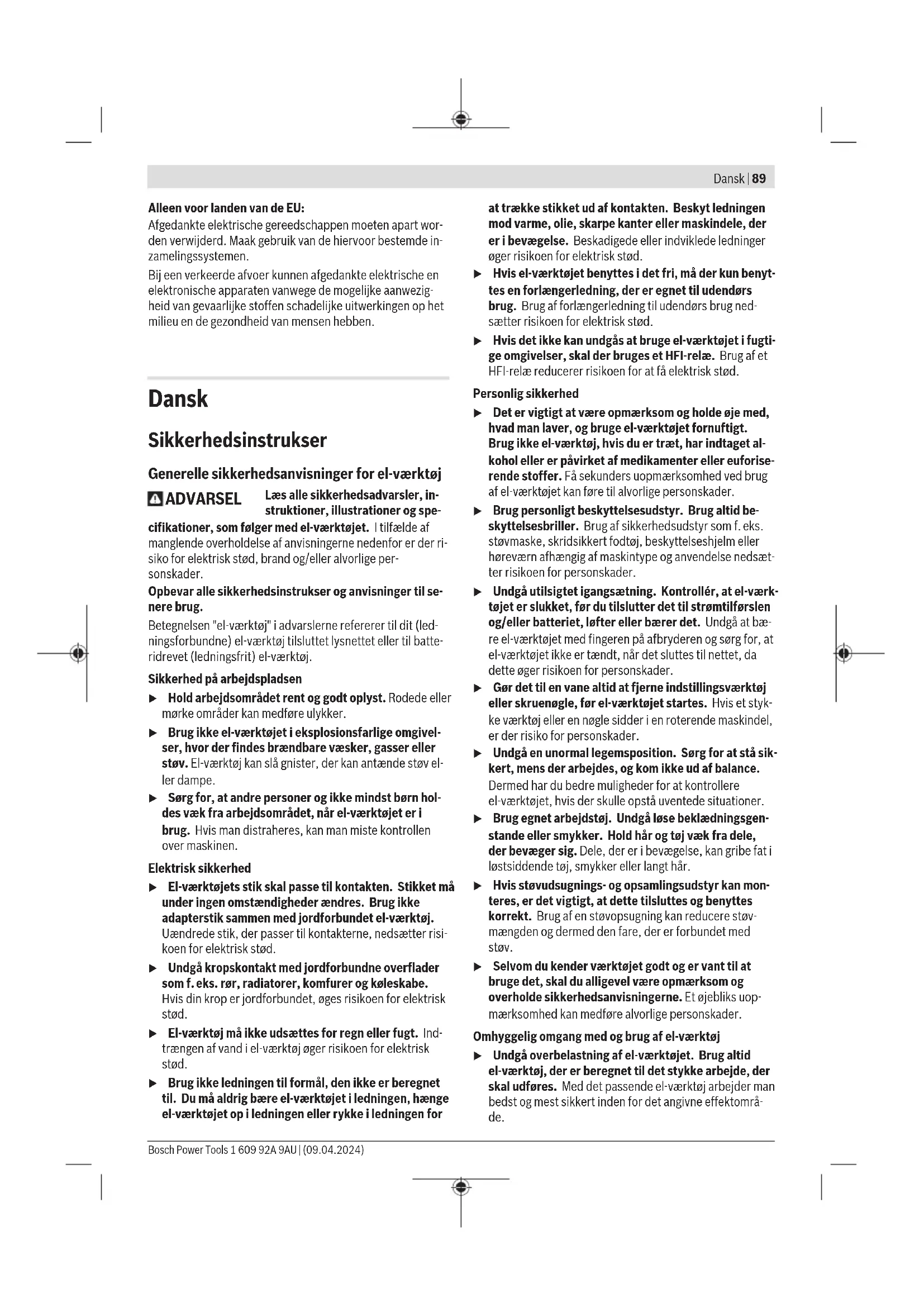

BRUGSANVISNING GWS 30230 PB Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktog

ADVARSEL

cifikationer, som folger med el-varktojet. I tilfela de af manglende overholdelse af anvisingerne nedenfor er der risiko for elektrisk stod, brand og/eller alvorlige persorskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere drug.

Betegnelsen "el-vaerktoj" i advarslerne refererer til dit (ledningsforbundne) el-vaerktoj tilsluttet lysnettet ellr til bateridrevet (ledningsfrit) el-vaerktoj.

Sikkerhed pa arbejdspladsen

Hold arbejdso MR det rent og godt opyst. Rodee ell er morke omrader kan medfore ulykker.
- Brug ici el-vaerktojet i ekspliosionsfarlige omgivel ser, hvor der findes brændbare vasker, gasser ell stov. El-vaerktoj kan slå gnister, der kan antaende stov ell er dampe.
Sarg for, at andre personer og ikke mindst børn holds væk fra arbejdso MRdet, nár el-værktoget er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

• El-værktjets stik skal passer til kontakten. Stikket mä under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet el-værktj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
  Undgka kropskontakt med jord forbundne overflader som f.eks.ror, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, oges risikoen for elektrisk stod.
• El-værktaj违法犯罪
• El-værktaj mä aktive udsættes for regn aller fugnt. Indtrængen auf vand i el-værktaj øger risikoen for elektriskstød.
  Brug ici ledningen til formal, den ici er beregnet til. Du ma aldrig bare el-vektjet i ledningen, hange el-vektjet op i ledningen ell erykke i ledningen for

at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter erller maskindele, der er i bevagelse. Beskadigede aller indviklede ledninger oger risikoen for elektrisk stød.

Hvis el-vaerktojet benytttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendrs brug. Brug af forlaengerledning til udendrs brug ned-sætter risikoen for elektrisk stød.
Hvis det/DDke kan undgas at bruge el-varktojet i fugti- ge omgivelser, skal der bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at fa elektrisk std.

Personlig sikkerhed

Det er vigtigt at vare opmaerkso m og holde oje med, hvad man laver, og bruge el-vaerktogt jertnufigt. Brug icke el-vaerktog, hvis du er taret, har indtaget alkohol ell er pavirket af medikamenter er euforiserende stoffer. Fa sekunders uopmaerksohmhed ved brug af el-vaerktogt kan fore til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsessbriller. Brug af sikkerhedsudstyromf. eks. stovmaske, skridsikkert fodtaj, beskyttelseshjelm erler horevarn affengig af maskintype og anvendelse nedsaeter risikoen for persorskader.
Undgä utilsigitet igangsætning. Kontroller, at el-værktoget er slukket, for du tilslutter det til strømtilforslen og/eller batteriet, lfterller bærdet. Undga at bare el-værktoget med fingeren pa afbryderen og sorg for, at el-værktoget ikke erændt, nar det slutters til nettet, da dette øger risikoen for persorskader.
Gerdettilenvanealtidatfjerneindstillingsvarktog erellerskruenogle,forelvarktojetstartes.Hvisetstyke varktojller en nagle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en unormal legemsposition. Sørg for at stå sik-kert, mens der arbejdes, og kom/DD balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstæ uventede situationer.
Brug egnet arbejdstoj. Undgå lõse beklaedningsgenstande eller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i Iostsiddende toj, smykker eller langt帽子.
Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilstultes og benyttes korrekt. Brug af en stovopsugning kan reducere stv-maengden og dermed den fare, der er forbundet med stov.
Selvom du kender varktjet godt og ervant til at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmaerksohemd kan medfere alvorlige personskader.

Omygggelig omgang med og brug af el-vaerktaj

Undgå overbelastning af el-værktøj. Brug aktid el-værktøj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområ- de.

90 | Dansk

Brug-ie el-vaarktaj, hvis afbryderen er defekt.
El-vaerktoj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Trak stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, for el-vaerktojet justeres, for skift af tilbehorsdele og for el-vaerktojet laegges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-vaerktojet.
Opbevar ubenyttet el-vaerktoj eden for bo ns rækkevidde. Lad aldrig personer, der ici er fortrolige med el-vaerktojet aller ici har gennemlaest disse instrukser, benyte el-vaerktojet. El-vaerktoj er farligt, hvis det benyttes af ukndige personer.
Vedligehold el-vaerktog tilbehorsdele. Kontroller, om bevagelige maskindele fungerer korrekt og ici sidder fast, og om delene er braekket ell esbakadiget, saledes at el-vaerktjets Funktion pavirkes. Fasbeskadigede dele repareret, inden el-vaerktjetages i brug. Mange uheld skyldes darligt vedligeholdt el-vaerktog.
Sarg for, at skareveerktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareveerktjoer med skarpe skerekanter saetter sig ikke sa hurtigt fast og er nemmere at fere.
Brug el-vaerktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdssforholdene og det arbejde, der skal udfores. Anvendelse af el-vaerktojet til formal, som ligger utden for det fastsatte anvendelsesområde, kan fore til farlige situationer.
Hold handtag og gribeflader torre, rene og fri for olie og smrefedt. Hvis handtag og gribeflader er glatte, kan værktajet ikke handteres og styres sikkert, hvis der sker noget uventet.

Service

Sorg for, at el-vaerktoj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.

Sikkerhedsinstrukser til vinkelslibere

Almindelige sikkerhedsforskrifter vedrørende sibning, pudsnig, trædørstning eller skæring:

Dette el-vaerktoj er beregnet til sibning, pudnsing, tradborstning, hulskering eller skering. Laes alle sikkerhedsforskrifter, instruktioner, ilustrationer og specifikationer, som folger med el-vaerktojet. I tilfaelde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stod, brand og/eller alvorlige personskader.
Arbejde som polering ma ikke udføres med dette elværktoj. Hvis el-værktoget bruges til arbejde, det ikke er beregnet til, kan der opsta farlige situationer med risiko for persorskade.
Foretag ici aendringer af el-varktojet, sa det kan bruges til andre formal, end det specifikt er designet til, ell er i modstrid med producentens anvisninger. Sadanne aendringer kan resultere i, at du mister kontrollen over varktojet med alvorlige kvaestelser til folge.

• Brug/DD, der icke er specifikdt designet til opgaven og anbefalet af producenten af værktogjet.

Blot forditilbehoretkan saettespael-vaerktojet,erdetikke nadvendigvis sikkert at bruge det.

Tilbehorets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet på el-værktoget.
Tilbehør, der anwendes ved en højere hastighed endærkehastigheden, kan gå i stykker og slynges af værktøjet.
Tilbehorets udvendige diameter og tykkelse skal vare inden for el-vektjets mærkekapacitet. Tilbehor forkert storrelse kan ikke beskyttes og styres korrekt.
Mälene af det tilbehør, der monteres, skal passe til det udstyr, der er monteret på el-værktøjet. Hvis tilbehør堤kke passer til el-værktøjets monteringsdele, korer el-værktøjet ikke afbalanceret, og det vil vibrere meget med risiko for, at du mister kontrollen.

Brug ikke beskadiget tilbehør. Inden brug skal tilbehør somSSIONskiver altidkontroleres for splintring og revner, bagskiver skal kontrolleres for revner, flæŋger og slitage, og stålbørster skal kontrolleres for loseller knækkede träde. Hvis el-vektjot yet er tilbehøret tabes, skal det efterses for skader, ell der skal monteres ubeskadiget tilbehør. När tilbehøret er efterset og monteret, skal el-vektjot yet kore med maksimal hastighed uden belastning iét minut. Du og eventuelle andre personer til stede ma ikke stä i det roterende tilbehørs bane. Beskadiget tilbehør vil normalt gä i stykker under testen.
Brug personlige værnemidler. Afhængig af opgaven bæres visir eller lukkede eller Åbne beskyttelsesbriller. Hvis det er relevant, bæres støvmaske, høreveræn, handsker og værkstedsforklæde, som kan stoppe mindre silbekorn eller fragmenter af arbejdsemnet. Øjenværnet skal kinne stoppe flyvende materiale, der genereres under forskellige arbejdspogaver. Støvmasken eller ándedrætsværnet skal kinne filtrere de partikler, der genereres under arbejdet. Langvarig udssættelse for kraftig stoj kan medfrole nedsat horelse.
Andre personer på stedet skal/Sta sikker afstand af arbejdsomradet. Alle, der befinder sig inden for arbejdsomradet, skal bare personlige værnedidler.

Fragmenter af arbejdsemner ull defekt tilbehor kan blive kastet ud og forarsage skader, ogsa pa afstand af arbejdsofradet.

Hold kun fast om el-værktjets isolerede gribeflader, nár du udfær er arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte kabler eller værktjets egen ledning. Hvis skæretilbehøretkommen i kontakt med en "strømforende" ledning, kan blottedede metaldele på el-værktjet blive "strømforende", og der er risiko for elektrisk stød for brugeren.
▶ Kablet skal placeres, sa det ikke bererer det roterende tilbehør. Hvis du mister kontrollen, kan kablet blive skåret over eller skadet, og du risikerer, at din性和 bliver trukket ind i det roterende tilbehør.

Du ma først lægge el-værktøjet fra dig, narr tilbehoret er stoppet welt. Det roterende tilbehör kan gribe fat i underlaget, sa du mister kontrollen over el-værktøjet.
El-vaerktoget maaksi vare taendt, mens du bae rer det ned langs sider. Utilsigtet kontakt med det roterende tilbehør kan medfare, at vaerktoget fär fat i dit toj, sä tilbehøret trækkes ind til kroppen.
El-vaerktojets udluftningshuller skal rengores javnligt. Motorens blaeser trakker stov ind i huset, og ophob-ning af storre mengder metal kan udgore en elektrisk risiko.
El-vaerktojet ma icike anvendes i naerheden af brandbare materialier. Gnister kan anteende disse materialier.
Brug ici tilbehør, som kræver væskekøling. Brug af vand eller andre kølevæsker kan medføre dødsfald eller skader som følege af elektrisk stød.

Advarsler vedrørende tilbageslag og lignende:

Tilbageslag er en pludselig reaktion, der sker, nar en roterende skive, bagskive, børste ell er andet tilbehørkommen i klemme ell korer fast. Nar det roterende tilbehørkommen i klemme ell korer fast, standser det pludseligt, hvilket tvinger el-vaerktoj, som违法犯罪 under konrol, i modsat retning af tilbehorets rotationsretning pa detpunkt, hvor tilbehoret sidder fast.

Hvis eksempelvis en slibeskivekommeniklemmeeller korer fast i arbejdsemnet, kan kanten af den skive, der gär indiklemmepunktet, grave sig ind i materialets overflade, sa skiven korer ellranger ud. Skiven kan springe enten mod eler væk fra brugen efhaengig af skivens rotationsretning pa det tidspunkt, den kommer i klemme.Slibeskiven kan ogsa knække under disse forhold.

Tilbageslag skyldes forkert brug af el-vaerktog/eller forkerte arbejdssprocedur erller arbejdsbetingelser og kan undgas ved attraffe de relevante forholsregler, som er angivet nedenfor.

Hold godt fast i el-værktjet med begge hænder, og placer krop og arme, sá du kan holde igen, hvis der sker tilbageslag. Hvis der medfolger et ekstra hand-tag, skal det altoand envendes, sá du opnár maksimal kontrol over tilbageslag eller momntreaktion under start. Brugeren kan kontrollere momntreakactioner og tilbageslag, hvis de relevante forholdsrregler træffes.
Placer aldrig handen tæt på det roterende tilbehør. Tilbehøret kan slå tilbage over din hand.
- Placer ikke kroppen i det område, el-vearktøjt vil bevæge sig i, his der sker tilbageslag. Tilbageslag vil ka-ste værktøjet i modsat retning i forhold til skivens bevægelsensretning på det tidspunkt, den kører fast.
Udvis særlig forsigtighed ved arbejde pa hjørner, skarpe kanter osv. Undgå hoppende bevgelser, og undgå, at tilbehoret sætter sig fast. Hjørner, skarpe kanter og hoppende bevgelser giver øget risiko for, at tilbehoret sætter sig fast med tab af kontrol eller tilbage-slag til følge.
Undlad at montere savkæder, klinger til træskæring, segmentdiamantskiver med perifer deling på mere end 10 mm eller savklinger med tanddeling. Denne ty

pe klinger medforer oftete tilbageslag og tab af kontrollen over værktøjet.

Specifikke sikkerhedsforskrifter vedrørende silbing og skæring:

Brug kun skiver af en type, der er angivet for dit elværktoget, og den skerm, der er specifikt designet til den valgte skive. Skiver, som el-værktoget ikke er designet til, kan/DDke afskaermes korrekt, og det er/DDke sikkert at bruge dem.
▶ Sibefladen på skiver med fordybnig i midten skal monteres under beskyttelseskantens plan. En forkert monteret skive, som stikker ud over beskyttelseskantens plan, kan ikke beskytres korrekt.
- Skaarmen skal fastgores omhyggeligt til el-værktog og placeres, sa den beskytter optimalt, dvs. sa en sallille del af skiven som muligt er blottet mod brugeren. Skaarmen bidrager til at beskytte brugeren mod skivefragmententer, utilsigtet kontakt med skiven og gnister, der kanantaende toj.
Skiverne mä kun bruges til de opgaver, de er anbefalet til. Eksempel: Siden af en skæreskve må ikke bruges til silning. Slibende skæreskiver er beregnet til perifer silning. Hvis disse skiver paføres kraft i sideretningen, kan de splintre.
Brug altid intakte skiveflanger i den rigtige storrelse og form til den valgte skive. Korrekte skiveflanger stotter skiven, sa risikoen for, at skiven knækker, reduceres. Flanger til skereskiver kan vare forskellige fra flanger til slibeskiver.
BrugIkke slidte skiver fra storre el-vaerktoj. Skiver, der er beregnet til storre el-vaerktoj, er ikke velegnede til den hoge hastighed, mindre vaektog korer med, og kan spraenges.
Nár du bruger skiver, som kan anvendes til flere formal, skal du altid bruge den skerm, der passer til det arbejde, du skal udfore. Hvis du anvender en forkert skerm, opnár du icike den korrekte beskyttelse, hvilket kan fere til alvorlige kvaestelser.

Yderligere sikkerhedsadvarsler specifikt for sibende skarearbejde:

Skareskiven må ikke "klemmes" eller udsættes for kraftigt tryk. Forsø jeg at skare dybere, end skiven er beregnet til. Hvis skiven pressesHardt, oges belastningen og risikoen for, at skiven vrides eller sidder fast i snittet, at der sker tilbageslag, eller at skiven knækker.
Placer/DD: kroppen pala linje med og bag ved den roterende skive. Nar skiven roterer vek fra kroppen pa arbejdspunktet, kan tilbageslag kaste skiven og el-vaerktojet direkte mod dig.
När skiven sidder fast, ell er arbejdet afbrydes, uanset hvad ársagen hertil er, skal el-værktjot slukkes og holdes stille, til skiven er stoppet welt. Forsøg aldrig at fjerne skareskiven fra snittet, mens skiven er i bevægelse, da dette kan medføre tilbageslag. Undersøg og afhjælp ársagen til, at skiven sidder fast.

92 | Dansk

StartIksekargingen med skiveni arbejdsemnet.Lad skiven komme op pa fuld hastighed,og for den derefter forsigtigt ned i snittet igen. Skiven kan sidde fast, kore op ellra tilbage,hvis el-vaerktojet startes igen i arbejdsemnet.
▶ Paneler aller store arbejdsemner bør støttes for at minimere risikoen for, at skivenkommen i klemme, og der sker tilbageslag. Store arbejdsemner har en tendens til at synke ned under deres egen vægt. Der skal placeres støtter under arbejdsemnet tæt pa skærelinjen og tæt pa arbejdsemnets kant pa begge sider af skiven.
Vae ekstra forsigtig, nar der skares lommer i eksti sterende vagge erler andre omrader, hvor du ici kan se bagsiden af emnet. Skiven kan ramme gas-ller van dror, ledninger erler objekter, der kan medfrole tilbageslag.
ForsogIkke at lave kurvesnit. Hvis skiven presses hardt, oges belastningen og risikoen for, at skiven vrides eller sidder fast i snettet, at der sker tilbageslag,ller at skiven knakker, hvikket kan fore til alvorlige kvaestelser.

Specifikke sikkerhedsforskritter vedrænde pudsnig:

Brug slidepapir i korrekt storrelse. FgIg producentens anbefalinger ved valg af sandpapir. Storre stykker sandpapir, der stikker for langt ud over puden, giver risiko for snitskader og kan medfore, at skiven sidder fast eler rives i stykker, ellr at der sker tilbageslag.

Vær opmaerkomsp, at borsten mister trade, ogsa under almindelig brug. Undg at overbelaste tradene ved at pafore for stort tryk pa borsten Staltradene kan nemt gennembryde lette tekstiler og/eller hud.
Hvis brug af skarm anbefales under stalbørstning, ma tradskiven erler stalborsten ikkekommen kontakt med skarmen. Tradskivens erler stalborstens diameter kan udvide sig som folge af arbejdsbelastningen og centrifugalkraften.

Ekstra sikkerhedsanvisninger

Brug sikkerhedsbriller.

Beskyttelsesskaern men mä icibruges til skaering.Med en egnet forsats kan besyktolesesskaerns bruges til skaering.

Hold godt fat om el-varktojet med bege hander under arbejdet, og sorg for, at du star sikkert. El-varktojet fores mere sikkert med to hander.

Ved indsatsværktjer med indvendigt gevind som bør ster og diamantborekroner skal du vare opmærksom pa slibespindlens maksimale gevindlaengde. Spinde-lenden ma ikke berøre bunden af indsatsværktjet.

Anvend egnede sogeinstrumenter til at &, fre frem til skjulte fornsyningsledninger, ellkontakt det lokale fornsyningsselskap. Kontakt med elektriske ledninger kan fore til brand og elektrisk std. Beskadigelse af en gasled- ning kan fore til eksplosion. Brud pa et vandrar kan fore til materiel skade erlelektrisk std.
Rr畸形vedslibe-ogskareskiverne,fordererkolet af.Skiverneblivermegetvarmtunderarbejdet.
Lás start-stop-kontakten op, og stil den på stop, nar strømforsyningen afbrydes (f.eks. som ffolge af strømsvigt eller hisis netstikket trækkes ud). Derved forhindres en ukontrolleret genstart.
Fastgør emnet. Et emne holds bedre fast med spændanordninger eller skruestik end med händen.
Opbevar indsatsværktjerne indendors pa et tort og frostfrit sted med javn temperatur.
Fjern indsatsværktjoerne, fdr du transporterer elværktoget. Pa den made undgär du skader.
- Skare- og sliderskiver i komposit har en udløbsdato, hvorefter de/DDke længere ma anvendes.

Laes alle sikkerhedsinstrukser og anvisinner. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmaerkoms pa alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-vaerktojet er beregnet til at gennemskare og børste metal, sten og plast samt til at skrubbe metal og bore i stenmaterialer med diamantborekroner ut den brug af vand. Sorg for at anvende den korrekte beskyttelsesskaerm (se "Brug", Side 96).

Sorg for tilstrækkelig stovopsugning, nar der skares i sten. Med godkendte slibveerktjoer kan el-værktoget anvendes til sandpapirslibring.

El-vaerktojet ma ikke benyttes til slimning af stenmaterialer med diamant-kopskiver og til bearbjdning af kompositmaterialer.

Nummereringen af de illustrterede komponenter refererer til illustrationen af el-vearktoget pa ilustrationssiden.

(1) Spindellaseknap
(2) Tilstandsvisning (LED)

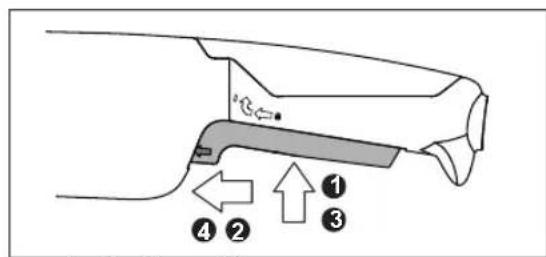

(3) Taend/sluk-knap
(4) Stovfilter
(5) Standard-ekstrahandtag (isoleret grebsflade)
(6) Vibrationsdaempende ekstrahandtag (isoleret grebsflade)
(7) Spændenogle til spændemotrik

Dansk|93

(8) Beskyttelsesskaem til silibning med spendegreb
(9) Beskyttelsesskaerm til silbing med lasekrue
(10) Kodeknast
(11) Spendearm til beskyttelsesskaerm
(12) Läseskrue til beskyttelsesskaerm
(13) Skruet til justering af beskyttelsesskaerm
(14) Slideskive
(15) Spændemøtrik
(16) Lynspændemotrik SDS-e.liec a)
(17) Beskyttelsesskaem til skearing med spendegreb
(18) Beskyttesesskaem til skearing med Iåseskrue
(19) Afdaekning til skaering
(20) Skaeskive
(21) Diamantskareskive
(22) Skiveborste (0 22,22 mm)

(23) Skivebørste (M14)a)
(24) Handgreb (isoleret grebsflade)
(25) Slibespindel
(26) Handbeskyttese
(27) Gummislibeskive
(28) Slibeblad
(29)Rundmetrik
(30) Kopbørste
(31) Gaffelnogle
(32) Konusbørste
(33) Diamantborekrone
(34) Udsugningsskaerm til skaering med foringsslaede
(35) Spændeflange
(36) O-ring

a) Dette tilbehør medfolger ikke som standard.

Tekniske data

Vinkelsliber GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B

Varenummer	3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG0 1..
Nominal optagen effekt W 2800 2800 2800 2800 2200
Nominalt omdrejningstal,ubelastet(4)	o/min 8500 6500 8500 6500 6500
Maks. slieskivdiameter/gummislibetallerkendia-meter	mm 180 230 180 230 230
Slibespindelgevind M 14 M 14	M 14	M 14 M 14
Maks. gevindlengde af sli-bespindel	mm 25	25	25	25	25
Tilbageslagsfrakobling		●	●	●	●
Genstartsbeskyttelse		●	●	●	●
Bød opstart		●	●	●	●
Udløsbremse		●	●	●	●
Tilstandsvisning (LED)		●	●	●	●
PROtection-knap		-	-	●	-
Vægt(B)(C)	kg 5,7-7,5	5,9-8,4	5,7-7,5	5,9-8,4	5,9-8,4
Kapslingsklasse		□/II	□/II	□/II	□/II

A) Nominelt omdrejningstal ubelastitet. EN IEC 62841-2-3 til valg af passende indsatsværktjoer. Det faktiske omdrejningstal uden belastning ma化进程 det nominelle omdrejningstal uden belastning og er derfor lavere.
B) afhaengigt af den anvendte beskyttesesskaerm ((17), (18), (8), (9), (19)), det anvendte ekstrahandtag ((5), (6)) og den anvendte udsugningskaern (34)
C) Vegt Eden nettilsutningskabel og Eden netstik
Angivelserne gelder for en nominel spending [U] pa 230 V. Ved afigende spendinger og i landespecifikke udforelser kan disse angivelser varie
Vaeierne kan varierer afengigt af Produktet somt anvendelses- og milbetingelserne. Du kan finde flere oplyninger under www.bosch-professional.com/wac.

Stoj-/vibrationsinformation

Stejemissionsværddierfundetih.ENIEC62841-2-3.

El-vaerktojets A-vaegte de stojniveau er typisk: Lydtrykniveau

97 dB(A); Lydeffektniveau 105 dB(A). Usikkerhed K = 3 dB.

Brug horevaern!

Vibrationer samlet vardi a (vektorsum af tre retninger) og usikkerhed K fundet iht EN IEC 62841-2-3:

94 | Dansk

Overfladeslibning (skrubbebearbejdning):

$$ a _ {n} = 5, 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Slibning af tynde metalplader aller andre letvibrerende materialer med store flader kan fare til en forogelse at stojemissionsværden med op til 15 dB. Stojemissionerne kan reduceres ved at anvende egnede daempningmutter. Der skal tages hje de for den forhjede stojemission ved virderingen af risikoen ved stojydelsen samt ved valg af egnet horevaern.

Det svingnings niveau og stojemissionsniveau, der fremgår af anvisningerne, er mål't. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og stojemissionen.

Det angivne svingnings- og stojemissionsniveau reppesenter der vaesentlige anvendelser af el-varktojet. Hvis el-varktojet dog anvendtes til andre formal, med afvigiende insatsvarktoj aller utilstraekelig vedligeholdelse, kan svingningsog stojemissionsniveauaet afvige. Dette kan fore til en betydelig forgelse af svingnings- og stojemissionen i hele arbejdstidsrummet.

Til en najagtig vurdering af svingnings- og stojemissionen bor der ogsa tages hojde for de tider, i hvilke vaerktojet er slukket aller godt nok korer, men rent faktisk违法犯罪. Dette kan fore til en betydelig reduktion af svingnings- og stojemissionsniveauet i hele arbejdstidsrummet.

Fastlaeg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod swingingners virkning som f.eks.: Vedligeholdelse af el-vaerktoj og insatsvaerktoj, holde hender varme, organisation af arbejdsoflb.

Tilbageslagsfrakobling

Ved et pludseligt tilbageslag af el-veerktoget, f.eks. blokering ved overskaering, afbrydes motorens strømtilforsel elektronisk.

Forigen at taende skal du anbringe taend/slukknappen (3) i frakoblet position og taende el

værktogitet.

Genstartsbeskyttese

Genstartsbeskyttelsen forhindreren ukontrolleret start af elveerktojet after afbrydelse af strømtilforslen.

For igen at taende skal du anbringe tend/sluk-knappen (3) i frakoblet position og taende el-vaerktojetigen.

Bemark: Hvis el-vaerktojet starter af sig selv after en strømafbrydelse, fungerer genstartsbeskyttelsen ikke. El-vaerktojet skal omgaardene sendes til et autoriseret værksted. Adresser fremgår af afsnittet »Kundeservice og anvendelsesradgiving«.

Softstart

Den elektroniske softstart af el-varktojet begraenser omdrejningstallet ved opstart og forebygger ryk.

Bemær! Korer el-værktoget med fuldt omdrejningstal umidelbart after start, fungerer blod opstart ikke. El-værktoget skal omgående sendes til et autoriseret værksted. Adresser fremgår af afsnittet «Kundeservice og anvendelsesradgiv-ning«.

Udlobsbremse

El-varktojet er udstyret med det elektroniske Bosch Brake System. Nar du slukker slibeerktojet, stopper maskinen i Iobet af fak sekunder. Dette betyder en tydelig forkortelse af udlobstiden i forhold til vinkelibriere uten udlobsbrem

se pà ca. %, hvilket gør det muligt at lægge maskinen fra sig lidt tidligere.

Tilstandsvisning (LED)

I falgende tabel kan du se en oversigt over LED'ernes tilstandsvisning (2) pa el-værktoget.

Tilstandsvisning (LED) (2) Betydning/arsag Løsning

Grøn Status OK -
Blinker rødt El-værktøj er overophedet og slår fra. Lad el-værktøj krole af. Hvis tilstandsvisningen (LED) lyser grønt, kan el-værktøjetændesigen.
Lyser rødt Tilbageslagsfrakoblingen eller genstartsbeskyttelsen eller overbelastningsbeskyttelsen er blevet udlost, og el-værktøjslukker.	Sluk el-værktøjet, ogænd detigen.

Montering

Traek stikket ud af stikkontakten, for der udfores arbejde pa el-værktajet.

Montering af beskyttelsenordning

Bemark: After brud pa slibeskiven under arbejdet aller beskadigelse af holdeanordningerne pa beskyttelseskappen/ el-vaerktojet skal el-vaerktojet omgående sendes til et autorisert værksted, adresser se afsnittet "Kundeservice og anvendelsesrådgivning".

Beskyttelsesskaerm til silbning med spendegreb

Abn spendearmen (11). Anbring beskyttelsesskaermens (8) kodeknast (10) i kodenoten på spindelhalsen, indtil kraven på beskyttelsesskaermen sidder på el-værktjets flange, og drej beskyttelsesskaermen (8) i den ønskede position. Luk spendearmen (11).

Indstil beskyttelsesskaern (8), sa betjeningspersonen ikke udsættes for gnistregn.

Du kanændre spændekraften af lasen til beskyttelsesskaermen (8) ved at losne erler spende justeringsskruen (13). Kontroller, at beskyttelsesskaermen sidder rigtigt (8), og kontroller den med regelmaessige mellemrum.

Bemark: Kodeknasterne på beskyttelsesskærmen (8) sikrer, at der kun kan monteres en beskyttelsesskarm, sompasser til el-vaerktojet.

Saet beskyttelsesskaernen (9) pa spindelhalsen. Tilpas beskyttelsesskaermens (9) position til arbejdsgangens krav, og las beskyttelsesskaernen (9) med laseskruen (12).

Indstil beskyttelsesskaernen (9), sabetjeningspersonen畸形 udsættes for gnistregn.

Beskyteltesskaerm til skaering

Sorg for tilstrækkelig stovopsugning, nar der skares i sten.

Beskytllsesskarmen til skering (18)/(17) monteres med beskytllssesskaem til silibning med laseskrue (9) aller beskytllssesskarmen til silibning med spaendegreb (8).

• Brug altid beskyttelsesskarmen til skaering ved skae-ringsarbejde (18)/(17)eller beskyttelsesskarmen til slibning (9)/(8) sammen med afdakningen til skaring (19).

Afdakninq til skaering

Monter afdakninger til skaering (19) pa beskyttelsesskaermen til silning (8)/(9) (se billedet D/G): Sving holdebojlen tilbage (0). Saet afdakninger (19) pa beskyttelsesskaermen til silning (8)/(9) (2). Tryk handtaget fast pa beskyttelsesskaermen (8)/(9) (3).

Ved afmontering (se billedet E/H) skal du svinge handtaget tilbage (1).Trak afdakningen (19) af beskyttelssesskarmen (8)/(9)(2).

Udsugningsskaerm til skaering med føringslaede

Sæt udsgningsskaermen til skæring med føringsslaeden (34) på spindelhelsen. Indstil udsgningsskaermen (34) i den position, der er nødvendig i forhold til arbejdet, og fastgør udsgningsskaermen med laseskruen. Udsgningsskaermen med føringsslidser (34) kan forbinds med en egnet Bosch-stovsuger. Sæt i den forbindelse sugeslangen med udsgningsadapteren ind i holdestudserne pa udsgningsskaermen.

Bemerk! Friktion forarsaget af stovet i sugeslangen og it tilbehoret under sugning skaber en elektrostatisk ladning, sombrugeren kan opfatte som en statisk udladning (afhengigt af miljofaktorer og brugerens fysiologiske tilstand). Bosch an

befaler generelt at anvende antistatiske sugeslanger (tilbe- hør) til opsugning af fint stov og torre materialer.

Handbeskyttele

Ved arbejde med gummislibeskiven (27) aller med kopbørste/konusbrste/diamant-borekrone skal du altid montere handbeskyttelsen (26).

Fastgor handbeskyttelsen (26) med ekstrahandtaget (5)/ (6).

Skru ekstrahandtaget (5)/(6) ind i gearhovedet pa hore el-ler venstre side, afhengigt af hvilket arbejde der skal udfores.

• Brug/DD: el-vaerktoget, his ekstrahandtaget (5)/(6) er beskadiget. Foretag ikkeændringer på ekstrahandtaget (5)/(6).

Vibration

Det vibrationsdæmpende ekstrahänd-tag (6) giver vibrationssvagt og dermed behageligt og sikkert arbejde.

Montering af slibeavarktj

Trak stikket ud af stikkontakten, for der udfores arbejde pa el-varktojet.
RrIkkevedslie-ogskareskiverne,fordererkleet af.Skivernebliver megetvarmtunderarbejdet.

Bemark: Sorg for, at den medfalgende spendeflange (35) er monteret korrekt som vist pa billedet C.

Sorg for, at den isatte O-ring (36) elle er beskadiget, og at den er monteret korrekt som vist pa billedet C. Udskift O-ringen (36), hvis den er beskadiget.

Bemark: Det anbefales at anvende hurtigspændemotrikken (16).Nar du anvender spendemotrikken (15),skal du bruge flere kræfter til at lnsne den igen.

Rengor nibespindlen (25) og alle dele, der skal monteres.

Tryk pa spindellaseknappen (1) for atase slibespindlen ved fastspending og frigorelse af slibevarktjoerne.

Aktiver kun spindellasetasten, nar nibespindlen star stille. Ellers kan el-vektoget blive beskadiget.

Slide-/skæreskive

Vær opmærksom på slibeværktæjernes dimensioner. Huldiameteren skal passer til holdeflangen. Brug hverken adaptere eller reduktionsstykker.

Rækkefolgen ved montering kan ses pa grafiksiden.

Slide-/skareskiven fastgores ved at abne spendemotrikken (15) og spende denne med tapnoglen.

Nar slibevarkojet er monteret, kontrolleres det for korrekt montering og at det kan bevages frit, fere varkojet tændes. Sorg for, at slibevarkojet违法犯罪

96|Dansk

Lynspaendemotrik SDS-e/ic

For hurtigere skift af slibevarktoj uden anvendelse af andre varktojer kan du i stedet for spendemotrikken (15) benyttleynspendemotrikken (16).

Lynspændemøtrikken (16) mA kun bruges til slide- og skæreskiver.

Brug kun en fejlfri, ubeskadiget lynspændemtrik (16).

Sorg ved paskruningen for, at lynspændemotrikkens (16) side med paskrift ikke peger mod dibeskiven; pilen skal pege mod indeksmærket (37).

Tryk på spindellåsetasten (1) for at lase landslidepen. For at spende lynspændemotrikken skal du dreje landslidekenHardt med uret.

En korrekt fastgjort og intakt lynspendemotrik kan lnses ved at dreje roulestringen mod uret med handen. Brug aldrig en tang til at lnsne en aftssiddende lynspendemotrik, men anvendti stedet spendenoglen.

Sæt spændenøglen pa som vist pa billedet.

Tilladte slibevaerktjoer

Du kan bruge alle silbevarktojer, der er naevnt i donne betjeningsvejledning.

Det tilladte omdrejningstal [o/min] aller periferihastigheden [m/s] for de benyttede slibbeværktjoer skal som minimum modsvare angivelserne i den afterfolgende tabel.

Overhold derfor det/den tilladte omdrejingnalst/periferihastighed pa slivebveerktjets etiket.

maks. [mm] [mm] [°]
Dbsda [o/ min]						[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

maks. [mm] [mm] [°]
Dbsda [o/ min]						[m/s]
125 -- M 14 - 8500 80
83 -- M 14 - 8500 80
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Stov-/spanudugning

Stov fra materialer som f.eks. blyholdig maling, nogle trae-sorter, mineraler og metal kan vare sundhedfarlige. Ber-ring aller indanding af stov kan fore til allergiske reaktioner og/eller andedrætssygdomme hos brugeren aller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt stov som f.eks. ege-ller bgestov gelder som kraeftfremkaldende, isar i forbindelse med ekstra stoffer til traebehandling (chromat, traesbkesttesmedd).Asbestholdigt materiale ma kun bearejdes af fagfolk.

• Brug helst en stovopsugning, der egner sig til materialet.
• Sorg for god udluftning af arbejdspladsen.
• Det anbefales at bære ándevaern med filterklasse P2.

Overhold forskrifterne, der gaelder i dit land vdr. de materi-aler, der skal bearbejdes.

Undga at der samler sig stov pa arbejdspladen. Stov kan let antende sig selv.

Afmontering/montering af stovfilter

Afmonter det komplette stovfilter (4) inklusive skruer som vist pa biledet A, naret er udtjent. Monter et nyt stovfilter som vist pa biledet B.

När du monterer støvfilteret (4), ma du kun anvende de originale skruer, da de elektroniske dele ellers kan blive beskadiget.

Brug

Belast ikke el-veiktøjet SSE meget, at detkommen til stilstand.
Trak stikket ud af stikkontakten, for der udfores arbejde pa el-varktojet.
Forsigtig ved slidsning i bareande vagge, se afsnittet "Oplyninger om statik".
Fastspænd emnet, hvis det ikke ligger sikkert på grund af sin eigenvægt.
Lad el-vaerktoget korei tomgang i et par minutter after staerk belastning, sa insatsvaerktoget kan afkole.

El-vaerktoget ma seks beynttes med en skarestander.
RrIkkevedslibe-ogskareskiverne,forderkleet af.Skiverne bliver meget varmt under arbejdet.

Bemerk: Traek netstikket ud af stikkontakten, nar el-værktø-jet ikke skal bruges. När netstikket er sat i, og der er netspænding til stede, har el-værktøjet altid et*Lille strømfor-brug, ogsa nár det er slukket.

Arbejdsvejledning

Skrubslibning

▶ Brug altid en beskyttelsesskaerm til skrubslibning ved silibning med bundne silbemidler (8)/(9).
Anvend aldrig skareskiver til skrubslibning.
Ved skrubslibning kan beskytllessskaernen til ska- ring (17)/(18)ller beskytllessskaernen til silbing (8)/(9) med monteret afdakning til skaring (19) stode mod emnet og resultere i, at du mister konrol- len.

Med en haeldningsvinkel pa 30^ til 40^ opnár du det bedste arbejdsresultat ved skrubslibning. Bevæg el-værktøjet frem og tilbage med et moderat tryk. Derved undgär du, at emnet bliver for varmt, at det misfarves, eller at der opstär riller.

Ved brug af skiverikompositmateriale, sombaedeer god-kendt til skaering og silibning, skal beskyttelsesskaeren til skaering (17)/(18)ller beskyttelsesskaeren til silbing (8)/(9) anvendes med monteret afdakning til skaering (19).

Overfladeslibning med lamelslibeskive

▶ Brug altid beskyttelssesskaern til silibning (8)/(9) ved silibning med lamelslibeskiven.

Med lamelslibeskiven (tilbehør) kan du også bearbejde hvælvede overflader og profiler. Lamelslibeskiver har en væsentligt længere levetid, lavere støjniveau og lavere sibetempo-raturer end normale slibeskiver.

Overfladeslibning med slibeskive

Ved arbejde med gummislibetallerkenen (27) skal du altid montere handbeskyttelsen (26).

Slibning med slibeskive kan foregå utden beskyttelsesskaern. Raekkefolgen ved montering kan ses på grafiksiden.

Skru rundmøtrikken (29) pa, og spænd den med spændenøglen.

Kopbrste/skivebørste/konusbrste

Brug altid beskyteltesskærmen til silibning (8)/(9) ved børstning med skivebørster. Børstning med kopbørster/konusbørster kan foretages ut den beskyt- telsesskærm.
Ved arbejde med kopbørste eller konusborste skal du altid montere handbeskyttelsen (26).
Tradene i skivebørstne kan blive fanget i beskytelsesskærmen og knække af, hvis det maksimaltiladte mal for skivebørstne overskrides.

Rækkefolgen ved montering kan ses pa grafiksiden.

Kopbrsten/konusbrsten/skivebørsten med gevind M14
skal kinne skrues sa langt ind pa slibespindlen, at den sidder

tæt ind til dibespindelflangen for enden af dibespindelgevin det. Spænd kopbørsten/konusborste/skiveborsten fast med en gaffelnøgle.

Skivebørsten med en diameter pa 22,22 mm fastgores ved at sætte spændeflangen (35) pa dibespindlen (25), skrue rundmatrikken (29) pa og spænde den fast med spændenøgren.

Skæring af metal

Brug altid beskyttelsesskaermen til skaring (17)/(18)
eller beskyttelsesskaermen til silbing (8)/(9)med
monteret afdaekning til skaring (19) ved skaring af
metal med skareskiver i komposit eller diamant-ska
reskiver.
Ved brug af beskyttelsesskaern men til sibning (8)/(9) til skarearbeje de med skareskiver i komposit er der oget risiko for gnistdannelseamt udslsyngning af partikler og skivefragmenteneri tilfaelde af skivebrud.

Ved skæring skal der arbejdes med en æyn fremføring, som er afstemt after materialet, der bearbejdes. Skæreskiven ma ikke pafores tryk,kommen i spænd eller udsættes for svingninger.

Udlbende skareskiver ma ikke bremses ved at trykke pa siden.

El-værktoget skal altid fores i modlob. Ellers er der risiko for, at det ukon-trolleret trykkes ud af snittet. Ved skæring af profiler og firkantror er det bedst at starte ved det mindste tvær-snit.

Skæring af sten

Brug altid udsugningsskaernen til skaering med f-ringsslidser (34) eller beskyttesesskaernen til ska-ring (17)/(18) eller beskyttesesskaernen til slabning(8)/(9) med monteret afdaknng til skaering (19) ved skaering af sten med slieskiver i komposit eller med diamant-slbeskiver.
Sorg for tilstrækkelig stovopsugning, när der skares i sten.
Brug beskyttelsemasmeke.
El-vaerktojet mA kun anvendes til torskering/torslib- ning.
Ved brug af beskyttelsesskaarmen til skaring (17)/ (18), beskyttelsesskaarmen til silbing (8)/(9) aller beskyttelsesskaarmen til silbing (8)/(9) med monteret afdækning til skaring (19) til skare- og spliceopgaver i beton erller murvark er der risiko for foroget stovbelastning samt ogget risiko for at miste kontrollen over el-vaerktaget, hvilen kan fere til rekyldannelse.

Brug sa vidi t muligt en diamantskaereskive til overskaering af sten.

Ved anvendelse af udsugningsskaermen til skaring med foringslaede (34) skal stvsugeren vare godkendt til udsug- ning af stenstov. Bosch tilbyder egnede stvsugere.

98|Dansk

Start el-vaerktojet, og saet det pa emnet med den forreste del af foringslaeden. Skub el-vaerktojet med et moderat tryk, tilpasset til materiaiet der skal bearbejdes.

Ved skaering af saerligt harede materialer, f.eks. beton med hjt kiselindhold, kan diamantskaereskiven blive overophedet og derved tage skade. En krans af gnister, der folger den omlbende diamantskaereskve, er et tydeligt tegn pa dette. I sa fald skal du afbryde skarearbejdet og lade diamantskaereskiven kore kort tid i tomgang ved det hjoeste omdrejningstal for at afkole den.

Hvis arbejdet skrider mærkbart langsommere frem, og der dannes en lysende krans af gnister, er det tegn pa, at diamantskaereskiven er blevet slov. Du kan splice den igen ved at udfore korte snit i et silbende materiaile, f.eks. kalksandsten.

Skaering af andre materialer

Ved skæring af materialer som plast, kompositmaterialer etc. med skæreskiver i komposit eller Carbide Multi Wheel-skaereskiver skal du altid anvende beskyttelsesskærmen til skæring (17)/(18) aller beskytelsessskærmen til slimning (8)/(9) med monteret afdækning til skæring (19). Ved at bruge udsugningshaeten med foringsslidser (34) opnär du en bedre støvudsugning.

Arbejde med diamantborekroner

Brug kun tør-diamantborekroner.
Ved arbejde med diamantborekroner skal du altid montere handbeskyttelsen (26).

Sæt ikke diamantborekronen parallelt på emnet. Dyk skråt ned i emnet og i roterende bevgelser. Dermen'd køles diamantborekronen optimalt og holder længere.

Oplysninger om statik

Slidser i baerende vagege er underlagt nationale bestemmel ser. Disse forskritter skal altid overholds. FOr arbejdet pa begyndes, skal den ansvarlige statiker, arkitekt ellr byggeledelse sporges til rads.

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelsenerne pa el-værktjets typeskilt.

Ved drift af el-vaerktojet pa mobile stromproducerende aggeregater (generatorer), der ici har tilstrakkelige effektreserver og/eller egnet spændingsregulering med startstroms-begraensning, kan der opsta effektforringelser aller atypisk adfaerd ved tilkobling.

Vær opmærskom pa den benyttede generators egnethed, især hvad angar netspænding og-frekvens.

Hold el-værktogjet i de isolerede gribeflader og i ekstragreb. Indsatsværktogjet kan ramme skjulte strømledninger erer el-værktogjets eget kabel. Kontakt med en spændingsforende ledning kan ogsa saete maski

nens metaldele under spanding, hvilket kan fere til elektrisk stad.

Taend/sluk

Kontaktudforelse med las

For atende el-vaerktoget skal du forst trykke pa tend/slukknappen (3) 0 og derefter skubbe den fremad. Tryk derfter pa den, og hold den inde.

Kontroller slivebveerktoget for brug. Slivebveerktoget skal vare monteret sikkert, sa det kan dreje frit. Foretag en provekorsel i mindst 1 minut.uden belastning. Brug ikke beskadigede, ikke-runde eller vibrerende slivebveerktoger. Beskadigede slivebveerktoger kan gä i stykker og forarsage skader.

Trak stikket ud af stikkontakten, for der udfores arbeje p a el-veerktojet.
El-vaerktog el-vaerktojets ventilationsabninger kal altid holds rene for at sikre et godt og sikkert arbeje.
Brug sa vildt muligt altid et udsugningsanlag ved ekstreme anvendelseseforhold. Blaes ventilationsnabningerne igennem med hyppige mellemrum, og forkobil en fejstromsafbryder (PRCD).Ved bearbejdning af metal kan ledende stov aflfre sig inde i elvarktojet. Elvarktojets beskytttesesisolering kan forringes.

Opbevar og behandle tilbehoret omhyggeligt.

Hvis det er nodvendigt at erstatte tilslutningsledningen, skal dette arbejde udefores af Bosch ell er pa et autoriseret servicevarksted for Bosch el-varktjof for at undga farer.

Kundeservice besvarer dine sporgsmal vedr. reparation og vedligeholdelse af dit produkt somt reservedele. Eksplos-ionstegninger og oplysninger om reservedele finder du ogsa pa: www.bosch-pt.com

Bosch-anvendelsesradgivningsteamet hjaelper dig gerne, hvis du har sporgsmal tilprodukter og tilbehorsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af resededele.

Dansk

Du finder adresser til andre værksteder pa:

El-vaektj, tilbehor og emballage skal genbruges pa en miljo-venlig maide.

Smid ici el-vaerktoj ud sammen med det al-mindelige husholdningsaffald!

Gelder kun i EU-lande:

Udtjent el-vaerktoj skal bortskaffes separat. Brug det gaelende afleveringssystem.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger pa miljoet og menseskers sundhed pa grund af den mulige tilstedevarelse af farlige stoffer.

Svensk

Sakerhetsanvisningar

Sikkerhetsanvisninger

Skadd tilbehør vil normalt gå fra hverandre i lopet av\ denne testtiden.

Ekstra sikkerhetsanvisninger for kapping:

Ekstra sikkerhetsanvisninger

Bruk vernebriller.

Vernedekselet må ikke brukes ved kapping.
Med en egnet forsats kan vernaldekselet och brakes ved kapping.

Hold elektroverktøyet godt fast med begge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet fores sikrere med begge hender.

Les sikkerhetsanvisningene og instruksene.

Hvis违法犯罪 Hvis违法犯罪 Instruktura instrukturen Elektrisk stot, brann og/eller alvorlige personskader.

Bruk参加会议的股东（包括股东代理人）
Du ma ikke fortsette Å bruke elektroverktøyet hvis ekstrahändtaket (5)/(6) er skadet. Du ma ikke foreta noen endringer på ekstrahändtaket (5)/(6).

Vibration

Nár du skrur den pa, ma du passé pa at sider med tekst pa hurtigspennmutteren (16) ikke vender mot slipskiven. Pilen ma peke mot indeksmerket (37).

Trykk pa spindellaseknappen (1) for a lase slipsespindelen. For a lase hurtigspennmutteren dreier du slipskiven hardt med urviseren.

En hurtigspennmutter som er festet riktig og er uskadet, kan lnses ved at du dreier den riflede ringen for hand mot urviseren. En

hurtigspennmutter som sitter fast,
má aldri løns med en tang. Bruk
tohullsnokkelen. Sett

tohullsnokkelen som vist på bildet.

Tillatte slepeverktoy

Ved kappesliping ma du arbeide med moderat
kappehastiget tilpasset materiaiet. Du ma ikke utøve trykk,
pendle eller vippe på kappeskiven.

Du ma ikke bremse kappeskiver som stanses, ved Å trykke imot på sider.

118|Norsk

Ved alle foresporssler og reservedelsbestillinger ma du oppgi det 10-sifredeproduktnummeret som er angitt pa produits typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks:64878955

Du finner adresser til andre verksteder pa:
