Produkttyp	Vinkelslip
Varumärke	Bosch
Modell	GWS 30230 PB Professional
Nominell upptagen effekt	2800 W
Tomgångsvarvtal	6500 varv/min
Max skivdiameter	230 mm
Spindelgänga	M14
Vikt (beroende på tillbehör)	5,9 - 8,4 kg
Strömförsörjning	Nätanslutning, 230 V (märkspänning)
Ljudtrycksnivå	97 dB(A)
Ljudeffektnivå	105 dB(A)
Automatiskt stopp vid bakslag (KickBack Control)	Ja
Återstartsskydd	Ja
Mjukstart	Ja
Omedelbar stoppbroms	Ja
Status-LED	Ja (indikerar överhettning och stopp)
PROtection-strömbrytare	Ja (på PB-modell)
Skyddskåpa	Ingår (för slipning och kapning)
Sidohandtag	Standard och antivibrationshandtag ingår
Underhåll	Rengör ventilationsöppningarna; blås med tryckluft
Reparationsmöjligheter	Bosch service; reservdelar finns

Vanliga frågor - GWS 30230 PB Professional BOSCH

Hur byter jag slipskivan?

Koppla bort verktyget. Tryck på spindellåsknappen (1) för att låsa spindeln. Använd hylsnyckeln (7) för att lossa klämmuttern (15) eller snabbklämningsmuttern (16). Ta bort den gamla skivan och montera den nya i enlighet med monteringsordningen i bruksanvisningen. Dra åt muttern ordentligt.

Vad gör jag om den röda LED-lampan blinkar?

Den blinkande röda LED-lampan indikerar överhettning av verktyget. Låt verktyget svalna. När LED-lampan blir grön kan du starta om.

Hur använder jag den omedelbara bromsen?

Den omedelbara bromsen är automatisk: så snart du släpper på/av-brytaren (3) bromsar tillbehöret på några sekunder tills fullständigt stopp. Detta gör att du kan lägga ifrån dig verktyget tidigare.

Kan jag använda en kapskiva för slipning?

Nej, använd aldrig en kapskiva för grovslipning. Använd endast slipskivor som är avsedda för slipning. För kapning, använd den speciella kapningsskyddskåpan (17)/(18) eller slipskyddskåpan (8)/(9) med det speciella kapningsskyddet (19).

Hur monterar jag skyddskåpan?

Koppla bort verktyget. Öppna spännspaken (11) eller lossa låsskruven (12). Placera kåpan över spindelringen och rikta in låsklacken (10) i spåret. Vrid kåpan till önskad position och stäng spaken eller dra åt skruven.

Vilken effekt har detta verktyg?

Den nominella upptagna effekten är 2800 W. Tomgångsvarvtalet är 6500 varv/min för modellen med max skivdiameter 230 mm.

Hur rengör jag verktyget?

Koppla bort verktyget. Rengör regelbundet ventilationsöppningarna med en pensel eller tryckluft. För extrema förhållanden, använd en dammsugare. Använd inte kemikalier.

Vad gör jag vid bakslag?

Vid bakslag stannar verktyget automatiskt tack vare funktionen KickBack Control. Ställ brytaren i avstängt läge och starta sedan om. Håll alltid verktyget stadigt med båda händerna.

Hur använder jag återstartsskyddet?

Efter ett strömavbrott startar verktyget inte automatiskt. För att starta det igen, ställ på/av-brytaren (3) i avstängt läge och starta sedan normalt.

Var hittar jag reservdelar?

Reservdelar finns tillgängliga hos Bosch service. Besök webbplatsen www.bosch-pt.fr eller kontakta Bosch kundtjänst för elverktyg på 0970821226.

BRUKSANVISNING GWS 30230 PB Professional BOSCH

Slibning med slideblad:

$$ a _ {h} = 2, 7 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Skaereslibing:

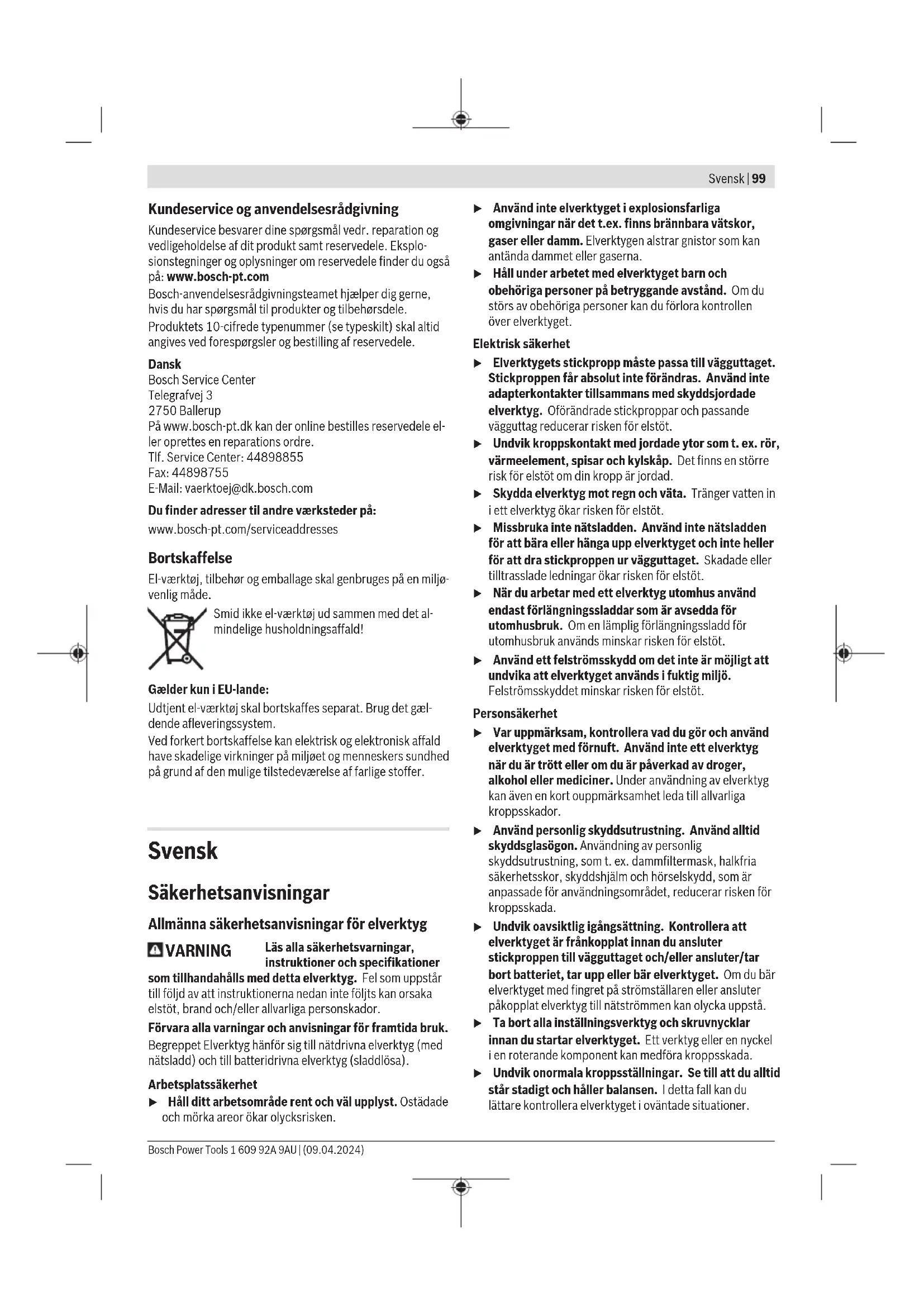

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs alla sakerhetsvarningar, instruktioner och specifikationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Fövara alla varninger och anvisningar for framtida bruk.

Begreppet Elverktyg hanfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksriske.

Anvand inte elverktyget i explosionsfarliga omgivningar naret det t.ex. finns brannbara vatskor, gaser ell damm. Elverktygen alstrar gnistor som kan antanda dammet ell gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du Förlora kontrollen über elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsamans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbara erler hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Skadade ellter tilltrasslade ledninger ökar risken for elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användett felströmskyddomdetinteär mõljigt att undvikaatt elverktyget anvandsifuktig miljö. Felströmskyddet minskar risken for elstöt.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg när du ar trött aller om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmarksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsomraret, reducerar risken for kroppsskada.
Undvik oavsiktlig agangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell er ansluter pakopplat elverktyg till natsrommen kan olycka uppst.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
- Undvik onormala kroppställningar. Se till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändade situationer.

100 | Svensk

Bar lampliga arbetsklader. Bar inte lost hängande kläder aller smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt HAR och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lát inte vanan att ofta använda verktygen góra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos Ḥgård kan leda till allvarlig personskada inom brakdelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobb du tanker gora. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fár inte langre anvandas. Ett elverktyg som inte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördselar byts ut ell er leverktyget lagras. Denna skyddsätgär fordhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga for barn. Låt elverktyget inte användas av personer som inte ar förtrognam dem dess använding erler inte LASTenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på att sätt som det inte ar avsett für kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Service

Lat endast kvalificerad facppersonal reparera elverktyget och endast med originalreservdelar.Detta garanterar att elverktygets sakerhet upprathalls.

Sakerhetsanvisningar for vinkelslipar

Gemensamma sakerhetsvarningar for grovslipning, slipning, stalborstning och kapning:

Detta elverktyg ar avsett att fungera som en slipmaskin, stalborstare, haltagare erler kapmaskin. Observera alla sakerhetsvarninger, instruktioner, illustrationer och specifikationer som tillhandahalls med detta elverktyg. Fel som uppstar til foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.
Detta elverktyg fär inte användas for exemplvis polering. Arbeten som elverktyget inte har konstruerats for kan ge upphov till risker och orsaka personskador.
Detta elverktyg fär inte konverteras for användning som det inte konstruerats for och som inte specificerats av tillverkaren. Sādan konvertering kan leda till fölorad kontroll over verktyget och därmed allvarliga persorskador.
Använd inga tillbehör som inte är rekommenderade och spezialt konstruera de verktygstillverkaren. Barafor att tillbehoret kan fästas pa ditt elverktyg, garanteras inte en saker drift.
Det nominella varvtalet for tillbehoret maste vara minst like med den maxima lastigheten som ar markt pa elverktyget. Tillbehor som kors fortare an deras markvarvatal kan g a sonder och flyga isar.
Den yttre diametern och tjocklenk pà ditt tillbehör maste vara inom kapaciteten for ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lampligt satt.
Tillbehör som inte passar elverktygets feste hamnar ur balans, vibrerar overdrivet och kan göra att man tapping kontrollen.
Använd inte ett skadat tillbehör. Färe varje använding, inspektera tillbehöret, till exempl slipskivorna für att upptäcka flisor, sprickor och slitage, kontrollera stälborsten für att upptäcka lösä aller spruckna trädar. Om elverktyg aller tillbehör tappas i marken, inspektera dem für skada aller installera ett oskadat tillbehör. Afterinspection och installation av ett tillbehör, placera dig själv och askádare på avständ frän det roterande tillbehörets plan och kör verktyget på hösta varvtilutan belastning i en minut. Skadade tillbehör gär normalt sönder underenna testtid.
Använd personlig skyddsutrustning. Beroende på användning skä du bärskyddsvisir eller (tättslutande) skyddsglasögon. Allt after behov skä du bärskydsmask, hörsksydd, handskar och verkestadsförkläde som kan stoppa sma fragment av slipmedel eller arbetsmateriaielet. Ögonskyddet maste kunna stoppa flygande skrapt som genereras av olika typer av använding. Skyddsmasken aller andningskyddet maste kunna filtrera partiklar som genereras av din

verksamhet. Langvarig exponering i hegt buller kan orsaka horselskador.

Häll askådare på sakkert avständ frän arbetsmådet. Alla som kommer in i arbetsmådet mäste bara personlig skyddsutrustning. Fragment av arbetsstycket erler en trasiga tillbehör kan flyga ivag och orsaka skador bortom det omedelbara verksamhetsmådet.
Häll elverktyget med i de isolerade greppytorna när du utfor en atgård dar du riskerar att komma i kontakt med doldaelledningar eller dess egen sladd. Vid kontakt med en stromforande ledning kan oskyddade metalldelar på verktyget som ar stromforande ge användaren en elektrisk stöt.
Placera sladden pa avstand fran det roterande tillbehore. Om du forlorar kontrollen, kan sladden skaras av aller fastna och din hand erler arm kan dras in i det roterande tillbehore.
Lagg aldrig verktyget nedät forrän tillbehoret har stannat fullstandigt. Det roterande tillbehoret kan greppa ytan och dra verktyget utanfor din kontroll.
Kör inte verktyget nár du bär det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp.
Rengor regelbundet verktygets luftventiler. Motorns flakt drar in dammi inuti huset och en overdriven ackumulering av metallpulver kan orsaka elektrisk fara.
Använd inte elverktyg i narheten av brannbara material. Gnistor kan anteanda dessa material.
Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varningar:

Kast ar en plotslig reaktion pa ett roterande hjul som klamts erler etr roterande hjul, backningsdyna, borste erler andra tillbehor som fastnat. Klammende eller fastkilning orsakar en snabb blockering av den roterande tillbehoret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehoret rotation vid punkten for fastkilningen.

Till exempl, om ett sliphjul fastnar aller klams av arbetsstycket, kan kanten av hjulet som kommer in i klampunkten grava sig ner i materialythan vilket gor att hjulet glider ut ulleras ut. Hjulet kan antingen hoppa mot ellert fran operatoren, beroende pia riktningen av hjulrorelsen pa platsen for klamning. Slipskivor kan aven gsa sonder under dessa forhallanden.

Kast ar resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner erler tillstand och kan undvikas genom att vidta lampliga forsiktighetsatgärder som beskrivs nedan.

Häll verktyget iett fast grepp med bàda händer och placera din kropp och dina armar sà att du kan stæ emot kast. Använd alltid stödhandtaget, om sadant finns, für maximal kontroll over kast erler momentreaktionen under uppstart. Användaren kan kontrollera momentreaktioner erler kastkrafter, om lampliga forsiktighetsatgärder vidtas.

Placera aldrig din hand nara det roterande tillbehore. Tillbehör kan kasta over din hand.
Ställ dig inte i det område dit elverktygkommen att flytta sig vid kast. Kastkommen att driva verktyget i motsatt riktning mot hjulets roelse ddet fastnar.
Var särskilt fösiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studsar och fastnar. Hörn, skarpa kanter eller studninger har en tendens att gora sa att det roterande tillbehöret fastnar, till kast eller till att man forlorar kontrollen.
Fastinte en sagkedja med blad forTRSningeri,ett diamant-segmentsagblad med ett periferiskt melanrum pa mer an 10 mm aller en tandat sagklinga. Sdana blad skapar ota kast och gor att man tappar kontrollen.

Sakerhetsvarningar som ar specifica for grovlipning och kapning:

Anvend endast skivtyper som rekommenderas for ditt elverktyg och det specifica skyddet som utformats for vald skiva. Skivor som elverktyget inte ar utformat for kan inte skyddas tillrackligt och ar osakra.
Slipytan i nedsänkningen i mitten av hjulen maste monteras under planet for skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas pa lampligt satt.
Skyddet skara sikit fastsatt pa elverktyget och positionerat for maximal sakerhet, sa att hjulet exponeras mot operatoren sa lite som mojlig. Skyddet hjalper till att skydda anvandaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor sor kan antanda klader.
Hjul fardendastanvandasforrekommenderade anvandninger.Tillexempl:slipainte med sidan av kapskivan.Slipande kapskivor ar avsedda for perifer slipning och sidokrafter som applicerasa dessa hjul kan fa dem att splittras.
Använd alltid oskadda hjulflänsar med ratt storlek och form für hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar därmed möljigheten att hjulet gär sönder. Flansar for brythjul kan skilja sig frän polerande hjulflänsar.
Använd inte nedslitna skivor frän större elverktyg. Skivor avsedda for större elverktyg ar inte lampliga for den högre hastigheten hos ett minde verktyg och kan gå sönder.
Vid använding av multiskivor skar Korekt skydd for det specifica användningsområdet användas. Om fel skydd används kan det paverka sakerheten och leda till allvarliga skador.

Se till att brythjulet inte fastnar och applicera inte ett for hart tryck. Forsok att inte skara overdrivet djupt. Overbelastning av hjulet okar belastningen och mottagligeheten for vridning aller fastkilning av hjulet i snitt som risken for kast aller hjulbrott.

102 | Svensk

Stall dig inte med kroppen i linje med och bakom det roterande hjulet. Nar hjulet flyttar sig bort fran din kropp vid användningspunktten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig.

Om skivan fastnar erler om kapingen avbryts av nagon anledning, stang av elverktyget och hall det stilla tills skivan stannar helt. Forsok aldrig ta bort kapskivan medan den ar i roelse, annars kan kast intraffa. Undersok och korrigera ansaken till att skivan fastnar.
Starta inte om skärningen i arbetsstycket. Låt hjulet na full hastighet och utfor sedan snittet igen forsiktigt. Hjulet kan fastna, slira eller gora kast om elverktyget startas om i arbetsstycket.
Stodjer paneler eller vilket skrymmande arbetsstycke som helst for att minimera risken for att hjulet fastnar aller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stoden ska placeras under arbetsstycket nara skarlinjen och nara kanten pa arbetsstycket på hjulets bada sider.
Var särskilt forsiktig nár du gör en fickutskärning i befintliga vaggar eller andra blinda områden. Det framskjutande hjulet kan skära gas- ullvattenrör, elkablar eller foremål som leder till kast.
Forsk inte utfora kurvade kapningar. Overbelastning av skivan okar belastningen och mottagligeheten for vridning aller fastkilning av skivan i snitt somt risken for kast aller skivbrott.

Använd slippapper i passande storlek. Folj tillverkarens rekommendationer nár du valjer slippapper. Större slippapper som går utanfor slipplattan utgör en risk for skador och kan leda till att skivan fastnar eller gär sönder samt till kast.

Observera att trädborst kastas ut av borsten även under den normala driften. Überbelasta inte trädarna genom att utsätta borstarna for alltfor stor belastning Träden kan latt tränga igenom tunnare kläder och/eller heden.

Om användning avett skydd har specificerats for stalborstning sāfär det inte finnas nagon kontakt mellan stalborsten och skyddet. Stalborsten kan expandera i diameter pa grund av arbetsbelastningen och centrifugalkraften.

Ytterligare sakerhetsanvisningar

Använd skyddsglasögon.

Skyddshuven far inte anvandas for kapning. Med lamplig tillsats kan skyddshuven aven anvandas for kapning.

Häll i elverktyget stadigt med bada händerna och stå stadigt. Elverktyget kan styras sakrare med två händer.

Vid insatsverktyg med innerganga, som borstar och diamant-borrkronor, skax. gängld for slipspindeln beaktas. Spindeländen fär inte beröra botten av insatsverktyget.
Använd lampliga detektorer for att lokalisera dolda forsörnjingsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.
Las upp strombrytaren och stall den i av-laget om strömforsörningen avbryts t. ex. vid strömavbrott aller dra ut natstickkontakten. Därigenom Förhindras en okontrollerad start.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspän i en upppänningsanordning eller ett skruvstycke hälls säkrare an med handen.
Forvara insatsverktygen inomhus, iett torrt, tempererat och frostfritt utrymme.
- Ta bort insatsverktygen innan transport av elverktyget. Dà undviker du skador.
Bundna kap- och slipskivor har ett utgangsdatum.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppstar till foljd av att sakerhetsinstruktionerna och anvisningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.

Beakta bildidenfenframredelenavbruksanvisningen.

Ändamälsenlig användning

Elverktyget ar avsett for kapning och borstning av metall, sten och plast somt for skrubbing av metall somt for borrning i stenmaterial med diamantborrrkrona utan anvandning av vatten. Se till att ratt skyddskapa anvands (se "Drift", Sidan 106).

Vid kaping i sten bör en tillräckligt god dammutsugning anordnas.

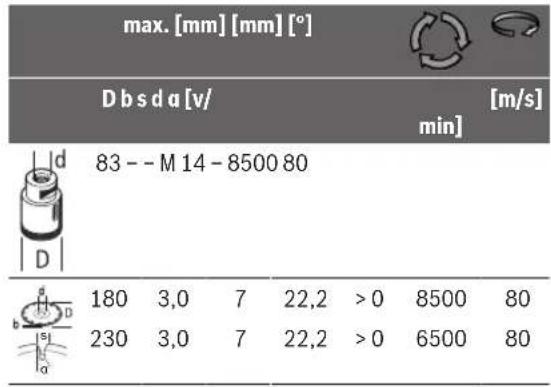

Med tillatna slipverktyg kan elverktyget anvandas for sandpapperssslipning.

Elverktyget fär inte användas for slipning av stenmaterial med diamant-koppskivor och for bearbetning av kompositmaterial.

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till framstellungen av elverktyget pa grafiksidan.

(1) Spindellasknapp
(2) Statusindikering (LED)

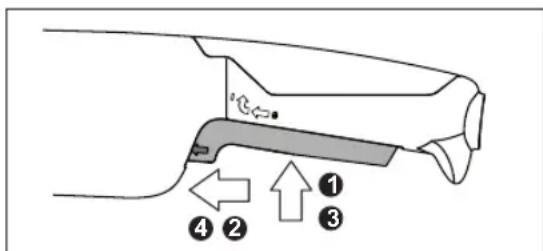

(3) På-/av-strombrytare
(4) Dammfilter
(5) Standard-stödhandtag (isolerad greppyta)
(6) Vibrationsdampande stodhandtag (isolerad greppyta)
(7) Tvastiftsnyckel for spannmutter
(8) Skyddskapa for slipning med spannspak
(9) Skyddskapa for slipning med faskruv
(10) Kodnock
(11) Spannarm for skyddskapa
(12) Lasskruv for skyddskapa
(13) Skruv for justering av skyddskapa
(14) Slipskiva
(15) Spannmutter
(16) Snabbspanningsmutter SDS-clic
(17) Skyddskapa for kapning med spannspak
(18) Skyddskapa for kaping med fakskruv

(19) Lock for kaping
(20) Kapskiva
(21) Diamant-kapskiva
(22) Skivborste ( 22,22mm)^a)
(23) Skivborste (M14)a
(24) Handtag (isolerad greppyta)
(25) Slipspindel
(26) Handskydd
(27)Gummisliptallrik
(28) Slipblad
(29) Rundmutter
(30) Koppborste
(31) U-nyckel
(32) Konformad borste
(33) Diamantborrkrona
(34) Utsugskapa for kaping med styrladea
(35) Spannflans
(36) O-ring
a) Detta tillbehör ingär inte i standardleveransen.

Tekniska data

Vinkelslip GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B
Artikelnummer	3601 HG0 0.. 3601 HG1 0.. 3601 HG0 1.. 3601 HG1 1.. 3601 HG1 0..
Nominell ingängseffekt W 2800 2800 2800 2800 2200
Uppmatt tomgångsvarvatalA)	v/min 8500 6500 8500 6500 6500
Max. slipskievediameter/diameter gummisliptallrik	mm 180 230 180 230 230
Slipspindelgänga M 14 M 14	M 14	M 14 M 14
Max. gangländgörslipspindeln	mm 25	25	25	25	25
Baklagsfränkoppling		●	●	●	●
Skydd mot oavsiktlig Återstart		●	●	●	●
Mjukstart		●	●	●	●
Utloppsbroms		●	●	●	●
Statusindikering (LED)		●	●	●	●
PROtection-brytare		-	-	●	-
ViktBC)	kg 5,7-7,5	5,9-8,4	5,7-7,5	5,9-8,4	5,9-8,4
Skyddsklass		□/II	□/II	□/II	□/II

A) Uppmatt tomgangsvarvatal enligt EN IEC 62841-2-3 for val av passande insatsverktyg. Det faktiska tomgangsvarvtalet fär inte överskrida det uppmatta tomgangsvarvtalet och ar därfor lagre.
B) Beroende på vilken skyddskäpa som används ((17), (18), (8), (9), (19)), vilket stödhandtag ((5), (6)) och vilken utsugskäpa (34) som används

C) Viktutan elanslutning och utan kontakt

Uppgifterna galler for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan uppgifterna variera.

Vardena kan variera beroende på produit och ar beroende av användnings- och omgivningsvillkor. Mer information finns paa www.bosch-professional.com/wac.

104 | Svensk

Buller-/vibrationsdata

Bullervarden beraknade enligt EN IEC 62841-2-3.

Den A-klassade bullernivān hos elverktyg ligger typiskt pa: bullertryckniva 97 dB(A); bullerniva 105 dB(A). Osäkerhet K = 3 dB.

Bär hörskydd!

Totala vibrationsvarden a_h (vektorsumma for tre riktninger) och osakerhet K beraknad enligt ENIEC 62841-2-3:

Ytslipning (skrubbning):

$$ a _ {n} = 5, 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Slipning med slipblad:

$$ a _ {1} = 2, 7 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Kapslipning:

$$ a _ {n} = 4, 4 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Slipning av tunn plat aller andra material med stor yta som latt vibraran kan leda till ett 15 dB högre bulleremissvärde. Med hjälp av tunga dampningsmattor kan bullernivān minskas. Ett högre bulleremissvärde skas tan med i beränkningen bade vid riskutvärdering av buller och vid val av lampligt horselskydd.

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en matmetod som normerats och kan användas for att jämföra elverktyg med varandra. Matmetoden ar även lamplig for preliminar bedömning av vibrations- och bullernivå.

Den angivna vibrations- och bullernivan representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andamal, med andra insatsverktyg eller inte underhällits ordentligt kan vibrationsoch bullernivan avwika.Da kan vibrations- och bullernivan under arbetserioden oka betydigt under hela arbetstiden. For en exakt bedomning av vibrations- och bullernivan bor aven de tider beaktas nar elverktyget ar avstangt ellar igang, men inte anvands.Detta reducerar vibrations- och bullerbelastningen for den totala arbetserioden betydigt. Bestam extra sakerhetsatgarder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget

och insatsverktygen, att hälla händerna varma, organisation av arbetsforloppen.

Baklagsfrankoppling

Vid plotslig rekyl hos elverktyget, t.ex. blockering vid kapning, avbryts strömtillforseln till motorn elektroniskt.

For aterstart stall pa-/av-strombrytaren (3) i frankopplingslage och koppla pa nytt pa

elverktyget.

Skydd mot oavsiktlig Återstart

Aterstartskyddet hindrar elverktyget fran att okontrollerat starta afterett stromavbrott.

For aterstart stall pa-/av-strombrytaren (3) i

frankopplingsläge och slå på elverktygetigen.

Observera: om elverktyget startar igen direkt after ett avbrott i stromtillforseln fungerar inte omstartsskyddet. Elverktyget sca omgaardene skickas till kundtjanst. Adresser, se avsnittet "Kundtjanst och anvandningsradgiving".

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid pâslagning och möjligör en ryckfri start av elverktyget.

Tips: Om elverktyget startar direkt after pâslagning med fullt varvthal har mjukstart slutat fungera. Elverktyget maste skickas till kundtjänst omgäende, für adresser se avsnittet "Kundtjänst och användarrådgivning".

Utlöpsbroms

Elverktyget har det elektroniska Bosch Brake System. Vid avstängning stannar slipverktyget inom nagra få sekunder. Detta betyder att utlopstiden forkortas betydligt jamfort med vinkelslipar utan utlöpsbroms och elverktyget

kan därfor snabbare laggs bort.

Följande tabell beskriver statusindikeringarna for LED:erna (2) pa elverktyget.

Statusindikering (LED) (2) Betydelse/orsak Lösning

Grön Status OK -

Blinkar rott Elverktyget ar overhettat och stangs av. Lat elverktyget svalna. Nar statusindikeringen

(LED) lyser gront kan elverktyget slas paigen.

Lyser rott KickBack aller aterstartsskydd aller

overbelastningskydd har utlosts, elverktyget stangs av.

Stang av elverktyget och slå på detigen.

Montage

Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.

Montera skyddsanordning

Anmarkning: Om slipskivan brustit under drift aller stodanordningarna på spängskyddet/elverktyget skadats,

mäste berörda delar/elverktyget bytas ut uller for service skickas till kundtjänst. For adresser, se avsnittet "Kundtjänst och användningsradgivning".

Skyddskapa for slipning med spannspak

Öppna spannspaken (11). Skjut upp skyddskapan (8) med kodnocken (10) i kodsparet pa spindelhansen tills skyddskapans flans sitter mot elverktygets flans och vrid

sedan skyddskapan (8) till onskat lage. Stang spannspaken (11).

Ställ in skyddskapan (8) söatt verktyget inte kan slagnistor mot användaren.

Spännkraften på skyddskapans lås (8) kan forändras genom att lossa eller dra at justerskruven (13). Kontrolera regelbundet att skyddskapan (8) sitter stadigt.

Observera: Koderingsaxlarna pa skyddskapan (8) sakerstaller att endast en skyddskapa som passar till elverktyget monteras.

Skyddskapa for slipning med faskruv

Satt pskyddskapan (9) paspindelhalsen. Anpassa skyddskapans (9) position till arbetsstegets krav och arretera skyddskapan (9) med arreteringskruven (12).

Stall in skyddskapan (9) sa att gnistor inte sprutas mot anvandaren.

Skyddskapa vid kapning

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Skyddskapan for kaping (18)/(17) monteras som skyddskapan for slipning med faskruv (9)ller skyddskapan for slipning med spannspak (8).

Använd alltid skyddskapan for kaping (18)/(17)eller skyddskapan for slipning (9)/(8) tillsammans med locket for kaping (19).

Lock for kapning

Montera locket for kapning (19) pa skyddskapan for slipning (8)/(9) (se bild D/G): svang tillbaka spaken (①). Satt locket (19) pa skyddskapan for slipning (8)/(9) (②). Tryck fast spaken pa skyddskapan igen (8)/(9) (③).

For demontering (se bild E/H) svanger du tillbaka spaken (0). Dra av locket (19) fran skyddskapan (8)/(9) (2).

Bortsugningskapa for kapning med styrlade

Satt utsugskapan for kapning med styrslade (34) pa spindelhalsen. Stall in positionen for utsugskapan (34) after arbetsproceduren och satt fast utsugskapan med faskruven.

På utsugskapan med styrläde (34) kan lamplig Bosch-dammsugare anslutas. Satt sugslangen med utsugsadaptern i avsedd anslutting pÅ utsugskapan.

Observera: frictionen som uppSTAR pRund av dammet i sugslangen och i tillbehoret vid utsugning orsakar en elektrostatisk laddning som anvandaren kan uppfatta som statisk urladdning (beroende pa omgivningsfaktorer och fysiologiskt tillstand). Bosch rekommenderi allmanhet anvandning av en antistatisk sugslang (tilbehor) for utsug av fert damn och torra material.

Handskydd

Vid arbete med gummisliprondell (27) ell er med koppborste/konformad borste/diamant-borrkronasa handskydd (26) alltid anvandas.

Fäst handskyddet (26) med stöhandtaget (5)/(6).

Använd endast elverktyget med stöhandtaget (5)/ (6).
Använd inte elverktyget om stödhandtaget (5)/(6) ar skadat. Gör inga andringar på stödhandtaget (5)/(6).

Vibration

Det vibrationsdampende stodhandtaget (6) mojiggor ett vibrationsreducerat och darmed ett

mer bekvamct och sakert arbete.

Montera slipverktyg

Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.
Ror inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Observera: set till att medfoljande spannflans (35) ar korrekt monterad enigt bild C.

Se till att O-ringen (36) inte ar skadad och att den ar korrekt monterad enligt bild C. Byt ut O-ringen (36) om den ar skadad.

Observera: Vi rekommender använding av snabbspannmutter (16). Vid använding av spannmuttern (15)kommen en nagot större kraft att kravas for att lossa spannmuttern.

Rengör slipspindeln (25) och alla delar som ska monteras.
For att spanna och lossa slipverktygen trycker du pa spindelläsknappen (1) for att arretera slipspindeln.

Tryck ned spindellasknappen endast nar slipspindeln star stilla. Iannat fall kan elverktyget skadas.

Slip-/kapningssskiva

Beakta slipverktygets matt. Haldiametern maste passa till uptagningsflansen. Anvand inga adaptrar aller reduceringsdilar.

Var vid användingen av diamant-kapningsskivor noga med att vridriktningspilen pa diamant-kapningsskivan och elverktygets vridiktning (se vridriktningspilen pa kapslingen) stammer overens.

Monteringens ordningsfoljd framgår av grafiksidan.

For infasting av slip/kapskivan skruva upp spannmuttern (15) och dra sedan fast den med tvastiftsnyckeln.

▶ Kontrollera after montering och före start av slipverktyget att det monterats på rätt satt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet aller andar delar.

Snabbspanningsmutter SDS-e/ie

For enkelt byte av slipverktyg utan att anvanda ytterligare verktyg kan du anvanda snabbspanningsmuttern (16) istallet for spannmuttern (15).
Snabbspanningsmuttern (16) fär endast användas for slip- och kapskivor.

106 | Svensk

Använd endast en felfri, oskadad snabbspannmutter (16).

Var vid paskruvningen uppmärksam pa att snabbspanningsmutterns (16) textforsedda sida inte pekar mot slipskivan. Pilen skall vara riktad mot indexmarkt (37).

Tryck pa spindellasknappen (1) for att arretera slipspindeln. For att dra at spindelspannmuttern skruvar du slipskivan kraftigt medurs.

En korrekt fAst och oskadad snabbspanningsmutter kan du lossa genom att vrida den rafflade ringen moturs for hand. Lossa aldrig en atdragen snabbspanningsmutter med en tang, utan anvands

kombinyckeln. Satt an kombinyckeln pa det satt som visas pa bilden.

Tillatna slipverktyg

Beakta darfot det tillatna varvtalet resp. periferihastigheten pa slipverktygets etikett.

max. [mm] [mm] [°]
Dbsda [v/ min]						[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadigt. Beroring erler inanding av dammet kan orsaka allergiska reaktioner och/eller andningsbesvar hos anvandaren ell personer som uppehaller sig i narhen.
Vissa damm fran ek ull bok anses vara cancerogena, speicielt d i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast ykesman far bearbeta asbesthaltigt material.
- Använd om möjigt en für materialet lamplig dammutsugning.
- Se till att arbetsplatsen ar vãl ventilerad.
-VirekommendererettandningsskyddifilterklassP2.
Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.
Undvik dammanhopning pa arbetsplatsen. Damm kan latt sjalvantandas.

Demontera/montera dammfilter

Demontera dammfiltret (4) om det ar forbrukat, komplettemed skruvarna enlgit bild A. Montera ett nytt dammfiter enlgit bild B.

Vid montering av dammfiltret (4), anvand endast originalskruvarna for att undvika att elektroniken skadas.

Drift

Belasta inte elverktyget sa mycket att det stannar.
Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Var forsiktig vid sparring i barande vaggar. Se avsnittet "Information om statiken".
Spann upp arbetsstycket, sāvida det inte ligger sākert på grund av sin egnvikt.
Om elverktyget anvants under hog belastning, lát det gà nagra minuter pa tomgäng for avkylning av tillsatsverktyget.
Elverktyget far inte anvandas med ett kapbord.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Anmärkning: Dra ut stickkontakten ur urtaget nar den inte langre används. Elverktyget har en liters stromforbruinking i avstängt skick vid isatt nätstickkontakt och befintlig natspanning.

Arbetsanvisningar

Skrubbning

Använd alltid skyddskapa for slipning (8)/(9).
Använd aldrig kapskivor für skrubbnig.
Vid skrubbsliping kan skyddskapan for kapning (17)/(18) aller skyddskapan for slipning (8)/(9) med monterat lock for kapning (19) stota mot arbetsstychet vilket leder till forlust av kontrollen over verktyget.

Med en ställvinkel på 30^ till 40^ fär du det bösta resultatet vid skrubnbing. Flytta elverktyget med mättfullt tryck fram och tillbaka. Dä blir materialet inte for varmt, missfargas inte, och det blir inga repor.

Vid använding av bundna skivor som ar tillatna bade for kapning och slipning maste skyddskapan for kapning (17)/(18) resp. skyddskapan for slipning (8)/(9) med monterat lock for kapning (19) anvandas.

Ytslipning med solfjaderslipskiva

Anvand alltid skyddskapa for slipning (8)/(9) vid slipning med solfjaderslipskiva.

Med solfjaderslipskivan (tillbehör) kan ochsvaldya ytor och profiler bearbetas. Solfjadersslipskivor har en avsevart langre livslängd, lagre bullerniva och lagre sliptemperaturer an konventionella slipskivor.

Ytslipning med sliprondell

Montera alltid handskyddet (26) vid arbeten med gummisliptallriken (27).

Slipning med sliprondell kan goras utan skyddskapa. Monteringens ordningsfoljd framgjar av grafiksidan. Skruva fast rundmuttern (29) och spann den med tvastiftsnyckeln.

Koppborste/skivborste/konformad borste

Anvand alltid skyddskapan for slipning (8)/(9)vid borstning med skivborste. Borstning med kopporste/konformad borste kan gorasutan skyddskapa.
Montera alltid handskyddet (26) med koppborste ell er konformad borste.
Borsten pa skivborsten kan fastna i skyddskapan och g av om max. tillatna mtt for skivborstarna overskrids.

Monteringens ordningsfoljd framgår av grafiksidan.
Koppborsten/den konformade borsten/skivborsten skag att skruva sā langt på slipspindeln sa att den ligger an fast mot slipspendelfländsen i slutet av slipspindelgangningen.
Spann fast koppborsten/den konformade borsten/skivborsten med en gaffelnyckel.

For att fasta skivborsten med diameter 22,22 mm sätter du fästflänsen (35) pá slipspindeln (25), skruva fast rundmuttern (29) och drar at den med kombinyckeln.

Kapning av metall

Vid kapning av metall med bundna kapskivor ell er med diamant-kapskivor, anvand alltid skyddskapan for kapning (17)/(18) resp. skyddskapan for slipning (8)/(9) med monterat lock for kapning (19).
Vid använding av skyddskapan for slipning (8)/(9) for kapning med bundna kapskivor foreligger en ökad risk for gnistor och partiklar somt skivfragment vid skivbrott.

Arbeta med mättfull frammatning vid kapning, som ar anpassad till materialet. Utöva inget tryck på kapningssskivan och forvrid och oscillera den inte.

Bromsa inte in den utgående kapningssskivan genom att trycka emot på sidan.

Elverktyget maste alltid foras med motrotation. Annars foreligger risk for att den trycks ut ur kapingen okontrollerat. Vid kapning av profiler och fyrkantsor ar det bast att satta an där diametern ar som minst.

Kapning av sten

Vid kapning av sten med bundna kapskivor erler med diamantkapskivor, anvand alltid utsugskapan for kapning med styrlade (34)ller skyddskapa for kapning (17)/(18) erler skyddskapan for slipning (8)/ (9) med monterat lock for kapning (19).
Vid kapning i sten bör ent tillräckligt god dammutsugning anordnas.
Bär dammskyddsmask.
Elverkyget fär endast användas for torrkapning/ torrslipning.
Vid använding av skyddskapan for kapning (17)/ (18), skyddskapan for slipning (8)/(9) eller skyddskapan for slipning (8)/(9) med monterat lock for kapning (19) vid kapning och slipning i betong erler murverk foreligger en ökad risk fordammbelastning samt en ökad risk att fforlora kontrollen over elverktyget, vilket kan leda till rekyl.

Anvand for kapning av stenmaterial lampligast en diamantkapskiva.

Vid använding av utsugskapan for kapning med styrsläde (34) sā skall dammsugaren for bortsugning av stendamm vara tillaten. Bosch har lampliga dammsugare i sitt sortiment.

Satt på elverktyget och satt det med den främre delen av styrskenan pa arbetssstycket. Skjut elverktyget med jämna drag som ar anpassade after materialet.

Vid kaping av specielt hårda material, t.ex. speielt hard betong med hög kiselhalt sā kan diamant-kapningssskivan overhettas och därmed skadas. En gnistkrans som gär runt diamantkapningssskivan indikerar detta.

Avbryt i detta fall kapingen och lat diamantkapningssskivan gänkortidpahogsta varvatalomgangforatt kyla den.

Om avverkningsgraden avtar markbart och en gnistbildning syns runtom sa ar det ett tecken pa att diamantkapningsskivan blivit slo. Du kan slipsa den igen genom att gora korta snitt i ett abrasivt material, t.ex. kalksandsten.

Kapning av andra material

Vid kapning av andra material som plast, kompositmaterial osv. med bundna kapskivor erer Carbide Multi Wheel-kapskivor, anvand alltid skyddskapan for kapning (17)/(18) erer skyddskapan for slipning (8)/(9) med monterat lock for kapning (19). Genom anvanding av utsugskapa med styrlade (34) far du en bättre dammutsugning.

Arbeta med diamantborrkrona

Använd endast diamantborrkronor für torrborrning.
Montera alltid handskyddet (26) for arbete med diamantborrkrona.

Satt inte diamantborrkronan parallellt på arbetsstycket. Stick in det snett och med cirklande rorelser. Darmed farr du en optimal kylning och en langre hallbarhet hos diamantborrkronan.

Information on statiken

För skáror i barande väggar foreligger ladsspecifika regler. Dessa foreskrifter skall iakttas. Rädgor innan arbetet med ansvariga statiker, arkitekter aller den ansvariga byggledningen.

Driftstart

Kontrollera natspaffening! Kontrollera att stromkallans spanning overensstammer med uppgifterna pa elverktygets typskylt.

Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lamplig spanningsreglering med startströmsforstärkning kan prestanda reduceras eller sökan det elverktyget bete sig otypiskt vid start.

Kontrollera lampligheten hos generatorn, framfor allt vad galler natspanning och frekvens.

Häll i elverktyget endast i de isolerade greppytorna och i stödhandtaget. Insatsverktyget kan träffa dolda elledninger erller den egna nätkabeln. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning och leda till elstöt.

Slå på/stänga av

Brytaruforande med sparr

For att sla pa elverktyget trycker du forst pa/pavstrombrytaren (3) 1 och skjuter den sedan framat 2. Tryckdarefter in den och hall den intryckt 3.

For att sparra den intryckta pa-/av-strombrytaren (3) skjuter du pa-/av-strombrytaren (3)ytterligare framat 4.

For att stanga av elverktyget slapper du pa-/av-strombrytaren (3),ller om den ar sparrad,tryck kort pa pa-/av-strombrytaren (3) och slapp den igen.

Brytarutforandeutan sparr

For att sla pa elverktyget trycker du forst pa/pavstrombrytaren (3) 1 och skjuter den sedan framat. Tryckdarefter in den och hall den intryckt.

For att stanga av elverktyget slapper du pa-/avstrombrytaren (3).

Kontrollera slipverktygen innan användingen. Slipverktyget mäste vara felfritt monterat och kunna rotera fritt. Utför en testkörning på minst 1 minututan belastning. Använd inte slipverktyg som ar skadade, ojemna eller som vibrarar. Skadade slipverktyg kan gå sönder och orsaka skador.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena for bra och säkert arbete.
Vid extrema användningsforhällanden bör du om möjglit alltid använda en bortsugningsanlaggning. Renblas ventilationsöppningarna ota och forkoppla en jordfelsbrytare (PRCD). Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsolering kan försämras.

Lagra och hantera tillbehoret med omsorg.

Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktoriserad serviceverkstad for Bosch elverktyg.

Kundtjänst och applikationsradgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdilar. Explosionsrittingar och informationer om reservdilar hitter du ocksä under:

www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.
Ange alltid vid forfragnigar och reservdelsbestallninger det 10-siffriga produktnumret som finns pa produits typskylt

Svenska

Elverktyg, tillbehör och forpackning skaa omhandertas pa miljövanligt satt for atervinning.

Släng inte elverktyg bland hushállsavfallet!

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador pa halsa och miljo pa grund av potentiellt fariga ämn.

Norsk

Bruk bare diamantborekroner for torboring.
Monter alltid händbeskyttelsen när du skal arbeide med diamantborekroner (26).

Ikke sett diamantborekronen parallelt pa emnet. Sett den skratt i emnet, i roterende bevegelser. Demed oppnár du en optimal kjøling og lengre levetid for diamantborekronen.
