| Produkttype | Batteridrevet blåser/støvsuger |
| Merke | AL-KO |
| Modell | LBV 4090 |
| Strømforsyning | Litium-ion-batteri 40 V maks (ikke inkludert) |
| Kompatibel batterikapasitet | 4 Ah (ref. 113280) eller 5 Ah (ref. 113524) |
| Driftsmoduser | Blåsing og suging |
| Variabel blåsehastighet | Ja, med roterende bryter |
| Oppsamlingssekk | Ja, med glidelås |
| Transportsele | Ja, justerbar |
| Bærehjul | Ja, hjulpar |
| Lydtrykknivå (målt/garantert) | 99,5 dB(A) / 102 dB(A) |
| Batteritype | Litium-ion |
| Kompatibel lader | Ref. 113281 (ikke inkludert) |
| Bruk | Privat, utendørs |
| Sikkerhetsinnretninger | Beskyttelsesgitter, motorstopp, sprutbeskyttelse |
| Vekt (estimert) | Omtrent 4,5 kg (uten batteri) |
| Mål (L x B x H) | Ikke spesifisert |
| Leveringsinnhold | Grunnapparat, sugestuss, blåsetut med flat dyse, oppsamlingssekk, sele, hjulpar, låseskrue, bruksanvisning |
| Anbefalt vedlikehold | Rengjør etter hver bruk, kontroller sikkerhetsinnretninger |
| Garanti | Lovfestet garanti mot produksjonsfeil |
Ofte stilte spørsmål - LBV 4090 AL-KO
Brukerspørsmål om LBV 4090 AL-KO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Blåser i PDF-format gratis! Finn veiledningen din LBV 4090 - AL-KO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. LBV 4090 av merket AL-KO.
BRUKSANVISNING LBV 4090 AL-KO
1.2 Symboler og signalord ......252
2 Produktbeskrivelse 252
4.5 Placering og indstilling af bæresele (option) (06).... 262
4.6 Indstilling af forreste greb (07) ......262
5 Ibrugtagning.... 262
7 Service og vedligeholdelse......265
7.1 Vedligeholdelsesplan....265
1.2 Symboler og signalord
FARE!
Eksplosions- og brandfare
■ Sluk for apparatet og reducer motorens omdrejningstal
I batteriskinnen:
Pluspol
Minuspol
■ Massetilslutning
Forreste greb:
Symbol Betydning
- Tag altid apparatet fra strømmen, dvs. fjern de løse batterier (normale og genopladelige):
Vedligeholdelse og opbevaring
- Åbn, demonter eller adskil ikke batteriet. Der er fare for elektrisk stød og kortslutning.
4.5 Placering og indstilling af bæresele (option) (06)
Eksplosions- og brandfare
7.1 Vedligeholdelsesplan
Yderligere henvisninger til transport og forsendelse
Fare for eksplosioner og brand!
Arbete med blåsdrift (13)
ANMÄRKNING
Fränkoppla redskapet (12)
1.2 Tegnforklaringer og signalord .....290
2 Produktbeskrivelse 290
2.1 Tiltenkt bruk.... 290
2.2 Mulig og påregnelig feil bruk ...... 290
2.3 Restrisiko ....290
3.1.1 Sikkerhet på arbeidsplassen ..... 294
3.1.2 Sikkerhet for personer, dyr og ei- endom.... 295
3.1.3 Maskinsikkerhet.... 295

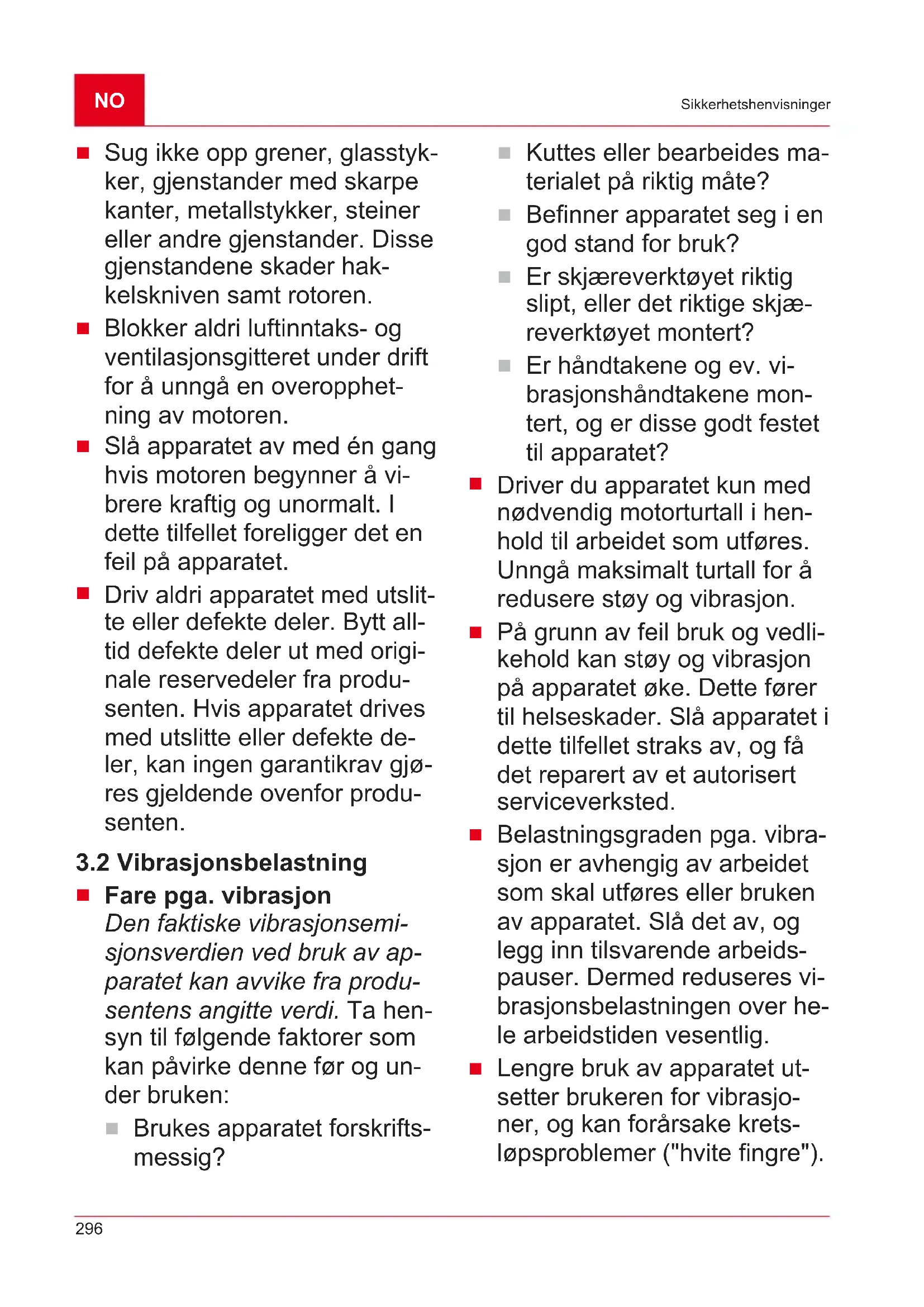

3.2 Vibrasjonsbelastning 296
3.3 Sikkerhetsanvisninger for batteriet..... 297
3.4 Sikkerhetsanvisninger for laderen..... 299
4 Montering.... 300
4.1 Sette sammen blåse- og sugerør (02) 300
4.2 Sette på hjulsett (03) 300
4.3 Feste blåse-/sugerør-kombinasjonen på basismaskinen (04) 300
4.4 Feste oppsamlingssekk (05) ...... 300
4.5 Sette på og justere bæresele (ekstra- utstyr) (06).... 300
4.6 Stille inn fremre håndtak (07) ...... 300
5 Igangsetting 300
5.1 Lade batteriet (08).... 300
6 Betjening.... 301
6.1 Registrere ladetilstanden til batteriet (09).... 301
6.2 Sette inn og ta ut batteriet (10) ......301
6.3 Stille inn blåse- eller sugedrift (11) .....301
6.4 Slå apparatet av/på samt drift (12 14) 301
6.5 Tømme oppsamlingssekk (15) ......302
7 Vedlikehold og pleie ....303
7.1 Vedlikeholdsplan ....303
8 Feilsøking....303
9 transport 304
10 Oppbevaring....305
10.1 Lagring av maskinen ....305
10.2 Oppbevaring av batteri og lader .....305
11 Avfallshändtering....305
14 Oversettelse av original EU-/EC-sam- svarserklæring....307
1 OM DENNE BRUKSANVISNINGEN
Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
1.1 Symboler på tittelsiden
Symbol Betydning
Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
Bruksanvisning
Symbol Betydning
Händter li-ion-batterier forsiktig! Spesielt overhold merknadene for transport, lagring og deponering i denne bruksanvisningen.
1.2 Tegnforklaringer og signalord
FARE!
Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
FORSIKTIG!
Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.
2 PRODUKTBESKRIVELSE
2.1 Tiltenkt bruk
Dette apparatet kan brukes til å
blåse bort og samle opp løv, gress, smuss og søppel.
■ Suge opp løv og gress.
Det må bare arbeides med apparatet når det er fullstendig montert.
Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, såvel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke lenger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert an-svar for skader som påføres brukeren eller tredje-part.
2.2 Mulig og påregnelig feil bruk
Apparatet er ikke egnet til økonomisk virksomhet i offentlige parker, sportsanlegg, jord- eller skogbruk.
FARE!
Eksplosjons- og brannfare
Oppsugede eksplosive og antennelige produkter, varm aske, forbrenningsrester uten åpen flamme eller glødende sigaretter fører til umiddelbar eksplosjons- og brannfare.
Sug ikke opp produkter som nevnt over eller liknende.
FORSIKTIG!
Fare for personskader og materielle skader
Den sterke luftstrålen til apparatet samt støyen kan føre til skader og panikk hos personer og dyr. Dyr kan få panikk, og dermed påføres ytterligere skader. Den sterke støyen kan føre til hørselskader.
■ Bruk kun maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
Sug ikke opp smådyr.
- Hold sikkerhetsavstand, eller slå av maskinen när du nærmer deg personer eller dyr.
Ikke bruk apparatet i nærheten av sykehus, aldershjem eller liknende institusjoner.
ADVARSEL!
Fare for skader på apparatet
Oppsugede væsker, grener, glasskår, skarpkantede gjenstander, metallstykker, steiner eller andre gjenstander skader apparatets komponenter. Vått løv eller gress blokkerer apparatet.
Sug ikke opp gjenstander som nevnt over eller liknende.
Sug ikke opp væsker eller vått løv eller gress.
2.3 Restrisiko
Også ved forskriftsmessig bruk av maskinen finnes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon
kan følgende potensielle farer avledes alt etter bruk:
■ Utslyngning av kuttmaterialer, jord og små steiner.
Innånding av kuttmaterialpartikler när det ikke brukes åndedrettsvern.
Hørselsskader när det ikke brukes hørselsvern.
Kroppsskader på grunn av hånd-arm-vibrasjoner när apparatet brukes over lengre tid, eller ikke vedlikeholdes slik det angitt.
Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.
Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelse-sanordninger ut av funksjon.
2.5 Symboler på maskinen
2.5.1 Sikkerhetsmerker
Symbol Betydning
Vær spesielt forsiktig ved håndtering!
Les bruksanvisningen før driften settes i gang!
Fare pga. gjenstander som kastes ut!
Fare som følge av roterende deler.
Les bruksanvisningen før vedlike-holdsarbeider.
Bruk vernebriller og hørselsvern!
Beskytt apparatet mot regn og fukt!
2.5.2 Betjeningsmerker
Symbol Betydning
På dreiebryteren:
sugedrift
blåsedrift
■ veksle mellom suge- og blåse-drift
På dreiebryteren (på/av og motorturtall):
■ Slå apparatet på og øk motor-turtallet
Slå apparatet av og reduser motorturtallet
På batteriskinnen:
plusspol
minuspol
jordtilkobling
Fremre håndtak:
■ uttrekk av ringen for å läse opp det fremre håndtaket

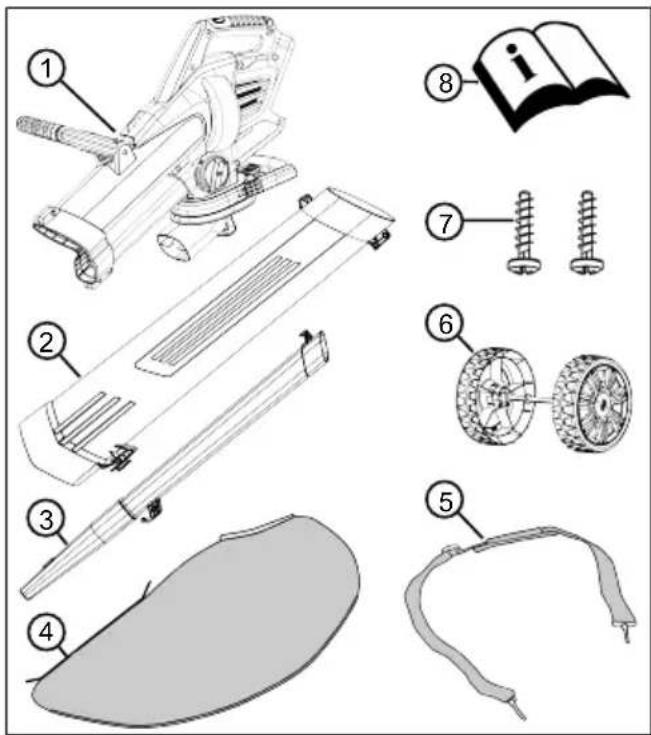

2.6 Leveransens omfang
Leveransens omfang omfatter posisjonene som her ramses opp. Sjekk om alle posisjonene er omfattet:
| 1 Basismaskin |
| 2 Sugerør |
| 3 Blåserør med flatdyse |
| 4 Oppsamlingssekk |
| 5 Bæresele |
| 6 Hjulsett (2 støttehjul med aksel) |
| 7 Sikringsskruer i pose (2 x, festet på su-gerøret) |
| 8 Bruksanvisning |
MERK
Batteri og lader er ikke med i leveringsomfanget, og må derfor kjøpes i tillegg.
Lithium-ionbatteri 40 V maks., 4 Ah
Best.-nr. batteri 113280, best.-nr. lader 113281
Lithium-ionbatteri 40 V maks., 5 Ah
Best.-nr. batteri 113524, best.-nr. lader 113281
2.7 Produktoversikt (01)
Produktoversikten gir en oversikt over apparatet.
Nr. Komponent
| 01 / 1 Bakre håndtak |
| 01 / 2 Dreiebryter (på/av og motorturtall) |
| 01 / 3 Driftsmodusbryter |
| 01 / 4 Bæresele |
| 01 / 5 Fremre håndtak |
| 01 / 6 Sugerør |
| 01 / 7 Støttehjul |
| 01 / 8 Blåserør |
| 01 / 9 Oppsamlingssekk |
| 01 / 10 Transporthåndtak på oppsamlingssekk |
| 01 / 11 Batteri* |
| 01 / 12 Lader* |
Livsfare og fare for de alvorligste per- sonskader!
Alle medfølgende dokumenter må oppbevares for fremtidig bruk.
3.1 Sikkerhetshenvisninger for batteridrevet løvblåser
Operatør
■ Les nøye gjennom disse sikkerhetshenvisningene. Gjør deg kjent med betjenings- og
innstillingselementene og riktig bruk av apparatet.
Dette apparatet kan brukes av barn fra 8 år og eldre, samt av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller av personer som mangler erfaring og kunnskap, når de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det. Barn må ikke leke med det apparatet. Rengjøring og vedlikehold av brukeren skal ikke utføres av barn uten at det holdes oppsyn med dem.
■ Personer med meget sterke og kompliserte begrensninger kan ha behov som går utover de anvisningene som her beskrives.
- Aldri la barn eller andre som ikke er kjent med disse anvisningene få bruke apparatet. Nasjonale forskrifter begrenser kanskje brukerens alder.
Ikke bruk apparatet hvis du er under påvirkning av alkohol, narkotika eller medisiner.
■ Brukeren er selv ansvarlig for ulykker hvor andre personer eller utstyr er involvert.
Forberedelse
- Kontroller alltid før drift om verneinnretninger og -deksler er skadet, mangler eller satt på feil. Skadde verneinnretninger og -deksler må erstattes, manglende verneinnretninger og -deksler skal settes riktig på.
■ Ta aldri apparatet i bruk mens personer, spesielt barn og husdyr, befinner seg i umiddelbar nærhet.
Før arbeidet skal du fjerne farlige gjenstander fra arbeidsområdet, f.eks. grener, glass- og metallgjenstander, steiner.
Drift
■ Bruk alltid vernebriller og fast-sittende sko når du arbeider med apparatet.
- Arbeid ikke med apparatet under dårlig værforhold, spesielt under lyn og torden.
■ Bruk apparatet bare i dagslys eller med godt kunstig lys.
■ Bruk apparatet aldri når verneinnretninger og -deksler er skadet eller mangler.
Koble apparatet fra strømfor-syningen, dvs. fjern uttakbare batteripakker eller batterier:
■ alltid før apparatet blir etterlatt uten oppsyn
■ før fjerning av blokkeringer
■ før apparatet kontrolleres, rengjøres eller det gjøres arbeid på det
■ alltid hvis apparatet begynner å vibrere uventet
- Kontroller alltid at ventilasjonsåpningene på apparatet er frie for fremmedlegemer.
- Etter kontakt med farlige gjenstander og fremmedlegemer skal du se etter skader på apparatet. Få apparatet reparert hvis det er skadet.
Vedlikehold og oppbevaring
Koble apparatet fra strømfor-syningen, dvs. trekk evt. ut strømstøpselet, sett på inn-koblingssperren, fjern uttakbare batteripakker eller batterier, før det utføres vedlikeholds- og rengjøringsarbeider.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
■ Bruk bare reserve- og tilbehørsdeler anbefalt av produ-senten.
- Kontroller og vedlikehold apparatet regelmessig. Apparatet må bare repareres av et AL-KO serviceverksted.
■ Oppbevar apparatet utenfor barnas rekkevidde när det ikke er i bruk.
3.1.1 Sikkerhet på arbeidsplassen
■ Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.
Fjern farlige produkter og gjenstander fra arbeidsområdet før arbeidet begynner, f.eks. eksplosive og lett antennelige produkter, varm aske, brannrester, glødende sigaretter, grener, glasskår, gjenstander med skarpe kanter, metallstykker, steiner.
- Driv maskinen bare på fast og jevnt underlag, og ikke i skråninger.
■ Vær oppmerksom på stabilitet.
- Beveg deg forsiktig og langsomt under arbeidet. Ikke løp. Vær oppmerksom på hindringer.
Arbeide i skråninger:
- Arbeid aldri i glatt bakke eller skråning.
■ Pass på at du alltid står stødig. - Blås alltid løv langs bakken.
- Arbeid aldri i oppoverbakke.
3.1.2 Sikkerhet for personer, dyr og eiendom
■ Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
■ Du er ansvarlig for ulykker og farer for andre personer eller din eiendom.
Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
- Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen når du nærmer deg personer eller dyr.
■ Rett aldri blåserøret mot tilskuer eller dyr.
■ Blås aldri avfall i retning av tilskuere eller husdyr.
- Hold øyne og ører på avstand fra sugeåpningen under drift.
■ Ta aldri i innsugings- og ventilasjonsgitrene när motoren går. Det kan oppstå skader pga. roterende apparatdeler.
Slå alltid av apparatet när det ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbeider.
■ Slå apparatet straks av ved ulykker for å unngå videre skader på personer eller eiendom.
- Driv aldri apparatet med utslitte eller defekte deler. Slitte eller defekte apparatdeler kan føre til alvorlige personskader.
■ Oppbevar elektroverktøy util-gjengelig for barn.
■ Slå apparatet av før kryssing av grusveier.
■ Legg ikke apparatet ned på grus mens det er i gang.
3.1.3 Maskinsikkerhet
Sug ikke opp grener, glasstykker, gjenstander med skarpe kanter, metallstykker, steiner eller andre gjenstander. Disse gjenstandene skader hak-kelskniven samt rotoren.
■ Blokker aldri luftinntaks- og ventilasjonsgitteret under drift for å unngå en overopphetning av motoren.
■ Slå apparatet av med én gang hvis motoren begynner å vi- brere kraftig og unormalt. I dette tilfellet foreligger det en feil på apparatet.
- Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med originale reservedeler fra produ-senten. Hvis apparatet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produ-senten.
3.2 Vibrasjonsbelastning
■ Fare pga. vibrasjon
Den faktiske vibrasjonsemi-sjonsverdien ved bruk av apparatet kan avvike fra produ-sentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:
■ Brukes apparatet forskriftsmessig?
-
Kuttes eller bearbeides materialet på riktig måte?
■ Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæ-reverktøyet montert?
Er håndtakene og ev. vi-brasjonshåndtakene mon-tert, og er disse godt festet til apparatet? -
Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted. - Belastningsgraden pga. vibrasjon er avhengig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeidspauser. Dermed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
■ Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløpsproblemer ("hvite fingre").
For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved la-ve temperaturer øker faren.
■ Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, av-bryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau-ser kan det oppstå et hånd-arm-vibrasjonssyndrom.
Minimer risikoen for å bli ut-satt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
■ Hvis apparatet brukes hyppig, kontakt forhandler for å an-
skaffe deg antivibrasjonstilbehør (f.eks. håndtak).
- Unngå å arbeide med apparatet ved temperaturer under 10 °C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.
3.3 Sikkerhetsanvisninger for batteriet
Dette avsnittet nevner alle grunnleggende sikkerhetshen-visningene som skal følges ved bruk av batteriet. Les alle anvis- ningene!
Fjern batteripakken før alle arbeider på elektroverktøyet (f.eks. vedlikehold, verk-tøyskift), før transport og før lagring av elektroverktøyet.
■ Bruk batteriet bare forskriftsmessig, dvs. for batteridrevne apparater fra AL-KO. Lad batteriet bare med angitt AL-KO-lader.
- Pakk et nytt batteri først ut av originalemballasjen när det skal brukes.
■ Batteriet lades helt opp før første gangs bruk, og bruk da alltid den angitte laderen. Overhold angivelsene i denne bruksanvisningen vedrørende opplading av batteriet.
- Driv ikke batteriet i eksplosjons- og brannfarlige omgivelser.
■ Utsett ikke batteriet for våte omgivelser eller fuktighet när det brukes i apparatet. - Beskytt batteriet mot varme, olje og ild slik at det ikke ska- des og det kan komme ut damp eller elektrolyttvæske. Det er fare for eksplosjon!
- Ikke utsett batteriet for støt eller kast.
■ Batteriet må ikke brukes tilsmusset eller vått. Før bruk av batteriet rengjør og tørk av batteriet med en tørr, ren klut. - Hold oppladde batterier som ikke er i bruk på avstand fra metallgjenstander for å unngå kortslutning (f.eks. binders, mynter, spiker, skruer). Bruk ikke spisse gjenstander til å håndtere batteripakken (f.eks. skrutrekker). Hvis en intern kortslutning da oppstår, kan det føre til brann eller eksplosjon av batteripakken.
Ikke åpne, ødelegg eller de- monter batteriet. Det er fare for strømstøt og kortslutning. - Ved ufagmessig bruk og ska- det batteri kan det komme ut damp og elektrolyttvæske. Rommet skal luftes tilstrekke-
lig, og ved plager skal lege oppsøkes.
Hvis du kommer i kontakt med elektrolyttvæske, vask den grundig av og skyll øyne straks med rikelige mengder vann. Oppsøk deretter lege.
■ Dette batteriet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan batteriet skal brukes av denne. Uautoriserte personer er f.eks.:
■ Personer (inklusive barn) med begrensede fysiske, sensoriske eller mentale evner.
■ Personer med manglende erfaring og/eller kunnskap om batteriet.
■ Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med batteriet.
- Batteriet må ikke bli stående i laderen hele tiden. Ta batteriet ut av laderen ved lengre oppbevaring.
■ Fjern batteriet fra apparatene när disse ikke lenger skal brukes.
Tørk av batteriet som skal lagres, og oppbevar det på et lukket sted. Beskytt batteriet mot varme og direkte sollys. Uvedkommende personer og barn må ikke ha adgang til batteriet.
Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av laderen. Les alle anvisningene!
■ Bruk laderen bare forskriftsmessig, dvs. til lading av det angitte batteriet. Kun originale batterier fra AL-KO skal lades i laderen.
Før bruk skal hele laderen, spesielt nettkabel og batterisporet, kontrolleres for skader. Laderen må bare brukes i feilfri tilstand.
- Driv ikke laderen i eksplosjons- og brannfarlige omgivelser.
- Driv laderen kun innendørs, og utsett den ikke for våte omgivelser eller fuktighet.
Still alltid laderen opp på et godt ventilert sted på et underlag som ikke er brennbart, ettersom laderen blir varm un-
Før laderen kobles til, forsikre deg om at nettspenningen som angis under tekniske data tilsvarer den tilgjengelige spenningen.
■ Bruk bare nettkabelen til til-kobling av laderen, ikke til andre apparater. Bær ikke lade-ren ved å holde i nettkabelen. Trekk ikke strømstøpslet ut av stikkontakten ved å trekke i nettkabelen.
- Beskytt nettkabelen mot varme, olje og skarpe kanter slik at den ikke påføres skader.
Laderen og batteriet må ikke brukes tilsmusset eller våt. Før bruk rengjør og tørk av la-deren og batteriet.
- Ikke åpne lader eller batteri. Det er fare for strømstøt og kortslutning.
For din egen sikkerhets skyld må du sørge for at laderen kun blir reparert av kvalifiserte fagfolk og at det kun blir brukt originale reservedeler.
Tørk av laderen som ikke brukes, og oppbevar dem på et lukket sted. Uvedkommende personer og barn må ikke ha adgang til laderen.
4 MONTERING
ADVARSEL!
Fare på grunn av ufullstendig montering!
Å drive en ufullstendig montert maskin kan føre til alvorlige personskader.
■ Bruk maskinen kun när den er fullstendig montert!
Batteriet skal først settes i maskinen när den er fullstendig montert!
Før innkobling kontrolleres alle sikkerhets- og beskyttelsesanordninger, for å se at de er på plass og fungerer!
4.1 Sette sammen blåse- og sugerør (02)
Blåse- og sugerøret må først kombineres med hverandre. Flatdysen (02/1) til blåserøret og sugeåpningen (02/2) til sugerøret må peke i samme retning.
- Blåserøret settes på sugerøret som følger:
Føringsplaten (02/3) i metall til blåserøret og føringen (02/4) til sugerøret må stå overfor hverandre.
Kroken (02/5) til blåserøret og mothaken (02/6) til sugerøret må stå overfor hverandre.
- Skyv blåse- og sugerøret mot hverandre til de går i lås (02/a).
4.2 Sette på hjulsett (03)
- Sett hjulsettet (03/1) på lageret (03/2) til det går i lås (03/a).
4.3 Feste blåse-/sugerør-kombinasjonen på basismaskinen (04)
- Sett blåse-/sugerøret (04/1) til anslag på basismaskinen (04/a), og hold fast.
- Sett i første låseskrue (04/2), og skru løst inn.
- Sett i andre låseskrue (04/3), og skru inn løst.
- Skru fast begge låseskruene.
4.4 Feste oppsamlingssekk (05)
- Sett transporthåndtaket (05/1) til oppsamlingssekken (05/2) på utkaststussen (05/3) (05/a).
- Skyv transporthåndtaket helt opp til kroken (05/4) på transporthåndtaket og kroken (05/5) går i lås på basismaskinen.
Merk: Du kan ta oppsamlingssekken av igjen ved å trykke på utløsertungen (05/6).
- De to øynene til oppsamlingssekken henges inn i krokene (05/7) på blåserøret.
4.5 Sette på og justere bæresele (ekstrautstyr) (06)
- Sett på bæresele:
Innrett bæreselen (06/1) slik på apparatet at spennen (06/2) befinner seg foran på operatøren og skulderpolstringen (06/3) på skulderen til operatøren.
■ Hekt karabinkrokene (06/4) til bæreselen i øynene (06/5) på basismaskinen.
- Juster lengden på bæreselen:
Heng hele apparatet på bæreselen over skulderen. Spennen må befinne seg foran på operatøren og skulderpolstringen på skuldrene.
■ Skyv spennen til støttehjulene berører bakken.
4.6 Stille inn fremre håndtak (07)
- Trekk ut ringen (07/1) (07/a).
- Sving det fremre håndtaket (07/2) i ønsket posisjon (07/b).
5 IGANGSETTING
5.1 Lade batteriet (08)
FORSIKTIG!
Brannfare ved lading!
På grunn av oppvarming av laderen er det fare for brann när den settes på lett antennelig underlag og när den ikke ventileres tilstrekkelig.
Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og lader.
Se:
Bruksanvisning 441630 "Li-ionbatteri B150 Li (B05-3640), B200 Li (B05-3650)"
Bruksanvisning 441633 "Lader C130 for Li-ionbatteri B150 Li (B05-3640), B200 Li (B05-3650)"
6 BETJENING
ADVARSEL!
Fare på grunn av ufullstendig montering!
Å drive en ufullstendig montert maskin kan føre til alvorlige personskader.
■ Bruk maskinen kun när den er fullstendig montert!
Batteriet skal først settes i maskinen när den er fullstendig montert!
Før innkobling kontrolleres alle sikkerhets- og beskyttelsesanordninger, for å se at de er på plass og fungerer!
6.1 Registrere ladetilstanden til batteriet (09)
På forsiden av batteriet finnes et betjeningsfelt med en trykknapp (09/1) og LED-ladetilstandsin-dikeringer (09/2 til 09/5).
-
Trykk på trykknappen (09/1). Ladetilstandsindikeringene lyser i henhold til batteriets ladetilstand.
-
Les av ladetilstanden:
| Lysende LED-er | Ladetilstanden til batteriet |
| Grønn (09/2) Batteriet er fulladet. | |
| Grønn (09/3) og (09/4) | Batteriet er ladet over 50 %. |
| Grønn (09/4) Batteriet er ladet mindre 50 %. | |
| Rød (09/5) Batteriet er fullstendig utladet, eller batteriet er blitt overopp-hetet/underkjølt. | |
6.2 Sette inn og ta ut batteriet (10)
Sette inn batteriet
- Skyv batteriet (10/1) på batteriskinnen (10/2) til det går i lås (10/a).
Trekk ut batteriet
-
Trykk og hold utløserknappen (10/3) inne.
-
Ta ut batteriet (10/b).
6.3 Stille inn blåse- eller sugedrift (11)
- Vri driftsmodusbryteren (11/1) til den går i lås på symbolet for ønsket driftsmodus (11/a):
blåsedrift (11/2)
sugedrift (11/3)
Arbeid ikke i motvind slik at du ikke skitner deg til og personer som står bak deg.
Slå på apparatet (12)
- Valgfritt: Heng apparatet over skuldrene, og innta en stabil posisjon.
- Vri dreiebryteren (12/1) kraftig forover for å skru på (12/a), og drei videre etter klikket (12/b) til ønsket blåse- eller sugehastighet oppnås.
Arbeide i blåsedrift (13)
MERK
Den beste blåseytelsen oppnås når apparatet ikke drives direkte på bakken, men litt på avstand fra bakken og helst med en flat vinkel.
-
Løft apparatet opp i fremre håndtak, og sving til venstre og høyre. Ved behov kan du hvile apparatet på støttehjulene.
-
Tilpass blåsehastigheten til materialet som skal blåses bort under arbeidet:
Lavt motorturtall for lett, tørt materiale, f.eks. spon, korn og smuss.
Middels motorturtall for materiale av middels størrelse og vekt, f.eks. tørt løv, plenklippeavfall
Høyt motorturtall for tungt eller vått materiale, f.eks. vått løv
Arbeide i sugedrift (14)
FARE!
Eksplosjons- og brannfare
Oppsugede eksplosive og antennelige produkter, varm aske, forbrenningsrester uten åpen flamme eller glødende sigaretter fører til umiddelbar eksplosjons- og brannfare.
Sug ikke opp produkter som nevnt over eller liknende.
ADVARSEL!
Fare for skader på apparatet
Oppsugede væsker, grener, glasskår, skarpkantede gjenstander, metallstykker, steiner eller andre gjenstander skader apparatets komponenter. Vått løv eller gress blokkerer apparatet.
Sug ikke opp gjenstander som nevnt over eller liknende.
Sug ikke opp væsker eller vått løv eller gress.
MERK
Den beste sugeeffekten oppnås når apparatet står direkte på bakken eller på hjulene og når apparatet drives i mest mulig steil vinkel på ca. 75 grader.
MERK
- Løft apparatet opp i fremre håndtak, og sving til venstre og høyre. Ved behov kan du hvile apparatet på støttehjulene.
-
Under arbeidet:
-
Driv apparatet med middels/høyt motor-turtall.
-
Hold sugeåpningen til sugerøret bare noen få centimeter over bakken.
Fyll ikke oppsamlingssekken fullstendig. Ved fullstendig fylt oppsamlingssekk reduseres sugeeffekten. -
Etter oppsuging av en farlig gjenstand:
■ Slå av apparatet med en gang.
■ Trekk ut batteriet.
Fjern gjenstanden fra apparatet samt tøm oppsamlingssekken (se Kapittel 6.5 "Tømme oppsamlingssekk (15)", side 302).
■ Kontroller om apparatet er påført skader.
Slå av apparatet (12)
- Vri dreiebryteren bakover (12/c) til du hører et klikk. Apparatet er slått av.
- Ved lengre driftsstans eller när apparatet ikke er under oppsyn:
■ Trekk ut batteriet (se Kapittel 6.2 "Sette inn og ta ut batteriet (10)", side 301).
Tøm oppsamlingssekken (se Kapittel 6.5 "Tømme oppsamlingssekk (15)", side 302).
6.5 Tømme oppsamlingssekk (15)
For å tømme oppsamlingssekken finnes det to muligheter.
En ved å legge ned apparatet:
- Slå apparatet av og legg det ned (se Kapittel 6.4 "Slå apparatet av/på samt drift (12 14)", side 301).
- Ta av oppsamlingssekken (15/1):
■ Hekt av begge øynene (15/2) til oppsamlingssekken fra krokene.
■ Trykk utløsertungen (15/3) ned.
■ Trykk transporthåndtaket (15/4) ned, og ta oppsamlingssekken av.
- På avfallsstedet: Åpne glidelåsen (15/5) til oppsamlingssekken, og tøm ut innholdet. Lukk glidelåsen igjen.
- Fest oppsamlingssekken på apparatet igjen (se Kapittel 4.4 "Feste oppsamlingssekk (05)", side 300).
Den andre muligheten er å gå med apparatet til avfallsstedet, og utføre følgende trinn:
- Slå av apparatet (se Kapittel 6.4 "Slå apparatet av/på samt drift (12 14)", side 301).
- På avfallsstedet: Åpne glidelåsen (15/5) til oppsamlingssekken, og tøm ut innholdet. Lukk glidelåsen igjen.
Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.
Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
7.1 Vedlikeholdsplan
Følgende anvisninger gjelder normale bruksforhold. Ved spesielle forhold, f.eks. spesielt lang arbeidstid daglig eller svært skittent arbeidsområde, må angitte vedlikeholdsintervaller reduseres tilsvarende.
Ved utskifting av deler skal det bare brukes originale reservedeler.
| Intervall Komponenter Arbeider som skal utføres | ||
| Før arbeidsstart | ■ Hele maskinen Visuell og tilstandskontroll | |
| ■ Betjeningselementer Funksjonskontroll | ||
| Etter det daglige arbeidet | ■ Hele maskinen Rengjøring | |
| ■ Oppsamlingssekk Rengjør og tørk hvis det er fuktig | ||
| Ved utilstrekkelig funksjon | ■ Dreiebryter Skift | |
| ■ Driftsmodusbryter Skift | ||
| Hvis defekt | ■ Alle apparatdeler Skift | |
| ■ Oppsamlingssekk Skift | ||
| ■ Sikkerhetsklebemerke Skift | ||
* Må bare utføres av forhandleren eller av et autorisert serviceverksted.
8 FEILS∅KING
FORSIKTIG!
Fare for personskader!
Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.
Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
| Feil Årsak Utbedring | ||
| Apparatet blåser eller suger ikke. | Blokkering i apparatet Fjern tilstoppingen. | |
| Motoren går ikke. Batteri er tomt. Lad opp batteri. | ||
| Batteriet mangler eller sitter ikke korrekt. | ||
| Batteriet er for kaldt eller for varmt. | ||
| Dreiebryteren er defekt. Oppsøk AL-KO serviceverksted. | ||
| Motoren går ikke jevnt. Dreiebryteren er defekt. Oppsøk AL-KO serviceverksted. | ||
| Motoren slår seg av. Motorvernbyteren har koblet ut. | Vent til motorvernbyteren slår redskapen på igjen. | |
| Ventilasjonsåpningene er tilsmusset. | ||
| Batteriets driftstid reduseres betydelig. | Batteri er utladet siden det ikke ble brukt over lengre tid. | |
| Batteriets levetid er utløpt. Bytt batteri. | ||
| Batteriet kan ikke lades opp. Batterikontaktene er tilsmusset. | Rengjør batterikontaktene med en tørr klut. Kortslutt ikke batterikontaktene med en metallgjenstand! | |
| Defekt batteri eller lader. Bestill reservedeler. Oppsøk AL-KO serviceverksted. | ||
| Batteriet er for varmt. La batteriet bli kaldt. | ||
9 TRANSPORT
Utfør følgende tiltak før transport:
- Slå av maskinen.
- Ta ut batteriet fra apparatet.
- Pakk batteriet forskriftsmessig (se nedenfor).
MERK
Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterfølgende transportmerknadene!
Det medfølgende li-ion-batteriet er underlagt forskriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:
Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav när det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.
Kommersielle brukere som utfører transporten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og
demonstrasjoner), kan også gjøre denne forenklingen gjeldende.
I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal forskriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan senderen og transportøren stå overfor betydelige straffer.
Flere merknader om transport og forsendelse
- Transporter eller send litium-ion-batterier bare i uskadd tilstand!
■ Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet eske for farefullt gods (ikke påkrevd hos batterier med mindre enn 100 Wh nominell energi).
■ Lim over åpne batterikontakter for å hindre en kortslutning.
Sikre batteriet mot å skli på innsiden av forpakningen, for slik å hindre at batteriet skades.
Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).
■ Informer deg på forhånd om det er mulig med en transport med tjenesteyteren du ønsker, og vis forsendelsen.
Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter.
10 OPPBEVARING
Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn.
10.1 Lagring av maskinen
Hvis du ikke skal bruke apparatet på 2–3 måneder, er følgende arbeider nødvendige for å unngå skader:
- Slå av apparatet og ta ut batteriet.
- Rengjør apparatet:
Tørk hele apparatet og tilbehørsdelene av med en pussefille. Bruk ikke bensin eller andre løsningsmidler!
Tøm oppsamlingssekken. Fjern fastsittende, innsuget materiale med en feiekost.
Tørk oppsamlingssekken dersom den er fuktig.
Fjern smuss fra alle apparatåpninger og rør.
- Lagre apparatet på et mest mulig tørt sted.
10.2 Oppbevaring av batteri og lader
FARE!
Fare for eksplosjon og brann!
Personer dør eller får alvorlige skader hvis batteriet eksploderer på grunn av lagring i nærheten av åpen ild eller varmekilder.
Lagre batteriet tørt og kjølig. Ikke utsett batteriet for åpen ild eller varmekilder.
MERK
Batteriet er beskyttet mot overlading som følge av den automatiske registre- ringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden.
- Oppbevar batteriet på et tørt og frostfritt sted ved foreskrevet lagertemperatur (se batteriets bruksanvisning) og med en ladetilstand på ca. 40 – 60 %.
Lagre ikke batteriet i nærheten av gjenstander av metall eller med syreinnhold på grunn av kortslutningsfaren.
Lad batteriet etter ca. 6 måneder i ca. 2 timer.
11 AVFALLSHÄNDTERING
Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.
■ Gamle batterier eller batteripakker som ikke er montert fast på det gamle apparatet, må tas av før overlevering. Avfallshåndteringen av disse reguleres av batteridirektivet.
Eiere eller brukere av elektro- og elektronikk-apparater er forpliktet av lov til retur etter avsluttet bruk av apparatene.
■ Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle apparatet som deponeres.
Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger kravene i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av elektro- og elektronikkapparater gjelde.
Merknad om batteridirektivet
Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!
For sikkert henting av batterier og batteripakker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monteringsanvisningen.
Eiere eller brukere av batterier og batteripakker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.
Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batteriene og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene.
Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet.
Hvis tegnene Hg, Cd eller Pb i tillegg finnes under søppelspannet, står dette for følgende:
■ Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv
Cd: Batteriet inneholder mer enn 0,002 % kadmium
Pb: Batteriet inneholder mer enn 0,004 % bly Batteripakker og batterier kan leveres gratis inn på følgende steder.
■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
■ butikker som fører batterier og batteripakker
■ felles returforetak for retur av gamle apparater-batterier
■ produsentens returnottak (hvis denne ikke er en del av det felles retursystemet)
Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av batteripakker og batterier gjelde.
12 KUNDESERVICE/SERVICE
Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved:
■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler
Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Garantien gjelder ikke ved:
■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
14 OVERSETTELSE AV ORIGINAL EU-/EC-SAMSVARSERKLÆRING
Herved erklærer vi med eneansvar at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
| Produkt | Produsent | Dokumentasjonsfullmektig |
| Batteridrevet løvblåser/-su-ger | AL-KO Geräte GmbH | Andreas Hedrich |
| Ichenhauser Str. 14 | Ichenhauser Str. 14 | |
| Serienummer | D-89359 Kötz | D-89359 Kötz |
| G2043012 | ||
| Type | EU-direktiver | Harmoniserte standarder |
| LBV 4090 | 2006/42/EC | EN 60335-1:2012 |
| 2014/30/EU | EN 50636-2-100:2014 | |
| Lydeffektnivå | 2000/14/EC | EN 62233:2008 |
| EN ISO 3744 | 2011/65/EU | EN ISO 12100:2010 |
| målt / garanter | Samsvarsvurdering | EN 55014-1:2006+A1:2009+A2:2011 |
| 99,5 dB(A) / 102 dB(A) | 2000/14/EC vedlegg V | EN 55014-2:2015 |
