| Produkttyp | Batteridriven lövblåsare/dammsugare |
| Märke | AL-KO |
| Modell | LBV 4090 |
| Drivning | Litiumjonbatteri 40 V max (ingår ej) |
| Kompatibel batterikapacitet | 4 Ah (ref. 113280) eller 5 Ah (ref. 113524) |
| Driftslägen | Blåsning och sugning |
| Variabel blåshastighet | Ja, via vridomkopplare |
| Uppsugningspåse | Ja, med dragkedja |
| Transportsele | Ja, justerbar |
| Stödhjul | Ja, par hjul |
| Ljudnivå (uppmätt/garanterad) | 99,5 dB(A) / 102 dB(A) |
| Batterityp | Litiumjon |
| Kompatibel laddare | Ref. 113281 (ingår ej) |
| Användning | Privat, utomhus |
| Säkerhetsanordningar | Skyddsgaller, motorstopp, skydd mot stänk |
| Vikt (uppskattning) | Cirka 4,5 kg (utan batteri) |
| Mått (L x B x H) | Ej specificerade |
| Leveransinnehåll | Basenhet, sugmunstycke, blåsmunstycke med platt munstycke, uppsugningspåse, sele, par hjul, låsskruv, bruksanvisning |
| Rekommenderat underhåll | Rengör efter varje användning, kontrollera säkerhetsanordningar |
| Garanti | Lagstadgad garanti mot tillverkningsfel |
Vanliga frågor - LBV 4090 AL-KO
Användarfrågor om LBV 4090 AL-KO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Blåsare i PDF-format gratis! Hitta din manual LBV 4090 - AL-KO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. LBV 4090 av märket AL-KO.
BRUKSANVISNING LBV 4090 AL-KO
01/5 Predná rukovät'
01/6 Nasávacia rúra
01/7 Podperné kolesá
01/8 Fúkacia rúra
01/9 Zberné vrece
01/10 Transportná rukovät' na zbernom vreci
01/11 Akumulátor*
01/12 Nabíjačka*
Arbejd aldrig på en glat, fedtet skråning.

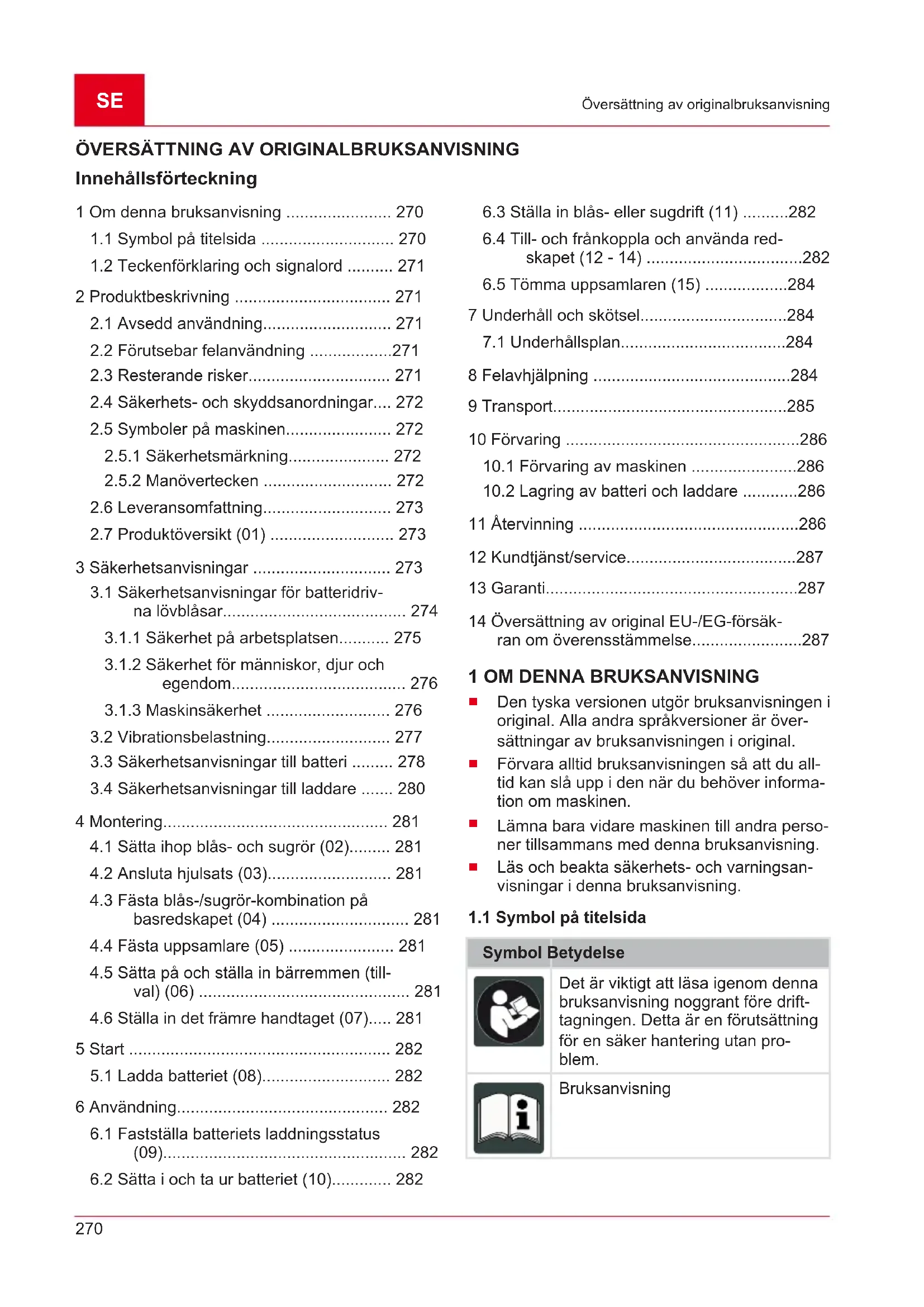

Innehållsförteckning
1 Om denna bruksanvisning 270
1.1 Symbol på titelsida 270
1.2 Teckenförklaring och signalord ...... 271
2 Produktbeskrivning 271
2.1 Avsedd användning.... 271
2.2 Förutsebar felanvändning .....271
2.3 Resterande risker.... 271
2.4 Säkerhets- och skyddsanordningar.... 272
2.5 Symboler på maskinen.... 272
2.5.1 Säkerhetsmärkning.... 272
2.5.2 Manövertecken 272
2.6 Leveransomfattning.... 273
2.7 Produktöversikt (01) 273
3.1 Säkerhetsanvisningar för batteridrivna lövblåsar.... 274
3.1.1 Säkerhet på arbetsplatsen...... 275
3.1.2 Säkerhet för människor, djur och egendom.... 276
3.1.3 Maskinsäkerhet 276
3.2 Vibrationsbelastning.... 277
3.3 Säkerhetsanvisningar till batteri ..... 278
3.4 Säkerhetsanvisningar till laddare ..... 280
4 Montering.... 281
4.1 Sätta ihop blås- och sugrör (02)...... 281
4.2 Ansluta hjulsats (03)...... 281
4.3 Fästa blås-/sugrör-kombination på basredskapet (04) 281
4.4 Fästa uppsamlare (05) 281
4.5 Sätta på och ställa in bärremmen (till-val) (06) 281
4.6 Ställa in det främre handtaget (07)..... 281
5 Start 282
5.1 Ladda batteriet (08).... 282
6 Användning.... 282
6.1 Fastställa batteriets laddningsstatus (09).... 282
6.2 Sätta i och ta ur batteriet (10)...... 282
6.3 Ställa in blås- eller sugdrift (11) ......282
6.4 Till- och fränkoppla och använda red-
skapet (12 - 14) ......282
6.5 Tömma uppsamlaren (15) ......284
7 Underhåll och skötsel....284
7.1 Underhållsplan....284
8 Felavhjälpning ....284
9 Transport....285
10 Förvaring 286
10.1 Förvaring av maskinen ......286
10.2 Lagring av batteri och laddare ......286
11 Återvinning 286
12 Kundtjänst/service....287
13 Garanti....287
14 Översättning av original EU-/EG-försäkran om överensstämmelse....287
1 OM DENNA BRUKSANVISNING
Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.
1.1 Symbol på titelsida
Symbol Betydelse
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Bruksanvisning
Symbol Betydelse
Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfalls-hantering i denna instruktionsbok!
1.2 Teckenförklaring och signalord
FARA!
Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
WARNING!
Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
OBSERVERA!
Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.
OBS!
Anger en situation, som om den inte undviks, kan leda till materiella skador.
ANMÄRKNING
Speciella anvisningar för bättre förståelse och handhavande.
2 PRODUKTBESKRIVNING
2.1 Avsedd användning
Detta redskap kan användas för:
Bort- och sammanblåsning av löv, gräs, smuts och skräp.
■ Uppsugning av löv och gräs.
Man får endast arbeta med redskapet när det är komplett monterat.
Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.
2.2 Förutsebar felanvändning
Detta redskap är inte avsett för yrkesmässig användning i allmänna parker, på idrottsplatser eller inom jord- och skogsbruk.
FARA!
Explosions- eller brandfara
Uppsugning av explosiva och lättantändliga produkter som het aska, förbränningsrester utan flamma eller glödande cigarette kan leda till omedelbar explosions- och brandfara.
Inga sådana produkter och föremål får någonsin sugas upp.
OBSERVERA!
Fara för kroppsskador och skador på egendom
Den kraftiga luftstrålen från redskapet liksom dess buller kan leda till kroppsskador och skapa panik hos människor och djur. Djur kan komma att fly o panik och i samband därmed orsaka ytterligare skador. Det kraftiga bullret kan orsaka hörselskador.
Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.
■ Sug inte upp några smådjur.
Se till att upprätthålla ett säkerhetsavständ och stäng av redskapet när människor eller djur kommer i dess närhet.
Använd aldrig detta redskap i närheten av sjukhus, boende för äldre eller liknande inrättningar.
OBS!
Fara för skador på redskapet!
Uppsugna vätskor, grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar och andra liknande föremål skadar komponenter i redskapet. Våta löv och vått gräs kan sätta igen redskapet.
Inga sådana produkter och föremål får någonsin sugas upp.
Se därför till att aldrig suga upp vätskor eller fuktiga föremål som löv och gräs.
2.3 Resterande risker
Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur redskapet används
kan man av dess typ och konstruktion förutse följande risker:
Avskuret gräs, jord och småsten slungas iväg.
Inandning av klippningspartiklar om man inte bär andningsskydd.
Hörselskador om man inte bär hörselskydd.
■ Personskador genom hand-arm-vibrationer om redskapet används under längre tid eller inte underhålls på föreskrivet sätt.
2.4 Säkerhets- och skyddsanordningar
WARNING!
Skaderisk
Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svå- ra kroppsskador.
Se till att reparera eventuella skada-de säkerhets- och skyddsanordningar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.
2.5 Symboler på maskinen
2.5.1 Säkerhetsmärkning
Symbol Betydelse
Var särskilt försiktig när du hanterar redskapet!
Läs igenom bruksanvisningen innan du börjar använda redskapet!
Risk för att föremål slungas ut!
Se till att inga andra personer finns i farozonen.
Grip aldrig in i fläkten!
Symbol Betydelse
Fara från roterande komponenter.
Läs igenom bruksanvisningen innan du utför underhåll!
Använd ögon- och hörselskydd!
Skydda maskinen mot regn och väta!
2.5.2 Manövertecken
Symbol Betydelse
På vridomkopplaren:
Sugdrift
Blåsdrift
Växla mellan sug- och blåsdrift
På vridomkopplaren (Till/Från och motorvarvtal):
- Tillkoppla redskapet och öka motorvarvtalet
Fränkoppla redskapet och minska motorvarvtalet
På batteriskenan:
Pluspol
■ Minuspol
Jordanslutning
Främre handtag:
Symbol Betydelse
■ Utdragning av dragöglan för att läsa upp det främre handtaget
2.6 Leveransomfattning

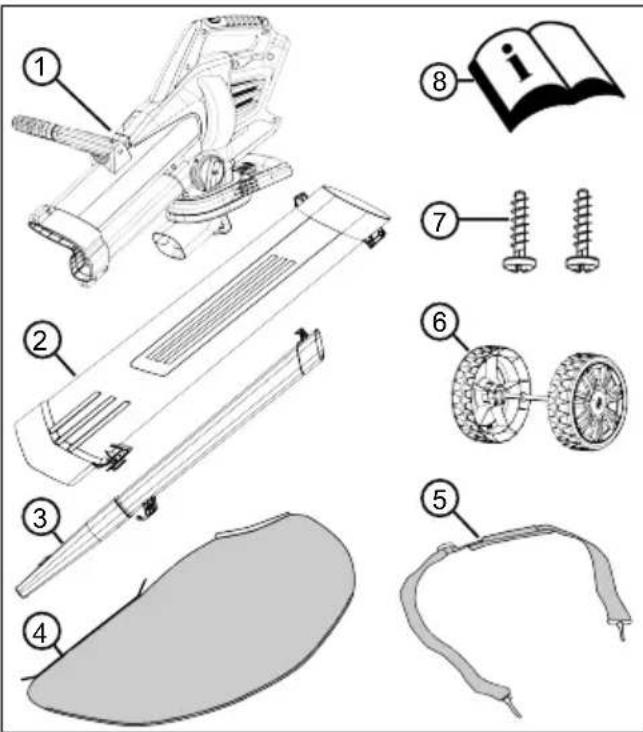

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:
3 Blåsrör med platt munstycke
4 Uppsamlare
5 Bärrem
6 Hjulsats (2 stödhjul med axel)
7 Låsskruvar i påse (2x, fastsatta på sugröret)
8 Bruksanvisning
ANMÄRKNING
Batteriet och batteriladdaren ingår inte i leveransomfattningen, utan måste beställas extra.
Litiumjon-batteri 40 V max., 4 Ah
Best.-nr batteri 113280, best.-nr batteriladdare 113281
Lithiumjon-batteri 40 V max., 5 Ah
Best.-nr batteri 113524, best.-nr batteriladdare 113281
2.7 Produktöversikt (01)
Produktöversikten ger en överblick över maskinen.
Nr. Komponent
| 01/1 Bakre handtag |
| 01/2 Vridomkopplare (Till/Från och motorvarvtal) |
| 01/3 Driftlägesväljare |
| 01/4 Bärrem |
| 01/5 Främre handtag |
| 01/6 Insugningsrör |
| 01/7 Stödhjul |
| 01/8 Blåsrör |
| 01/9 Uppsamlare |
| 01/10 Transporthandtag på uppsamlaren |
| 01/11 Batteri* |
| 01/12 Laddare* |
* Ingår inte i leveransen.
3 SÄKERHETSANVISNINGAR
FARA!
Livsfara och fara för mycket allvarliga personskador!
Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. dödsfall.
Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan maskinen används.
- Spara all bifogad dokumentation för framtida behov.
3.1 Säkerhetsanvisningar för batteridrivna lövblåsar
Användare
Läs dessa säkerhetsanvisningar noggrant. Gör dig för- trogen med manöver- och in- ställningselementen och av- sedd användning av maski- nen.
Denna apparat kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och om de risker som kan uppstå. Barn får inte leka med utrustningen. Rengöring och underhåll får inte utföras av barn utan tillsyn.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
Låt aldrig barn eller personer som inte är förtrogna med dessa anvisningar använda redskapet. Nationella föreskrifter begränsar eventuellt operatörens ålder.
■ Använd inte maskinen om du är påverkad av alkohol, droger eller medicin.
■ Användaren är själv ansvarig för olyckor som drabbar andra personer och deras egendom.
Förberedelse
- Kontrollera alltid före drift om skyddsanordningar och -kåpor är skadade, saknas eller är felaktigt fastsatta. Skadade skyddsanordningar och -kåpor ska bytas ut, skyddsanordningar och -kåpor som saknas ska monteras korrekt.
■ Ta aldrig maskinen i drift när det finns personer, i synnerhet barn eller husdjur, i närheten. - Före arbetet ska farliga föremål som grenar, stenar och glas-/metallbitar avlägsnas från gräsmattan.
Drift
Bär alltid skyddsglasögon och robusta skor när du arbetar med maskinen.
- Arbeta inte med maskinen vid dåligt väderlag, i synnerhet vid ett annalkande åskväder.
■ Använd endast maskinen i dagsljus eller i bra konstgjort ljus.
■ Använd aldrig maskinen när skyddsanordningarna och -kå-
porna är skadade eller sak- nas.
■ Lossa alltid redskapet från strömförsörjningen, d.v.s. avlägsna uttagbara batterier:
■ alltid innan maskinen lämnas utan uppsikt
innan blockeringar åtgär-
das i redskapet
innan du kontrollerar ma-
skinen, rengör den eller ar-
betar på den
■ alltid när maskinen börjar vibrera på ett ovanligt sätt
Säkerställ alltid att ventilationsöppningarna på maskinen är fria från främmande föremål.
■ Leta efter kontakt med främmande kroppar efter skador på redskapet. Låt reparera maskinen om den skadats.
Underhåll och förvaring
■ Lossa redskapet från strömförsörjningen, d.v.s. aktivera eventuellt tillkopplingsspärren, avlägsna uttagbara batterier, innan underhålls- eller rengöringsarbeten utförs.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.
■ Endast reserv- och tillbehörsdelar som rekommenderas
från tillverkaren ska användas.
- Kontrollera och underhåll ma-
skinen regelbundet. Maskinen
får endast underhållas av en
AL-KO servicestation.
■ Förvara maskinen oåtkomligt för barn när den inte används.
3.1.1 Säkerhet på arbetsplatsen
-
Arbeta endast i dagsljus eller i mycket stark belysning.
Se till att före arbetets början avlägsna farliga föremål från arbetsområdet, t.ex. explosiva och lättantändliga produkter, het aska, förbränningsrester, glödande cigaretter, grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar.
■ Använd endast maskinen på fast och jämnt underlag och aldrig i branta lutningar.
■ Se till att stå på stabilt underlag.
Rör dig försiktigt och långsamt under arbetet. Spring inte. Se upp för eventuella hinder.
■ Vid arbete i sluttningar: -
Arbeta aldrig i hala eller ostabila sluttningar.
Se till att du alltid står sta-digt. -
Blås alltid löven nära mar- ken.
- Arbeta aldrig uppåt i sluttningar.
3.1.2 Säkerhet för människor, djur och egendom
Använd endast redskapet för avsett ändamål. Annan användning kan leda till såväl personskador som skador på föremål.
■ Du är ansvarig för att andra personer inte skadas eller utsätts för fara samt att din egendom inte skadas.
- Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.
Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.
Rikta aldrig blåsröret mot personer eller djur.
■ Blås aldrig avfall mot personer eller djur.
Se till att avståndet mellan ögonen och öronen till insugningsöppningen är tillräckligt stort.
Rör aldrig vid insugs- eller ventilationsgallret när motorn är igång. Roterande motor-
komponenter kan orsaka per- sonskador.
■ Stäng alltid av maskinen när den inte längre behövs, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten.
- Vid olyckstillbud måste maskinen genast stängas av för att undvika att ytterligare kroppsskador eller skador på egendom uppstår.
■ Använd aldrig maskinen med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka allvarliga personskador.
■ Förvara maskinen utom räckhåll för barn.
■ Slå ifrån maskinen innan du korsar singelstigar.
Lägg aldrig ned maskinen på singel medan den fortfarande är igång.
■ Använd enbart redskapet under följande förutsättningar.
- Redskapet är inte ned-smutsat, i synnerhet inte av bensin eller olja.
- Redskapet har inga skador, i synnerhet inte på skydds-gallret.
- Alla manöverelement måste fungera korrekt.
- Alla nödvändiga tillbehörsdelar för aktuell drift måste vara monterade på redskapet.
- Överbelasta inte redskapet. Det är enbart avsett för lättare arbete i på privat område. Överbelastning kan leda till skador på redskapet.
Sug inte upp grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar och andra liknande föremål. Dessa orsakar skador på knivsystem såväl som på rotor.
■ Blockera under drift aldrig in-sugs- eller ventilationsgallret; detta kan leda till överhettning av motorn.
■ Stäng omedelbart av redskapet om motorn börjar vibrera kraftigt. I sådant fall föreligger ett fel på redskapet.
Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren. Om redskapet används med utslitna eller defekta komponenter kan inte garantianspråk ställas på tillverkaren.
3.2 Vibrationsbelastning
■ Fara p.g.a. vibration Det faktiska vibrations-
emissionsvärdet när redskapet används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:
■ Används maskinen för avsett ändamål?
■ Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?
■ Använd endast redskapet med det motorvarvtal som rekommenderas för arbetet.
Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.
- Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
- Belastningen av vibration är beroende av arbetsuppgifter-
na och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läka-re. Till symptomen hör: käns-lolöshet, reducerad känsel, il- ningar, klåda, smärtor, förmin-skad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, hän- der och märks på pulsen. Fa- ran är särskilt stor vid lägre utomhustemperaturer.
■ Ta längre pauser under arbetsdagen för få vila från bul- ler och vibrationer. Planera ar- betet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i hu-
den ska du genast avbryta arbetet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.
- Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.
3.3 Säkerhetsanvisningar till batteri
Detta avsnitt anger alla grundläggande säkerhetsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.
- Batteriet ska avlägsnas ur elverktyget föra alla arbeten på elverktyget (t.ex. underhåll, verktygsbyte), före transport och före lagring.
■ Använd endast batteriet i en- lighet med sitt ändamål, dvs.
för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
- Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hålet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
■ Använd inte batteriet i explosions- och brandfarliga miljöer.
■ Utsätt inte batteriet för väta och fukt när det används i ma- skinen.
■ Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ångor eller elektrolytvätskor kan rinna ut. Explosionsrisk!
■ Utsätt inte batteriet för stötar och kasta det inte.
■ Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
Håll metallföremål borta från batteriet när det är laddat och inte används för att inte överbrygga kontakterna (t.ex.
gem, mynt, nycklar, spikar, skruvar). Använd inga spetsiga föremål på batteriet (t.ex. skruvmejsel). Gör man det kan det orsaka en intern kortslutning som kan leda till överhettning, brand eller batteriexplosion.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
- Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska vätskor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär.
Om du har kommit i kontakt med elektrolytvätska tvättar du kontaktstället grundligt och sköljer ögonen ordentligt. Uppsök därefter en läkare.
- Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:
personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor.
personer som inte har några erfarenheter av eller kunskaper om batteriet.
■ Barn skall hållas under upp-sikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.
■ Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.
3.4 Säkerhetsanvisningar till laddare
Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.
Använd endast laddaren än-damålsenligt, d.v.s. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.
- Kontrollera hela laddaren och framför allt nätkabeln och bat-
terifacket avseende skador före varje användning. Använd endast laddaren i felfritt skick.
■ Använd inte laddaren i explosions- och brandfarliga miljöer.
■ Använd endast laddaren inomhus och utsätt den inte för väta och fukt.
Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över laddaren.
■ Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.
Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.
■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.
Använd inte laddaren när den är smutsig eller våt. Rengör och torka laddaren och batteriet före användning.
- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.
■ För din egen säkerhet, låt all- tid laddaren repareras av kva- lificerad fackpersonal och med hjälp av originaldelar.
När laddaren inte används ska den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till laddaren.
4 MONTERING
WARNING!
Faror p.g.a. ofullständig montering!
Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.
■ Använd enbart maskinen när den har monterats komplett.
Sätt först i batteriet när maskinen i övrigt är färdigmonterat!
- Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!
4.1 Sätta ihop blås- och sugrör (02)
Blås- och sugröret måste först kombineras med varandra. Blåsrörets platta munstycke (02/1) och sugrörets insugningsöppning (02/2) måste visa i samma riktning.
- Sätt blåsröret på sugröret enligt följande:
Blåsrörets metalliska styrplatta (02/3) och sugrörets styrning (02/4) måste befinna sig framför varandra.
Blåsrörets hake (02/5) och sugrörets mothake (02/6) måste befinna sig framför varandra.
- Skjut (02/a) blås- och sugrören mot varandra tills de hakar i.
4.2 Ansluta hjulsats (03)
- Sätt (03/a) i hjulsatsen (03/1) i lagret (03/2) till den hakar i.
4.3 Fästa blås-/sugrör-kombination på basredskapet (04)
- Sätt i (04/a) blås-/sugrör-kombinationen (04/1) fram till basredskapets anslag och håll fast den.
- Sätt i den första lässkruven (04/2) och vrid i löst.
- Sätt i den andra lässkruven (04/3) och vrid i löst.
- Skruva fast båda lässkruvarna.
4.4 Fästa uppsamlare (05)
- Sätt på (05/a) uppsamlarens (05/2) transporthandtag (05/1) på utkaststusten (05/3).
- Skjut transporthandtaget uppåt tills haken (05/4) på transporthandtaget och haken (05/5) på basredskapet hakar i.
Anmärkning: Du kan ta bort uppsamlaren igen efter att upplåsningsspärren (05/6) har tryckts in. - Häng i uppsamlarens båda öglor i blåsrörets hakar (05/7).
4.5 Sätta på och ställa in bärremmen (tillval) (06)
- Sätta på bärremmen:
Rikta bärremmen (06/1) på redskapet på så sätt att spännet (06/2) befinner sig framför användaren och axelstoppningen (06/3) på användarens axel.
Fäst bärremmens karbinhakar (06/4) i öglorna (06/5) på grundredskapet.
- Ställa in bärremmens längd:
Häng hela redskapet över axeln i bärremmen. Spännet måste befinna sig framför användaren och axelstoppningen på axeln.
■ Förskjut spännet tills stödhjulen berör marken.
4.6 Ställa in det främre handtaget (07)
- Dra ur (07/a) dragöglan (07/1).
- Vrid (07/b) det främre handtaget (07/2) till önskad position.
5 START
5.1 Ladda batteriet (08)
OBSERVERA!
Brandfara vid laddning!
Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.
Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.
- Om förhanden: Se till att ventilationsöppningarna inte är övertäckta.
ANMÄRKNING
Batteri och laddare ingår inte i leve- ransomfånget.
Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.
ANMÄRKNING
Se de separata bruksanvisningarna för batteri och laddare för närmare information.
Se:
■ Bruksanvisning 441630 "Litiumjonbatteri B150 Li (B05-3640), B200 Li (B05-3650)"
Bruksanvisning 441633 "Laddare C130 Li för batteri B150 Li (B05-3640), B200 Li (B05-3650)"
6 ANVÄNDNING
WARNING!
Faror p.g.a. ofullständig montering!
Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.
Använd enbart maskinen när den har monterats komplett.
Sätt först i batteriet när maskinen i övrigt är färdigmonterat!
- Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!
6.1 Fastställa batteriets laddningsstatus (09)
På framsidan av batteriet finns ett manöverfält med en tryckknapp (09/1) och LED laddningsstatusvisningar (09/2 till 09/5).
-
Tryck på tryckknappen (09/1).
Laddningsstatusvisningarna lyser beroende på batteriets laddningsstatus. -
Läsa av laddningsstatusen:
| Lysande LED:er | Batteriets laddningsstatus |
| Grön (09/2) Batteriet är fulladdat. | |
| Grön (09/3) och (09/4) | Batteriet är laddat till mer än 50 %. |
| Grön (09/4) Batteriet är laddat till mindre än 50 %. | |
| Röd (09/5) Batteriet är helt urladdat eller så har batteriet överhettats/underkylts. | |
6.2 Sätta i och ta ur batteriet (10)
Sätta i batteriet
- För in (10/a) batteriet (10/1) på batteriskenan (10/2) tills det klickar på plats.
Ta ur batteriet
- Tryck på upplåsningsknappen (10/3) och håll den intryckt.
- Ta ut batteriet (10/b).
6.3 Ställa in blås- eller sugdrift (11)
- Vrid (11/a) driftlägesväljaren (11/1) tills den hakar i vid symbolen för önskat driftsätt:
Blåsdrift (11/2)
Sugdrift (11/3)
6.4 Till- och frånkoppla och använda redskapet (12 - 14)
OBSERVERA!
Fara för kroppsskador och skador på egendom
Luftstrålen och undanblåst material kan skada människor och djur och smutsa ned dem.
Var uppmärksam på att luftstrålen och/eller undanblåst material inte träffar människor, djur eller egendom.
Tänk alltid på vindriktningen.
ANMÄRKNING
Arbeta aldrig mot vindriktningen efter- som detta kan smutsa ned dig och de som befinner sig bakom dig.
Tillkoppla redskapet (12)
- Tillval: Häng redskapet över axeln och inta en säker kroppsställning.
- Vrid (12/a) vridomkopplaren (12/1) kraftigt framåt för tillkoppling och vrid vidare (12/b) efter klicket tills önskad blås- eller sughastighet har uppnåtts.
Den bästa blåseffekten uppnås när redskapet inte används direkt på marken, utan något över marken och helst i en platt vinkel.
-
Lyft redskapet i det främre handtaget och sväng åt vänster och höger. Vid behov kan du ställa ner redskapet på stödhjulen.
-
Anpassa under arbetet blåshastigheten till det material som ska blåsas bort:
-
lågt motorvarvtal för lätta, torra material såsom spån, frön och smuts
medelhögt motorvarvtal för material av medelstor storlek och vikt såsom fuktiga löv, gräsrester - högt motorvarvtal för tungt och vått material såsom våta löv
Arbete med sugdrift (14)
FARA!
Explosions- eller brandfara
Uppsugning av explosiva och lättantändliga produkter som het aska, förbränningsrester utan flamma eller glödande cigaretter kan leda till omedelbar explosions- och brandfara.
Inga sådana produkter och föremål får någonsin sugas upp.
OBS!
Fara för skador på redskapet!
Uppsugna vätskor, grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar och andra liknande föremål skadar komponenter i redskapet. Våta löv och vått gräs kan sätta igen redskapet.
Inga sådana produkter och föremål får någonsin sugas upp.
Se därför till att aldrig suga upp vätskor eller fuktiga föremål som löv och gräs.
ANMÄRKNING
Den bästa sugeffekten uppnås när redskapet står direkt på marken resp. på hjulen och redskapet används i en så sned vinkel som möjligt, på ca 75 gra- der.
ANMÄRKNING
Sug inte upp några smådjur.
-
Lyft redskapet i det främre handtaget och sväng åt vänster och höger. Vid behov kan du ställa ner redskapet på stödhjulen.
-
Under arbetets gång:
■ Använd redskapet med ett medelhögt/högt motorvarvtal.
Håll sugrörets munstycke bara några centimeter ovanför marken.
Fyll inte uppsamlaren helt. Om uppsamlaren fylls helt reduceras redskapets sugförmåga.
- Efter eventuell uppsugning av farliga föremål:
Fränkoppla genast redskapet.
Ta ur batteriet.
Avlägsna föremålet ur redskapet samt töm uppsamlaren (se Kapitel 6.5 "Tömma uppsamlaren (15)", sida 284).
■ Kontrollera om redskapet har skadats.
- Vrid (12/c) vridomkopplaren bakåt tills ett klick hörs. Maskinen är avstängd.
- Vid längre driftpaus eller när redskapet lämnas utan uppsikt:
■ Ta ur batteriet. (se Kapitel 6.2 "Sätta i och ta ur batteriet (10)", sida 282).
Töm uppsamlaren (se Kapitel 6.5 "Tömma uppsamlaren (15)", sida 284).
6.5 Tömma uppsamlaren (15)
Det finns två sätt att tömma uppsamlaren på.
Antingen genom att lägga ner redskapet:
-
Fränkoppla och lägg ner redskapet (se Kapitel 6.4 "Till- och fränkoppla och använda redskapet (12 - 14)", sida 282).
-
Ta av uppsamlaren (15/1):
■ Ta ur båda uppsamlarens båda öglor (15/2) ur hakarna.
■ Tryck ner upplåsningsspärren (15/3).
■ Tryck ner transporthandtaget (15/4) och ta av uppsamlaren.
- Vid tömningsplatsen: Öppna blixtlåset (15/5) och skaka ut innehållet. Stäng åter blixtlåset igen.
- Fäst åter uppsamlaren på redskapet (se Kapitel 4.4 "Fästa uppsamlare (05)", sida 281).
Eller så kan man göra på det andra sättet och gå med redskapet till tömningsplatsen och genomföra följande steg.
- Frånkoppla redskapet (se Kapitel 6.4 "Till- och frånkoppla och använda redskapet (12 - 14)", sida 282).
- Vid tömningsplatsen: Öppna blixtlåset (15/5) och skaka ut innehållet. Stäng åter blixtlåset igen.
7 UNDERHÅLL OCH SKÖTSEL
WARNING!
Risk för skärskador
Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.
Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.
7.1 Underhållsplan
Följande anvisningar gäller vid normala användningsförhållanden. Under speciella förhållanden, t.ex. särskilt långa arbetstider, måste de angivna underhållsintervallerna förkortas motsvarande.
Vid byte av delar får endast originalreservdelar användas.
| Intervall Komponent Åtgärd | ||
| Före arbetets början | ■ Hela maskinen Visuell och fysisk kontroll | |
| ■ Manöverelement Funktionskontroll | ||
| Varje dag vid arbetets slut | ■ Hela maskinen Rengör | |
| ■ Uppsamlare Rengöring och torkning, när fuktig | ||
| Vid undermålig funktion | ■ Vridomkopplare Byt ut | |
| ■ Driftlägesväljare Byt ut | ||
| Vid defekt | ■ Alla redskapsdelar Byt ut | |
| ■ Uppsamlare Byt ut | ||
| ■ Säkerhetsdekal Byt ut | ||
* Får endast genomföras av din återförsäljare eller en auktoriserad serviceverkstad.
8 FELAVHJÄLPNING
OBSERVERA!
Skaderisk
Vassa maskindelar och delar i rörelse kan orsaka personskador.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!
| Störning Orsak Åtgärd | ||
| Redskapet blåser resp. su-ger inte. | Blockering i redskapet Åtgärda | blockeringen. |
| Motorn går inte. Batteriet är urladdat. Ladda batteriet. | ||
| Batteri saknar eller är felpla-cerat. | ||
| Batteriet är för kallt eller för varmt. | ||
| Vridomkopplaren är defekt. Kontakta AL-KO:s servicecenter. | ||
| Motorn kör med avbrott. Vridomkopplaren är defekt. Kontakta | AL-KO:s servicecenter. | |
| Motorn stängs inte av. Motorskyddsbrytaren har stängts av. | Vänta tills verktygets motorskyddsbry-tare aktiveras igen. | |
| Ventilationsöppningarna är nedsmutsade. | ||
| Batteritiden minskar väsent-ligt. | Batteriet är urladdat eftersom det inte har använts på länge. | |
| Batteriets livslängd har gått ut. | ||
| Batteriet går inte att ladda. Batterikontakterna är smutsi-ga. | Rengör batterikontakterna med en torr trasa. Överbrygga inte batterikontak-terna med metalliska föremål! | |
| Batteriet eller laddaren är de-fekt. | ||
| Batteriet är för varmt. Låt batteriet svalna. | ||
9 TRANSPORT
Vidta följande åtgärder före transport:
- Stäng av maskinen.
- Ta ut batteriet ur maskinen.
- Förpacka batteriet enligt föreskrift (se nedan).
ANMÄRKNING
Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar!
Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.
Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet
är förpackat i handelsemballage och transporten inte är yrkesmässig.
Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.
I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.
Vidare anvisningar om transport och frakt.
Lithiumjonbatterier får endast transporteras eller skickas om de är oskadade.
Vid transport av laddningsbart batteri ska endast originallådan användas alternativt annan lämplig fraktläda (inte ett krav om batteriets märkeffekt understiger 100 Wh).
Tejpa över exponerade batterikontakter för att förebygga kortslutningar.
Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.
- Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten.
Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.
Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella föreskrifter.
10 FÖRVARING
Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.
10.1 Förvaring av maskinen
Om maskinen inte ska användas på mer än 2-3 månader är följande procedur nödvändig för att förebygga skador.
-
Stäng av maskinen och ta ur batteriet.
-
Rengör maskinen:
Torka av maskinen och tillbehörsdelarna med en trasa. Använd aldrig bensin eller andra lösningsmedel.
Töm uppsamlaren. Ta bort vidhäftande, insuget material med en handborste.
■ Torka uppsamlaren när den är fuktig.
Avlägsna smuts ur alla redskapsöppningar och rör.
- Förvara maskinen på ett om möjligt svalt och torrt ställe.
10.2 Lagring av batteri och laddare
FARA!
Risk för explosioner och bränder!
Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förvarats framför öppen eld eller värmekällor.
Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor.
ANMÄRKNING
På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.
Lagra batteriet på ett torrt, frostfritt ställe i föreskriven förvaringstemperatur (se batteriets bruksanvisning) och med en laddning på ca 40–60 %.
På grund av risken för kortslutningar ska batteriet inte förvaras i närheten av metalliska eller syrahaltiga föremål.
Ladda batteriet i ca 2 timmar efter ca 6 månaders lagring.
11 ÅTERVINNING
Information om tyska el- och elektroniklagen (ElektroG)
Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!
Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.
Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.
Information om tyska batteriförordningen (BattG)
Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.
Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.
Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.
Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:
■ Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
■ Pb: Batteriet innehåller mer än 0,004 % bly
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)
Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.
12 KUNDTJÄNST/SERVICE
För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter.
Kontaktinformation finns på internet:
Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.
Vår garantiförsäkran gäller enbart om:
■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts
Garantin gäller inte för:
■ lackskador som beror på normalt slitage
Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)
Garantin upphör att gälla vid:
■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning
Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.
14 ÖVERSÄTTNING AV ORIGINAL EU-/EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven samt de produktspecifika standarderna.
Produkt
Batteridriven lövblås/-sug
Serienummer
G2043012
Typ
LBV 4090
Ljudnivå
EN ISO 3744
uppmätt/garanterad
99,5 dB(A) / 102 dB(A)
Tillverkare
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz, Tyskland
EU-direktiv
2006/42/EC
2014/30/EU
2000/14/EC
2011/65/EU
Bedömning av överens- stämmelse
2000/14/EG bilaga V
Befullmäktigad för dokumentation
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz, Tyskland
Harmoniserade standarder
EN 60335-1:2012
EN 50636-2-100:2014
EN 62233:2008
EN ISO 12100:2010
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Kötz, 2018-03-20
Dr. Wolfgang Hergeth
Managing Director
OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN
Innhold
1 Om denne bruksanvisningen 289
1.1 Symboler på tittelsiden.... 289
Hold tredjepersoner unna fareområdet!
Ikke grip inn i viften.
Symbol Betydning
6.4 Slå apparatet av/på samt drift (12 14)
FORSIKTIG!
Fare for personskader og materielle skader
Luftstrålen og materialer som blåses bort, kan skade og skitne til personer eller dyr.
Sørg for at ingen personer eller dyr samt gjenstander treffes av luftstrålen eller materialene som blåses bort.
■ Ta hensyn til vindretningen.
MERK
Merknad om WEE-direktivet
