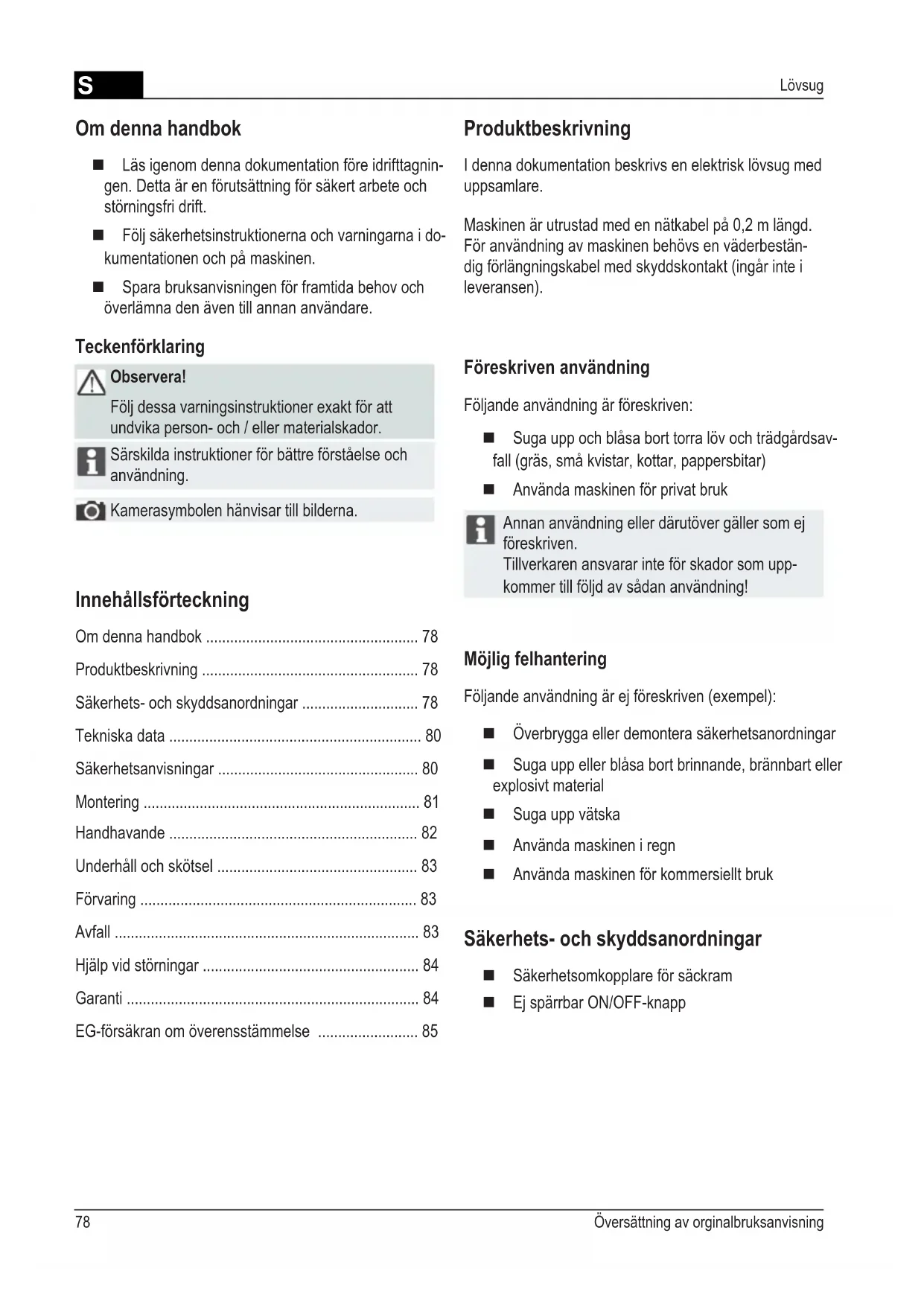

BRUKSANVISNING VAC 2400 E AL-KO

Läs igenom denna dokumentation före idrifttagningen. Detta är en förutsättning för säkert arbete och störningsfri drift.
Följ säkerhetsinstruktionerna och varningarna i dokumentationen och på maskinen.
- Spara bruksanvisningen för framtida behov och överlämna den även till annan användare.

Teckenförklaring

Observera!

Följ dessa varningsinstruktioner exakt för att undvika person- och / eller materialskador.

Särskilda instruktioner för bättre förståelse och användning.

Kamerasymbolen hänvisar till bilderna.

Innehållsförteckning

Om denna handbok 78

Produktbeskrivning 78

Säkerhets- och skyddsanordningar 78

Tekniska data 80

Underhåll och skötsel 83

Förvaring 83

Avfall 83

Hjälp vid störningar 84

Garanti 84

EG-försäkran om överensstämmelse 85

Produktbeskrivning

I denna dokumentation beskrivs en elektrisk lövsug med uppsamlare.

Maskinen är utrustad med en nätkabel på 0,2 m längd. För användning av maskinen behövs en väderbeständig förlängningskabel med skyddskontakt (ingår inte i leveransen).

Föreskriven användning

Följande användning är föreskriven:

■ Suga upp och blåsa bort torra löv och trädgårdsavfall (gräs, små kvistar, kottar, pappersbitar)
■ Använda maskinen för privat bruk

Annan användning eller därutöver gäller som ej föreskriven.

Tillverkaren ansvarar inte för skador som uppkommer till följd av sådan användning!

Möjlig felhantering

Följande användning är ej föreskriven (exempel):

■ Överbrygga eller demontera säkerhetsanordningar
■ Suga upp eller blåsa bort brinnande, brännbart eller explosivt material
■ Suga upp vätska
■ Använda maskinen i regn
■ Använda maskinen för kommersiellt bruk

Säkerhets- och skyddsanordningar

■ Säkerhetsomkopplare för säckram
■ Ej spärrbar ON/OFF-knapp

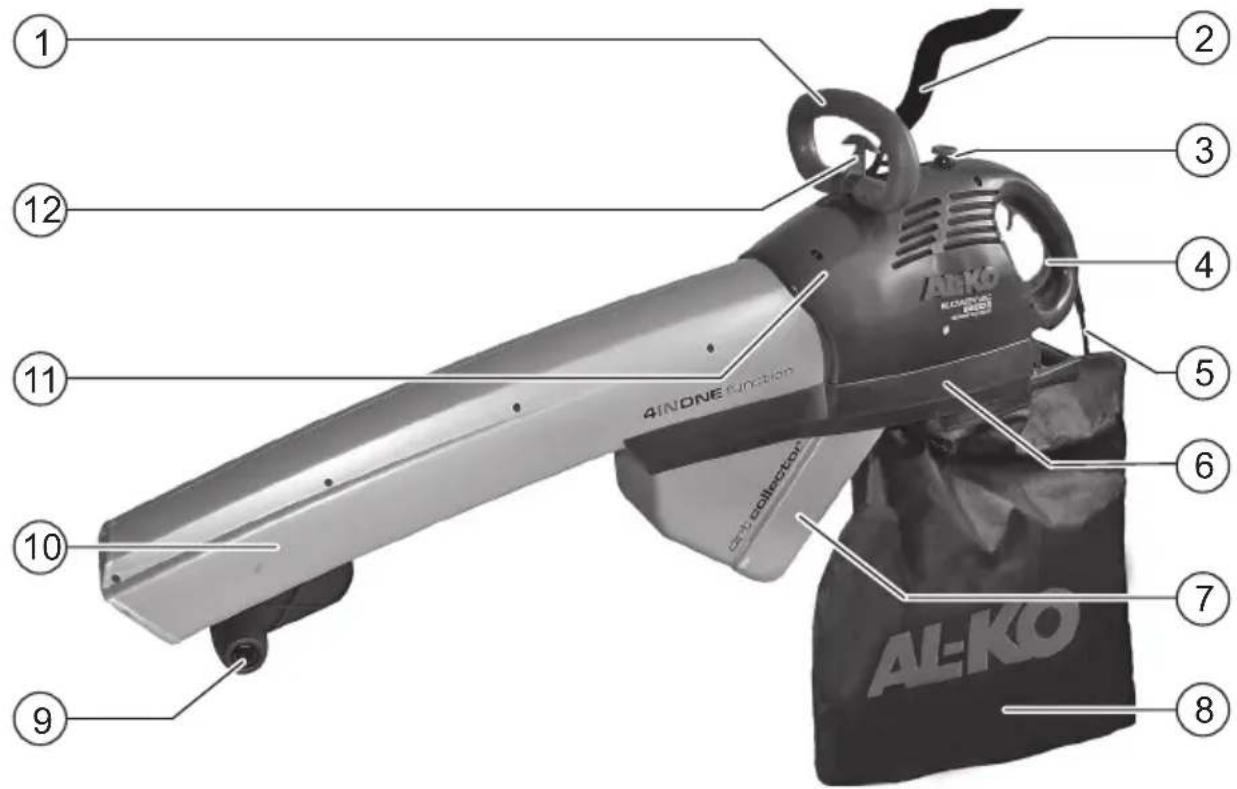

Produktöversikt

1 2 3 4 5 6 7 8 9 10 11 12 AINDONE FUNCTION AIR-CONDUCTOR AL-KO

1 Bärhandtag 7 Föravskiljare
2 Bärsele 8 Uppsamlare
3 Varvtalsregulator * 9 Stödrullar
4 ON/OFF-knapp 10 Sug-/blåskanal
5 Nätkabel 11 Motorkåpa
6 Säckram 12 Omkopplare sug-/blåsfunktion

* beroende på modell

Betydelse av symbolerna på maskinen

Dra ut elkontakten före rengöring och underhåll, och vänta tills motorn stannar.

Läs och följ bruksanvisningen.

Håll andra personer, särskilt barn, borta.

Arbeta inte i regn och låt inte stå kvar ute i det fria.

Använd skyddsglasögon.

Tekniska data

Tekniska data Blower Vac 2200 E Blower Vac 2400 E		speed control
Effektförbrukning	2 200 W	2 400 W
Sugstyrka	9,7 m^3 / min.	5,0 – 10,0 m^3 / min.
Blåsstyrka	205 km / t	170 – 210 km / t
Föravskiljarvolym	5 | 5 |
Uppsamlarvolym	40 | 40 |
Bärsele Ja Ja, med stoppning
Varvtalsregulator Nej Ja
Volymreducing sugmaterial	Upp till 90 %	Upp till 90 %
Nätspänning, säkring 230 V AC / 50 Hz, 10 A 230 V AC / 50 Hz, 10 A
Skyddsklass	☐ / II / II	☐
Ljudtrycksnivå L_PA	93 dB(A)	93 dB(A)
Max. svängningsacceleration avhw	< 2,5 m / s^2	< 2,5 m / s^2
Vikt	5,1 kg	5,4 kg

Maskinen får endast användas om den är tekniskt felfri!

Varning – skaderisk!

Säkerhets- och skyddsanordningar får aldrig sättas ur funktion.

Elektrisk säkerhet

■ Använd bara förlängningskablar som är avsedda för utomhusbruk
■ Använd förlängningskablar med en area på minst 3 x 1,5 mm²
■ Använd inte skadade eller sköra förlängningskablar
■ Beakta den max. elektriska belastningen för förlängningskablar på kabeltrumma
Fäst förlängningskabeln i dragavlastningen på maskinen
■ Håll alltid bort kabeln från maskinen
■ Skydda maskinen mot fukt

Säkerhetsanvisningar för handhavande

Beakta de lokala bestämmelserna för handhavande av maskiner.

Den som använder maskinen är ansvarig för olyckor eller skador som drabbar andra personer och deras egendom
■ Barn får inte använda maskinen
■ Personer som inte har läst denna bruksanvisning får inte använda maskinen
■ Använd maskinen endast i dagsljus eller vid mycket bra artificiell belysning
■ Använd inte maskinen om du är påverkad av alkohol, droger eller medicin
■ Använd inte maskinen när det finns personer, särskilt barn, eller husdjur i närheten
■ Håll alltid maskinen under uppsikt
■ Kontrollera maskinen beträffande skador före varje användning och byt ut skadade delar
■ Starta inte maskinen om säckramen eller uppsamlaren är skadade eller ej monterade

■ Använd lämpliga arbetskläder:

skyddsglasögon
skyddshandskar
hörselskydd
■ ansiktsskydd mot damm
stadiga skor
långbyxor

■ Håll följande borta från insugsöppningen:

• löst hängande kläder
  smycken
  långt hår

■ Håll alla kylluftsöppningar fria från smuts.

■ Blås inte smutsen i riktning mot personer.

Montering

Varning!

Maskinen får först användas när den är komplett monterad.

Montera handtag

1. Sätt in fyrkantsmuttern i handtaget ( 📞)
2. Skjut på handtaget på kåpan ( 3).
3. Ställ in önskat greppläge.
4. Sätt in skruven (M6×100) i handtaget ( 4).
5. Skruva fast handtaget.

Montera omkopplare

1. Placera greppet i rätt läge (
2. Sätt in skruven ( 3,5 × 16) i greppet.
3. Skruva fast greppet.

Montera uppsamlare (☐)

1. Fäst uppsamlarens rem i säckramens fäste och lägg den runt säckramens kant.
2. Snäpp in fästvinkeln i öglarna på uppsamlarens rem (7).
3. Spänn fast uppsamlarens rem försiktigt med skruven (M4×30) och muttern (7).

Montera föravskiljare

1. Skjut in den nedre kanten på föravskiljaren i säckramen (☐).
2. Snäpp in den övre kanten på föravskiljaren i säckramen (8).

Montera säckram

1. Fäst säckramen i klacken på sugröret ( Ⓞ).
2. Dra säckramen lite uppåt ( 9/2).
3. Snäpp in handtaget i käpan ( 10).

Montera bärsele

1. Fäst bärselens karbinhake i remhållaren på maskinen (1).
2. Ställ in selens längd, så att maskinen kan användas precis över marken.
3. Endast på Blower Vac 2400 E speed control: Lägg stoppningen runt bärselens axelområde och stäng kardborrbandet.

Montera stödrullar

1. Fäst stödrullarna till vänster och höger på rullhållaren, tills de snäpper in (19, 20).
2. Skjut in rullhållaren i fästet på undersidan av sug-/blåskanalen, tills den snäpper in (21, 22).

Handhavande

Första idrifttagning

Varning!

Maskinen får först användas när den är komplett monterad.

• Kontakter och kopplingsdosor på förlängningskablarna måste vara av gummi, mjuk PVC eller annat termoplastiskt material med samma mekaniska hållfasthet eller vara överdragna med detta material
  ■ Förlängningskabelns kabeltyp får inte vara lättare än:

• lätt gummislangkabel H05 RN-F enligt VDE 0282 del 8
  ■ slangkabel med polyuretanmantel enligt VDE 0282 del 10

■ Håll barn borta från den anslutna maskinen
■ Anslut maskinen endast till eluttag som är säkrade med en jordfelsbrytare (RCD) med en utlösningsström på max. 30 mA
Förlängningskablarnas stickkontakter måste vara stänkvattenskyddade
■ Skyddsanordningar får inte tas bort

Transport

Varning – skaderisk!

Dra inte ut stickkontakten genom att dra i nätkabeln.

Dra alltid i själva elkontakten!

■ Bär maskinen endast i handtaget eller i bärselen
■ Använd inte stödrullarna för transport av maskinen

Användning

Varning – skaderisk!

Använd inte maskinen utan uppsamlare. Stäng dragkedjan på uppsamlaren.

Lövsugen fungerar endast när säckramen är fäst på käpan (säkerhetsomkopplare).

Nätkabeln och förlängningskablarna måste kontrollera regelbundet beträffande synliga skador och får endast användas om de är felfria!
■ Om en kabel skadas vid användningen måste den omedelbart kopplas bort från elnätet!

1. Sätt in nätkontakten i förlängningskabelns koppling.
2. Säkra förlängningskabeln genom att fästa den i dragavlastningen (12, 13).
3. Sätt in förlängningskabelns kontakt i eluttaget.

Inkoppling

■ Tryck på ON/OFF-knappen och håll den tryckt.

Frånkoppling

■ Släpp ON/OFF-knappen.

Välja driftstyp

■ Sätt omkopplaren till läge: - Driftstyp sugfunktion är vald
■ Sätt omkopplaren till läge: - Driftstyp blåsfunktion är vald

Driftstypen kan väljas vid gående eller stillastående motor.

Ställa in sug-/blåsstyrka (17) (endast på Blower Vac 2400 E speed control)

■ Vrid varvtalsregulatorn åt höger:
- sug-/blåsstyrkan ökar
■ Vrid varvtalsregulatorn åt vänster:
- sug-/blåsstyrkan minskar

Tömma uppsamlare

1. Stäng av maskinen
2. Dra ut elkontakten
3. Öppna dragkedjan på uppsamlaren
4. Skaka ur uppsamlaren noggrant
5. Stäng dragkedjan igen

Uppsamlaren måste inte tas bort från säckramen för tömning.

Tömma föravskiljare

Föravskiljaren måste tömmas efter uppsugning av grövre delar (kvistar, kottar...).

1. Ta bort säckramen.
2. Töm föravskiljaren.
3. Fäst säckramen igen.

Föravskiljaren måste tömmas om sugmaterial som har sugits upp kommer ut igen.

Underhåll och skötsel

Varning

Skaderisk pga rörliga delar. Dra ut elkontakten och vänta tills maskinen stannar.

Varning – skaderisk!

Rengör inte maskinen med en högtryckstvätt eller under rinnande vatten.

Låt en auktoriserad fackman eller serviceverkstad kontrollera maskinen om den uppvisar störningar.

■ Kontrollera att alla muttrar, bultar och skruvar sitter fast ordentligt, för att säkerställa att maskinen är i felfritt bruksskick
■ Byt ut utslitna och skadade delar
■ Använd bara original reservdelar och tillbehör

Omkopplare

Omkopplaren kan börja gå trägt pga sugmaterialrester.

■ Rengör omkopplaren omedelbart efter användning av maskinen, genom att vicka den fram och tillbaka flera gånger

Uppsamlare

■ Kontrollera uppsamlaren ofta beträffande slitage eller skadade delar
■ Skaka ur uppsamlaren noggrant och borsta ur den vid behov

En kraftigt förorenad uppsamlare kan tvättas för hand vid 30 °C.

Använd inte kraftiga rengöringsmedel!

Nätkabel

■ Kontrollera nätkabeln regelbundet och låt en auktoriserad fackman eller serviceverkstad byta ut den vid skador.

Förlängningskabel

■ Kontrollera förlängningskabeln regelbundet och byt ut den vid skador.

Förvaring

■ Förvara maskinen med elkontakten utdragen
■ Förvara maskinen på ett torrt ställe
■ Förvara maskinen utom räckhåll för barn och obehöriga personer
■ Töm föravskiljaren och uppsamlaren

Avfall

Uttjänade maskiner eller batterier får ej slängas i hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

Hjälp vid störningar

Störning Möjlig orsak Åtgård
Maskinen fungerar inte Ingen	strömförsörjning Kontrollera säkringen	/förlängningskabeln
	Nätkabeln defekt Uppsök en AL-KO servicestation
Maskinen går men avbrott uppstår	Förlängningskabeln skadad Byt ut förlängningskabeln
	ON/OFF-knappen defekt Uppsök en AL-KO servicestation
Sug-/blåsstyrkan minskar F	Föravskiljaren full Töm föravskiljaren
	Uppsamlaren full Töm uppsamlaren
Sug-/blåsstyrkan för svag	Förlängningskabeln för lång Använd en förlängningskabel med en längd på max. 50 m
	Förlängningskabeln har för liten kabelarea	Använd en förlängningskabel med en area på minst 3 × 1,5 mm^2

Kontakta en av våra servicestationer vid störningar som inte finns uppförda i denna tabell eller som du själv inte kan åtgärda.

Garanti

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptions- tiden antingen genom reparation eller utbyte av del/delar.

Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskin
■ Beaktande av bruksanvisning
■ Användning av reservdelar i original

■ Reparationsförsök av maskin
■ Tekniska ändringar på maskinen
Ej ändamålsenlig användning (t.ex. användning för kommer-siellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

■ Förslitningsdelar, som på reservdelskartan är märkta med ramår XXXX(X)

■ Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe.

Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Elektrisk lövsug

Serienummer

G 2512515

Typ

Blower Vac 2200 E

Blower Vac 2400E speed control

Ljudeffektnivå

uppmätt / garanterad

Blower Vac 2200 E

102 dB(A) / 103 dB(A)

Blower Vac 2400E speed control

102 dB(A) / 103 dB(A)

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

EU-direktiv

98/37/EG (t.o.m. 09-12-28)

2006/42/EG (fr.o.m. 09-12-29)

2006/95/EG 2004/108/EG

2002/88/EG

Överensstämmelsevärdering

2000/14/EG, bilaga V

Företrädare

Anton Eberle

Ichenhauser Str. 14

D-89359 Kötz

Harmoniserade normer

EN 60335-1

IEC 60335-2-100

Kötz, 27.07.2009

Løvsugeren fungerer bare när sekkrammen er festet på huset (sikkerhetsbryter).

Ved feil på enheten må den kontrolleres av en autorisert fagkyndig eller av et kundeservice-verksted.

■ Korrekt håndtering av maskinen
