MANUALE UTENTE VAC 2400 E AL-KO

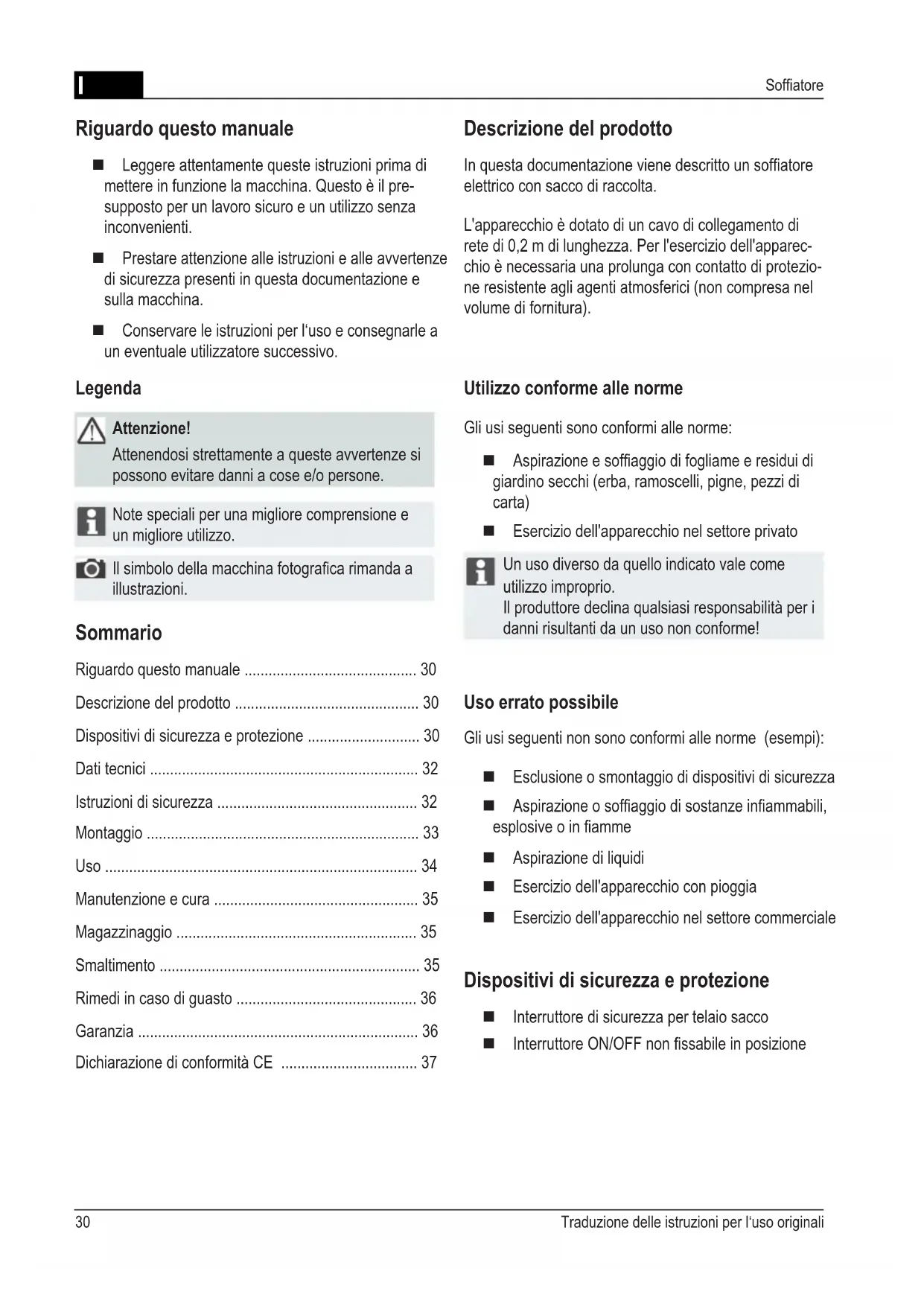

I: Libretto di istruzioni ....30
Riguardo questo manuale
■ Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Questo è il presupposto per un lavoro sicuro e un utilizzo senza inconvenienti.
■ Prestare attenzione alle istruzioni e alle avvertenze di sicurezza presenti in questa documentazione e sulla macchina.
■ Conservare le istruzioni per l'uso e consegnarle a un eventuale utilizzatore successivo.
Legenda
Attenzione!
Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.
Note speciali per una migliore comprensione e un migliore utilizzo.
Il simbolo della macchina fotografica rimanda a illustrazioni.
Sommario
Riguardo questo manuale 30
Descrizione del prodotto 30
Dispositivi di sicurezza e protezione 30
Dati tecnici 32
Istruzioni di sicurezza 32
Montaggio 33
Uso 34
Manutenzione e cura 35
Magazzinaggio 35
Smaltimento 35
Rimedi in caso di guasto 36
Garanzia 36
Dichiarazione di conformità CE 37
Descrizione del prodotto
In questa documentazione viene descritto un soffiatore elettrico con sacco di raccolta.
L'apparecchio è dotato di un cavo di collegamento di rete di 0,2 m di lunghezza. Per l'esercizio dell'apparecchio è necessaria una prolunga con contatto di protezione resistente agli agenti atmosferici (non compresa nel volume di fornitura).
Utilizzo conforme alle norme
Gli usi seguenti sono conformi alle norme:
Aspirazione e soffiaggio di fogliame e residui di giardino secchi (erba, ramoscelli, pigne, pezzi di carta)
■ Esercizio dell'apparecchio nel settore privato
Un uso diverso da quello indicato vale come utilizzo improprio.
Il produttore declina qualsiasi responsabilità per i danni risultanti da un uso non conforme!
Uso errato possibile
Gli usi seguenti non sono conformi alle norme (esempi):
■ Esclusione o smontaggio di dispositivi di sicurezza
Aspirazione o soffiaggio di sostanze infiammabili, esplosive o in fiamme
■ Aspirazione di liquidi
■ Esercizio dell'apparecchio con pioggia
■ Esercizio dell'apparecchio nel settore commerciale
Dispositivi di sicurezza e protezione
■ Interruttore di sicurezza per telaio sacco
■ Interruttore ON/OFF non fissabile in posizione

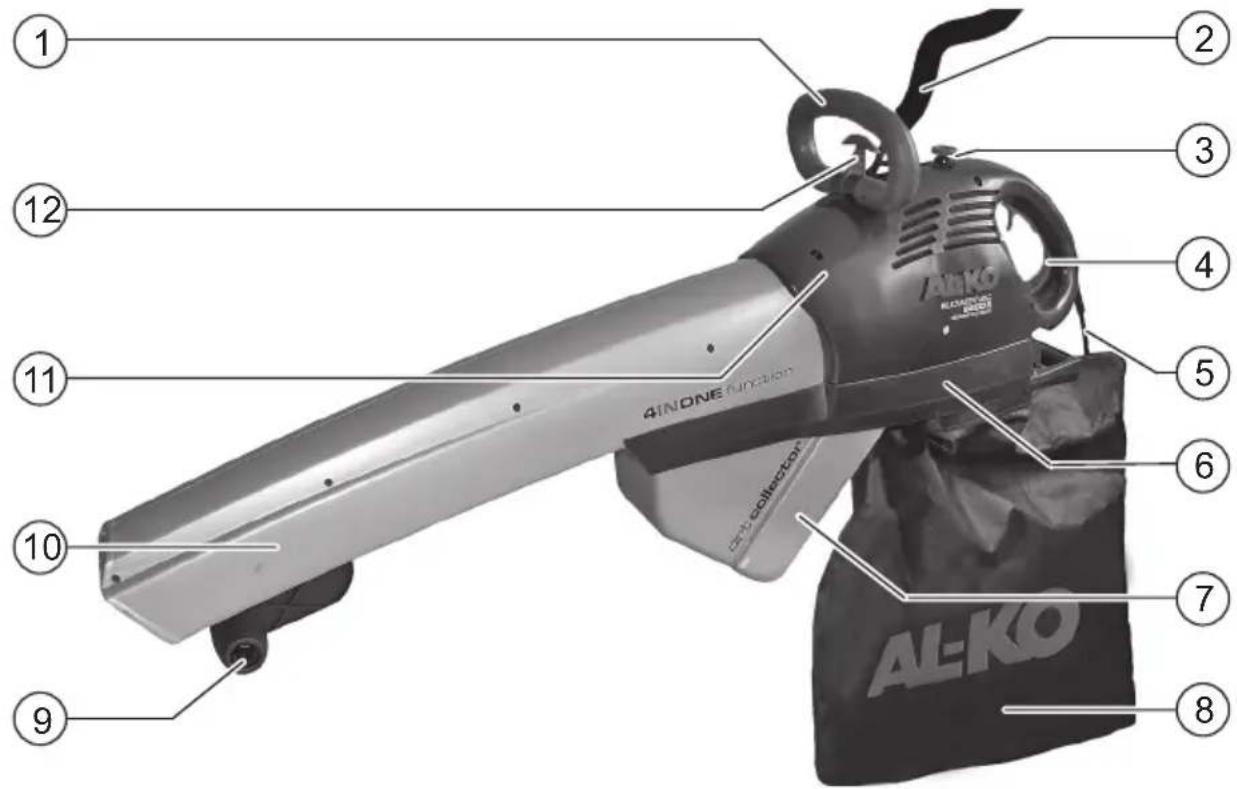

Il prodotto in sintesi
| 2 Cinghia di trasporto 8 Sacco di raccolta | ||
| 3 Regolatore del numero di giri * 9 Rulli | ||
| 4 Interruttore ON/OFF 10 Canale di aspirazione / soffiaggio | ||
| 5 Cavo di connessione di rete 11 Alloggiamento motore | ||
| 6 Telaio sacco 12 Leva di commutazione aspirazione / soffiaggio |
* a seconda della versione
Significato dei simboli sull'apparecchio
Prima della pulizia o della manutenzione scollegare il connettore di rete e attendere che il motore si arresti.
Leggere le istruzioni per l'uso prima di procedere.
Mantenere a dovuta distanza persone estranee, in particolare bambini.
Non utilizzare in caso di pioggia o lasciare all'aperto.
Indossare una protezione per gli occhi.
Dati tecnici
| Dati tecnici Blower Vac 2200 E Blower Vac 2400 E | speed control | |
| Potenza assorbita | 2 200 W | 2 400 W |
| Potenza di aspirazione | 9,7 m^3 / min | 5,0 – 10,0 m^3 / min |
| Velocità di soffiaggio | 205 km / h | 170 – 210 km / h |
| Volume preseparatore | 5 | 5 | | |
| Volume sacco di raccolta | 40 | 40 | | |
| Cinghia di trasporto Sì Sì, con imbottitura | ||
| Regolatore del numero di giri No Sì | ||
| Riduzione del volume di materiale aspirato | Fino al 90 % | Fino al 90 % |
| Tensione di rete, fusibile 230 V AC / 50 Hz, 10 A 230 V AC | / 50 Hz, 10 A | |
| Classe di sicurezza | ☐ / II | ☐ / II |
| Livello di pressione acustica L_PA | 93 db (A) | 93 dB(A) |
| Accelerazione di vibrazione massima avhw | < 2,5 m / s^2 | < 2,5 m / s^2 |
| Peso | 5,1 kg | 5,4 kg |
Istruzioni di sicurezza
Attenzione
Utilizzare l'apparecchio solo in condizioni tecniche ottimali!
Attenzione – Pericolo di lesioni!
Non mettere fuori uso i dispositivi di sicurezza e protezione.
Sicurezza elettrica
- Utilizzare solo prolunghe elettriche previste per l'uso all'aperto
■ Utilizzare prolunghe elettriche con sezione di almeno 3 x 1,5 mm²
■ Non utilizzare prolunghe elettriche danneggiate o usurate
■ Osservare il carico elettrico massimo delle prolunghe elettriche riportato sui tamburi
Inserire le prolunghe elettriche nello scarico della trazione dell'apparecchio
■ Mantenere il cavo sempre distante dall'apparecchio
■ Proteggere l'apparecchio dall'umidità
Avvertenze di sicurezza per l'uso
Osservare le norme locali per l'esercizio degli apparecchi.
L'utente o la persona incaricata è responsabile di eventuali pericoli e incidenti ad altre persone e beni materiali.
■ I bambini non devono utilizzare l'apparecchio
■ Le persone che non conoscono queste istruzioni per l'uso non devono utilizzare l'apparecchio
Utilizzare l'apparecchio solo durante il giorno o con un'ottima illuminazione artificiale
Non usare l'apparecchio in caso di consumo di bevande alcoliche, droghe o medicinali
Non utilizzare l'apparecchio se persone, in particolare bambini, o animali domestici si trovano nelle vicinanze.
■ Non lasciare l'apparecchio senza sorveglianza
■ Prima di utilizzare l'apparecchio, controllare sempre che non presenti danneggiamenti, sostituire i componenti danneggiati
Non mettere mai in funzione l'apparecchio se il telaio sacco o il sacco di raccolta sono danneggiati o smontati
■ Indossare indumenti adatti ai lavori:
- Occhiali di protezione
■ Guanti di protezione
■ Protezione per l'udito
■ Protezione facciale contro la polvere
Scarpe resistenti
Calzoni lunghi
■ Tenere a dovuta distanza dall'apertura di aspirazione:
- Indumenti ampi
Gioielli
Capelli lunghi
■ Mantenere libere tutte le aperture per l'aria di raffreddamento dallo sporco.
■ Non soffiare mai lo sporco in direzione delle persone.
Montaggio
Attenzione
L'apparecchio può essere utilizzato solo dopo aver completato il montaggio.
Montaggio della maniglia di supporto
- Inserire il dado quadro nella maniglia di supporto (2).
- Inserire la maniglia di supporto sull'alloggiamento (3).
- Regolare la posizione desiderata.
- Inserire la vite (M6×100) nella maniglia di supporto (☐ 4).
- Serrare la maniglia di supporto.
Montaggio della leva di commutazione
- Applicare l'impugnatura in posizione corretta (5).
- Inserire la vite ( 3,5 × 16) nell'impugnatura.
- Serrare l'impugnatura.
Montaggio del sacco di raccolta (☐)
- Agganciare la cinghia del sacco di raccolta al perno di agganciamento e disporla attorno al collare del telaio del sacco.
- Incastrare l'angolare di chiusura negli occhielli della cinghia del sacco (7).
- Serrare con cautela la cinghia del sacco con la vite (M4×30) e il dado (7).
Montaggio del preseparatore
- Inserire il bordo inferiore del preseparatore nel telaio del sacco (8).
- Incastrare il bordo superiore del preseparatore nel telaio del sacco (8).
Montaggio del telaio del sacco
- Agganciare il telaio del sacco alla sporgenza del tubo di aspirazione (9/1).
- Tirare leggermente verso l'alto il telaio del sacco (9/2).
- Incastrare la maniglia di supporto nell'alloggiamento (10).
Montaggio della cinghia di trasporto
- Agganciare il gancio a carabina della cinghia di trasporto nel portacinghia dell'apparecchio (☐ 11).
- Regolare la lunghezza della cinghia in modo che l'apparecchio possa essere tenuto appena sopra il terreno.
- Solo per Blower Vac 2400 E speed control: Disporre l'imbottitura della cinghia nella zona della spalla della cinghia di trasporto e chiudere il nastro in Velcro.
Montaggio dei rulli
- Inserire i rulli di sinistra e destra sul portarulli fino all'incastro (19, 20).
- Inserire il portarulli nell'alloggiamento sul lato inferiore del canale di aspirazione / soffiaggio fino all'incastro (21, 22).
Uso
Prima messa in esercizio
Attenzione
L'apparecchio può essere utilizzato solo dopo aver completato il montaggio.
Le spine e le prese delle prolunghe elettriche devono essere in gomma, PVC morbido o un altro materiale termoplastico con la stessa rigidità meccanica oppure devono essere rivestite con tale materiale
Il tipo di cavo della prolunga elettrica non deve essere più leggero di:
Cavo leggero in gomma H05 RN-F ai sensi di VDE 0282 parte 8
Cavo con guaina in poliuretano ai sensi di VDE 0282 parte 10
■ Tenere distanti i bambini dall'apparecchio collegato alla rete
Collegare l'apparecchio solo a prese protette con un interruttore differenziale (RCD) con corrente di apertura di max. 30 mA
I connettori delle prolunghe devono essere resistenti agli spruzzi d'acqua
■ Non rimuovere i dispostivi di protezione
Trasporto
Attenzione – Pericolo di danneggiamento!
Non scollegare l'apparecchio tirando il cavo di connessione di rete.
Per lo scollegamento estrarre la spina di rete!
■ Trasportare l'apparecchio tenendolo per l'impugnatura o la cinghia di trasporto
■ Non utilizzare i rulli per il trasporto dell'apparecchio
Esercizio
Attenzione – Pericolo di lesioni!
Non utilizzare l'apparecchio senza sacco di raccolta. Chiudere la cerniera lampo del sacco di raccolta.
Il soffiatore funziona solo se il telaio del sacco è agganciato all'alloggiamento (interruttore di sicurezza).
■ Controllare regolarmente che i cavi di connessione di rete e le prolunghe elettriche non presentino segni di danneggiamento, utilizzarli solo in stato perfetto!
Se un cavo subisce un danneggiamento durante l'uso, scollegarlo immediatamente dalla rete elettrica!
- Inserire la spina di connessione di rete nella presa della prolunga elettrica.
- Fissare la prolunga elettrica inserendola nello scarico della trazione (12, 13).
- Inserire la spina della prolunga elettrica nella presa di rete.
Accensione
■ Premere e mantenere premuto l'interruttore ON / OFF.
Spegnimento
■ Rilasciare l'interruttore ON / OFF.
Selezione della modalità operativa
La modalità operativa viene selezionata con la leva di commutazione: (15, 16)
■ Spostare la leva di commutazione in posizione ^1 :
- Modalità operativa aspirazione selezionata
■ Spostare la leva di commutazione in posizione:
- Modalità operativa soffiaggio selezionata
La modalità operativa può essere selezionata con il motore in moto o fermo.
Impostazione della potenza di aspirazione / soffiaggio (7)
(solo per Blower Vac 2400 E speed control)
■ Rotazione del regolatore del numero di giri verso destra:
- La potenza di aspirazione / soffiaggio aumenta
■ Rotazione del regolatore del numero di giri verso sinistra:
- La potenza di aspirazione / soffiaggio si riduce
Svuotamento del sacco di raccolta
- Spegnere l'apparecchio
- Staccare la spina di rete
- Aprire la cerniera lampo del sacco di raccolta
- Svuotare completamente il sacco di raccolta
- Richiudere la cerniera lampo
Per lo svuotamento, non è necessario smontare il sacco di raccolta dal telaio del sacco.
Svuotamento del preseparatore
In caso di aspirazione di residui di dimensioni maggiori (rami, pigne...) è necessario svuotare il preseparatore.
- Rimuovere il telaio del sacco.
- Svuotare il preseparatore.
- Riagganciare il telaio del sacco.
Se durante il soffiaggio fuoriescono nuovamente i residui aspirati è necessario svuotare il preseparatore.
Manutenzione e cura
Avvertenza
Pericolo di lesioni dovuto alle parti mobili.
Scollegare la spina di rete e attendere che l'apparecchio si arresti.
Attenzione – Pericolo di danneggiamento!
Non pulire l'apparecchio con una pulitrice ad alta pressione o con acqua corrente.
In caso di guasto, far controllare l'apparecchio da un tecnico autorizzato a da un'officina del centro di a tenza tecnica.
■ Controllare che tutti i dadi, i bulloni o le viti siano serrate correttamente per garantire che il funzionamento sicuro dell'apparecchio
■ Sostituire i componenti usurati o danneggiati
■ Utilizzare esclusivamente ricambi e accessori originali
Leva di commutazione
La mobilità della leva di commutazione può essere ridotta dai residui di materiale aspirato.
■ Pulire la leva di commutazione subito dopo l'uso dell'apparecchio azionandola più volte
Sacco di raccolta
■ Controllare spesso che il sacco di raccolta non presenti segni di usura o pezzi danneggiati
■ Svuotare completamente il sacco di raccolta, all'occorrenza pulirlo con una spazzola
Se il sacco di raccolta è particolarmente sporco, può essere lavato a mano a 30 °C. Non utilizzare detergenti aggressivi!
Cavo di connessione di rete
■ Eseguire regolarmente un controllo e in caso di danneggiamento richiedere la sostituzione a un tecnico autorizzato o un'officina del centro di a tenza tecnica.
Prolunga elettrica
■ Eseguire regolarmente un controllo e sostituire in caso di danneggiamento.
Magazzinaggio
■ Magazzinare l'apparecchio con la spina di rete disinserita
■ Magazzinare l'apparecchio in un locale asciutto
■ Magazzinare l'apparecchio fuori dalla portata di bambini e persone non autorizzate
■ Svuotare il preseparatore e il sacco di raccolta
Smaltimento
Non smaltire vecchie macchine, pile o batterie con i rifiuti domestici!
Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.
Rimedi in caso di guasto
| Guasto Causa possibile Rimedio | ||
| L'apparecchio non fun-ziona | Alimentazione elettrica assente Controllare il fusibile / la prolunga elettrica | |
| Cavo di connessione di rete difettoso Rivolgersi al centro di a tenza AL-KO | ||
| L'apparecchio funziona in modo discontinuo | Prolunga elettrica danneggiata Sostituire la prolunga elettrica | |
| Interruttore ON/OFF difettoso Rivolgersi al centro di a tenza AL-KO | ||
| La potenza di aspirazione / soffiaggio diminuisce | Preseparatore pieno Svuotare il preseparatore | |
| Sacco di raccolta pieno Svuotare il sacco di raccolta | ||
| Potenza di aspirazione / soffiaggio insufficiente | Prolunga elettrica troppo lunga Utilizzare una prolunga elettrica di lunghezza massima di 50 m | |
| La prolunga elettrica ha una sezione insufficiente | Utilizzare una prolunga elettrica con sezione di almeno 3 x 1,5 mm2 | |
In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio assistenza clienti di zona.
Garanzia
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione.
Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
■ utilizzo corretto della macchina
- rispetto delle istruzioni per l'uso
■ impiego di ricambi originali
■ tentativi di riparazione sulla macchina
■ modifiche tecniche alla macchina
■ impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico)
Sono esclusi dalla garanzia:
■ danni alla vernice riconducibili alla normale usura
■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)
■ motori a combustione – Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi – con questa dichiarazione e lo scontrino dell'acquisto – al rivenditore o al Centro assistenza autorizzato più vicino.
La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
Dichiarazione di conformità CE
Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UEO armonizzate, degli standard di sicurezza UEO e gli standard specifici del prodotto.
Prodotto
Soffiatore elettrico
Numero di serie
G 2512515
Tipo
Blower Vac 2200 E
Blower Vac 2400E speed control
Costruttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Direttive UE
98/37/CE (fino al 28.12.09)
2006/42/CE (dal 29.12.09)
Livello di potenza acustica misurato / garantito
Blower Vac 2200 E
102 dB(A) / 103 dB(A)
Blower Vac 2400E speed control
102 dB(A) / 103 dB(A)
Valutazione di conformità
2000/14/CE, Appendice V
Kötz, 27.07.2009
