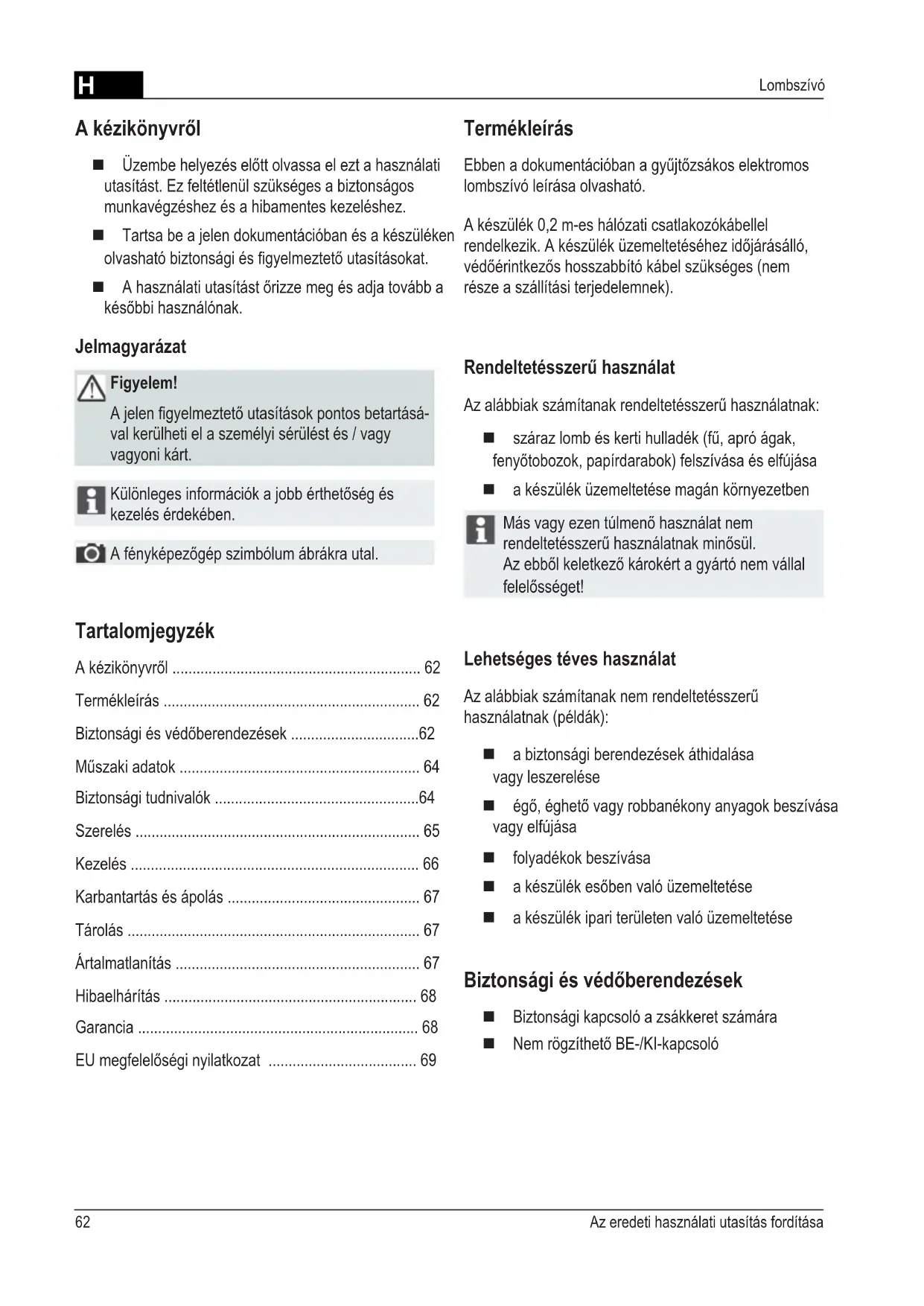

HASZNÁLATI ÚTMUTATÓ VAC 2400 E AL-KO
Üzembe helyezés előtt olvassa el ezt a használati utasítást. Ez feltétlenül szükséges a biztonságos munkavégzéshez és a hibamentes kezeléshez.
■ Tartsa be a jelen dokumentációban és a készüléken olvasható biztonsági és figyelmeztető utasításokat.
A használati utasítást őrizze meg és adja tovább a későbbi használónak.
Jelmagyarázat
Figyelem!
A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sérülést és / vagy vagyoni kárt.
Különleges információk a jobb érthetőség és kezelés érdekében.
A fényképezőgép szimbólum ábrákra utal.
Tartalomjegyzék
A kézikönyvröl 62
Termékleírás 62
Biztonsági és védőberendezések ......62
Müszaki adatok 64
Biztonsági tudnivalók 64
Szerelés 65
Kezelés 66
Karbantartás és ápolás 67
Tárolás 67
Ártalmatlanítás 67
Hibaelhárítás 68
Garancia 68
EU megfelelőségi nyilatkozat 69
Termékleírás
Ebben a dokumentációban a gyűjtőzsákos elektromos lombszívó leírása olvasható.
A készülék 0,2 m-es hálózati csatlakozókábellel rendelkezik. A készülék üzemeltetéséhez időjárásálló, védőérintkezős hosszabbító kábel szükséges (nem része a szállítási terjedelemnek).
Rendeltetésszerű használat
Az alábbiak számítanak rendeltetésszerű használatnak:
■ száraz lomb és kerti hulladék (fü, apró ágak, fenyőtobozok, papírdarabok) felszívása és elfújása
■ a készülék üzemeltetése magán környezetben
Más vagy ezen túlmenő használat nem rendeltetésszerű használatnak minősül. Az ebböl keletkező károkért a gyártó nem vállal felelősséget!
Lehetséges téves használat
Az alábbiak számítanak nem rendeltetésszerű használatnak (példák):
■ a biztonsági berendezések áthidalása vagy leszerelése
- égő, éghető vagy robbanékony anyagok beszívása vagy elfújása
■ folyadékok beszívása
■ a készülék esőben való üzemeltetése
■ a készülék ipari területen való üzemeltetése
Biztonsági és védőberendezések
■ Biztonsági kapcsoló a zsákkeret számára
■ Nem rögzíthető BE-/Kl-kapcsoló

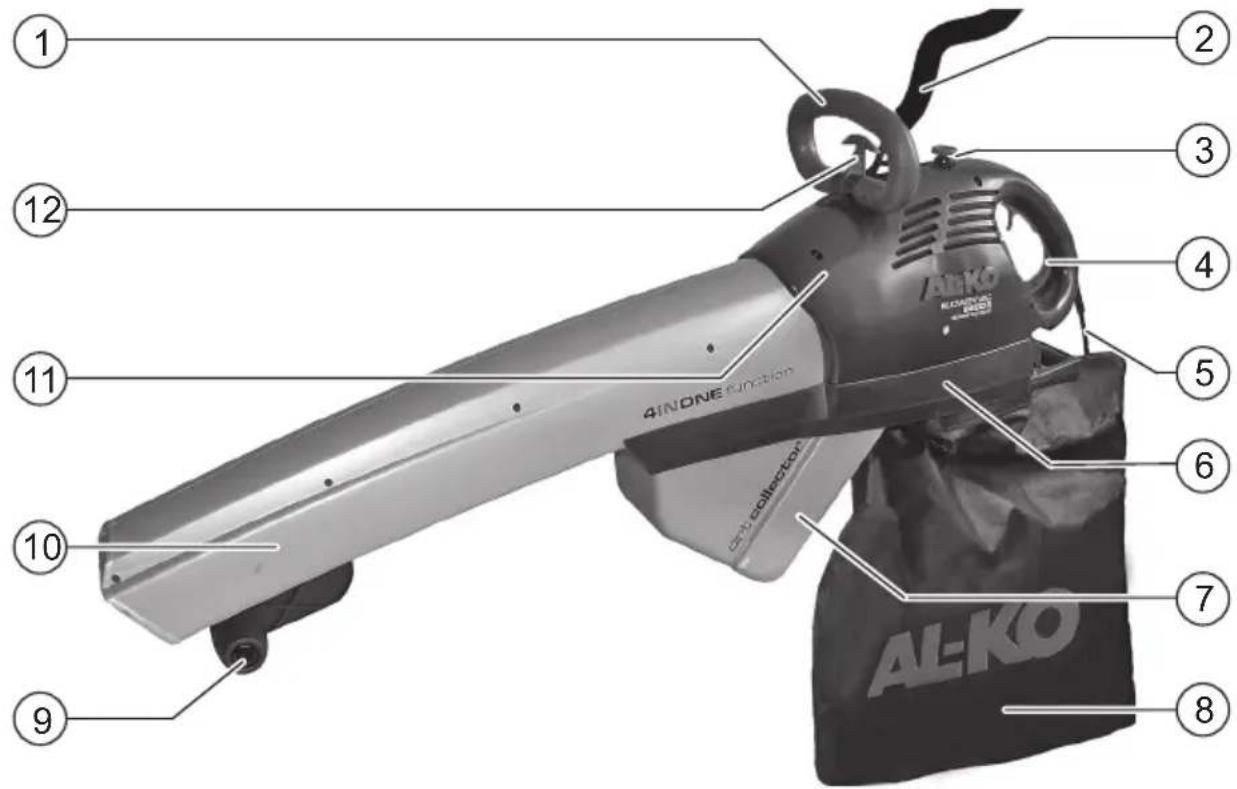

Termékáttekintés
| 2 hordozóheveder 8 gyűjtőzsák | ||
| 3 fordulatszám-szabályozó * 9 futógörgők | ||
| 4 BE-/KI-kapcsoló 10 szívó-/fúvócsatorna | ||
| 5 hálózati csatlakozókábel 11 motorház | ||
| 6 zsákkeret 12 szívás / fújás kapcsolókar |
* a kiviteltöl függöen
A készüléken szereplő szimbólumok jelentése
Tisztítás vagy karbantartás előtt húzza ki a hálózati csatlakozódugót, és várja meg, amíg a motor leáll.
Olvassa el kezelési útmutatót, és aszerint cselekedjen.
Tartsa távol az illetéktelen személyeket, különösen a gyermekeket.
Esőben ne használja és ne hagyja kint a szabadban.
Viseljen szemvédőt.
Műszaki adatok
| Műszaki adatok Blower Vac 2200 E Blower Vac 2400 E | speed control | |
| Teljesítményfelvétel | 2 200 W | 2 400 W |
| Szívóteljesítmény | 9,7 m^3 / perc | 5,0 – 10,0 m^3 / perc |
| Fújási sebesség | 205 km / h | 170 – 210 km / h |
| Előleválasztó térfogata | 5 | 5 | | |
| Gyűjtőzsák térfogata | 40 | 40 | | |
| Hordozóheveder lgen lgen, párnázással | ||
| Fordulatszám-szabályozó Nem lgen | ||
| A beszívási térfogat csökkentése | 90 %-ig 90 %-ig | |
| Hálózati feszültség, biztosítás 230 V AC / 50 Hz, 10 A 230 V AC / 50 Hz, 10 A | ||
| Védelmi osztály | ☐ / II / II | ☐ |
| Hangnyomásszint L_PA | 93 db (A) | 93 dB (A) |
| Maximális rezgésgyorsulás avhw | < 2,5 m / s^2 | < 2,5 m / s^2 |
| Tömeg | 5,1 kg | 5,4 kg |
Biztonsági tudnivalók
Figyelem!
A készüléket csak kifogástalan müszaki állapotban szabad használni!
Figyelem – sérülésveszély!
A biztonsági és védőberendezéseket tilos üzemen kívül helyezni.
Elektromos biztonság
Csak kültéri használatra előirányzott hosszabbító kábelt használjon
■ Legalább 3 x 1,5 mm² keresztmetszetű hosszabbító kábelt használjon
■ Ne használjon sérült vagy megtört hosszabbító kábeleket
■ Vegye figyelembe a hosszabbító kábelnek a kábeldobon feltüntetett max. elektromos terhelhetőségét
■ Helyezze a hosszabbító kábelt a készüléken levő húzásmentesítőbe
■ A kábelt ne vezesse el a gép előtt
■ Védje a készüléket a nedvességtől
A kezelésre vonatkozó biztonsági utasítások
Vegye figyelembe a készülék üzemeltetésére vonatkozó helyi rendelkezéseket
A kezelő vagy felhasználó saját maga felelős a balesetekért vagy más személyek, ill. tulajdona veszélyeztetéséért
■ Gyermekeknek tilos használni a készüléket
A készülék használata tilos olyan személyek számára, akik nem ismerik a használati útmutatót
A készüléket kizárólag nappali fénynél vagy nagyon jó mesterséges fényviszonyok mellett üzemeltesse
A készüléket alkohol, kábítószer vagy gyógyszer hatása alatt használni tilos
■ Ne használja a készüléket, amikor személyek, különösen gyermekek vagy állatok tartózkodnak a közelben
■ Ne hagyja a készüléket örizetlenül
Ellenőrizze a készüléket minden használat előtt, hogy nincsenek-e rajta sérülések, cseréltesse ki a meghibásodott alkatrészeket
■ Soha ne üzemeltesse a készüléket, ha a zsákkeret vagy a gyűjtőzsák sérült, vagy nincs felszerelve
■ Viseljen a célnak megfelelő munkaruházatot:
védőszemüveg
védőkesztyű
hallásvédő
arcvédő por ellen
zárt cipő
hosszú nadrág
■ Tartsa távol az alábbiakat a szívónyílástól:
bő öltözék
ékszer
hosszú haj
■ Védje a szennyeződéstől a hűtőlevegő összes bevezetőnyílását.
■ Soha ne fújja a lombot és hulladékot abba az irányba, ahol személyek tartózkodnak.
Szerelés
Figyelem!
A készüléket csak teljesen összeszerelt állapotban üzemeltesse.
A tartófogantyú felszerelése
- Helyezze be a négyszögű anyát a tartófogantyúba (2).
- Tolja a tartófogantyút a készülékházra ( 3).
- Állítsa be a kívánt fogási pozíciót.
- Helyezze be a csavart (M6×100) a tartófogantyúba (☐ 4).
- Húzza meg a csavarokat a tartófogantyún.
A kapcsolókar felszerelése
- Helyezze fel megfelelő pozícióban a fogantyút (5).
- Helyezze be a csavart ( 3,5 × 16) a fogantyúba.
- Húzza meg a csavarokat a fogantyún.
A gyűjtőzsák felszerelése (☐)
- Akassza be a gyűjtőzsák szíját a zsákkeret akasztójába és helyezze a keret gallérja köré.
- Kattintsa be a záró szögvasakat a gyűjtőzsák szíj karikáiba (7).
- Feszítse meg óvatosan a gyűjtőzsák szíjat csavarral (M4×30) és a csavaranyával (7).
Az előleválasztó felszerelése
- Tolja be az előleválasztó alsó peremét a zsákkeretbe (C).
- Kattintsa be az előleválasztó felső peremét a zsákkeretbe (8).
A zsákkeret felszerelése
- Akassza be a zsákkeretet a szívócsövön lévő pecekre (9/1).
- Húzza kissé felfelé a zsákkeretet ( 9/2).
- Kattintsa be a tartófogantyút a házon ( 10).
A hordozóheveder felszerelése
- Akassza be a hordozóheveder karabiner kampóját a készüléken levő hevedertartóba (1).
- Állítsa be a heveder hosszúságát úgy, hogy a készüléket közvetlenül a talaj fölött lehessen tartani.
- Csak a Blower Vac 2400 E speed control esetén: Helyezze a hevederpárnázatot a hordozóheveder vállrészére és zárja be a tépőzárat.
A futógörgők felszerelése
- Helyezze fel a bal és jobb oldali futógörgőket a görgőtartóra, amíg reteszelődnek (9, 20).
- Tolja be a görgőtartót a szívó-/fújócsatorna alsó felén levő befogóba, amíg reteszelődik (21, 22).
Kezelés
Első üzembe helyezés
Figyelem!
A készüléket csak teljesen összeszerelt állapotban üzemeltesse.
A hosszabbító kábelen levő csatlakozódugónak és aljzatnak gumiból, puha PVC-ből vagy más azonos mechanikus szilárdságú termoplasztikus anyagból kell készülnie, vagy ilyen anyagú bevonattal kell rendelkeznie
A hosszabbító kábel vezetési típusa nem lehet könnyebb, mint:
könnyű gumitömlőkábel, H05 RN-F a VDE 0282 8. rész szerint
■ tömlőkábel poliuretán köpennyel a VDE 0282 10. rész szerint
■ Tartsa távol a gyermeket az elektromos hálózatra csatlakoztatott készüléktől
A készüléket csak olyan hálózati csatlakozóaljzathoz csatlakoztassa, amelyek max. 30 mA kioldóáramú hibaáram kapcsolóval (RCD) vannak biztosítva
A hosszabbító kábel csatlakozóinak fröccsenő víz ellen védettnek kell lenniük
■ A védőberendezéseket tilos eltávolítani
Szállítás
Figyelem – károsodásveszély!
Ne a hálózati csatlakozókábelnél fogva húzza ki a készülék csatlakozódugóját.
A csatlakozódugónál fogva húzza ki!
A készüléket csak a fogantyúnál vagy a hordozóhevedernél fogva hordozza
■ A futógörgőket ne használja a készülék szállításához
Üzemelés
Figyelem – sérülésveszély!
Ne üzemeltesse a készüléket gyűjtőzsák nélkül. Húzza be a cipzárt a gyűjtőzsákon.
A lombszívó csak akkor működik, ha a zsákkeret fel van akasztva a házra (biztonsági kapcsoló).
Ellenőrizze rendszeresen a hálózati csatlakozó-kábelt és a hosszabbító kábelt, nem tapasztal-hatók-e rajtuk sérülés jelei. Ezek kizárólag kifogástalan állapotban használhatók!
■ Ha a kábel használat közben megsérül, azonnal meg kell szüntetni az elektromos hálózathoz való csatlakozását!
- Dugja be a hálózati csatlakozódugót a hosszabbító kábel csatlakozóaljzatába.
- Biztosítsa a hosszabbító kábelt a húzásmentesítőbe való behelyezéssel (12, 13).
- Dugja be a hosszabbító kábel csatlakozódugóját a hálózati csatlakozóaljzatba.
Bekapcsolás
■ Nyomja meg a BE-/KI-kapcsolót és tartsa lenyomva.
Kikapcsolás
■ Engedje el a BE-/KI-kapcsolót.
Üzemmód kiválasztása
Az üzemmód a kapcsolókarral választható ki: (15, 16)
■ Mozgassa xxxx állásba a kapcsolókart :
- Szívás üzemmód kiválasztva
■ Mozgassa xxxx állásba a kapcsolókat: - Fújás üzemmód kiválasztva
Az üzemmód működő motor mellett vagy nyugalmi állapotban egyaránt kiválasztható.
Szívás-/fújáserősség beállítása (c07) (csak a Blower Vac 2400 E speed control esetén)
A fordulatszám-szabályozó elforgatása jobbra: - a szívás-/fújáserősség nő
A fordulatszám-szabályozó elforgatása balra: - a szívás-/fújáserősség csökken
A gyűjtőzsák kiürítése
- Kapcsolja ki a készüléket
- Húzza ki a hálózati csatlakozódugót
- Nyissa ki a cipzárt a gyűjtőzsákon
- Rázza ki jól a gyűjtőzsákot
- Húzza vissza a cipzárt
A kiürítéshez nem szükséges levenni a gyűjtőzsákot a zsákkeretről.
Az előleválasztó kiürítése
Nagyobb darabok (ágak, fenyőtobozok stb.) beszívása után ki kell üríteni az előleválasztót.
- Vegye le a zsákkeretet.
- Ürítse ki az előleválasztót.
- Akassza vissza a zsákkeretet.
Ha a fújáskor a készülék kifújja a felszívott lombot vagy hulladékot, ki kell üríteni az előleválasztót.
Karbantartás és ápolás
Figyelmeztetés
Sérülésveszély mozgó részek miatt.
Húzza ki a hálózati csatlakozódugót, és várja meg, amíg a készülék nyugalmi állapotba kerül.
Figyelem – károsodásveszély!
A készüléket ne tisztítsa nagynyomású tisztítóval vagy folyó víz alatt.
Üzemzavarok esetén ellenőriztesse a készüléket hivatalos szakemberrel vagy egy ügyfélszolgálati műhelyben.
Ellenőrizze, hogy az összes anya, csapszeg és csavar szorosan rögzítve van-e a készülék biztonságos üzemeltetésének biztosítása érdekében.
■ Cserélje ki a kopott és károsult alkatrészeket
Kizárólag eredeti pótalkatrészeket és tartozékokat használjon
Kapcsolókar
A kapcsolókar a beszívott lomb és hulladék maradványai miatt nehezen járhat.
Tisztítsa meg közvetlenül a készülék használata után a kapcsolókart többszöri átkapcsolás révén
Gyűjtőzsák
■ Ellenőrizze gyakran a gyűjtőzsákot, nem tapasztalható-e rajta kopás vagy sérülés
Rázza ki jól a gyűjtőzsákot, szükség esetén tisztítsa meg kefével
Az erősen szennyezett gyűjtőzsák kézi mosással 30 °C-os vízben mosható. Ne használjon erős tisztítószereket!
Hálózati csatlakozókábel
Ellenőrizze rendszeresen, és sérülés esetén cseréltesse ki hivatalos szakemberrel vagy egy ügyfélszolgálati mühelyben.
Hosszabbító kábel
■ Ellenőrizze rendszeresen, és sérülés esetén cserélje ki.
Tárolás
A készüléket kihúzott hálózati csatlakozódugóval tárolja
■ A készüléket szárazon tárolja
A készüléket gyermekek és illetéktelen személyek számára hozzáférhetetlen módon tárolja
■ Ürítse ki az előleválasztót és a gyűjtőzsákot
Ártalmatlanítás
Az elhasználódott készülékeket, elemeket vagy akkumulátorokat ne dobja a háztartsái hulladék közé!
A csomagolás, a készülék és a tartozékok újrahasznosítható anyagokból készültek, és ennek megfelelően kell selejtezni azokat.
Hibaelhárítás
| Hiba Lehetséges ok Megoldás | ||
| A készülék nem működik Nincs áramellátás Ellenőrizze a biztosítékot / hosszabbító kábelt | ||
| A készülék megszakítá-sokkal működik | A hosszabbító kábel sérült Cserélje ki a hosszabbító kábelt | |
| A BE-/KI-kapcsoló meghibásodott Keressen fel egy AL-KO szervizpontot | ||
| A szívó-/fújóerősség csökken | Az előleválasztó megtelt Ürítse ki az előleválasztót | |
| A gyűjtőzsák megtelt Ürítse ki a gyűjtőzsákot | ||
| A szívó-/fújóerősség túl gyenge | A hosszabbító kábel túl hosszú Max. 50 m hosszú hosszabbító kábelt használjon | |
| A hosszabbító kábel keresztmetszete túl kicsi | Min. 3 x 1,5 mm2 keresztmetszetű hosszabbító kábelt használjon | |
Olyan hibák esetén, amelyek nem szerepelnek a táblázatban, illetve amelyeket saját maga nem tud elhárítani, forduljon illetékes ügyfélszolgálatunkhoz.
Garancia
A készülék esetleges anyag-, illetve gyártási hibáit a szavatosság törvényes elévülési idején belül, saját választásunknak megfelelően javítéssal vagy pótalkatrész biztosításával hárítjuk el.
Az elévülési idő vonatkozásában annak az országnak a törévenyei az irányadók, amelyben a készüléket megvásárolták.
A garancia érvényes, ha: A garancia nem érvényes, ha:
■ A készüléket szakszerűen használták
■ Betartották a használati utasítást
■ Eredeti pótalkatrészeket használtak
■ A készüléket sajátkezűleg javították
■ A készülék műszaki jellemzői megváltoztak
A készüléket nem rendeltetésszerűen használták (pl. ipari vagy kommunális célú hasznosítás esetén)
A garancia nem vonatkozik a következőkre:
■ A lakkozás normál használatból eredő sérülései
■ Kopásnak kitett alkatrészek, amelyek a pótalkatrész-kártyán bekeretezett számmal vannak jelölve XXX XXX (X)
Belsőégésű motorok – Ezekre az adott motor gyártója által kiadott külön garanciavállalás érvényes
Garanciális esetben kérjük, hogy ezzel a garanciavállalási nyilatkozattal és a vásárláskor kapott számlával forduljon az üzlethez, ahol a vásárlás történt, vagy a legközelebbi ügyfélszolgálathoz.
Ez a garanciavállalás a vásárlónak az eladóval szemben támasztott törvényes szavatossági igényét nem érinti.
EU megfelelőségi nyilatkozat
Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-orányelvekben, EU biztonsági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.
Termék
Elektromos lombszívó
Gyártási szám
G 2512515
Typ
Blower Vac 2200 E
Blower Vac 2400E speed control
Gyártó
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
EU-irányelvek
Harmonizált szabványok
EN 60335-1
IEC 60335-2-100
Zajnyomásszint mért / garantált
Blower Vac 2200 E
102 dB(A) / 103 dB(A)
Blower Vac 2400E speed control
102 dB(A) / 103 dB(A)
Megfelelés értékelése
2000/14/EG, V. függelék
Kötz, 27.07.2009
