VAC 2400 E - Воздуходувка AL-KO - Бесплатное руководство пользователя

Тип продукта	Электрический воздуходувка-пылесос для листьев
Бренд	AL-KO
Модель	VAC 2400 E speed control
Потребляемая мощность	2400 Вт
Напряжение сети	230 В~ / 50 Гц
Мощность всасывания	5,0 – 10,0 м³/мин
Скорость обдува	170 – 210 км/ч
Объем предварительного сепаратора	5 л
Объем сборного мешка	40 л
Снижение объема всасывания	До 90%
Регулятор скорости	Да (электронный регулятор)
Вес	5,4 кг
Уровень звукового давления LPA	93 дБ(А)
Гарантированный уровень звуковой мощности	103 дБ(А)
Класс защиты	II (двойная изоляция)
Длина соединительного кабеля	0,2 м
Минимальное сечение удлинительного кабеля	3 x 1,5 мм²
Основные функции	Всасывание, обдув, встроенное измельчение
Устройства безопасности	Выключатель безопасности для рамки мешка, выключатель ВКЛ/ВЫКЛ без фиксации
Обслуживание	Ручная очистка, проверка винтов, стирка мешка при 30°C
Гарантия	Законная гарантия в соответствии со страной покупки
Оригинальные запасные части	Рекомендуются для сохранения соответствия

Часто задаваемые вопросы - VAC 2400 E AL-KO

Как правильно собрать воздуходувку-пылесос VAC 2400 E?

Сначала соберите ручку, вставив квадратную гайку и закрутив винт M6x100. Установите рычаг переключения, сборный мешок (закрепив ремень и зафиксировав скобы), предварительный сепаратор в рамку мешка, затем рамку мешка на патрубок всасывающей трубы. Закрепите ремень и установите ролики на опору. Перед первым использованием прибор должен быть полностью собран.

Какие виды отходов можно собирать этим устройством?

Прибор предназначен для всасывания и обдува сухих листьев и садовых отходов, таких как трава, ветки, шишки и бумажные тряпки. Не всасывайте горящие, легковоспламеняющиеся, взрывоопасные вещества или жидкости.

Как отрегулировать мощность всасывания или обдува?

На модели VAC 2400 E speed control поверните регулятор скорости вправо для увеличения мощности, влево для уменьшения. Это позволяет адаптировать поток воздуха к рабочим условиям.

Что делать, если прибор не запускается?

Сначала проверьте электропитание: предохранитель, розетку и удлинительный кабель. Если соединительный кабель поврежден, обратитесь в сервисную службу AL-KO. Также убедитесь, что рамка мешка правильно зафиксирована (выключатель безопасности).

Как опорожнить сборный мешок и предварительный сепаратор?

Для сборного мешка: выключите прибор, отключите от сети, откройте молнию, вытряхните содержимое и закройте. Для предварительного сепаратора: снимите рамку мешка, опорожните сепаратор, затем установите обратно. При опорожнении не снимайте мешок с рамки.

Какие правила безопасности соблюдать при использовании?

Используйте защитные очки, перчатки, средства защиты слуха и прочную обувь. Не используйте под дождем, не направляйте обдув на людей, держите детей и животных на расстоянии, не оставляйте прибор без присмотра. Перед очисткой всегда отключайте от сети.

Как ухаживать за сборным мешком?

Регулярно проверяйте состояние мешка. Сильно встряхните или очистите щеткой для удаления остатков. При сильном загрязнении выстирайте вручную при 30°C без агрессивного моющего средства. Замените, если он изношен или поврежден.

Можно ли использовать удлинительные кабели? Если да, то какие?

Да, используйте удлинительный кабель для наружного применения с минимальным сечением 3 x 1,5 мм² и максимальной длиной 50 метров. Разъем должен быть защищен от брызг. Закрепите кабель в фиксаторе, чтобы он не отключился.

Почему снижается мощность всасывания?

Возможные причины: полный предварительный сепаратор или сборный мешок (необходимо опорожнить), слишком длинный удлинительный кабель или недостаточное сечение, засоры в канале. Проверьте эти моменты и при необходимости очистите.

Как получить запасные части или отремонтировать?

Используйте исключительно оригинальные запасные части AL-KO для сохранения безопасности и гарантии. В случае неисправности, не устраненной с помощью таблицы неисправностей, обратитесь в авторизованный сервисный центр AL-KO. Сохраняйте гарантийный талон и чек.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VAC 2400 E AL-KO

RUS: Руководство по эксплуатации .....94

O

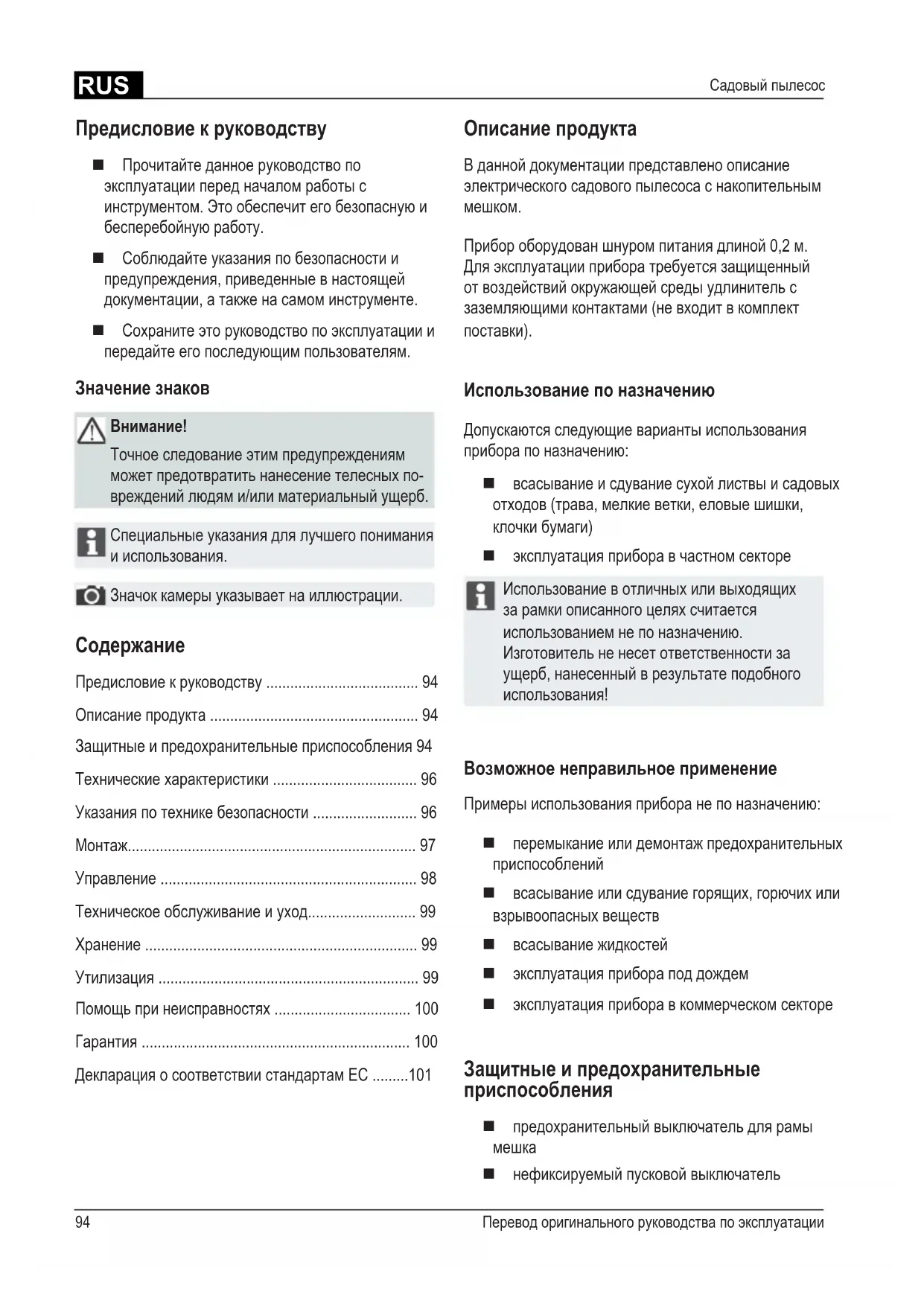

Предисловие к руководству

■ Прочитайте данное руководство по эксплуатации перед началом работы с инструментом. Это обеспечит его безопасную и бесперебойную работу.
Соблюдайте указания по безопасности и предупреждения, приведенные в настоящей документации, а также на самом инструменте.
■ Сохраните это руководство по эксплуатации и передайте его последующим пользователям.

Значение знаков

Внимание!

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб.

Специальные указания для лучшего понимания и использования.

Значок камеры указывает на иллюстрации.

Содержание

Предисловие к руководству 94

Описание продукта 94

Защитные и предохранительные приспособления 94

Технические характеристики 96

Указания по технике безопасности ..... 96

Монтаж....97

Управление 98

Техническое обслуживание и уход.... 99

Хранение 99

Утилизация 99

Помощь при неисправностях 100

Гарантия 100

Декларация о соответствии стандартам ЕС .....101

Описание продукта

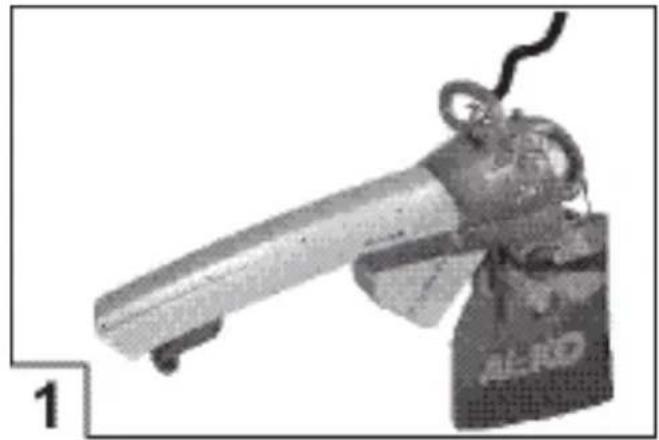

В данной документации представлено описание электрического садового пылесоса с накопительным мешком.

Прибор оборудован шнуром питания длиной 0,2 м. Для эксплуатации прибора требуется защищенный от воздействий окружающей среды удлинитель с заземляющими контактами (не входит в комплект поставки).

Использование по назначению

Допускаются следующие варианты использования прибора по назначению:

■ всасывание и сдувание сухой листвы и садовых отходов (трава, мелкие ветки, еловые шишки, ключки бумаги)
■ эксплуатация прибора в частном секторе

Использование в отличных или выходящих за рамки описанного целях считается использованием не по назначению. Изготовитель не несет ответственности за ущерб, нанесенный в результате подобного использования!

Возможное неправильное применение

Примеры использования прибора не по назначению:

■ перемыкание или демонтаж предохранительных приспособлений
■ всасывание или сдувание горящих, горючих или взрывоопасных веществ
■ всасывание жидкостей
■ эксплуатация прибора под дождем
■ эксплуатация прибора в коммерческом секторе

Защитные и предохранительные приспособления

■ предохранительный выключатель для рамы мешка
■ нефиксируемый пусковой выключатель

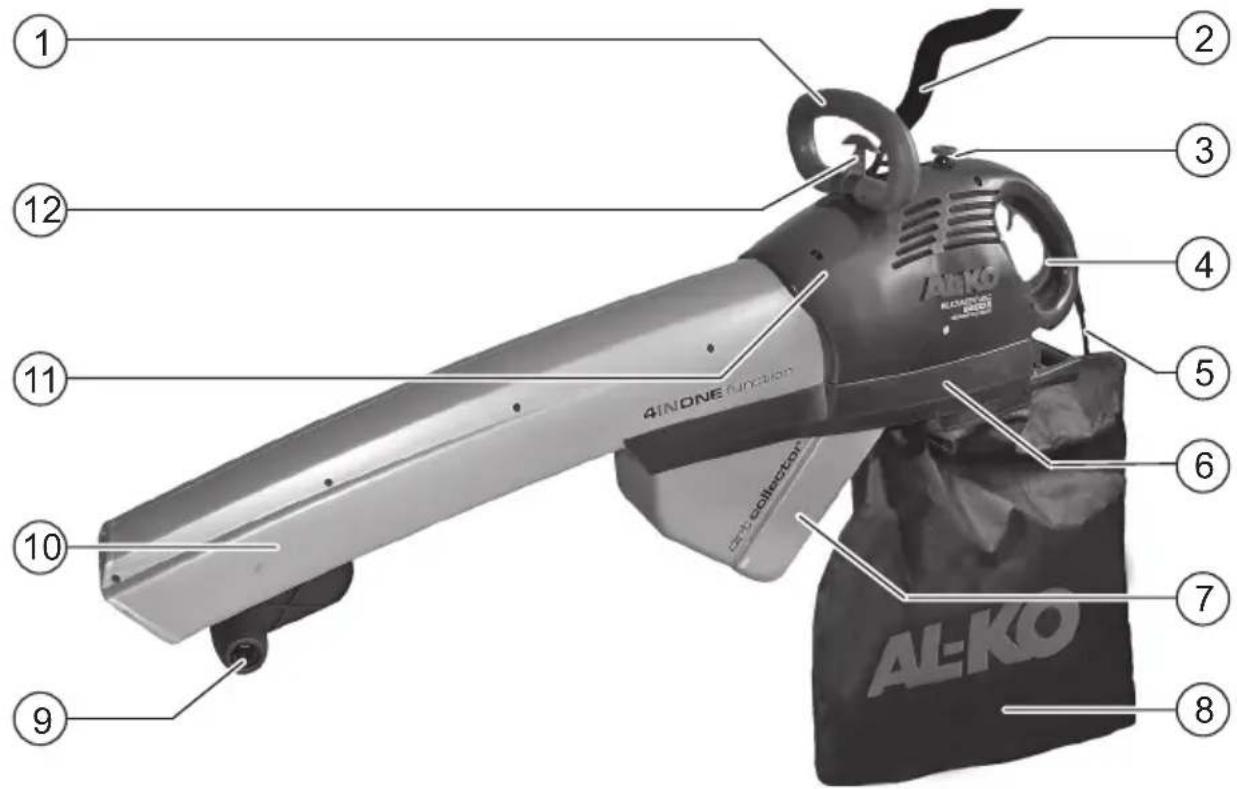

Основные элементы прибора

1 Ручка 7 Фильтр предварительной очистки
2 Лямка 8 Накопительный мешок
3 Регулятор оборотов * 9 Ролики
4 Пусковой выключатель 10 Всасывающий/выдувной канал
5 Шнур питания 11 Корпус электродвигателя
6 Рама мешка 12 Рычаг переключения (всасывание/выдув)

* в зависимости от модели

Расшифровка символов на приборе

Перед чисткой или обслуживанием прибора вынуть шнур питания из розетки и дождаться останова двигателя.

Ознакомиться с инструкцией по эксплуатации и действовать в соответствии с ней.

Не допускать в зону работ посторонних лиц, в особенности детей.

Не использовать во время дождя или не оставлять на открытом воздухе.

Надевать защитные очки.

Технические характеристики

Технические характеристики Blower Vac 2200 E Blower Vac 2400 E		speed control
Потребляемая мощность	2 200 Вт	2 400 Вт
Мощность всасывания	9,7 м3/мин	5,0 – 10,0 м3/мин
Скорость обдува	205 км / ч	170 – 210 км / ч
Объем фильтра предварительной очистки	5 л 5 л
Объем накопительного мешка	40 л 40 л
Лямка Есть Есть, с подбивкой
Регулятор оборотов Нет Есть
Снижение объема всасываемого материала	До 90 % До 90 %
Напряжение сети, предохранитель 230 В перем. ток/50 Гц,10 А	230 В перем. ток/50 Гц,10 А
Класс защиты	☐/II /II	☐
Уровень громкости звука L_рд	93 дБ (А) 93 дБ (А)
Максимальное ускорение колебаний avhw	< 2,5 м / с2	< 2,5 м / с2
Вес	5,1 кг	5,4 кг

Указания по технике безопасности

Внимание!

Эксплуатировать прибор только в технически исправном состоянии!

Внимание — Опасность получения травм!

Не выводить из строя предохранительные и защитные приспособления.

Электрическая безопасность

Использовать только удлинители, предусмотренные для работы на открытом воздухе
Использовать удлинители с поперечным сечением кабеля не менее 3 x 1,5 мм²
■ Не использовать поврежденные или дефектные удлинители
Соблюдать максимально допустимую электрическую нагрузку, указанную на барабане удлинителя
■ Для уменьшения натяжения провода фиксировать кабель в специальном зажиме
■ Всегда убирать кабель от прибора
■ Защищать прибор от влаги

Техника безопасности при работе

Соблюдать местные предписания по эксплуатации приборов.

Ответственность за несчастные случаи или подвергание опасности других лиц и их имущества лежит на операторе или пользователе.
■ Не допускается использование прибора детьми.
■ Лицам, не ознакомившимся с данной инструкцией по эксплуатации, работать с прибором строго запрещено.
Использовать прибор только при дневном свете или хорошем искусственном освещении.
■ Не работать с прибором под воздействием алкоголя, наркотических веществ или медикаментов.
■ Не использовать прибор, если поблизости находятся люди, особенно дети, а также домашние животные.
■ Не оставлять прибор без присмотра.
■ Перед каждым использованием проверять прибор на повреждения, дефектные части заменять.
Никогда не использовать прибор, если рама мешка или накопительный мешок повреждены или не установлены.

■ Надевать соответствующую спецодежду:

защитные очки
защитные перчатки
защитные наушники
противопыльный респиратор
прочная обувь
длинные брюки

■ Не приближать к всасывающему отверстию:

свободно свисающую одежду
украшения
длинные волосы

Содержать в чистоте все отверстия для притока холодного воздуха.

Никогда не выдувать мусор в направлении других лиц.

Монтаж

Внимание!

Эксплуатация прибора допускается только после полностью выполненного монтажа.

Монтаж ручки

1. Вставить квадратную гайку в ручку ( 29)
2. Надеть ручку на корпус ( 3).
3. Установить ручку в желаемое положение.
4. Вставить винт (M6×100) в ручку ( 4).
5. Закрутить ручку.

Монтаж рычага переключения

1. Надеть ручку в правильном положении (5)
2. Вставить в ручку винт (∅ 3,5 × 16).
3. Закрутить ручку.

Монтаж накопительного мешка (☐)

1. Повесить ремень накопительного мешка на подвесной стержень рамы мешка и обернуть вокруг рамы.
2. Зафиксировать крепежные уголки в петлях ремня накопительного мешка (7).
3. Осторожно закрутить ремень накопительного мешка винтом (M4×30) и гайкой (7).

Монтаж фильтра предварительной очистки

1. Вставить нижнюю часть фильтра предварительной очистки в раму мешка (C).
2. Зафиксировать верхнюю часть фильтра предварительной очистки в раме мешка (☐ 8).

Монтаж рамы мешка

1. Подвесить раму мешка на носике всасывающей трубы (29/1).
2. Слегка потянуть раму мешка вверх ( 9/2).
3. Зафиксировать ручку на корпусе ( 10).

Монтаж лямки

1. Зацепить карабин лямки в креплении для лямки на приборе (☐1).
2. Отрегулировать длину лямки таким образом, чтобы прибор можно было держать на небольшой высоте над землей.
3. Только y Blower Vac 2400 E speed control: Положить под ремень подкладку в районе плеча и закрепить лентой-липучкой.

Монтаж роликов

1. Вставить ролики слева и справа в держатель до щелчка (19, 20).
2. Вставить держатель роликов в крепление на нижней стороне всасывающего/выдувного канала до щелчка (21, 22).

Управление

Первое включение

Внимание!

Эксплуатация прибора допускается только после полностью выполненного монтажа.

Штекеры и розетки удлинителя должны быть изготовлены из резины, мягкого ПВХ или иного термопластичного материала такой же механической прочности или обтянуты подобным материалом.
■ Тип кабеля удлинителя должен быть не ниже, чем:

■ легкий кабель с резиновой изоляцией H05 RN-F в соответствии со стандартом VDE 0282 часть 8
шланговый провод с оболочкой из полиуретана в соответствии со стандартом VDE 0282 часть 10

■ Не допускать детей к включенному в сеть прибору.
■ Подключать прибор только к розеткам, оборудованным устройством защитного отключения (RCD) с током отключения не более 30 мА.
■ Штепсельные разъемы удлинителя должны быть защищены от попадания брызг.
■ Запрещается снимать защитные приспособления.

Транспортировка

Внимание — Опасность повреждения!

Не вытаскивать прибор из розетки за шнур питания. Для отключения тянуть за штекер!

■ Носить прибор только за ручку или на лямке.
■ Не использовать ролики для транспортировки прибора.

Эксплуатация

Внимание — Опасность получения травм!

Не использовать прибор без накопительного мешка.

Закрывать молнию на накопительном мешке.

Садовый пылесос работает только при подвешенной на корпусе раме мешка (предохранительный выключатель).

■ Регулярно проверять шнур питания и удлинитель на предмет повреждений. Эксплуатировать прибор только при безупречном состоянии кабелей и розеток! ■ В случае повреждения кабеля во время работы немедленно отключить прибор от сети!

1. Вставить штекер прибора в розетку удлинителя.
2. Вложить кабель удлинителя в зажим для разгрузки провода от натяжения и зафиксировать его там (12, 13).
3. Воткнуть штекер удлинителя в розетку.

Включение

■ Нажать и удерживать пусковой выключатель.

Выключение

■ Отпустить пусковой выключатель.

Выбор режима работы

Режим работы выбирается рычагом переключения: (15, 16)

Рычаг переключения находится в положении: - режим всасывания
- Рычаг переключения находится в положении: - режим выдува

Режим работы можно переключать при включенном или выключенном двигателе.

Регулировка силы всасывания/выдува (17)

(только у Blower Vac 2400 E speed control)

■ Повернуть регулятор оборотов вправо: - сила всасывания/выдува увеличивается.
■ Повернуть регулятор оборотов влево: - сила всасывания/выдува уменьшается.

Опорожнение накопительного мешка

1. Выключить прибор.
2. Вынуть штекер.
3. Открыть молнию на накопительном мешке.
4. Тщательно вытряхнуть накопительный мешок.
5. Снова закрыть молнию.

Для опорожнения накопительного мешка его не нужно снимать с рамы мешка.

Опорожнение фильтра предварительной очистки

После всасывания крупных предметов (ветки, еловые шишки и т.п.) необходимо опорожнить фильтр предварительной очистки.

1. Снять раму мешка.
2. Опорожнить фильтр предварительной очистки.
3. Снова установить раму мешка.

Если засосанные предметы вываливаются обратно, фильтр предварительной очистки необходимо опорожнить.

Техническое обслуживание и уход

Внимание

Повреждение подвижными частями. Вынуть штекер и дождаться останова прибора.

Внимание — Опасность повреждения!

Не мыть прибор очистителем высокого давления или проточной водой.

В случае неисправности прибор должен проверить уполномоченный специалист или сервисная мастерская.

■ Убедиться в прочной посадке всех гаек, болтов и винтов с целью безопасной эксплуатации прибора.
■ Заменить износившиеся или дефектные детали.
Использовать только оригинальные запасные детали и комплектующие.

Рычаг переключения

Остатки всасываемого материала могут затруднить ход рычага переключения.

Непосредственно перед использованием прибора очистить рычаг, переключив его несколько раз.

Накопительный мешок

• Часто проверять накопительный мешок на предмет износа или повреждений.
• Хорошо вытрахивать накопительный мешок, при необходимости чистить щеткой.

Сильно загрязненный накопительный мешок можно стирать вручную при температуре 30°C. Не использовать едкие чистящие средства!

Шнур питания

Регулярно проверять и при обнаружении дефектов заменять у уполномоченного специалиста или в сервисной мастерской.

Удлинитель

■ Регулярно проверять и при обнаружении дефектов заменять.

Хранение

■ При хранении прибора вынимать штекер из розетки.
■ Хранить прибор в сухом месте.
■ Хранить прибор в недоступном для детей и посторонних лиц месте.
■ Опорожнить фильтр предварительной очистки и накопительный мешок.

Утилизация

Запрещается утилизация пришедших в негодность инструментов, батарей или аккумуляторов вместе с бытовыми отходами!

Инструмент, его упаковка и принадлежности изготовлены из материалов, подлежащих вторичной переработке, поэтому их следует утилизировать соответствующим образом.

Помощь при неисправностях

Неисправность Возможная причина Устранение
Прибор не работает Отсутствует электропитание Проверить предохранитель/удлинитель
Прибор работает с перебоями	Поврежден удлинитель Заменить удлинитель
	Поврежден пусковой выключатель Обратиться в сервисную мастерскую AL-KO
Падает сила всасывания/выдува	Фильтр предварительной очистки полон	Опорожнить фильтр предварительной очистки
	Накопительный мешок полон Опорожнить накопительный мешок
Сила всасывания/выдуваслишком мала	Удлинитель слишком длинный Длина кабеля удлинителя должна быть не более 50 м
	Поперечное сечение провода удлинителя слишком мало	Использовать удлинитель с поперечным сечением провода не менее 3 × 1,5 мм^2

При возникновении неполадок, которые не приведены в данной таблице или которые невозможно устранить самостоятельно, обратиться в один из сервисных центров нашей компании.

Гарантия

Мы готовы устранить некоторые погрешности материала или изготовления в течение установленного законом срока давности предъявления претензии по качеству (путем ремонта или замены – по нашему усмотрению). Срок давности определяется законодательством страны, где был куплен инструмент.

Наши гарантийные обязательства действительны только в следующих случаях:

■ При надлежащем обращении с инструментом
■ При соблюдении руководства по эксплуатации
■ При использовании оригинальных запасных частей

Гарантия теряет силу в следующих случаях:

■ При попытке починить инструмент
■ При внесении изменений в конструкцию инструмента
■ При ненадлежащем использовании инструмента (например, в промышленных или коммунальных целях)

Гарантия не распространяется на:

■ Повреждения лакового покрытия, возникшие по причине нормального износа
Изнашиваемые детали, отмеченные рамкой XXXX (X) на карте запасных частей
Двигатели внутреннего сгорания – На них распространяются отдельные гарантийные обязательства соответствующего производителя двигателей

В случае, требующем предоставления гарантии, пожалуйста, обратитесь с данным гарантийным письмом и чеком, подтверждающим покупку, к Вашему дилеру или в ближайший авторизованный сервисный центр. Данные гарантийные обязательства не распространяются на определенный законом порядок предъявления покупателем претензий по качеству к продавцу.

Декларация о соответствии стандартам ЕС

Настоящим документом мы заявляем, что данный спроектированный нами продукт соответствует требованиям согласованных директив ЕС, стандартам безопасности ЕС, а также другим стандартам, применяемым к данному продукту.

Продукт

Электрический садовый пылесос

Серийный номер

G 2512515

Тип

Blower Vac 2200 E

Blower Vac 2400E speed control

Производитель

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Директивы ЕС

98/37/EG (до 28.12.09)

2006/42/EG (c 29.12.09)

2006/95/EG 2004/108/EG

2002/88/EG

Уполномоченный представитель

Anton Eberle

Ichenhauser Str. 14

D-89359 Kötz

Согласованные нормы

EN 60335-1

IEC 60335-2-100

Уровень звука

измеренный / гарантируемый

Blower Vac 2200 E

102 dB(A) / 103 дБ (A)

Blower Vac 2400E speed control

102 dB(A) / 103 дБ (A)

Оценка соответствия

2000/14/EG, Приложение V

Kötz, 27.07.2009
