BEDIENUNGSANLEITUNG VAC 2400 E AL-KO

SOriginal-Betriebsanleitung

Laubsauger5470 602_b Blower Vac 2200 E / 2400 ED Original-Betriebsanleitung

• Laubsauger Inhaltsverzeichnis Einleitung p. 6
• Zeichenerklärung p. 6

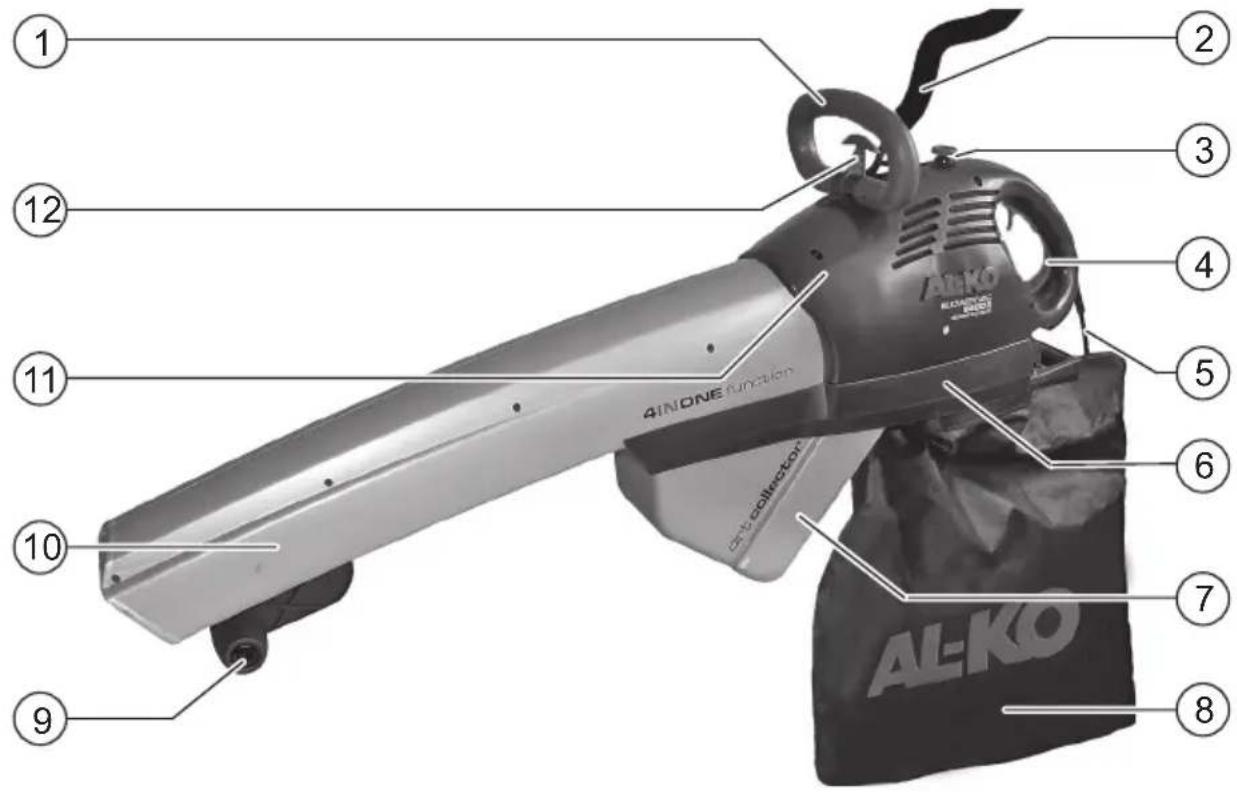

• Produktbeschreibung p. 6
• Sicherheits- und Schutzeinrichtungen p. 7
• Technische Daten p. 8
• Sicherheitshinweise p. 8
• Montage p. 9
• Bedienung p. 10
• Wartung und Pege p. 11
• Lagerung p. 11
• Entsorgung p. 11
• Hilfe bei Störungen p. 12
• Garantie p. 12

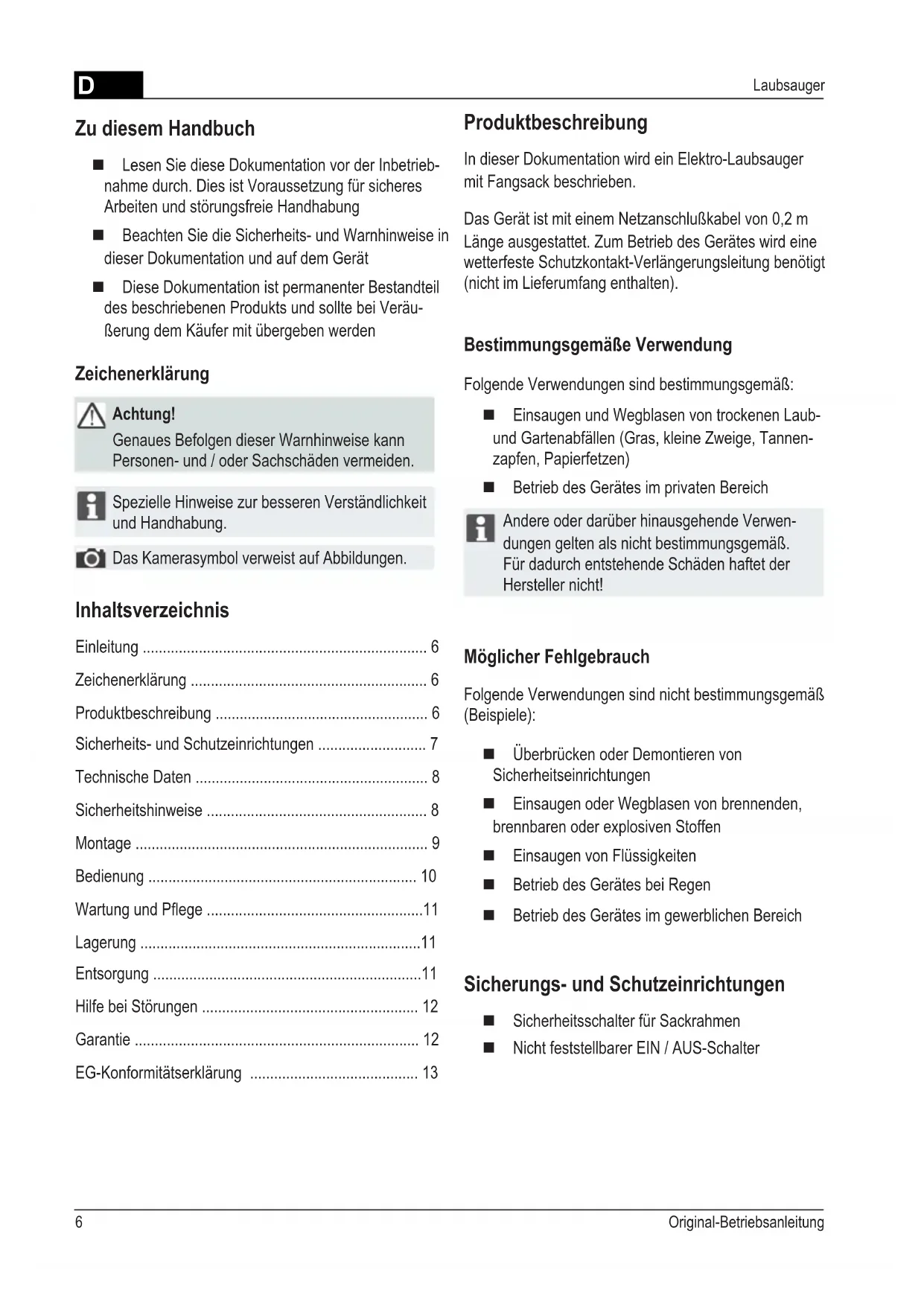

• EG-Konformitätserklärung Zu diesem Handbuch Lesen Sie diese Dokumentation vor der Inbetrieb- nahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräu- ßerung dem Käufer mit übergeben werden Zeichenerklärung Achtung! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. Das Kamerasymbol verweist auf Abbildungen. Produktbeschreibung In dieser Dokumentation wird ein Elektro-Laubsauger mit Fangsack beschrieben. Das Gerät ist mit einem Netzanschlußkabel von 0,2 m Länge ausgestattet. Zum Betrieb des Gerätes wird eine wetterfeste Schutzkontakt-Verlängerungsleitung benötigt (nicht im Lieferumfang enthalten). Bestimmungsgemäße Verwendung Folgende Verwendungen sind bestimmungsgemäß: Einsaugen und Wegblasen von trockenen Laub- und Gartenabfällen (Gras, kleine Zweige, Tannen- zapfen, Papierfetzen) Betrieb des Gerätes im privaten Bereich Andere oder darüber hinausgehende Verwen- dungen gelten als nicht bestimmungsgemäß. Für dadurch entstehende Schäden haftet der Hersteller nicht! Möglicher Fehlgebrauch Folgende Verwendungen sind nicht bestimmungsgemäß (Beispiele): Überbrücken oder Demontieren von Sicherheitseinrichtungen Einsaugen oder Wegblasen von brennenden, brennbaren oder explosiven Stoffen Einsaugen von Flüssigkeiten Betrieb des Gerätes bei Regen Betrieb des Gerätes im gewerblichen Bereich Sicherungs- und Schutzeinrichtungen Sicherheitsschalter für Sackrahmen Nicht feststellbarer EIN / AUS-SchalterD 7470 602_b Blower Vac 2200 E / 2400 E Produktübersicht 1 Tragegriff 7 Vorabscheider 2 Tragegurt 8 Fangsack 3 Drehzahlregler * 9 Laufrollen 4 EIN / AUS-Schalter 10 Saug- / Blaskanal 5 Netzanschlußkabel 11 Motorgehäuse 6 Sackrahmen 12 Umschalthebel Saugen / Blasen p. 13

• je nach Ausführung Bedeutung der Symbole auf dem Gerät Vor Reinigung oder Wartung Netzstecker ziehen und warten, bis der Motor steht. Bedienungsanleitung lesen und danach handeln. Unbeteiligte Personen, besonders Kinder, fernhalten. Bei Regen nicht verwenden oder im Freien stehen lassen. Augenschutz tragen.

Original-Betriebsanleitung

Laubsauger Technische Daten Technische Daten Blower Vac 2200 E Blower Vac 2400 E speed control Leistungsaufnahme 2 200 W 2 400 W Saugleistung 9,7 m

/ min Blasgeschwindigkeit 205 km / h 170 – 210 km / h Volumen Vorabscheider 5 l 5 l Volumen Fangsack 40 l 40 l Tragegurt Ja Ja, mit Polsterung Drehzahlregler Nein Ja Reduzierung des Sauggut-Volumens Bis zu 90 % Bis zu 90 % Netzspannung, Absicherung 230V AC / 50 Hz, 10 A 230V AC / 50 Hz, 10 A Schutzklasse / II / II Schalldruckpegel L

Gewicht 5,1 kg 5,4 kg Sicherheitshinweise Achtung! Gerät nur in technisch einwandfreiem Zustand benutzen!. Achtung – Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden. Elektrische Sicherheit Nur Verlängerungsleitungen verwenden, die für den Gebrauch im Freien vorgesehen sind Verlängerungsleitungen mit Querschnitt von mindestens 3 x 1,5 mm

verwenden Keine beschädigten oder brüchigen Verlängerungs- leitungen verwenden Max. elektrische Belastbarkeit von Verlängerungs- leitungen auf Kabeltrommeln beachten Verlängerungsleitungen in Zugentlastung am Gerät einlegen Kabel immer von der Maschine weg führen Gerät vor Feuchtigkeit schützen Sicherheitshinweise zur Bedienung Örtliche Bestimmungen zum Betreiben von Geräten beachten. Der Bediener oder Benutzer ist für Unfälle oder die Gefährdung anderer Personen und ihres Eigentums selbst verantwortlich. Kinder dürfen das Gerät nicht benutzen Personen, die diese Gebrauchsanleitung nicht ken- nen, dürfen das Gerät nicht benutzen Gerät nur bei Tageslicht oder sehr guten künst- lichen Lichtverhältnissen betreiben Gerät nicht unter Einuss von Alkohol, Drogen oder Medikamenten bedienen Gerät nicht benutzen, wenn sich Personen, beson- ders Kinder, oder Haustiere in der Nähe benden. Gerät nicht unbeaufsichtigt lassen Gerät vor jedem Gebrauch auf Beschädigungen prüfen, beschädigte Teile ersetzen lassen Gerät niemals in Betrieb setzen, wenn Sackrahmen oder Fangsack beschädigt oder nicht montiert sindD 9470 602_b Blower Vac 2200 E / 2400 E Zweckmäßige Arbeitskleidung tragen: Schutzbrille Schutzhandschuhe Gehörschutz Gesichtsschutz gegen Staub festes Schuhwerk lange Hosen Von der Ansaugöffnung fernhalten: lose hängende Kleidung Schmuck Langes Haar Alle Einlässe für die Kühlluft von Unrat freihalten. Unrat niemals in Richtungen blasen, in denen sich Personen aufhalten. Montage Achtung! Das Gerät darf erst nach vollständiger Montage betrieben werden. Haltegriff montieren

1. Vierkantmutter in den Haltegriff einsetzen ( 2).

2. Haltegriff auf das Gehäuse schieben (

3. Gewünschte Griffposition einstellen.

4. Schraube (M6×100) in Haltegriff einsetzen (

5. Haltegriff festschrauben.

Umschalthebel montieren

1. Griffstück lagerichtig aufsetzen ( 5).

2. Schraube (Ø 3,5 × 16) in Griffstück einsetzen.

3. Griffstück festschrauben.

Fangsack montieren ( 6)

1. Fangsackriemen am Einhängezapfen des

Sackrahmens einhängen und um den Kragen des Sackrahmens legen.

2. Verschlusswinkel in die Ösen des

Fangsackriemens einrasten lassen ( 7).

3. Fangsackriemen mit Schraube (M4×30) und Mutter

vorsichtig festspannen ( 7). Vorabscheider montieren

1. Untere Kante des Vorabscheiders in Sackrahmen

2. Obere Kante des Vorabscheiders in Sackrahmen

einrasten lassen( 8). Sackrahmen montieren

1. Sackrahmen an der Nase des Saugrohres einhän-

2. Sackrahmen leicht nach oben ziehen (

3. Haltegriff am Gehäuse einrasten lassen(

10). Tragegurt montieren

1. Karabinerhaken des Tragegurtes in die Gurthalte-

rung am Gerät einhängen ( 11).

2. Gurtlänge so einstellen, dass das Gerät knapp über

dem Boden geführt werden kann.

3. Nur bei Blower Vac 2400 E speed control:

Gurtpolster um Schulterbereich des Tragegurts legen und Klettband verschließen. Laufrollen montieren

1. Laufrollen links und rechts auf Laufrollenträger

aufstecken, bis sie einrasten ( 19, 20).

2. Laufrollenträger in die Aufnahme an der Unterseite

des Saug-/Blaskanals einschieben, bis er einrastet

21, 22).D Original-Betriebsanleitung

Laubsauger Bedienung Erstinbetriebnahme Achtung! Das Gerät darf erst nach vollständiger Montage betrieben werden. Stecker und Kupplungsdosen an Verlängerungs- leitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Ma- terial überzogen sein Leitungsart der Verlängerungsleitung darf nicht leichter sein als: leichte Gummischlauchleitung H05 RN-F nach VDE 0282 Teil 8 Schlauchleitung mit Polyurethanmantel nach VDE 0282 Teil 10 Kinder von dem am Netz angeschlossenen Gerät fernhalten Gerät nur an Netzsteckdosen anschließen, die mit einem Fehlerstromschutzschalter (RCD) mit Auslö- sestrom von max. 30 mA gesichert sind Die Steckvorrichtungen der Verlängerungsleitungen müssen spritzwassergeschützt sein Schutzvorrichtungen dürfen nicht entfernt werden Transport Achtung – Beschädigungsgefahr! Gerät nicht durch Ziehen am Netzanschlußkabel ausstecken. Zum Ausstecken am Netzstecker ziehen! Gerät nur am Griff oder am Tragegurt tragen Laufrollen nicht zum Transport des Gerätes ver- wenden Betrieb Achtung – Verletzungsgefahr! Gerät nicht ohne Fangsack betreiben. Reißverschluß am Fangsack schließen.. Der Laubsauger funktioniert nur, wenn der Sack- rahmen am Gehäuse eingehängt ist (Sicherheitsschalter). Netzanschlußkabel und Verlängerungsleitungen müssen regelmäßig auf Anzeichen von Beschä- digungen überprüft werden und dürfen nur in ein- wandfreiem Zustand benutzt werden! Falls ein Kabel beim Gebrauch beschädigt wird, muss es sofort vom Stromnetz getrennt werden!

1. Netzanschlußstecker in die Kupplung der Verlänge-

rungsleitung stecken.

2. Verlängerungsleitung durch Einlegen in die Zugent-

lastung sichern ( 12, 13).

3. Stecker der Verlängerungsleitung in Netzsteckdose

stecken. Einschalten EIN / AUS-Schalter eindrücken und gedrückt halten. Ausschalten EIN / AUS-Schalter loslassen. Betriebsart wählen Die Betriebsart wird mit dem Umschalthebel gewählt: ( 15, 16) Umschalthebel in Stellung bewegen: - Betriebsart Saugen ist gewählt Umschalthebel in Stellung bewegen: - Betriebsart Blasen ist gewählt Die Betriebsart kann bei laufendem Motor oder im Stand gewählt werden. Saug- / Blasstärke einstellen ( 17) (nur bei Blower Vac 2400 E speed control) Drehzahlregler nach rechts drehen: - Saug- / Blasstärke wird erhöht Drehzahlregler nach links drehen: - Saug- / Blasstärke wird verringertD 11470 602_b Blower Vac 2200 E / 2400 E Fangsack entleeren

1. Gerät ausschalten

2. Netzstecker ziehen

3. Reißverschluß am Fangsack öffnen

4. Fangsack gut ausschütteln

5. Reißverschluß wieder verschließen

Der Fangsack muß zum Entleeren nicht vom Sackrahmen abgenommen werden. Vorabscheider entleeren Nach dem Aufsaugen von gröberen Teilen (Zweige, Tan- nenzapfen...) muß der Vorabscheider entleert werden.

1. Sackrahmen abnehmen.

2. Vorabscheider entleeren.

3. Sackrahmen wieder einhängen.

Wenn während des Blasens aufgesaugtes Sauggut wieder austritt, ist der Vorabscheider zu entleeren. Wartung und Pege Warnung Verletzung durch bewegliche Teile. Netzstecker abziehen und Stillstand des Gerätes abwarten. Achtung – Beschädigungsgefahr! Gerät nicht mit Hochdruckreiniger oder ie- ßendem Wasser reinigen. Bei Störungen das Gerät von einem autorisierten Fachmann oder von einer Kundendienst-Werkstatt überprüfen lassen. Überprüfen, ob alle Muttern, Bolzen oder Schrau- ben fest sitzen, um sicherzustellen, dass das Gerät sicher betrieben werden kann Verschlissene und beschädigte Teile austauschen Nur Original-Ersatzteile und -zubehör verwenden Umschalthebel Der Umschalthebel kann durch Reste von Sauggut schwergängig werden. Umschalthebel unmittelbar nach Benutzung des Geräts durch mehrmaliges Umschalten reinigen Fangsack Fangsack häug auf Verschleiß oder beschädigte Teile untersuchen Fangsack gut ausschütteln, bei Bedarf ausbürsten Ein stark verschmutzter Fangsack kann von Hand bei 30 °C gewaschen werden. Keine scharfen Reinigungsmittel werwenden! Netzanschlußkabel regelmäßig überprüfen und bei Beschädigungen von einem autorisierten Fachmann oder einer Kun- dendienst-Werkstatt austauschen lassen. Verlängerungsleitung regelmäßig überprüfen und bei Beschädigungen austauschen. Lagerung Gerät mit gezogenem Netzstecker lagern Gerät trocken lagern Gerät unzugänglich für Kinder und unbefugte Per- sonen lagern Vorabscheider und Fangsack entleeren Entsorgung Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen! Verpackung, Gerät und Zubehör sind aus recycling- fähigen Materialien hergestellt und entsprechend zu entsorgen.D Original-Betriebsanleitung

Laubsauger Hilfe bei Störungen Störung Mögliche Ursache Lösung Gerät funktioniert nicht Keine Stromversorgung Sicherung / Verlängerungsleitung prüfen Netzanschlußkabel defekt AL-KO Servicestelle aufsuchen Gerät arbeitet mit Unter- brechungen Verlängerungsleitung beschädigt Verlängerungsleitung austauschen EIN / AUS-Schalter defekt AL-KO Servicestelle aufsuchen Saug- / Blasstärke läßt nach Vorabscheider voll Vorabscheider entleeren Fangsack voll Fangsack entleeren Saug- / Blasstärke zu schwach Verlängerungsleitung zu lang Verlängerungsleitung mit Länge von maximal 50 m verwenden Verlängerungsleitung hat zu gerin- gen Leitungsquerschnitt Verlängerungsleitung mit Querschnitt von mindestens 3 x 1,5 mm² verwenden Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst. Garantie Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: Sachgemäßer Behandlung des Gerätes Beachtung der Bedienungsanleitung Verwendung von Original-Ersatzteilen Reparaturversuchen am Gerät Technischen Veränderungen am Gerät nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung) Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX

gekennzeichnet sind Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

└──────┘D 13470 602_b Blower Vac 2200 E / 2400 E EG-Konformitätserklärung Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezischen Standards entspricht. Produkt Elektro-Laubsauger Seriennummer G 2512515 Hersteller AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Bevollmächtigter Anton Eberle Ichenhauser Str. 14 D-89359 Kötz Typ Blower Vac 2200 E Blower Vac 2400E speed control EU-Richtlinien 98/37/EG (bis 28.12.09) 2006/42/EG (ab 29.12.09) 2006/95/EG 2004/108/EG 2002/88/EG Harmonisierte Normen EN 60335-1
