BEDIENUNGSANLEITUNG LB 2060 AL-KO

442451_a BA Akku-Laubbläser LB 2060 Deckblatt LB2060

BETRIEBSANLEITUNG AKKU-LAUBBLÄSER LB 2060 442451_a 12 | 2017

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ......................................................... 10

3.1.1 Elektrische Sicherheit.............................................................................................. 10 3.1.2 Sicherheit von Personen ......................................................................................... 10

3.1.3 Verwendung und Behandlung des Elektrowerkzeugs............................................. 10

3.1.4 Arbeitsplatzsicherheit .............................................................................................. 11

3.1.5 Verwendung und Behandlung des Akkuwerkzeugs ................................................ 11

• 3.1.6 Service p. 11
• 3.2 Sicherheitshinweise für Laubbläser p. 12
• 3.2.1 Bediener p. 12
• 3.2.2 Arbeitsplatzsicherheit p. 12

3.2.3 Sicherheit von Personen, Tieren und Sachwerten .................................................. 12

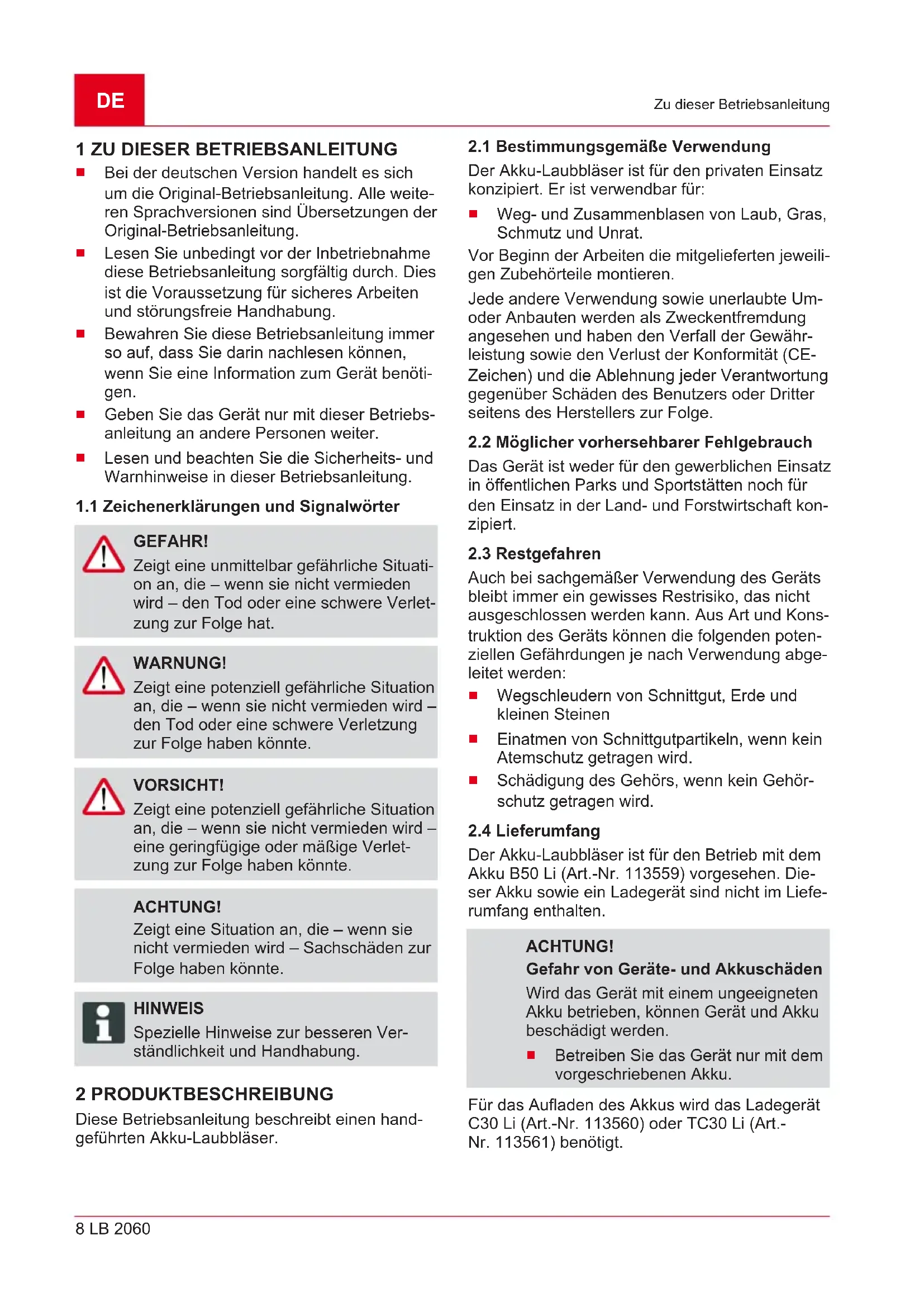

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benöti- gen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar gefährliche Situati- on an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verlet- zung zur Folge hat. WARNUNG! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verlet- zung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG Diese Betriebsanleitung beschreibt einen hand- geführten Akku-Laubbläser.

2.1 Bestimmungsgemäße Verwendung

Der Akku-Laubbläser ist für den privaten Einsatz konzipiert. Er ist verwendbar für:

Weg- und Zusammenblasen von Laub, Gras, Schmutz und Unrat. Vor Beginn der Arbeiten die mitgelieferten jeweili- gen Zubehörteile montieren. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Verfall der Gewähr- leistung sowie den Verlust der Konformität (CE- Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

Das Gerät ist weder für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten noch für den Einsatz in der Land- und Forstwirtschaft kon- zipiert.

Auch bei sachgemäßer Verwendung des Geräts bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus Art und Kons- truktion des Geräts können die folgenden poten- ziellen Gefährdungen je nach Verwendung abge- leitet werden:

Wegschleudern von Schnittgut, Erde und kleinen Steinen

Einatmen von Schnittgutpartikeln, wenn kein Atemschutz getragen wird.

Schädigung des Gehörs, wenn kein Gehör- schutz getragen wird.

Der Akku-Laubbläser ist für den Betrieb mit dem Akku B50 Li (Art.-Nr. 113559) vorgesehen. Die- ser Akku sowie ein Ladegerät sind nicht im Liefe- rumfang enthalten. ACHTUNG! Gefahr von Geräte- und Akkuschäden Wird das Gerät mit einem ungeeigneten Akku betrieben, können Gerät und Akku beschädigt werden.

Betreiben Sie das Gerät nur mit dem vorgeschriebenen Akku. Für das Aufladen des Akkus wird das Ladegerät C30 Li (Art.-Nr.113560) oder TC30 Li (Art.- Nr.113561) benötigt.442451_a 9 Sicherheitshinweise HINWEIS In den folgenden Betriebsanleitungen fin- den Sie weitere Informationen:

"Li-Ion Akku B50 Li" (Dok.-Nr. 442228)

"Ladegerät C30 Li / TC30 Li für Akku B50 Li" (Dok.-Nr. 442230)

2.5 Symbole am Gerät

Symbol Bedeutung Besondere Vorsicht bei der Hand- habung! Vor der Inbetriebnahme die Be- triebsanleitung lesen! Gefahr durch herausschleudernde Gegenstände! Dritte aus dem Gefahrenbereich fernhalten! Nicht in den Lüfter fassen Gefahr durch rotierende Bauteile Vor Wartungsarbeiten Betriebsan- leitung lesen Augen- und Gehörschutz tragen! Gerät vor Regen und Nässe schüt- zen!

2.6 Sicherheits- und Schutzeinrichtungen

WARNUNG! Verletzungsgefahr Defekte und außer Kraft gesetzte Sicher- heits- und Schutzeinrichtungen können zu schweren Verletzungen führen.

Lassen Sie defekte Sicherheits- und Schutzeinrichtungen reparieren.

Setzen Sie Sicherheits- und Schut- zeinrichtungen nie außer Kraft.

2.7 Produktübersicht (01)

Die Produktübersicht (01) gibt einen Überblick über das Gerät. Nr. Bauteil 1 Akku-Laubbläser 2 Blasrohr 3 Schraube 3 SICHERHEITSHINWEISE GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen durch Unkenntnis der Sicherheitshinweise Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.

Beachten Sie alle Sicherheitshinwei- se und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebs- anleitungen, auf die verwiesen wird, bevor Sie das Gerät benutzen.

Bewahren Sie alle mitgelieferten Do- kumente für die zukünftige Verwen- dung auf.DE 10 LB 2060 Sicherheitshinweise

3.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinwei- se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Be- griff "Elektrowerkzeug" bezieht sich auf netzbe- triebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

3.1.1 Elektrische Sicherheit

Vermeiden Sie Körperkontakt mit geerde- ten Oberflächen wie von Rohren, Heizun- gen, Herden und Kühlschränken. Es be- steht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

3.1.2 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub- maske, rutschfeste Sicherheitsschuhe, langer Hosen, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufneh- men oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elekt- rowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichge- wicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kon- trollieren.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haa- re können von sich bewegenden Teilen er- fasst werden.

3.1.3 Verwendung und Behandlung des

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe- reich.

Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder ausschal- ten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmba- ren Akku, bevor Sie Geräteeinstellungen vornehmen, Ersatzwerkzeugteile wech- seln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerk- zeugs.

Bewahren Sie unbenutzte Elektrowerkzeu- ge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elekt- rowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisun- gen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.442451_a 11 Sicherheitshinweise

Pflegen Sie Elektrowerkzeuge und Ein- satzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funk- tionieren und nicht klemmen, ob Teile ge- brochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beein- trächtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs re- parieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerk- zeuge mit scharfen Schneidkanten verklem- men sich weniger und sind leichter zu führen.

Verwenden Sie Elektrowerkzeug, Einsatz- werkzeug, Einsatzwerkzeuge usw. ent- sprechend diesen Anweisungen. Berück- sichtigen Sie dabei die Arbeitsbedingun- gen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerk- zeugs in unvorhergesehenen Situationen.

3.1.4 Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbe- leuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk- zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

3.1.5 Verwendung und Behandlung des

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandge- fahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die dafür vorgesehe- nen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Ver- letzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrü- ckung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontak- ten kann Verbrennungen oder Feuer zur Fol- ge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssig- keit in die Augen kommt, nehmen Sie zu- sätzlich ärztliche Hilfe in Anspruch. Aus- tretende Akkuflüssigkeit kann zu Hautreizun- gen oder Verbrennungen führen.

Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädige oder verän- derte Akkus können sich unvorhersehbar ver- halten und zu Feuer, Explosion oder Verlet- zungsgefahr führen.

Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Ex- plosion hervorrufen.

Befolgen Sie alle Anweisungen zum La- den und laden Sie den Akku oder das Ak- kuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Tempera- turbereichs. Falsches Laden oder Laden au- ßerhalb des zugelassenen Temperaturbe- reichs kann den Akku zerstören und die Brandgefahr erhöhen.

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elekt- rowerkzeugs erhalten bleibt.

Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.DE 12 LB 2060 Sicherheitshinweise

3.2 Sicherheitshinweise für Laubbläser

Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Eventuelle landesspezifische Sicherheitsvorschriften zum Mindestalter des Benutzers beachten.

Gerät nicht unter Einfluss von Alkohol, Dro- gen oder Medikamenten bedienen.

3.2.2 Arbeitsplatzsicherheit

Nur bei Tageslicht oder sehr hellem künstli- chen Licht arbeiten.

Entfernen Sie vor der Arbeit gefährliche Pro- dukte und Gegenstände aus dem Arbeitsbe- reich, z. B. explosive und entflammbare Pro- dukte, heiße Asche, Verbrennungsrückstän- de, glühende Zigaretten, Äste, Glasstücke, scharfkantige Objekte, Metallstücke, Steine.

Das Gerät nur auf festem und ebenem Unter- grund und nicht in steilen Schräglagen betrei- ben.

Auf Standsicherheit achten.

Bewegen Sie sich bei der Arbeit vorsichtig und langsam. Rennen Sie nicht. Achten Sie auf Hindernisse.

Bei Arbeiten am Hang:

Niemals an einem glatten und rutschigen Abhang arbeiten.

Immer auf sicheren Stand achten.

Immer das Laub nahe am Boden blasen.

Niemals Hang aufwärts arbeiten.

3.2.3 Sicherheit von Personen, Tieren und

Benutzen Sie das Gerät nur für diejenigen Arbeiten, für die es vorgesehen ist. Ein nicht- bestimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schä- digen.

Sie sind für Unfälle und Gefährdungen ande- rer Personen oder Ihres Eigentums verant- wortlich.

Schalten Sie das Gerät nur ein, wenn sich im Arbeitsbereich keine Personen und Tiere auf- halten.

Halten Sie einen Sicherheitsabstand zu Per- sonen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.

Richten Sie das Blasrohr niemals auf Umste- hende oder Tiere.

Blasen Sie Abfälle niemals in die Richtung von Umstehenden oder Haustieren.

Halten Sie während des Betriebs Ihre Augen und Ohren vor der Saugöffnung fern.

Fassen Sie nie in die Ansaug- und Lüftungs- gitter, wenn der Motor läuft. Durch rotierende Geräteteile können Verletzungen entstehen.

Schalten Sie das Gerät immer aus, wenn Sie es nicht benötigen, z.B. beim Wechsel des Arbeitsbereiches, bei Wartungs- und Pflege- arbeiten.

Schalten Sie das Gerät bei einem Unfall so- fort aus, um weitere Verletzungen und Sach- schäden zu vermeiden.

Betreiben Sie das Gerät nie mit abgenutzten oder defekten Teilen. Abgenutzte oder defek- te Geräteteile können schwere Verletzungen verursachen.

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Schalten Sie das Gerät vor dem Überqueren von Kieswegen aus.

Legen Sie das eingeschaltete Gerät nicht auf Kies ab.

Eine gewisse Lärmbelastung durch dieses Gerät ist unvermeidbar. Verlegen Sie lärmintensive Ar- beiten auf zugelassene und dafür bestimmte Zei- ten. Halten Sie sich ggf. an Ruhezeiten und be- schränken sie die Arbeitsdauer auf das Notwen- digste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3.2.5 Vibrationsbelastung

WARNUNG! Gefahr durch Vibration Der tatsächliche Vibrationsemissionswert bei der Gerätebenutzung kann vom an- gegebenen Wert des Herstellers abwei- chen. Beachten Sie vor bzw. während der Benutzung folgende Einflussfaktoren:

Wird das Gerät bestimmungsgemäß verwendet?

Wird das Material auf die richtige Art und Weise verarbeitet?

Befindet sich das Gerät in einem or- dentlichen Gebrauchszustand?442451_a 13 Sicherheitshinweise

Aufgrund unsachgemäßer Benutzung und Wartung können sich der Lärm und die Vibra- tionen des Geräts erhöhen. Dies führt zu Ge- sundheitsschäden. Schalten Sie in diesem Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werkstätte re- parieren.

Der Belastungsgrad durch Vibration ist von der durchzuführenden Arbeit bzw. der Ver- wendung des Geräts abhängig. Schätzen Sie ihn ab und legen Sie entsprechende Ar- beitspausen ein. Dadurch verringert sich die Vibrationsbelastung über die gesamte Ar- beitszeit wesentlich.

Der längere Gebrauch des Geräts setzt den Bediener Vibrationen aus und kann Kreislauf- probleme ("weißer Finger") verursachen. Um dieses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu diesen Sym- ptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen diese Symptome die Finger, die Hände oder den Puls. Bei niedrigen Tempe- raturen erhöht sich die Gefahr.

Legen Sie während Ihres Arbeitstages länge- re Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Arbeit so, dass der Einsatz von Geräten, die starke Vibrationen erzeugen, über mehre- re Tage verteilt wird.

Falls Sie ein unangenehmes Gefühl oder ei- ne Hautverfärbung während der Benutzung des Geräts an Ihren Händen feststellen, un- terbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne aus- reichende Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.

Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät entspre- chend den Anweisungen in der Betriebsanlei- tung.

Falls das Gerät häufig verwendet wird, kon- taktieren Sie Ihren Fachhändler um Antivibra- tionszubehör (z.B. Griffe) zu erwerben.

Vermeiden Sie es, mit dem Gerät bei Tempe- raturen von unter 10°C zu arbeiten. Legen Sie in einem Arbeitsplan fest, wie die Vibrati- onsbelastung begrenzt werden kann.

3.2.6 Sicherheitshinweise zum Akku

Dieser Abschnitt nennt alle grundlegenden Si- cherheits- und Warnhinweise, die bei der Benut- zung des Akkus zu beachten sind. Lesen Sie die- se Hinweise!

Akku nur bestimmungsgemäß nutzen, d.h. für akkubetriebene Geräte der Firma AL-KO. Akku nur mit dem vorgesehenen AL-KO La- degerät aufladen.

Neuen Akku erst aus der Originalverpackung auspacken, wenn er verwendet werden soll.

Den Akku vor dem ersten Gebrauch vollstän- dig aufladen und dafür stets das angegebene Ladegerät verwenden. Die Angaben in dieser Betriebsanleitung zum Aufladen des Akkus einhalten.

Betreiben Sie den Akku nicht in explosions- und brandgefährdeten Umgebungen.

Setzen Sie den Akku beim Betreiben mit dem Gerät nicht Nässe und Feuchtigkeit aus.

Den Akku vor Hitze, Öl und Feuer schützen, damit er nicht beschädigt wird und keine Dämpfe und Elektrolytflüssigkeiten austreten können.

Den Akku nicht stoßen oder werfen.

Den Akku nicht verschmutzt oder nass benut- zen. Vor Verwendung den Akku mit einem trockenen, sauberen Tuch reinigen und trock- nen.

Akku nicht öffnen, zerlegen oder zerkleinern. Es besteht Stromschlag- und Kurzschlussge- fahr.

Dieser Akku darf nicht von unbefugten Perso- nen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder sie erhielten von ihr Anweisungen, wie der Akku zu benutzen ist. Unbefugte Personen sind z.B.:

Personen (einschließlich Kinder) mit ein- geschränkten physischen, sensorischen oder geistigen Fähigkeiten

Personen, die keine Erfahrung und/oder kein Wissen über den Akku besitzen.

Kinder müssen beaufsichtigt und unterwiesen werden, damit sie nicht mit dem Akku spie- len.

Den Akku nicht auf Dauer im Ladegerät be- lassen. Akku zur längeren Aufbewahrung aus dem Ladegerät entfernen.

Den Akku aus den betriebenen Geräten ent- fernen, wenn diese nicht benutzt werden.DE 14 LB 2060 Montage

Den unbenutzten Akku trocken und an einem abgeschlossenen Ort lagern. Vor Hitze und direkter Sonneneinstrahlung schützen. Unbe- fugte Personen und Kinder dürfen keinen Zu- griff auf den Akku haben.

3.2.7 Sicherheitshinweise zum Ladegerät

Dieser Abschnitt nennt alle grundlegenden Si- cherheits- und Warnhinweise, die bei der Benut- zung des Ladegerätes zu beachten sind. Lesen Sie diese Hinweise!

Benutzen Sie das Gerät nur bestimmungsge- mäß, d.h. zum Laden des vorgesehenen Ak- kus. Nur Original Akkus von AL-KO mit dem Ladegerät laden.

Vor jeder Nutzung das gesamte Gerät sowie insbesondere das Netzkabel und den Akku- schacht auf Beschädigungen prüfen. Das Gerät nur in einwandfreiem Zustand benut- zen.

Betreiben Sie das Gerät nicht in explosions- und brandgefährdeten Umgebungen.

Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es nicht Nässe und Feuchtig- keit aus.

Das Ladegerät immer auf eine gut belüftete und nicht brennbare Fläche stellen, weil es sich beim Ladevorgang erwärmt. Die Lüf- tungsschlitze freihalten und das Gerät nicht abdecken.

Vor dem Anschließen des Ladegerätes in Er- fahrung bringen, ob die in den technischen Daten genannte Netzspannung verfügbar ist.

Das Netzkabel nur zum Anschließen des La- degerätes verwenden, nicht zweckentfrem- den. Ladegerät nicht am Netzkabel tragen, und den Netzstecker nicht durch Ziehen am Netzkabel aus der Steckdose ziehen.

Das Netzkabel vor Hitze, Öl und scharfen Kanten schützen, damit es nicht beschädigt wird.

Ladegerät und Akku nicht verschmutzt oder nass benutzen. Vor Verwendung das Gerät und den Akku reinigen und trocknen.

Ladegerät und Akku nicht öffnen. Es besteht Stromschlag- und Kurzschlussgefahr.

Lassen Sie Ihr Gerät zu Ihrer Sicherheit nur von qualifiziertem Fachpersonal und mit Ori- ginal-Ersatzteilen reparieren.

Dieses Gerät darf nicht von unbefugten Per- sonen benutzt werden, es sei denn, sie wer- den durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder sie erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Unbefugte Personen sind z.B.:

Personen (einschließlich Kinder) mit ein- geschränkten physischen, sensorischen oder geistigen Fähigkeiten

Personen, die keine Erfahrung und/oder kein Wissen über das Gerät besitzen.

Kinder müssen beaufsichtigt und unterwiesen werden, damit sie nicht mit dem Gerät spie- len.

Unbenutzte Geräte trocken und an einem ab- geschlossenen Ort lagern. Unbefugte Perso- nen und Kinder dürfen keinen Zugriff auf das Gerät haben. 4 MONTAGE WARNUNG! Gefahren durch unvollständige Monta- ge! Der Betrieb eines unvollständig montier- ten Geräts kann zu schweren Verletzun- gen führen.

Das Gerät nur betreiben, wenn es vollständig montiert ist!

Den Akku erst in das Gerät einset- zen, wenn es vollständig montiert ist!

Vor dem Einschalten alle Sicherheits- und Schutzeinrichtungen prüfen, ob sie vorhanden und funktionsfähig sind!

4.1 Blasrohr montieren (02, 03)

1. Blasrohr (02/1) auf das Gerät schieben (02/a)

bis es an der Verriegelungstaste (02/2) ein- rastet.

2. Blasrohr mit Schraube (03/1) sichern.

HINWEIS Für detaillierte Informationen die separa- ten Betriebsanleitungen zum Akku und zum Ladegerät beachten.442451_a 15 Bedienung VORSICHT! Brandgefahr beim Laden! Aufgrund Erwärmung des Ladegeräts be- steht Brandgefahr, wenn es auf leicht brennbaren Untergrund gestellt und nicht ausreichend belüftet wird.

Betreiben Sie das Ladegerät immer auf nicht-brennbarem Untergrund bzw. in nicht-brennbarer Umgebung.

Falls vorhanden: Halten Sie die Lüf- tungsschlitze frei. HINWEIS Den Akku vor dem ersten Gebrauch voll- ständig aufladen. Der Akku kann in je- dem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht. HINWEIS Der Akku ist beim Aufladen aufgrund der automatischen Erkennung des Ladezu- standes vor Überladen geschützt und kann somit einige Zeit, jedoch nicht auf Dauer, mit dem Ladegerät verbunden verbleiben. Der Temperaturbereich für den Ladebetrieb soll zwischen 5°C und +45°C liegen. Die Ladezeit bei Vollaufladung beträgt max. 50Minuten. Ver- kürzt sich die Betriebszeit des Akkus wesentlich trotz Vollaufladung, ist der Akku verbraucht und gegen einen neuen Original-Akku auszuwech- seln. 6 BEDIENUNG WARNUNG! Verletzungsgefahr durch sich lösende Geräteteile Sich während des Betriebs lösende Ge- räteteile können zu schweren Verletzun- gen führen.

Überprüfen Sie vor dem Einschalten des Gerätes, ob alle Geräteteile fest aufgesteckt sind.

6.1 Akku einsetzen und herausziehen (04,

05) Akku einsetzen (04)

1. Akku (04/1) auf die Akkuschiene (04/2) auf-

schieben (04/a), bis er einrastet. Akku herausziehen (05)

1. Entriegelungstaste (05/1) drücken (05/a) und

2. Akku (05/2) herausziehen (05/b).

6.2 Laubbläser bedienen (06)

VORSICHT! Verletzungsgefahr und Sachschäden Durch den Luftstrahl und das weggebla- sene Material können Personen oder Tie- re verletzt und beschmutzt werden.

Achten Sie unbedingt darauf, dass durch den Luftstrahl und das wegge- blasene Material keine Personen oder Tiere beeinträchtigt sowie Ge- genstände beschädigt werden.

Beachten Sie die Windrichtung. HINWEIS Arbeiten Sie nie gegen den Wind, damit Sie und hinter Ihnen stehende Personen nicht beschmutzt werden.

1. Einen sicheren Stand einnehmen.

Laubbläser einschalten

1. Ein-/Ausschalter (06/1) nach vorne drücken

(06/a). Der Laubbläser läuft. Laubbläser ausschalten

1. Ein-/Ausschalter (06/1) nach hinten drücken

(06/b). Der Laubbläser ist abgeschaltet. 7 ARBEITSVERHALTEN UND ARBEITSTECHNIK

Gerät leicht nach vorne neigen, langsam vor- gehen.

Gerät nach rechts und links schwenken, um das Laub wegzublasen.

Gerät während der Arbeit nicht überlasten.

Nach dem Gebrauch Akku entfernen und Ge- rät auf Schäden überprüfen. 8 TRANSPORT Führen Sie vor dem Transport folgende Maßnah- men durch:

1. Gerät ausschalten.

2. Akku aus dem Gerät entfernen.

3. Akku vorschriftsgemäß verpacken (s.u.).DE

16 LB 2060 Lagerung HINWEIS Die Nennenergie des Akkus/der Akkus beträgt weniger als 100Wh. Beachten Sie deshalb die nachfolgenden Trans- porthinweise! Der enthaltene Li-Ion Akku unterliegt dem Ge- fahrgutrecht, kann jedoch unter vereinfachten Be- dingungen transportiert werden:

Durch den privaten Benutzer kann der unbe- schädigte Akku ohne weitere Auflagen auf der Straße transportiert werden, sofern die- ser einzelhandelsgerecht verpackt ist und der Transport Privatzwecken dient. Die Ge- wichtsobergrenzen für einzeln versendete Akkus sind zu beachten:

max. 30kg Gesamtgewicht je Paket beim Transport auf Straße, Schiene und Was- ser

keine Gewichtsobergrenze beim Luft- transport, aber max. 2Stück je Paket

Bei Vermutung einer Beschädigung des Ak- kus (z.B. durch Herunterfallen des Geräts) ist der Transport unzulässig.

Gewerbliche Nutzer, welche den Transport in Verbindung mit ihrer Haupttätigkeit durchfüh- ren (z.B. Lieferungen von und zu Baustellen oder Vorführungen), können diese Vereinfa- chung ebenfalls in Anspruch nehmen. In beiden o.g. Fällen müssen zwingend Vorkeh- rungen getroffen werden, um ein Freiwerden des Inhalts zu verhindern. In anderen Fällen sind die Vorschriften des Gefahrgutrechts zwingend ein- zuhalten! Bei Nichtbeachtung drohen dem Ab- sender und ggf. dem Beförderer empfindliche Strafen. Weitere Hinweise zu Beförderung und Versand

Transportieren bzw. Versenden Sie Lithium- Ionen Akkus nur im unbeschädigtem Zu- stand!

Sichern Sie das Gerät so, dass eine unbeab- sichtigte Inbetriebnahme während der Beför- derung verhindert wird.

Sichern Sie das Gerät durch eine starke Au- ßenverpackung (Versandkarton). Verwenden Sie möglichst die Originalverpackung des Herstellers.

Stellen Sie die korrekte Kennzeichnung und Dokumentation der Sendung beim Transport bzw. Versand (z.B. durch Paketdienst oder Spedition) sicher:

Beim Transport auf Straße, Schiene und Wasser muss auf der Verpackung ein Warnaufkleber angebracht sein, wenn der Akku/die Akkus dem Gerät beigelegt sind. Wenn der Akku/die Akkus in das Gerät eingesetzt bzw. eingebaut sind, ist kein Warnaufkleber notwendig, weil die Außenverpackung/Originalverpackung bereits bestimmten Vorschriften entspre- chen muss.

Beim Lufttransport muss in jedem Fall ein Warnaufkleber auf der Verpackung ange- bracht sein. Die Gewichtsobergrenzen für zusammen mit dem Gerät versendete Akkus sind zu beachten: max. 5kg Akku- gewicht je Paket und max. 2Stück je Pa- ket, wenn der Akku/die Akkus dem Gerät beigelegt sind.

Informieren Sie sich vorab, ob ein Transport mit dem von Ihnen gewählten Dienstleister möglich ist, und zeigen Sie ihre Sendung an. Wir empfehlen Ihnen die Hinzuziehung eines Ge- fahrgut-Fachmanns zur Vorbereitung des Ver- sands. Bitte beachten Sie auch eventuelle weiter- führende nationale Vorschriften. 9 LAGERUNG Nach jedem Gebrauch das Gerät gründlich reini- gen und – falls vorhanden – alle Schutzabde- ckungen anbringen. Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reich- weite von Kindern aufbewahren. Vor Betriebspausen, die länger als 30 Tage dau- ern, folgende Arbeiten durchführen:

Gerät gründlich reinigen und in einem trocke- nen Raum aufbewahren.

9.1 Lagerung von Akku und Ladegerät

GEFAHR! Gefahr von Explosionen und Bränden! Personen werden getötet oder schwer verletzt, wenn der Akku explodiert, weil er vor offenen Flammen oder Hitzequel- len gelagert wurde.

Lagern Sie den Akku kühl und tro- cken, jedoch nicht vor offenen Flam- men oder Hitzequellen.442451_a 17 Wartung und Pflege HINWEIS Der Akku ist beim Aufladen aufgrund der automatischen Erkennung des Ladezu- standes vor Überladen geschützt und kann somit einige Zeit, jedoch nicht auf Dauer, mit dem Ladegerät verbunden verbleiben.

Lagern Sie den Akku an einem trockenen, frostfreien Ort bei einer Lagertemperatur von 0°C – 35°C und mit einem Ladezustand von ca. 40 – 60%.

Lagern Sie den Akku wegen Kurzschlussge- fahr nicht in der Nähe metallischer oder säurehaltiger Gegenstände.

Laden Sie den Akku nach ca. 6 Monaten La- gerung für ca. 2Stunden nach.

10 WARTUNG UND PFLEGE

Gerät keiner Nässe oder Feuchtigkeit ausset- zen. Nicht mit Wasser abspritzen.

Nach jedem Einsatz den Akku entfernen und das Gerät auf Beschädigungen prüfen.

Gerät in regelmäßigen Zeitabständen auf ordnungsgemäßen Zustand überprüfen.

Elektrische Kontakte des Geräts auf Korrosi- on prüfen, ggf. mit einem feinen Drahtpinsel reinigen und dann mit einem Kontaktspray einsprühen. 11 ENTSORGUNG Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batte- riegesetz geregelt.

Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Ge- brauch gesetzlich zur Rückgabe ver- pflichtet.

Der Endnutzer trägt die Eigenverant- wortung für das Löschen seiner perso- nenbezogenen Daten auf dem zu ent- sorgenden Altgerät! Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Elektro- und Elektronikaltgeräte können bei fol- genden Stellen unentgeltlich abgegeben werden:

Öffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z.B. kommunale Bauhöfe)

Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten. Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richt- linie 2012/19/EU unterliegen. In Ländern außer- halb der Europäischen Union können davon ab- weichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedie- nungs- bzw. Montageanleitung.

Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch ge- setzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Ab- gabe von haushaltsüblichen Mengen. Altbatterien können Schadstoffe oder Schwerme- talle enthalten, die der Umwelt und der Gesund- heit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthalte- nen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei. Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen. Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb der Mülltonne, so steht dies für Folgen- des:

Hg: Batterie enthält mehr als 0,0005% Quecksilber

Cd: Batterie enthält mehr als 0,002% Cadmi-

Pb: Batterie enthält mehr als 0,004% BleiDE 18 LB 2060 Entsorgung Akkus und Batterien können bei folgenden Stel- len unentgeltlich abgeben werden:

Öffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z.B. kommunale Bauhöfe)

Verkaufsstellen von Batterien und Akkus

Rücknahmestellen des gemeinsamen Rück- nahmesystems für Geräte-Altbatterien

Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesys- tems) Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern au- ßerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.442451_a 19 Kundendienst/Service 12 KUNDENDIENST/SERVICE Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL- KOServicestelle. Diese finden Sie im Internet unter folgender Adresse: www.al-ko.com/service-contacts

13 HILFE BEI STÖRUNGEN

VORSICHT! Verletzungsgefahr Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe! Störung Ursache Beseitigung Gerät bläst nicht. Aufsatz verstopft. Aufsatz reinigen. Ansauggitter verstopft. Ansauggitter reinigen. Motor läuft nicht. Akku ist leer. Akku laden. Akku fehlt oder Akku sitzt nicht richtig. Akku richtig einsetzen. Akku ist zu kalt oder zu heiß. Akku leicht erwärmen oder abkühlen lassen. Ein-/Ausschalter ist nicht auf „Aus“ gestellt und Akku wur- de entfernt. Ein-/Ausschalter auf „Aus“ stellen und 3 Sekunden warten. Danach das Ge- rät einschalten. Motor läuft mit Unterbrechun- gen. Luftgeschwindigkeitsregler ist defekt. AL-KO Servicestelle aufsuchen. Motor schaltet sich aus. Motorschutzschalter hat ab- geschaltet. Warten, bis der Motorschutzschalter das Gerät wieder einschaltet. Lüftungsschlitze ver- schmutzt. Gerät reinigen. Akku-Betriebszeit fällt deut- lich ab. Akku entladen, da längere Zeit nicht genutzt. Akku laden. Lebensdauer des Akkus ist abgelaufen. Akku ersetzen. Nur Original-Zubehör vom Hersteller verwenden. Akku lässt sich nicht laden. Akkukontakte sind ver- schmutzt. AL-KO Servicestelle aufsuchen. Akku oder Ladegerät sind defekt. Ersatzteile bestellen. AL-KO Service- stelle aufsuchen. Akku ist zu heiß. Akku abkühlen lassen. HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst wenden.DE 20 LB 2060 Garantie 14 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käu- fers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

15 EG-KONFORMITÄTSERKLÄRUNG
