ПОСІБНИК КОРИСТУВАЧА LB 2060 AL-KO

EN 60335-1:2012/A11:2014 EN 60335-2-100:2014 EN 62233:2008 EN 55014-1:2006+A2:2011 EN 55014-2:2015 Оценка соответствия 2000/14/ЕС Приложение V Kötz, 01.10.2017г. Wolfgang Hergeth Управляющий директор442451_a 283 Переклад оригіналу посібника з експлуатації ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

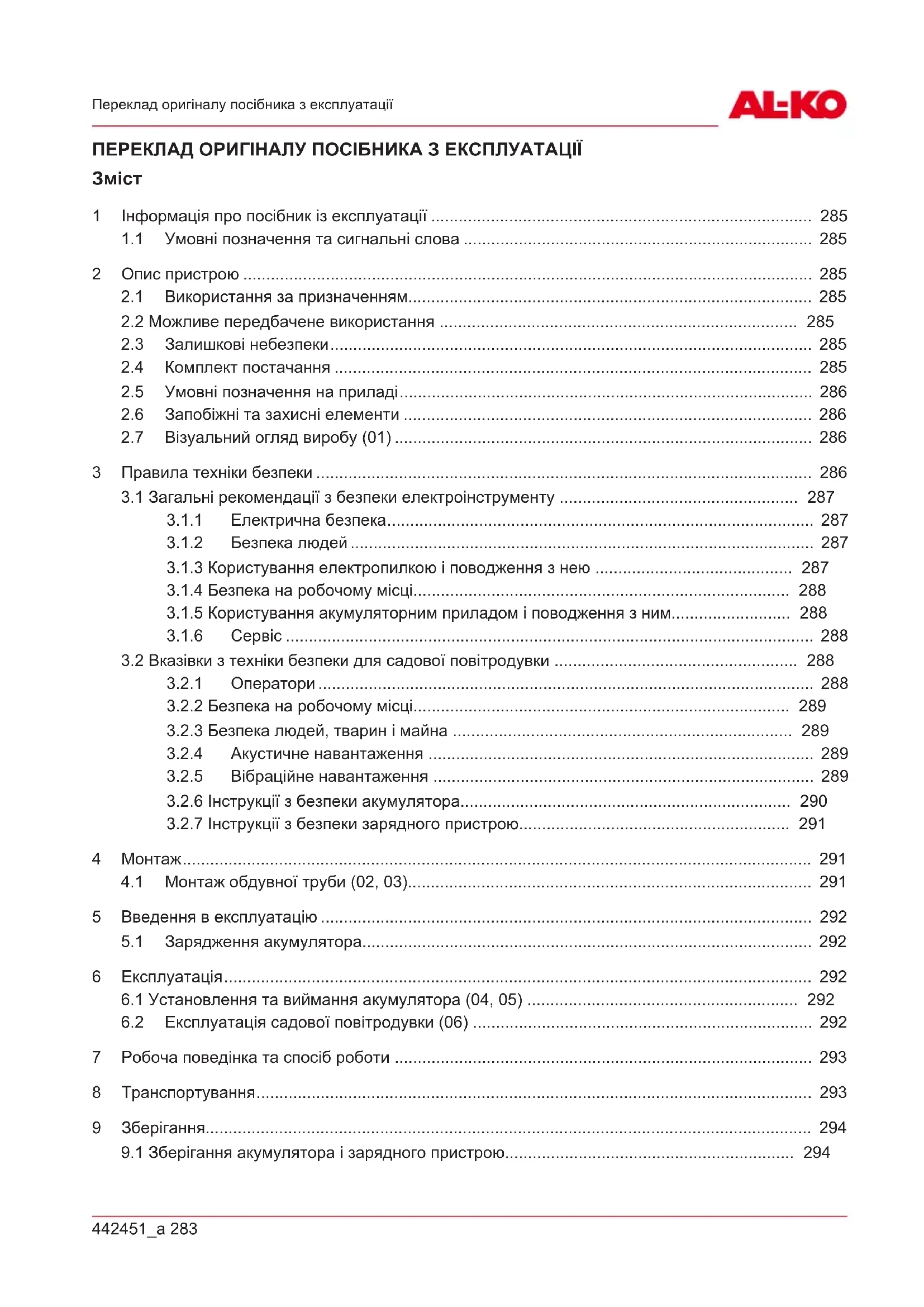

• 1 Інформація про посібник із експлуатації p. 285
• 1.1 Умовні позначення та сигнальні слова p. 285
• 2 Опис пристрою p. 285
• 2.1 Використання за призначенням p. 285

2.2 Можливе передбачене використання .............................................................................. 285

• 2.3 Залишкові небезпеки p. 285
• 2.4 Комплект постачання p. 285
• 2.5 Умовні позначення на приладі p. 286
• 2.6 Запобіжні та захисні елементи p. 286
• 2.7 Візуальний огляд виробу (01) p. 286
• 3 Правила техніки безпеки p. 286

3.1 Загальні рекомендації з безпеки електроінструменту .................................................... 287

3.1.1 Електрична безпека............................................................................................. 287 3.1.2 Безпека людей .....................................................................................................287

3.1.3 Користування електропилкою і поводження з нею ........................................... 287

3.1.4 Безпека на робочому місці.................................................................................. 288

3.1.5 Користування акумуляторним приладом і поводження з ним.......................... 288

3.1.6 Сервіс ................................................................................................................... 288

3.2 Вказівки з техніки безпеки для садової повітродувки ..................................................... 288

3.2.5 Вібраційне навантаження ...................................................................................289

3.2.6 Інструкції з безпеки акумулятора........................................................................ 290

3.2.7 Інструкції з безпеки зарядного пристрою........................................................... 291

• 4 Монтаж p. 291
• 4.1 Монтаж обдувної труби (02, 03) p. 291
• 5 Введення в експлуатацію p. 292
• 5.1 Зарядження акумулятора p. 292
• 6 Експлуатація p. 292

6.1 Установлення та виймання акумулятора (04, 05) ........................................................... 292

• 6.2 Експлуатація садової повітродувки (06) p. 292
• 7 Робоча поведінка та спосіб роботи p. 293
• 8 Транспортування p. 293
• 9 Зберігання p. 294

9.1 Зберігання акумулятора і зарядного пристрою............................................................... 294UA

• 284 LB 2060 Переклад оригіналу посібника з експлуатації 10 Технічне обслуговування та догляд p. 294
• 11 Утилізація p. 294
• 12 Сервісне обслуговування p. 296
• 13 Усунення несправностей p. 296
• 14 Гарантія p. 297
• 15 Декларація про відповідність стандартам ЄС 42451_a 285 Інформація про посібник із експлуатації 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 2984

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуа- тацію. Це є необхідною умовою безпечної та безвідмовної роботи.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.

1.1 Умовні позначення та сигнальні слова

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситу- ацію, яка, якщо її не уникнути, може призвести до смерті або серйозних

Вказує на потенційно небезпечну ситу- ацію, яка, якщо її не уникнути, може призвести травмування легкої та се- редньої тяжкості.

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майново-

Спеціальні вказівки для кращого розу- міння та полегшення роботи. 2 ОПИС ПРИСТРОЮ У цьому посібнику з експлуатації описана руч- на акумуляторна садова повітродувка.

2.1 Використання за призначенням

Акумуляторна садова повітродувка призначе- на для приватного використання. Вона підхо-

здування та загального здування листя, трави, бруду і сміття. Перед початком роботи встановіть приналеж- ності, які входять в комплект. Будь-яке інше використання, а також будь-які несанкціоновані переробка або доповнення вважаються використанням не за призначен- ням і призводять до завершення терміну дії га- рантії і втрати відповідності (маркування CE) і відмови від будь-якої відповідальності вироб- ника за шкоду, заподіяну користувачеві або третім особам.

2.2 Можливе передбачене використання

Пристрій не призначений для комерційного ви- користання в громадських парках, на спортив- них майданчиках, у сільському та лісовому господарствах.

2.3 Залишкові небезпеки

Навіть за умови використання пристрою за призначенням залишаються ризики, які не- можливо повністю виключити. Залежно від ти- пу пристрою, його конструкції та умов застосу- вання неможливо виключити наступні потен- ційні небезпеки:

Відкидання зрізаного матеріалу, землі і дрібних каменів

Вдихання часток зрізаного матеріалу за відсутності респіратора.

Пошкодження слуху за відсутності беру-

2.4 Комплект постачання

Акумуляторна садова повітродувка призначе- на для використання із літієвим акумулятором B50 Li (арт. № 113559). Акумулятор й заряд- ний пристрій не входять в комплект постачан-

Небезпека пошкодження пристрою та акумулятора Якщо пристрій працює з неправильним акумулятором, то це може призвести до пошкодження пристрою та акумуля-

Пристрій працює тільки з призначе- ним для цього акумулятором.UA 286 LB 2060 Правила техніки безпеки Для зарядки акумулятора слід використовува- ти зарядний пристрій C30 Li (арт. №113560) або TC30 Li (арт. №113561).

Додаткову інформацію можна знайти в наведених нижче посібниках з експлуа-

"Літій-іонний акумулятор B50 Li" (док. № 442228)

"Зарядний пристрій C30 Li / TC30 Li для акумулятора B50 Li" (док. № 442230)

2.5 Умовні позначення на приладі

Будьте особливо обережні під час користування приладом. Перед введення в експлуатацію прочитайте посібник з експлуата-

Небезпека: під час роботи від приладу можуть відлітати сторон- ні предмети! Виведіть сторонніх осіб із небез- печної зони! Не торкайтеся вентилятора Небезпека через компоненти, що обертаються Прочитайте посібник з експлуата- ції перед початком обслуговуван-

Носіть захисні окуляри і беруші!

Захищайте пристрій від дощу і во-

2.6 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Небезпека травмування Несправність або відсутність запобіж- них та захисних пристроїв можуть при- звести до серйозних травм.

Несправні запобіжні та захисні еле- менти слід відремонтувати.

У жодному разі не виводьте з ладу запобіжні та захисні пристрої.

2.7 Візуальний огляд виробу (01)

На малюнку (01) наведено візуальний огляд

Номер компонента 1 Акумуляторна садова повітроду-

Ризик смерті або серйозних травм через незнання правил техніки без-

Незнання правил техніки безпеки та експлуатації може призвести до сер- йозних травм і навіть смерті.

Дотримуйтесь усіх інструкцій з тех- ніки безпеки та інструкцій з експлу- атації в цьому посібнику, а також в інших посібниках з експлуатації.

Зберігайте всі документи для по- дальшого використання.442451_a 287 Правила техніки безпеки

3.1 Загальні рекомендації з безпеки

електроінструменту ПОПЕРЕДЖЕННЯ! Ознайомтеся з усіма правилами тех- ніки безпеки, інструкціями, ілюстра- ціями і технічними характеристика- ми, які входять в комплект поста- чання цього електроінструменту. Недотримання вказівок з техніки без- пеки та інструкцій може призвести до ураження електричним струмом, поже- жі та (або) серйозних травм.

Зберігайте правила техніки безпе- ки та вказівки для використання в майбутньому. Позначення «електроінструмент», що вико- ристовується в вказівках по техніці безпеки, стосується і електроінструментів, що пра- цюють від мережі (з мережевим кабелем), і е- лектроінструментів, що працюють від аку- мулятора (без мережевого кабелю).

3.1.1 Електрична безпека

Уникайте фізичного контакту із зазем- леними поверхнями, наприклад труба- ми, радіаторами, плитами та холодиль- никами. У разі заземлення тіла збільшу- ється ризик ураження електричним стру-

Бережіть електроінструмент від дощу чи вологи. Потрапляння води в електро- прилад підвищує ризик ураження елек- тричним струмом.

Будьте уважні, слідкуйте за своїми дія- ми і керуйтеся здоровим глуздом під час роботі з електроприладом. Не кори- стуйтеся електроприладом, якщо ви стомлені або знаходитеся під впливом наркотичних засобів, алкоголю чи ме- дикаментів. Секундна неуважність під час роботи з електроприладом може спричи- нити серйозну травму.

Користуйтеся засобами індивідуально- го захисту й обов’язково надягайте за- хисні окуляри. Носіння засобів індивіду- ального захисту, наприклад, респіратора, черевиків з нековзною підошвою, довгих штанів, захисного шолома або берушів, за- лежно від виду і способу використання е- лектроінструменту, зменшує ризик отри- мання травм.

Уникайте ненавмисного увімкнення. Пе- реконайтеся, що електроприлад ви- мкнений, перш ніж підключати його до джерела живлення та (або) акумулято- ра, брати в руки або переносити. Не но- сіть електроприлад, тримаючи палець на вимикачі, і не підключайте увімкнений при- лад до мережі. Це може призвести до не- щасного випадку.

Перед увімкненням електроприладу зні- міть із нього інструменти для регулю- вання та гайкові ключі. Інструмент або ключ, що знаходиться на деталі приладу, яка обертається, може завдати травм.

Уникайте незручного положення тіла. Виберіть стійку позу і зберігайте рівно- вагу. Це дасть змогу краще контролювати електроприлад у непередбачених ситуаці-

Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримай- те волосся, одяг і рукавиці на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волос- ся можуть заплутатися в таких деталях.

3.1.3 Користування електропилкою і

Не перевантажуйте електроприлад. Ви- користовуйте для виконання роботи відповідний електроприлад. Задля мак- симальної ефективні й безпеки не виходь- те за межі вказаного діапазону потужності.

Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.

Перш ніж налаштовувати електропри- лад, замініть запчастини інструменту а- бо помістіть пристрій на зберігання, ви- тягніть штепсель з розетки і (або) витяг- ніть знімний акумулятор. Це унеможли- вить ненавмисне увімкнення електропил-

Зберігайте електроприлад, що не вико- ристовується, у недосяжному для дітей місці. Не дозволяйте використовувати електроприлад особам, які не знайомі з ним або не прочитали ці інструкції. У ра- зі використання недосвідченими особами електроприлади є небезпечними.

Ретельно виконуйте обслуговування е- лектроприладів і насадок. Слідкуйте, щоб рухомі деталі бездоганно працюва-UA 288 LB 2060 Правила техніки безпеки ли і не защемлялися, та щоб не було зламаних і пошкоджених деталей, які порушують роботу електроприладу. Пе- ред застосуванням електроприладу від- ремонтуйте пошкоджені частини. Причи- ною багатьох нещасних випадків є нена- лежний догляд за електроприладом.

Ріжучий інструмент має бути завжди чи- стим і гострим. Ретельно доглянутий рі- жучий інструмент із гострими лезами мен- ше защемлюється і легший у керуванні.

Використовуйте електроінструмент, на- садки тощо відповідно до цих інструк- цій. Ураховуйте умови використання та характер роботи. Використання електро- приладу не за призначенням може призве- сти до виникнення небезпечних ситуацій.

Стежте за тим, щоб ручки і долонна ча- стина рукавиці були сухими і чистими, без найменших слідів масла або масти- ла. Слизькі ручки і долонна частина рука- виці не дозволяють забезпечити безпечну експлуатацію і контроль потужності в непе- редбачених ситуаціях.

3.1.4 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.

Забороняється використовувати цей е- лектроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.

Користуючись електроприладом, три- майте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви може- те втратити контроль над електроприла-

3.1.5 Користування акумуляторним

приладом і поводження з ним

Заряджайте акумулятори тільки за до- помогою зарядного пристрою, рекомен- дованого виробником. Якщо зарядний пристрій, який підходить для певного виду акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.

Використовуйте в електроприладі лише призначені для цього акумулятори. Ви- користання інших акумуляторів може при- звести до травмування або пожежі.

Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контак- тів. Замикання контактів акумулятора мо- же спричинити опіки або пожежу.

За неправильного використання з аку- мулятора може потекти рідина. Уникай- те контакту з нею. У разі контакту про- мийте уражене місце водою. Якщо ріди- на потрапила в очі, зверніться по ме- дичну допомогу. Рідина, що витікає з аку- мулятора, може викликати подразнення шкіри або опіки.

Не використовуйте пошкоджений або модифікований акумулятор. Пошкодже- ний або модифікований акумулятор мо- жуть поводити себе непередбачувано і спричинити пожежу, вибух або пошкоджен-

Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130°C можуть спричинити вибух.

Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумуля- тор або акумуляторний інструмент поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвер- дженим діапазоном температур можуть привести до руйнування акумулятора і під- вищення пожежонебезпеки.

Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантує, що електроприлад і надалі буде безпечним для використання.

У жодному разі не виконуйте обслуго- вування зруйнованих акумуляторів. Об- слуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.

3.2 Вказівки з техніки безпеки для

садової повітродувки

Особам, які не досягли 16-річного віку або не ознайомлені з посібником з експлуата- ції, заборонено використовувати пристрій.442451_a 289 Правила техніки безпеки Слід дотримуватись всіх місцевих норм безпеки щодо мінімального віку операто-

Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних речо- вин або медикаментів.

3.2.2 Безпека на робочому місці

Використовувати пристрій слід тільки за денного світла або яскравого штучного о-

Перед виконанням робіт видаліть небез- печні продукти і предмети з робочої зони, наприклад вибухонебезпечні і легкозайми- сті продукти, гарячий попіл, продукти зго- ряння, запалені цигарки, гілки, уламки скла, гострі предмети, шматки металу, ка-

Не слід експлуатувати пристрій на твердій або пласкою основі або на схилах.

Забезпечити стійке положення.

Працюйте обережно та повільно. Не бі- жіть. Уникайте перешкод.

Під час роботи на схилі:

Не працюйте на гладкому і слизькому

Займайте стійке положення

завжди прибирайте листя низько над

не працюйте у напрямку вгору схилом.

3.2.3 Безпека людей, тварин і майна

Використовуйте пристрій лише для тих за- вдань, для яких він передбачений. Неці- льове використання може призвести до травм і матеріальних збитків.

Ви несете відповідальність за нещасні ви- падки і збитки, завдані іншим особам або вашому майну.

Не вмикайте пристрій, якщо в робочій зоні перебувають люди та тварини.

Тримайте пристрій на безпечній відстані від людей та тварин або вимкніть його в разі наближення людей або тварин.

У жодному разі не наводьте обдувну трубу на осіб або тварин, що знаходяться поряд.

У жодному разі не подавайте повітря в на- прямку осіб або тварин, що знаходяться

Бережіть очі і вуха від отвору усмоктуваль- ної труби під час роботи.

Не торкайтеся решітки повітрозабірника і вентиляційної решітки, якщо двигун пра- цює. Обертові деталі пристрою можуть завдавати травми.

Завжди вимикайте пристрій, якщо він не використовується, наприклад при зміні ро- бочої зони під час роботи і обслуговуван-

Негайно вимикайте пристрій у разі нещас- ного випадку, щоб запобігти подальшим травмам і матеріальним збиткам.

Не використовуйте пристрій зі зношеними або пошкодженими деталями. Зношені або пошкоджені деталі можуть призвести до серйозних травм.

Зберігайте пристрій у недосяжному для ді-

Вимкніть пристрій перед перетином гравій- них поверхонь.

Не розміщуйте ввімкнений пристрій на гра-

3.2.4 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити беруші.

3.2.5 Вібраційне навантаження

ПОПЕРЕДЖЕННЯ! Небезпека вібрації Фактичне значення вібраційної емісії під час використання пристрою може відрізнятися від заявленого виробни- ком значення. Спостерігайте за наве- деними нижче факторами впливу до а- бо під час використання:

Чи використовується пристрій за призначенням?

Чи матеріал оброблено правиль-

Чи пристрій перебуває в робочому

Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадкахUA 290 LB 2060 Правила техніки безпеки негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. В результаті ві- браційне навантаження протягом всього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавички та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зро-

Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.

Якщо ви відчуваєте дискомфорт або дисхромії шкіри під час використання при- строю в руках, негайно припиніть роботу. Встановіть достатні перерви в роботі. Ро- бота без достатніх перерв може призвести до місцевої вібраційної хвороби.

Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).

Уникайте роботи з пристроєм за темпера- тури нижче 10 °C. У плані роботи визна- чте, як можна обмежити вібраційне наван-

3.2.6 Інструкції з безпеки акумулятора

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання акумуля- тора. Прочитайте ці інструкції!

Використовуйте лише акумулятори, при- значені для пристроїв компанії AL-KO, які працюють від акумулятора. Заряджайте а- кумулятор лише за допомогою зарядного пристрою AL-KO з комплекту.

Перед використанням витягніть новий аку- мулятор із оригінальної упаковки.

Повністю зарядіть акумулятор перед пер- шим використанням і завжди використо- вуйте вказаний зарядний пристрій. Завжди дотримуйтесь інформації щодо заряджан- ня акумулятора, яка міститься в цьому по- сібнику з експлуатації.

Не використовуйте акумулятор в пожежо- та вибухонебезпечних середовищах.

Не наражайте акумулятор на вплив вологи і вогкості під час експлуатації пристрою.

Захищайте акумулятор від впливу тепла, мастила та вогню, щоб уникнути його по- шкодження й витоку пари та рідкого елек-

Не розряджайте та не кидайте акумуля-

Не використовуйте забруднений або воло- гий акумулятор. Перед використанням аку- мулятора очистіть його чистою сухою ган- чіркою та висушіть.

Не відкривайте, не розбирайте та не по- дрібнюйте акумулятор. Це призведе до у- раження електричним струмом або корот- кого замикання.

Акумулятор заборонено використовувати стороннім особам, а саме: якщо вони пе- ребувають під наглядом особи, відпові- дальної за їхню безпеку, або пройшли ін- структаж із експлуатації акумулятора. Сто- ронні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумови- ми можливостями;

осіб, які не мають досвіду та (або) знань про пристрій.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з акумуля-

Не залишайте акумулятор в зарядному пристрої надовго. Для тривалого зберіган- ня слід вийняти акумулятор із зарядного

Виймайте акумулятор із пристрою, якщо не використовуєте його.442451_a 291

Зберігайте акумулятор у сухому закритому місці. Тримайте прилад якнайдалі від дже- рел тепла та прямих сонячних променів. Доступ неавторизованих осіб та дітей до акумулятора заборонено.

3.2.7 Інструкції з безпеки зарядного

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання зарядно- го пристрою. Прочитайте ці інструкції!

Використовуйте пристрій тільки за призна- ченням, тобто, для заряджання зазначе- них акумуляторів. Вставляйте в зарядний пристрій виключно оригінальні акумулято- ри AL-KO.

Перед кожним використанням перевіряйте увесь пристрій, у тому числі, кабель жив- лення та відсік для акумулятора на пред- мет пошкоджень. Використовуйте тільки справний пристрій.

Не використовуйте пристрій в пожежо- та вибухонебезпечних середовищах.

Використовуйте пристрій виключно в при- міщенні та не наражайте його на вплив до- щу або вологи.

Завжди ставте зарядний пристрій на до- бре провітрювану та негорючу поверхню, оскільки він нагрівається під час заряджен- ня. Звільніть вентиляційні отвори та не на- кривайте пристрій.

Перед підключенням зарядного пристрою переконайтеся в наявності напруги мережі, зазначеної в розділі «Технічні характери-

Підключайте кабель живлення виключно до зарядного пристрою та використовуйте його за призначенням. Не переносьте за- рядний пристрій за кабель живлення та не тягніть за штекер, виймаючи кабель жив- лення з розетки.

Захищайте шнур живлення від тепла, мастила та гострих країв, щоб уникнути його пошкодження.

Не використовуйте забруднені або вологі зарядний пристрій й акумулятор. Перед використанням очистіть та висушіть при- стрій й акумулятор.

Не відкривайте зарядний пристрій й акуму- лятор. Це призведе до ураження електрич- ним струмом або короткого замикання.

Задля власної безпеки доручайте ремонт приладу лише кваліфікованим спеціаліс- там, що використовують оригінальні зап-

Пристрій заборонено використовувати сто- роннім особам, а саме: якщо вони перебу- вають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації пристрою. Сторонні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумови- ми можливостями;

осіб, які не мають досвіду та (або) знань про пристрій.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з пристро-

Зберігайте пристрій у сухому закритому місці. Доступ неавторизованих осіб та ді- тей до пристрою заборонено. 4 МОНТАЖ ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтованого не в повному обсязі, може призвести до серйозних травм.

Пристрій слід використовувати тільки за умови завершення монта- жу в повному обсязі!

Акумулятор слід вставляти в при- стрій тільки за умови завершення монтажу в повному обсязі!

Перед увімкненням перевірити на- явність та функціональність всіх запобіжних й захисних пристроїв!

4.1 Монтаж обдувної труби (02, 03)

1. Притискайте обдувну трубу (02/1) до при-

строю (02/a), доки її не буде заблоковано на кнопці блокування (02/2).

2. Зафіксуйте обдувну трубу (03/1) за допо-

могою гвинта.UA 292 LB 2060 Введення в експлуатацію 5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

5.1 Зарядження акумулятора

Більш детальна інформація знаходить- ся в окремих посібниках для акумуля- тора та зарядного пристрою.

Пожежонебезпека під час заряджан-

Нагрівання зарядного пристрою може призвести до пожежі, якщо його поста- вити на легкозаймисті поверхні і не за- безпечити достатню вентиляцію.

Завжди використовуйте зарядний пристрій на негорючій поверхні й у негорючому середовищі.

За потреби: Звільніть вентиляційні

Акумулятор слід повністю зарядити пе- ред першим використанням. Акумуля- тор можна заряджати на будь-якому етапі розрядження. Переривання заря- дження не впливає на стан акумулято-

Завдяки автоматичному розпізнаванню рівня заряду під час заряджання аку- мулятор захищено від перевантаження і, таким чином, може залишатися в за- рядному пристрої протягом певного ча- су, але не постійно. Допустимий діапазон температур для заря- дження акумулятора від 5°C до +45°C. Повне зарядження триває максимум 50 хвилин. Якщо незважаючи на повне зарядження тривалість роботи акумулятора значно знижено, це озна- чає, що термін придатності акумулятора ви- черпано, і його слід замінити новим. 6 ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ! Небезпека пошкодження в результа- ті ослаблення деталей пристрою Під час експлуатації ослаблені деталі пристрою можуть привести до серйоз-

Перед перемиканням пристрою пе- реконайтеся, що всі деталі при- строю міцно закріплені.

6.1 Установлення та виймання

акумулятора (04, 05) Установлення акумулятора (04)

1. Акумулятор (04/1) вставити (04/a) на на-

прямні для акумулятора (04/2) до заче-

Виймання акумулятора (05)

1. Кнопку блокування (05/1) натиснути (05/a)

2. Акумулятор (05/2) вийняти (05/b).

6.2 Експлуатація садової повітродувки

Небезпека отримання травм та мате- ріальних збитків Повітряний струмінь і підірваний мате- ріал можуть призвести до травм людей або тварин і забруднення.

Переконайтеся в тому, що люди а- бо тварини не постраждали від по- вітряного струменя і підірваного матеріалу і що не було завдано значних матеріальних збитків.

Дотримуйтеся напрямку вітру.

У жодному разі працюйте проти на- прямку вітру, щоб не забруднити лю- дей, які стоять позаду вас.

1. Зайняти стійке положення.

Увімкнення садової повітродувки

1. Перемістіть вмикач/вимикач (06/1) вперед

(06/a). Садова повітродувка ввімкнеться. Вимкнення садової повітродувки

1. Перемістіть вмикач/вимикач (06/1) назад

(06/b). Садова повітродувка вимкнеться.442451_a 293 Робоча поведінка та спосіб роботи 7 РОБОЧА ПОВЕДІНКА ТА СПОСІБ

Злегка нахиливши прилад уперед, повіль- но починайте рухатися.

Для прибирання листя повертайте прилад праворуч і ліворуч.

Не перевантажуйте пристрій під час робо-

Після використання вийміть акумулятор і перевірте пристрій на наявність пошко-

8 ТРАНСПОРТУВАННЯ Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій.

2. Вийміть акумулятор з пристрою.

Номінальна потужність акумулятора становить менше 100 Вт · год. Дотри- муйтеся наведених нижче вказівок що- до транспортування! Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

Приватні користувачі можуть транспорту- вати неушкоджений акумулятор без будь- яких додаткових вимог дорожнім транспор- том виключно в упаковці для роздрібного продажу для особистих цілей. Дотримуй- тесь обмежень щодо ваги для окремо аку- муляторів, які надсилаєте окремо:

загальна вага максимум 30кг на упа- ковку під час транспортування автомо- більним, залізничним і морським тран-

немає обмежень щодо ваги для пові- тряного транспорту, але максимум 2 штуки на упаковку

Якщо акумулятор імовірно пошкоджений (наприклад, через падіння пристрою), пе- ревезення заборонено.

Комерційні користувачі, які виконують пе- ревезення в зв'язку зі своєю основною ді- яльністю (наприклад, поставки на буді- вельні майданчики або місця навантажен- ня та з них), можуть також скористатися цим спрощенням. В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотриму- ватися правил про небезпечні вантажі! Недо- тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням. Інші вказівки щодо транспортування та

Транспортуйте або надсилайте літій-іон- ний акумулятор тільки в непошкодженому

Закріпіть пристрій так, щоб запобігти не- навмисному введенню в експлуатацію під час транспортування.

Поставте пристрій в тверду зовнішню упа- ковку (коробку). Якщо можливо, використо- вуйте оригінальну упаковку виробника.

Перевіряйте правильність маркування та документації про надсилання під час тран- спортування і надсилання (наприклад, кур'єрською або експедиторської служ-

Під час транспортування на автомо- більному, залізничному і морському транспорті на упаковці повинні бути на- ліплені попереджувальні наліпки про те, коли акумулятори було вставлено в пристрій. Якщо акумулятори було вставлено або вбудовано в пристрої, то не потрібно жодної попереджуваль- ної наліпки, оскільки зовнішня/оригі- нальна упаковка вже відповідають пев- ним правилам.

У разі повітряного транспорту на упа- ковку повинна бути наліплена попере- джувальна наліпка. Дотримуйтесь об- межень щодо ваги для акумуляторів, що постачаються разом з пристроєм: максимум 5кг ваги акумулятора на у- паковку і максимум 2штуки на упаков- ку, якщо акумулятори прикріплено до

Дізнайтеся у свого постачальника послуг, чи можливе транспортування, і покажіть свою посилку. Рекомендуємо звернутися до фахівця з небез- печних вантажів для підготування до надси- лання. Також дотримуйтеся діючих національ- них приписів.UA 294 LB 2060

9 ЗБЕРІГАННЯ Після кожного використання ретельно очи- щайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому, яка повинна замикатися місці, недоступному

У разі перерв у роботі більше ніж на 30 днів, виконайте такі дії:

Ретельно очистіть пристрій і зберігайте йо- го в сухому приміщенні.

9.1 Зберігання акумулятора і зарядного

Вибухо- та пожежонебезпека! Вибух акумулятора призведе до смерті або серйозних травм в результаті збе- рігання біля відкритого полум'я або джерел тепла.

Зберігайте акумулятор у прохолод- ному та сухому місці, якнайдалі від відкритого полум'я або джерел те-

Завдяки автоматичному розпізнаванню рівня заряду під час заряджання аку- мулятор захищено від перевантаження і, таким чином, може залишатися в за- рядному пристрої протягом певного ча- су, але не постійно.

Завжди намагайтеся тримати акумулятор в сухому і захищеному від морозу місці, де температура зберігання становить від 0 до +35°C. Акумулятор повинен бути зарядже- ний на 40-60%.

Не зберігайте акумулятор біля металевих або кислотомістких предметів через небез- пеку короткого замикання.

Після 6-місячного зберігання акумулятор заряджається приблизно 2 години. 10 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

Не наражайте пристрій на вплив вологи. Чи не очищайте пристрій струменем води.

Після кожного використання виймайте аку- мулятор і перевіряйте пристрій на наяв- ність пошкоджень.

Регулярно перевіряйте технічний стан при-

Перевірте електричні контакти пристрою на наявність корозії і за потреби очистіть за допомогою пензля з тонкого дроту, а потім обприскайте рідиною для обробки е- лектричних контактних з'єднань. 11 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати

Використані батарейки або акумуля- тори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулято-

Власники або користувачі електрич- ного та електронного обладнання зо- бов'язуються повертати його відпо- відно до законодавства після викори-

Кінцевий користувач несе відпові- дальність за стирання своїх персо- нальних даних зі старого обладнан- ня перед утилізацією! Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими

Електричні та електронні пристрої можна без- коштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при- строїв.442451_a 295

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-

Див. інформацію про безпечне вида- лення батарей або акумуляторів із е- лектричного чи електронного при- строю, а також інформацію про тип використовуваної системи (напри- клад, хімічний тип), у посібнику з екс- плуатації або встановлення.

Власники або користувачі батарей а- бо акумуляторів зобов'язуються по- вертати його відповідно до законо- давства після використання. Повер- нення обмежується постачанням не- великих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005% ртуті

Cd: батарея містить понад 0,002% кадмію

Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини батарей і акумуляторів

пункт збору загальної системи повернення відпрацьованих акумуляторів

пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата- рей.UA 296 LB 2060 Сервісне обслуговування 12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сер- вісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts 13 УСУНЕННЯ НЕСПРАВНОСТЕЙ

Небезпека травмування Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очи-

Несправність Причина Усунення Пристрій не подає повітря. Насадка засмічена. Очистіть насадку. Решітка повітрозабірника

Очистіть решітку повітрозабірника. Двигун не працює. Акумулятор розряджений. Зарядити акумулятор. Акумулятор не встановле- ний або встановлений не-

Правильно встановити акумулятор. Акумулятор надто холод- ний або гарячий. Трохи нагрійте або охолодіть акуму-

Вмикач/вимикач не вста- новлено в положення «Вимкн.», а акумулятор де-

Встановіть вмикач/вимикач у поло- ження «Вимк.» і зачекайте 3 секун- ди. Після цього прилад увімкнеться. Двигун працює з перебоя-

Регулятор швидкості потоку повітря несправний. Зверніться до сервісного центру компанії AL-KO. Двигун вимикається. Спрацював запобіжний ав-

Зачекайте, доки запобіжний автомат знову ввімкне прилад. Вентиляційні отвори за-

Очистіть пристрій. Тривалість роботи від аку- мулятора суттєво знизила-

Акумулятор розряджений, оскільки ним не користува- лися довгий час. Зарядити акумулятор. Термін служби акумулято- ра завершився. Замініть акумулятор. Використовуйте лише оригінальні запчастини від виробника.442451_a 297

Несправність Причина Усунення Акумулятор не заряджаєть-

Контакти акумулятора за-

Зверніться до сервісного центру компанії AL-KO. Несправність акумулятора або зарядного пристрою. Замовити запасні частини. Зверніть- ся до сервісного центру компанії AL- KO. Акумулятор занадто гаря-

Дочекатися охолодження акумуля-

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошкоджень, з якими користувач не може впоратися сам, слід звернутися до нашої служби підтримки. 14 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.UA 298 LB 2060 Декларація про відповідність стандартам ЄС 15 ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС Ми заявляємо, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гар- монізованих директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Акумуляторна садова пові-

Серійний номер G2043012

LB 2060 Рівень звукової потуж-

EN ISO 3744 виміряний/гарантований 93дБ(A) / 96дБ(A) Директиви ЄС 2006/42/ЄС 2014/30/ЄС 2000/14/ЄС 2011/65/ЄС Гармонізовані стандарти EN 60335-1:2012/A11:2014 EN 60335-2-100:2014 EN 62233:2008 EN 55014-1:2006+A2:2011 EN 55014-2:2015 Оцінка відповідності 2000/14/ЄС Додаток V Kötz, 01.10.2017 Wolfgang Hergeth Керуючий директор442451_a 299 Декларація про відповідність стандартам ЄСAL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: [phone] | Telefax: (+49)8221/203-8199 | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
