INSTRUKCJA OBSŁUGI LB 2060 AL-KO

Spis treści 1 Informacje dotyczące niniejszej instrukcji obsługi......................................................................... 125

2.1 Użytkowanie zgodne zprzeznaczeniem ............................................................................. 125

2.2 Możliwe przewidywane nieprawidłowe użycie..................................................................... 125

• 2.3 Zagrożenia resztkowe p. 125
• 2.4 Zakres dostawy p. 125
• 2.5 Symbole umieszczone na urządzeniu p. 126
• 2.6 Urządzenia zabezpieczające iochronne p. 126
• 2.7 Przegląd produktu (01) p. 126
• 3 Zasady bezpieczeństwa p. 126

3.1 Ogólne wskazówki bezpieczeństwa dla narzędzi elektrycznych......................................... 127

3.1.3 Użytkowanie iobsługa narzędzia elektrycznego................................................... 127

3.1.4 Bezpieczeństwo na stanowisku pracy................................................................... 128

3.1.5 Użytkowanie i obsługa narzędzia wyposażonego w akumulator........................... 128

3.1.6 Serwis.................................................................................................................... 129

3.2 Wskazówki bezpieczeństwa dotyczące dmuchawy do liści ................................................ 129

3.2.3 Bezpieczeństwo osób, zwierząt irzeczy materialnych.......................................... 129

3.2.4 Obciążenie hałasem.............................................................................................. 129 3.2.5 Obciążenie drganiami............................................................................................ 130

3.2.6 Wskazówki bezpieczeństwa dotyczące akumulatora............................................ 130

3.2.7 Wskazówki bezpieczeństwa dotyczące ładowarki ................................................ 131

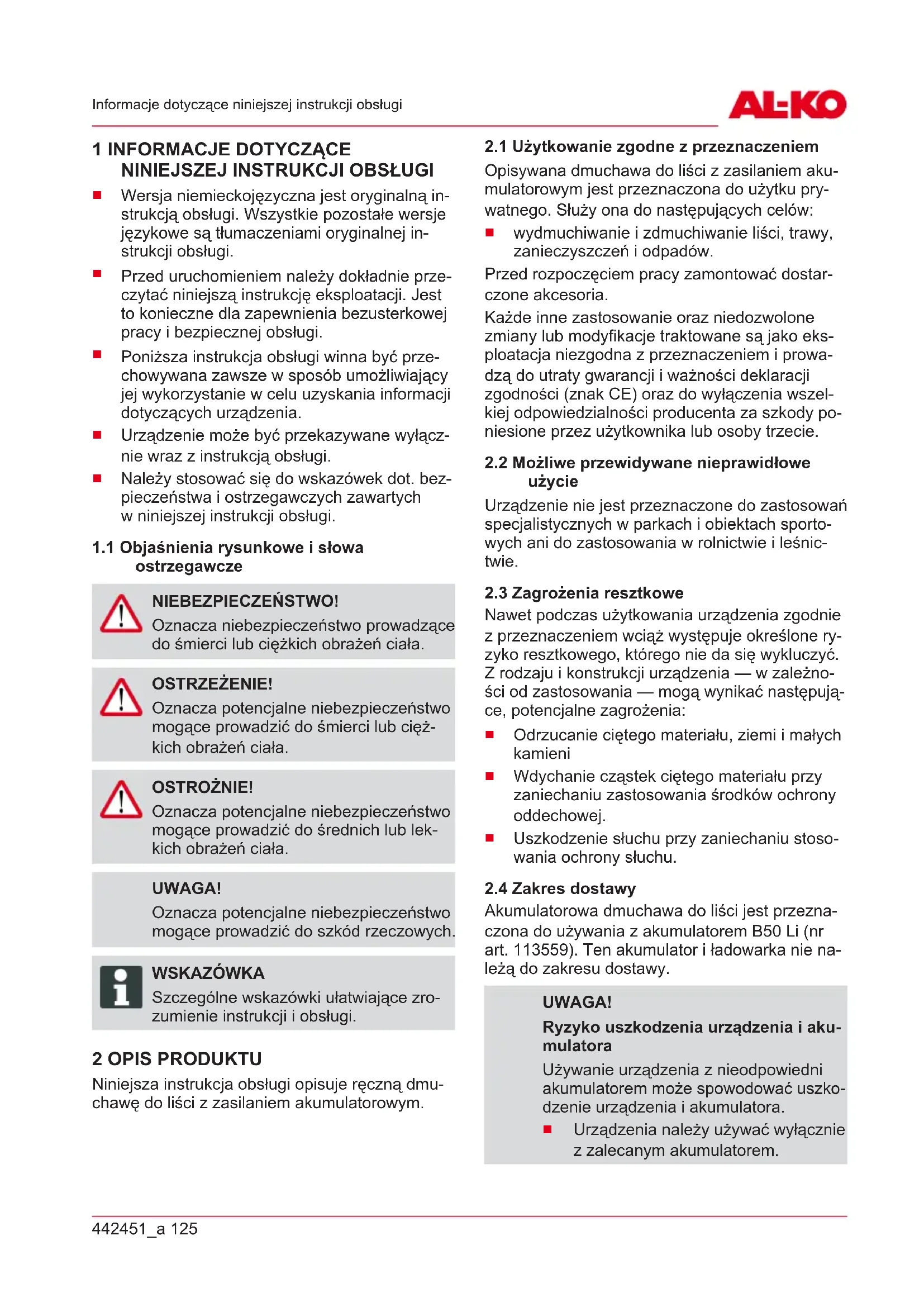

Wersja niemieckojęzyczna jest oryginalną in- strukcją obsługi. Wszystkie pozostałe wersje językowe są tłumaczeniami oryginalnej in- strukcji obsługi.

Przed uruchomieniem należy dokładnie prze- czytać niniejszą instrukcję eksploatacji. Jest to konieczne dla zapewnienia bezusterkowej pracy ibezpiecznej obsługi.

Poniższa instrukcja obsługi winna być prze- chowywana zawsze w sposób umożliwiający jej wykorzystanie w celu uzyskania informacji dotyczących urządzenia.

Urządzenie może być przekazywane wyłącz- nie wraz z instrukcją obsługi.

Należy stosować się do wskazówek dot. bez- pieczeństwa iostrzegawczych zawartych wniniejszej instrukcji obsługi.

1.1 Objaśnienia rysunkowe i słowa

ostrzegawcze NIEBEZPIECZEŃSTWO! Oznacza niebezpieczeństwo prowadzące do śmierci lub ciężkich obrażeń ciała. OSTRZEŻENIE! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do śmierci lub cięż- kich obrażeń ciała. OSTROŻNIE! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do średnich lub lek- kich obrażeń ciała. UWAGA! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do szkód rzeczowych. WSKAZÓWKA Szczególne wskazówki ułatwiające zro- zumienie instrukcji iobsługi. 2 OPIS PRODUKTU Niniejsza instrukcja obsługi opisuje ręczną dmu- chawę do liści z zasilaniem akumulatorowym.

2.1 Użytkowanie zgodne zprzeznaczeniem

Opisywana dmuchawa do liści z zasilaniem aku- mulatorowym jest przeznaczona do użytku pry- watnego. Służy ona do następujących celów:

wydmuchiwanie izdmuchiwanie liści, trawy, zanieczyszczeń iodpadów. Przed rozpoczęciem pracy zamontować dostar- czone akcesoria. Każde inne zastosowanie oraz niedozwolone zmiany lub modyfikacje traktowane są jako eks- ploatacja niezgodna z przeznaczeniem i prowa- dzą do utraty gwarancji i ważności deklaracji zgodności (znak CE) oraz do wyłączenia wszel- kiej odpowiedzialności producenta za szkody po- niesione przez użytkownika lub osoby trzecie.

2.2 Możliwe przewidywane nieprawidłowe

użycie Urządzenie nie jest przeznaczone do zastosowań specjalistycznych wparkach iobiektach sporto- wych ani do zastosowania wrolnictwie ileśnic- twie.

2.3 Zagrożenia resztkowe

Nawet podczas użytkowania urządzenia zgodnie zprzeznaczeniem wciąż występuje określone ry- zyko resztkowego, którego nie da się wykluczyć. Zrodzaju ikonstrukcji urządzenia — wzależno- ści od zastosowania — mogą wynikać następują- ce, potencjalne zagrożenia:

Odrzucanie ciętego materiału, ziemi imałych kamieni

Wdychanie cząstek ciętego materiału przy zaniechaniu zastosowania środków ochrony oddechowej.

Uszkodzenie słuchu przy zaniechaniu stoso- wania ochrony słuchu.

Akumulatorowa dmuchawa do liści jest przezna- czona do używania z akumulatorem B50 Li (nr art. 113559). Ten akumulator i ładowarka nie na- leżą do zakresu dostawy. UWAGA! Ryzyko uszkodzenia urządzenia i aku- mulatora Używanie urządzenia z nieodpowiedni akumulatorem może spowodować uszko- dzenie urządzenia i akumulatora.

Urządzenia należy używać wyłącznie z zalecanym akumulatorem.PL 126 LB 2060 Zasady bezpieczeństwa Do ładowania akumulatora potrzebna jest łado- warka C30 Li (nr art. 113560) lub TC30 Li (nr art.113561). WSKAZÓWKA Więcej informacji znajduje się wnastępu- jących instrukcjach obsługi:

„akumulator litowo-jonowy B50 Li” (nr dok. 442228)

„ładowarka C30 Li / TC30 Li do aku- mulatora B50 Li” (nr dok. 442230)

2.5 Symbole umieszczone na urządzeniu

Symbol Znaczenie Zachować szczególną ostrożność podczas obsługi urządzenia! Przed uruchomieniem przeczytać instrukcję eksploatacji! Niebezpieczeństwo uderzenia przez odrzucone przedmioty. Nie dopuszczać osób trzecich do niebezpiecznego obszaru! Nie wkładać rąk do wentylatora. Zagrożenie ze strony obracających się podzespołów Przed przystąpieniem do konserwa- cji przeczytać instrukcję eksploatacji Nosić środki ochrony oczu isłuchu! Symbol Znaczenie Chronić urządzenie przed desz- czem iwilgocią!

2.6 Urządzenia zabezpieczające iochronne

OSTRZEŻENIE! Niebezpieczeństwo skaleczenia Niesprawne i dezaktywowane urządzenia ochronne i zabezpieczające mogą spo- wodować poważne obrażenia ciała.

Jeśli urządzenia ochronne i zabez- pieczające są niesprawne, należy zlecić ich naprawę.

Nigdy nie dezaktywować urządzeń ochronnych izabezpieczających.

2.7 Przegląd produktu (01)

Widok ogólny produktu (01) przedstawia zesta- wienie elementów urządzenia. Nr elementu 1 Dmuchawa do liści akumulatorowa 2 Dysza dmuchawy 3 Śruba

3 ZASADY BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO! Nieznajomość zasad bezpieczeństwa może powodować niebezpieczeństwo utraty życia inajcięższych obrażeń. Nieznajomość zasad bezpieczeństwa iinstrukcji obsługi może prowadzić do najcięższych obrażeń, anawet śmierci.

Przed użyciem urządzenia należy przestrzegać wszystkich zasad bez- pieczeństwa iwskazówek podanych wniniejszej instrukcji obsługi oraz winstrukcjach, do których odniesie- nia się wniej znajdują.

Wszystkie dołączone dokumenty na- leży zachować do późniejszego wy- korzystania.442451_a 127 Zasady bezpieczeństwa

3.1 Ogólne wskazówki bezpieczeństwa dla

narzędzi elektrycznych OSTRZEŻENIE! Przeczytać wskazówki bezpieczeń- stwa, zalecenia, ilustracje i dane tech- niczne, które są dołączone do tego na- rzędzia elektrycznego. Następstwem nieprzestrzegania poniż- szych instrukcji może być porażenie prą- dem elektrycznym, pożar i/lub poważne obrażenia ciała.

Wszystkie wskazówki dotyczące bez- pieczeństwa i inne instrukcje należy przechowywać w razie potrzeby sko- rzystania z nich w przyszłości. Użyte we wskazówkach dotyczących bezpie- czeństwa pojęcie „narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci elektrycznej (z sieciowym przewodem zasilają- cym) oraz narzędzi elektrycznych zasilanych aku- mulatorowo (bez sieciowego przewodu zasilają- cego).

3.1.1 Bezpieczeństwo elektryczne

Należy unikać kontaktu części ciała z uzie- mionymi powierzchniami, jak rury, grzejni- ki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem elektrycznym, kie- dy ciało jest uziemione.

Należy chronić narzędzia elektryczne przed deszczem lub wilgocią. Wniknięcie wody do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycz- nym.

3.1.2 Bezpieczeństwo osób

Podczas pracy z narzędziem elektrycznym należy zachować ostrożność, zwracać uwagę na to, co się robi i postępować roz- sądnie. Nie używać narzędzia elektryczne- go, kiedy jest się zmęczonym, pod wpły- wem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzę- dzia elektrycznego może spowodować na- prawdę poważne obrażenia.

Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. No- szenie osobistego wyposażenia ochronnego, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, długie spodnie, kask ochronny lub środki ochrony słuchu, w zależ- ności od rodzaju i sposobu zastosowania na- rzędzia elektrycznego, zmniejsza ryzyko po- wstania obrażeń.

Unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem urządze- nia elektrycznego do zasilania lub akumu- latora, podniesieniem urządzenia i jego przenoszeniem należy się upewnić, że jest wyłączone. Jeżeli podczas przenoszenia na- rzędzia elektrycznego palce znajdują się na włączniku lub urządzenie jest włączone w momencie podłączania do zasilania, może to doprowadzić do wypadku.

Przed włączeniem narzędzia elektryczne- go usunąć narzędzia nastawcze lub klu- cze maszynowe. Narzędzie lub klucz znaj- dujące się na obracającym się elemencie urządzenia mogą być przyczyną obrażeń.

Unikać nieprawidłowej postawy ciała. Dbać o zachowanie bezpiecznej postawy i zawsze utrzymywać równowagę. Dzięki te- mu można zyskać lepszą kontrolę nad narzę- dziem elektrycznym w nieoczekiwanej sytu- acji.

Należy nosić odpowiednią odzież. Nie na- leży nosić luźnej odzieży ani biżuterii. Chronić włosy, odzież irękawice przed ze- tknięciem zruchomymi elementami urzą- dzenia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez rucho- me elementy urządzenia.

3.1.3 Użytkowanie iobsługa narzędzia

Nie przeciążać elektronarzędzia. Do okre- ślonej pracy należy używać narzędzia elektrycznego, które jest do niej przezna- czone. Z użyciem odpowiedniego narzędzia elektrycznego pracuje się lepiej i bezpieczniej w podanym zakresie wydajności.

Nie używać narzędzia elektrycznego z uszkodzonym włącznikiem. Urządzenie elektryczne, którego nie da się już włączyć lub wyłączyć jest niebezpieczne i musi być naprawione.

Wyciągnąć wtyczkę z gniazda zasilania i/ lub wymontować wyjmowany akumulator, zanim dokona się regulacji urządzenia, wymiany części zamiennych lub odłożenia elektronarzędzia. Zapobiega to niezamie- rzonemu uruchomieniu narzędzia elektrycz- nego.PL 128 LB 2060 Zasady bezpieczeństwa

Nieużywane narzędzie elektryczne należy przechowywać z dala od dzieci. Nie po- zwalać na używanie urządzenia osobom, które nie są obeznane z jego obsługą lub nie przeczytały niniejszych instrukcji. Na- rzędzia elektryczne są niebezpieczne, jeżeli są obsługiwane przez osoby nieobeznane z ich obsługą.

Elektronarzędzia i narzędzia użytkowe na- leży utrzymywać w dobrym stanie tech- nicznym. Należy kontrolować, czy rucho- me części funkcjonują sprawnie i nie zaci- nają się, czy nie są pęknięte lub uszko- dzone tak, że zakłóca to działanie narzę- dzia elektrycznego. Przed użyciem elek- tronarzędzia należy zlecić naprawę uszko- dzonych części. Wiele wypadków ma swoje źródło w nieprawidłowej konserwacji narzędzi elektrycznych.

Narzędzia tnące należy utrzymywać w czy- stości i ostrości. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnący- mi rzadziej się zakleszczają i są łatwiejsze w prowadzeniu.

Elektronarzędzia, narzędzi użytkowych itp. należy używać z zastosowaniem się do podanych tu instrukcji. Należy przy tym uwzględnić warunki na stanowisku pracy oraz rodzaj wykonywanej czynno- ści. Użycie narzędzi elektrycznych do innych celów, niż przewidziane może doprowadzić do niebezpiecznych sytuacji.

Uchwyty i powierzchnie do chwytania mu- szą być zawsze suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie do chwytania uniemożliwiają bezpieczne ob- sługę i zachowanie kontroli nad elektronarzę- dziami w nieprzewidzianych sytuacjach.

3.1.4 Bezpieczeństwo na stanowisku pracy

Stanowisko pracy należy utrzymywać w czystości i zapewnić jego dobre oświetle- nie. Nieporządek lub niedostateczne oświe- tlenie stanowiska pracy mogą doprowadzić do wypadku.

Narzędzia elektrycznego nie wolno uży- wać w obszarze zagrożonym wybuchem, w którym znajdują się palne ciecze, gazy lub pyły. Narzędzia elektryczne podczas pracy wytwarzają iskry, które mogą doprowa- dzić do zapłonu pyłów lub oparów.

Podczas pracy narzędzia elektrycznego należy trzymać dzieci i inne osoby z dala od niego. W przypadku odwrócenia uwagi można stracić kontrolę nad elektronarzę- dziem.

3.1.5 Użytkowanie i obsługa narzędzia

wyposażonego w akumulator

Akumulator należy ładować wyłącznie za pomocą ładowarki zalecanej przez produ- centa. W przypadku ładowarki przeznaczo- nej do ładowania określonych rodzajów aku- mulatorów, zastosowanie jej do innego ro- dzaju akumulatora powoduje powstanie za- grożenia pożarowego.

Do narzędzi elektrycznych należy stoso- wać tylko akumulatory przewidziane do pracy z danym narzędziem. Zastosowanie innych akumulatorów może prowadzić do po- wstania obrażeń ciała oraz zagrożenia poża- rowego.

Chronić nieużywany akumulator przed spinaczami biurowymi, monetami, klucza- mi, igłami, śrubami i innymi drobnymi przedmiotami metalowymi, które mogłyby spowodować zwarcie styków akumulato- ra. Zwarcie pomiędzy stykami akumulatora może wywołać oparzenia lub ogień.

W przypadku nieprawidłowego użytkowa- nia może dojść do wycieku cieczy z aku- mulatora. Należy unikać kontaktu z nią. W razie przypadkowego kontaktu przemyć skażone miejsce wodą. W przypadku kon- taktu cieczy z oczami należy dodatkowo zasięgnąć pomocy lekarskiej. Płyn wycie- kający z akumulatora może powodować po- drażnienia skóry lub oparzenia.

Nie używać uszkodzonego ani zmodyfiko- wanego akumulatora. Uszkodzone lub zmienione akumulatory mogą się zachowy- wać w sposób nieprzewidziany, powodując ryzyko pożaru, wybuchu lub urazu.

Nie narażać akumulatora na ogień ani wy- soką temperaturę. Ogień lub temperatura powyżej 130°C mogą być przyczyną wybu- chu.

Przestrzegać wszystkich wskazówek doty- czących ładowania i pamiętać, by nigdy nie ładować akumulatora ani narzędzia akumulatorowego poza zakresem tempe- ratur określonym w instrukcji obsługi. Nie- prawidłowe ładowanie lub ładowanie poza442451_a 129 Zasady bezpieczeństwa dopuszczalnym zakresem temperatur może spowodować uszkodzenie akumulatora i ry- zyko pożaru.

Naprawę narzędzia elektrycznego powie- rzać wyłącznie wykwalifikowanemu perso- nelowi fachowemu i tylko z użyciem orygi- nalnych części zamiennych. Należy przy tym zagwarantować, że zachowane zostanie bezpieczeństwo narzędzia elektrycznego.

Nie wolno konserwować uszkodzonego akumulatora. Wszelka konserwacja akumu- latora powinna być wykonywana przez pro- ducenta lub upoważnione punkty obsługi klienta.

3.2 Wskazówki bezpieczeństwa dotyczące

Osoby poniżej 16.roku życia oraz niezazna- jomione zinstrukcją obsługi nie mogą uży- wać urządzenia. Przestrzegać wszelkich ewentualnych krajowych przepisów dotyczą- cych bezpieczeństwa wzakresie minimalne- go wieku użytkownika.

Zabrania się eksploatacji urządzenia pod wpływem alkoholu, środków odurzających lub leków.

3.2.2 Bezpieczeństwo na stanowisku pracy

Pracować tylko przy świetle dziennym lub bardzo jasnym sztucznym świetle.

Przed rozpoczęciem pracy usunąć niebez- pieczne produkty iprzedmioty zobszaru ro- boczego, np. wybuchowe ipalne produkty, gorący popiół, pozostałości spalania, żarzące się papierosy, gałęzie, kawałki szkła, obiekty oostrych krawędziach, kawałki metalu, ka- mienie.

Używać urządzenia tylko na stabilnym i rów- nym podłożu, a nie na stromych zboczach.

Pamiętać o zachowaniu stabilności.

Podczas pracy przemieszczać się powoli iostrożnie. Nie biegać. Uważać na przeszko- dy.

Podczas pracy na zboczu:

Zabrania się użytkowania urządzenia na gładkich lub śliskich zboczach.

Należy zawsze zwracać uwagę na za- chowanie bezpiecznej pozycji.

Podczas usuwania liści należy prowadzić urządzenie zawsze przy podłożu.

Na zboczach zabrania się pracowania pod górę.

3.2.3 Bezpieczeństwo osób, zwierząt

irzeczy materialnych

Używać urządzenia tylko do tych prac, do których jest ono przeznaczone. Zastosowa- nie niezgodne zprzeznaczeniem może pro- wadzić do obrażeń lub uszkodzeń.

Jest ono przyczyną wypadków i zagrożeń dla innych osób lub ich mienia.

Włączać urządzenie tylko wtedy, gdy wob- szarze roboczym nie przebywają osoby ani zwierzęta.

Zachować bezpieczny odstęp od osób izwie- rząt lub wyłączyć urządzenie, gdy zbliżają się do niego osoby lub zwierzęta.

Nigdy nie kierować rury dmuchawy wstronę osób lub zwierząt.

Nigdy nie zdmuchiwać zanieczyszczeń w kie- runku osób lub zwierząt.

Podczas pracy oczy i uszy muszą być odda- lone od otworu ssącego.

Nigdy nie chwytać kratki zasysania ikratki wentylacyjnej podczas pracy silnika. Wirujące elementy urządzenia mogą spowodować ob- rażenia.

Zawsze wyłączać urządzenie, kiedy się go nie używa, np. w przypadku zmiany obszaru roboczego, podczas konserwacji i pielęgna- cji.

Wrazie wypadku natychmiast wyłączyć urzą- dzenie, aby uniknąć dalszych obrażeń iszkód materialnych.

Nigdy nie użytkować urządzenia ze zużytymi lub uszkodzonymi częściami. Zużyte lub uszkodzone części urządzenia mogą powo- dować poważne obrażenia.

Przechowywać urządzenie poza zasięgiem dzieci.

Wyłączać urządzenie przed przekraczaniem alejek żwirowych.

Nie odkładać włączonego urządzenia na żwi- rze.

3.2.4 Obciążenie hałasem

Określony poziom obciążenia hałasem genero- wanym przez opisywane urządzenie jest nieunik- niony. Głośne prace zaplanować wdopuszczo- nym iwyznaczonym do tego czasie. Wrazie po- trzeby uwzględnić czasy odpoczynku iograniczyć czas pracy do najbardziej wymaganych czynno-PL 130 LB 2060 Zasady bezpieczeństwa ści. Dla ochrony własnej iochrony osób przeby- wających wpobliżu zaleca się stosowanie odpo- wiedniej ochrony słuchu.

3.2.5 Obciążenie drganiami

OSTRZEŻENIE! Niebezpieczeństwo stwarzane przez drgania Rzeczywiste wartości emisji drgań pod- czas używania urządzenia mogą odbie- gać od wartości podanych przez produ- centa. Przed i w trakcie używania należy uwzględnić następujące czynniki:

Czy urządzenie jest użytkowane zgodnie zprzeznaczeniem?

Czy materiał jest obrabiany wodpo- wiedni sposób?

Czy urządzenie znajduje się wprawi- dłowym stanie użytkowym?

Wskutek niewłaściwego użytkowania ikon- serwacji może dojść do zwiększenia poziomu hałasu idrgań urządzenia. Prowadzi to do niekorzystnych skutków zdrowotnych. W tym przypadku należy niezwłocznie wyłączyć urządzenie izlecić naprawę jednemu zauto- ryzowanych warsztatów serwisowych.

Stopień obciążenia przez drgania zależy od rodzaju wykonywanej pracy i sposobu wyko- rzystania urządzenia. Należy oceniać te czynniki i stosować odpowiednie przerwy w pracy. Spowoduje to znaczne zmniejszenie obciążenia przez drgania w trakcie całej pra- cy.

Dłuższe używanie urządzenia wystawia ope- ratora na działanie wibracji imoże powodo- wać problemy zkrążeniem krwi („biały pa- lec”). Aby zmniejszyć to ryzyko, należy nosić rękawice irozgrzewać dłonie. Wprzypadku stwierdzenia objawu „białego palca” należy niezwłocznie udać się do lekarza. Do tych objawów należą: brak czucia, utrata wrażli- wości, cierpnięcie, swędzenie, ból, utrata siły, zmiana koloru lub stanu skóry. Zreguły te objawy dotyczą palców, dłoni lub pulsu. Przy niskich temperaturach to ryzyko się zwięk- sza.

Wciągu dnia pracy należy wykonywać dłuż- sze przerwy, aby odpocząć od hałasu iwibra- cji. Zaplanować pracę tak, aby stosowanie urządzeń, które wytwarzają silne wibracje, rozłożyć na kilka dni.

Wprzypadku stwierdzenia nieprzyjemnego uczucia lub przebarwienia skóry na dłoniach podczas użytkowania urządzenia, należy nie- zwłocznie przerwać pracę. Uwzględnić wy- starczająco długie przerwy wpracy. Zanie- chanie przerw wpracy może doprowadzić do wystąpienia zespołu wibracyjnego dłoni ira- mienia.

Należy zminimalizować ryzyko narażenia na drgania. Utrzymywać urządzenie zgodnie ze wskazówkami zawartymi winstrukcji obsługi.

Jeśli urządzenie jest często używane, należy zakupić akcesoria zabezpieczające przed drganiami (np. uchwyty) u specjalistycznego sprzedawcy.

Nie używać urządzenia przy temperaturach niższych niż 10°C. Ustalić plan pracy, umoż- liwiający ograniczenie obciążenia drganiami.

3.2.6 Wskazówki bezpieczeństwa dotyczące

akumulatora Rozdział ten zawiera wszystkie, podstawowe wskazówki dotyczące bezpieczeństwa oraz wskazówki ostrzegawcze, istotne w trakcie eks- ploatacji akumulatora. Należy koniecznie zapo- znać się z treścią tych wskazówek!

Akumulator wolno stosować wyłącznie zgod- nie z jego przeznaczeniem, tzn. do zasilania akumulatorowych urządzeń firmy AL-KO. Ła- dować akumulatory wyłącznie w przeznaczo- nych do nich ładowarkach AL-KO.

Wyjąć akumulator z oryginalnego opakowa- nia bezpośrednio przed rozpoczęciem eks- ploatacji.

Przed pierwszym zastosowaniem całkowicie naładować akumulator. Zawsze stosować od- powiedni typ ładowarki. Stosować się do da- nych i wymagań zamieszczonych w instrukcji obsługi.

Nie użytkować akumulatora w strefach zagro- żenia wybuchem i pożarem.

W trakcie eksploatacji nie wystawiać akumu- latora na działanie wilgoci i wody.

W celu uniknięcia wystąpienia uszkodzeń oraz wydostania się oparów i elektrolitu chro- nić akumulator przed wysoką temperaturą, olejem i ogniem.

Nie uderzać ani nie rzucać akumulatorem.

Nie użytkować zabrudzonego lub mokrego akumulatora. Przed rozpoczęciem pracy oczyścić akumulator za pomocą suchej, czy- stej tkaniny.442451_a 131 Zasady bezpieczeństwa

Nie otwierać, nie demontować ani nie roz- drabniać akumulatora. Zachodzi niebezpie- czeństwo porażenia elektrycznego i zwarcia.

Ten akumulator nie może być używany przez osoby nieupoważnione. Nie dotyczy to sytu- acji, gdy osoby takie są nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje dotyczące prawidłowej eksploatacji akumulatora. Oso- bami nieupoważnionymi są m.in.:

osoby (także dzieci) o ograniczonych możliwościach fizycznych lub umysło- wych,

osoby bez odpowiedniego doświadczenia i/lub wiedzy o akumulatorach.

Wykorzystywanie akumulatora przez dzieci do zabawy musi być wykluczone poprzez ich poinstruowanie i zapewnienie odpowiedniej opieki.

Nie zostawiać akumulatora w ładowarce przez długi czas. W przypadku długiego skła- dowania wyjąć akumulator z ładowarki.

Jeśli urządzenie nie będzie używane przez dłuższy czas, wyjąć z niego akumulator.

Akumulatory, które nie są eksploatowane, należy magazynować w suchym i zamknię- tym miejscu. Chronić urządzenie przed wyso- ką temperaturą i bezpośrednim promieniowa- niem słonecznym. Dzieci lub osoby nie- uprawnione nie mogą mieć dostępu do aku- mulatora.

3.2.7 Wskazówki bezpieczeństwa dotyczące

ładowarki Rozdział ten zawiera wszystkie, podstawowe wskazówki dotyczące bezpieczeństwa oraz wskazówki ostrzegawcze, istotne w trakcie eks- ploatacji ładowarki. Należy koniecznie zapoznać się z treścią tych wskazówek!

Ładowarkę wolno stosować wyłącznie zgod- nie z jej przeznaczeniem, tzn. do ładowania odpowiednich akumulatorów. W ładowarce wolno ładować tylko oryginalne akumulatory AL-KO.

Przed każdym uruchomieniem należy spraw- dzić, czy urządzenie nie jest uszkodzone. Dotyczy to w szczególności uszkodzenia przewodu zasilającego. Urządzenie może być eksploatowane tylko i wyłącznie w niena- gannym stanie technicznym.

Nie użytkować urządzenia w strefach zagro- żenia wybuchem.

Urządzenie może być eksploatowane wyłącz- nie wewnątrz pomieszczeń i nie może być wystawiane na działanie wody lub wilgoci.

Ładowarkę należy stawiać w miejscu nieza- grożonym wybuchem i o dobrej wentylacji, ponieważ nagrzewa się ona w trakcie pracy. Nie zasłaniać szczelin wentylacyjnych oraz nie przykrywać urządzenia.

Przed podłączeniem ładowarki sprawdzić, czy napięcie w sieci elektrycznej spełnia wy- magania podane w danych technicznych.

Przewód zasilający może być wykorzystywa- ny wyłącznie do podłączania ładowarki. Ła- dowarki nie wolno przenosić, trzymając za przewód zasilający, ani odłączać jej od gniaz- da sieci elektrycznej, ciągnąc za ten prze- wód.

Chronić przewód zasilający przed wysoką temperaturą, olejem i kontaktem z ostrymi krawędziami. Jest to konieczne w celu unik- nięcia uszkodzenia przewodu.

W przypadku zabrudzenia lub zamoczenia ła- dowarki lub akumulatorów ich użytkowanie jest zabronione. Przed użyciem urządzenia i akumulatorów należy je oczyścić i osuszyć.

Nie wolno otwierać ładowarki i akumulatorów. Zachodzi niebezpieczeństwo porażenia elek- trycznego i zwarcia.

Dla własnego bezpieczeństwa naprawę urzą- dzenia należy zlecać specjalistycznym warsztatom, tylko przy użyciu oryginalnych części zamiennych.

To urządzenie nie może być używane przez osoby nieupoważnione. Nie dotyczy to sytu- acji, gdy osoby takie są nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje dotyczące prawidłowej eksploatacji urządzenia. Osoba- mi nieupoważnionymi są m.in.:

osoby (także dzieci) o ograniczonych możliwościach fizycznych lub umysło- wych,

osoby bez odpowiedniego doświadczenia i/lub wiedzy.

Wykorzystywanie urządzenia przez dzieci do zabawy musi być wykluczone poprzez ich po- instruowanie i zapewnienie odpowiedniej opieki.

Urządzenia należy magazynować w suchym i zamkniętym miejscu. Dzieci lub osoby nie- uprawnione nie mogą mieć dostępu do urzą- dzenia.PL 132 LB 2060 Montaż 4 MONTAŻ OSTRZEŻENIE! Zagrożenia wynikłe z niekompletnego montażu! Eksploatacja niekompletnie zmontowane- go urządzenia może prowadzić do po- ważnych obrażeń ciała.

Urządzenie eksploatować tylko wów- czas, gdy zostało całkowicie zmonto- wane.

Akumulator włożyć do urządzenia do- piero po zakończeniu całkowitego montażu.

Przed włączeniem sprawdzić, czy wszystkie urządzenia zabezpieczają- ce i ochronne występują i są spraw- ne.

4.1 Montaż dyszy dmuchawy (02, 03)

1. Założyć rurę dmuchawy (02/1) na urządzenie

(02/a), aż do jej zablokowania na przycisku blokady (02/2).

2. Zabezpieczyć dyszę dmuchawy za pomocą

śruby (03/1). 5 URUCHOMIENIE

5.1 Ładowanie akumulatorów

WSKAZÓWKA Stosować się do szczegółowych informa- cji zawartych wosobnych instrukcjach eksploatacji akumulatora iładowarki. OSTROŻNIE! Zagrożenie pożarem w trakcie ładowa- nia! Nagrzewanie się ładowarki powoduje za- grożenie pożarem w przypadku umiesz- czenia jej na łatwopalnym podłożu i przy niewystarczającej wentylacji.

Ładowarki należy używać wyłącznie na niepalnym podłożu lub w niepal- nym otoczeniu.

Jeśli występują: nie zasłaniać szcze- lin wentylacyjnych. WSKAZÓWKA Przed pierwszym użyciem należy całko- wicie naładować akumulator. Akumulator można ładować w dowolnym stanie jego naładowania. Przerwanie ładowania nie powoduje uszkodzenia akumulatora. WSKAZÓWKA Dzięki funkcji automatycznego rozpozna- wania stanu naładowania ładowany aku- mulator jest zabezpieczony przed przeła- dowaniem. Można zatem pozostawać podłączony do ładowarki przez pewien, jednak niezbyt długi, czas. Zakres temperatur podczas ładowania powinien wynosić od 5°C do +45°C. Czas ładowania przy pełnym ładowaniu wynosi maks. 50 minut. Jeżeli czas pracy akumulatora mimo pełnego nałado- wania znacznie się skrócił oznacza to, że jest on zużyty i należy go wymienić na nowy. 6 OBSŁUGA OSTRZEŻENIE! Niebezpieczeństwo zranienia przez oddzielające się elementy urządzenia Elementy urządzenia oddzielające się podczas pracy mogą prowadzić do cięż- kich obrażeń.

Przed włączeniem urządzenia spraw- dzić, czy wszystkie części urządzenia są mocno nałożone.

6.1 Wkładanie iwyciąganie akumulatora

(04, 05) Wkładanie akumulatora (04)

1. Nasunąć (04/a) akumulator (04/1) na szynę

akumulatora (04/2), aż ulegnie zablokowaniu. Wyciąganie akumulatora (05)

1. Wcisnąć (05/a) iprzytrzymać wciśniętą dźwi-

Nawyki itechnika pracy

6.2 Obsługa dmuchawy do liści (06)

OSTROŻNIE! Niebezpieczeństwo odniesienia obra- żeń iwystąpienia szkód materialnych Strumień powietrza iwydmuchiwany ma- teriał mogą spowodować obrażenia iza- brudzenie osób lub zwierząt.

Należy bezwzględnie zwracać uwagę na to, aby strumień powietrza iwy- dmuchiwany materiał nie mogły wża- den sposób wpłynąć na osoby lub zwierzęta ani uszkodzić przedmio- tów.

Zwracać uwagę na kierunek wiatru. WSKAZÓWKA Nigdy nie należy pracować pod wiatr, aby nie zabrudzić siebie i osób stojących zty- łu.

1. Stanąć wstabilnej pozycji.

Włączyć dmuchawę do liści.

1. Przesunąć włącznik (06/1) do przodu (06/a).

Dmuchawa do liści pracuje. Wyłączyć dmuchawę do liści

1. Nacisnąć włącznik (06/1) do tyłu (06/B).

Dmuchawa do liści jest wyłączona.

Pochylić urządzenie lekko do przodu, wyko- nywać powolne ruchy.

Obracać urządzenie w prawo i w lewo, aby usunąć liście.

Nie wolno przeciążać urządzenia podczas pracy.

Po użyciu należy wyjąć akumulator i spraw- dzić urządzenie pod kątem ewentualnych uszkodzeń. 8 TRANSPORT Przed transportem wykonać następujące czynno- ści:

1. Wyłączyć urządzenie.

2. Wymontować akumulator zurządzenia.

3. Zapakować akumulator zgodnie z przepisami

(zob. niżej). WSKAZÓWKA Energia znamionowa akumulatora/aku- mulatorów wynosi mniej niż 100Wh. Dla- tego należy przestrzegać poniższych wskazówek dotyczących transportu! Akumulator litowo-jonowy zawarty wkomplecie podlega przepisom prawa osubstancjach niebez- piecznych, jednak może być transportowany wuproszczonych warunkach:

Użytkownicy prywatni mogą transportować nieuszkodzony akumulator po drogach bez dalszych nakładów, oile jest on zamontowa- ny wsposób przeznaczony do handlu deta- licznego, atransport służy wyłącznie do ce- lów prywatnych. Przestrzegać górnych granic masy dla pojedynczo przesyłanych akumula- torów:

maks.30kg masy całkowitej na opako- wanie w przypadku transportu drogowe- go, kolejowego i wodnego

brak górnej granicy masy w przypadku transportu lotniczego, ale maks. 2 sztuki w opakowaniu

Wprzypadku podejrzenia uszkodzenia aku- mulatora (np. wskutek upadku urządzenia) transport jest niedozwolony.

Użytkownicy komercyjni, którzy realizują transport wzwiązku zeswoją główną działal- nością (np. dostawy zido miejsc budów lub pokazów) uproszczenia te mogą również obowiązywać. Wobu powyższych przypadkach należy koniecz- nie podjąć działania, zapobiegające uwolnieniu zawartości. Winnych przypadkach należy bez- względnie przestrzegać przepisów dotyczących substancji niebezpiecznych! Wprzypadku nie- przestrzegania nadawcy iewentualnie przewoź- nikowi grożą surowe kary. Pozostałe wskazówki dotyczące transportu iwysyłki

Akumulatory litowo-jonowe transportować lub wysyłać wyłącznie wnieuszkodzonym stanie!

Zabezpieczyć urządzenie tak, aby zapobiec niezamierzonemu uruchomieniu podczas transportu.

Zabezpieczyć urządzenie mocnym opakowa- niem zewnętrznym (karton wysyłkowy). W miarę możliwości korzystać z oryginalnego opakowania producenta.PL 134 LB 2060 Przechowywanie

Zapewnić prawidłowe oznaczenie idokumen- tację przesyłki podczas transportu lub wysyłki (np. za pośrednictwem poczty lub spedytora):

W przypadku transportu drogowego, ko- lejowego i wodnego należy umieścić na opakowaniu naklejkę ostrzegawczą, kie- dy akumulator/akumulatory są dołączone do urządzenia. Po włożeniu lub wbudo- waniu akumulatora/akumulatorów do urządzenia nie ma konieczności umiesz- czenia naklejki ostrzegawczej, ponieważ opakowanie zewnętrzne/opakowanie ory- ginalne musi być zgodne z odpowiednimi przepisami.

W przypadku transportu lotniczego za- wsze należy umieścić naklejkę ostrze- gawczą na opakowaniu. Należy prze- strzegać górnych granic masy dla aku- mulatorów wysyłanych razem z urządze- niem: maks. 5kg masy akumulator na paczkę i mak.s 2 sztuki na paczkę w przypadku dołączenia akumulatora/aku- mulatorów do urządzenia.

Uprzednio uzyskać informację otym, czy transport jest możliwy przez wybranego usłu- godawcę ipokazać przesyłkę. Zalecamy skorzystanie zpomocy specjalisty ds. substancji niebezpiecznych przy przygotowaniu przesyłki. Zastosuj się do ewentualnie obowiązu- jących przepisów krajowych. 9 PRZECHOWYWANIE Po każdym użyciu należy dokładnie wyczyścić urządzenie i, jeśli są dostępne, założyć pokrywy ochronne. Urządzenie przechowywać wsuchym, zamykanym pomieszczeniu niedostępnym dla dzieci. Przed przerwami weksploatacji trwającymi dłużej niż 30dni wykonać następujące czynności:

Dokładnie oczyścić urządzenie iprzechowy- wać je wsuchym pomieszczeniu.

9.1 Przechowywanie akumulatora i

ładowarki NIEBEZPIECZEŃSTWO! Zagrożenie wybuchem i pożarem! Wybuch akumulatora w wyniku wystawie- nia na działanie ognia lub zetknięcia się ze źródłem wysokiej temperatury grozi śmiercią lub ciężkimi obrażeniami ciała.

Akumulatory należy składować w chłodnym i suchym miejscu, z dala od otwartych płomieni lub źródeł wy- sokiej temperatury. WSKAZÓWKA Dzięki funkcji automatycznego rozpozna- wania stanu naładowania ładowany aku- mulator jest zabezpieczony przed przeła- dowaniem. Można zatem pozostawać podłączony do ładowarki przez pewien, jednak niezbyt długi, czas.

Przechowywać akumulator w suchym, chro- nionym przed mrozem miejscem w tempera- turze otoczenia od 0°C do 35°C przy stanie naładowania od ok. 40 - 60%.

Ze względu na niebezpieczeństwo zwarcia nie przechowywać akumulatora w pobliżu przedmiotów metalowych lub zawierających kwas.

Akumulator należy doładowywać przez ok. 2 godzin co około 6 miesięcy.

Nie narażać urządzenia na działanie wilgoci lub wpływu wilgoci zotoczenia. Nie spryski- wać wodą.

Po każdym użyciu wyjąć akumulator i spraw- dzić urządzenie pod kątem uszkodzeń.

Urządzenie należy kontrolować w regular- nych odstępach czasu pod kątem prawidło- wego stanu technicznego.

Sprawdzić styki elektryczne urządzenia pod kątem korozji, wrazie potrzeby oczyścić ma- łym pędzlem drucianym ispryskać sprayem do styków.442451_a 135 Utylizacja 11 UTYLIZACJA Wskazówki dotyczące ustawy ozużytym sprzęcie elektrycznym ielektronicznym (ElektroG)

Zużyte urządzenia elektryczne ielek- tronicznie nie mogą być utylizowane zodpadami zgospodarstwa domowe- go, lecz należy przekazać je do osob- nej zbiórki lub utylizacji.

Zużyte baterie lub akumulatory, które nie są na stałe wbudowane wzużytym urządzeniu, należy wyciągnąć przed oddaniem urządzenia! Ich utylizacja jest regulowana przez ustawę ozuży- tych bateriach.

Właściciele lub użytkownicy urządzeń elektrycznych ielektronicznych są prawnie zobowiązani do ich oddania po zużyciu.

Użytkownik końcowy odpowiada za usunięcie danych osobowych zutylizo- wanego urządzenia! Symbol przekreślonego pojemnika na odpady oznacza, że zużyte urządzenia elektryczne ielek- troniczne nie mogą być utylizowane razem zod- padami zgospodarstwa domowego. Zużyte urządzenia elektryczne ielektroniczne można nieodpłatnie oddać wnastępujących punktach zbiórki:

publiczne punkty utylizacji lub zbiórki odpa- dów (np. komunalne punkty składowania od- padów);

punkty sprzedaży urządzeń elektrycznych (stacjonarne ionline), oile sprzedawcy są zobowiązani do odbioru lub oferuję tę usługę dobrowolnie. Wszystkie powyższe zasady obowiązują wyłącz- nie w odniesieniu do urządzeń sprzedawanych i instalowanych na terenie Unii Europejskiej i obję- tych dyrektywą 2012/19/UE. W krajach nienale- żących do Unii Europejskiej obowiązywać mogą inne przepisy dotyczące utylizacji urządzeń elek- trycznych i elektronicznych. Wskazówki dotyczące ustawy ozużytych bateriach (BattG)

Zużyte baterie iakumulatory nie mogą być utylizowane zodpadami zgospodar- stwa domowego, lecz należy przekazać je do osobnej zbiórki lub utylizacji.

Informacje na temat bezpiecznego wy- ciągania baterii lub akumulatorów zurządzenia elektrycznego oraz infor- macje na temat ich typu lub systemu chemicznego są zawarte wodpowied- niej instrukcji obsługi lub montażu.

Właściciele lub użytkownicy baterii iakumulatorów są prawnie zobowiąza- ni do ich oddania po zużyciu. Zwrot ogranicza się do przekazania standar- dowych ilości występujących wgospo- darstwach domowych. Zużyte baterie mogą zawierać szkodliwe sub- stancje lub metale ciężkie, które mogą powodo- wać poważne szkody dla środowiska naturalnego izdrowia. Recykling zużytych baterii iwykorzy- stanie zawartych wnich zasobów przyczynia się do ochrony tych obu ważnych dóbr. Symbol przekreślonego pojemnika na odpady oznacza, że zużyte baterie iakumulatory nie mo- gą być utylizowane razem zodpadami zgospo- darstwa domowego. Jeżeli pod symbolem pojemnika na odpady znaj- dują się dodatkowo oznaczenia Hg, Cd lub Pb, oznacza to:

Hg: Bateria zawiera więcej niż 0,0005% rtęci

Cd: Bateria zawiera więcej niż 0,002% kadmu

Pb: Bateria zawiera więcej niż 0,004% ołowiu Zużyte akumulatory ibaterie można nieodpłatnie oddać wnastępujących punktach zbiórki:

publiczne punkty utylizacji lub zbiórki odpa- dów (np. komunalne punkty składowania od- padów);

punkty sprzedaży baterii iakumulatorów;

punkty odbioru zużytych akumulatorów i ba- terii;

punkt odbioru producenta (jeżeli nie należy on do systemu odbioru zużytych akumulato- rów i baterii). Wszystkie powyższe zasady obowiązują wyłącznie w odniesieniu do akumulatorów ibaterii sprzedawa- nych na terenie Unii Europejskiej i objętych dyrekty- wą 2006/66/WE. W krajach nienależących do Unii Europejskiej obowiązywać mogą inne przepisy doty- czące utylizacji akumulatorów ibaterii.PL 136 LB 2060 Obsługa klienta/Serwis

12 OBSŁUGA KLIENTA/SERWIS

Wszelkie pytania dotyczące gwarancji, naprawy lub części zamiennych należy kierować do najbliższe- go punktu serwisowego AL-KO. Można go znaleźć w następującej witrynie internetowej: www.al-ko.com/service-contacts

13 POMOC WPRZYPADKU USTEREK

OSTROŻNIE! Niebezpieczeństwo skaleczenia Poruszające się części urządzenia oostrych krawędziach mogą spowodować obrażenia.

Podczas wykonywania prac związanych zkonserwacją, pielęgnacją iczyszczeniem należy zawsze nosić rękawice ochronne! Usterka Przyczyna Usuwanie Nadmuch urządzenia nie pracuje. Nasadka zapchana. Oczyścić nasadkę. Kratka zasysania zapchana. Oczyścić kratkę zasysania. Silnik nie działa. Akumulator jest rozładowa- ny. Naładuj akumulator. Brak akumulatora lub aku- mulator osadzony nieprawi- dłowo. Włożyć akumulator prawidłowo. Akumulator jest zbyt zimny lub zbyt ciepły. Lekko ogrzać akumulator lub odcze- kać na jego ostygnięcie. Włącznik nie jest ustawiony w położeniu „Wył.” i akumu- lator został wymontowany. Ustawić włącznik w położeniu „Wył.” i poczekać 3 sekundy. Następnie załą- czyć urządzenie. Silnik pracuje w sposób prze- rywany. Regulator prędkości przepły- wu powietrza jest uszkodzo- ny. Skontaktuj się z serwisem AL-KO. Silnik się wyłącza. Nastąpiło wyłączenie samo- czynnego wyłącznika silniko- wego. Odczekać, aż samoczynny wyłącznik silnikowy ponownie włączy urządze- nie. Zabrudzone szczeliny wenty- lacyjne. Oczyścić urządzenie. Wyraźny spadek czasu pracy akumulatora. Rozładować akumulator, po- nieważ nie będzie używany przez dłuższy czas. Naładuj akumulator. Upłynął czas eksploatacji akumulatora. Wymień akumulator. Używać tylko oryginalnych akcesoriów producenta urządzenia.442451_a 137 Gwarancja Usterka Przyczyna Usuwanie Nie można naładować aku- mulatora. Styki akumulatora są zabru- dzone. Skontaktuj się z serwisem AL-KO. Uszkodzenie akumulatora lub ładowarki. Zamówić części zamienne. Skontaktuj się z serwisem AL-KO. Akumulator jest zbyt gorący. Zaczekać, aż akumulator ostygnie. WSKAZÓWKA W przypadku zakłóceń, które nie zostały wymienione w tej tabeli, lub takich, których nie można usunąć we własnym zakresie, należy skontaktować się z naszym działem obsługi klienta. 14 GWARANCJA Ewentualne wady materiałowe lub produkcyjne wurządzeniu usuwamy przed upływem ustawowego okresu przedawnienia roszczeń ztytułu rękojmi za wady fizyczne, dokonując wedle naszego uznania naprawy lub wymiany produktu. Okres przedawnienia ustalany jest zgodnie zprawem obowiązującym wkraju, wktórym produkt został zakupiony. Gwarancja obowiązuje tylko wprzypadku:

zastosowania się do treści niniejszej instrukcji obsługi

prawidłowego postępowania,

stosowania oryginalnych części zamiennych. Gwarancja wygasa wprzypadku:

samodzielnych prób naprawy,

samodzielnych zmian technicznych,

zastosowania niezgodnie zprzeznaczeniem. Gwarancja nie obejmuje:

uszkodzeń lakieru spowodowanych zwykłym zużyciem

części zużywalnych, oznaczonych na wykazie części zamiennych ramką xxxxxx (x)

Okres gwarancji rozpoczyna się od momentu nabycia przez pierwszego użytkownika końcowego. De- cydujące znaczenie ma tutaj data dokumentu zakupu. Należy zwrócić się do dystrybutora lub najbliż- szego autoryzowanego punktu serwisowego, przedkładając niniejszą deklarację gwarancyjną oraz do- wód zakupu. Niniejsza deklaracja nie narusza ustawowych roszczeń nabywcy wstosunku do sprze- dawcy ztytułu wad.PL 138 LB 2060 Deklaracja zgodności WE

„Litija-jonu akumulators— B50 Li” (dok. Nr. 442228);
