INSTRUKCJA OBSŁUGI VAC 2400 E AL-KO

PL: Instrukcja obsługi ....38

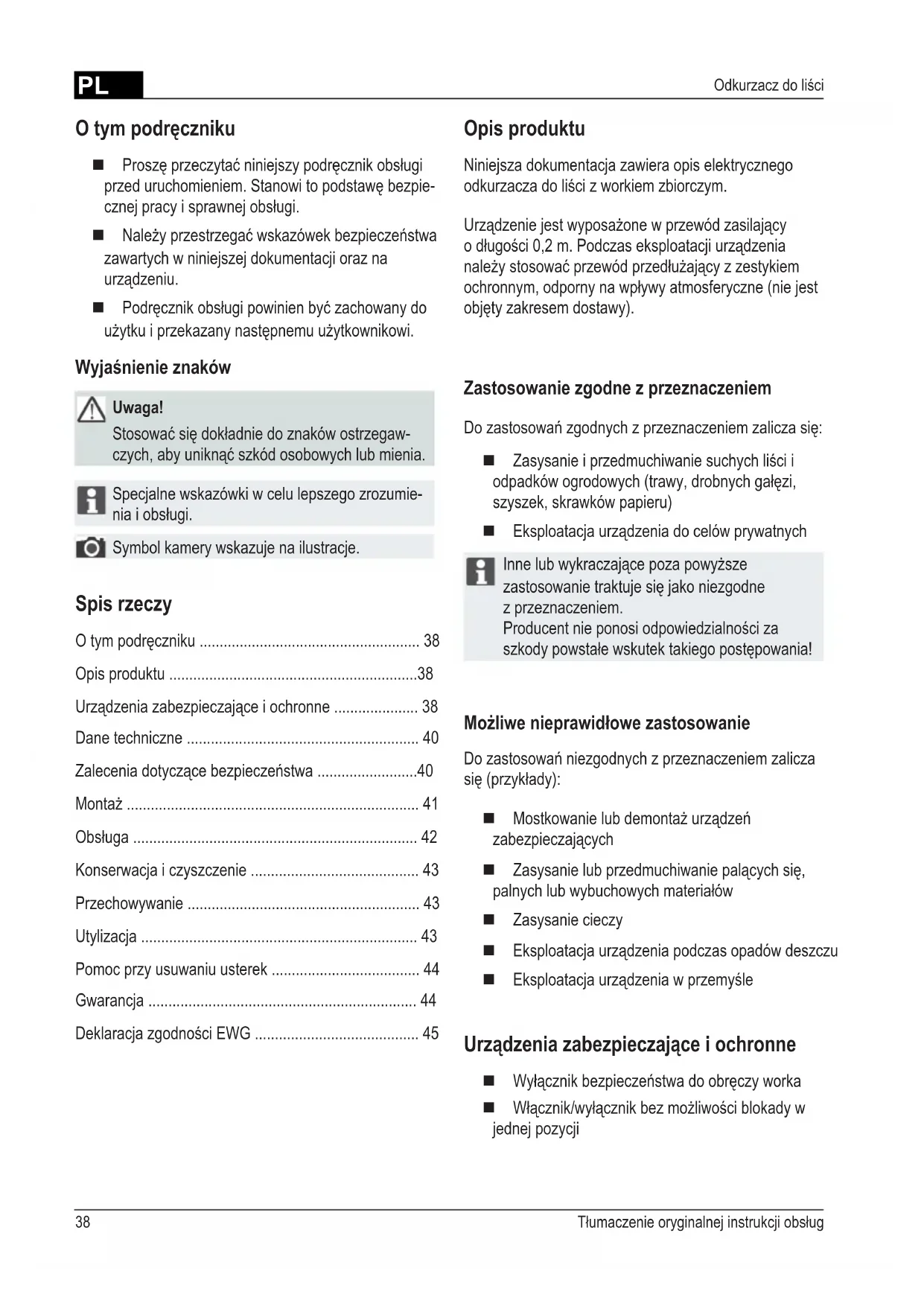

■ Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i sprawnej obsługi.
Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej dokumentacji oraz na urządzeniu.
Podręcznik obsługi powinien być zachowany do użytku i przekazany następnemu użytkownikowi.

Wyjaśnienie znaków

Uwaga!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

Symbol kamery wskazuje na ilustracje.

Spis rzeczy

O tym podręczniku 38

Opis produktu 38

Urządzenia zabezpieczające i ochronne ...... 38

Dane techniczne 40

Zalecenia dotyczące bezpieczeństwa ....40

Montaż 41

Obsługa 42

Konserwacja i czyszczenie 43

Przechowywanie 43

Utylizacja 43

Pomoc przy usuwaniu usterek 44

Gwarancja 44

Deklaracja zgodności EWG 45

Opis produktu

Niniejsza dokumentacja zawiera opis elektrycznego odkurzacza do liści z workiem zbiorczym.

Urządzenie jest wyposażone w przewód zasilający o długości 0,2 m. Podczas eksploatacji urządzenia należy stosować przewód przedłużający z zestykiem ochronnym, odporny na wpływy atmosferyczne (nie jest objęty zakresem dostawy).

Zastosowanie zgodne z przeznaczeniem

Do zastosowań zgodnych z przeznaczeniem zalicza się:

Zasysanie i przedmuchiwanie suchych liści i odpadków ogrodowych (trawy, drobnych gałęzi, szyszek, skrawków papieru)
■ Eksploatacja urządzenia do celów prywatnych

Inne lub wykraczające poza powyższe zastosowanie traktuje się jako niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek takiego postępowania!

Możliwe nieprawidłowe zastosowanie

Do zastosowań niezgodnych z przeznaczeniem zalicza się (przykłady):

■ Mostkowanie lub demontaż urządzeń zabezpieczających
■ Zasysanie lub przedmuchiwanie palących się, palnych lub wybuchowych materiałów
■ Zasysanie cieczy
■ Eksploatacja urządzenia podczas opadów deszczu
■ Eksploatacja urządzenia w przemyśle

Urządzenia zabezpieczające i ochronne

■ Wyłącznik bezpieczeństwa do obręczy worka
■ Włącznik/wyłącznik bez możliwości blokady w jednej pozycji

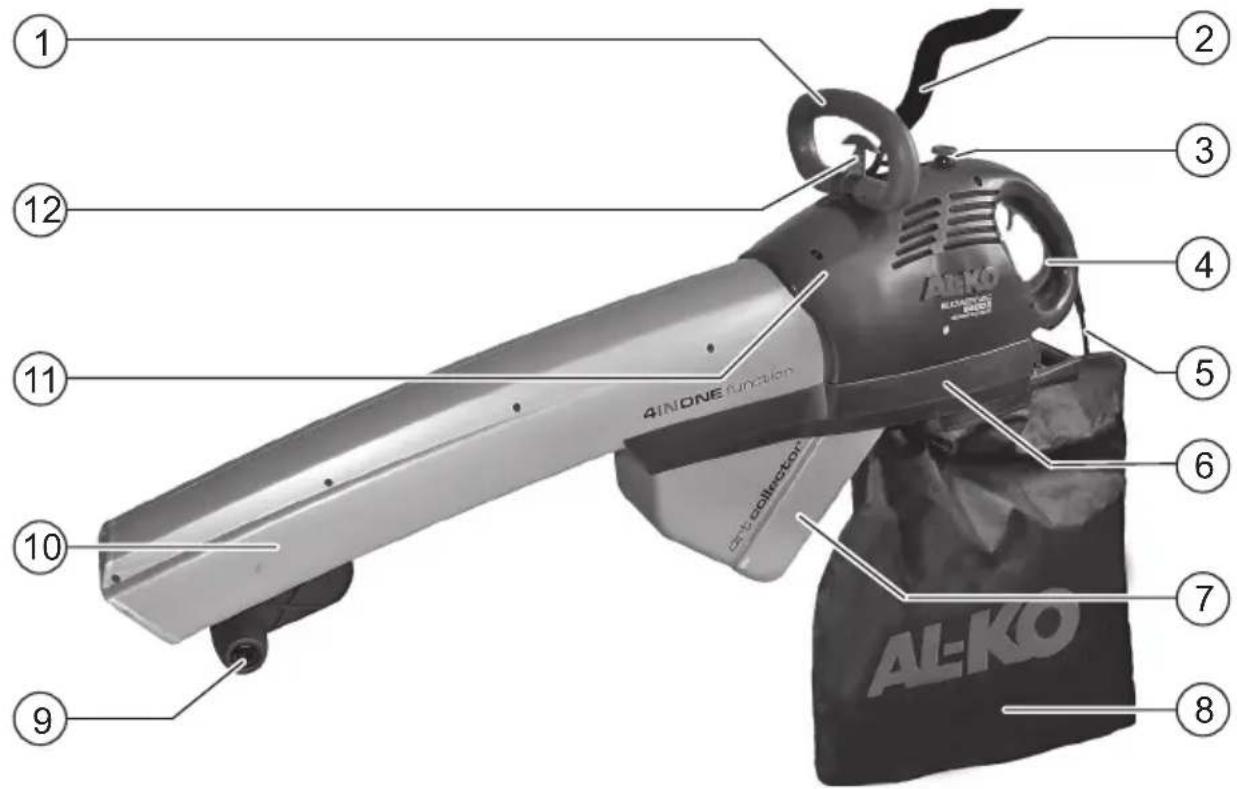

Przegląd komponentów

1 2 3 4 5 6 7 8 9 10 11 12 Al-KO AL-KO AIRBONE AIRBONE FUNCTION AIR BLOOD AL-KO

1 Uchwyt 7 Oddzielacz wstępny
2 Pas nośny 8 Worek zbiorczy
3 Regulator obrotów * 9 Kółka prowadzące
4 Włącznik/wyłącznik 10 Dysza ssąca/dmuchająca
5 Przewód zasilający 11 Obudowa silnika
6 Obręcz worka 12 Dźwignia przełączająca między trybem		zasysania/nadmuchu

* w zależności od wersji

Znaczenie symboli umieszczonych na urządzeniu

Przed czyszczeniem lub konserwacją wyciągnąć wtyczkę sieciową i poczekać do momentu zatrzymania silnika.

Przeczytać instrukcję obsługi i postępować wg jej zaleceń.

Nie dopuszczać w obszar pracy urządzenia przypadkowych osób, szczególnie dzieci.

Nie stosować urządzenia podczas opadów deszczu i nie zostawiać na wolnym powietrzu.

Nosić okulary ochronne.

Dane techniczne

Dane techniczne Blower Vac 2200 E Blower Vac 2400 E		speed control
Pobór mocy	2 200 W	2 400 W
Moc zasysania	9,7 m^3 / min	5,0 – 10,0 m^3 / min
Prędkość nadmuchu	205 km / h	170 – 210 km / h
Pojemność oddzielacza wstępnego	5 | 5 |
Pojemność worka zbiorczego	40 | 40 |
Pas nośny Tak Tak, wyścielany gąbką
Regulator obrotów Nie Tak
Redukcja objętości zasysanego materiału	Maks. do 90 %	Maks. do 90 %
Napięcie sieciowe, zabezpieczenie 230 V AC / 50 Hz, 10 A	230 V AC / 50 Hz, 10 A
Klasa ochrony	☐ / II / II	☐
Poziom ciśnienia akustycznego L_PA	93 db (A)	93 dB(A)
Maksymalne przyspieszenie drgań avhw	< 2,5 m / s^2	< 2,5 m / s^2
Cieżar	5,1 kg	5,4 kg

Zalecenia dotyczące bezpieczeństwa

Uwaga!

Stosować urządzenie wyłącznie w stanie technicznym nie budzącym zastrzeżeń!

Uwaga – Niebezpieczeństwo zranienia!

Nie wyłącać ani nie zdejmować urządzeń zabezpieczających i ochronnych.

Bezpieczeństwo elektryczne

■ Stosować wyłącznie przewody przedłużające, które są przewidziane do użytku na wolnym powietrzu
■ Stosować przewody przedłużające o średnicy wynoszącej minimum 3 x 1,5 mm²
Nie stosować uszkodzonych lub łamliwych przewodów przedłużających
Uwzględnić maksymalną obciążalność elektryczną przewodów przedłużających nawiniętych na bębny kablowe
■ Włożyć przewody przedłużające do uchwytu odciągowego na urządzeniu
■ Prowadzić przewody zawsze w kierunku od maszyny
■ Chronić urządzenie przed wilgocią

Zalecenia bezpieczeństwa podczas obsługi

Uwzględnić lokalne przepisy dot. eksploatacji urządzeń.

Osoba obsługująca urządzenie lub użytkownik samodzielnie ponoszą odpowiedzialność za wypadki lub zagrożenie innych osób oraz swojej własności.
■ Zabrania się stosowania urządzenia przez dzieci
Zabrania się stosowania urządzenia przez osoby, które nie zapoznały się z niniejszą instrukcją obsługi
Eksploatować urządzenie tylko przy świetle dziennym lub przy bardzo dobrym oświetleniu sztucznym
■ Zabrania się stosowania urządzenia pod wpływem alkoholu, narkotyków lub lekarstw
Nie stosować urządzenia, jeżeli w pobliżu przebywają inne osoby, szczególnie dzieci, lub zwierzęta domowe
■ Nigdy nie zostawiać urządzenia bez nadzoru
■ Przed każdym zastosowaniem sprawdzić, czy urządzenie nie jest uszkodzone; uszkodzone części wymienić na nowe
Pod żadnym pozorem nie uruchamiać urządzenia, jeżeli obręcz worka lub worek zbiorczy są uszkodzone lub nie są zamontowane

■ Nosić odpowiednie ubranie robocze:

Okulary ochronne
Rękawice ochronne
Słuchawki ochronne
■ Maskę przeciwpyłową
Stabilne obuwie
Długie spodnie

■ Nie przybliżać do otworu zasysającego:

Luźno wiszących części ubrań
Bižuterii
Długich włosów

■ Nie dopuszczać do zanieczyszczenia wlotów powietrza chłodzącego.

■ Nie przedmuchować zanieczyszczeń w kierunku innych osób.

Montaž

Uwaga!

Urządzenie można eksploatować dopiero po zakończeniu montażu.

Montaż uchwytu

1. Włożyć do uchwytu nakrętkę czworokątną ( 2)
2. Dosunąć uchwyt do obudowy ( 3).
3. Ustawić uchwyt w żądanej pozycji.
4. Włożyć śrubę (M6×100) do uchwytu ( 4).
5. Dokręcić uchwyt.

Montaż dźwigni przełączającej

1. Nałożyć element uchwytowy w pozycji zgodnie ze wskazaniem (5).
2. Włożyć śrubę ( 3,5 × 16) do elementu uchwytowego.
3. Dokręcić element uchwytowy.

Montaż worka zbiorczego (☐)

1. Zawiesić pas worka zbiorczego na czopie zaczepowym i ułożyć wokół kołnierza obręczy worka.
2. Zatrzasnąć kątownik zamykający w uchwytach pasa worka zbiorczego (7).
3. Ostrożnie zacisnąć pas worka zbiorczego przy pomocy śruby (M4×30) i nakrętki (7).

Montaż oddzielacza wstępnego

1. Wsunąć dolną krawędź oddzielacza wstępnego do obręczy worka (8).

2. Zatrzasnąć górną krawędź oddzielacza wstępnego w obręczy worka (8).

Montaż obręczy worka

1. Zawiesić obręcz worka w przedniej części rury ssącej (9/1).
2. Obręcz worka lekko pociągnąć do góry ( 9/2).
3. Zatrzasnąć uchwyt w obudowie ( 10).

Montaż pasa nośnego

1. Przypiąć karabińczyk pasa nośnego do uchwytu pasa na urządzeniu (11).
2. Ustawić długość pasa w taki sposób, aby urządzenie mogło być prowadzone bezpośrednio nad ziemia.
3. Tylko w wersji Blower Vac 2400 E speed control: Przesunąć gąbkę pasa nośnego w obszar ramion i zablokować zatrzaskiem.

Montaż kółek prowadzących

1. Założyć kółka prowadzące z lewej i z prawej strony na wspornik i zatrzasnąć (19, 20).
2. Wsunąć wspornik kółek prowadzących do mocowania na spodniej stronie dyszy ssącej/dmuchającej i zatrzasnąć (21, 22).

Obsługa

Pierwsze uruchomienie

Uwaga!

Urządzenie można eksploatować dopiero po zakończeniu montażu.

Wtyczki i gniazda wtykowe przewodów przedłużających muszą być wykonane z gumy, miękkiego PCW lub innych materiałów termoplastycznych o tej samej wytrzymałości mechanicznej lub muszą być pokryte takim materiałem
■ Przewód przedłużający nie może być lżejszy niż:
Lekki elastyczny przewód gumowy H05 RN-F wg VDE 0282 część 8
Przewód gumowy z płaszczem poliuretanowym wg VDE 0282 część 10
■ Nie dopuszczać dzieci w pobliżu urządzenia podłączonego do prądu
Podłączać urządzenie tylko do gniazd wtykowych, które są zabezpieczone wyłącznikiem różnicowo-prądowego (RCD) z maksymalnym prądem wyzwalającym wyn. 30 mA
■ Elementy wtykowe przewodów przedłużających muszą posiadać zabezpieczenie przeciwbryzgowe
■ Nie wolno demontować urządzeń ochronnych

Transport

Uwaga – Niebezpieczeństwo uszkodzenia!

Nie wolno wyciągać wtyczki z gniazda, pociągając za kabel zasilający. Wyciągać przewód z gniazda, trzymając za wtyczkę!

■ Nosić urządzenie wyłącznie na pasie lub trzymając za uchwyt

■ Nie wykorzystywać kółek prowadzących do transportu urządzenia

Eksploatacja

Uwaga – Niebezpieczeństwo zranienia!

Nie stosować urządzenia bez worka zbiorczego. Zamknąć zamek błyskawiczny na worku zbiorczym.

Odkurzacz do liści działa tylko wtedy, jeżeli obręcz worka jest zawieszona w obudowie (wyłącznik bezpieczeństwa).

Należy regularnie sprawdzać, czy na przewodzie zasilającym oraz przewodach przedłużających nie są widoczne ślady uszkodzeń; przewody te można stosować wyłącznie w stanie technicznym nie budzącym zastrzeżeń!
■ W przypadku uszkodzenia przewodu w czasie pracy, natychmiast odłączyć go od prądu!

1. Włożyć wtyczkę sieciową do gniazda przewodu przedłużającego.
2. Zabezpieczyć przewód przedłużający, umieszczając go w uchwycie odciągowym (12, 13).
3. Włożyć wtyczkę przewodu przedłużającego do gniazda wtykowego.

Włączanie

■ Wcisnąć włącznik i przytrzymać w tej pozycji.

Wyłączanie

■ Zwolnić włącznik.

Wybór trybu pracy

Tryb pracy wybiera się za pomocą dźwigni przełączającej: (15, 16)

■ Przełożyć dźwignię przełączającą w położenie: - Wybrany jest tryb pracy Zasysanie
■ Przełożyć dźwignię przełączającą w położenie: - Wybrany jest tryb pracy Nadmuch

Tryb pracy można wybrać przy pracującym silniku lub po jego wyłączeniu.

Ustawianie siły zasysania/nadmuchu (17) (tylko w wersji Blower Vac 2400 E speed control)

■ Obrócić regulator obrotów w prawo:
- siła zasysania/nadmuchu zostaje zwiększona
■ Obrócić regulator obrotów w lewo:
- siła zasysania/nadmuchu zostaje zmniejszona

Opróżnianie worka zbiorczego

1. Wyłączyć urządzenie
2. Wyciągnąć wtyczkę sieciową
3. Otworzyć zamek błyskawiczny na worku zbiorczym
4. Dokładnie wytrzepać worek zbiorczy
5. Ponownie zamknąć zamek błyskawiczny

Zdjęcie worka zbiorczego z obręczy przed opróżnianiem nie jest konieczne.

Opróżnianie oddzielacza wstępnego

Po odkurzeniu większych zanieczyszczeń (gałęzi, szyszek...) należy opróżnić oddzielacz wstępny.

1. Zdjąć obręcz worka.
2. Opróżnić oddzielacz wstępny.
3. Ponownie założyć obręcz worka.

Jeżeli w trakcie przedmuchiwania odkurzony materiał wydostaje się ponownie na zewnątrz, należy opróżnić oddzielacz wstępny.

Konserwacja i czyszczenie

Ostrzeżenie

Niebezpieczeństwo zranienia przez ruchome elementy.

Wyciągnąć wtyczkę sieciową i poczekać do całkowitego zatrzymania urządzenia.

Uwaga – Niebezpieczeństwo uszkodzenia!

Nie wolno czyścić urządzenia przy zastosowaniu myjek wysokociśnieniowych lub bieżącej wody.

W przypadku usterek zlecić kontrolę urządzenia autoryzowanemu specjaliście lub w zakładzie naprawczym.

■ Sprawdzić, czy wszystkie nakrętki, sworznie i śruby są stabilnie osadzone, aby upewnić się, że urządzenie można bezpiecznie eksploatować
■ Wymienić zużyte i uszkodzone części
■ Stosować wyłącznie oryginalne akcesoria i części zamienne

Dźwignia przełączająca

Pozostałości zasysanego materiału mogą utrudnić przełączanie dźwigni.

■ Bezpośrednio po użyciu urządzenia wyczyścić dźwignię, przestawiając ją kilkakrotnie w jedną i drugą stronę

Worek zbiorczy

■ W niewielkich odstępach czasu sprawdzać, czy worek zbiorczy nie jest zużyty oraz czy nie ma uszkodzonych części
■ Dokładnie wytrzepać worek, w razie potrzeby wyczyścić przy użyciu szczotki

Mocno zanieczyszczony worek zbiorczy można prać ręcznie w temperaturze 30°C. Nie stosować agresywnych środków czyszczących!

Przewód zasilający

■ Regularnie sprawdzać i w razie uszkodzeń zlecić wymianę przewodu autoryzowanemu specjaliście lub w zakładzie naprawczym.

Przewód przedłużający

■ Regularnie sprawdzać i w razie uszkodzeń wymienić.

Przechowywanie

■ Urządzenie należy przechowywać przy wyciągniętej wtyczce sieciowej
■ Przechowywać urządzenie w suchym miejscu
■ Miejsce przechowywania urządzenia musi być niedostępne dla dzieci i innych niepowołanych osób
■ Opróżnić oddzielacz wstępny i worek zbiorczy

Utylizacja

Zużytych urządzeń, baterii lub akumulatorów nie wyrzucać do śmietnika!

Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować.

Pomoc przy usuwaniu usterek

Usterka Możliwa przyczyna Rozwiązanie
Urządzenie nie działa Brak	zasilania Sprawdzić bezpiecznik/przewód przedłużający
	Przewód zasilający jest uszkodzony Zgłosić się do punktu serwisowego AL-KO
Urządzenie pracuje z przerwami	Przewód przedłużający jest uszkodzony Wymienić przewód przedłużający
	Włącznik/wyłącznik jest uszkodzony Zgłosić się do punktu serwisowego AL-KO
Siła zasysania/nadmuchu słabnie	Oddzielacz wstępny jest pełny Opróżnić oddzielacz wstępny
	Worek zbiorczy jest pełny Opróżnić worek zbiorczy
Siła zasysania/nadmuchu jest zbyt słaba	Przewód przedłużający jest za długi Stosować przewód przedłużający o maksymalnej długości 50 m
	Przewód przedłużający ma za małą średnicę Stosować przewód przedłużający o minimalnej średnicy 3 x 1,5 mm2

Przy uszkodzeniach nie podanych w tej tabeli, lub takich których samodzielnie nie możecie usunąć, proszę się zwrócić do odpowiedniego serwisu.

Gwarancja

Ewentualne wady materiałowe lub produkcji urządzenia usuwamy w przepisowym okresie gwarancji braku wad, poprzez naprawę lub wymianę według naszego wyboru.

Okres gwarancji określany jest według przepisów kraju zakupu.

Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy:

■ Obchodzono się odpowiednio z urządzeniem
■ Przestrzegano instrukcji obsługi
■ Stosowano oryginalne części zamienne

■ Próbowano urządzenie naprawiać
■ Dokonywano zmian technicznych w urządzeniu
■ Stosowano urządzenie nizgodnie z przeznaczeniem (np. zawodowe lub komunalne zastosowanie)

Gwarancja nie obejmuje:

■ Uszkodzeń lakieru wynikłych z normalnego zużycia
Części podlegających zużyciu oznaczonych w wykaz [e XXXX (X)] w ramkach

■ Spalonych silników – Dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika

W przypadku konieczności korzystania z gwarancji proszę się zwrócić do Waszego sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu.

Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.

Deklaracja zgodności EWG

Niniejszym oznajmiamy, że ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepisom wytycznych UE, normom bezpieczeństwa UE i normom odnoszącym się do produktu.

Produkt

Elektryczny odkurzacz do liści

Numer seryjny

G 2512515

Typ

Blower Vac 2200 E

Blower Vac 2400E speed control

Poziom mocy dźwięku zmierzony / gwarantowany

Blower Vac 2200 E

102 dB(A) / 103 dB(A)

Blower Vac 2400E speed control

102 dB(A) / 103 dB(A)

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Wytyczne U-E

98/37/EG (do 28.12.09)

2006/42/EG (od 29.12.09)

2006/95/EG 2004/108/EG

2002/88/EG

Ocena zgodności

2000/14/EG, załącznik V

Pełnomocnik

Anton Eberle

Ichenhauser Str. 14

D-89359 Kötz

Normy zharmonizowane

EN 60335-1

IEC 60335-2-100

Kötz, 27.07.2009

2006/42/ES (od 29.12.09)

Pomoc pri poruchách 60

Záruka 60

Vyhlásenie o zhode - ES 61

Popis výrobku

2006/42/ES (od 29.12.09)
