BRUKSANVISNING VAC 2400 E AL-KO
Særlige anvisninger for bedre forståelse og håndtering.
Vedligeholdelse og rengøring 75
Opbevaring 75
Bortskaffelse 75
EF-overensstemmelseserklæring 77
Produktbeskrivelse
Følgende former for anvendelse gælder som korrekte:
Følgende former for anvendelse gælder som ikke korrekte (eksempler):
Tag netstikket ud før rengøring eller vedligeholdelse, og vent til motoren er standset.
Bær beskyttelsesbriller.
Tekniske data
| Tekniske data Blower Vac 2200 E Blower Vac 2400 E | speed control | |
| Effektforbrug | 2 200 W | 2 400 W |
| Sugeeffekt | 9,7 m^3 / min | 5,0 – 10,0 m^3 / min |
| Blæsehastighed | 205 km / h | 170 – 210 km / h |
| Volumen findeler | 5 | 5 | | |
| Volumen opsamlingspose | 40 | 40 | | |
| Bæresele Ja Ja, polstret | ||
| Hastighedsregulering Nej Ja | ||
| Volumenreduktion | Op til 90 % | Op til 90 % |
| Netspænding, sikring 230 V AC / 50 Hz, 10 A 230 V AC / 50 Hz, 10 A | ||
| Beskyttelsesklasse | ☐ / II / II | ☐ |
| Lydtryksniveau L_PA | 93 db (A) | 93 dB(A) |
| Maks. svingningsacceleration avhw | < 2,5 m / s^2 | < 2,5 m / s^2 |
| Vægt | 5,1 kg | 5,4 kg |
Montering af bæreselen
Første idrifttagning
Vigtigt!
Vedligeholdelse og rengøring
Advarsel
EF-overensstemmelseserklæring
■ Lackskador, som beror på normalt slitage

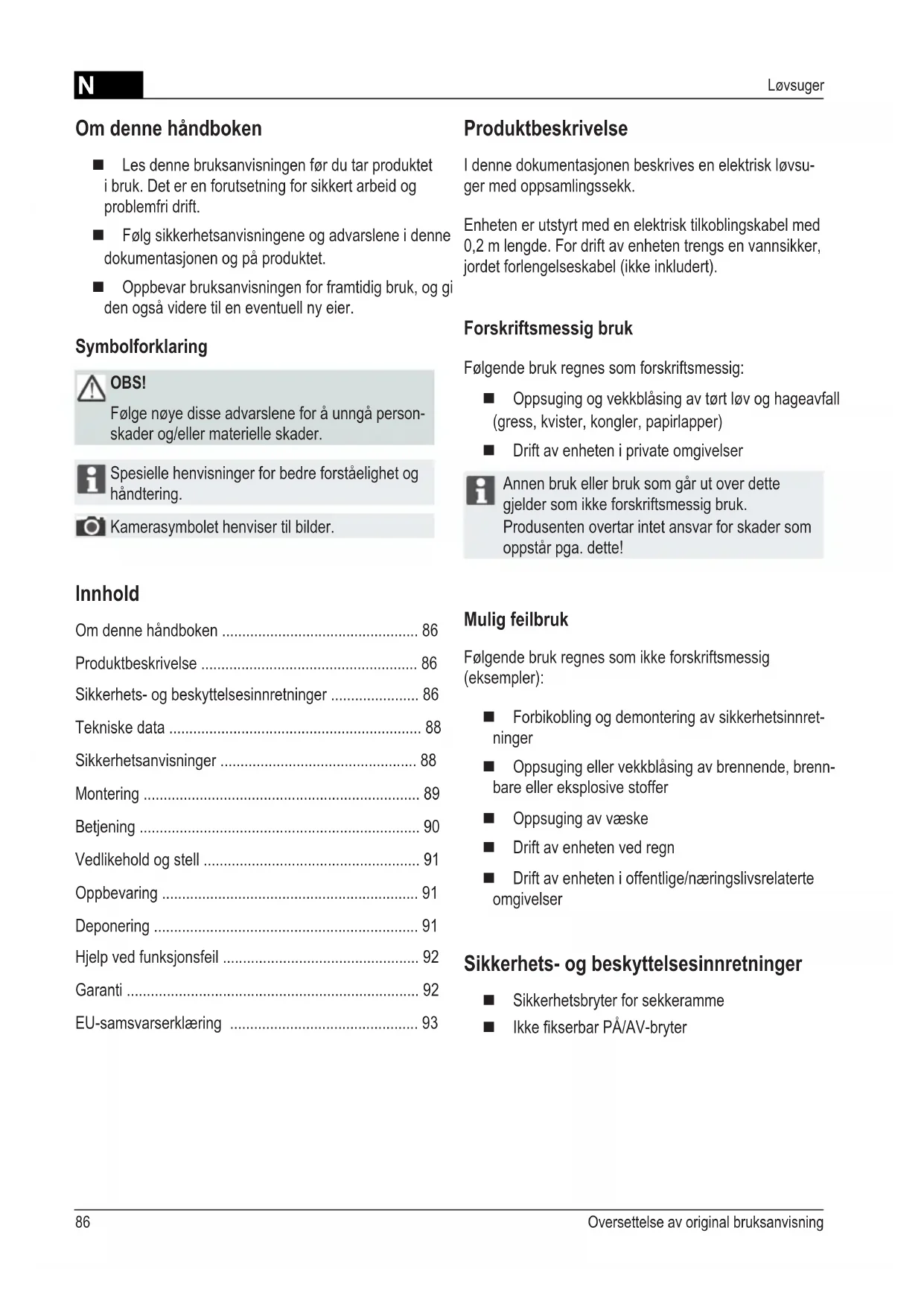

■ Les denne bruksanvisningen før du tar produktet i bruk. Det er en forutsetning for sikkert arbeid og problemfri drift.
Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.
■ Oppbevar bruksanvisningen for framtidig bruk, og gi den også videre til en eventuell ny eier.
Symbolforklaring
OBS!
Følge nøye disse advarslene for å unngå person-skader og/eller materielle skader.
Sikkerhets- og beskyttelsesinnretninger 86
Tekniske data 88
Vedlikehold og stell 91
Oppbevaring 91
Deponering 91
Hjelp ved funksjonsfeil 92
Garanti 92
EU-samsvarserklæring 93
Produktbeskrivelse
I denne dokumentasjonen beskrives en elektrisk løvsuger med oppsamlingssekk.
Enheten er utstyrt med en elektrisk tilkoblingskabel med 0,2 m lengde. For drift av enheten trengs en vannsikker, jordet forlengelseskabel (ikke inkludert).
Forskriftsmessig bruk
Følgende bruk regnes som forskriftsmessig:
■ Oppsuging og vekkblåsing av tørt løv og hageavfall (gress, kvister, kongler, papirlapper)
■ Drift av enheten i private omgivelser
Annen bruk eller bruk som går ut over dette gjelder som ikke forskriftsmessig bruk. Produsenten overtar intet ansvar for skader som oppstår pga. dette!
Mulig feilbruk
Følgende bruk regnes som ikke forskriftsmessig (eksempler):
■ Forbikobling og demontering av sikkerhetsinnretninger
■ Oppsuging eller vekkblåsing av brennende, brennbare eller eksplosive stoffer
■ Oppsuging av væske
■ Drift av enheten ved regn
■ Drift av enheten i offentlige/næringslivsrelaterte omgivelser
Sikkerhets- og beskyttelsesinnretninger
■ Sikkerhetsbryter for sekkeramme
■ Ikke fikserbar PÅ/AV-bryter

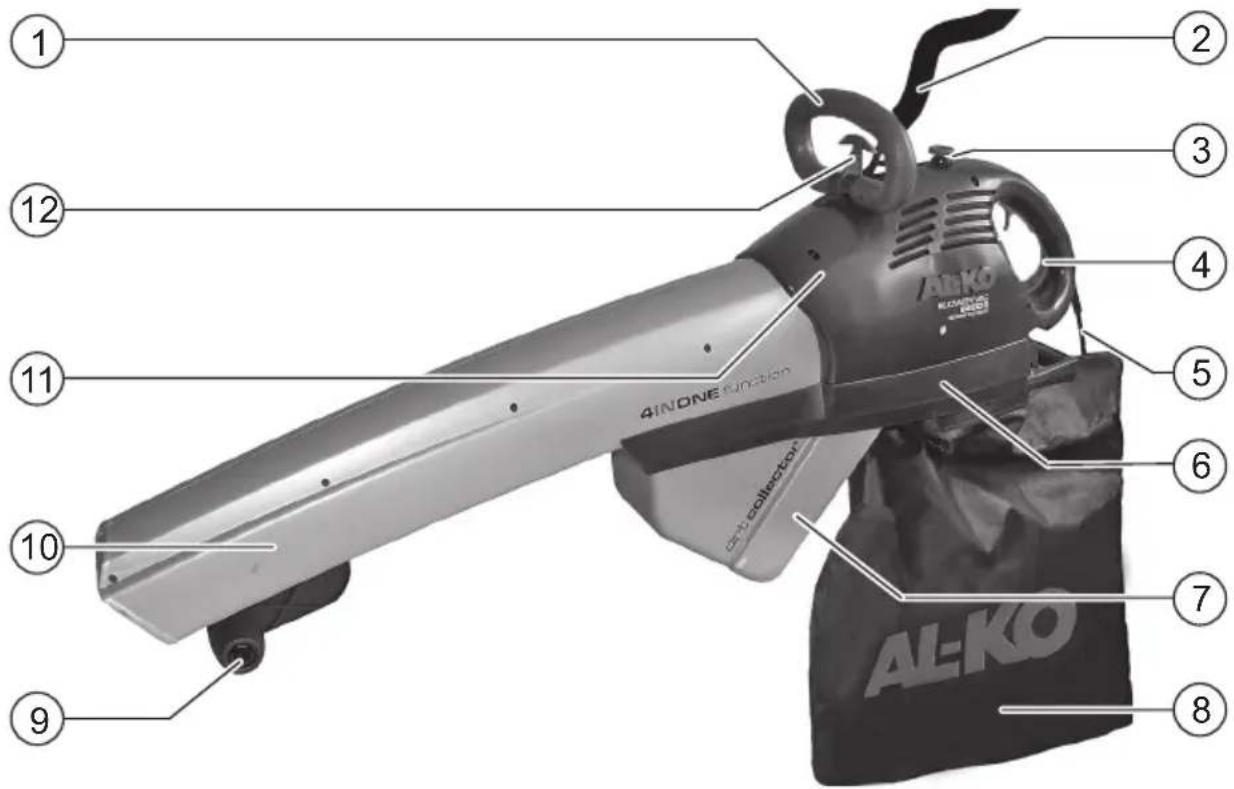

Produktoversikt
| 2 Bærerem 8 Oppsamlingssekk | ||
| 3 Turtallsregulator * 9 Hjul | ||
| 4 PÅ/AV-bryter 10 Suge-/blåsekanal | ||
| 5 Elektrisk tilkoblingskabel 11 Motorhus | ||
| 6 Sekkeramme 12 Omkoblingsbryter suging/blåsing |
* avhengig av utførelse
Betydning av symbolene på enheten
Før rengjøring eller vedlikehold: Trekk ut den elektriske tilkoblingskabelen og vent til motoren står stille.
Hold personer som ikke deltar i arbeidet unna. Dette gjelder spesielt for barn.
Må ikke brukes i regn eller bli stående utendørs.
Bruk vernebriller.
Tekniske data
| Tekniske data Blower Vac 2200 E Blower Vac 2400 E | speed control | |
| Inngangseffekt | 2 200 W | 2 400 W |
| Sugeeffekt | 9,7 m3/min | 5,0 – 10,0 m3/min |
| Blåsehastighet | 205 km / t | 170 – 210 km / t |
| Volum forseparator | 5 | 5 | | |
| Volum oppsamlingssekk | 40 | 40 | | |
| Bærerem Ja Ja, med polstring | ||
| Turtallsregulator Nei Ja | ||
| Reduksjon av volumet på oppsugd materiale | Inntil 90 % | Inntil 90 % |
| Nettspenning, sikring 230 V AC / 50 Hz, 10 A 230 V AC / 50 Hz, 10 A | ||
| Beskyttelsesklasse | ☐ / II / II | ☐ |
| Lydtrykknivå LPA | 93 db (A) | 93 dB(A) |
| Maksimal vibrasjonsakselerasjon avhw | < 2,5 m / s2 | < 2,5 m / s2 |
| Vekt | 5,1 kg | 5,4 kg |
Sikkerhets- og beskyttelsesinnretninger må ikke setter ut av drift.
Elektrisk sikkerhet
■ Bruk bare forlengelseskabler som er ment for utendørs bruk
■ Bruk forlengelseskabler med tverrsnitt på minst 3 x 1,5 mm²
Ikke bruk forlengelseskabler med skader eller brudd
■ Ta hensyn til maks. elektrisk belastbarhet på forlengelseskabler på kabeltromler
■ Legg forlengelseskabelen i strekkavlastningen på enheten
■ Før alltid kabelen vekk fra maskinen
■ Beskytt enheten mot fuktighet
Ta hensyn til lokale bestimmelser for drift av slike enheter.
■ Operatøren eller brukeren er selv ansvarlig ved uhell eller hvis andre personer eller eiendom kommer til skade.
■ Enheten må ikke brukes av barn
■ Personer som ikke kjenner bruksanvisningen må ikke benytte enheten
■ Bruk enheten kun i dagslys eller ved svært gode kunstige lysforhold
■ Betjen ikke maskinen under påvirkning av medikamenter, alkohol eller andre rusmidler
Ikke bruk enheten hvis det befinner seg personer – særlig barn – eller husdyr i nærheten.
■ Ikke la maskinen være uten tilsyn
■ Kontroller enheten før hver bruk mht. skader. Skift ut skadde deler
■ Ta aldri enheten i drift hvis sekkerammen eller oppsamlingssekken er skadet eller ikke er montert
■ Bruk hensiktsmessige arbeidsklær:
Vernebriller
Vernehansker
Hørselsvern
■ Ansiktsbeskyttelse mot støv
Fast skoverk
Lange bukser
■ Hold følgende vekk fra innsugingsåpningen:
■ Hold alle innløp for kjøleluft fri fra avfall.
La aldri avfall blåse mot steder der det oppholder seg personer.
Montering
OBS!
Maskinen må først brukes etter komplett montering.
Montere håndtak
- Sett inn firkantmutteren i håndtaket ( 2).
- Skyv håndtaket på huset ( 3).
- Still inn ønsket håndtaksposisjon.
- Sett inn skruen (M6×100) i håndtaket ( 4).
- Skru på håndtaket.
Monter omkoblingsbryteren
- Sett på grepet i riktig posisjon (
- Sett inn skruen (∅ 3,5 × 16) i grepet.
- Skru fast grepet.
Monter oppsamlingssekken (C)
- Heng oppsamlingssekkeremmen på festetappen på sekkerammen og legg den rundt sekkerammen.
- Smekk lukkevinkelen på plass i løkken på oppsamlingssekkeremmen (7).
- Spenn forsiktig fast oppsamlingssekkeremmen med skrue (M4×30) og mutter (7).
Montere forseparator
- Skyv inn den nedre kanten på forseparatoren i sekkerammen (C).
- Smekk den øvre kanten på forseparatoren inn i sekkerammen (8).
Montere sekkerammen
- Hekt sekkerammen inn i spissen på oppsugingsrøret (29/1).
- Trekk sekkerammen litt oppover ( 9/2).
- Smekk inn håndtaket på huset ( 10).
Montere bærerem
- Hekt karabinkroken på bæreremmen inn i remfestet på enheten (1).
- Still inn lengden på remmen slik at enheten holdes litt over bakken.
- Kun ved Blower Vac 2400 E speed control: Legg rempolsteret i skulderområdet og lukk borrelåsen.
Montere hjul
- Smekk hjulene på plass i hjulholderen på høyre og venstre side (19, 20).
- Smekk på plass hjulholderen i festet på undersiden av suge-/blåsekanalen (21, 22).
Betjening
Første gangs bruk
OBS!
Maskinen må først brukes etter komplett montering.
Ikke koble ut enheten ved å trekke i den elektriske tilkoblingskabelen.
Trekk i pluggen for å fjerne strømtilførselen!
■ Løft kun enheten med håndtaket eller bæreremmen
■ Ikke bruk hjulene til transport av enheten
Drift
Obs – fare for personskader!
Ikke bruk enheten uten oppsamlingssekk. Lukk glidelåsen på oppsamlingssekken.
Den elektriske tilkoblingskabelen og forlengelse-skabler må kontrolleres regelmessig mht. skader og må bare brukes i teknisk feilfri tilstand!
■ Dersom en kabel blir skadet under bruk, må den umiddelbart skilles fra strømnettet!
■ Trykk inn PÅ/AV-knappen og hold den inne.
Koble ut
■ Slipp opp PÅ/AV-bryteren.
Velge driftsmodus
Driftsmodusen velges med omkoblingsbryteren: (25, 16)
■ Sett omkoblingsbryteren i stillingen ^üf :
- Driftsmodusen suging er valgt
■ Sett omkoblingsbryteren i stillingen:
- Driftsmodusen blåsing er valgt
Driftsmodusen kan velges både mens motoren er i gang og når den står stille.
Stille inn suge-/blåsestyrke (17)
(kun ved Blower Vac 2400 E speed control)
■ Drei turtallsregulatoren mot høyre:
- Suge-/blåsestyrken økes
■ Drei turtallsregulatoren mot venstre:
- Suge-/blåsestyrken reduseres
Tømme oppsamlingssekken
- Koble ut enheten
- Trekk ut tilkoblingskabelen
- Åpne glidelåsen på oppsamlingssekken
- Rist ut oppsamlingssekken grundig
- Lukk glidelåsen igjen
Oppsamlingssekken må ikke tas av sekkerammen for tømming.
Tømme forseparatoren
Etter oppsuging av grovere elementer (f.eks. kvister, kongler ...) må forseparatoren tømmes.
- Ta av sekkerammen.
- Tøm forseparatoren.
- Fest sekkerammen igjen.
Hvis det kommer ut oppsuget material under blåsing, må forseparatoren tømmes.
Vedlikehold og stell
Advarsel
Fare for skader pga. komponenter i bevegelse. Trekk ut strømkabelen og vent til enheten står stille.
Obs – fare for skader!
Enheten må ikke rengjøres med høytrykkspyler eller rennende vann.
■ Kontroller om alle muttere, bolter og skruer sitter ordentlig fast for å sikre at enheten kan drives på en trygg måte
■ Skift ut slitte og skadde deler
■ Bruk kun originale reservedeler og originalt tilbehør
Omkoblingsbryter
Omkoblingsbryteren kan bli tung å bevege pga. rester av oppsugd material.
■ Rengjør omkoblingsbryteren umiddelbart etter bruk av enheten ved å koble den om flere ganger etter hverandre
Oppsamlingssekk
■ Undersøk oppsamlingssekken regelmessig mht. slitasje og skadde deler
■ Rist ut oppsamlingssekken grundig; børst den av ved behov
En sterkt tilsmusset oppsamlingssekk kan vaskes for hånd ved 30 °C. Ikke bruk aggressive rengjøringsmidler!
■ Enheten må oppbevares med strømkabelen trukket ut
■ Oppbevares tørt
■ Oppbevares utilgjengelig for barn og uvedkommende
■ Tøm ut forseparator og oppsamlingssekk
Deponering
Maskiner, batterier eller oppladbare batterier som er oppbrukt, må ikke kastes i det vanlige husholdningsavfallet!
Emballasje, maskin og tilbehør er laget av resirkulerbart materiale, og må deponeres på egnet måte.
Hjelp ved funksjonsfeil
| Funksjonsfeil Mulig årsak | Løsning | |
| Enheten fungerer ikke Ingen | strømforsyning Kontroller sikring/forlengelseskabel | |
| Elektrisk tilkoblingskabel defekt Ta kontakt med AL-KOs service | ||
| Enheten avbrytes under arbeidet | Forlengelseskabel skadet Skift ut forlengelseskabelen | |
| PÅ/AV-bryter defekt Ta kontakt med AL-KOs service | ||
| Suge-/blåsestyrken blir svakere | Forseparatoren er full Tøm forseparatoren | |
| Oppsamlingssekken er full Tøm oppsamlingssekken | ||
| Suge-/blåsestyrke for svak | Forlengelseskabelen er for lang Bruk en forlengelseskabel med lengde på maksimalt 50 m | |
| Forlengelseskabelen har for lite ledningstverrsnitt | Bruk forlengelseskabler med tverrsnitt på minst 3 x 1,5 mm2 | |
Ved feil som ikke er oppført i denne tabellen eller som du selv ikke kan rette opp, kan du ta kontakt med vår kundeservice.
Garanti
Eventuelle material- eller produksjonsfeil på maskinen utbedrer vi i løpet av den lovpålagte foreldelselsfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produkt.
Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjøpt.
Vår garanti gjelder kun ved: Garantien gjelder ikke ved:
■ Reparasjonsforsøk på maskinen
■ Overholdelse av bruksanvisningen
■ Tekniske endringer på maskinen
■ Bruk av originale reservedeler
■ Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk)
■ Lakkskaden som kan føres tilbake til normal bruk
■ Slitedeler som i reservedelskortet med ramme er merket XXXXX (X)
■ Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten
Ved garantitilfeller kontakter du forhandleren eller nærmeste autoriserte kundeservice. Ta med dette garantikortet og kvitteringen.
Med denne garantien forblir kjøperens juridiske mangelfordringer overfor selger uberørt.
EU-samsvarserklæring
Vi erklærer med dette at dette produktet, som vi har brakt inn på markedet i denne utførelse, overholder kravene i de harmoniserte EU-forskriftene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
Produkt
Elektrisk løvsuger
Serienummer
G 2512515
Type
Blower Vac 2200 E
Blower Vac 2400E speed control
Lydtrykknivå
målt / garantert
Blower Vac 2200 E
102 dB(A) / 103 dB(A)
Blower Vac 2400E speed control
102 dB(A) / 103 dB(A)
Produsent
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
EU-forskrifter
98/37/EF (til 28.12.09)
2006/42/EF (fra 29.12.09)
