| Produkta veids | Akumulatora pūtējs/putekļsūcējs |
| Zīmols | AL-KO |
| Modelis | LBV 4090 |
| Barošana | Litija jonu akumulators 40 V max (nav iekļauts) |
| Saderīgā akumulatora ietilpība | 4 Ah (ref. 113280) vai 5 Ah (ref. 113524) |
| Darbības režīmi | Pūtējs un putekļsūcējs |
| Maināms pūšanas ātrums | Jā, ar rotējošo slēdzi |
| Savākšanas maiss | Jā, ar rāvējslēdzēju |
| Transporta siksna | Jā, regulējama |
| Atbalsta riteņi | Jā, riteņu pāris |
| Akustiskās jaudas līmenis (izmērītais/garantētais) | 99,5 dB(A) / 102 dB(A) |
| Akumulatora veids | Litija jonu |
| Saderīgs lādētājs | Ref. 113281 (nav iekļauts) |
| Izmantošana | Privāta, āra |
| Drošības ierīces | Aizsargrežģis, motora apturēšana, aizsardzība pret izšļakstījumiem |
| Svars (aptuvens) | Apmēram 4,5 kg (bez akumulatora) |
| Izmēri (G x P x A) | Nav norādīti |
| Piegādes saturs | Pamatierīce, putekļsūcēja uzgalis, pūtēja uzgalis ar plakanu sprauslu, savākšanas maiss, transporta siksna, riteņu pāris, bloķēšanas skrūve, lietošanas instrukcija |
| Ieteicamā apkope | Tīrīt pēc katras lietošanas, pārbaudīt drošības ierīces |
| Garantija | Likumiskā garantija pret ražošanas defektiem |
Bieži uzdotie jautājumi - LBV 4090 AL-KO
Lietotāju jautājumi par LBV 4090 AL-KO
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Pūšamais PDF formātā bez maksas! Atrodiet savu rokasgrāmatu LBV 4090 - AL-KO un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. LBV 4090 zīmola AL-KO.

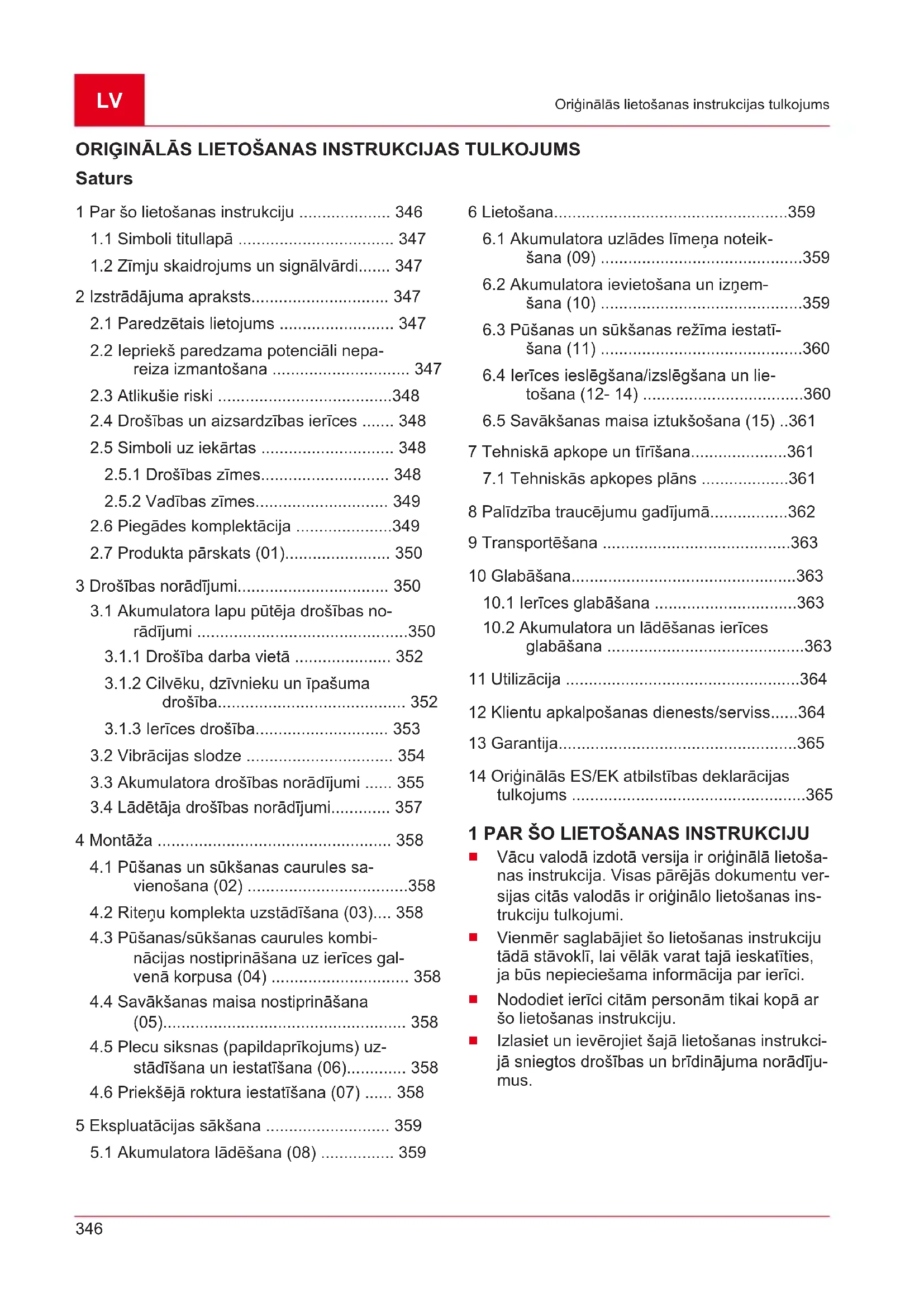

LIETOŠANAS INSTRUKCIJA LBV 4090 AL-KO
1.1 Simboli titullapā 347
1.2 Zīmju skaidrojums un signālvārdi..... 347
2 Izstrādājuma apraksts.... 347
2.1 Paredzētais lietojums ...... 347
2.2 lepriekš paredzama potenciāli nepa-reiza izmantošana 347
2.3 Atlikušie riski 348
2.4 Drošības un aizsardzības ierīces ..... 348
2.5 Simboli uz iekārtas 348
2.5.1 Drošības zīmes.... 348
2.5.2 Vadības zīmes.... 349
2.6 Piegādes komplektācija ....349
2.7 Produkta pārskats (01).... 350
3 Drošības norādījumi.... 350
3.1 Akumulatora lapu pūtēja drošības no-rādījumi ....350
3.1.1 Drošība darba vietā 352
3.1.2 Cilvēku, dzīvnieku un īpašuma drošība.... 352
3.1.3 lerīces drošība.... 353
3.2 Vibrācijas slodze 354
3.3 Akumulatora drošības norādījumi ..... 355
3.4 Lādētāja drošības norādījumi.... 357
4 Montāža 358
4.1 Pūšanas un sūkšanas caurules sa-vienošana (02) 358
4.2 Riteņu komplekta uzstādīšana (03).... 358
4.3 Pūšanas/sūkšanas caurules kombi-
nācijas nostiprināšana uz ierīces gal-
venā korpusa (04) 358
4.4 Savākšanas maisa nostiprināšana (05).... 358
4.5 Plecu siksnas (papildaprīkojums) uz-
stādīšana un iestatīšana (06).... 358
4.6 Priekšējā roktura iestatīšana (07) ..... 358
5 Ekspluatācijas sākšana 359
5.1 Akumulatora lādēšana (08) ...... 359
6 Lietošana....359
6.1 Akumulatora uzlādes līmeņa noteik-šana (09) 359
6.2 Akumulatora ievietošana un iznem-
šana (10) 359
6.3 Pūšanas un sūkšanas režīma iestatī- šana (11) 360
6.4 lerīces ieslēgšana/izslēgšana un lie-
tošana (12- 14) ......360
6.5 Savākšanas maisa iztukšošana (15) ..361
7 Tehniskā apkope un tīrīšana....361
7.1 Tehniskās apkopes plāns ......361
8 Palīdzība traucējumu gadījumā......362
9 Transportēšana ....363
10 Glabāšana....363
10.1 lerīces glabāšana ....363
10.2 Akumulatora un lādēšanas ierīces glabāšana 363
11 Utilizācija ....364
12 Klientu apkalpošanas dienests/serviss.....364
13 Garantija....365
14 Originālās ES/EK atbilstības deklarācijas tulkojums ....365
1 PAR ŠO LIETOŠANAS INSTRUKCIJU
Vācu valodā izdotā versija ir originālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir originālo lietošanas instrukciju tulkojumi.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.
1.1 Simboli titullapā
Simbols Skaidrojums
Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.
Lietošanas instrukcija
Rīkojieties ar litija-jonu akumulatoriem uzmanīgi! Īpaši ievērojiet šajā lietošanas instrukcijā esošās norādes par transportēšanu, glabāšanu un utilizāciju!
1.2 Zīmju skaidrojums un signālvārdi
BİSTAMI!
Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.
BRĪDINĀJUMS!
Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, var iestāties nāve vai iespējams gūt smagas traumas.
ESIET PIESARDZİGI!
Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams gūt vieglas vai vidēji smagas traumas.
UZMANĪBU!
Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams materiālo zaudējumu risks.
NORĀDĪJUMS
Īpaši norādījumi labākai izpratnei un manipulēšanai.
2 IZSTRĀDĀJUMA APRAKSTS
2.1 Paredzētais lietojums
Šīs ierīces iespējamie pielietojumi:
Koku lapu, zāles, netīrumu un atkritumu savākšanai, tās pūšot.
■ Koku lapu un zāles sūkšanai.
Ar ierīci atļauts strādāt tikai tādā gadījumā, ja tā ir pilnībā uzmontēta.
lekārta ir paredzēta izmantošanai privātā teritorijā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau-dēta garantija, kā arī nav spēkā atbilstības deklarācija (CE marķējums), un šādā gadījumā ražo-tājs neuzņemas atbildību par kaitējumu, kas no-darīta lietotājam vai kādai trešajai pusei.
2.2 lepriekš paredzama potenciāli nepareiza izmantošana
lerīce nav paredzēta komerciālai izmantošanai atklātos parkos, sporta laukumos, lauksaimniecībā un mežsaimniecībā.
BİSTAMI!
Eksplozijas vai aizdegšanās risks
lesūkti sprādzienbīstami un uzliesmojoši materiāli, karsti pelni, sadegšanas atlikumi bez atklātas liesmas vai gailošas cigarettes rada tiešu sprādzienbīstamību un ugunsgrēka risku.
Nesūciet nevienu no iepriekš minētajiem materiāliem vai līdzīgus materiālus.
ESIET PIESARDZİGI!
Traumu gūšanas un īpašuma bojāju- mu risks
lerīces spēcīgā gaisa plūsma, kā arī troksnis cilvēkiem un dzīvniekiem var radīt traumas un izraisīt paniku. Dzīvnieki panikā var aizmukt un radīt papildu bojā-jumus. Lielais troksnis var radīt dzirdes orgānu bojājumus.
Lietojiet ierīci tikai tad, ja darba zonā neatrodas cilvēki un dzīvnieki.
■ Neiesūciet mazus dzīvniekus.
■ levērojiet drošu attālumu un gadīju-mā, ja tuvojas cilvēki vai dzīvnieki, izslēdziet ierīci.
■ Neizmantojiet ierīci slimnīcu, veco ľaužu pansionātu un līdzīgu iestāžu tuvumā.
UZMANIBU!
Pastāv ierīces bojājumu risks!
lesūkti šķidrumi, zari, stikla dājīnas, asi priekšmeti, metāla detaļas, akmeņi vai citi priekšmeti rada ierīces detaļu bojāju-mus. Mitri zari vai zāle nosprosto ierīci.
■ Nesūciet nevienu no iepriekš minē-tajiem priekšmetiem.
■ Nesūciet šķidrumus, kā arī mitrus zarus vai zāli.
2.3 Atlikušie riski
Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto-jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un konstrukcija atkarībā no lietojuma var būt saistīta ar turpmāk tekstā uzskaitītajiem potenciālajiem ris-kiem.
■ lespējama atgriezumu, zemes un nelielu akmenu izsviešana.
Ja netiek izmantoti elpcelu aizsarglidzekli, ie-spējama atgriezumu dalīņu ieelpošana.
Ja netiek izmantoti dzirdes aizsardzības lī-dzekļi, iespējams dzirdes bojājums.
Kermeņa traumas, ko rada plaukstas-rokas vibrācijas, ilgāku laiku lietojot ierīci vai arī ne- veicot tās apkopi tā, kā norādīts.
2.4 Drošības un aizsardzības ierīces
BRĪDINĀJUMS!
levainojumu risks!
Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.
■ Bojātas drošības un aizsardzības ierīces ir jāsaremontē.
Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.
2.5 Simboli uz iekārtas
2.5.1 Drošības zīmes
Simbols Skaidrojums
 | Izmantojot ierīci, ievērojiet īpašu piesardzību! |
 | Pirms ekspluatācijas sākšanas izlasiet lietošanas instrukciju! |
 | Risks, ko rada izsviestie priekšmeti! |
 | Neļaujiet bīstamajā zonā atrasties nepiederošām personām! |
 | Neaiztieciet un nesniedzieties ventilatorā! |
 | Risks, ko rada rotējošas komponentes. |
 | Pirms apkopes veikšanas izlasiet lietošanas instrukciju! |
 | Lietojiet acu un ausu aizsargus! |
Simbols Skaidrojums
Sargājiet ierīci no lietus un mitruma iedarbības!
2.5.2 Vadības zīmes
Simbols Skaidrojums
Pie pagriežamā slēdža:
Sūkšanas režīms
Pūšanas režīms
Pārslēgšana starp sūkšanas un pūšanas režīmu.
Pie pagriežamā slēdža (ieslēgšana/izslēgšana un motora apgriezienu skaits):
■ lerīces ieslēgšana un motora apgriezienu skaita palielināšana
■ lerīces ieslēgšana un motora apgriezienu skaita samazināšana
Pie akumulatora nodalijuma:
Plusa pols
Mīnusa pols
■ Masas pieslēgums
Priekšējais rokturis:
Vilkšanas cilpas izvilkšana, lai atblokętu priekšējo rokturi

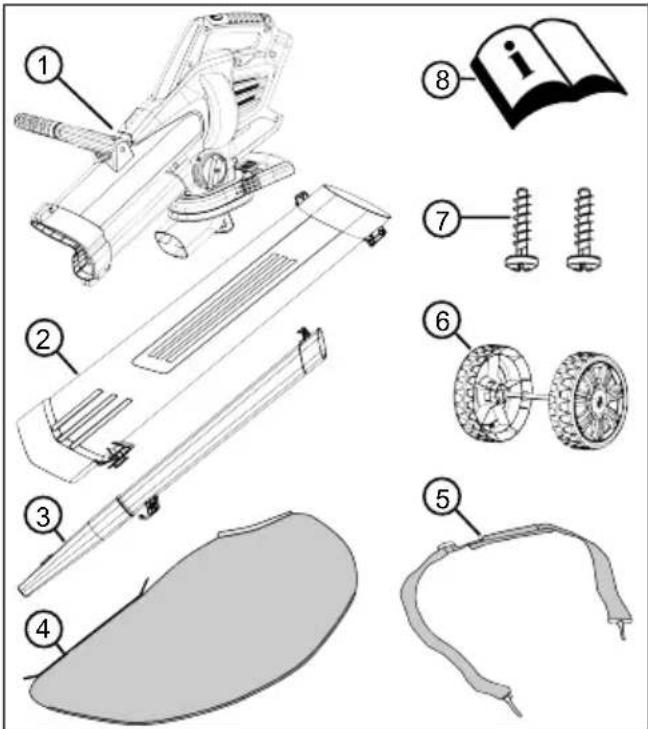

2.6 Piegādes komplektācija
Piegādes komplektācijā ietilpst turpmāk uzskaitītās detaļas. Pārbaudiet, vai komplektācijā ir ie-klautas visas uzskaitītās detaļas.
| 1 lerīces galvenais korpuss |
| 2 lesūkšanas caurule |
| 3 Pūšanas caurule ar plakano sprauslu |
| 4 Savākšanas maiss |
| 5 Plecu siksna |
| 6 Riteņu komplekts (2 atbalsta riteņi ar asi) |
| 7 Fiksācijas skrūves maisiņā (2x, nostipri-nātas pie pūšanas caurules) |
| 8 Lietošanas instrukcija |
NORĀDĪJUMS
Akumulators un lādētājs neietilpst ierīces komplektācijā, tādēļ tie jāiegādājas atsevišķi.
litija-jonu akumulators maks. 40 V, 4 Ah.
pasūt. Nr. akumulatoram 113280, pasūt. Nr. lādē-tājam 113281.
litija-jonu akumulators maks. 40 V, 5 Ah.
pasūt. Nr. akumulatoram 113524, pasūt. Nr. lādē-tājam 113281.
2.7 Produkta pärskats (01)
Pārskatā par izstrādājumu tiek sniegts īss ieskats par ierīci.
Nr. Detala
| 01/1 Aizmugurējais rokturis |
| 01/2 Pagriežamais slēdzis (ieslēgšana/ izslēgšana un motora apgriezienu skaits) |
| 01/3 Darbības režīma izvēles slēdzis |
| 01/4 Plecu siksna |
| 01/5 Priekšējais rokturis |
| 01/6 lesūkšanas caurule |
| 01/7 Atbalsta riteņi |
| 01/8 Pūšanas caurule |
| 01/9 Savākšanas maiss |
| 01/10 Transportēšanas rokturis pie savāk-šanas maisa |
| 01/11 Akumulators* |
| 01/12 Lādētājs* |
* Neietilpst piegādes komplektācijā.
3 DROŠĪBAS NORĀDĪJUMI
BİSTAMI!
Apdraudējums dzīvībai un smagu traumu gūšanas risks!
Drošības un lietošanas norādījumu nezināšana var būt iemesls smagām traumām un pat nāvei.
Pirms sākat lietot ierīci ir jāiepazīstas ar visiem šīs lietošanas instrukcijas drošības un lietošanas norādījumiem, kā arī ar citām lietošanas instrukcijām, uz kurām ir ievietota at-sauce.
Glabājiet visus dokumentus turpmā-kai uzzinai.
3.1 Akumulatora lapu pūtēja drošības norādījumi
Lietotājs
Uzmanīgi izlasiet drošības norādījumus. lepazīstieties ar ierīces vadības un regulēšanas elementiem, kā arī noteikumiem atbilstošu ekspluatāciju.
- Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un vecāki bērni, kā arī personas ar iero-bežotām fiziskām, maņu un garīgām spējām vai personas bez pieredzes un zināšanām, kad tiek nodrošināta uzraudzī-ba vai ir sniegtas instrukcijas, kā droši lietot ierīci, un informācija par iespējamo apdraudējumu. Bērni nedrīkst spēlē-ties ar iekārtu. Tīrīšanu un ap-kopi bez uzraudzības nedrīkst ľaut veikt bērniem.
■ Attiecībā uz personām, kurām ir ľoti sarežģīti un kompleksi spēju ierobežojumi, var būt nepieciešamas instrukcijas, kas nav aprakstītas šajā dokumentā.
Nekādā gadījumā neļaujiet ar ierīci strādāt bērniem vai cil- vēkiem, kuri nav iepazinušies ar šīm instrukcijām. lespē- jams, nacionālajos noteiku- mos ir ierobežots operatora vecums.
Nedarbiniet iekārtu, esot alkohola, narkotiku vai medikamentu ietekmē.
■ lekārtas lietotājs pats ir atbil-dīgs par nelaimes gadīju-miem, kuriem tiek pakļautas citas personas un to īpašums.
Sagatavošana
■ Vienmēr pirms ekspluatācijas pārbaudiet, vai drošības ierīces un pārsegumi nav bojāti, nav uzstādīti vai ir uzstādīti nepareizi. Nomainiet bojātas drošības ierīces un pārsegumus, uzstādiet neuzstādītus drošības ierīces un pārsegumus pareizi.
Nekad nesāciet ierīces ekspluatāciju, ja tiešā tuvumā atrodas citi cilvēki, kā arī īpaši bērni vai mājdzīvnieki.
- Pirms darba iznemiet no darba zonas bīstamus priekšmetus, piem., zarus, stikla un metāla detalas, akmenus.
Lietošana
■ Strādājot ar ierīci, vienmēr lietojiet aizsargbrilles un cietus apavus.
Nestrādājiet ar ierīci sliktos laika apstākļos - īpaši, ja tuvo-jas negaiss.
■ Izmantojiet ierīci tikai dienas laikā vai labā mākslīgā ap-gaismojumā.
Nekādā gadījumā neizmanto-jiet ierīci, ja drošības ierīces un pārsegumi ir bojāti vai nav uzstādīti.
■ Vienmēr atvienojiet ierīci no barošanas t. i. izņemiet de-montējamos akumulatorus vai baterijas:
■ vienmēr atstājot ierīci nepieskatītu;
- pirms ierīces nosprostoju-mu iztīrīšanas;
- pirms ierīces pārbaudes, tīrīšanas un darbu veikšanas tai;
■ vienmēr, kad ierīce sāk ne-ierasti vibrēt;
■ Vienmēr nodrošiniet, lai ierīces ventilācijas atvērumi nebūtu nosegti ar svešķermeņiem.
Pēc saskares ar bīstamiem priekšmetiem un svešķerme-ņiem aplūkojiet, vai ierīcei nav bojājumu. Ja ierīce ir bojāta, lūdziet tai veikt remontu.
Tehniskā apkope un uzglabāšana
- Pirms apkopes vai tīrīšanas darbu veikšanas atvienojiet ierīci no barošanas piem., atvie-nojiet kontaktdakšu, nospiediet ieslēgšanas slēdža blokē-tāju, izņemiet demontējamos akumulatorus vai baterijas.
■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lieto-jiet aizsargcimdus.
■ Lietojiet tikai ražotāja ieteiktās rezerves un piederumu detaļas.
■ Regulāri veiciet ierīces pār-baudes un apkopes. Ierīces remontu atļauts veikt tikai AL-KO servisa filiālē.
■ lerīci nelietojot, glabājiet to bērniem nepieejamā vietā.
3.1.1 Drošība darba vietā
■ Strādājiet tikai dienas gaismā vai, izmantojot ľoti spilgtu mākslīgo apgaismojumu.
Pirms darba sākšanas no darba zonas aizvāciet bīstamus materiālus un priekšmetus, piem., sprādzienbīstamus un uzliesmojošus materiālus, karstas ogles, sadedzināšanas atlikumus, degošas cigarettes, zarus, stikla gabalus, priekš-metus ar asām šķautnēm, metāla gabalus, akmeņus.
■ lerīci izmantojiet tikai uz stabilām un līdzenām virsmām, neizmantojiet to uz nogāzēm.
■ Raugieties, lai virsma būtu stabila.
■ Strādājot, pārvietojieties lēnām un uzmanīgi. Neskrieniet. Uzmanieties no škēršliem.
Darbs uz nogāzēm
Nekādā gadījumā nestrā-dājiet uz līdzenām, slide-nām virsmām.
■ Vienmēr izvēlieties stabilu pozu.
■ Vienmēr pūtiet lapas tuvu zemei.
Nekad nestrādājiet augšup pret nogāzi.
3.1.2 Cilvēku, dzīvnieku un īpašuma drošība
Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lietošanas rezultātā var gūt traumas, kā arī rasties materiālie zaudējumi.
Jūs esat atbildīgs par nelai-mes gadījumiem un cilvēku vai sava īpašuma apdraudēju-mu.
■ leslēdziet ierīci tikai tad, ja darba zonā neatrodas cilvēki un dzīvnieki.
■ levērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.
Nekādā gadījumā nevērsiet pūšanas cauruli uz blakusstāvošiem cilvēkiem vai dzīvnie-kiem.
Nekādā gadījumā nepūtiet blakusstāvošo cilvēku vai māj-dzīvnieku virzienā atkritumus.
■ Strādājot raugieties, lai iesūkšanas atvere neatrastos tuvu acīm vai ausīm.
Nekādā gadījumā, darbojoties dzinējam, nesniedzieties ie-sūkšanas un ventilācijas atverēs. Uz rotējošajām detaļām var gūt traumas.
Ja ierīce nav nepieciešama, vienmēr to izslēdziet, piem., pārvietojoties uz citu darba zonu, veicot ierīces apkopi un kopšanu.
Gadījumā, ja notiek nelaimes gadījums, nekavējoties izslē-dziet ierīci, lai novērstu vēl citu traumu gūšanas un īpašu-ma bojājumu risku.
Nekad nelietojiet ierīci ar no- lietotām vai bojātām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūša- nas iemesls.
■ Glabājiet ierīci bērniem nepie-ejamā vietā.
■ Izslēdziet ierīci, škērsojot grants celiņus.
■ Nevērsiet ierīci uz grants se-gumu.
3.1.3 lerīces drošība
Izmantojiet ierīci tikai, ievēro-jot turpmāk tekstā norādītos nosacījumus.
■ lerīce nedrīkst būt netīrai, jo īpaši uz tās nedrīkst būt benzīns un ella.
■ lerīcei nedrīkst būt bojāju-mi, jo īpaši aizsargrežğim.
■ Visiem vadības elementiem jābūt darba kārtībā.
■ lerīcei jābūt uzstādītiem vi-
siem attiecīgajam darba re-
žīmam nepieciešamajiem
piederumiem.
Nepārslogojiet iekārtu. Tā ir paredzēta tikai viegliem darbiem privātai lietošanai. Pārslodze rada ierīces bojājumus.
■ Nesūciet zarus, stikla lauskas, priekšmetus ar asām malām, metāla detaļas, akmeņus vai citus priekšmetus. Tie sabojā smalcināšanas nazi, kā arī ro- toru.
Lai nepieļautu motora pārkaršanu, kamēr tas darbojas, neaizsprostojiet ieplūdes un ventilācijas atveres.
Ja motors sāk neparasti un spēcīgi vibrēt, nekavējoties apturiet ierīci. Šāda situācija liecina par ierīces nepareizu darbību.
Nekad nelietojiet ierīci ar no- lietotām vai bojātām detaļām. Vienmēr nomainiet bojātās detaļas pret ražotāja oriģināla- jām rezerves daļām. Lietojot ierīci ar nolietotām vai bojā- tām detaļām, jūs nevarat ra- žotājam izvirzīt garantijas pra- sības.
3.2 Vibrācijas slodze
■ Vibrācijas radīts risks
Faktiskais vibrāciju emisijas rādītājs ierīces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lietošanas un lietošanas laikā ie-vērojiet turpmāk uzskaitītos ietekmējošos faktorus.
Vai ierīce tiek izmantota at-bilstoši lietošanas nolū-kam?
Vai apstrādājamais materiāls tiek nogriezts vai apstrādāts pareizi?
Vai ierīce ir labā darba stā-voklī?
Vai griešanas aprīkojums ir pareizi uzasināts un ir uz-stādīts pareizs griešanas darbarīks?
Vai ir uzstādīti rokturi un, ja tas ir nepieciešams, ir uz- stādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kār- tīgi piestiprināti pie ierīces?
Darbiniet ierīci tikai ar tādu motora ātrumu, kas nepieciešams attiecīgā darba veikšanai. Izvairieties no ierīces darbināšanas ar maksimālajiem apgriezieniem, lai samazinātu troksni un vibrāciju.
Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šādā situācijā ne-kavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.
Vibrāciju radītais slodzes līmenis ir atkarīgs no veicamā darba vai ierīces izmantošanas veida. Novērtējiet šo līmeni un paredziet pietiekami ilgus darba pārtraukumus. Šādi rīkojoties, ievērojami samazināsiet vibrācijas slodzi kopumā visā darba laikā.
Pārāk ilgi lietojot ierīci, tā iz-raisīs operatora ķermeņa vib-rācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme — „pirksti klūst bal-ti“). Lai mazinātu šo risku, uz-velciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja kon-statējat pazīmi „balti pirksti“, nekavējoties konsultējieties pie ārsta. Šī pazīme ietver: Jūtīguma samazināšanās,
tirpšana, nieze, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Parasti šie simptomi ietekmē pirkstus, rokas vai pulsu. Zemā temperatūrā šie riski samazinās.
Darba dienas laikā centieties ievērot garākus darba pārtraukumus, lai jūsu ķermenis va-rētu atgūties no trokšņa un vibrācijām. Plānojiet savu dar-bu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līme-nis, darba laiks būtu sadalīts uz vairākām dienām.
Ja darba laikā, turot ierīci ro-kās, sajūtat diskomfortu vai notiek ādas krāsas izmaiņas, nekavējoties pārtrauciet dar-bu. Izmantojiet pietiekami il-gus darba pārtraukumus. Ne-pārtraucot darbu pietiekami il-gi, var iestāties roku-plaukstu vibrācijas sindroms.
Samaziniet vibrācijas iedarbī-bas risku līdz minimumam. Veiciet ierīces kopšanu at-bilstoši norādījumiem lietoša-nas instrukcijā.
Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītā-ju, lai iegādātos pretvibrācijas piederumus (piem., rokturus).
Izvairieties no strādāšanas ar ierīci temperatūrā zem 10 °C. Plānojot darbu, novērtējiet, kā
var samazināt vibrācijas ietekmi.
3.3 Akumulatora drošības norādījumi
Šajā sadaļā ir minēti visi pamata drošības norādījumi, kas jāievē-ro akumulatora lietošanas laikā. Izlasiet šos norādījumus!
- Pirms visiem darbiem ar elektroinstrumentu (piem., apkopi, instrumentu maiņu), pirms transportēšanas un uzglabāšanas izņemiet no elektroinstrumenta akumulatoru.
Izmantojiet akumulatoru tikai paredzētajam lietojumam, t.i., ar firmas AL-KO ierīcēm, kas darbojas no akumulatora. Uzlādējiet akumulatoru tikai ar tam paredzēto AL-KO lādētā-ju.
■ Jaunu akumulatoru iznemiet no originālā iepakojuma tikai tad, kad to paredzēts lietot. - Pirms pirmreizējās lietošanas akumulators ir pilnīgi jāuzlādē, un uzlādēšanai vienmēr jāizmanto norādītais lādētājs. levērojiet šīs lietošanas instrukcijas norādes par akumulatora uzlādēšanu.
Nelietojiet akumulatoru sprā-dzienbīstamā, kā arī uguns-bīstamā vidē.
■ Lietošanas laikā nepakļaujiet akumulatoru slapjuma un mit-ruma iedarbībai.
Sargājiet akumulatoru no karstuma avotiem, eļļas un uguns, lai tas netiek sabojāts, un no tā nevar izdalīties tvaiki un izplūst elektrolīta šķidrums. Pastāv sprādzienbīstamība!
■ Nesitiet un nemētājiet akumulatoru.
Nelietojiet akumulatoru, ja tas ir netīrs vai mitrs. Pirms lietošanas notīriet akumulatoru ar sausu, tīru lupatiņu un ľaujiet tam nožūt.
Uzlādētu un nelietotu akumulatoru nenovietojiet metālisku priekšmetu tuvumā, lai nesavienotos tā kontakti (piem., pie saspraudēm, monētām, atslēgām, naglām, skrūvēm). Neapstrādājiet akumulatoru ar smailiem priekšmetiem (piem., skrūvgriezi). Šādi radīts iekšējais īssavienojums var radīt akumulatora pārkaršanu, ugunsgrēku vai sprā-dzienu.
■ Neatveriet, neizjauciet un ne-sadaliet akumulatoru sastāv-dalās. Pastāv elektriskās strā-vas trieciena un īssavienojuma risks.
■ Neatbilstošas lietošanas rezultātā, kā arī tad, ja akumula-
tors būs bojāts, var izdalīties tvaiki un izplūst elektrolīta šķidrums. Pietiekami vēdiniet telpu un sūdzību gadījumā lū-dziet ārsta palīdzību.
Saskaroties ar elektrolītu, rū-pīgi nomazgājiet to un neka-vējoties rūpīgi izskalojiet acis. Pēc tam konsultējieties ar ār-stu.
- Šo akumulatoru nedrīkst izmantot nepiederošas personas, izņemot gadījumus, kad par viņu drošību atbildīgā persona viņus uzrauga vai ir apmācījusi, kā lietot ierīci. Nepiederošas personas ir, pie-mēram:
personas (tai skaitā bērni) ar fiziskiem, maņu vai garī-giem traucējumiem;
personas bez pieredzes un/vai zināšanām par akumulatora lietošanu.
Bērni ir jāuzrauga un jāmāca, lai tie nerotaļājas ar akumulatoru.
■ Akumulatoru nedrīkst ilgstoši atstāt lādētājā. Ja paredzama ilgstoša uzglabāšana, izņemiet akumulatoru no lādētāja.
Iznemiet akumulatoru no ierīcēm, kas darbojas no akumulatora, ja šīs ierīces netiek lietotas.
- Akumulatori, kas netiek lietoti, ir jāuzglabā sausā un slēgtā vietā. Sargājiet akumulatoru no karstuma un tiešiem sau-les stariem. Ir jānodrošina, lai nepiederošas personas un bērni nevar pieklūt akumulatoram.
3.4 Lādētāja drošības norādījumi
Šajā sadaļā ir minēti visi pamata drošības un brīdinājuma norādī-jumi, kas jāievēro lādētāja lieto-šanas laikā. Izlasiet šos norādī-jumus!
■ Vienmēr izmantojiet lādētāju tikai paredzētajam lietoju-mam, t.i., paredzētā akumulatora lādēšanai. Ar lādētāju lā-dējiet tikai oriğinālos AL-KO akumulatorus.
■ Ikreiz pirms lietošanas pārbaudiet visu lādētāju, kā arī īpaši tā barošanas vadu un padzilinājumu akumulatoram, vai tie nav bojāti. Lietojiet lādētāju tikai tad, ja tas ir teicamā stāvoklī.
Nelietojiet lādētāju sprādzien-bīstamā un ugunsbīstamā vi-dē.
■ Lietojiet lādētāju tikai iekštelpās un nepakļaujiet to slapjuma un mitruma iedarbībai.
Ikreiz novietojiet lādētāju uz labi vēdināmas un nedegošas virsmas, jo uzlādēšanas procesā tas sasilst. Ventilācijas atverēm jābūt brīvām, un lādētājs nedrīkst būs nosegts.
- Pirms lādētāja pievienošanas noskaidrojiet, vai elektrotīklam ir pieejams sadaļā „Tehniskie dati” norādītais spriegums.
■ Lietojiet barošanas vadu tikai lādētāja pievienošanai, neizmantojiet to neparedzētiem mērķiem. Nepārnēsājiet ierīci, turot to aiz barošanas vada, nevelciet ierīci aiz vada, lai atvienotu kontaktdakšu no kontaktligzdas.
Sargājiet barošanas vadu no karstuma avotiem, ellas un asām malām, lai tas netiek sabojāts.
Nelietojiet lādētāju un akumulatoru, ja tie ir netīri vai slapji. Pirms lietošanas notīriet lādētāju un akumulatoru un ľaujiet tiem nožūt.
■ Neatveriet lādētāju un akumulatoru. Pastāv elektriskās strāvas trieciena un īssavienojuma risks.
Jūsu drošības nodrošināšanai lādētāju drīkst remontēt tikai kvalificēts speciālists, izman-tojot oriğinālās rezerves da-ļas.
Lādētājs, kas netiek lietots, jā- uzglabā sausā un slēgtā vietā. Nodrošiniet, lai nepiederošas personas un bērni nevar pie- klūt lādētājam.
4 MONTĀŽA
BRĪDINĀJUMS!
Nepilnīga salikšana ir bīstama!
Pilnībā nesamontētas ierīces ekspluatācija var būt cēlonis smagām traumām.
Lietojiet ierīci tikai tad, kad ir pilnībā pabeigta montāža!
■ Neievietojiet ierīcē akumulatoru, kamēr nav pilnībā pabeigta montāža!
Pirms ierīces ieslēgšanas pārbau-diet, vai visas drošības un aizsardzī-bai paredzētās ierīces ir uzstādītas, kā arī, vai tās ir darba kārtībā!
4.1 Pūšanas un sūkšanas caurules savienošana (02)
Pūšanas un sūkšanas cauruli vispirms nepieciešams sakombinēt. Pūšanas caurules plakanajai sprauslai (02/1) un sūkšanas caurules iesūkšanas atverei (02/2) jābūt vērstām vienā virzienā.
- Uzstādiet pūšanas cauruli sūkšanas caurulei šādi:
Pūšanas caurules metāliskā virzības plāksne (02/3) un sūkšanas caurules vadotnei (02/4) jābūt novietotām savstarpēji pretēji.
Pūšanas caurules ākim (02/5) un sūkšanas caurules pretākim (02/6) jābūt novietotiem savstarpēji pretēji.
- Līdz nofiksēšanās brīdim bīdiet pūšanas un sūkšanas cauruli vienu pret otru (02/a).
4.2 Riteņu komplekta uzstādīšana (03)
- levietojiet (03/a) riteņu komplektu (03/1) līdz nofiksēšanās brīdim gultnī (03/2).
4.3 Pūšanas/sūkšanas caurules kombinācijas nostiprināšana uz ierīces galvenā korpusa (04)
-
levietojiet (04/a) pūšanas/sūkšanas caurules kombināciju (04/1) līdz ierīces galvenā korpusa atdurei un turiet to.
-
levietojiet pirmo fiksācijas skrūvi (04/2) un viegli ieskrūvējiet.
- levietojiet otro fiksācijas skrūvi (04/3) un viegli ieskrūvējiet.
- Pievelciet abas fiksācijas skrūves.
4.4 Savākšanas maisa nostiprināšana (05)
- Uzstādiet (05/a) savākšanas maisa (05/2) transportēšanas rokturi (05/1) uz izvades īscaurules (05/3).
- Bīdiet transportēšanas rokturi uz augšu, līdz transportēšanas roktura ākis (05/4) un ierīces galvenā korpusa ākis (05/5) nofiksējas.
Norādījums: Savākšanas maisu vara atkār- toti nonemt, nospiežot atblokēšanas mēlīti (05/6). - lekariniet abas savākšanas maisa cilpas pūšanas caurules ākos (05/7).
4.5 Plecu siksnas (papildaprīkojums) uzstādīšana un iestatīšana (06)
- Plecu siksnas uzstādīšana:
Novietojiet plecu siksnu (06/1) uz ierīces tā, lai sprādze (06/2) atrastos lietotāja priekšpusē un plecu polsterējums (06/3) atrastos uz lietotāja pleca.
■ lekariniet plecu siksnas karabīnes āki (06/4) ierīces galvenā korpusa cilpās (06/5).
- Plecu siksnas garuma iestatīšana:
Uzkariniet visu ierīci plecu siksnā pār plecu. Sprādzei jāatrodas lietotāja priekšpu-sē un pleca polsterējumam jāatrodas uz pleca.
Pārbīdiet sprādzi, līdz atbalsta riteni saskaras ar zemi.
4.6 Priekšējā roktura iestatīšana (07)
- Iznemiet (07/a) sakabes cilpu (07/1).
- Pagrieziet priekšējo rokturi (07/2) vēlamajā pozīcijā (07/b).
5 EKSPLUATĀCIJAS SĀKŠANA
5.1 Akumulatora lādēšana (08)
ESIET PIESARDZİGI!
Uzlādēšanas laikā pastāv ugunsgrēka risks!
Lādētāju novietojot vietās, kur ir ugunsnedrošas virsmas un nav pietiekama ventilācija, pastāv ugunsgrēka risks.
Lādētāju vienmēr izmantojiet tikai uz nedegošas virsmas un ugunsdrošā vidē.
Ja iespējams: nodrošiniet, lai nekas nebūtu novietots pret ventilācijas atverēm.
NORĀDĪJUMS
Akumulators un lādētājs nav iekļauts komplektācijā.
Akumulators ir daļēji uzlādēts. Pirms pirmās lietošanas reizes akumulators ir pilnībā jāuzlādē. Akumulatora uzlāde iespējama jebkurā akumulatora uzlādes līmenī. Uzlādēšanas pārtraukšana nebojā akumulatoru.
NORĀDĪJUMS
Detalizētāku informāciju lūdzam skatīt atseviškās akumulatora un lādētāja lietošanas instrukcijās.
Skatīt:
Lietošanas instrukcija 441630 “Litija-jonu akumulators B150 Li (B05-3640), B200 Li (B05-3650)”
Lietošanas instrukcija 441633 “Lādētājs C130 Li akumulatoriem AK B150 Li (B05-3640), B200 Li (B05-3650)”
6 LIETOŠANA
BRĪDINĀJUMS!
Nepilnīga salikšana ir bīstama!
Pilnībā nesamontētas ierīces ekspluatācija var būt cēlonis smagām traumām.
Lietojiet ierīci tikai tad, kad ir pilnībā pabeigta montāža!
■ Neievietojiet ierīcē akumulatoru, kamēr nav pilnībā pabeigta montāža!
Pirms ierīces ieslēgšanas pārbau-diet, vai visas drošības un aizsardzī-bai paredzētās ierīces ir uzstādītas, kā arī, vai tās ir darba kārtībā!
6.1 Akumulatora uzlādes līmeņa noteikšana (09)
Akumulatora priekšpusē atrodas vadības pults ar spiedpogu (09/1) un uzlādes līmeņa rādījumu LED kontrollampiņa (09/2 līdz 09/5).
-
Nospiediet spiedpogu (09/1).
Atkaribā no akumulatora uzlādes līmeṇa, iedegas attiecīgie rādījumi. -
Uzlādes stāvokļa nolasīšana:
| Spīdošas LED kontrollampi-ņas | Akumulatora uzlādes līme-nis |
| Zaļa (09/2) Akumulators ir pilnībā uzlā-dēts. | |
| Zaļa (09/3) un (09/4) | Akumulatora uzlādes līmenis ir virs 50 %. |
| Zaļa (09/4) Akumulatora uzlādes līmenis ir zemāks par 50 %. | |
| Sarkana (09/5) Akumulators ir pilnīgi izlādē-jies vai akumulators bijis pār-karsis / pārāk atdzisis. | |
6.2 Akumulatora ievietošana un iznemšana (10)
Akumulatora ievietošana
- levietojiet (10/a) akumulatoru (10/1) akumulatora nodalijumā (10/2), līdz tas ir nofiksēts savā vietā.
Akumulatora iznemšana
- Turiet nospiestu fiksācijas pogu (10/3).
- Iznemiet akumulatoru (10/b).
6.3 Pūšanas un sūkšanas režīma iestatīšana (11)
- Grieziet (11/a) darbības režīma izvēles slēdzi (11/1) līdz nofiksēšanās brīdim uz vēlamā darbības režīma simbolu:
■ Pūšanas režīms (11/2)
■ Sūkšanas režīms (11/3)
6.4 lerīces ieslēgšana/izslēgšana un lietošana (12- 14)
ESIET PIESARDZİGI!
Traumu gūšanas un īpašuma bojāju-mu risks
Ar gaisa plūsmu un aizpūstajiem priekšmetiem cilvēki un dzīvnieki var gūt traumas un var tikt appūsti ar netīrumiem.
Pilnībā pārliecinieties par to, ka gai-sa plūsma un aizpūstie priekšmeti netrāpīs cilvēkiem vai dzīvniekiem, kā arī par to, lai netiktu sabojāti ne-tālu novietoti priekšmeti.
■ Nemiet vērā vēja virzienu.
NORĀDĪJUMS
Nestrādājiet, stāvot pret vēju, jo šādi uz jums un cilvēkiem, kas stāv aiz jums, var nonākt netīrumi.
lerīces ieslēgšana (12)
- Brīvizvēles: Uzkariniet ierīci uz pleca un ieņemiet stabilu pozu.
- Lai ieslēgtu, spēcīgi grieziet pagriežamo slēdzi (12/1) uz priekšu (12/a), un pēc klakšķi turpiniet griezt (12/b), līdz ir sasniegts vēla-mais pūšanas vai sūkšanas ātrums.
Strādāšana pūšanas režīmā (13)
NORĀDĪJUMS
Labākā pūšanas jauda tiek panākta, ierī-ci nevēršot tieši uz zemes, bet gan virzot to mazā attālumā no zemes un pēc ie-spējas plakanākā lenķī.
- Paceliet ierīci aiz priekšējā roktura un virziet to pa kreisi un pa labi. Nepieciešamības gadījumā varat ierīci novietot uz atbalsta rite- niem.
- Darba laikā pielāgojiet pūšanas ātrumu pūša-majam materiālam:
zems motora apgriezienu skaits: vieglam, sausam materiālam, piemēram, skaidām, graudiem un netīrumiem;
■ vidējs motora apgriezienu skaits: vidēja izmēra un svara materiālam, piemēram, sausai zālei, nopļautam maurinam;
augsts motora apgriezienu skaits: smagam vai mitram materiālam, mitriem za-riem.
Strādāšana sūkšanas režīmā (14)
BİSTAMI!
Eksplozijas vai aizdegšanās risks
lesūkti sprādzienbīstami un uzliesmojoši materiāli, karsti pelni, sadegšanas atlikumi bez atklātas liesmas vai gailošas cigarettes rada tiešu sprādzienbīstamību un ugunsgrēka risku.
Nesūciet nevienu no iepriekš minē-tajiem materiāliem vai līdzīgus materiālus.
UZMANİBU!
Pastāv ierīces bojājumu risks!
lesūkti šķidrumi, zari, stikla dājīnas, asi priekšmeti, metāla detaļas, akmeņi vai citi priekšmeti rada ierīces detaļu bojāju-mus. Mitri zari vai zāle nosprosto ierīci.
■ Nesūciet nevienu no iepriekš minē-tajiem priekšmetiem.
Nesūciet škīdrumus, kā arī mitrus zarus vai zāli.
NORĀDĪJUMS
Labāko sūkšanas jaudu varat panākt, vēršot ierīci tieši pret zemi vai novietojot uz riteniem, un lietojot ierīci pēc iespējas taisnākā lenķi - apm. 75 grādos.
NORĀDĪJUMS
Neiesūciet mazus dzīvniekus.
- Paceliet ierīci aiz priekšējā roktura un virziet to pa kreisi un pa labi. Nepieciešamības gadījumā varat ierīci novietot uz atbalsta rite- niem.
- Darba laikā:
Lietojiet ierīci ar vidēju/augstu motora ap-griezienu skaitu.
Turiet sūkšanas caurules iesūkšanas at- veri tikai dažus centimetrus virs zemes.
Pilnībā neuzpildiet savākšanas maisu. Ja savākšanas maiss ir pilnībā piepildīts, sa-mazinās sūkšanas jauda.
- Pēc bīstama priekšmeta iesūkšanas:
Nekavējoties izslēdziet ierīci.
Iznemiet akumulatoru.
Iznemiet priekšmetu no ierīces, kā arī iztukšojiet savākšanas maisu (skatīt Nodaļa 6.5 "Savākšanas maisa iztukšošana (15)", lappuse 361).
Pārbaudiet, vai ierīce nav sabojāta.
lerīces izslēgšana (12)
- Pagrieziet pagriežamo slēdzi atpakal (12/c), līdz atskan klakškis. Ierīce ir izslēgta.
- Ilgāka darbības pārtraukuma gadījumā, vai arī atstājot ierīci bez pieskatīšanas:
Iznemiet akumulatoru (skatīt Nodaļa 6.2 "Akumulatora ievietošana un izņemšana (10)", lappuse 359).
Iztukšojiet savākšanas maisu (skatīt Nodaļa 6.5 "Savākšanas maisa iztukšošana (15)", lappuse 361).
6.5 Savākšanas maisa iztukšošana (15)
Lai iztukšotu savākšanas maisu, ir pieejamas divas iespējas:
Pirmā iespēja ir, novietojot ierīci:
- Izslēdziet un novietojiet ierīci (skatīt Nodaļa 6.4 "Ierīces ieslēgšana/izslēgšana un lietošana (12- 14)", lappuse 360).
- Noņemiet savākšanas maisu (15/1):
Iznemiet savākšanas maisa abas cilpas (15/2) no ākiem.
Nospiediet atblokēšanas mēlīti uz leju (15/3).
Nospiediet transportēšanas rokturi uz leju (15/4) un noņemiet savākšanas maisu.
- Izmešanas vietā: Atveriet savākšanas maisa rāvējslēdzēju (15/5) un izkratiet tā saturu. At-kārtoti aizveriet rāvējslēdzēju.
- Atkārtoti nostipriniet savākšanas maisu pie ierīces (skatīt Nodaļa 4.4 "Savākšanas maisa nostiprināšana (05)", lappuse 358).
Otra iespēja ir ar ierīci doties uz izmešanas vietu un veikt šādas darbības.
- Izslēdziet ierīci (skatīt Nodaļa 6.4 "lerīces ie- slēgšana/izslēgšana un lietošana (12- 14)", lappuse 360).
- Izmešanas vietā: Atveriet savākšanas maisa rāvējslēdzēju (15/5) un izkratiet tā saturu. At-kārtoti aizveriet rāvējslēdzēju.
7 TEHNISKĀ APKOPE UN TĪRĪŠANA
BRĪDINĀJUMS!
Sagriešanās risks
Sagriešanās risks satverot asas un rotē-jošas ierīces daļas, kā arī griezējinstrumentus.
Pirms apkopes, kopšanas un tīrīšanas darbiem vienmēr izslēdziet ierīci. Izņemiet akumulatoru.
■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus.
7.1 Tehniskās apkopes plāns
Tālāk redzamie norādījumi attiecas uz parastiem lietošanas apstākliem. Īpašos apstāklos, piemēram, īpaši ilgu darbu vai ľoti netīras darba zonas gadījumā, norādītie apkopes intervāli jāveic ātrāk. Detaļu nomaiņai izmantojiet tikai oriģinālās rezerves daļas.
* Atlauts veikt tikai jūsu tirgotājam vai sertificētam servisam.
| Intervāls Detaļas Veicamie darbi | ||
| Pirms darbu sākšanas | Visa ierīce Vizuālā un stāvokļa pārbaude | |
| Vadības elementi Darbības pārbaude | ||
| Pēc ikdienas darba | Visa ierīce lztīriet | |
| Savākšanas maiss lztīriet un izžāvējiet, ja tas ir mit-rs | ||
| Nepietiekamas darbības gadī-jumā | Pagriežamais slēdzis Nomainīt | |
| Darbības režīma izvēles slē-dzis | Nomainīt | |
| Ja bojāts | Visas ierīces detaļas Nomainīt | |
| Savākšanas maiss Nomainīt | ||
| Drošības uzlīmes Nomainīt | ||
8 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ
ESIET PIESARDZİGI!
levainojumu risks!
Asas un rotējošas ierīces daļas var radīt traumas.
Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!
| Problēma lemesls Novēršana | |||
| Ierīce nepūš vai nesūc. Ierīces | nosprostojums Novērsiet nosprostojumu. | ||
| Motors nesāk darboties. Akumulators ir izlādējies. Uzlādējiet akumulatoru. | |||
| Nav akumulatora vai tas uz-stādīts nepareizi. | Uzstādiet pareizi akumulatoru. | ||
| Akumulators ir pārāk auksts vai pārāk karsts. | Laujiet akumulatoram nedaudz sasilt vai atdzist. | ||
| Bojāts pagriežamais slēdzis. | Apmeklējiet AL-KO servisa centru. | ||
| Motors darbojas ar pārtrau-kumiem. | Bojāts pagriežamais slēdzis. | Apmeklējiet AL-KO servisa centru. | |
| Motors izslēdzas. Ir izslēdzies | motora aizsardzības slēdzis. | Pagaidiet līdz motora aizsardzības slēdzis atkal ieslēdz ierīci. | |
| Netīri ventilācijas atvērumi. Iztiriet ierīci. | |||
| levērojami samazinās aku-mulatora ekspluatācijas il-gums. | Akumulators ilgstoši nav lie-tots un tas ir izlādējies. | Uzlādējiet akumulatoru. | |
| Akumulatora darbmūžs ir beidzies. | Nomainiet akumulatoru.Lietojiet tikai oriğinālās ražotāja daļas. | ||
| Akumulatora neuzlādējas. Akumulatora kontakti ir kļu-vuši netīri. | Notīriet akumulatora kontaktus ar sau-su drānu. Nepārvienojiet akumulatora kontaktus ar metāliskiem priekšme-tiem. | ||
| Akumulatoram vai lādētājam ir bojājums. | |||
| Akumulators ir pārāk karsts. | Laujiet akumulatoram atdzist. | ||
9 TRANSPORTĒŠANA
Pirms transportēšanas veiciet turpmāk uzskaitī-tās darbības:
- Izslēdziet ierīci.
- Iznemiet no ierīces akumulatoru.
- levietojiet, ievērojot instrukcijas, akumulatoru iepakojumā (skat. turpmāk tekstā).
NORĀDĪJUMS
Akumulatora nominālā energija ir lielāka par 100 Wh! Tāpēc ievērojiet turpmāk uzskaitītos drošības norādījumus!
Uz komplektā iekļauto litija-jonu akumulatoru at- tiecas bīstamo ierīču tiesību akti, bet to atļauts transportēt, ievērojot atvieglotus noteikumus:
Privātais lietotājs drīkst akumulatoru pārvadāt pa koplietošanas celjiem bez papildus ierobežojumiem, ja tas ir iepakots atbilstoši mazumtirdzniecības noteikumiem un transportēšana tiek veikta ar privātu transportlīdzekli.
Profesionāli lietotāji, kuri transportēšanu veic kopā ar savu galveno nodarbošanos (piem., piegādājot uz un no celtniecības objektiem vai demonstrācijām), arī var ievērot šos at-vieglojumus.
Abos iepriekš minētajos gadījumos obligāti jāveic darbības, lai novērstu satura izplūšanu. Citos gadījumos obligāti ievērojiet bīstamo ierīču tiesību aktu noteikumus! Neievērošanas gadījumā nosū-tītājam un, iespējams, arī pārvadātājam draud būtiski sodi.
Papildu norādījumi par pārvadāšanu un nosūtišanu
Litija jonu akumulatorus drīkst transportēt vai nosūtīt tikai tad, ja tiem nav bojājumu!
Akumulatoru transportēšanai izmantojiet tikai originālo kartona vai bīstamo preču transportēšanai piemērotu kasti (nav nepieciešama akumulatoriem, kuriem nominālā jauda nepārsniedz 100 Wh).
Uzstādiet akumulatora kontaktiem izolāciju, lai nepieļautu to īsslēgumu.
Nodrošiniet, lai akumulators iepakojumā nevarētu brīvi pārvietoties un tam nerastos bojājumi.
Pārliecinieties, vai transportēšanas vai nosū-tīšanas laikā (piem., ar kurjeru vai transportēšanas uzņēmumu) ir pareizs sūtījuma marķē-jums un dokumentācija.
■ lepriekš pajautājiet, vai transportēšana ar izvēlēto pakalpojumu sniedzēju ir iespējama un parādiet viņam savu sūtījumu.
Lai sagatavotu sūtījumu, mēs iesakām piesaistīt bīstamo preču speciālistu. levērojiet arī iespēja-mos papildus valsts normatīvos aktus.
10 GLABĀŠANA
Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval-kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.
10.1 lerīces glabāšana
Ja ierīci plānojat nelietot ilgāk par 2-3 mēnešiem, lai ierīcei nerastos bojājumi, tai ir jāveic turpmāk tekstā uzskaitītie darbi.
- Izslēdziet ierīci un izņemiet akumulatoru.
- Notīriet ierīci.
■ Visu ierīci un aprīkojuma detaļas noslaukiet ar tīrīšanai piemērotu drānu. Nelietojiet tīrīšanai benzīnu vai citus šķīdinātā-jus!
Izkratiet savākšanas maisu. Ar rokas su- ku iztīriet piekaltušu, iesūktu materiālu.
■ Ja savākšanas maiss ir mitrs, izžāvējiet to.
Iztīriet netīrumus no visiem ierīces atvē-rumiem un caurulēm.
- Glabājiet ierīci pēc iespējas sausākā vietā.
10.2 Akumulatora un lādēšanas ierīces glabāšana
BİSTAMI!
Sprādziena un ugunsgrēka risks!
Var iestāties cilvēku nāve vai cilvēki var gūt smagas traumas, ja akumulators eksplodēs, jo ticis uzglabāts atklātas liesmas vai karstuma avota priekšā.
Glabājiet akumulatoru vēsā un sau-sā vietā, taču nekad atklātas liesmas vai karstuma avota priekšā.
NORĀDĪJUMS
Uzlādējot akumulatoru, tas ir aizsargāts pret pārāk ilgu lādēšanu, jo lādētājam ir automātiskā uzlādes līmeņa identifikācijas funkcija un tāpēc akumulatoru var atstāt lādētājā, bet ne pastāvīgi.
■ Akumulatoru glabājiet sausā vietā, kur tas nevar sasalt, un noteiktajā glabāšanas tem-
peratūrā (skatiet akumulatora lietošanas instrukciju) un ar akumulatora uzlādes līmeni apm. 40 - 60%.
- Īssavienojuma riska dēļ neglabājiet akumulatoru blakus metāliskiem vai skābi saturošiem priekšmetiem.
Pēc apm. 6 mēnešu ilga glabāšanas perioda uzlādējiet akumulatoru apm. 2 stundas.
11 UTILIZĀCIJA
Norādes par Vācijas elektrisko un elektronisko ierīču likumu (ElektroG)
Nolietotas elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos, tās ir jānodod atsevišķā atkritumu savākšanas vai likvidēšanas vietā!
Lietotās baterijas un akumulatori, kas nav uzstādīti ierīcē, pirms nodošanas jāizņem! To utilizāciju regulē Likums “Par baterijām”.
Elektrisko un elektronisko ierīču īpašnieku vai lietotāju pienākums ir pēc to nolietošanas šīs ierīces atgriezt.
Gala lietotājs atbild par savu personīgo datu izdzēšanas no utilizējamās nolietotās ierīces!
Pārsvītrotā konteinera simbols nozīmē, ka elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos.
Elektriskās un elektroniskās ierīces šādās vietās iespējams nodot bez maksas:
publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);
Elektrisko ierīču pārdošanas vietās (fiziskās vai tiešsaistes), ja tirgotāja pienākums ir pieņemt šīs preces vai arī viņš to piedāvā brīvprātīgi.
Šie izteikumi attiecas tikai uz tām ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Direktīvas 2012/19/ES prasības. Valstīs, kas nav Eiropas Savienības sastāvā, var būt atšķirīgi noteikumi attiecībā uz nolietoto elektrisko un elektronisko ierīču utilizāciju.
Norādījumi par likumu „Par baterijām” (BattG)
Nolietotās baterijas un akumulatorus aizliegts izmest sadzīves atkritumos, tos ir jānodod atsevišķā atkritumu savākšanas vai likvidēšanas vietā!
Lai droši izņemtu baterijas vai akumulatorus no elektriskās ierīces un noskaidrotu informāciju par to tipu vai ķīmisko sistēmu, lūdzam ievērot turpmāk sniegtos datus lietošanas vai montāžas instrukcijā.
Bateriju un akumulatoru īpašnieku vai lietotāju pienākums ir pēc to nolietošanas šīs ierīces atgriezt. Atgriešana ir ierobežota līdz mājsaimniecībai atbilstošam daudzumam.
Lietotās baterijās var būt kaitīgas vielas vai smagie metāli, kas var radīt kaitējumu videi un veselības problēmas. Lietoto bateriju pārstrāde un tajās esošo resursu izmantošana sniedz būtisku lomu abos iepriekš minētajos gadījumos.
Pārsvītrotā konteinera simbols nozīmē, ka baterijas un akumulatorus aizliegts izmest sadzīves atkritumos.
Ja zem konteinera papildus ir doti simboli Hg, Cd vai Pb, tas nozīmē, ka:
Hg: baterijā ir vairāk nekā 0,0005 % dzīvsudraba
Cd: baterijā ir vairāk nekā 0,002 % kadmija
Pb: baterijā ir vairāk nekā 0,004 % svina
Baterijas un akumulatorus šādās vietās iespē-jams nodot bez maksas:
publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);
■ bateriju un akumulatoru pārdošanas vietās;
- ieriču nolietoto bateriju vienotās sistēmas atpakalpieņemšanas vietās;
ražotāja atpakalpieņemšanas vietās (ja tas nav vienotās atpakalpieņemšanas sistēmas dalībnieks).
Šie izteikumi attiecas tikai uz tiem akumulatoriem un baterijām, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Direktīvas 2006/66/EK prasības. Valstīs, kas atrodas ārpus Eiropas Savienības, var būt atšķirīgi noteikumi attiecībā uz nolietoto akumulatoru un bateriju utilizāciju.
12 KLIENTU APKALPOŠANAS DIENESTS/SERVISS
Jautājumu gadījumā par garantiju, remontu vai rezerves dalām sazinieties ar tuvāko AL-KO servisa centru. Informāciju par tiem meklējiet šādā vietnē:
lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil-guma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī-ce tika nopirkta.
Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:
■ ievērojat šo lietošanas instrukciju.
- ierīce tiek izmantota atbilstoši mērķim;
■ tiek izmantotas oriğinālās rezerves daļas.
Garantija zaudē savu spēku, ja:
■ tiek veikti patstāvīgi remontēšanas mēģinājumi;
■ tiek veikta patvalīga pārbūve;
- ierīce netiek lietota atbilstoši paredzētajam mērķim.
Garantija neattiecas uz:
krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;
- dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x) .
Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.
14 ORIGINĀLĀS ES/EK ATBILSTĪBAS DEKLARĀCIJAS TULKOJUMS
Ar šo mēs ar pilnu atbildību paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto ES direktīvu prasībām, ES drošības standartiem un produkta specifiskiem standartiem.
Produkts
| Akumulatora lapu pūtējs /sūcējs |
Sērijas numurs
| G2043012 |
Tips
| LBV 4090 |
Skañas jaudas līmenis
| EN ISO 3744 |
| izmērītais/garantētais |
| 99,5 dB(A)/102 dB(A) |
Ražotājs
Atbilstības novērtējums
| 2000/14/EK, V Pielikums |
Pilnvarotais pārstāvis par dokumentāciju
| Andreas Hedrich |
| Ichenhauser Str. 14 |
| D-89359 Kötz |
