BRUKSANVISNING 110iL HUSQVARNA

Tekniske data.... 49

Tilbehør....51

Overensstemmelseserklæring.... 52

Appendix 467

Indledning

Produktbeskrivelse

(Fig. 8) Frakobl batteriet før vedligeholdelse.

sikkerhedsadvarsler og instruktioner. Hvis man ignorerer advarsler og anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst.

Transport og opbevaring

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

INNHOLD

Innledning....53

Sikkerhet....54

Montering....60

Drift....60

Vedlikehold....62

Feilsøking....63

Transport, oppbevaring og avhending.... 64

Tekniske data....65

Tilbehør....66

Samsvarserklæring....67

Vedlegg 467

Innledning

Produktbeskrivelse

Husqvarna 110iL er en batteridrevet gresstrimmer/kantklipper med elektrisk motor.

Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

Bruksområder

Produktet brukes med et trimmerhode for å klippe gress. Ikke bruk produktet til andre oppgaver enn gresstrimming, gressrydding og kantklipping.

Merk: Nasjonale forskrifter kan sette grenser for bruken av produktet.

Produktoversikt

(Fig. 1)

1. Trimmerhode

2. Beskyttelse for skjæreutstyr

3. Riggrør

4. Riggrørkobling

5. Loophåndtak

6. Tastatur

7. Kraftutløsersperre

8. Kraftutlöser

9. Bruksanvisning

10. Strømledning

11. Strøm på- og varsellampe

12. Batterilader QC80

13. Start/stopp-knapp

14. Batteri

15. Batteriutløserknapper

16. Batteriindikatorknapp

17. Batteristatus

18. Advarselsindikator

19. Kombinasjonsverktøy

20. Plantevern

21. Kobling

22. Batterilader 40-C80

(Fig. 2) ADVARSEL: Dette produktet kan være farlig og føre til alvorlig personskade eller død for brukeren eller andre. Vær forsiktig, og bruk produktet riktig.

(Fig. 3) Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk.

(Fig. 4) Bruk øyevern.

(Fig. 6) Etikett for støyutslipp til omgivelsene i henhold til EU-direktiver og forskrifter (også inkludert lovgivning i New South Wales) og britiske direktiver og forskrifter. Du finner informasjon om støyutslipp på maskinetiketten og i kapittelet Tekniske data.

(Fig. 8) Koble fra batteriet før vedlikehold.

(Fig. 9) Produktet og produktemballasjen er ikke restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr.

(Fig. 10) Dette produktet samsvarer med gjeldende EU-direktiver.

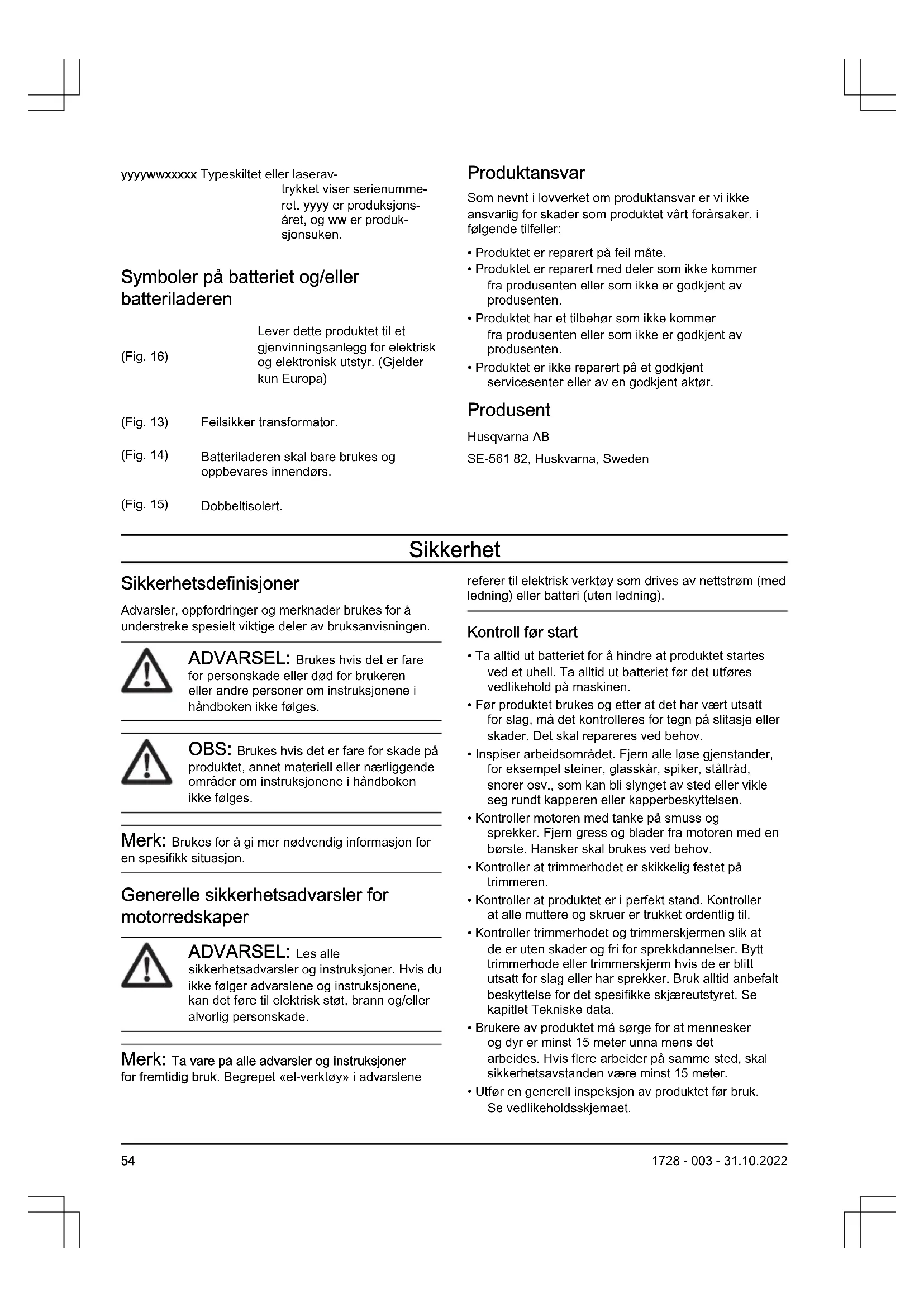

yyyyMMddxxxx Typeskiltet eller laserav-

trykket viser serienummeret. yyyy er produksjonsåret, og ww er produksjonsuken.

Symboler på batteriet og/eller batteriladeren

(Fig. 16)

Lever dette produktet til et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa)

(Fig. 13)

Feilsikker transformator.

(Fig. 14)

Batteriladeren skal bare brukes og oppbevares innendørs.

(Fig. 15)

Dobbeltisolert.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Produsent

Husqvarna AB

SE-561 82, Huskvarna, Sweden

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsadvarsler for motorredskaper

ADVARSEL: Les alle

sikkerhetsadvarsler og instruksjoner. Hvis du ikke følger advarslene og instruksjonene, kan det føre til elektrisk støt, brann og/eller alvorlig personskade.

Merk: Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «el-verktøy» i advarslene

referer til elektrisk verktøy som drives av nettstrøm (med ledning) eller batteri (uten ledning).

Kontroll før start

• Ta alltid ut batteriet for å hindre at produktet startes ved et uhell. Ta alltid ut batteriet før det utføres vedlikehold på maskinen.
• Før produktet brukes og etter at det har vært utsatt for slag, må det kontrolleres for tegn på slitasje eller skader. Det skal repareres ved behov.
• Inspiser arbeidsområdet. Fjern alle løse gjenstander, for eksempel steiner, glasskår, spiker, ståltråd, snorer osv., som kan bli slynget av sted eller vikle seg rundt kapperen eller kapperbeskyttelsen.
• Kontroller motoren med tanke på smuss og sprekker. Fjern gress og blader fra motoren med en børste. Hansker skal brukes ved behov.
• Kontroller at trimmerhodet er skikkelig festet på trimmeren.
• Kontroller at produktet er i perfekt stand. Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker. Bruk alltid anbefalt beskyttelse for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.
• Brukere av produktet må sørge for at mennesker og dyr er minst 15 meter unna mens det arbeides. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter.
• Utfør en generell inspeksjon av produktet før bruk. Se vedlikeholdsskjemaet.

- Bruken av denne maskinen kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning.

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.
• Bruk ikke el-verktøy i eksplosiv atmosfære, for eksempel der det finnes brennbare væsker, gasser eller støv. El-verktøy danner gnister som kan antenne støv eller gasser.
• Hold barn og andre tilskuere på avstand når elverktøyet er i bruk. Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

• Støpselet til elektroverktøyet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Adapterplugger må ikke brukes sammen med et jordet elektroverktøy. Når støpselet/pluggen ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Elektroverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i elektroverktøyet øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller trekke noe, eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenflokete ledninger øker faren for elektrisk støt.
• Når elektroverktøyet brukes utendørs, må det brukes en skjøteledning som er egnet for bruk utendørs. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis elektroverktøyet må brukes på et fuktig sted, bør det være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker elektroverktøyet. Ikke bruk et elektrisk verktøy hvis du er trett eller påvirket av narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i AV-stillingen før du kobler til strømforsyningen og/eller batteripakken, tar opp verktøyet eller bærer verktøyet. Hvis du bærer

verktøyet med en finger på bryteren eller med elektroverktøyet påslått, kan dette lett føre til ulykker.

• Fjern eventuelle justeringsnøkler før du slår på elektroverktøyet. En nøkkel som sitter på en roterende del av elektroverktøyet, kan føre til personskade.
• Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over elektroverktøyet i uventede situasjoner.
• Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.
• Selv om du har lang erfaring med bruk av elektroverktøy, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. En uforsiktig handling kan føre til alvorlig personskade i løpet av en brøkdel av et sekund.
• Vibrasjonsnivået under faktisk bruk av det motoriserte redskapet kan avvike fra den oppgitte totalverdien, avhengig av hvordan redskapet brukes. Brukeren må treffe sikkerhetstiltak for å beskytte seg, basert på et anslag av eksponeringen under de faktiske bruksforholdene (med hensyn til alle deler av operasjonssyklusen, for eksempel når verktøyet slås av og når det går på tomgang).

Bruk og vedlikehold av elektroverktøy

• Bruk ikke makt på elektroverktøyet. Bruk riktig elektroverktøy for arbeidet som skal utføres. Riktig elektroverktøy gjør jobben på en bedre og sikrere måte i den hastigheten det er konstruert for.
• Bruk ikke elektroverktøyet hvis bryteren ikke lar seg slå på og av. Elektroverktøy som ikke kan kontrolleres med bryteren, er farlig, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra elektroverktøyet, hvis den er avtakbar, før du foretar justeringer, skifter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet starter ved et uhell.
• Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. La ikke elektroverktøyet brukes av personer som ikke er kjent med elektroverktøyet eller disse instruksjonene. Elektroverktøy er farlige när de brukes av uerfarne brukere.
• Vedlikehold elektroverktøy og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdt elektroverktøy.
• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe

skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.

• Bruk elektroverktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre oppgaver enn dem de er laget for, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig.

Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.
• Produkter skal bare brukes med spesielt angitte batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.
• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130 °C (265 °F) kan føre til eksplosjon.
• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann.

Service

• La en kvalifisert tekniker/reparatør utføre service, og gjøre eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

Bruk alltid sunn fornuft

Det er umulig å dekke alle de tenkelige situasjonene som kan oppstå. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekspert før du fortsetter.

ADVARSEL: La aldri barn bruke eller oppholde seg i nærheten av maskinen. Siden maskinen er lett å starte, kan barn starte den hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må derfor kobles fra när maskinen ikke er under oppsyn.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ta alltid ut batteriet for å forhindre at produktet startes ved et uhell.
• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke bytt en del av produktet uten godkjenning fra produsenten. Bruk bare reservedeler som er godkjent av produsenten. Personskade eller dødsfall er mulige konsekvenser av feil vedlikehold.
• Kontroller produktet før bruk. Se Kontroll før start på side 54 og Før du bruker produktet på side 60. Ikke bruk et defekt produkt. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.
• Barn må holdes under oppsyn for å sikre at de ikke leker med produktet. Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det. Aldersgrensen for bruk kan være underlagt lokale bestemmelser.
• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet utilgjengelig for barn.
• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte modifikasjoner og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

- Ikke bruk produktet i dårlig vær, spesielt når det er fare for lyn og torden. Dette øker faren for å bli truffet av lynnedslag.

- Inspiser området grundig for dyreliv der maskinen skal brukes. Dyreliv kan bli skadet av maskinen under bruk.

- Kontroller området grundig der maskinen skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan føre til alvorlig skade.

- Før du bruker maskinen, må du alltid kontrollere visuelt for å se at kapperen og kapperenheten ikke er skadet. Skadede deler øker faren for personskade.

- Hold dekslene på plass. Dekslene må være i god stand og være riktig montert. Et deksel som er løst, skadet eller som ikke fungerer som det skal, kan føre til personskade.

- Sørg for at det ikke kommer rusk inn i kjøleluftinntaket. Blokkerte luftinntak og rusk kan føre til overoppheting eller brannfare.

- Bruk vernebriller og hørselsvern. Tilstrekkelig verneutstyr reduserer personskader.

- Bruk alltid sklisikkert og beskyttende fottøy når du bruker maskinen. Du må ikke være barbent eller bruke åpne sandaler når du bruker maskinen. Dette reduserer faren for skade på føttene fra kontakt med kutteren når den er i bevegelse.

- Ikke bruk maskinen over hoftehøyde. Dette bidrar til å hindre utilsiktet kontakt med kutteren, og gir bedre kontroll over maskinen i uventede situasjoner.

- Vær forsiktig når du bruker maskinen i vått gress. Gå, ikke løp. Dette reduserer faren for å skli og falle, som kan føre til personskade.

- Ikke bruk maskinen i svært bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.

- Når du arbeider i skråninger, må du alltid stå støtt, alltid arbeide på tvers av skråninger, aldri opp eller ned, og være svært forsiktig når du skifter retning. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.

• Hold alle deler av kroppen borte fra trimmerkniven eller trimmertråden i bevegelse. Ikke fjern materiale fra maskinen før den er koblet fra strømkilden. Trimmerkniven eller -tråden kan føre til alvorlig personskade när den er i bevegelse.
• Bær maskinen med maskinen slått av og på avstand fra kroppen. Riktig håndtering av maskinen reduserer sannsynligheten for utilsiktet kontakt med en trimmerkniv eller -tråd i bevegelse.
• Bruk bare reserve-skjærehoder og -trimmerkniver eller -tråder som er spesifisert av produsenten. Ikke bytt ut trimmerknivene eller -linjene med metalltråder eller -blader. Feil reservedeler kan føre til tap av kontroll, ødeleggelser og personskader.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk godkjent hørselsvern.

(Fig. 17)

- Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

(Fig. 18)

• Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret. (Fig. 19)
• Bruk vernestøvler med ståltå og sklisikre såler.

(Fig. 20)

• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, korte bukser eller sandaler. Ikke gå med bare føtter. Sett håret opp over skuldernivå.
• Ha førstehjelpsutstyr i nærheten.

(Fig. 21)

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se anvisninger under

overskriften Innledning på side 53 for å se hvor disse delene er plassert på ditt produkt.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service og/eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med defekt sikkerhetsutstyr. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Slik kontrollerer du tastaturet

1. Trykk på og hold inne start/stopp-knappen (A). (Fig. 22)

Kraftutløsersperren forhindrer at produktet startes ved et uhell. Når du trykker på kraftutløsersperren (A), utløses kraftutløseren (B). Når du slipper håndtaket, går kraftutløseren og kraftutløsersperren tilbake til utgangsposisjonene. (Fig. 23)

1. Kontroller at kraftutløseren er låst när kraftutløsersperren står i utgangsstillingen. (Fig. 24)

2. Skyv kraftutløseren, og kontroller at den går tilbake til utgangsstillingen når du slipper den. (Fig. 25)

3. Kontroller at kraftutløseren og kraftutløsersperren kan bevege seg fritt, og at returfjæren fungerer som den skal. (Fig. 26)

4. Start produktet. Se Slik starter du produktet på side 61.

5. Gi full gass.

6. Slipp kraftutløseren, og sjekk at skjæreutstyret stanser helt.

Slik kontrollerer du beskyttelsen for skjæreutstyret

ADVARSEL: Ikke bruk skjæreutstyr uten en godkjent og korrekt festet beskyttelse. Bruk alltid anbefalt beskyttelse for skjæreutstyr for det skjæreutstyret du bruker. Se Tekniske data på side 65. Hvis feil eller defekt beskyttelse for skjæreutstyr monteres, kan dette forårsake alvorlig personskade.

Beskyttelsen for skjæreutstyret stopper gjenstander som kastes ut i retning av brukeren. Den forhindrer også skader som kan oppstår hvis du berører skjæreutstyret.

1. Stopp motoren.
2. Utfør en visuell sjekk etter skader, for eksempel sprekker.
3. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.

Skjæreutstyr

Velg riktig skjæreutstyr, og utfør vedlikehold på skjæreutstyret for å

• oppnå maksimal skjærekapasitet
• forlenge levetiden til skjæreutstyret

ADVARSEL: Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se Tekniske data på side 65. Følg anvisningene for skjæreutstyret for å finne riktig måte å sette inn trimmertråd på og informasjon om valg av riktig trimmertråddiameter.

ADVARSEL: Defekt skjæreutstyr kan øke risikoen for ulykker.

ADVARSEL: Stans alltid motoren før du foretar noe som helst arbeid på skjæreutstyret. Skjæreutstyret fortsetter å rotere når du slipper gasshåndtaket. Kontroller at skjæreutstyret har stanset helt, og koble fra tennplugghetten før du begynner noe arbeid på det.

Trimmerhode

ADVARSEL: Pass alltid på at trimmertråden vikles hardt og jevnt rundt trommelen, slik at skadelige vibrasjoner forhindres.

(Fig. 27)

• Bruk bare anbefalte trimmerhoder og trimmertråder.
• Bruk bare anbefalt skjæreutstyr.
• En mindre maskin krever små trimmerhoder og omvendt.
• Trimmertrådens lengde er viktig. En lengre trimmertråd krever større motorstyrke enn en kort trimmertråd med samme diameter.
• Se etter at kniven som sitter på trimmerskjermen er intakt. Dette kutter trimmertråden til riktig lengde.
• Bløtlegg trimmertråden i vann i et par dager før bruk. Dette øker levetiden.

Batterisikkerhet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare batteriet i BLi-serien og 40-B-serien. Hvis du vil ha mer informasjon, kan du se Tekniske data på side 65. Batteriet er programvarekryptert.
• Bruk det oppladbare batteriet i BLi-serien og 40-B-serien som strømforsyning bare for de relaterte Husqvarna-produktene. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.
• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Ikke bruk ikke-oppladbare batterier.
• Ikke sett gjenstander inn i luftåpningene til batteriet.
• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke prøv å demontere eller ødelegge batteriet.
• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og såpe og oppsøke legehjelp. Unngå å gni hvis du får væske i øynene. Skyll øynene med vann i minst 15 minutter, og oppsøk legehjelp.
• Bruk batteriet i temperaturer mellom -10^ (14°F) og 40^ (114°F).
• Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du produktet, batteriet og batteriladeren på side 63.
• Ikke bruk et defekt eller skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.
• Oppbevar batteriet utilgjengelig for barn.

Sikker bruk av batteriladeren

ADVARSEL: Les de fölgende advarselsinstruksjonene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksjonene ikke følges.
• Ikke bruk andre ladere enn den som ble levert med produktet. Bruk bare QC80- og 40-C80-ladere når du lader utbyttbare batterier i BLi- og 40-B-serien.
• Ikke prøv å demontere batteriladeren.
• Ikke bruk en defekt eller skadet batterilader.
• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold alle ledninger og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem mellom objekter, for eksempel dører, gjerder eller lignende.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og som er beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.
• Bare bruk batteriladeren i temperaturer mellom 5 °C (41 °F) og 40 °C (104 °F). Bruk laderen i godt ventilerte, tørre og støvfrie omgivelser.
• Ikke sett gjenstander inn i luftåpningene til laderen.
• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.
• Bruk bare godkjente stikkontakter som ikke er skadet. Kontroller at ledningen til batteriladeren ikke er skadet. Hvis skjøteledninger brukes, må du passe på at skjøteledningene ikke er skadet.
• Ikke lad engangsbatterier i batteriladerne.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

- Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du

har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

- Bruk bare originalreservedeler.

Montering

Innledning

1. Sett trimmerdekslet mot motorhuset. (Fig. 28).
2. Sett inn bolten gjennom motorhuset og trimmerdekslet. (Fig. 29)
3. Trekk til bolten.

Slik monterer du trimmerhodet

1. Vri den utgående akselen rundt til hullet i medbringerhjulet stemmer overens med hullet i girhuset.
2. Sett låsepinnen inn i hullet slik at riggrøret läses.
3. Drei trimmerhodet med urviseren. (Fig. 30)

Slik monterer du loophåndtaket

1. Fest loophåndtaket til akselen. (Fig. 31)
2. Flytt avstandsstykket inn i sporet til loophåndtaket.
3. Monter skruen og knotten. Ikke trekk til for hardt.
4. Juster loophåndtaket for å finne riktig arbeidsstilling. Se Slik justerer du loophåndtaket på side 61.
5. Trekk til knotten.

1. Fest plantevernet i hullene på motorhuset.
2. Sørg for at plantevernet kan bevege seg fritt forover og bakover. (Fig. 36)

• Undersøk arbeidsområdet for å gjøre deg kjent med terrenget. Undersøk skråningen på bakken og hvorvidt det finnes hindringer som steiner, greiner og grøfter.
• Utfør en generell inspeksjon av produktet.
• Utfør sikkerhetskontrollene, vedlikeholdet og servicen som er angitt i denne bruksanvisningen.

• Kontroller motoren med tanke på smuss eller sprekker. Bruk en børste til å fjerne gress og løv fra motoren. Bruk hansker når det er nødvendig.

• Undersøk trimmerhodet og beskyttelsen for skjæreutstyret for skader eller sprekker. Bytt ut trimmerhodet og beskyttelsen for skjæreutstyret hvis de har blitt utsatt for slag, eller hvis de har sprekker.

• Kontroller at alle mutre og skruer er trukket til.
• Kontroller at alt av deksler, beskyttelser, håndtak og skjæreutstyr er riktig festet og ikke er skadet, før du starter produktet.

Batteri

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker batteriet. Les og forstå bruksanvisningen for batteriet og batteriladeren.

Batteriet og batteriladeren må oppbevares i riktig omgivelsestemperatur.

	Omgivelsestemperatur
Bruk av batteriet 5 °C–40	°C / 41 °F–104 °F
Lade batteriet 5 °C–40 °C	/ 41 °F–104 °F

Batteristatus

OBS: Hvis det er vanskelig å få batteriet inn batteriholderen, er dette fordi du prøver å sette det inn på feil måte. Dette kan skade produktet.

1. Trykk på og hold start/stopp-knappen inne til den grønne LED-lampen tennes. (Fig. 42)
2. Trykk på kraftutløsersperren og kraftutløseren. Skjæreutstyret begynner å rotere.

Slik justerer du loophåndtaket

1. Løsne knotten, og juster loophåndtaket til ønsket posisjon. (Fig. 43)

Funksjon for automatisk avslåing

Produktet har en avslåingsfunksjon som stopper produktet hvis produktet ikke brukes. Den grønne LED-lampen for start/stopp slukkes, og produktet stopper etter 180 sekunder.

Slik bruker du produktet

Slik trimmer du gress

1. Hold trimmerhodet like over bakken, og vipp det lett. Ikke skyv trimmertråden ned i gresset. (Fig. 44)
2. Reduser lengden på trimmerträden med 9–11 cm/3,5–4,3 tommer.

Slik klipper du gress

1. Sørg for at trimmertråden er parallell med bakken när du klipper gresset. (Fig. 45)
2. Ikke dytt trimmerhodet ned i bakken. Dette kan skade produktet.
3. Flytt produktet fra side til side när du klipper gresset. Bruk fullt turtall. (Fig. 46)

Slik samler du opp gresset

Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

1. Hold trimmerhodet og trimmertråden parallelt med og over bakken.
2. Gi full gass.
3. Beveg trimmerhodet fra side til side, og samle opp gresset.

ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig.

Med vri-og-kantklipp-knappen på produktet kan brukeren vri på trimmerhodet. Dette gjør det enklere å kantklippe langs fortau eller oppkjørsler.

(Fig. 47)

1. Skyv og hold inne knappen mens du vrir trimmerhodet 90 grader.

2. Slipp knappen for å låse trimmerhodet i vertikal stilling.

Slik klipper du plenkanten

1. Slipp kraftutløseren og kraftutløsersperren.
2. Trykk på start/stopp-knappen til den grønne LED-lampen slukkes.
3. Trykk på utløserknappene på batteriet, og ta batteriet ut av produktet. (Fig. 49)

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet. Se Vedlikehold på side 62 hvis du vil ha mer informasjon.

Vedlikehold Før bruk
Fjern gjenværende gress med en myk børste etter hver gangs bruk. Du må ikke bruke vann.	X
Kontroller at Auto-av-funksjonen slår av produktet etter 180 sekunder. X
Kontroller at ventilasjonshullene ikke er blokkert. Bruk en myk børste for å rengjøre hullene.(Fig. 50)	X
Rengjør de utvendige delene av produktet med en tørr klut. Du må ikke bruke vann. X
Kontroller at start/stopp-knappen fungerer som den skal, og at den ikke er skadet. X
Kontroller at kraftutløseren og kraftutløsersperren fungerer riktig med hensyn til sikkerhet.	X
Pass på at alle kontrollene fungerer og ikke er skadet. X
Hold håndtakene tørre, rene og frie for olje og fett. X
Kontroller at trimmerhodet ikke er skadet. Bytt det ut hvis den er skadet. X
Kontroller at trimmerskjermen ikke er skadet, og at den sitter godt fast på produktet. Bytt det ut hvis den er skadet.	X
Kontroller at plantevernet kan foldes sammen og gjøres fast i stillingene. X
Kontroller at utløserknappene på batteriet fungerer og låser batteriet i produktet. X
Kontroller at batteriladeren ikke er skadet, og at den fungerer som den skal. X
Kontroller at batteriet ikke er skadet. X
Kontroller at batteriet er ladet. X
Kontroller at batteriladeren ikke er skadet. X
Kontroller forbindelsene mellom batteriet og produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.	X

1. Kontroller batteriet for skader, for eksempel sprekker.
2. Kontroller batteriladeren for skader, for eksempel sprekker.
3. Kontroller at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.

Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.

2. Rengjør batteriet og batteriladeren med en tørr klut. Hold batterisporene rene.

3. Kontroller at terminalene på batteriet og batteriladeren er rene før batteriet settes i batteriladeren eller produktet.

Slik undersøker og skifter du trimmerhodet

1. Kontroller trimmerhodet for skader og sprekker.
2. Dra ut trådførerenheten for trimmerträden.
3. Ta av trimmerhodet. (Fig. 51)
4. Bytt ut trimmerhodet.
5. Monter trimmerhodet. Se Slik monterer du trimmerhodet på side 60.

Feilsøking

Tastatur

Problem Mulige feil Mulige løsninger
LED-lampen blinker kontinuerlig. Lavspenning Lad batteriet.
Produktet starter ikke. Trykk på kraftutløseren og startknappen samtidig.		Slipp kraftutløseren, og stans produktet.
LED-lampen blinker 3 ganger igjen og igjen.	Overstrøm.	Slipp kraftutløseren, og start produktet på nytt.
LED-lampen blinker 5 ganger igjen og igjen.	Temperaturavvik	La produktet avkjøles.
LED-lampen blinker 7 ganger igjen og igjen.	Logisk feil.	Slipp kraftutløseren, og start produktet på nytt.

Batteri

LED-display Mulige feil Mulig handling
Den grønne LED-lampen blinker. Lav batterispenning Lad batteriet.
LED-feillampen blinker. Temperaturavvik Bruk batteriet i temperaturer	mellom -10°C(14°F) og 40°C (104°F).
	For sterk spenning Kontroller at nettspenningen samsvarer medden som er angitt på typeskiltet på produktet.
LED-feillampen er tent. For stor forskjell mellom cellene(1 V).	Snakk med serviceforhandleren din.

Batterilader

Problem	Mulige feil Mulig løsning
Ladelampen lyser rødt. Permanent feil med batteriladeren.		Ta kontakt med forhandleren din.
Ladelampen blinker grønt.	Temperaturavvik – Batteriet er for kaldt eller for varmt for bruk eller lading.	La batteriet avkjøles, eller varm det opp. Når batteriet har riktig temperatur, kan det brukes eller lades igjen. Bruk batteriladeren i omgivelsestemperaturer på mellom 5 °C (41 °F) og 40 °C (104 °F).
Ladelampen blinker rødt. Defekt batteri. Ta kontakt med forhandleren din.

Transport, oppbevaring og avhending

Transport og oppbevaring

• De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.
• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.
• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.
• Bruk tape på åpne kontakter när du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.
• Fjern batteriet ved lagring og transport.
• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.
• Batteriet må ikke oppbevares på steder der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.

• Oppbevar batteriet i temperaturer mellom 5 °C (41 °F) og 25 °C (77 °F) og unna direkte sollys.

• Oppbevar batteriladeren i temperaturer mellom 5 °C (41 °F) og 45 °C (113 °F) og unna direkte sollys.

• Bruk batteriladeren bare i temperaturer mellom 5 °C (41 °F) og 40 °C (104 °F).
• Lad opp batteriet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar batteriladeren på et sted som er lukket og tørt.
• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.
• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.
• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.
• Fest produktet på en sikker måte under transport.

Kassering av batteri, batterilader og produktet

Symbolene på produktet eller produktemballasjen angir at dette produktet ikke skal håndteres som restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og

elektronisk utstyr. Dette bidrar til å forhindre miljøskader og personskader.

Ta kontakt med lokale myndigheter, det lokale renovasjonsvesenet eller forhandleren hvis du ønsker mer informasjon om hvordan produktet ditt skal gjenvinnes.

Tekniske data

Tekniske data

	110iL
Motor
Motortype PMDC
Turtall på utgående aksel, o/min 6500
Klippebredde, mm 300
Vekt
Vekt uten batteri, kg 3,2
Støyutslipp ^10
Lydeffektnivå, målt dB (A) for gresstrimmer 84,7
Lydeffektnivå, målt dB (A) for kantklipper 87,6
Lydeffektnivå, garantert L_WAdB (A) 92
Lydnivåer ^11
Ekvivalent lydtrykknivå ved brukerens øre, målt i henhold til EN ISO 50636-2-91, dB(A) for gresstrimmer:	73,4
Ekvivalent lydtrykknivå ved brukerens øre, målt i henhold til EN ISO 50636-2-91, dB(A) for kantklipper:	72,9
Vibrasjonsnivåer ^12
Vibrasjonsnivåer i håndtak, målt i henhold til EN50636-2-91, m/s ^2	1,365 / 1,051
Utstyrt med trimmerhode (original), foran/bak for gresstrimmer.
Vibrasjonsnivåer i håndtak, målt i henhold til EN50636-2-91, m/s ^2	0,873/0,789
Utstyrt med trimmerhode (original), foran/bak for kantklipper.

Godkjente batterier til produktet

Batteri BLi10 40-B70
Type Litium-ion Litium-ion
Batterikapasitet, Ah Se etiketten for batterika-pasitet		Se etiketten for batterika-pasitet	Se etiketten for batterika-pasitet
Nominell spenning, V 36 36,5 36
Vekt, lb/kg 0,7 0,7 0,8

Godkjente batteriladere til produktet

Batterilader	QC80 40-C80
Nettspenning, V 100–240 100–240
Frekvens, Hz 50-60 50-60
Effekt, W 100 72
Utgangsspenning, V DC Ampere, A	36/2	43/1,6

Tilbehør

Godkjent tilbehør

Godkjent tilbehør	Type		Beskyttelse for skjæreutstyr, Art.nr.
Trimmerhode A15B M5 (∅ 1,6 mm	tråd)	534 98 40-01

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet gresstrimmer / kantklipper
Merke Husqvarna
Type/modell 110iL
ID Serienumre datert 2022 og senere

Direktiv/regulering Beskrivelse

2006/42/EC «angående maskiner»

2014/30/EU «om elektromagnetisk kompatibilitet»

2000/14/EC «angående utslipp av støy til omgivelsene»

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015.

Kontrollorgan: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany Har bekreftet samsvar med rådsdirektivet 2000/14/EF, prosedyre for overensstemmelsesvurdering: Vedlegg VI.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 65

Huskvarna, 2022-07-05

Claes Losdal, FoU-leder, Husqvarna AB Ansvarlig for teknisk dokumentasjon

Sisällys

Johdanto....68

Turvallisuus....69

Asentaminen....75

Käyttö....75

Huolto....77

Vianmääritys....78
