KULLANIM KILAVUZU 110iL HUSQVARNA

• Huskvarna, 2022-07-05 Клаес Лосдал (Claes Losdal), директор отдела разработок, Husqvarna AB Ответственный за техническую документацию 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение OB02_04, телефон горячей линии 8-800-200-1689 432 1728 - 003 - 31.10.2022İçindekiler Giriş p. 433

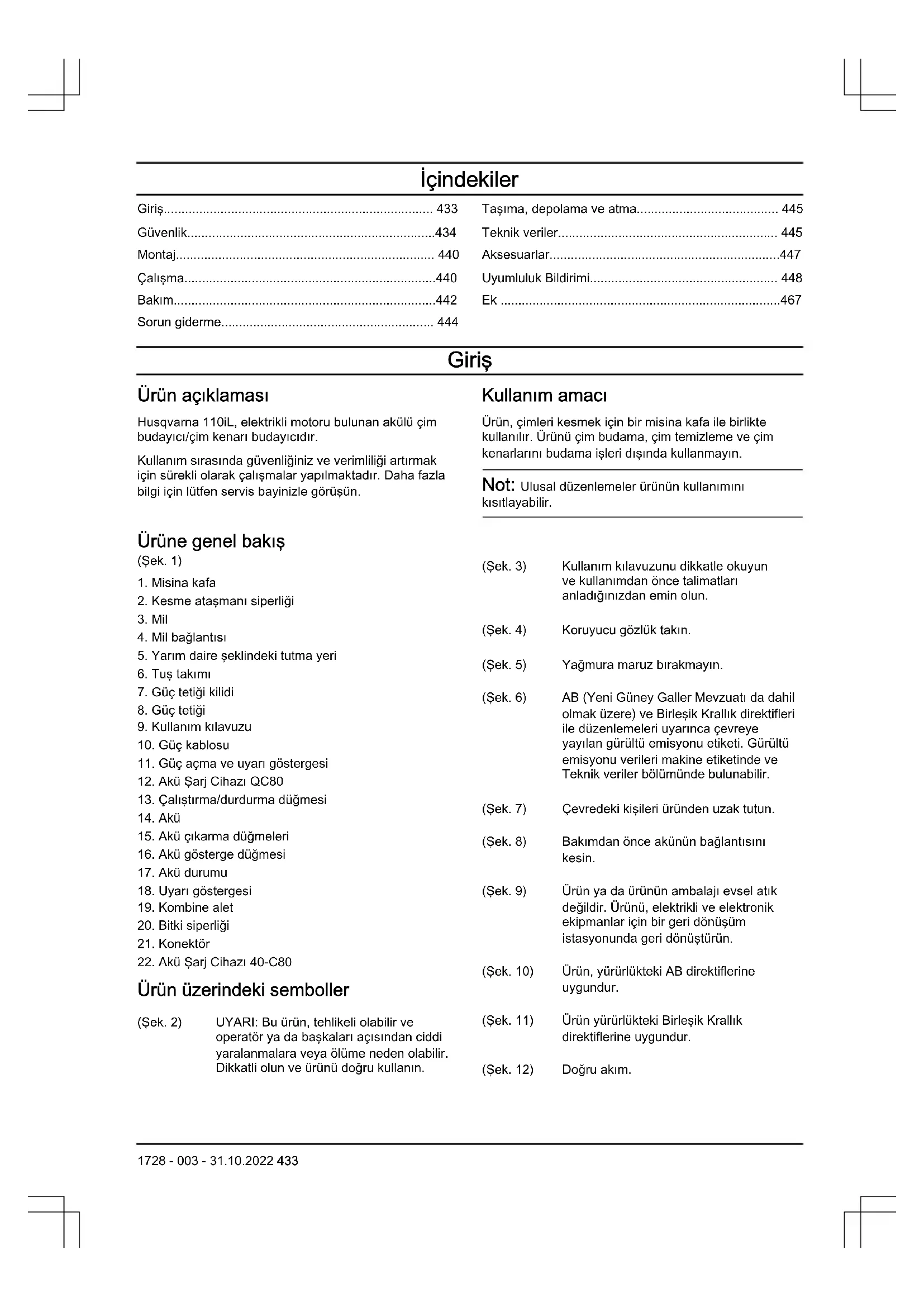

• Güvenlik p. 434
• Montaj p. 440
• Çalışma p. 440
• Bakım p. 442
• Sorun giderme p. 444
• Taşıma, depolama ve atma p. 445
• Teknik veriler p. 445
• Aksesuarlar p. 447
• Uyumluluk Bildirimi p. 448
• Ek Giriş Ürün açıklaması Husqvarna 110iL, elektrikli motoru bulunan akülü çim budayıcı/çim kenarı budayıcıdır. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürün, çimleri kesmek için bir misina kafa ile birlikte kullanılır. Ürünü çim budama, çim temizleme ve çim kenarlarını budama işleri dışında kullanmayın. Not: Ulusal düzenlemeler ürünün kullanımını kısıtlayabilir. Ürüne genel bakış (Şek. 1) p. 467

2. Kesme ataşmanı siperliği

5. Yarım daire şeklindeki tutma yeri

7. Güç tetiği kilidi

9. Kullanım kılavuzu

11. Güç açma ve uyarı göstergesi

12. Akü Şarj Cihazı QC80

13. Çalıştırma/durdurma düğmesi

15. Akü çıkarma düğmeleri

16. Akü gösterge düğmesi

18. Uyarı göstergesi

22. Akü Şarj Cihazı 40-C80

Ürün üzerindeki semboller (Şek. 2) UYARI: Bu ürün, tehlikeli olabilir ve operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Dikkatli olun ve ürünü doğru kullanın. (Şek. 3) Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 4) Koruyucu gözlük takın. (Şek. 5) Yağmura maruz bırakmayın. (Şek. 6) AB (Yeni Güney Galler Mevzuatı da dahil olmak üzere) ve Birleşik Krallık direktifleri ile düzenlemeleri uyarınca çevreye yayılan gürültü emisyonu etiketi. Gürültü emisyonu verileri makine etiketinde ve Teknik veriler bölümünde bulunabilir. (Şek. 7) Çevredeki kişileri üründen uzak tutun. (Şek. 8) Bakımdan önce akünün bağlantısını kesin. (Şek. 9) Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. (Şek. 10) Ürün, yürürlükteki AB direktiflerine uygundur. (Şek. 11) Ürün yürürlükteki Birleşik Krallık direktiflerine uygundur. (Şek. 12) Doğru akım. 1728 - 003 - 31.10.2022 433yyyyhhxxxxx Nominal değerler plakası veya lazer baskı, seri nu- marasını gösterir. yyyy üre- tim yılı, hh ise üretim hafta- sıdır. Akü ve/veya akü şarj cihazı üzerindeki semboller (Şek. 16) Bu ürünü, elektrikli ve elektro- nik ekipmanlar için bir geri dö- nüşüm istasyonunda geri dö- nüştürün. (Sadece Avrupa için geçerlidir) (Şek. 13) Arıza emniyetli dönüştürücü. (Şek. 14) Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın. (Şek. 15) Çift yalıtım. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Üretici Husqvarna AB SE-561 82, Huskvarna, Sweden Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel elektrikli alet güvenlik uyarıları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Not: Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. Çalıştırmadan önce kontrol edin

• Ürünün kazara çalışmasını önlemek için mutlaka aküyü çıkarın. Ürünün üzerinde yapılacak her türlü bakımdan önce mutlaka aküyü çıkarın.

• Ürünü kullanmadan önce ve herhangi bir darbe sonrasında, yıpranma veya hasar bakımından kontrol edin ve gereken şekilde onarın.

• Çalışma alanını inceleyin. Taş, kırık cam, çivi, çelik tel, ip vb. fırlayabilecek veya kesiciye ya da kesici siperliğine dolaşabilecek tüm sabit olmayan nesneleri kaldırın.

• Motorda kir veya çatlak olup olmadığını kontrol edin. Bir fırça kullanarak motordaki çim ve yaprakları temizleyin. Gerektiğinde eldiven takılmalıdır.

• Misina kafanın budayıcıya tam olarak bağlanmış olduğunu kontrol edin.

• Ürünün mükemmel çalışır durumda olup olmadığını kontrol edin. Tüm somunların ve vidaların sıkı olup olmadığını kontrol edin.

• Misina kafanın ve biçme siperliğinin hasarsız ve sağlam olduğunu kontrol edin. Darbe almış veya çatlamışsa misina kafayı veya biçme siperliğini değiştirin. Daima, kullandığınız kesme ataşmanı için önerilen siperliği kullanın. Teknik verilere ilişkin bölüme bakın.

• Ürünün operatörü, çalışma sırasında 15 metre yakınında insan veya hayvan bulunmadığından emin olmalıdır. Aynı çalışma alanında birkaç operatör çalıştığında güvenli mesafe en az 15 metre olmalıdır.

• Kullanmadan önce ürünü genel olarak kontrol edin. Bakım takvimini inceleyin.

• Kullanım ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun.

1728 - 003 - 31.10.2022Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletlerle herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar, elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda çalıştırırken dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik şoku riskini azaltır. Kişisel güvenlik

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu araçlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• Makinenin kendiliğinden çalışmasını önleyin. Güç kaynağına ve/veya akü grubuna bağlamadan, aracı kaldırmadan veya taşımadan önce anahtarın KAPALI konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı ve kıyafetinizi hareketli parçalardan uzakta tutun. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir.

• Aletleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip alet güvenlik ilkelerini görmezden gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir anda ciddi yaralanmalara neden olabilir.

• Elektrikli aletin kullanımı sırasında meydana gelen titreşim emisyonu, aletin kullanıldığı şekle bağlı olarak belirtilen toplam değerden farklılık gösterebilir. Operatörler, gerçek kullanım koşullarını ve ortamlarını dikkate alarak kendilerini koruyacak doğru önlemleri belirlemelidir (aletin kapalı kaldığı ve rölantide çalıştığı zamanlar gibi çalışma zamanlarıyla ilgili tüm hususlar dikkate alınmalıdır). Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri depolamadan önce elektrikli aletin fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin ve aksesuarların bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya takılması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır. 1728 - 003 - 31.10.2022 435• Elektrikli alet, aksesuarlar, araç parçaları vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrol edilmesine imkan tanımaz. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Ürünleri yalnızca özel olarak belirlenmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya değiştirilmiş bir akü grubu veya alet kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik davranışlar sergileyebilir.

• Akü grubunu veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C/265°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.

• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir. Her zaman sağduyulu hareket edin Karşılaşabileceğiniz tüm olası durumları incelemek mümkün değildir. Her zaman dikkat gösterin ve sağduyunuzu kullanın. Kontrol edemeyeceğinizi düşündüğünüz tüm durumlardan kaçının. Bu talimatları okuduktan sonra çalıştırma prosedürleri konusunda hala emin olmadığınız noktalar varsa devam etmeden önce bir uzmana danışmalısınız. UYARI: Çocukların makineyi kullanmasına veya yakınında bulunmasına kesinlikle izin vermeyin. Makinenin çalıştırılması kolay olduğundan, tam gözetim altında tutulmadıklarında makineyi çalıştırabilirler. Bu da ciddi yaralanma riski doğurur. Bu nedenle, makine yakın gözetim altında olmadığında pil çıkarılmalıdır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürününün kazara çalışmasını önlemek için aküyü çıkarın.

• Bu ürün, dikkatli olmamanız ya da ürünü doğru kullanmamanız halinde tehlikeli bir alettir. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Kullanmadan önce ürünü kontrol edin. Bkz. Çalıştırmadan önce kontrol edin sayfada: 434

Ürünü çalıştırmadan önce sayfada: 440 . Arızalı ürünü kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri, bakım ve servis talimatlarını uygulayın.

• Çocuklar, ürünle oynamadıklarından emin olmak için gözetim altında tutulmalıdır. Çocukların veya ürünün ve/veya akünün kullanımı konusunda eğitilmemiş diğer kişilerin ürünü kullanmasına veya üründe servis işlemleri yapmasına kesinlikle izin vermeyin. Ulusal yasalarda kullanıcı yaşı konusunda bir düzenleme olabilir.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü çocukların erişemeyeceği yerlerde saklayın.

• Üreticinin izni alınmadan ürün tasarımında hiçbir şekilde değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanın. Onaylanmayan değişiklikler ve/ veya aksesuarlar, operatörler ve başka kişilerin ciddi şekilde yaralanmasına veya ölümüne yol açabilir. Not: Kullanım, Ulusal veya Yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun. 436 1728 - 003 - 31.10.2022Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Makineyi kötü hava koşullarında; özellikle de yıldırım düşmesi riski olduğu durumlarda kullanmayın. Bu, bir yıldırım tarafından çarpılma riskini azaltır.

• Makinenin kullanılacağı alandaki doğal hayatı dikkatlice inceleyin. Çalışma sırasında doğal hayat, makine nedeniyle zarar görebilir.

• Makinenin kullanılacağı alanı dikkatlice kontrol edin; tüm taşları, dal parçalarını, telleri, kemikleri ve diğer yabancı nesneleri kaldırın. Fırlayan nesneler yaralanmalara neden olabilir.

• Makineyi kullanmadan önce daima kesicinin ve kesici tertibatının hasarlı olup olmadığını gözle kontrol edin. Hasarlı parçalar yaralanma riskini artırır.

• Siperlikleri yerinde tutun. Siperlikler çalışır durumda olmalı ve düzgün şekilde monte edilmelidir. Gevşek, hasarlı veya düzgün çalışmayan bir siperlik, yaralanmalara neden olabilir.

• Tüm soğutma havası girişlerinde döküntü olmadığından emin olun. Tıkalı hava girişleri ve döküntüler aşırı ısınmaya veya yangın riskine neden olabilir.

• Koruyucu gözlük ve koruyucu kulaklık takın. Uygun koruyucu ekipman, yaralanma riskini azaltır.

• Makineyi çalıştırırken her zaman kaymayan ve koruyucu ayakkabı giyin. Makineyi çıplak ayakla veya açık sandalet giyerek çalıştırmayın. Bu, ayakların hareketli kesiciyle temas etmesiyle oluşabilecek yaralanma olasılığını azaltır.

• Makineyi çalıştırırken her zaman operatörün bacaklarını kaplayan pantolon gibi kıyafetler giyin. Hareketli kesici veya misinayla temas yaralanmalara neden olabilir.

• Makineyi kullanırken çevredeki kişileri uzak tutun. Fırlayan döküntüler ciddi kişisel yaralanmalara neden olabilir.

• Makineyi bel yüksekliğinin üzerinde çalıştırmayın. Bu sayede, istenmeyen kesici teması önlenebilir ve beklenmedik durumlarda makine daha iyi kontrol edilebilir.

• Makineyi ıslak çimde kullanırken dikkatli olun. Yürüyün, asla koşmayın. Bu, yaralanmaya neden olabilecek kayma ve düşme riskini azaltır.

• Makineyi aşırı dik eğimlerde kullanmayın. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

• Eğimli yerlerde çalışırken her zaman yere sağlam basın, makineyi eğimli yüzeye paralel kullanın, asla yukarı veya aşağı doğru kullanmayın ve yön değiştirirken çok dikkatli olun. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

Tüm güç kablolarını ve kabloları kesme alanından uzak tutun. Güç kabloları veya kablolar, çitlerin veya çalıların arasına gizlenebilir ve misina veya kesici tarafından yanlışlıkla kesilebilir veya hasar görebilir.

• Tüm vücudunuzu hareketli kesiciden veya misinadan uzak tutun. Güç kaynağı ile bağlantısı kesilene kadar makineden malzeme temizlemeyin. Hareketli kesici veya misina ciddi yaralanmalara neden olabilir.

• Makineyi, kapalı şekilde ve vücudunuzdan uzak tutarak taşıyın. Makinenin doğru şekilde kullanılması, hareketli kesici veya misinayla kazara temas etme riskini azaltır.

• Yalnızca üretici tarafından belirtilen yedek kesme kafaları ve kesiciler veya misinalar kullanın. Kesicileri veya misinaları metal tel veya bıçaklarla değiştirmeyin. Yanlış yedek parçalar kontrol kaybına, kırılmaya ve yaralanmaya neden olabilir. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Onaylanmış kulak koruma ekipmanı kullanın. (Şek. 17)

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlüğü ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır. (Şek. 18)

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın. (Şek. 19)

• Çelik burunlu ve kaymaz tabanlı koruyucu bot kullanın. (Şek. 20)

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın, kısa pantolon veya sandalet kullanmayın. Çıplak ayakla kullanmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

• İlk yardım ekipmanını yakında bulundurun. (Şek. 21) 1728 - 003 - 31.10.2022 437Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. Bu bölümde ürünün güvenlik özellikleri, amacı ve ürünün düzgün çalışması için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Bu parçaların ürününüzün neresinde bulunduğunu görmek için Giriş sayfada: 433 başlığı altındaki talimatları okuyun. Bakım doğru olarak yapılmazsa ve servis ve/veya onarım işlemleri profesyonel olarak uygulanmazsa ürünün kullanım ömrü azalabilir ve kaza riski artabilir. Daha fazla bilgiye ihtiyacınız olursa lütfen en yakın servis bayisiyle iletişime geçin. UYARI: Güvenlik bileşenleri kusurlu olan bir ürünü asla kullanmayın. Ürünün güvenlik donanımı bu bölümde açıklandığı gibi kontrol edilmeli ve bakıma alınmalıdır. Ürününüz bu kontrollerden herhangi birini geçemezse onarım için servis noktanızla iletişime geçin. DİKKAT: Makinenin servis ve tamir işlemlerinin tümü özel eğitim gerektirir. Bu durum özellikle makinenin güvenlik donanımı için geçerlidir. Eğer makineniz aşağıda açıklanan kontrollerden herhangi birinde arıza verirse servis noktasıyla iletişime geçin. Herhangi bir ürünümüzü satın aldığınızda profesyonel tamir ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Makinenizi satan bayii yetkili satıcı değilse size en yakın servis noktasının adresini sorun. Tuş takımını kontrol etme

1. Çalıştırma/durdurma düğmesini (A) basılı tutun.

(Şek. 22) a) LED (B) yandığında ürün açılır. b) LED (B) söndüğünde ürün kapanır.

2. LED (B) yanıp sönüyorsa

Tuş takımı sayfada: 444 kısmına bakın. Güç tetiği kilidini kontrol etme Güç tetiği kilidi, kazara çalışmayı önler. Güç tetiği kilidine (A) bastığınızda güç tetiği (B) serbest kalır. Tutma yerini bıraktığınızda güç tetiği ve güç tetiği kilidi geri hareket ederek ilk konumlarına geri döner. (Şek. 23)

1. Güç tetiği kilidi ilk konumundayken güç tetiğinin kilitli

olduğundan emin olun. (Şek. 24)

2. Güç tetiğine basın ve tetiği serbest bıraktığınızda ilk

konumuna geri döndüğünden emin olun. (Şek. 25)

3. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket

ettiğinden ve dönüş yayının düzgün çalıştığından emin olun. (Şek. 26)

4. Ürünü çalıştırın. Bkz.

Ürünü çalıştırma sayfada: 441

5. Tam güç uygulayın.

6. Güç tetiğini serbest bırakın ve kesme donanımının

tamamen durduğundan emin olun. Kesme donanımı siperliğini kontrol etme UYARI: Kesme donanımını onaylı ve doğru takılmış bir kesme donanımı siperliği olmadan kullanmayın. Kullandığınız kesme donanımı için daima tavsiye edilen kesme donanımı siperliğini kullanın; bkz. Teknik veriler sayfada: 445 . Hatalı veya arızalı kesme donanımı siperliği takılması ciddi yaralanmaya neden olabilir. Kesme donanımı siperliği, operatöre doğru fırlayan nesneleri engeller. Kesme donanımı siperliği, kesme donanımına dokunduğunuzda oluşabilecek yaralanmaları da önler.

2. Çatlama gibi herhangi bir hasar olup olmadığını

gözünüzle kontrol edin.

3. Hasar görmesi durumunda kesme ataşmanı

siperliğini değiştirin. Kesme donanımı Doğru kesme donanımını seçerek ve kesme donanımında bakım yaparak:

• Maksimum kesme performansı elde edin.

• Kesme donanımının ömrünü uzatın. UYARI: Kesme donanımlarını yalnızca önerdiğimiz siperliklerle kullanın! Bkz. Teknik veriler sayfada: 445 . Misinayı doğru şekilde yükleme yöntemini ve doğru misina çapını bulmak için kesme donanımı talimatlarına bakın. UYARI: Arızalı bir kesme donanımı kaza riskini artırabilir. UYARI: Kesme donanımı üzerinde bir işlem yapmadan önce her zaman motoru durdurun. Motor, gaz serbest bırakıldıktan sonra da dönmeye devam eder. Üzerinde çalışmaya başlamadan önce kesme donanımının tamamen durduğundan emin olun ve buji kapağının bağlantısını kesin. 438 1728 - 003 - 31.10.2022Misina kafa UYARI: Zararlı titreşimi önlemek amacıyla misinanın tamburun etrafına sıkıca ve düzgün şekilde sarıldığından mutlaka emin olun. (Şek. 27)

• Yalnızca tavsiye edilen misina kafalarını ve misinaları kullanın.

• Yalnızca önerilen kesme donanımlarını kullanın.

• Küçük makineler küçük misina kafalar gerektirir; büyük makineler ise büyük misina kafalar gerektirir.

• Misinanın uzunluğu önemlidir. Uzun misinalar, aynı çapta daha kısa misinalardan daha fazla motor gücü gerektirir.

• Biçme koruyucusu üzerindeki kesicinin sağlam olduğundan emin olun. Bu kesici, misinayı doğru uzunlukta kesmeye yarar.

• Kullanım ömrünü uzatmak için misinayı kullanmadan önce birkaç gün boyunca suda bekletin. Akü güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca BLi serisi ve 40-B serisi akü kullanın. Ayrıntılar için bkz. Teknik veriler sayfada: 445 . Akü, yazılım şifresine sahiptir.

• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca şarj edilebilir BLi serisi ve 40-B serisi aküleri kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

• Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

• Şarj edilebilir olmayan akü kullanmayın.

• Akünün hava deliklerine herhangi bir nesne koymayın.

• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.

• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bol su ve sabunla yıkayın, tıbbi yardım alın. Sıvı gözünüze kaçarsa ovmayın ancak gözlerinizi suyla en az 15 dakika yıkayın ve tıbbi yardım alın.

• Aküyü -10°C (14°F) ile 40°C (114°F) arasındaki sıcaklıklarda kullanın.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Ürünü, aküyü ve akü şarj cihazını temizleme sayfada: 443

• Hatalı veya hasarlı aküleri kullanmayın.

• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.

• Aküyü çocuklardan uzakta tutun. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik talimatlarına uyulmaması durumunda elektrik çarpması veya kısa devre riski vardır.

• Ürününüz için verilenden başka akü şarj cihazı kullanmayın. BLi serisi ve 40-B serisi yedek aküleri şarj ederken yalnızca QC80 ve 40-C80 şarj cihazlarını kullanın.

• Akü şarj cihazını parçalarına ayırmaya çalışmayın.

• Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

• Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Kablonun kapı, çit veya benzeri yerlere takılmadığından emin olun.

• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üstünün kapalı olmadığından emin olun. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir yerde şarj edin. Aküyü dış mekanda şarj etmeyin. Aküyü ıslak koşullarda şarj etmeyin.

• Akü şarj cihazını yalnızca 5°C (41°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın. Şarj cihazını iyi hava akışı olan kuru ve tozsuz bir ortamda kullanın.

• Akü şarj cihazının soğutma deliklerine herhangi bir nesne koymayın.

• Akü şarj cihazında kısa devre oluşabileceği için şarj cihazının terminallerini metal nesnelere bağlamayın.

• Hasarlı olmayan onaylı duvar prizlerini kullanın. Akü şarj cihazı kablosunun hasarlı olmadığından emin olun. Uzatma kabloları kullanılıyorsa uzatma kablolarının hasarlı olmadığından emin olun.

• Şarj edilemeyen aküleri akü şarj cihazlarında şarj etmeyin. Bakım için güvenlik talimatları UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun. 1728 - 003 - 31.10.2022 439• Bakım ve diğer kontrolleri gerçekleştirmeden veya ürünü monte etmeden önce aküyü çıkarın.

• Operatör, yalnızca kullanım kılavuzunda gösterilen bakım ve servis işlemlerini uygulamalıdır. Daha geniş çaplı bakım ve servis için servis bayinizle iletişime geçin.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Güçlü deterjanlar plastiğe zarar verebilir.

• Bakım yapmamanız ürünün kullanım ömrünü azaltır ve kaza riskini artırır.

• Ürünün güvenlik araçları başta olmak üzere tüm servis ve onarım işlemleri için özel eğitim gerekir. Bakım yaptıktan sonra bu kullanım kılavuzundaki tüm kontroller onaylanmazsa servis bayinizle iletişime geçin. Ürününüz için profesyonel onarım ve servis hizmetinin mevcut olduğunu garanti ederiz.

• Sadece orijinal yedek parça kullanın. Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlayın. Kesici siperliğinin takılması

1. Kesici siperliğini motor muhafazasına yerleştirin.

2. Cıvatayı motor muhafazasından ve kesici

siperliğinden geçirerek takın. (Şek. 29)

Misina kafayı monte etme

1. Çalıştırma diskindeki delik, dişli kovanındaki delikle

hizalanıncaya kadar çıkış milini döndürün.

2. Mili kilitlemek için kilit pimini deliğe takın.

3. Misina kafayı saat yönünde döndürün. (Şek. 30)

Yarım daire şeklindeki tutma yerini monte etme

1. Yarım daire şeklindeki tutma yerini mile takın. (Şek.

2. Ara parçayı yarım daire şeklindeki tutma yerinde

bulunan yuvaya yerleştirin.

3. Vidayı ve düğmeyi takın. Çok fazla sıkmayın.

4. Yarım daire şeklindeki tutma yerini uygun konuma

getirin. Doğru bıçak tipi için Yarım daire şeklindeki tutma yerini ayarlama sayfada: 442

İki parçalı mili monte etme

1. Mil üzerindeki üçgen sembolü (A), mil

kavramasındaki üçgen sembolle (B) hizalayın. (Şek. 32)

2. Mili, mil kavramasına (C) itin. (Şek. 33)

3. Mil kavraması manşonunu (D) mil kavramasına (C)

hareket ettirin. (Şek. 34)

4. Mil kavraması manşonunu döndürün ve tamamen

sıkın. (Şek. 35) Bitki siperliğini monte etme

1. Bitki siperliğini motor muhafazasındaki deliklere

2. Bitki siperliğinin ileri ve geri serbestçe hareket

edebildiğinden emin olun. (Şek. 36) Akü şarj cihazını (40-C80) duvara monte etme DİKKAT: Akü şarj cihazını duvara monte etmek için elektrikli tornavida kullanmayın. Elektrikli tornavida, akü şarj cihazına zarar verebilir.

1. Akü şarj cihazını, 2 vida (B) ile duvara monte edin.

Gerekirse dübel (A) kullanın. (Şek. 37)

2. 2 vida deliği dübelini (C) takın.

3. Güç kablosunu akü şarj cihazına ve duvar prizine

bağlayın. Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Ürünü çalıştırmadan önce

• Araziyi tanıdığınızdan emin olmak için çalışma alanını inceleyin. Zeminin eğimini inceleyin ve taş, dal veya çukur gibi engeller olup olmadığını kontrol edin.

• Ürünü genel olarak gözden geçirin. 440 1728 - 003 - 31.10.2022• Bu kılavuzda verilen güvenlik muayenelerini, bakımı ve servisi yapın.

• Motorda kir veya çatlak olup olmadığını kontrol edin. Bir fırça kullanarak motordaki çim ve yaprakları temizleyin. Gerekirse eldiven kullanın.

• Misina kafada ve kesme donanımı siperliğinde hasar veya çatlak olup olmadığına bakın. Misina kafa ve kesme donanımı siperliği darbe almışsa veya çatlaksa bunları değiştirin.

• Tüm somun ve vidaların sıkı olduğundan emin olun.

• Ürünü başlatmadan önce kesme donanımındaki tüm kapakların, siperliklerin ve tutma yerlerinin doğru şekilde takıldığından ve hasarsız olduğundan emin olun. Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlayın. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Aküyü ve akü şarj cihazını doğru ortam sıcaklıklarında tutun. Ortam sıcaklığı Akü çalışma sıcaklığı 5°C-40°C / 41°F-104°F Akü şarj etme sıcaklığı 5°C-40°C / 41°F-104°F Akü durumu Ekranda, şarj durumu ve aküyle ilgili sorun olup olmadığı gösterilir. (Şek. 38) LED göstergesi Akü durumu (şarj durumu) BLi10 40-B70 4 LED ışık yanıyor Geçerli değil Akü %76 - %100 doludur. 3 LED ışık yanıyor Akü %76 - %100 doludur. Akü %51 ‐ %75 doludur. 2 LED ışık yanıyor Akü %51 ‐ %75 doludur. Akü %26 ‐ %50 doludur. 1 LED ışık yanıyor Akü %26 ‐ %50 doludur. Akü %6 ‐ %25 doludur. 1 LED ışık yanıp sönüyor Akü %0 ‐ %25 doludur. Akü %0 ‐ %5 doludur. Aküyü şarj etme Aküyü ilk defa kullanacaksanız şarj edin. Yeni bir akünün şarjı %30 seviyesindedir. DİKKAT: Akü şarj cihazını nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir güç çıkışına bağlayın. Akü sıcaklığı 50°C'nin/122°F üzerindeyse akü şarj olmaz.

1. Güç kablosunu akü şarj cihazına bağlayın.

2. Akü şarj cihazını topraklı bir prize takın. Şarj LED'i

bir kez yanıp söner. (Şek. 39)

3. Aküyü akü şarj cihazına bağlayın. Şarj LED'i yanar.

Aküyü en fazla 24 saat boyunca şarj edin. (Şek. 40)

4. Akü göstergesi düğmesine basın; tüm LED

göstergeler yanarsa akü tamamen şarj olmuştur.

5. Akü şarj cihazının prizle bağlantısını kesmek için

elektrik fişini çekin. Güç kablosunu çekmeyin.

6. Aküyü, akü şarj cihazından çıkarın.

Aküyü ürüne bağlama UYARI: Ürün için yalnızca orijinal Husqvarna aküsünü kullanın.

1. Aküyü tam şarj edin.

2. Aküyü, ürünün akü tutucusuna yerleştirin. Akü yerine

kilitlendiğinde bir tıklama duyarsınız. (Şek. 41) DİKKAT: Akü, akü yuvasına rahatça geçmiyorsa akü doğru şekilde takılmamış demektir. Bu, üründe hasara neden olabilir. Ürünü çalıştırma

1. Yeşil LED yanana kadar çalıştırma/durdurma

düğmesini basılı tutun. (Şek. 42)

2. Güç tetiği kilidine ve güç tetiğine basın. Kesme

donanımı dönmeye başlar. 1728 - 003 - 31.10.2022 441Yarım daire şeklindeki tutma yerini ayarlama

1. Düğmeyi gevşetin ve yarım daire şeklindeki tutma

yerini uygun konuma getirin. (Şek. 43) Not: Yarım daire şeklindeki tutma yerini iki parçalı mil üzerindeki uyarı etiketlerine takmadığınızdan veya bunlar üzerine hareket ettirmediğinizden emin olun.

Otomatik kapatma işlevi Üründe, ürün kullanılmadığında ürünü durduran bir kapatma işlevi vardır. Başlatma/durdurma gösterimi için yeşil LED söner ve ürün 180 saniye sonra durur. Ürünü çalıştırma Çim düzeltme

1. Misina kafayı zemin yüzeyinin hemen üstünde bir açı

ile tutun. Misinayı çime bastırmayın. (Şek. 44)

2. Misina uzunluğunu 9-11 cm/3,5-4,3 inç kısaltın.

1. Çimi keserken misinanın zemine paralel olduğundan

emin olun. (Şek. 45)

2. Misina kafayı zemine bastırmayın. Bu, üründe

hasara neden olabilir.

3. Çimi keserken ürünü yanlamasına hareket ettirin.

Tam hızı kullanın. (Şek. 46) Çimi temizleme Dönen misinadan gelen hava akışı kesilen çimi bölgeden kaldırmak için kullanılabilir.

1. Misina kafayı ve misinayı yere paralel ve yerden

2. Tam gaz uygulayın.

3. Misina kafayı yanlamasına hareket ettirerek çimi

süpürün. UYARI: Her yeni misina taktığınızda, dengenin bozulmasını ve tutacaklarda titreşimi önlemek için misina kafa kapağını temizleyin. Ayrıca misina kafanın diğer taraflarını da kontrol edip gerekirse temizleyin. Misina kafayı döndürme Ürünün bükme ve düzeltme düğmesi, operatörün misina kafayı döndürmesine izin verir. Bu, patikalarda veya garaj yollarında çim düzeltmeyi kolaylaştırır. (Şek. 47)

1. Misina kafayı 90 derece döndürürken düğmeyi basılı

2. Misina kafayı dikey konumda kilitlemek için düğmeyi

serbest bırakın. Çim kenarını kesme Çim budayıcı misinasının zemine paralel olduğundan emin olun. Bkz. Misina kafayı döndürme sayfada: 442

• Misina kafanın zeminle temas etmesine izin vermeyin. Zemin ve misina kafa zarar görebilir.

• Kesme malzemesinin parçaları daha önce kesilmiş bir bölgeye gönderdiğinden emin olun. Ürünü durdurma

1. Güç tetiğini ve güç tetiği kilidini serbest bırakın.

2. Yeşil LED sönene kadar çalıştırma/durdurma

3. Aküdeki serbest bırakma düğmelerine basın ve

aküyü üründen çıkarın. (Şek. 49) Misinanın değiştirilmesi Bu kullanım kılavuzunun son sayfasına bakın. Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi UYARI: Bakım yapmadan önce aküyü çıkarın. Ürün üzerinde yapmanız gereken bakım adımları aşağıda listelenmiştir. Daha fazla bilgi için bkz. Bakım sayfada: 442

442 1728 - 003 - 31.10.2022Bakım Çalıştırmadan Önce Kalan çimleri her kullanımdan sonra yumuşak bir fırçayla temizleyin. Su kullanmayın. X Otomatik Kapanma işlevinin 180 saniye sonra ürünü kapatıp kapatmadığını kontrol edin.

Havalandırma deliklerinin tıkalı olmadığından emin olun. Delikleri temizlemek için yu- muşak fırça kullanın. (Şek. 50)

Ürünün dış parçalarını kuru bir bezle temizleyin. Su kullanmayın. X Çalıştırma ve durdurma düğmesinin düzgün çalıştığından ve hasarlı olmadığından emin olun.

Güç tetiğinin ve güç tetiği kilidinin güvenlik açısından doğru çalıştığından emin olun. X Tüm kontrollerin çalıştığından ve zarar görmediğinden emin olun. X Tutma yerlerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. X Misina kafanın hasarlı olmadığından emin olun. Hasarlıysa değiştirin. X Budayıcı siperliğinin hasarlı olmadığından ve ürüne sıkıca sabitlendiğinden emin olun. Hasarlıysa değiştirin.

Bitki siperliğinin katlanabildiğinden ve konumlarına sabitlenebildiğinden emin olun. X Aküdeki serbest bırakma düğmelerinin çalıştığından ve aküyü ürüne sabitlediğinden emin olun.

Akü şarj cihazının hasarlı olmadığından ve doğru şekilde çalıştığından emin olun. X Akünün zarar görmemiş olduğundan emin olun. X Akünün şarj edilmiş olduğundan emin olun. X Akü şarj cihazının zarar görmediğinden emin olun. X Akü ile ürün arasındaki bağlantıları kontrol edin. Akü ile akü şarj cihazı arasındaki bağlantıyı kontrol edin.

Aküyü ve akü şarj cihazını kontrol etme

1. Aküyü çatlak gibi hasarlara karşı kontrol edin.

2. Akü şarj cihazını çatlak gibi hasarlara karşı kontrol

3. Akü şarj cihazının bağlantı kablosunun hasarlı

olmadığını ve üzerinde çatlaklar bulunmadığını kontrol edin. Ürünü, aküyü ve akü şarj cihazını temizleme

1. Kullandıktan sonra ürünü kuru bir bezle temizleyin.

2. Aküyü ve akü şarj cihazını kuru bir bezle temizleyin.

Pil kılavuz raylarını temiz tutun.

3. Aküyü, akü şarj cihazına veya ürüne yerleştirmeden

önce akü ve akü şarj cihazının terminallerinin temiz olduğundan emin olun. Misina kafayı inceleyip değiştirme

1. Misina kafada hasar ve çatlak olup olmadığını

2. Misina kanalı düzeneğini çekip çıkarın.

3. Misina kafayı çıkarın. (Şek. 51)

4. Misina kafayı değiştirin.

5. Misina kafayı monte edin. Bkz.

Misina kafayı monte etme sayfada: 440

1728 - 003 - 31.10.2022 443Sorun giderme Tuş takımı Sorun Olası arızalar Olası çözümler LED sürekli olarak yanıp sönüyor. Düşük voltaj. Aküyü şarj edin. Ürün çalışmıyor. Güç tetiğine basın ve aynı anda ça- lıştırma düğmesine basın. Güç tetiğini serbest bırakın ve ürünü durdurun. LED tekrar tekrar 3 kez yanıp sönü- yor. Aşırı akım. Güç tetiğini serbest bırakın ve ürünü tekrar başlatın. LED tekrar tekrar 5 kez yanıp sönü- yor. Sıcaklık değişimi. Ürünün soğumasını bekleyin. LED tekrar tekrar 7 kez yanıp sönü- yor. Mantıksal hata. Güç tetiğini serbest bırakın ve ürünü tekrar başlatın. Akü LED ekran Olası arızalar Olası işlem Yeşil LED yanıp sönüyor. Düşük akü voltajı. Aküyü şarj edin. Hata LED'i yanıp sönüyor. Sıcaklık değişimi. Aküyü -10°C (14°F) ile 40°C (104°F) arasın- daki sıcaklıklarda kullanın. Voltaj çok yüksek. Şebeke voltajının, ürünün nominal değerler plakasında belirtilen voltajla uyumlu olduğun- dan emin olun. Aküyü şarj cihazından çıkarın. Hata LED'i yanıyor. Hücre farkı çok fazladır (1 V). Servis bayinize danışın. Akü şarj cihazı Sorun Olası arızalar Olası çözüm Şarj LED'i kırmızı renkte ya- nıyor. Akü şarj cihazında kalıcı ha- ta. Bayinize başvurun. Şarj LED'i yeşil renkte yanıp sönüyor. Sıcaklık sapması. Akü kullan- mak veya şarj etmek için faz- la soğuk ya da fazla sıcaktır. Akünün soğumasını bekleyin veya ısınmasını sağla- yın. Akü doğru sıcaklığa geldiğinde tekrar kullanılabi- lir veya şarj edilebilir. Akü şarj cihazını 5°C (41°F) ile 40°C (104°F) arasındaki ortam sıcaklıklarında kul- lanın. Şarj LED'i kırmızı renkte ya- nıp sönüyor. Arızalı akü. Bayinize başvurun. 444 1728 - 003 - 31.10.2022Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.

• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.

• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

• Aküyü bir ambalaja yerleştireceğiniz zaman açık kontakları bantlayın. Aküyü ambalaj içine hareket etmesini engelleyecek şekilde yerleştirin.

• Saklama veya taşıma için aküyü çıkarın.

• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın.

• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığı 5°C/41°F ile 25°C/77°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını, sıcaklığı 5°C/41°F ile 45°C/113°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C/41°F ile 40°C/104°F arasındayken kullanın.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.

• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.

• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın.

• Taşıma ve depolama sırasında ürünün hasar görmesini engellemek için taşıma koruyucusunu kullanın.

• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin. Akü, akü şarj cihazı ve ürünü atma Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olmadığını belirtir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Bu, çevrenin ve insanların zarar görmemesine yardımcı olur. Ürününüzü geri dönüştürme hakkında daha fazla bilgi için yerel yetkililer, evsel atık hizmeti veya bayiniz ile görüşün. Teknik veriler Teknik veriler 110iL Motor Motor tipi PMDC Çıkış milinin devri, dev/dak 6500 Kesim genişliği, mm 300 Ağırlık Aküsüz ağırlık, kg 3,2 Gürültü emisyonu

Çim budayıcı için ses gücü düzeyi, ölçülmüş dB (A) 84,7 Kenar budayıcı için ses gücü düzeyi, ölçülmüş dB (A) 87,6

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü emisyonu düzeyi. Garantili ve ölçülmüş ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelin farklı ürünleri arasındaki değişimleri de içermesidir. 1728 - 003 - 31.10.2022 445110iL Ses gücü düzeyi, garantili L

dB (A) 92 Gürültü düzeyleri

EN ISO 50636-2-91'e göre çim budayıcı için ölçülen, operatörün kulağındaki eş değer ses basıncı düzeyi, dB (A): 73,4 EN ISO 50636-2-91'e göre kenar budayıcı için ölçülen, operatörün kulağındaki eş değer ses basıncı düzeyi, dB (A): 72,9 Titreşim düzeyleri

EN50636-2-91'e göre ölçülen tutma yerlerindeki titreşim düzeyleri, m/sn

Misina kafayla (orijinal) donatılmış, çim budayıcı için ön/arka. 1,365/1,051 EN50636-2-91'e göre ölçülen tutma yerlerindeki titreşim düzeyleri, m/sn

Misina kafayla (orijinal) donatılmış, kenar budayıcı için ön/arka. 0,873/0,789 Ürün için onaylı aküler Akü BLi10 40-B70 Tip Lityum iyon Lityum iyon Akü kapasitesi, Ah Akü nominal değerler çı- kartmasına başvurun Akü nominal değerler çı- kartmasına başvurun Akü nominal değerler çı- kartmasına başvurun Nominal voltaj, V 36 36,5 36 Ağırlık, lb/kg 0,7 0,7 0,8 Ürün için onaylı akü şarj cihazları Akü Şarj Cihazı QC80 40-C80 Şebeke voltajı, V 100-240 100-240 Frekans, Hz 50-60 50-60 Güç, W 100 72 Çıkış Voltajı, V d.c./ Amper, A 36/2 43/1,6

Ürünün eş değer ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 2,5 dB (A) değerindedir.

Titreşim düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,5 m/sn

şeklindedir. 446 1728 - 003 - 31.10.2022Aksesuarlar Onaylı aksesuarlar Onaylı aksesuarlar Tip Kesme ataşmanı siperliği, Ürün no. Misina kafa A15B M5 (Ø 1,6 mm misina) 534 98 40-01 1728 - 003 - 31.10.2022 447Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Akülü çim budayıcı/Çim kenarı budayıcı Marka Husqvarna Tip/Model 110iL Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015. Onaylanmış kuruluş: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany 2000/14/AT konsey direktifi, uyumluluk değerlendirme prosedürü: Ek VI ile uyumluluğu belgelemiştir. Gürültü emisyonu ile ilgili bilgi için bkz. Teknik veriler sayfada: 445
