BRUKSANVISNING 110iL HUSQVARNA

Transport, förvaring och kassering.... 33

Tekniska data.... 34

Tillbehör.... 35

Försäkran om överensstämmelse.... 36

Bilaga 467

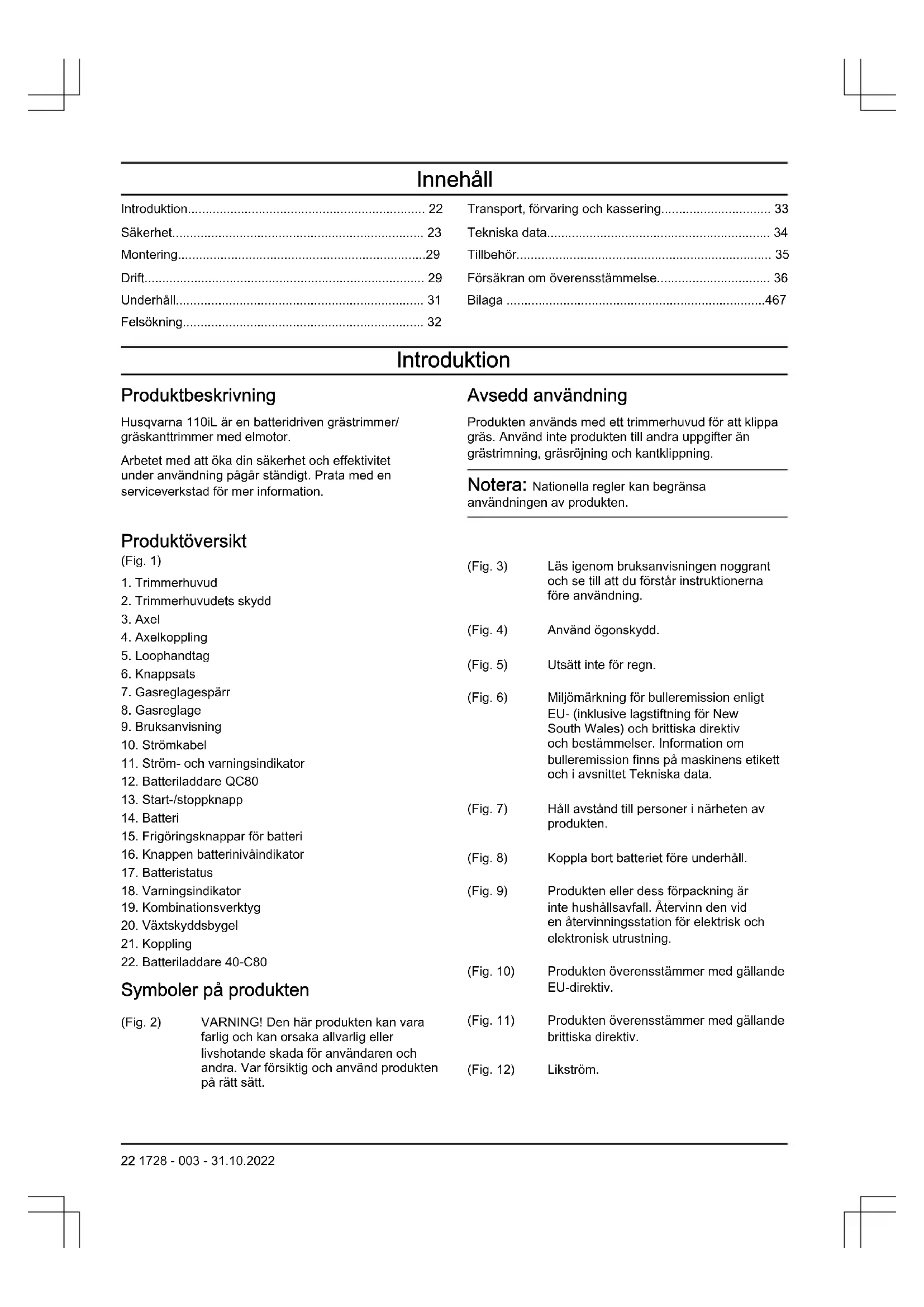

Introduktion

Produktbeskrivning

Husqvarna 110iL är en batteridriven grästrimmer/gräskanttrimmer med elmotor.

Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information.

Avsedd användning

Produkten används med ett trimmerhuvud för att klippa gräs. Använd inte produkten till andra uppgifter än grästrimning, gräsröjning och kantklippning.

Notera: Nationella regler kan begränsa användningen av produkten.

Produktöversikt

(Fig. 1)

1. Trimmerhuvud

2. Trimmerhuvudets skydd

3. Axel

4. Axelkoppling

5. Loophandtag

6. Knappsats

7. Gasreglagespärr

8. Gasreglage

9. Bruksanvisning

10. Strömkabel

11. Ström- och varningsindikator

12. Batteriladdare QC80

13. Start-/stoppknapp

14. Batteri

15. Frigöringsknappar för batteri

16. Knappen batteriniväindikator

17. Batteristatus

18. Varningsindikator

19. Kombinationsverktyg

20. Växtskyddsbygel

21. Koppling

22. Batteriladdare 40-C80

(Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna före användning.

(Fig. 4) Använd ögonskydd.

(Fig. 5) Utsätt inte för regn.

(Fig. 6) Miljömärkning för bulleremission enligt EU- (inklusive lagstiftning för New South Wales) och brittiska direktiv och bestämmelser. Information om bulleremission finns på maskinens etikett och i avsnittet Tekniska data.

(Fig. 7) Håll avständ till personer i närheten av produkten.

(Fig. 8) Koppla bort batteriet före underhåll.

(Fig. 9) Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning.

(Fig. 10) Produkten överensstämmer med gällande EU-direktiv.

(Fig. 11) Produkten överensstämmer med gällande brittiska direktiv.

(Fig. 12) Likström.

(Fig. 2) WARNING! Den här produkten kan vara farlig och kan orsaka allvarlig eller livshotande skada för användaren och andra. Var försiktig och använd produkten på rätt sätt.

åååävvxxxx Typskylten eller laserskrif-

ten visar serienumret. yyyy är produktionsåret och ww är produktionsveckan.

Symboler på batteriet och/eller på batteriladdaren

(Fig. 16)

Återvinn produkten vid en åter-vinningsstation för elektrisk och elektronisk utrustning. (Gäller endast Europa)

(Fig. 13)

Transformator med automatisk säkerhetsanordning.

(Fig. 14)

Använd och förvara endast batteriladdaren inomhus.

(Fig. 15) Dubbelisolerad.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Tillverkare

Husqvarna AB

SE-561 82, Huskvarna, Sweden

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsvarningar för elverktyg

WARNING: Läs igenom alla säkerhetsinstruktioner och varningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Notera: Spara alla varningar och instruktioner som referens. I varningarna syftar termen "elverktyg" på ett verktyg som antingen är anslutet till nätspänningen (med sladd) eller drivs av batteri (sladdlöst).

Kontroll före start

• För att undvika ofrivillig start av produkten ska alltid batteriet avlägsnas. Ta alltid ur batteriet innan du utför underhåll på produkten.
• När produkten har utsatts för stötar reparerar du eventuellt slitage och skador innan du använder den.
• Inspektera arbetsområdet. Avlägsna alla lösa föremål, så som stenar, krossat glas, spikar, stältråd, snören med mera, som kan slungas iväg eller sno in sig i kniv eller knivskydd.
• Kontrollera motorn med avseende på smuts och sprickor. Gör motorn ren från gräs och löv med hjälp av en borste. Handskar ska användas när det behövs.
• Kontrollera att trimmerhuvudet sitter fast på trimmern.
• Kontrollera produkten så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är åtdragna.
• Kontrollera trimmerhuvudet och trimmerskyddet så att de är oskadade och fria från sprickbildning. Byt trimmerhuvud eller trimmerskydd om de utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se kapitel Tekniska data.
• Användare av produkten ska se till att inga människor eller djur kommer närmare än 15 meter under arbetet. När flera användare arbetar på samma område ska säkerhetsavståndet vara minst 15 meter.
• Gör en total kontroll av produkten före användning. Se underhållsschemat.
• Nationella eller lokala föreskrifter kan reglera användningen. Följ givna föreskrifter.

Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.
• Använd inte elverktyg i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från elverktyget kan antända damm eller ångor.
• Håll barn och åskådare på avständ när du använder elverktyg. Om du blir distraherad kan du tappa kontrollen.

Elsäkerhet

• Elverktygets stickkontakt måste passa i vägguttaget. Modifiera aldrig stickkontakten på något sätt. Använd inga adapterkontakter med jordade elverktyg. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.
• Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.
• Utsätt inte elverktyg för regn eller väta. Om vatten tränger in i elverktyget ökar risken för elektrisk stöt.
• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra elverktyget, eller för att koppla ur elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.
• När du använder ett elverktyg utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.
• Om det är oundvikligt att köra elverktyget i en fuktig miljö använder du en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar.

Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte elverktyg om du är trött, har druckit alkohol eller om du har tagit droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder ett elverktyg kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.
• Förebygg att maskinen startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri samt innan du tar upp eller bär verktyget. Risken för olyckor är stor om du bär elverktyg med fingret på strömbrytaren eller tillför ström till elverktyg med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på verktyget. Nycklar som lämnas kvar i elverktygets rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över elverktyget i oväntade situationer.

• Ta på dig ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.
• Tillåt inte dig själv att känna dig för trygg och bli för avslappnad även om du har erfarenhet av regelbunden användning av verktyg så att du börjar strunta i verktygets säkerhetsprinciper. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund.
• Vibrationsnivån vid användning av elverktyget kan skilja sig från det angivna totala värdet beroende på hur verktyget används. Användarna bör fastställa säkerhetsåtgärder för att skydda sig själva som är baserade på en uppskattning av exponeringen vid faktiska användningsförhållanden (med beaktande av alla delar av arbetscykeln, som när verktyget är avstängt, när det går på tomgång och när det används).

Använda och underhålla elverktyg

• Bruka inte våld eller onödig kraft. Använd det elverktyg som är rätt för ditt syfte. Med rätt elverktyg utför du ett bättre och säkrare jobb med den hastighet som elverktyget är utformat för.
• Använd inte elverktyget om du inte kan starta och stänga av det med strömbrytaren. Elverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
• Koppla bort kontakten från strömkällan och/eller ta ut batteriet (om det kan tas bort) innan du gör justeringar, byter tillbehör eller förvarar elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.
• Förvara elverktyg som inte används utom räckhåll för barn. Se till att personer som inte tidigare har hanterat verktyget, eller som inte har läst instruktionerna, inte använder det. Elverktyg är farliga om de används av ovana användare.
• Underhållning av elverktyg och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka elverktygets funktion. Om elverktyget är skadat ska det repareras innan det används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på elverktyget.
• Håll kapverktyg skarpa och rena. Kapverktyg med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.
• Använd elverktyget och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras.

Användning av elverktyg andra syften än de avsedda kan resultera i en farlig situation.

- Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra verktyget i oväntade situationer.

Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.
• Använd endast produkter med särskilt avsedda batteripack. Användning av andra batteripack kan innebära risk för skada och brand.
• När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.
• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du uppsöka läkare. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.
• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan fungera på ett oväntat sätt vilket kan leda till brand, explosion eller risk för skada.
• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om det utsätts för brand eller temperaturer över 130 °C kan en explosion inträffa.
• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade området kan skada batteriet och öka risken för brand.

Service

- Låt en kvalificerad reparatör som endast använder identiska reservdelar underhålla elverktyget. På så sätt garanterar du att säkerheten kring ditt elverktyg upprätthålls.

- Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Använd alltid sunt förnuft

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter.

WARNING: Tillåt aldrig barn att

använda eller vara i närheten av maskinen. Eftersom maskinen är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Avlägsna därför alltid batteriet när maskinen inte är under uppsikt.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• För att undvika ofrivillig start av maskinen ska batteriet avlägsnas.
• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.
• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Skador eller dödsfall är ett möjligt resultat av felaktigt underhåll.
• Kontrollera produkten före användning. Se Kontroll före start på sida 23 och Innan du använder produkten på sida 29. Använd inte en defekt produkt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.
• Barn ska övervakas för att garantera att de inte leker med produkten. Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/eller batteriet använda eller underhålla den. Lokala föreskrifter kan reglera användarens ålder.
• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.
• Förvara produkten oåtkomlig för barn.
• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillständ från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren och andra.

Notera: Nationella eller lokala lagar kan reglera användningen. Följ givna föreskrifter.

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte maskinen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.
• Kontrollera om det finns vilda djur i området där maskinen ska användas. Vilda djur kan skadas av maskinen under drift.
• Kontrollera noga området där maskinen ska användas och ta bort alla stenar, grejar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.
• Innan du använder maskinen ska du alltid inspektera den visuellt för att kontrollera att klingan och klingenheten inte är skadade. Defekta delar ökar skaderisken.
• Se till att skydden sitter på plats. Skydden måste vara i funktionsdugligt skick och vara korrekt monterade. Skydd som är lösa, skadade eller inte fungerar som de ska kan leda till personskador.
• Håll alla kalluftsintag borta från skräp. Blockerade luftintag och skräp kan leda till överhettning eller brandrisk.
• Bär ögonskydd och hörselskydd. Adekvat skyddsutrustning minskar risken för personskador.
• Använd alltid halksäkra skyddsskor när du använder maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna av den rörliga klingan.
• Använd alltid kläder som täcker hela benen när du använder maskinen, till exempel byxor. Kontakt med den rörliga klingan eller linan kan orsaka skador.
• Håll kringstående personer på avständ när du använder maskinen. Skräp som slungas iväg kan orsaka allvarliga personskador.
• Kör inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med klingan och ger ökad kontroll över maskinen i oväntade situationer.
• Var försiktig när du använder maskinen i vått gräs. Gå – spring aldrig. Detta minskar risken för att halka och falla, som kan leda till personskador.
• Kör inte maskinen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.
• När du arbetar i lutningar ska du alltid stå stadigt, alltid arbeta tvärs över lutningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar och ramlar, som kan leda till personskador.
• Håll alla nätsladdar borta från arbetsområdet. Det kan finnas dolda nätsladdar i häckar eller buskar som du kan råka skära av eller skada med klingan.
• Håll alla delar av kroppen borta från den rörliga klingan eller linan. Rensa inte material från maskinen förrän den har kopplats bort från strömkällan. Den rörliga klingan eller linan kan orsaka allvarliga personskador.
• Se till att maskinen är avstängd när du bär den och håll den borta från kroppen. Korrekt hantering av

maskinen minskar risken för oavsiktlig kontakt med den rörliga klingan eller linan.

- Byt endast till klipphuvuden och klingor eller linor som specificeras av tillverkaren. Byt inte ut klingan eller linan mot linor eller klingor i metall. Felaktiga reservdelar kan orsaka förlust av kontroll, haveri och skador.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Använd godkända hörselskydd.

(Fig. 17)

- Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA och SS-EN 166 i EU-länder.

(Fig. 18)

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen. (Fig. 19)
• Använd skyddskängor med stålhätta och halkfri sula.

(Fig. 20)

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Använd inte smycken, korta byxor eller sandaler. Gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.
• Ha första förband nära till hands.

(Fig. 21)

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningarna under rubriken Introduktion på sida 22 för att få reda på var dessa delar är placerade på produkten.

Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av

specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information.

WARNING: Använd aldrig en produkt med defekta säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad.

Kontrollera knappsatsen

1. Tryck in och håll start-/stoppknappen (A) intryckt. (Fig. 22)

a) Produkten är påslagen när lysdioden (B) lyser. b) Produkten är avstängd när lysdioden (B) är släckt.

1. Se Tangentbord på sida 32om lysdioden (B) blinkar.

Kontrollera gasreglagespärren

Gasreglagespärren förhindrar oavsiktlig start. När du trycker på gasreglagespärren (A) frikopplas gasreglaget (B). När greppet om handtaget släpps återgår både gasreglaget och gasreglagespärren till sina respektive ursprungslägen.

(Fig. 23)

1. Se till att gasreglaget är låst när gasreglagespärren är i sitt ursprungsläge. (Fig. 24)
2. Tryck på gasreglaget och se till att det går tillbaka till sitt ursprungliga läge när du släpper det. (Fig. 25)
3. Kontrollera att gasreglaget och gasreglagespärren rör sig fritt och att deras returfjädersystem fungerar. (Fig. 26)
4. Starta produkten. Se Starta produkten på sida 30.
5. Ge full gas.
6. Släpp gasreglaget och se till att skärutrustningen stannar helt.

Kontrollera skärutrustningens skydd

WARNING: Använd inte skärutrustningen utan ett godkänt skydd som monterats korrekt på skärutrustningen. Använd alltid det rekommenderade skärutrustningsskyddet för den skärutrustning som du använder. Se Tekniska data på sida 34. Om fel eller defekt skydd för skärutrustningen monteras, kan det orsaka allvarlig personskada.

Skärutrustningens skydd stoppar föremål som slungas ut mot användaren. Skärutrustningsskyddet förhindrar även skador som kan inträffa om du vidrör skärutrustningen.

1. Stanna motorn.
2. Kontrollera visuellt om det finns skador, till exempel sprickor.
3. Byt ut skärutrustningen om den är skadad.

Skärutrustning

Välj rätt skärutrustning och utför underhåll på skärutrustningen för att:

• Få maximala skärprestanda.
• Öka livslängden på skärutrustningen.

WARNING: Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar. Se Tekniska data på sida 34. Se skärutrustningens anvisningar för korrekt laddning av trimmerlina och val av rätt diameter på trimmerlinan.

WARNING: En defekt skärutrustning kan öka risken för olyckor.

WARNING: Stanna alltid motorn innan du arbetar med något på skärutrustningen. Den fortsätter att rotera när du släpper gasreglaget. Se till att skärutrustningen har stannat helt och ta bort tändhatten innan du börjar med något arbete på den.

Trimmerhuvud

WARNING: Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman för att förhindra skadliga vibrationer.

(Fig. 27)

• Använd endast rekommenderade trimmerhuvuden och trimmerlinor.

• Använd endast rekommenderade skärutrustningar.

• Mindre maskiner fordrar små trimmerhuvuden och vice versa.

• Trimmerlinans längd är viktig. En längre trimmertråd fordrar större motorstyrka än en kort, vid samma diameter på trimmerträden.
• Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av trimmerlinan till rätt längd.
• Blötlägg trimmerlinan i vatten ett par dagar före användning för att öka livslängden.

Batterisäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast batterier i BLi -serien och 40-B-serien. Mer information finns i Tekniska data på sida 34. Batteriet har krypterad programvara.
• Använd endast laddningsbara batterier för BLi-serien och 40-B-serien som strömförsörjning för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.
• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

- Använd inte batterier som inte är laddningsbara.

- Placera inte föremål i luftspringorna på batteriet.

- Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan orsaka brännskador och/eller kemiska brännskador.

- Håll batteriet borta från regn och fuktiga förhållanden.

- Håll batteriet borta från mikrovågor och högt tryck.

- Försök inte ta isär eller krossa batteriet.

- Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och tvål och kontakta läkare. Om du får vätska i ögonen ska du inte gnugga, utan spola med vatten i minst 15 minuter och kontakta läkare.

- Använd batteriet vid temperaturer mellan -10^ (14°F) och 40^ (114°F).

- Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra produkten, batteriet och batteriladdaren på sida 32.

- Använd inte ett defekt eller skadat batteri.

- Håll batterier som förvaras borta från metallföremål, exempelvis spikar, skruvar och smycken.

- Håll batteriet utom räckhåll för barn.

Säkerhet, batteriladdare

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektriska stötar eller kortslutning om säkerhetsinstruktionerna inte följs.
• Använd inte andra batteriladdare än den som medföljde produkten. Använd endast QC80- och 40-C80-laddare när du laddar utbytesbatterier för BLi-serien och 40-B-serien.
• Försök inte plocka isär batteriladdaren.
• Använd aldrig defekta eller skadade batteriladdare.
• Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i nätsladden.
• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte sladden kläms i dörrar, stängsel eller liknande.
• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Se till att batteriladdaren inte är övertäckt. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.
• Ladda endast batteriet inomhus där den inte utsätts för solljus och på en plats med bra luftflöde. Ladda inte batteriet utomhus. Ladda inte batteriet vid fuktiga förhållanden.
• Använd endast batteriladdaren i temperaturer mellan 5 °C (41 °F) och 40 °C (104 °F). Använd laddaren i en miljö med bra luftflöde, som är torr och fri från damm.
• Placera inte föremål i kylningsöppningar på batteriladdaren.
• Anslut inte batteriladdarens kontakter till metallföremål eftersom batteriladdaren kan kortslutas.
• Använd godkända eluttag som inte är skadade. Se till att batteriladdarens sladd inte är skadad. Om förlängningssladd används, se till att den inte är skadad.
• Ladda aldrig batterier som inte är laddningsbara i batteriladdaren.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.
• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.
• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.
• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.
• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den

här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

- Använd endast originaltillbehör.

Montering

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten.

Fästa trimmerskyddet

1. Placera trimmerskyddet mot motorhuset. (Fig. 28).
2. Montera bulten genom motorhöljet och trimmerskyddet. (Fig. 29)
3. Dra åt bulten.

Montera trimmerhuvudet

1. Vrid den utgående axeln tills hålet i medbringarhjulet är mitt för hålet i växelhuset.
2. För in låspinnen i hålet så att riggröret låses.
3. Vrid trimmerhuvudet medurs. (Fig. 30)

Så monterar du loophandtaget

1. Sätt fast loophandtaget på riggröret. (Fig. 31)
2. Skjut in distansen i loophandtagets spår.
3. Installera skruven och vredet. Dra inte åt för hårt.
4. Justera loophandtaget till lämpligt läge. Se Så här justerar du loophandtaget på sida 30.
5. Vrid åt vredet.

Så monterar du det tvådelade riggröret

1. Rikta in triangelsymbolen (A) på röret med triangelsymbolen (B) på riggrörskopplingen. (Fig. 32)
2. Tryck in riggröret i riggrörskopplingen (C). (Fig. 33)
3. Flytta kopplingshylsan (D) till riggrörskopplingen (C). (Fig. 34)
4. Vrid och dra åt kopplingshylsan helt och hållet. (Fig. 35)

Montera växtskyddsbygeln

1. Montera växtskyddsbygeln i hålen på motorhöljet.
2. Se till att växtskyddsbygeln kan röra sig fritt framåt och bakåt. (Fig. 36)

Montera batteriladdaren (40-C80) på väggen

OBSERVERA: Använd inte en elektrisk skruvmejsel för att montera batteriladdaren på väggen. En elektrisk skruvmejsel kan skada batteriladdaren.

1. Montera batteriladdaren på väggen med de 2 skruvarna (B). Använd väggpluggar (A) vid behov. (Fig. 37)
2. Montera de 2 skruvhålspluggarna (C).
3. Anslut batteriladdarens nätsladd till ett vägguttag.

Drift

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

Innan du använder produkten

• Undersök arbetsområdet för att se till att du vet vilken typ av terräng det är. Undersök markens lutning och om det finns hinder såsom stenar, grenar och diken.
• Gör en allmän inspektion av produkten.
• Utför säkerhetsinspektioner, underhåll och service enligt den här bruksanvisningen.

• Kontrollera motorn med avseende på smuts och sprickor. Använd en borste för ta bort gräs och löv från motorn. Använd handskar när det är nödvändigt.

• Undersök om trimmerhuvudet och skärutrustningens skydd har skador eller sprickor. Byt ut trimmerhuvudet och skärutrustningens skydd om de har träffats av något eller om de har sprickor.

• Se till att alla skruvar och muttrar är åtdragna.
• Se till att alla käpor, skydd, handtag och skärutrustning är korrekt anslutna och inte skadade innan du startar produkten.

Batteri

WARNING: Läs och förstå säkerhetskapitlet innan du använder batteriet. Läs noga igenom bruksanvisningen som medföljer batteriet och batteriladdaren.

Förvara batteriet och batteriladdaren i rätt omgivningstemperatur.

	Omgivningstemperatur
Användning av batteri 5 °C–40 °C
Laddning av batteri 5 °C–40 °C

Batteristatus

Displayen visar laddningsstatusen och om det föreligger problem med batteriet.

(Fig. 38)

LED-kontrollampa Batteristatus (laddningsstatus)
Fyra lysdioder lyser Ej tillämpligt Batteriet är 76 %–100 % laddat.
Tre lysdioder lyser Batteriet är 76 %–100 % laddat. Batteriet är 51 %–75 % laddat.
Två lysdioder lyser Batteriet är 51 %–75 % laddat. Batteriet är 26 %–50 % laddat.
En lysdiod lyser Batteriet är 26 %–50 % laddat. Batteriet är 6 %–25 % laddat.
En lysdiod blinkar Batteriet är 0%–25 % laddat. Batteriet är 0 %–5 % laddat.

Ladda batteriet

Ladda batteriet om det är första gången du använder det. Ett nytt batteri är endast 30 % laddat.

OBSERVERA: Anslut batteriladdaren till den spänning och frekvens som anges på typskylten.

Batteriet laddas inte om batteritemperaturen överstiger 50 °C.

1. Anslut strömkabeln till batteriladdaren.
2. Anslut batteriladdaren till ett jordat nätuttag. Laddningslampan blinkar en gång. (Fig. 39)
3. Anslut batteriet till batteriladdaren. Den gröna lampan tänds. Ladda batteriet i högst 24 timmar. (Fig. 40)
4. Tryck på batteriindikatorknappen. Om alla kontrollampor tänds är batteriet fulladdat.
5. Dra ut nätkontakten för att koppla bort batteriladdaren från nätuttaget. Dra inte i nätsladden.
6. Ta ut batteriet ur batteriladdaren.

Ansluta batteriet till produkten

WARNING: Använd endast originalbatteriet Husqvarna för produkten.

1. Ladda batteriet fullt.
2. Skjut in batteriet i produktens batterihållare. Batteriet läses på plats när du hör ett klickljud. (Fig. 41)

OBSERVERA: Om batteriet inte går enkelt in i batterihållaren är det inte

korrekt installerat. Det kan orsaka skador på produkten.

Starta produkten

1. Håll start-/stoppknappen intryckt tills den gröna lysdioden tänds. (Fig. 42)
2. Tryck på gasreglagespärren och gasreglaget. Skärutrustningen börjar rotera.

Så här justerar du loophandtaget

1. Lossa på vredet och justera loophandtaget till lämpligt läge. (Fig. 43)

Notera: Se till att inte fästa eller flytta slinghandtaget över varningsdekalerna på det tvådelade röret.

1. Vrid åt vredet.

Automatisk avstängningsfunktion

Produkten har en avstängningsfunktion som stoppar produkten om den inte används. Den gröna lysdioden för start/stopp-indikering släcks och produkten stannar efter 180 sekunder.

Använda produkten

Klippa gräset

1. Håll trimmerhuvudet strax ovanför marken och luta det. Tryck inte ned trimmerlinan i gräset. (Fig. 44)
2. Minska längden på trimmerlinan med 9–11 cm.

Klippa gräset

1. Se till att trimmerlinan är parallell med marken när du klipper gräset. (Fig. 45)

2. Tryck inte ned trimmerhuvudet mot marken. Det kan orsaka skador på produkten.

3. För produkten från sida till sida när du klipper gräset. Använd fullt varvtal. (Fig. 46)

Sopa gräset

Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och trimmerlinan parallellt mot och ovanför marken.
2. Ge fullgas.
3. För trimmerhuvudet från sida till sida och sopa bort gräset.

WARNING: Rengör trimmerhuvudets kåpa varje gång du monterar ny trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov.

Vrida trimmerhuvudet

Med produktens vrid/kantklipp-knapp kan användaren vrida trimmerhuvudet. Detta gör det lättare att klippa kanten längs gångvägar eller uppfarter.

(Fig. 47)

1. Håll knappen intryckt medan du vrider trimmerhuvudet 90 grader.
2. Släpp knappen för att låsa trimmerhuvudet i vertikalt läge.

Klippa gräskanter

Se till att grästrimmerlinan går vertikalt med marken. Se Vrida trimmerhuvudet på sida 31.(Fig. 48)

• Gå långsamt.
- Låt inte trimmerhuvudet vidröra marken. Marken och produkten kan skadas.
- Använd full effekt.
- Se till att klippt material slungas ut i ett område som redan har klippts.

Stoppa produkten

1. Släpp gasreglaget och gasreglagespärren.
2. Tryck på start-/stoppknappen tills den gröna lysdioden slocknar.
3. Tryck på frigöringsknapparna på batteriet och ta ut batteriet från produkten. (Fig. 49)

Så byter du trimmerlinan

Se sista sidan i den här användarhandboken.

Underhåll

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du utför underhåll på produkten.

Underhållsschema

WARNING: Ta bort batteriet innan du utför underhåll.

Nedan följer en lista över de underhållssteg som ska utföras på produkten. Uppsök Underhåll på sida 31 för mer information.

Underhåll Före användning
Ta bort kvarvarande gräs med en mjuk borste efter varje användning. Använd inte vatten.	X
Kontrollera att funktionen Automatisk avstängning stänger av produkten efter 180 sekunder.	X
Se till att luftventilationshålen inte är blockerade. Använd en mjuk borste när du rengör hålen.(Fig. 50)	X
Rengör produktens yttre delar med en torr trasa. Använd inte vatten. X
Se till att start-/stoppknappen fungerar som den ska och inte är defekt. X
Kontrollera att gasreglaget och gasreglagespärren fungerar korrekt säkerhetsmässigt. X
Se till att samtliga kontroller fungerar och inte är skadade. X
Håll handtagen torra, rena och fria från olja och fett. X
Se till att trimmerhuvudet inte är skadat. Byt ut dem om de är skadade. X
Se till att trimmerskyddet inte är skadat och att det är ordentligt fastsatt på produkten. Byt ut dem om de är skadade.	X
Se till att växtskyddsbygeln kan fällas in och fästas i sina lägen. X
Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten. X
Kontrollera att batteriladdaren fungerar korrekt och inte är skadad. X
Se till att batteriet inte är skadat. X
Se till att batteriet är laddat. X
Se till att batteriladdaren inte är skadad. X
Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslutningen mellan batteriet och batteriladdaren.	X

Undersöka batteriet och batteriladdaren

1. Undersök om batteriet har skador, till exempel sprickor.
2. Undersök om batteriladdaren har skador, till exempel sprickor.
3. Kontrollera att anslutningssladden till batteriladdaren är oskadad och att inga sprickor finns.

Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter användning.

2. Rengör batteriet och batteriladdaren med en torr trasa. Håll batteriets styrspår rena.

3. Kontrollera att kontakterna på batteriet och batteriladdaren är rena innan batteriet sätts i batteriladdaren eller i produkten.

Inspektera och byta ut trimmerhuvudet

1. Kontrollera om trimmerhuvudet har skador eller sprickor.
2. Dra ut trimmerlinans utkastarenhet.
3. Ta bort trimmerhuvudet. (Fig. 51)
4. Byt ut trimmerhuvudet.
5. Montera trimmerhuvudet. Se Montera trimmerhuvudet på sida 29.

Felsökning

Tangentbord

Problem Eventuella fel Möjliga lösningar
Lysdioden blinkar kontinuerligt. Låg spänning. Ladda batteriet.
Produkten startar inte.	Tryck på gasreglaget och tryck samtidigt på startknappen.	Släpp gasreglaget och stoppa produkten.
Lysdioden blinkar 3 gånger om och om igen.	Överström.	Släpp gasreglaget och stoppa produkten igen.
Lysdioden blinkar 5 gånger om och om igen.	Temperaturavvikelse.	Låt produkten svalna.
Lysdioden blinkar 7 gånger om och om igen.	Logiskt fel. Släpp gasreglaget och stoppa pro-dukten igen.

Batteri

LED-display Eventuella fel Möjlig åtgård
Den gröna lysdioden blinkar. Låg batterispänning. Ladda batteriet.
Lysdioden för fel blinkar. Temperaturavvikelse. Använd batteriet vid temperaturer mellan-10°C (14°F) och 40°C (104°F).
Lysdioden för fel lyser. För stor batteriskillnad (1 V). Vänd dig till en serviceverkstad.

Batteriladdare

Problem	Eventuella fel Möjlig lösning
Laddningslampan lyser rött. Permanent batteriladdarfel. Prata med en återförsäljare.
Laddningslampan blinkar grönt. Temperaturavvikelse: batteri-et är för kallt eller varmt för att användas eller laddas.		Låt batteriet svalna eller vänta tills det har blivit var- mare. När batteriet har rätt temperatur kan du använ- da och ladda det. Använd batteriladdaren i omgiv- ningstemperaturer mellan 5 °C (41 °F) and 40 °C (104 °F).
Laddningslampan blinkar rött.	Trasigt batteri.	Prata med en återförsäljare.

Transport, förvaring och kassering

Transport och förvaring

• Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.
• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.
• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.
• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.
  • Ta ur batteriet vid förvaring eller transport.

• Placera batteriet och batteriladdaren i ett utrymme som är torrt och fritt från fukt och frost.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet på en plats där temperaturen är mellan 5 och 25 °C, och inte i direkt solljus.
• Förvara batteriladdaren på en plats där temperaturen är mellan 5 och 45 °C, och inte i direkt solljus.
• Använd endast batteriladdaren när omgivningstemperaturen är mellan 5 och 40 °C.
• Ladda batteriet till 30–50 % innan du förvarar det under längre perioder.
• Förvara batteriladdaren på en plats som är stängd och torr.
• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra

utrustningen. Förvara utrustningen på en plats som du kan låsa.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.
• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.
• Sätt fast produkten under transport.

Avyttring av batteriet, laddaren och produkten

Symbolerna på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som

hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador.

Kontakta lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information om hur produkten kan återvinnas.

Tekniska data

Tekniska data

	110iL
Motor
Motortyp PMDC
Varvtal på utgående axel, varv/min 6 500
Klippbredd, mm 300
Vikt
Vikt utan batteri, kg 3,2
Bulleremission4
Ljudeffektnivå, uppmätt dB (A) för grästrimmer 84,7
Ljudeffektnivå, uppmätt dB (A) för kanttrimmer 87,6
Ljudeffektnivå, garanterad L_WA dB(A) 92
Bullernivåer5
Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 50636-2-91, dB(A) för grästrimmer:	73,4
Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 50636-2-91, dB(A) för kanttrimmer:	72,9
Vibrationsnivåer6
Vibrationsnivåer i handtag, uppmätt enligt EN50636-2-91, m/s ^2 Utrustad med trimmerhuvud (original), fram/bak för grästrimmer.	1,365/1,051
Vibrationsnivåer i handtag, uppmätt enligt EN50636-2-91, m/s ^2	0,873 / 0,789
Utrustad med trimmerhuvud (original), fram/bak för kanttrimmer.

Godkända batterier för produkten

Batteri BLi10 40-B70
Typ Litiumjonbatteri Litiumjonbatteri
Batterikapacitet, Ah Se batteritypskylten Se batteritypskylten Se batteritypskylten
Nominell spänning, V 36 36,5 36
Vikt, lb/kg 0,7 0,7 0,8

Godkända batteriladdare för produkten

Batteriladdare	QC80 40-C80
Nätspänning, V 100–240 100–240
Frekvens, Hz 50–60 50–60
Effekt, W	100	72
Utspänning, V d. c./ Ampere, A	36/2	43/1,6

Tillbehör

Godkända tillbehör

Godkända tillbehör	Typ	Skärutrustningsskydd, artikelnr.
Trimmerhuvud	A15B M6 (∅ 1,5 mm lina) 534 98	40-01

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Batteridriven grästrimmer/kanttrimmer
Varumärke Husqvarna
Typ/Modell 110iL
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Direktiv/förordning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EC "angående emission av buller till omgivningen"
2011/65/EU "angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN

60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019

+A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018,

EN 55014-1:2017+A11; EN 55014-2:2015.

Anmält organ: 0197 TÜV Rheinland LGA

Germany har intygat överensstämmelse med rådets

direktiv 2000/14/EG, procedur för utvärdering av

överensstämmelse: bilaga VI.

Information om bulleremissioner finns i Tekniska data på sida 34.

Huskvarna, 2022-07-05

C. Jou

Claes Losdal, R&D Manager, Husqvarna AB

Ansvarig för teknisk dokumentation

Indhold

Indledning.... 37

Sikkerhed....38

Montering....44

Drift.... 45

Vedligeholdelse 47

Fejlfinding.... 48

Transport, opbevaring og bortskaffelse...... 49

Symboler på produktet

Sikkerhedsanordninger på produktet

Sådan startes produktet

Sådan standses produktet

Symboler på produktet

Sikkerhet i arbeidsområdet

- Bruk alltid klær som dekker brukerens ben, for eksempel bukser, när du bruker maskinen. Kontakt med kapperen eller träden när disse er i bevegelse, kan före til personskade.

- Hold tilskuere på avstand når du bruker maskinen. Objekter som slynges ut, kan føre til alvorlig personskade.

a) Produktet er slått på när LED-lampen (B) lyser.

b) Produktet er slått av när LED-lampen (B) er slukket.

1. Se Tastatur på side 63hvis LED-lampen (B) blinker.

Slik kontrollerer du kraftutløsersperren

Kontroller at gresstrimmerträden er vertikal med bakken.
